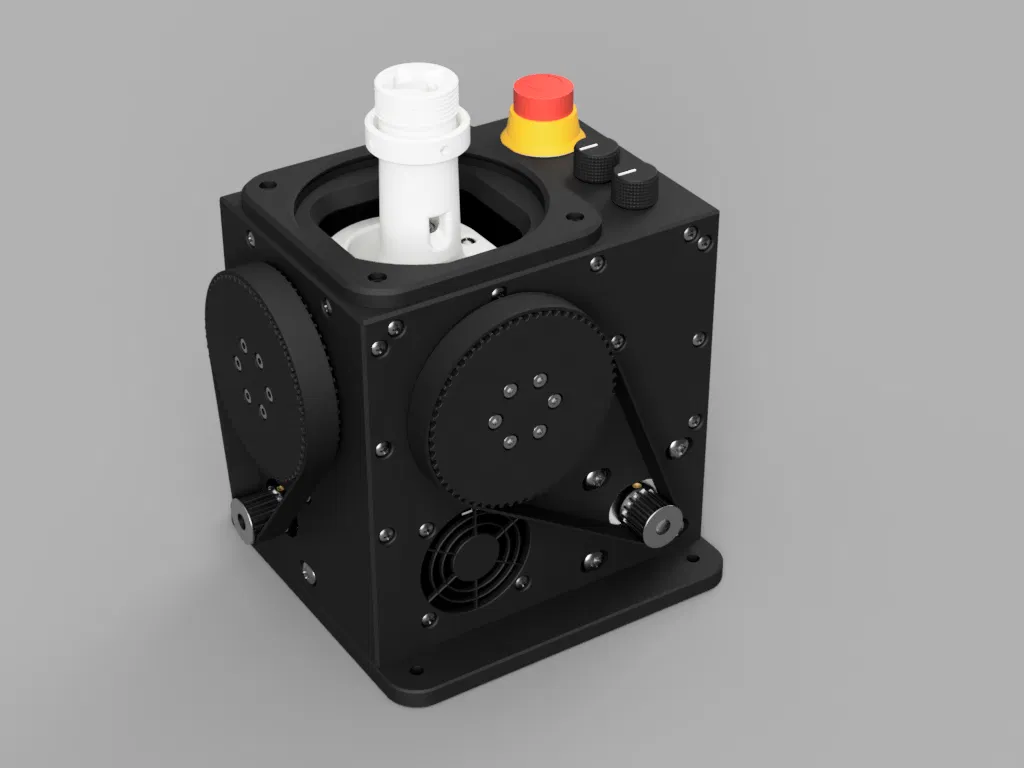

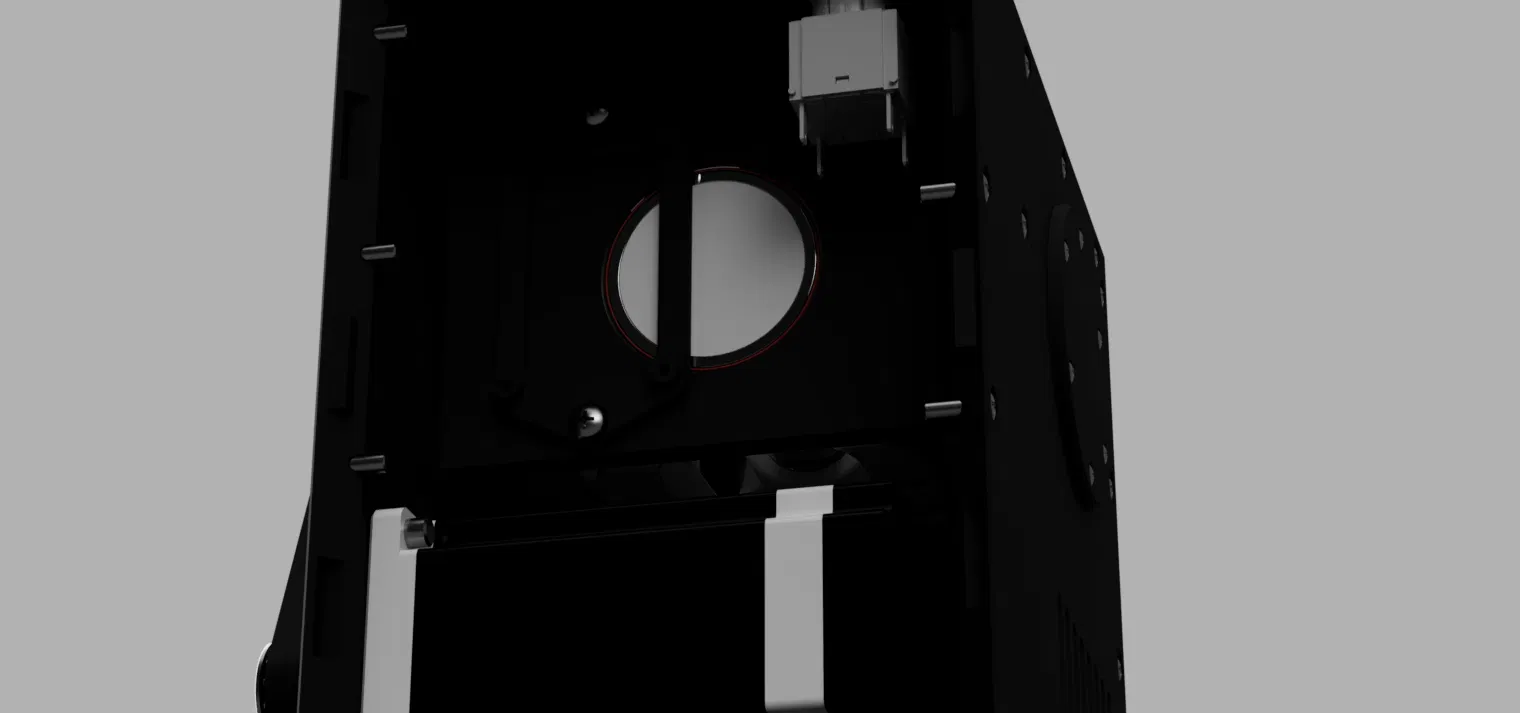

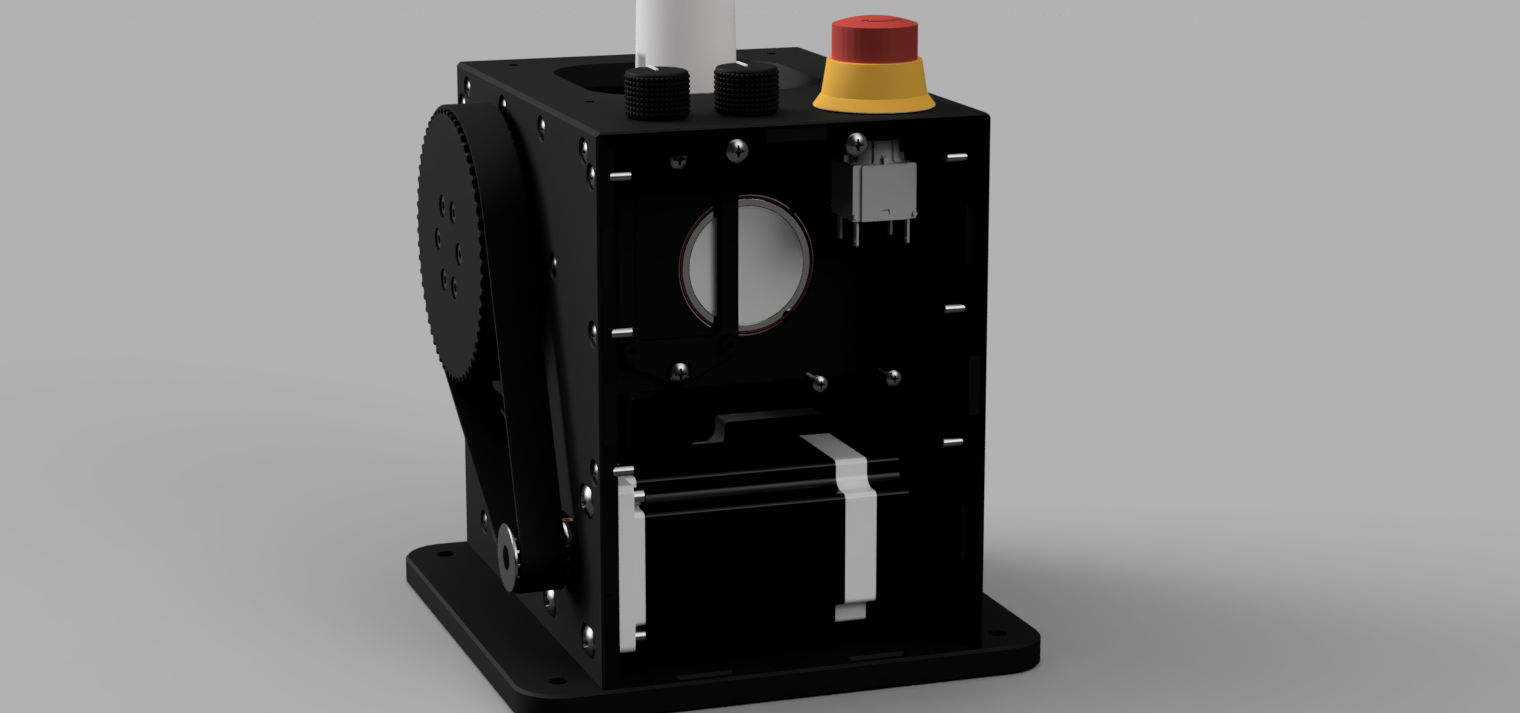

VPforce Rhino DIY Force Feedback (FFB) Flight Stick Base

Để mô phỏng bay chân thực, cần có một Flightstick Force Feedback (FFB). Tuy nhiên, trong những năm gần đây, đã có một khoảng trống do nhiều lý do. Trong một thời gian, VPforce Rhino Flightstick đã lấp đầy khoảng trống này. Do thời gian chờ mua lâu, đây là phiên bản DIY cho đế của cần điều khiển.

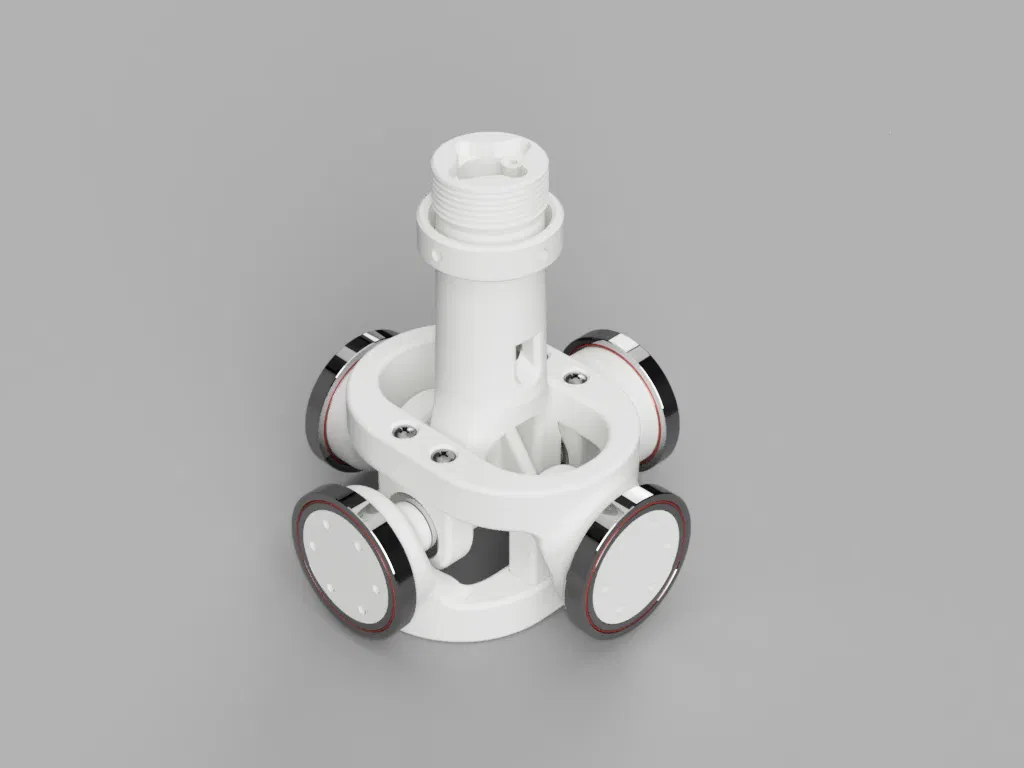

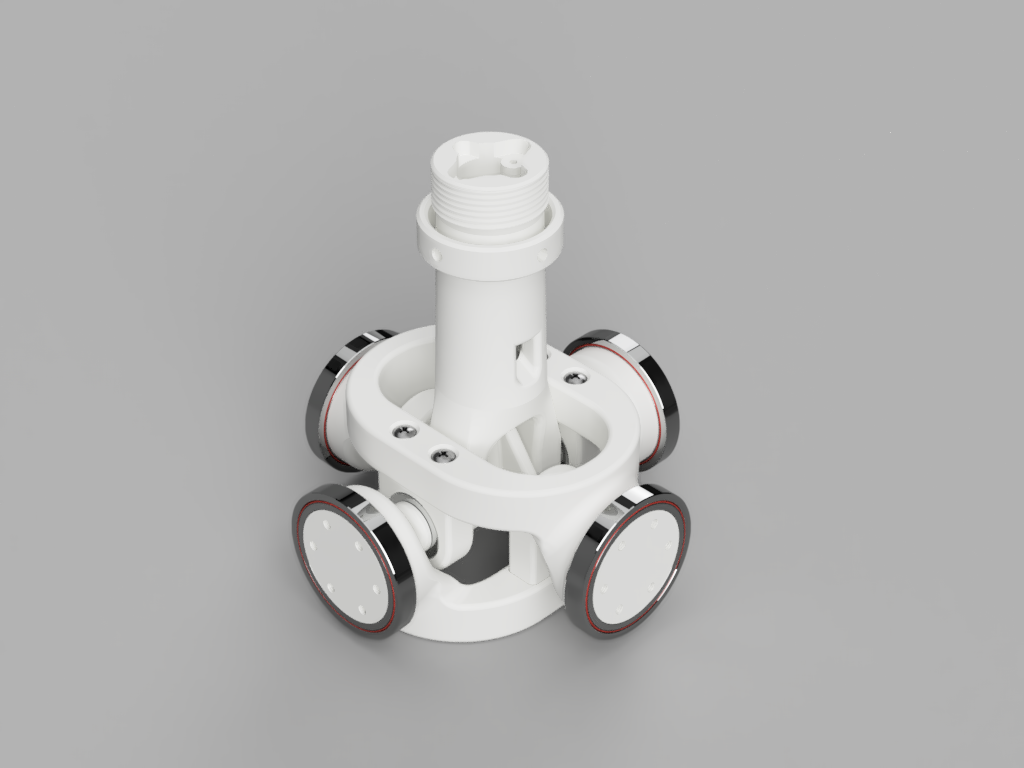

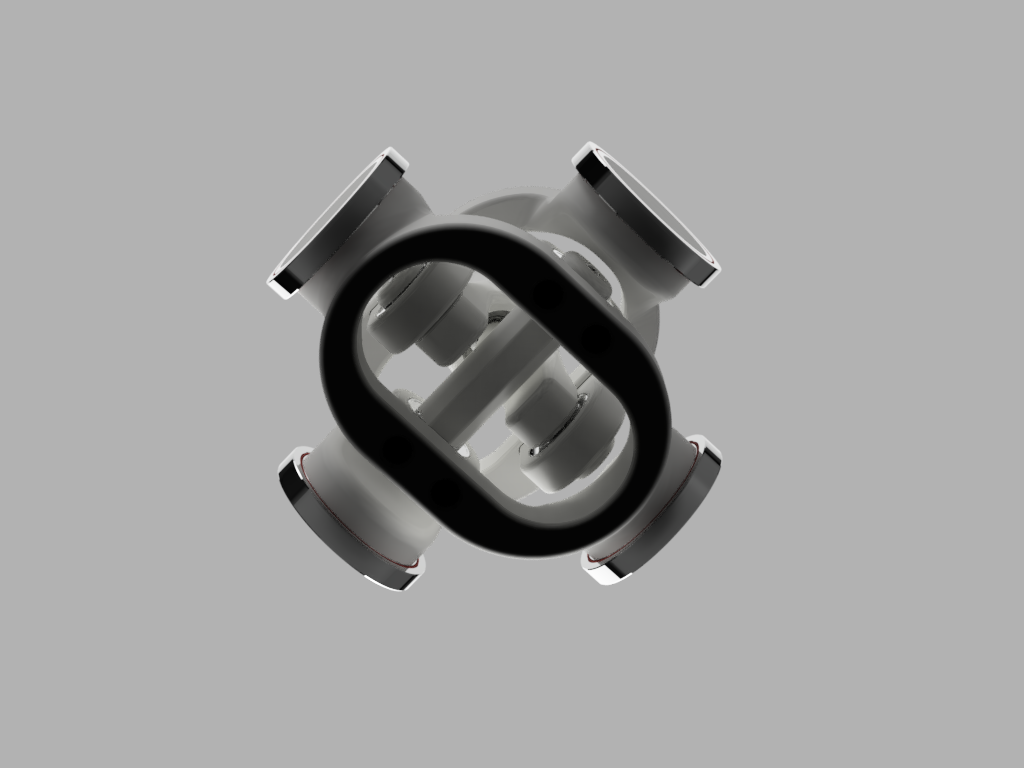

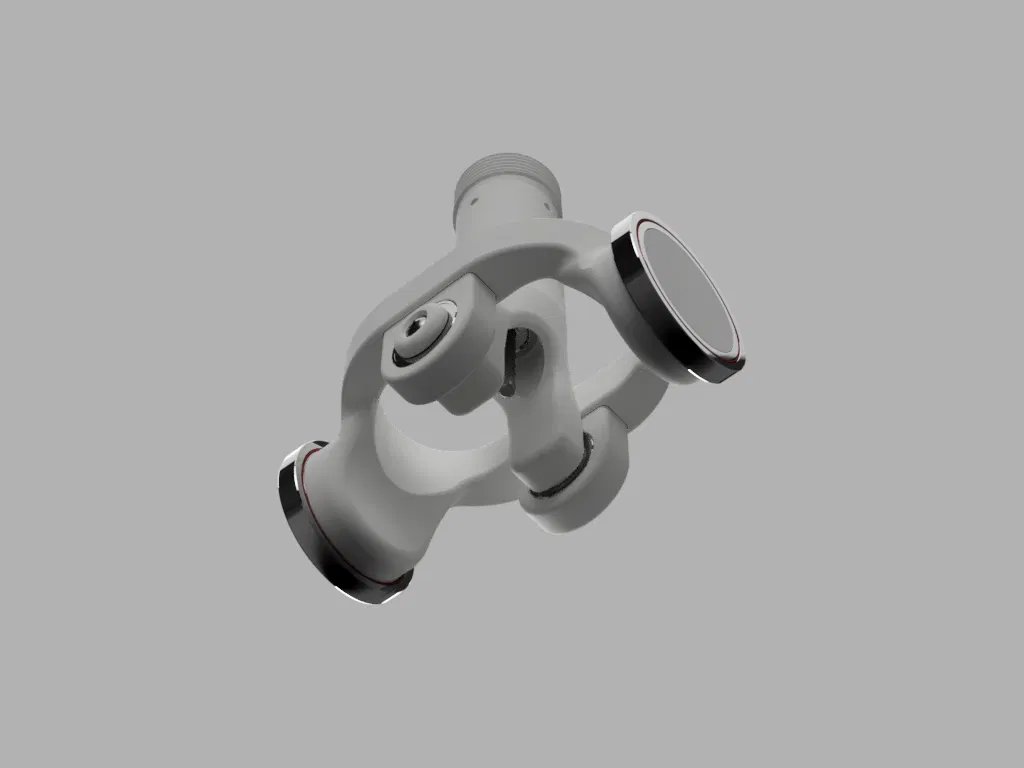

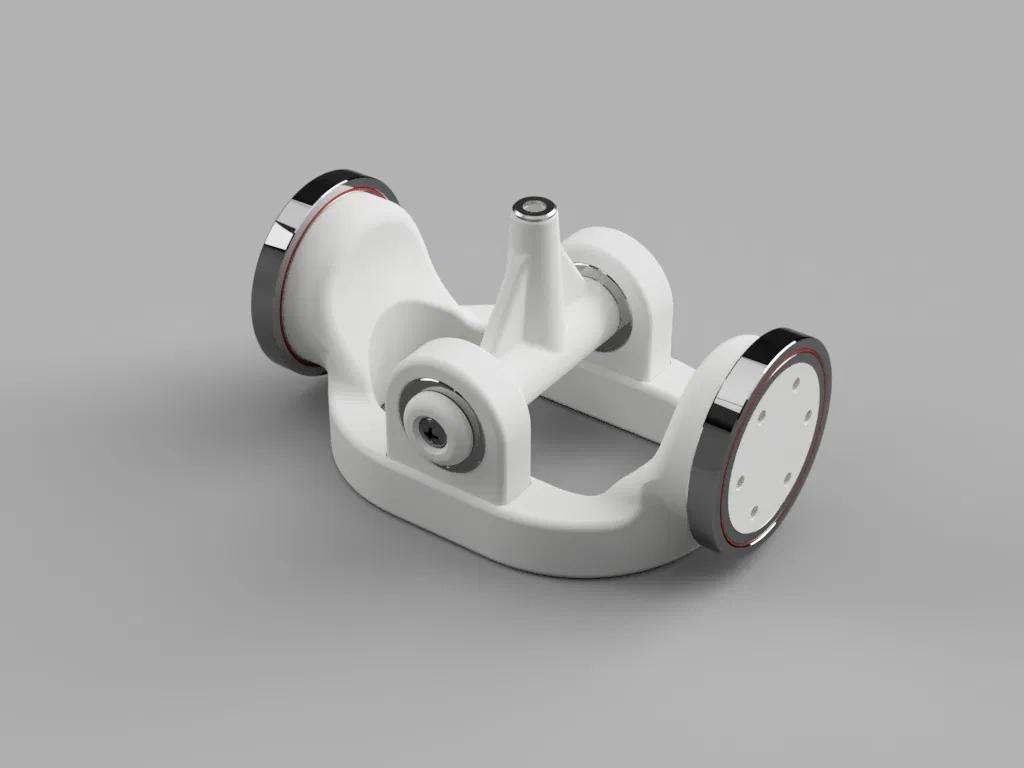

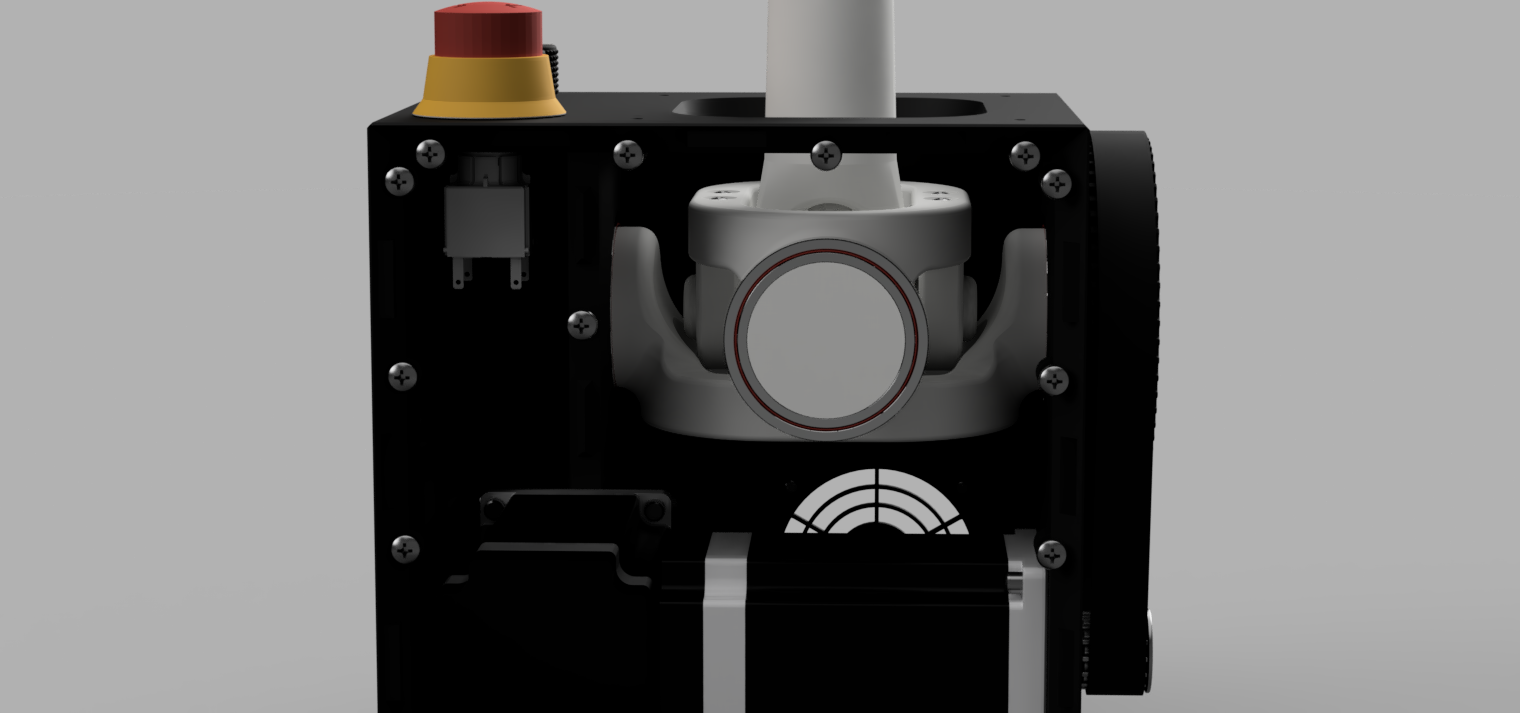

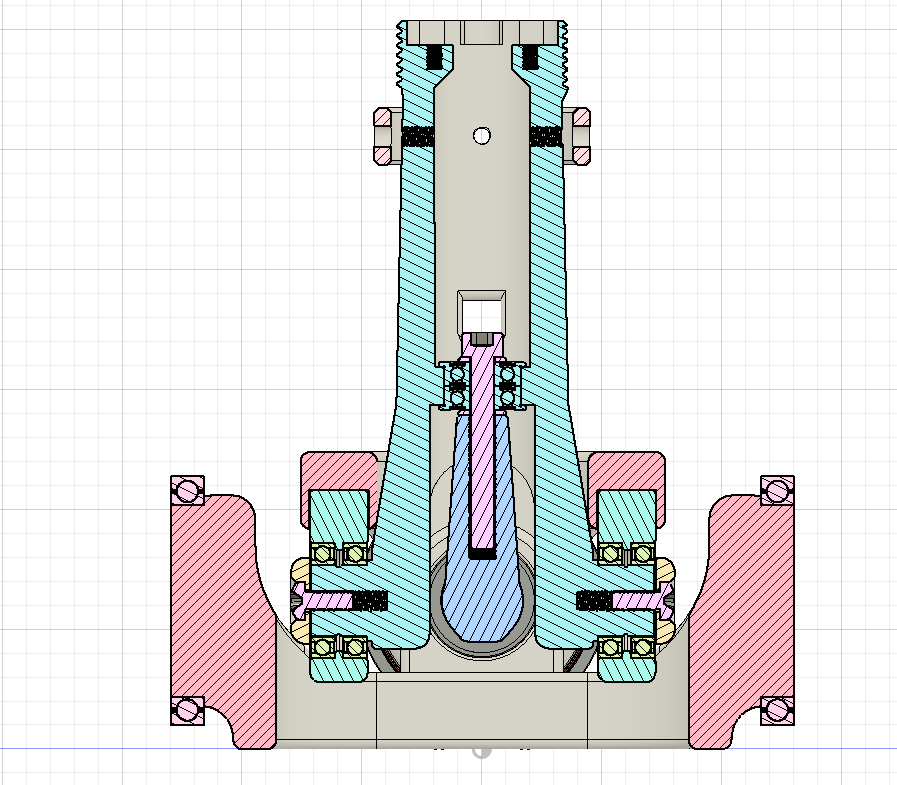

Bộ động cơ cần thiết có sẵn để mua trên vpforcecontrols.com (Tôi không có liên kết với VPforce). Tương thích với các tay cầm từ Thrustmaster, Virpil và nhiều hãng khác. Vui lòng chú ý đến hướng của đầu nối cần điều khiển khi lắp ráp bộ truyền động (gimbal). Khe hở cáp phải hướng sang phải, như thể hiện trên bản vẽ.

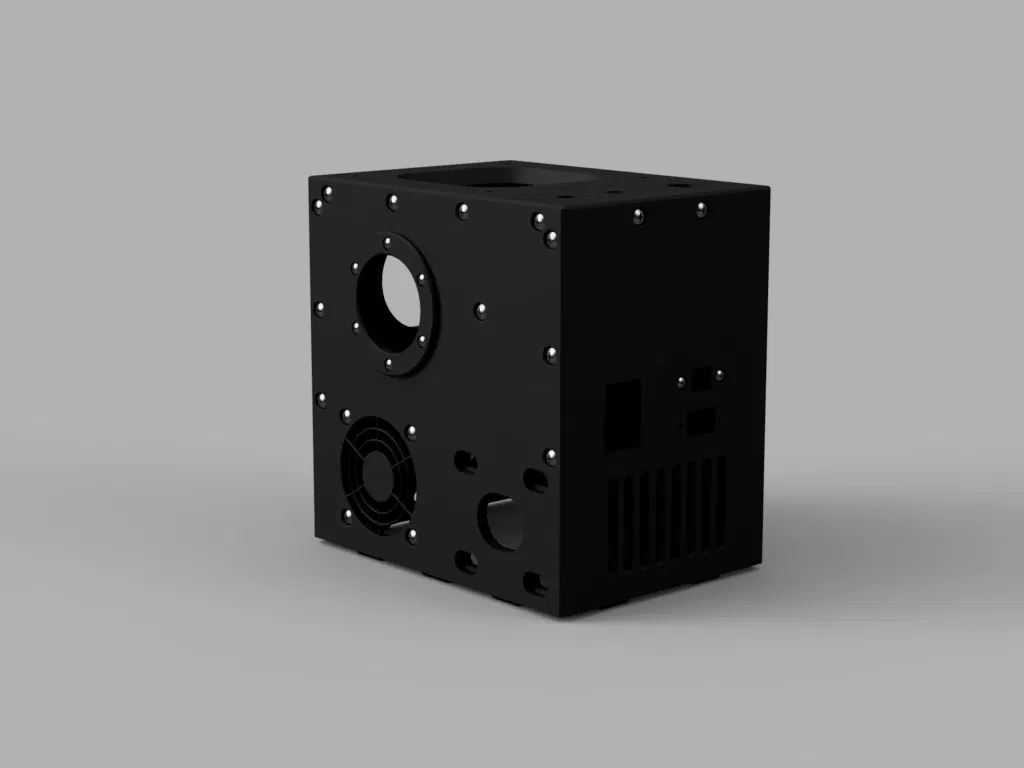

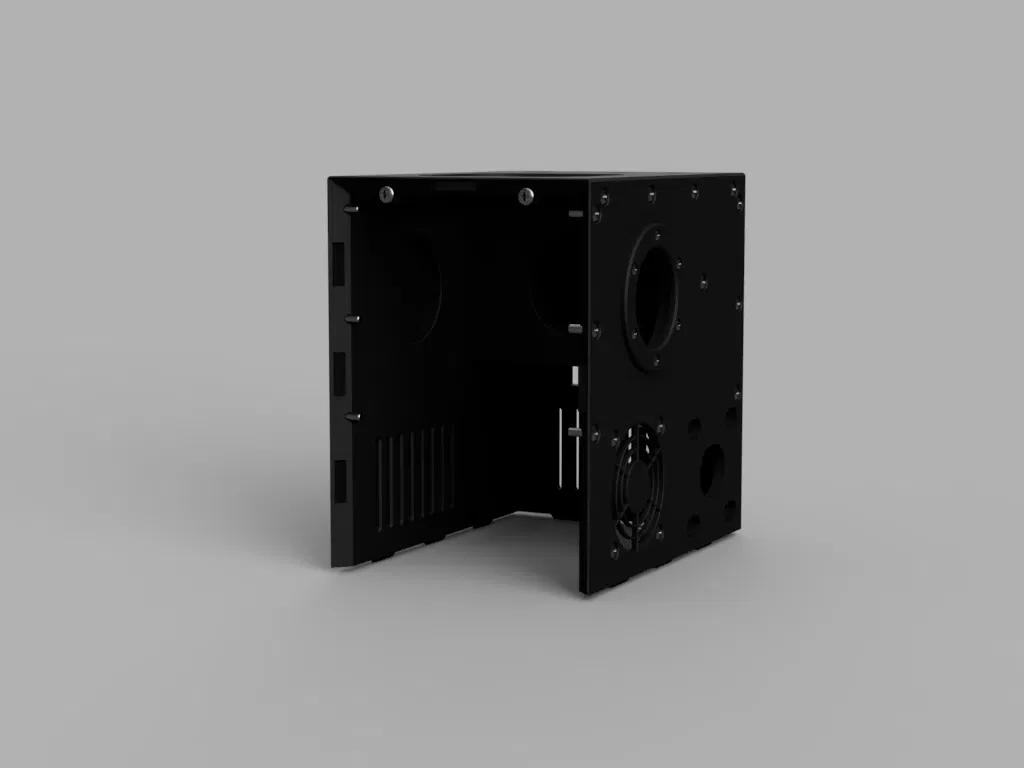

Dự án này dựa trên nhiều dự án tiền nhiệm. Tôi đã lấy thiết kế bộ truyền động từ Gadroc/vpforce-ffb-joystick và sửa đổi nó để cải thiện độ ổn định và khả năng in. Vỏ máy là thiết kế mới của tôi, tránh các nhược điểm về ngoại hình của khái niệm ván ép ban đầu.

Để tham khảo thêm, vui lòng truy cập VPforce Controls Discord

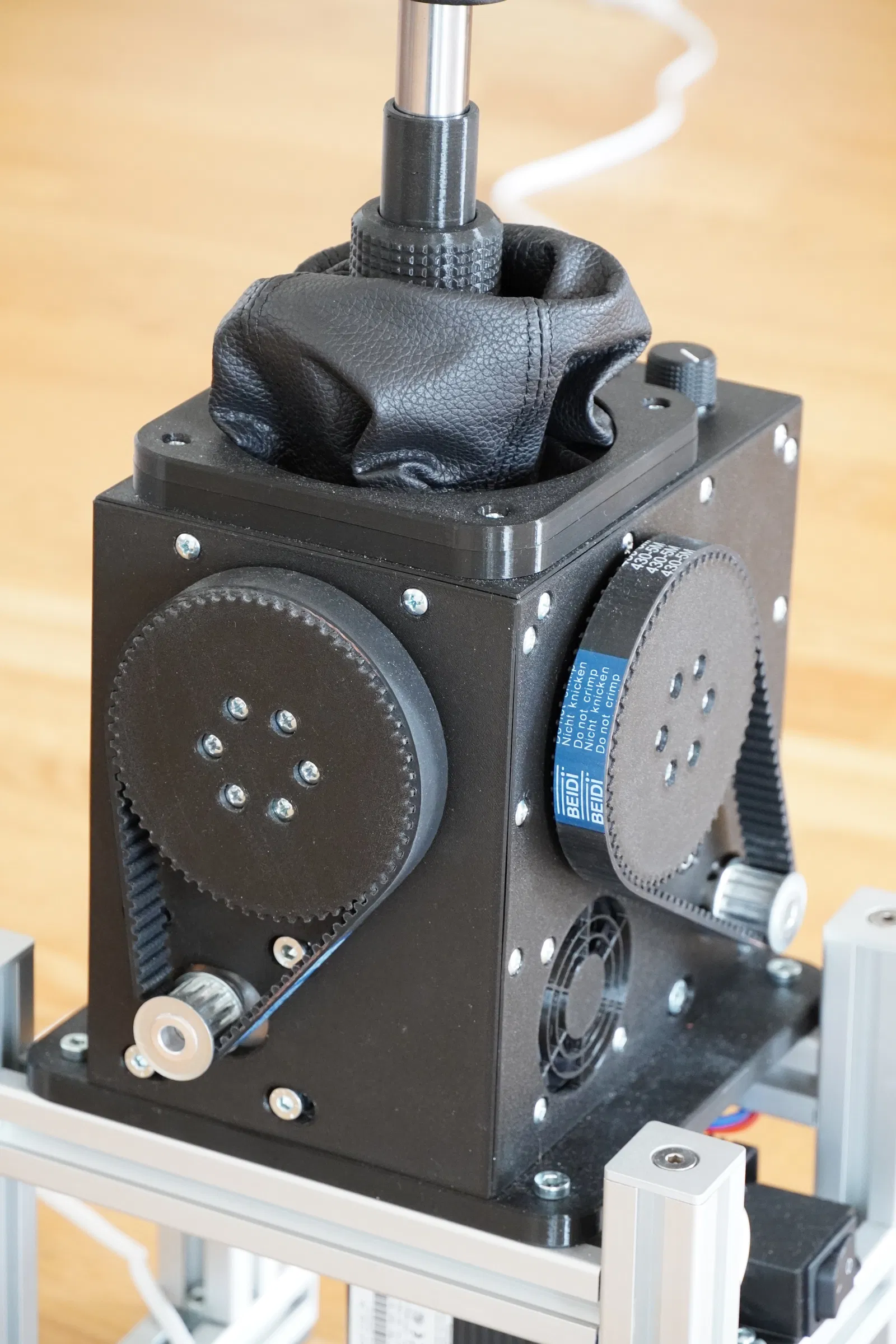

Bạn có thể chọn tỉ số truyền: tỉ số 60/14 là đủ cho hầu hết các trường hợp, nhưng bạn có thể dễ dàng nâng cấp lên 72/12 (kích thước dây đai xem bên dưới).

Tôi đã bao gồm dữ liệu Gerber cho một bảng mạch PCB Shift Register 8 bit nhỏ, có thể được sử dụng thay cho bảng 32 bit của VPforce cho các tay cầm DIY.

Xem thêm Trục Cần Điều Khiển Bay Đa Năng của tôi để tự chế tạo tay cầm hoặc bộ chuyển đổi.

Vật liệu khuyến nghị là FilamentPM PLA đen vì độ cứng cao (mô đun Young 3500 MPa) và độ bền (60 MPa ứng suất kéo). In bằng đầu phun 0.4mm ở độ cao lớp 0.2mm, sử dụng tối thiểu 4 lớp chu vi và tối thiểu 5 lớp trên và dưới, cùng với 25% mật độ ruột. Đối với bộ truyền động, sử dụng mật độ ruột gyroid; đối với vỏ máy, mật độ ruột tuyến tính là được. Đối với bộ truyền động, số lớp chu vi đủ là quan trọng, đối với vỏ máy, số lớp trên và dưới đủ là quan trọng.

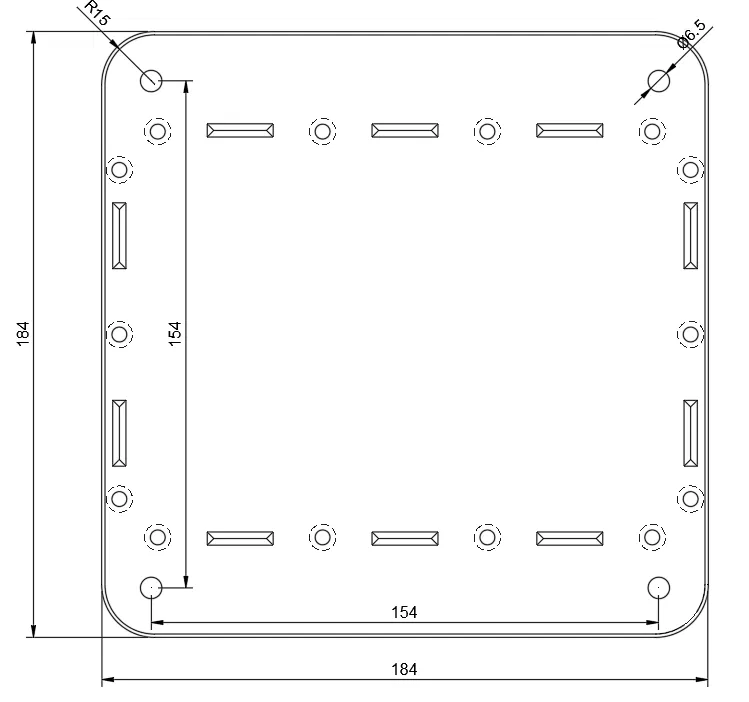

CẬP NHẬT 2024-06-02: Đã loại bỏ phần vát cạnh trên ren Đầu nối Cần điều khiển. CẬP NHẬT 2024-06-13: Nút EStop là loại 16mm, không phải 19mm. CẬP NHẬT 2024-06-13: Khớp nối Lõi Bộ truyền động có sai kích thước ren. CẬP NHẬT 2024-06-29: Đã thay đổi Ổ cắm Nguồn thành XT60E1-M CẬP NHẬT 2024-07-01: Đã thêm Dụng cụ Căn giữa (cảm ơn Xaero Zero!) CẬP NHẬT 2024-08-09: Các bộ phận Vỏ máy thay thế với các chèn ren nhiệt M4 và Tấm đế thay thế có hoa văn lỗ tương thích với Rhino gốc (cảm ơn Xaero Zero!) CẬP NHẬT 2024-01-20: Đã thêm Sơ đồ cho PCB

Các bộ phận cần thiết cho việc lắp ráp:

Động cơ (vpforcecontrols.com) 1x Bộ DIY VPforce với 2 động cơ 57BLF03

Vòng bi (WaelZlager-24 | eBay Shops) 8x 6802-2RS (gối bộ truyền động) 4x 6808-2RS (cánh tay bộ truyền động) 2x F625ZZ (khớp nối cần điều khiển)

Vít (có thể tôi bỏ sót một số…) 6x M2.5x6 (lắp PCB, Ổ cắm Mini Din) 2x M2.5x8 DIN 965 (lắp XT60) 20x M3x6 DIN 7984 hoặc DIN 7985 (giá đỡ vòng bi, Ổ cắm USB) 48x M4x10 DIN 7984 hoặc DIN 7985 (vỏ máy & vòng đệm) 16x M4x16 DIN 7984 hoặc DIN 7985 (bộ truyền động, kẹp đệm) 12x M4x25 DIN 7984, DIN 7985 hoặc DIN 912 (puli) 4x M4 DIN 7984 hoặc DIN 7985 + đai ốc (chiều dài tùy thuộc loại quạt) 8x M6x16 DIN 7984 (động cơ) 1x M5x40 DIN 912 (khớp nối cần điều khiển) 2x vòng đệm M5 DIN 125 (khớp nối cần điều khiển, một mặt mỗi vòng bi)

Chèn ren nhiệt (tùy chọn) 44x M4x6x6 (Liên kết)

DIN 912: Đầu lục giác tiêu chuẩn DIN 965: Đầu vít chìm Philips DIN 7984: Đầu lục giác thấp DIN 7985: Philips, Pozi hoặc Torx

Dây đai (HKIT-fastener | eBay Shops) với puli HTD-5M-60: Đai HTD 385-5M-15W dài 385mm Đai HTD 430-5M-15W dài 430mm 2x nhông 5M-14T

với puli HTD-5M-72: Đai HTD 420-5M-15W dài 420mm Đai HTD 465-5M-15W dài 465mm 2x nhông 5M-12T

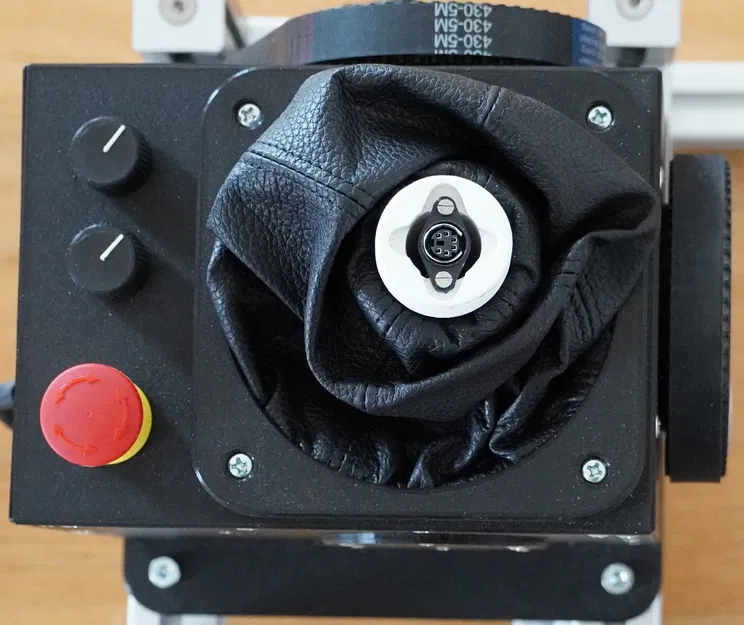

Nắp chụp Chụp cần số xe hơi (ví dụ: từ VW Golf II)

Điện tử Nút E-Stop 16mm Công tắc 2 cực 22x30mm (Marquardt 1832.3312) Ổ cắm Amass XT60E1-M 2x chiết áp 10k Ổ cắm Mini Din 5 chân Quạt 60mm 12V (bất kỳ độ sâu nào)

Đầu nối PCB Quạt: JST XH 2 chân Tay cầm cần điều khiển: JST XH 5 chân Chiết áp: JST XH 3 chân
