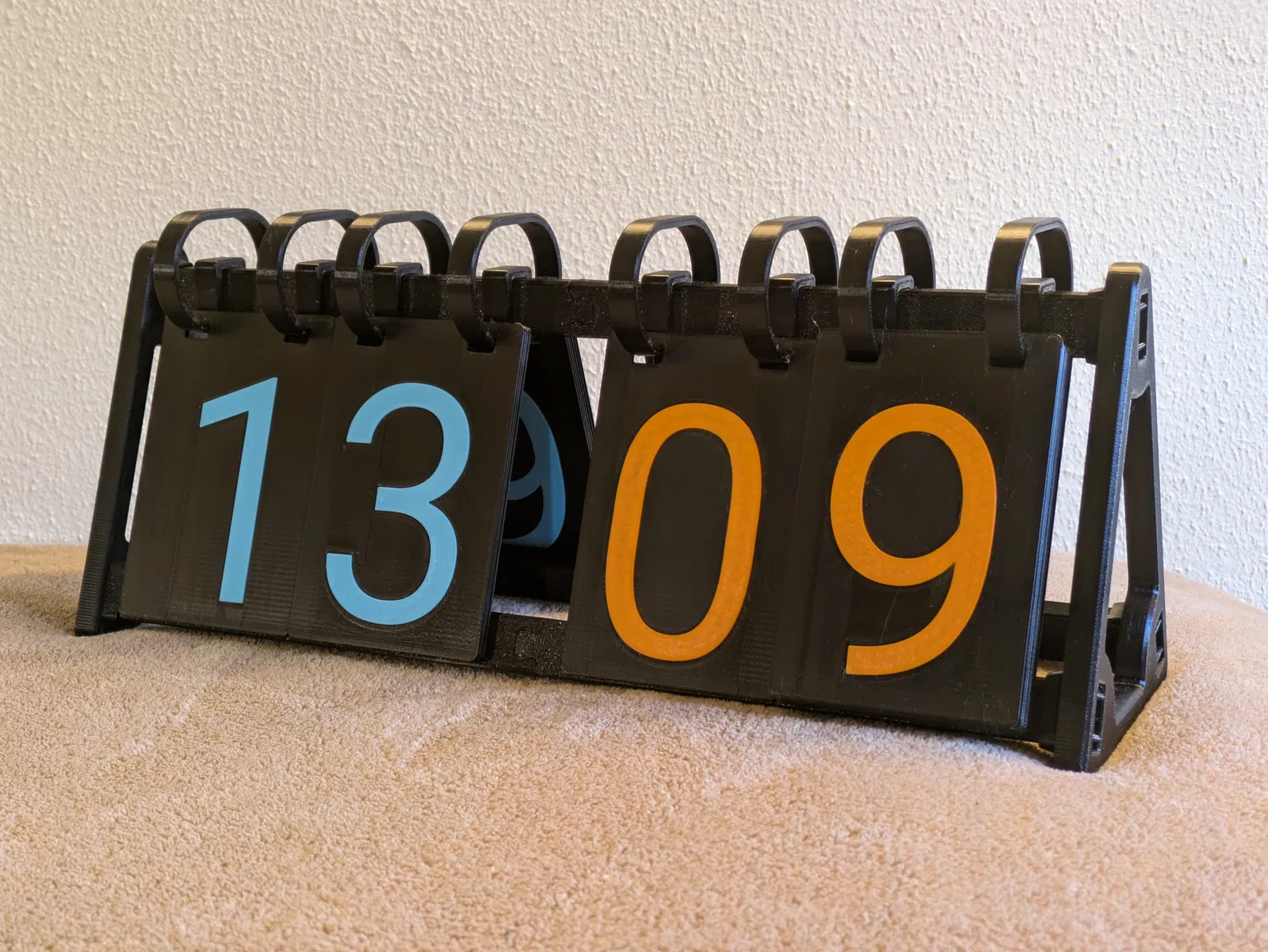

Bảng Điểm Lật Flip Scoreboard V2

Lúc đầu không thấy có nhiều lựa chọn hay ho cho cái bảng điểm kiểu này nên tui quyết định tự làm. Tui muốn nó phải cứng cáp mà vẫn in được hết. Thì đây là thiết kế của tui…

Cập nhật lên V2: cải thiện thẻ số và vòng, giờ không cần keo dán nữa. Xem cuối phần mô tả để biết cách nâng cấp từ V1 nha.

Giờ có thêm bộ đếm set nữa nè (cảm ơn @DidierOwner_2884549 nha, ý tưởng hay lắm!). Ở ĐÂY là link nè!

Tóm tắt: Thẻ số có thể cần cài đặt in hơi khác, nhớ để mấy cái rãnh trên thanh ngang hướng xuống.

Tải về

Các file .stl cho từng bộ phận nằm trong mục Tệp Mô hình. Thẻ số nằm riêng cho gọn. Có thể tải hết về chung dạng .zip trong mục Các Tệp Khác.

Vật liệu

• Khoảng 1/2kg nhựa in (filament).
• Một cuộn nhựa in màu tương phản cho số (tùy chọn nếu bạn có cách khác làm số nổi bật hơn).

In ấn

In khá dễ vì không cần hỗ trợ gì hết. Tuy nhiên, có vài lưu ý nè...

1. Chỉ có mấy cái Vít định vị và Chốt cho thanh khung là cần xoay khác đi thôi. Chọn Tự động định hướng (Auto Orient) trong slicer là được.
2. Tùy theo điểm tối đa muốn có, in đủ số thẻ số cần thiết. Ví dụ, nếu điểm tối đa là 21 thì in 4 cái số 0, 1, 2 và 2 cái cho các số còn lại.
3. Mọi thứ tui in với cài đặt tiêu chuẩn (2 lớp thành, 15% lưới độn, v.v.) trừ mấy cái thẻ số. Có thể dùng cài đặt tiêu chuẩn được, nhưng tui chưa test. Tui khuyên nên tăng số lớp trên cùng, hoặc lưới độn để nó đặc hơn. Lưu ý: Để có mấy cái đường sọc dọc như hình...
   1. Kiểu bề mặt trên: aligned rectilinear
   2. Lớp vỏ trên: 0
   3. Kiểu bề mặt dưới: aligned rectilinear
   4. Lớp vỏ dưới: 1
   5. Tỷ lệ lưới độn đặc: 99.9
   6. Kiểu lưới độn đặc: aligned rectilinear
   7. Hướng lưới độn đặc: 90
   8. Hướng lưới độn đặc (solid): 0
4. Thẻ số là đa sắc. Tui làm trên máy in 1 đầu phun (không có hệ thống đa vật liệu), nhưng dĩ nhiên in trên máy đa vật liệu thì tiện hơn. Bắt đầu với màu tương phản, rồi đổi nhựa khi bắt đầu thấy viền số.
5. Kiên nhẫn nha. In hết mấy món này cũng tốn thời gian đó.

Lắp ráp

Gắn vô cũng dễ hiểu mà có mấy cái này nè:

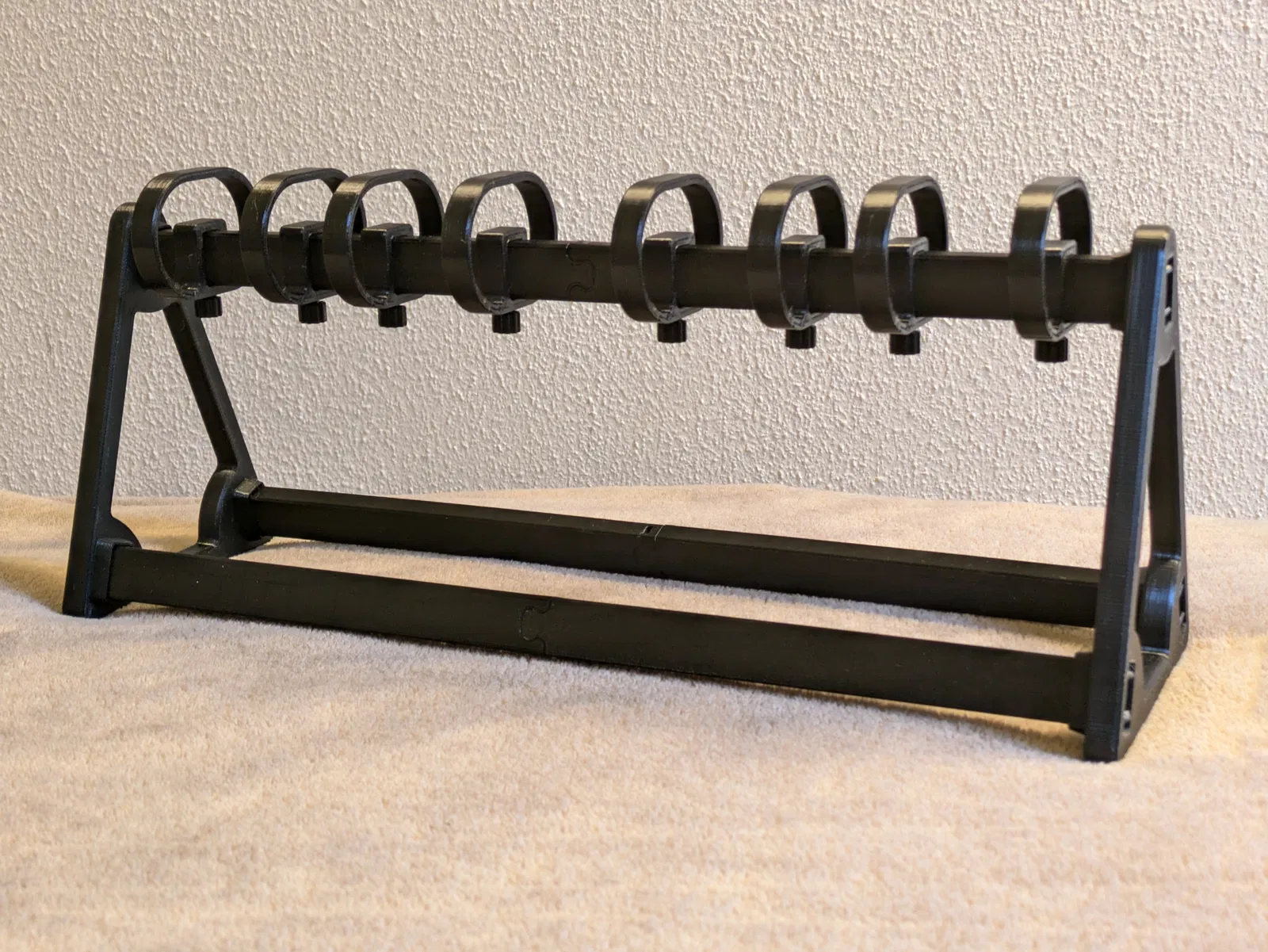

1. Mấy cái rãnh trên thanh ngang phải hướng xuống để mấy cái vòng có thể canh theo đó bằng vít.

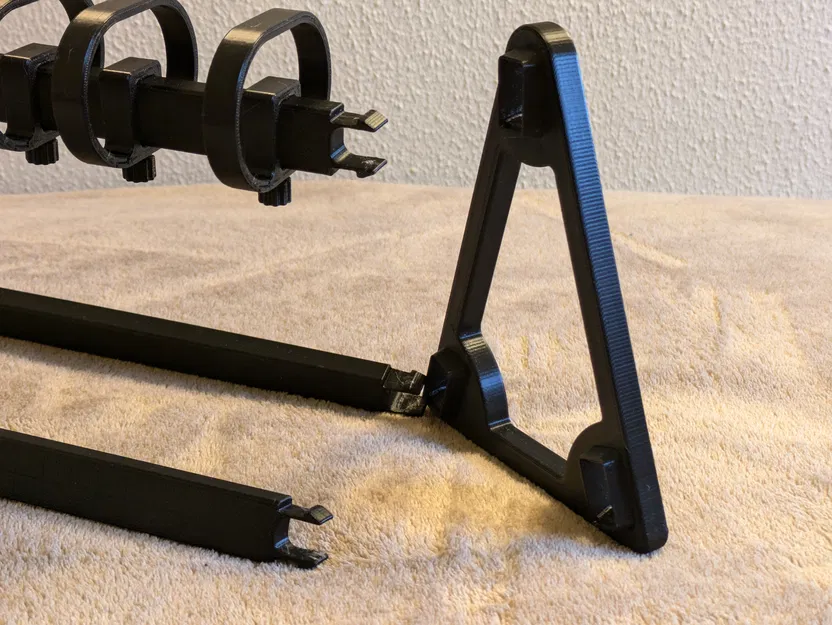

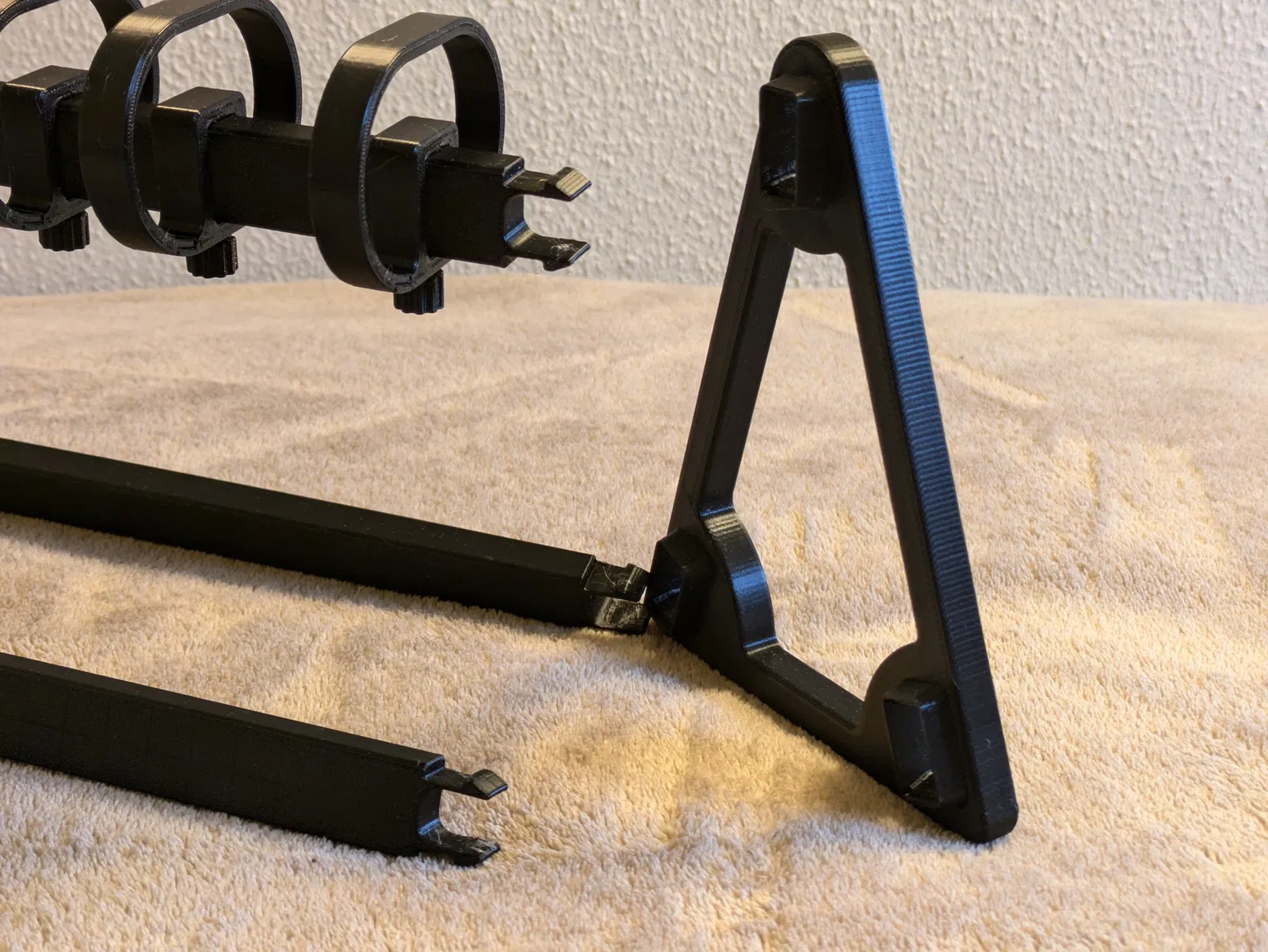

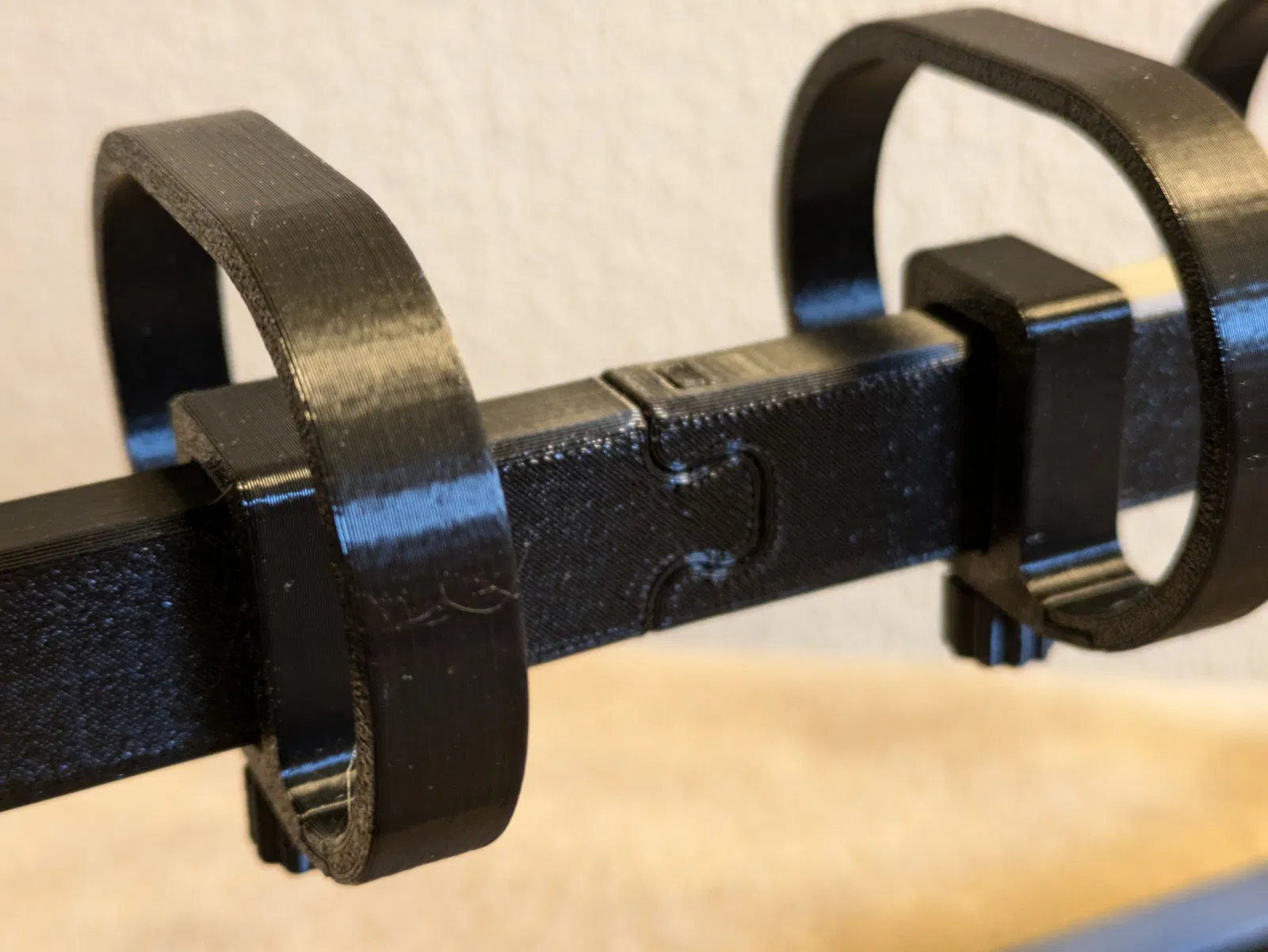

2. Chỗ nối mấy cái thanh có thể hơi khít, cần dùng tí sức.

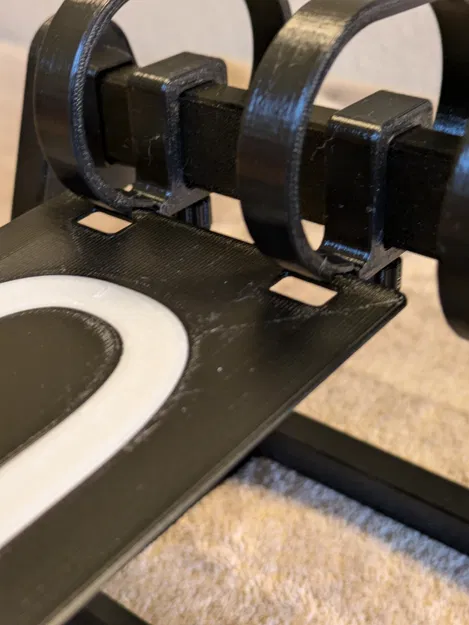

3. Mấy cái lỗ cho vòng tốt nhất là đặt về phía sau.
4. Nhìn hình hen.

Nâng cấp lên V2 từ V1

Tải về mấy cái thẻ số và vòng nha.

Nếu có gì không rõ, cứ hỏi hen! Chúc in vui vẻ!
