Nâng cấp Quạt 5020 Blower cho dòng máy Sovol SV06 Plus / SV07

Cái này là gì?

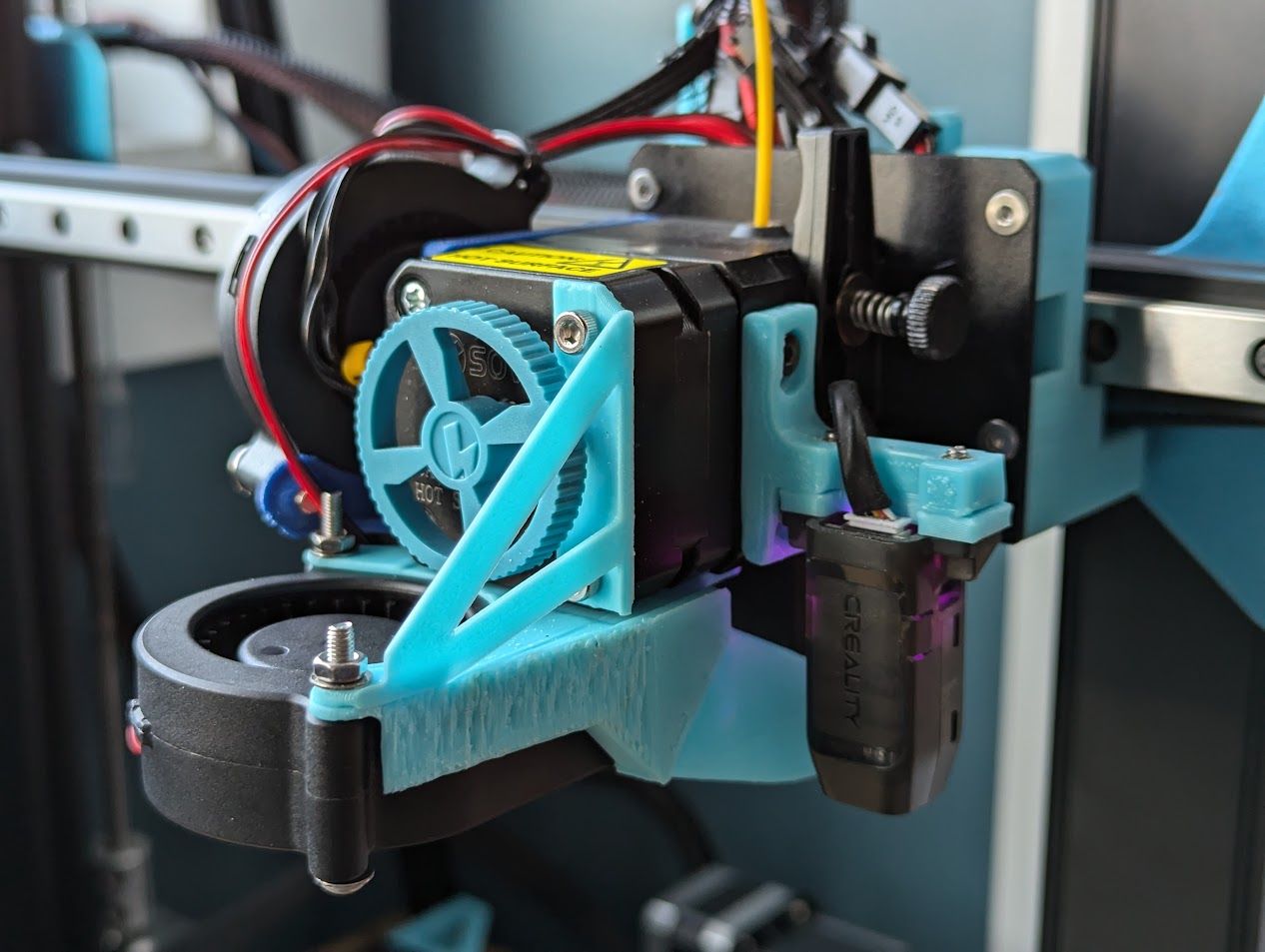

Những bộ phận in 3D này cho phép bạn lắp bộ phận che quạt làm mát 5020 blower của Prusa MK4S - phiên bản được chỉnh sửa một chút - lên biến thể "high flow" của đầu phun Sovol Planetary, loại đầu phun có sẵn trên dòng máy SV06 Plus và SV07.

(Lưu ý: Tôi không có các máy này, mà là một chiếc Sovol SV01 Pro được nâng cấp với đầu phun của SV06 Plus.)

Danh mục vật liệu (Bill of Materials)

• Quạt 5020 blower
• 2 ốc M3x20
• 1 ốc M3x6
• 1 đai ốc M3
• 2 ốc M3 / M4 x30 mm và đai ốc tương ứng; nếu dùng M3, cần thêm 4 vòng đệm M3
• Dây điện, dụng cụ bấm hoặc hàn
• Tùy chọn: dây rút nhỏ (rộng 3 mm)

Ghi chú

• Việc đi dây cho quạt là tùy thuộc vào người độ chế.
• Kiểm tra trên bản vẽ CAD, giá đỡ cảm biến tiệm cận nguyên bản của Sovol chỉ chừa khoảng 0.022 mm không gian giữa bộ phận che quạt và cảm biến. Tôi đang sử dụng CR Touch đi kèm với SV01 Pro và nó vừa vặn, tôi đã kèm theo một miếng đệm 1 mm phòng trường hợp cần thiết nhưng chưa thử nghiệm.
• Các bộ phận của tôi được in bằng ABS, có lẽ bạn có thể dùng PETG cho các bản in không cần khoang kín. Vui lòng chia sẻ bản in của bạn và cập nhật thông tin liên quan nhé!

Link OnShape: https://cad.onshape.com/documents/256144691b2fe1e263fe341a/w/49b57b3bf8bb311684af590b/e/71a42b279e59f44f1008e6d3
