Giới thiệu

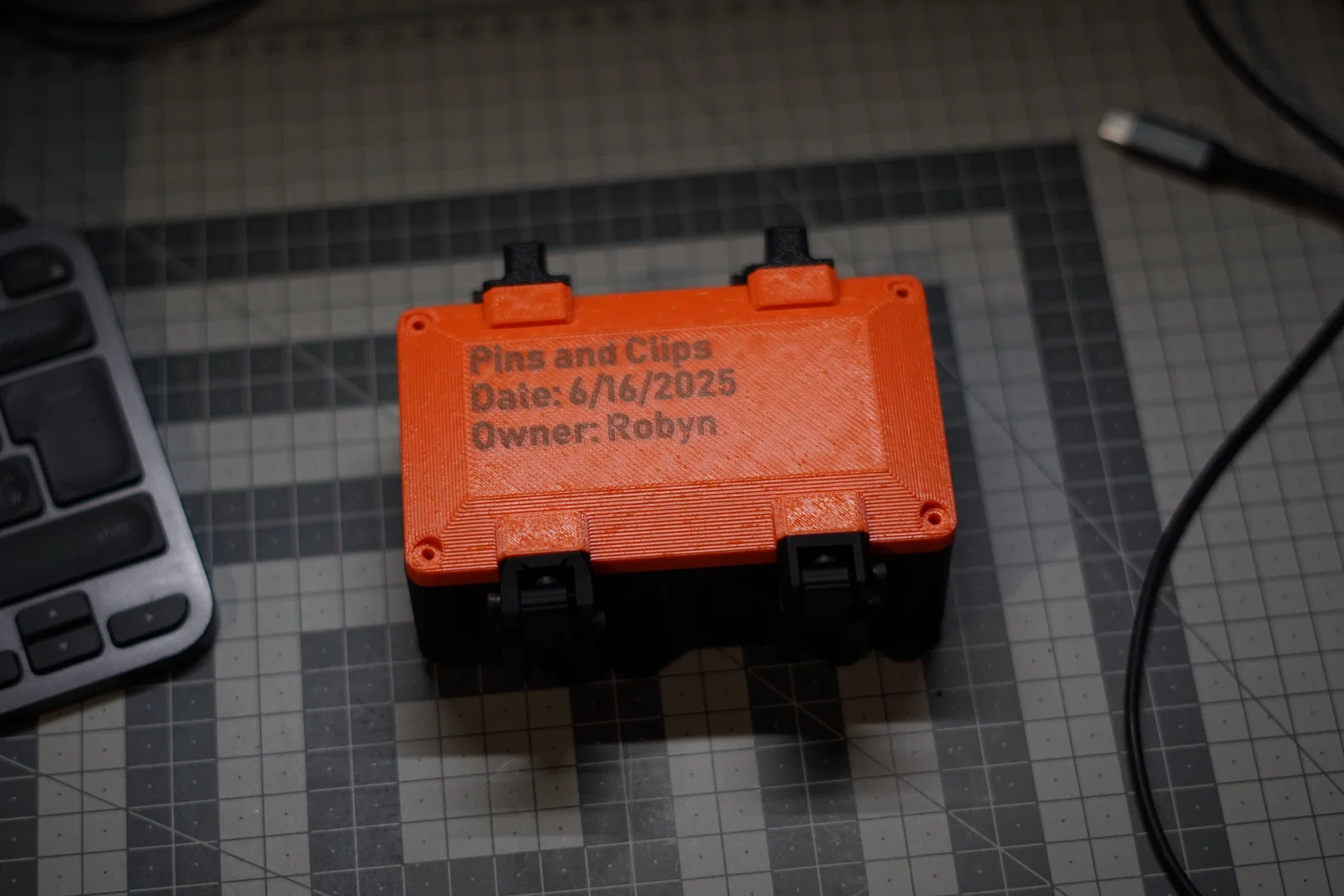

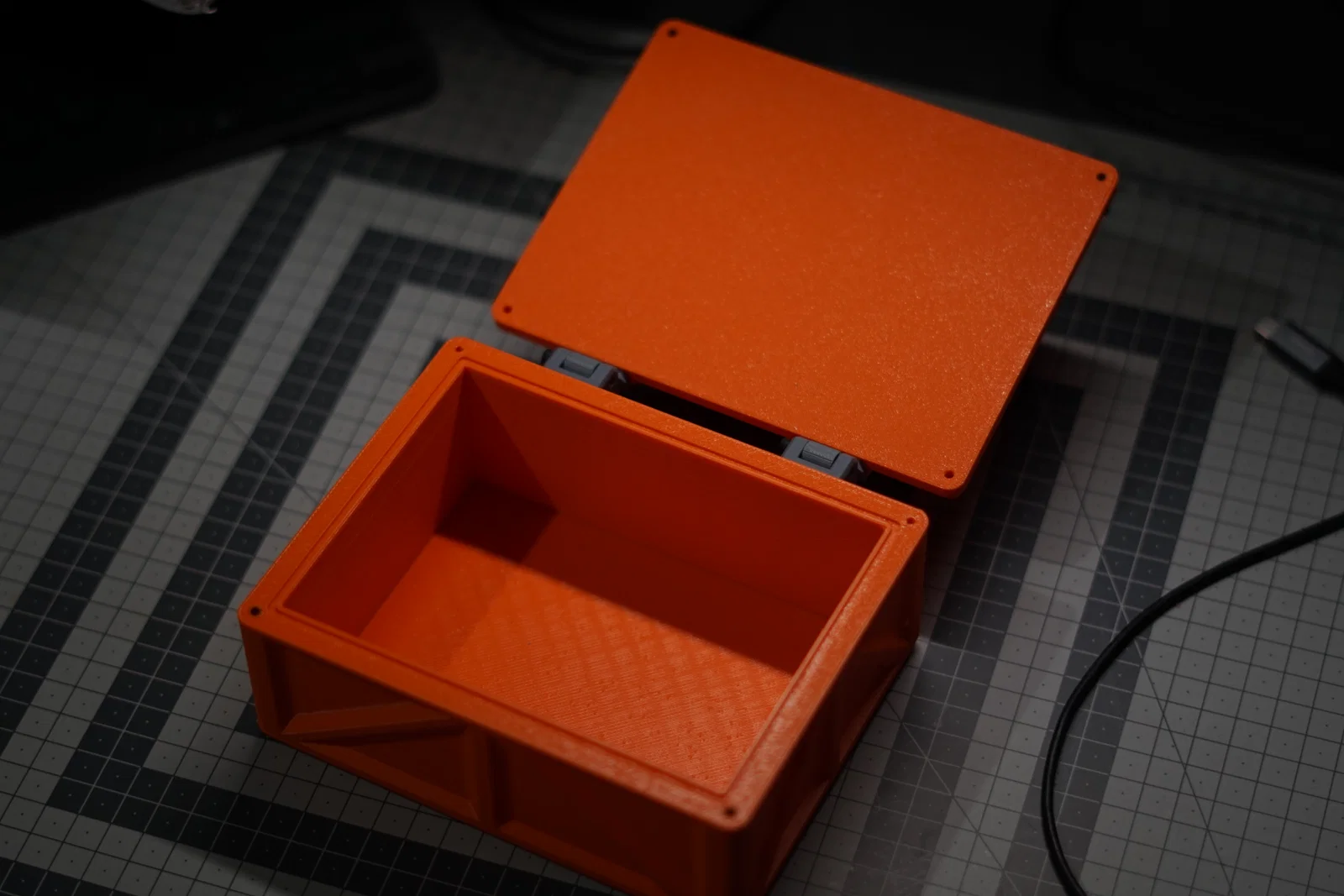

Tôi đã thiết kế một chương trình trên FreeCAD có thể dùng để tạo một chiếc hộp cơ bản có nắp đậy để chứa các dự án của mình. Mọi thứ bắt đầu khi tôi chán việc phải thiết kế lại hộp mỗi khi cần một cái vỏ. Theo thời gian, chiếc hộp này có thêm nhiều tính năng, đến mức giờ nó không chỉ còn là một chiếc hộp nữa.

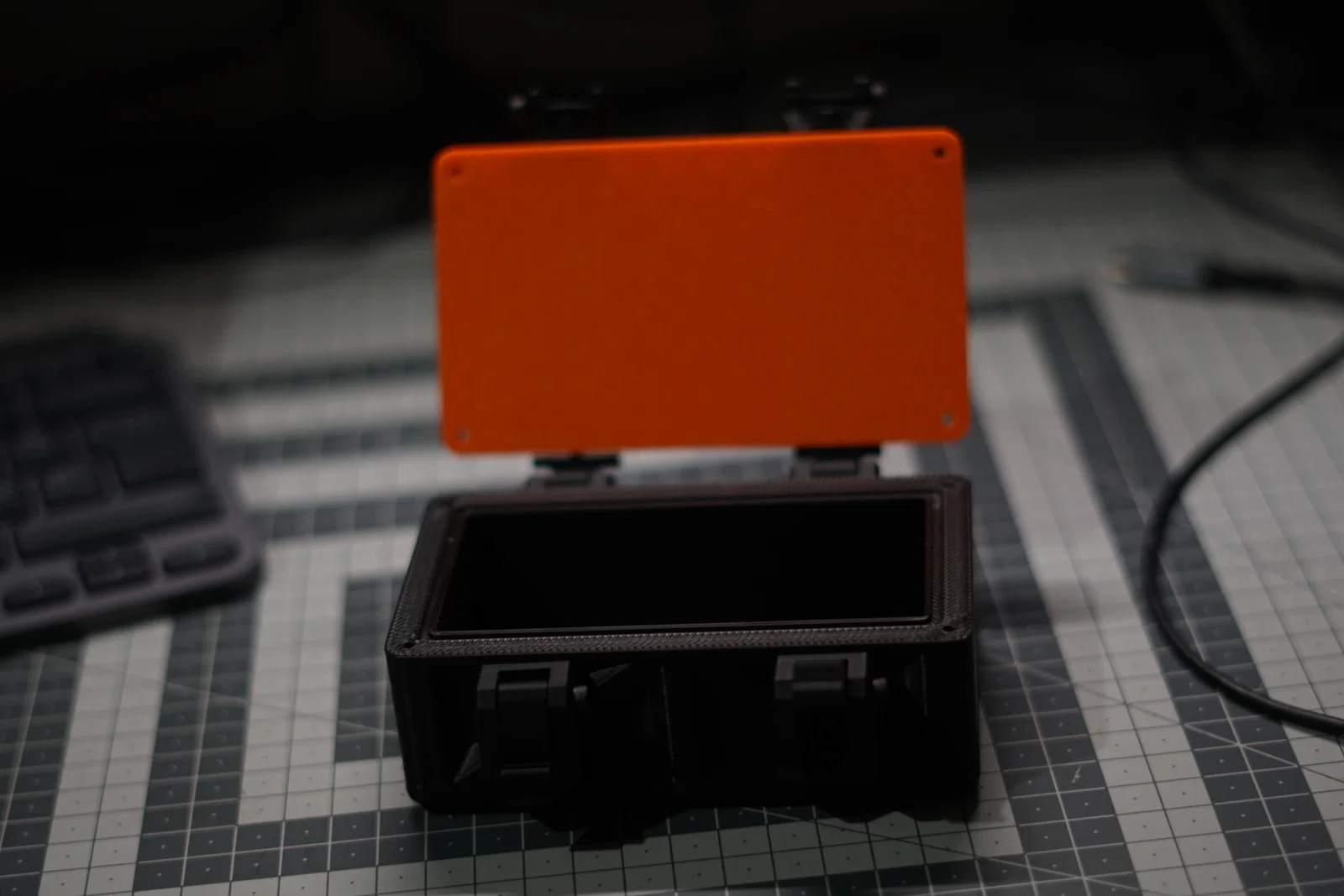

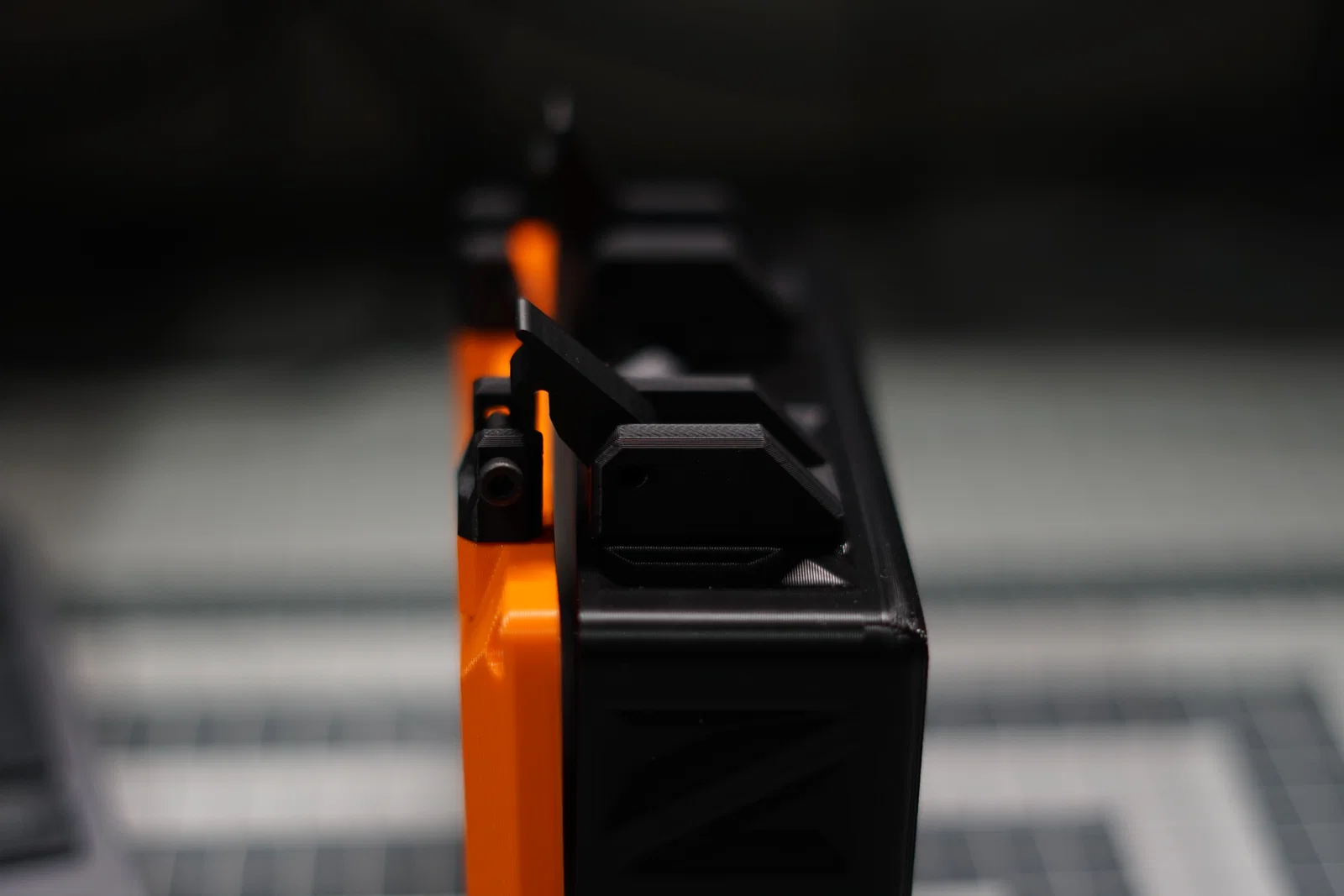

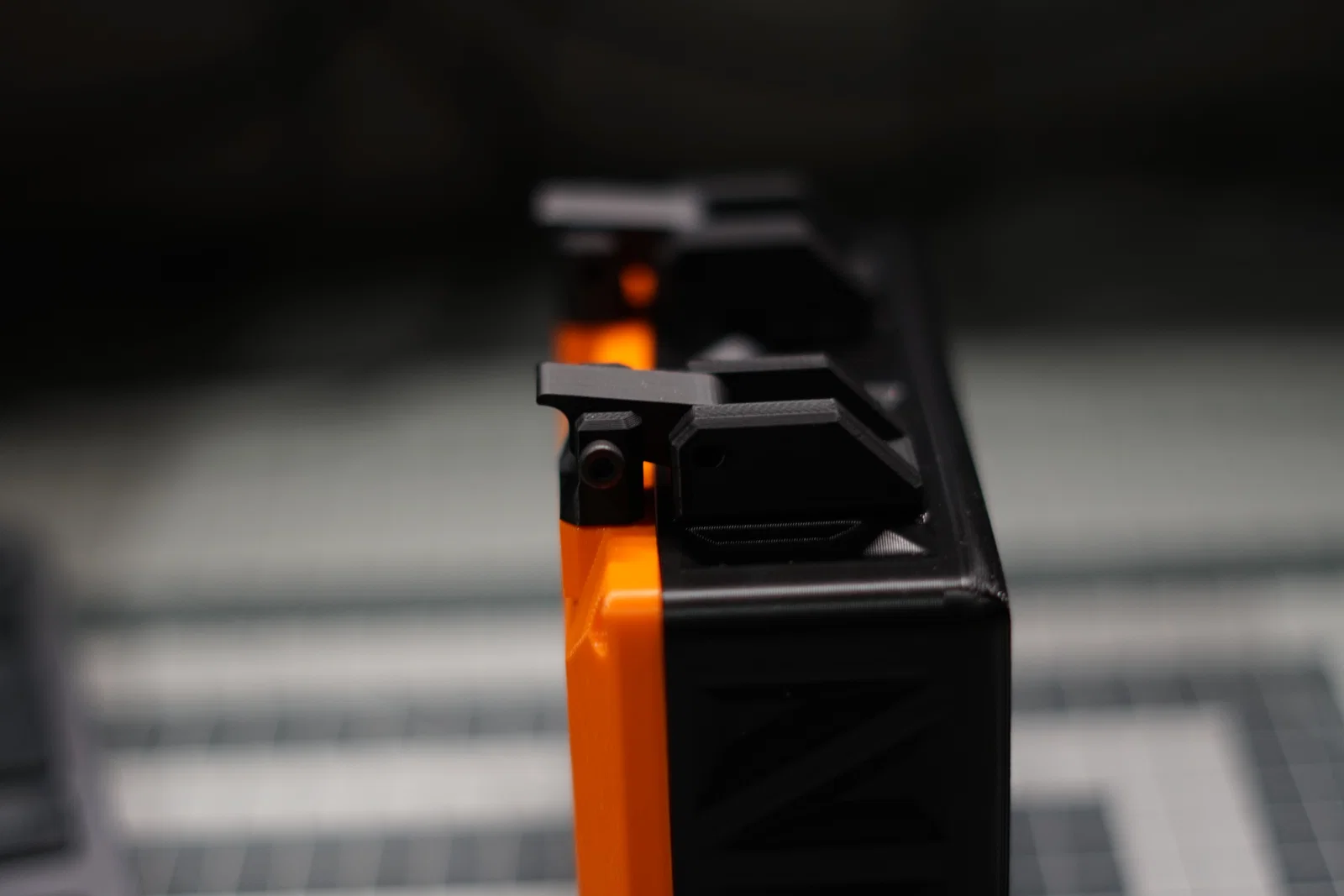

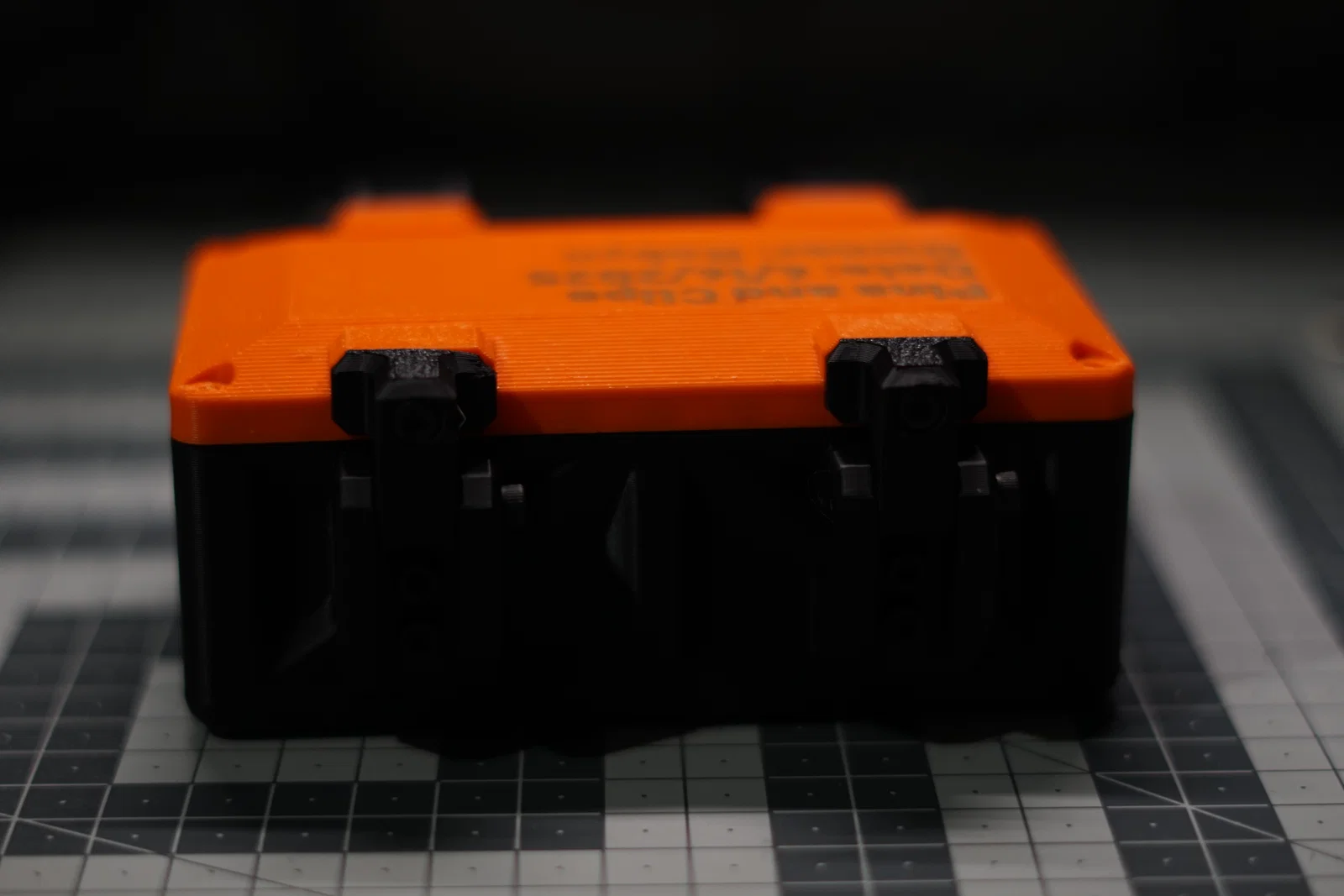

Phiên bản này (có các phiên bản khác trên hồ sơ của tôi) có hai bản lề và hai chốt, làm cho nó trở thành một lựa chọn tuyệt vời. Vẫn còn các chốt vận chuyển, cho phép bạn vận chuyển hộp đi đâu đó mà không cần lắp bản lề và chốt.

Tìm tất cả các thiết kế khác dựa trên chiếc hộp này trên GitHub của tôi:

https://github.com/SGTHANKI/OpenLabBoxes/tree/main

Tôi sẽ thêm các phiên bản khác của thiết kế này vào đây khi tôi tải chúng lên Printables, nhưng GitHub ở trên là nơi tốt nhất để có các phiên bản cập nhật nhất.

Các tính năng chính:

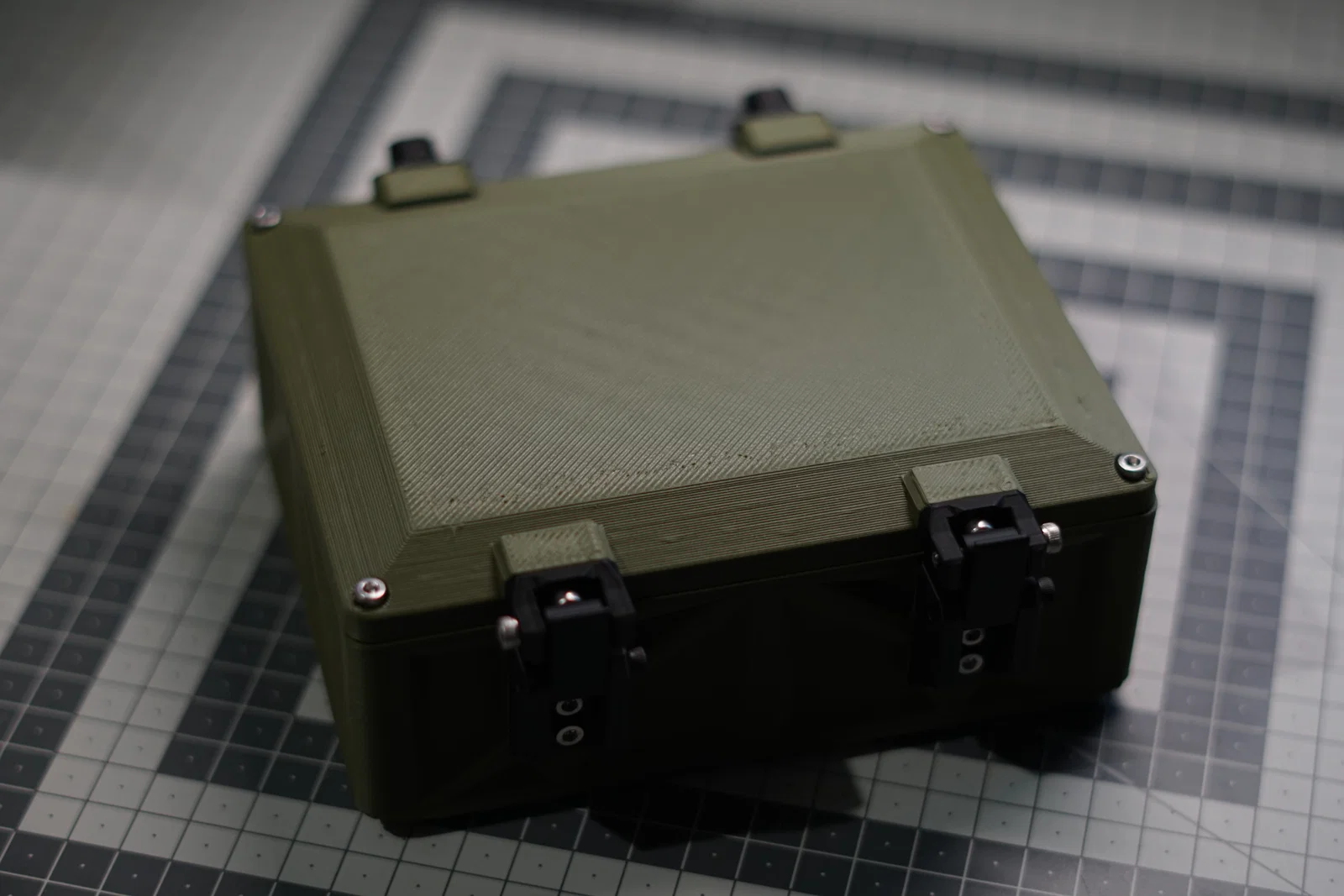

• Bản lề và chốt được in hoàn toàn và chỉ cần ốc M3 để lắp ráp. Thiết kế của chúng được tải lên ở đây nhưng cũng có sẵn riêng lẻ dưới hồ sơ của tôi.
• Nắp đậy chống thấm nước tùy chọn: in bằng Polypropylene hoặc TPU cho kết quả tốt nhất. Tôi đã thử nghiệm và đạt được khả năng chống nước hoàn hảo. Tôi thậm chí còn để một chiếc hộp ngoài trời trong một thời gian dài chỉ để thử nghiệm.

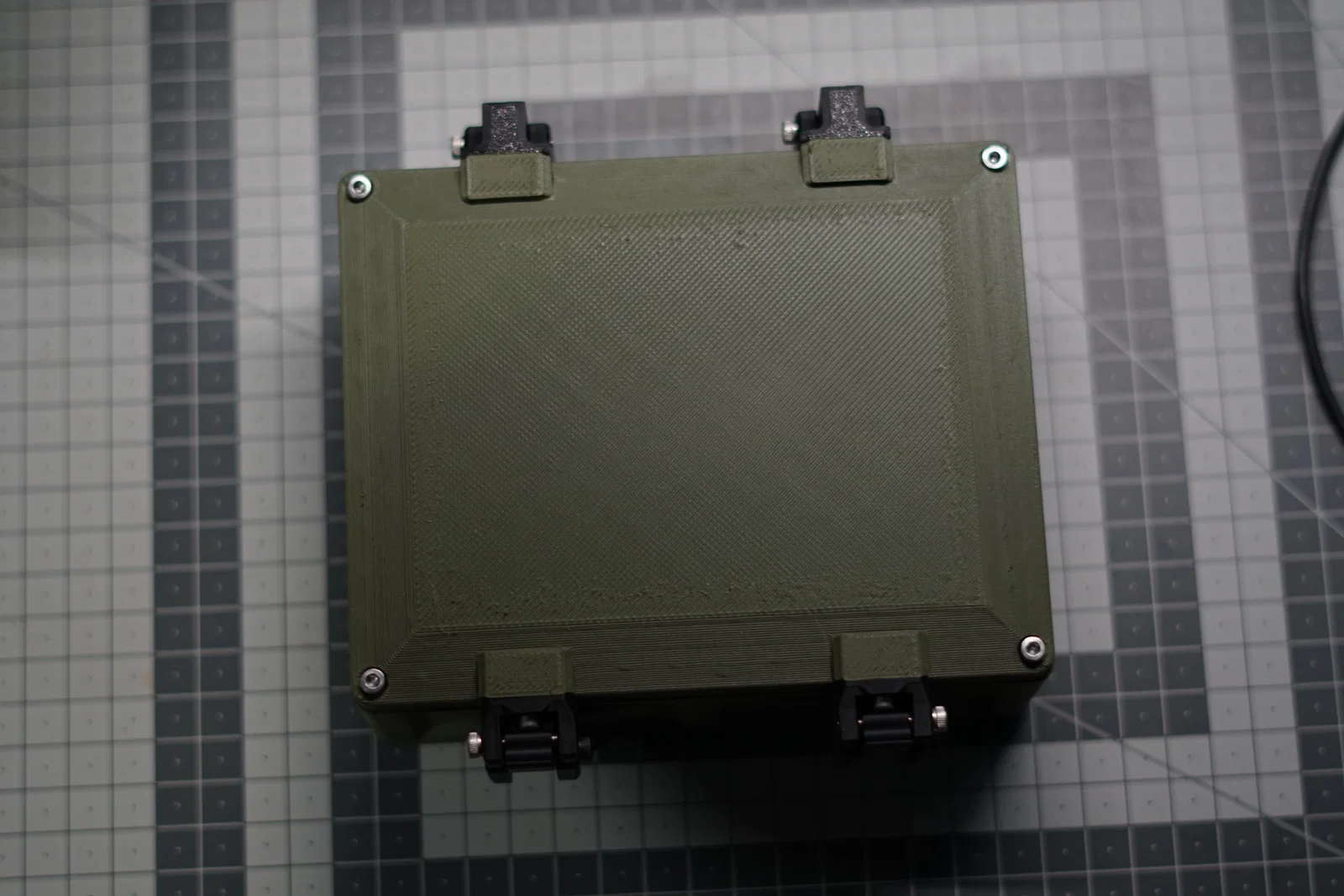

• Các lỗ bắt vít ở góc cho phép bạn bắt vít chặt nếu bạn cần gửi/vận chuyển hoặc ngăn hộp bị mở.
• Hoàn toàn có thể tùy chỉnh thông số (Parametric): Làm cho chúng có kích thước bạn muốn.

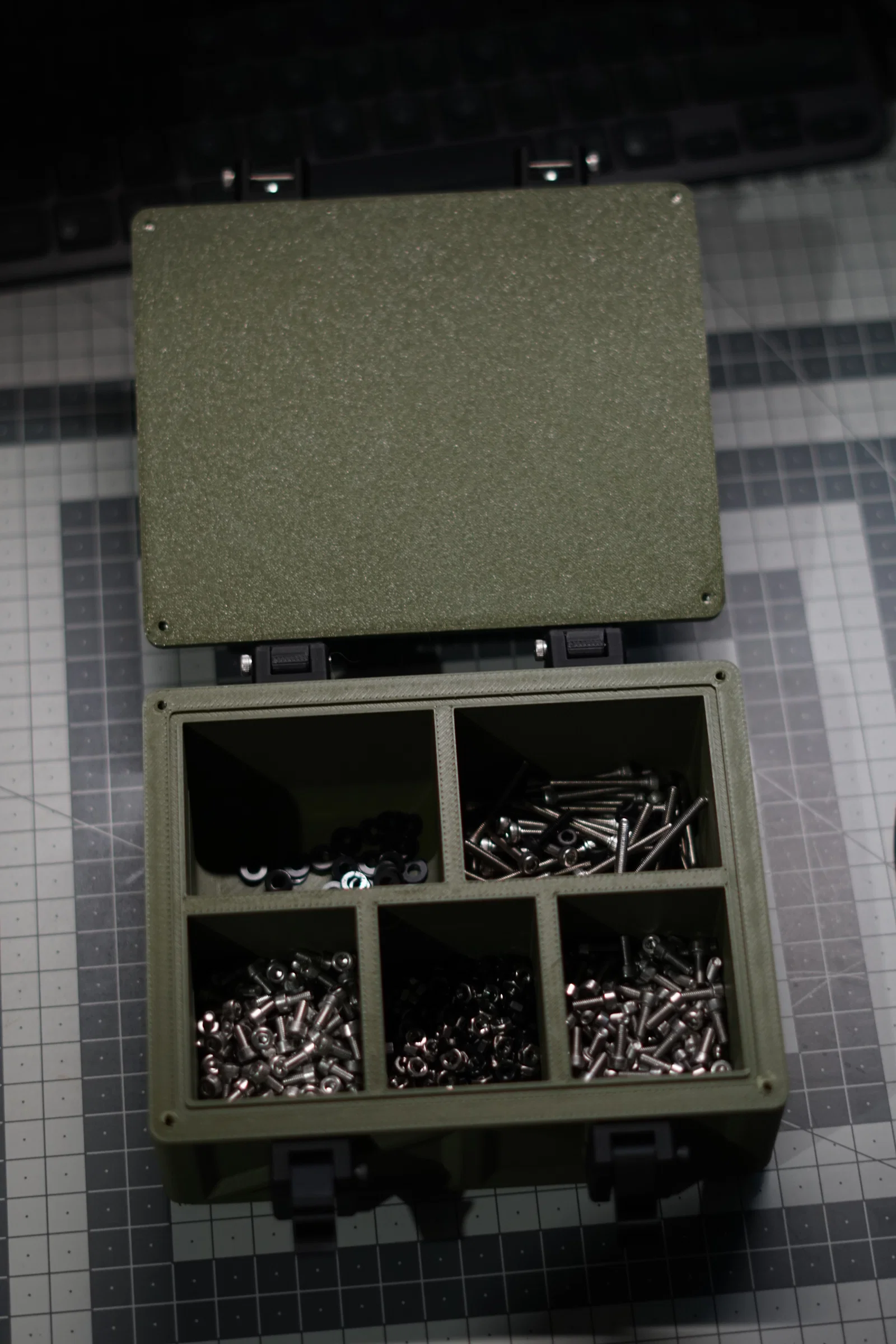

• Mã nguồn mở và thiết kế trên FreeCAD: Bên cạnh chiếc hộp cơ bản, tôi đã bao gồm những chiếc hộp có khoang bên trong mà tôi đã thiết kế để chứa ốc vít, đó là một ví dụ về những gì bạn có thể làm với thiết kế này.

Cách tạo hộp tùy chỉnh của riêng bạn

Mở thiết kế FreeCAD được cung cấp và sau đó điều hướng đến bộ biến "BoxVars". Bên trong đó, bạn có thể tùy chỉnh tất cả các tham số, nhưng những cái chính là:

• Box Outer Len: Chiều dài của hộp
• Box Outer W: Chiều rộng của hộp
• Box Base H: Chiều cao của đáy hộp

Như đã đề cập, hãy thử nghiệm với các tùy chọn khác, tôi đã cố gắng đặt tên mô tả. Những cái dưới "No Edit" có thể chỉnh sửa nhưng có xu hướng làm hỏng thiết kế nên tốt nhất là tránh chúng.
