Bộ làm sạch đầu phun tự động cho Ender 3 S1 & tương tự (có GCODE)

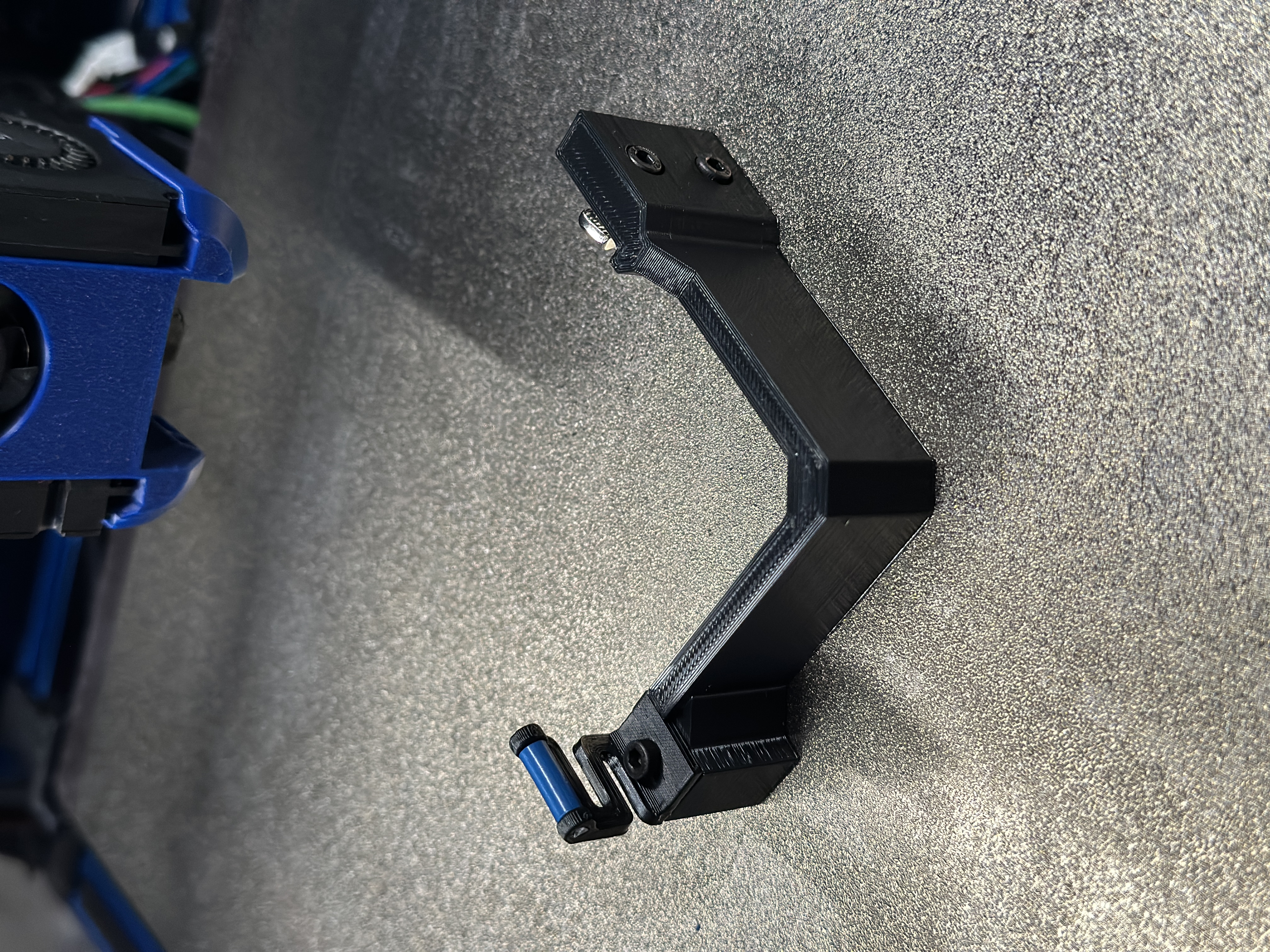

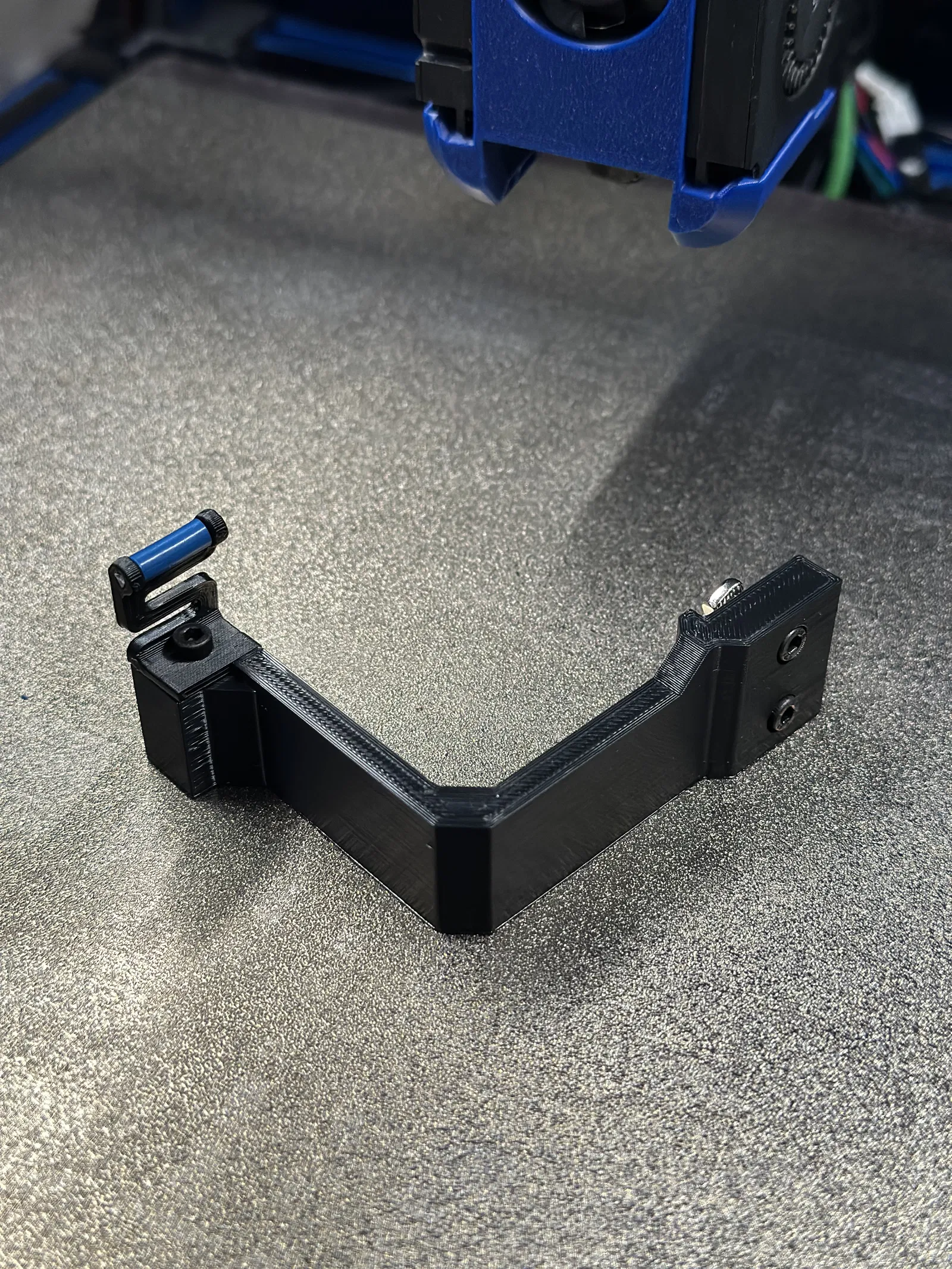

Cái đế giữ này được thiết kế đặc biệt để giữ cho đầu phun máy in 3D của bạn sạch sẽ tự động. Được chế tạo cho Ender 3 S1 và các mẫu tương tự, thiết kế bao gồm một bộ làm sạch lấy cảm hứng từ hệ thống Bambu Lab, nhưng đã được điều chỉnh và cải tiến để hoạt động hoàn hảo với thiết lập này.

Thiết kế bao gồm bộ làm sạch có thể in được, cùng với hướng dẫn lắp ráp. Ngoài ra, một tệp GCODE được cung cấp để tự động hóa quy trình làm sạch, giảm thời gian bảo trì thủ công và đảm bảo các bản in có chất lượng cao, nhất quán.

Các tính năng chính:

• Thiết kế tối ưu hóa: Bộ làm sạch được tùy chỉnh để tối đa hóa hiệu quả cho Ender 3 S1.
• Lắp đặt dễ dàng: Có đế giữ để lắp ráp nhanh chóng bằng phần cứng tiêu chuẩn.
• Bao gồm GCODE: Đơn giản hóa việc sử dụng với tệp làm sạch tự động sẵn sàng hoạt động.

Bao gồm:

• Tệp STL cho đế giữ và bộ làm sạch.
• Tệp GCODE làm sạch tự động.
• Danh sách phần cứng chi tiết để lắp ráp.

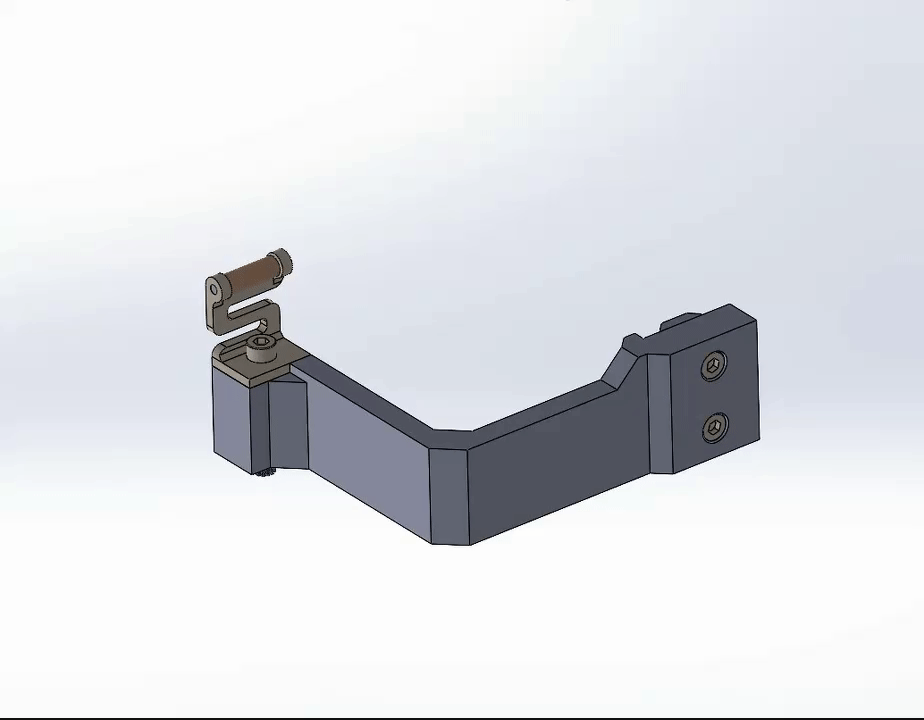

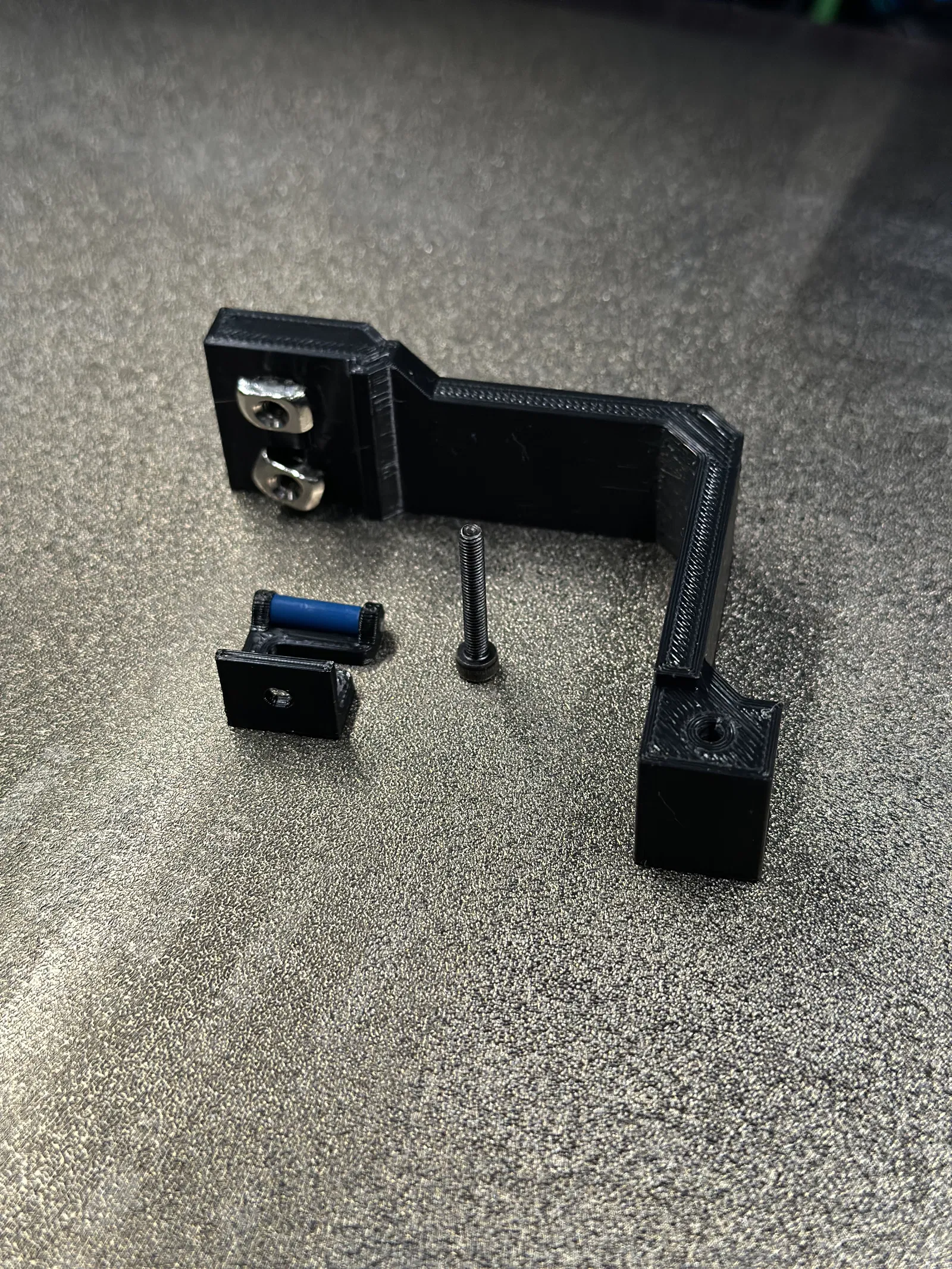

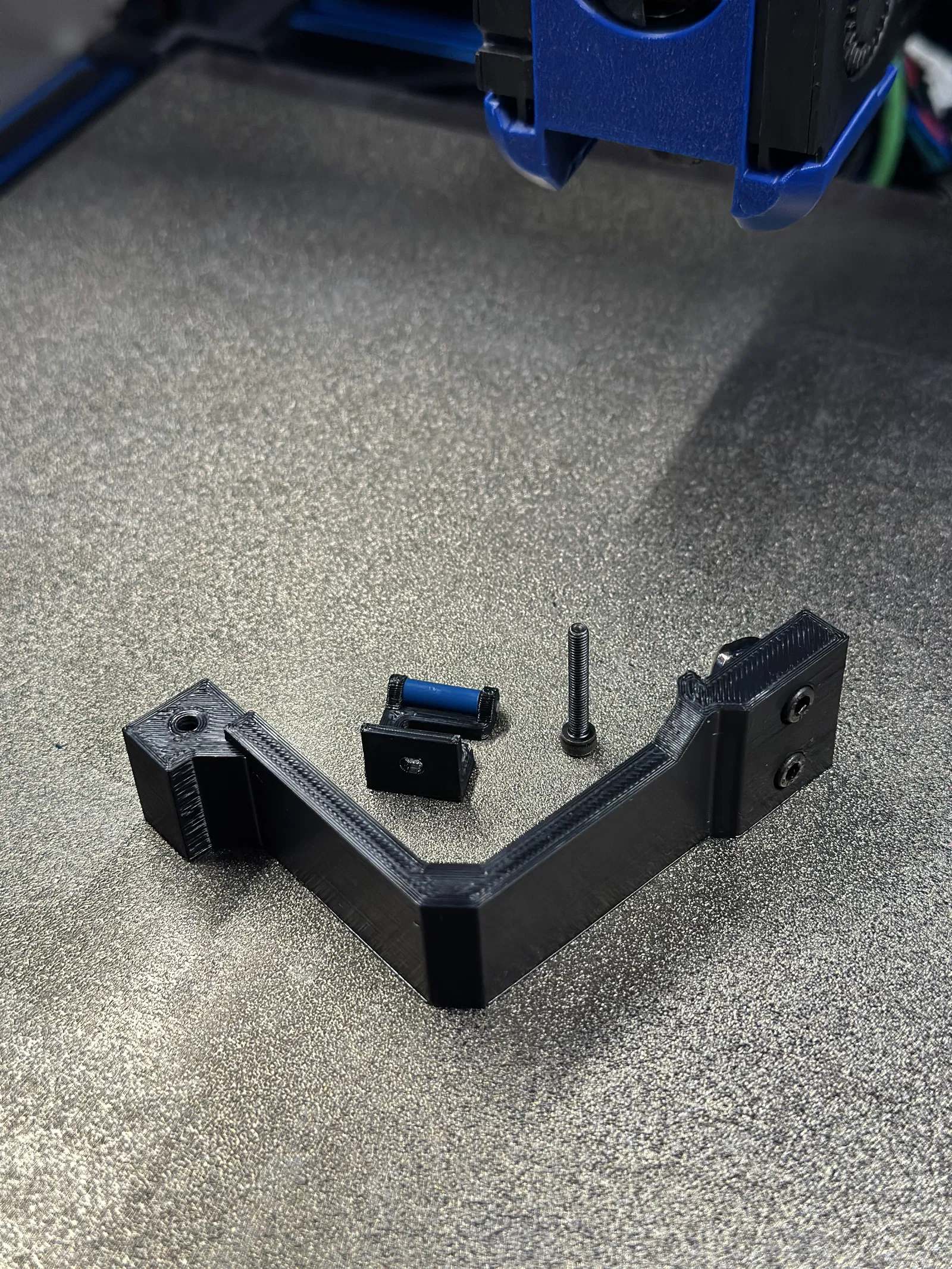

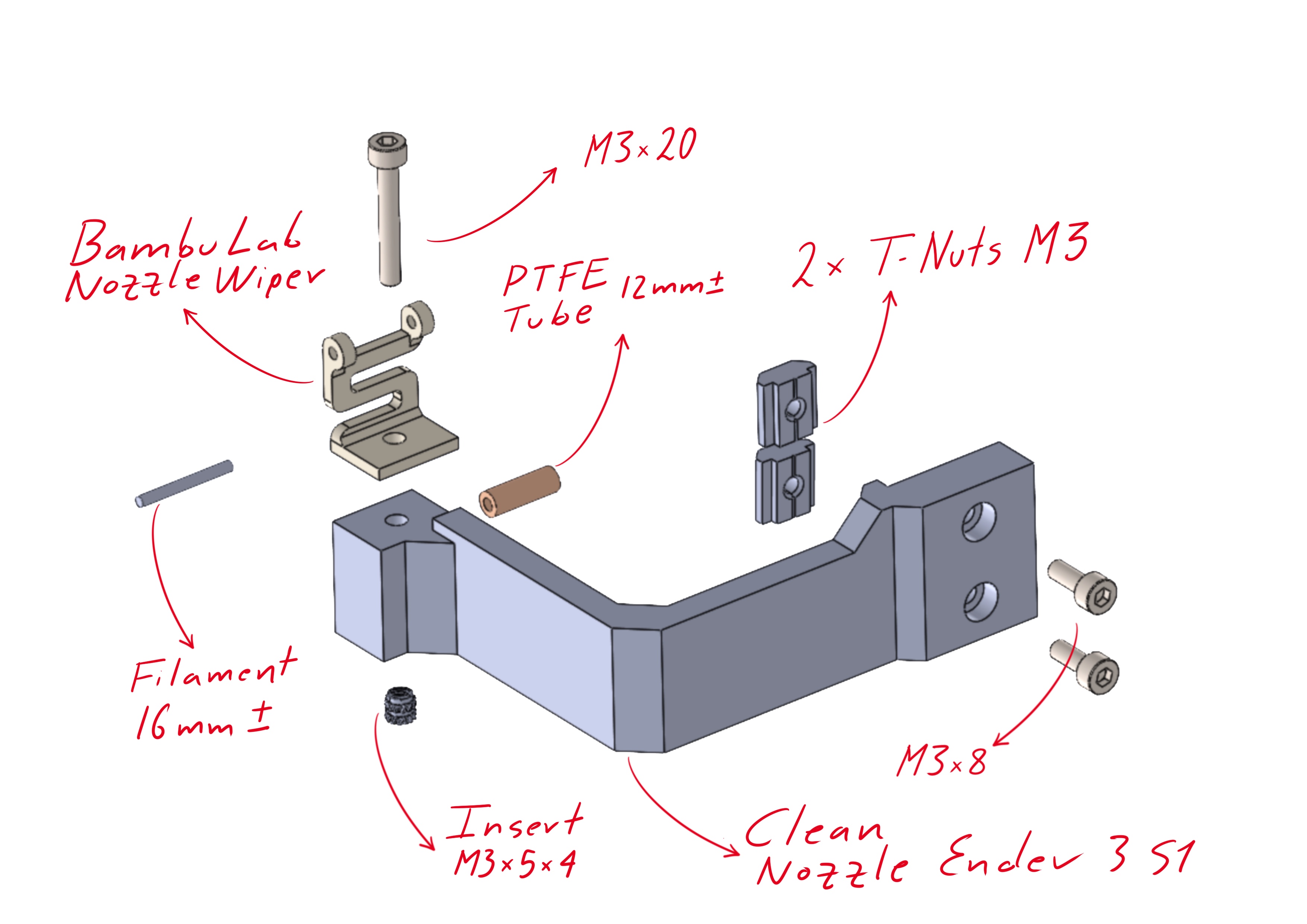

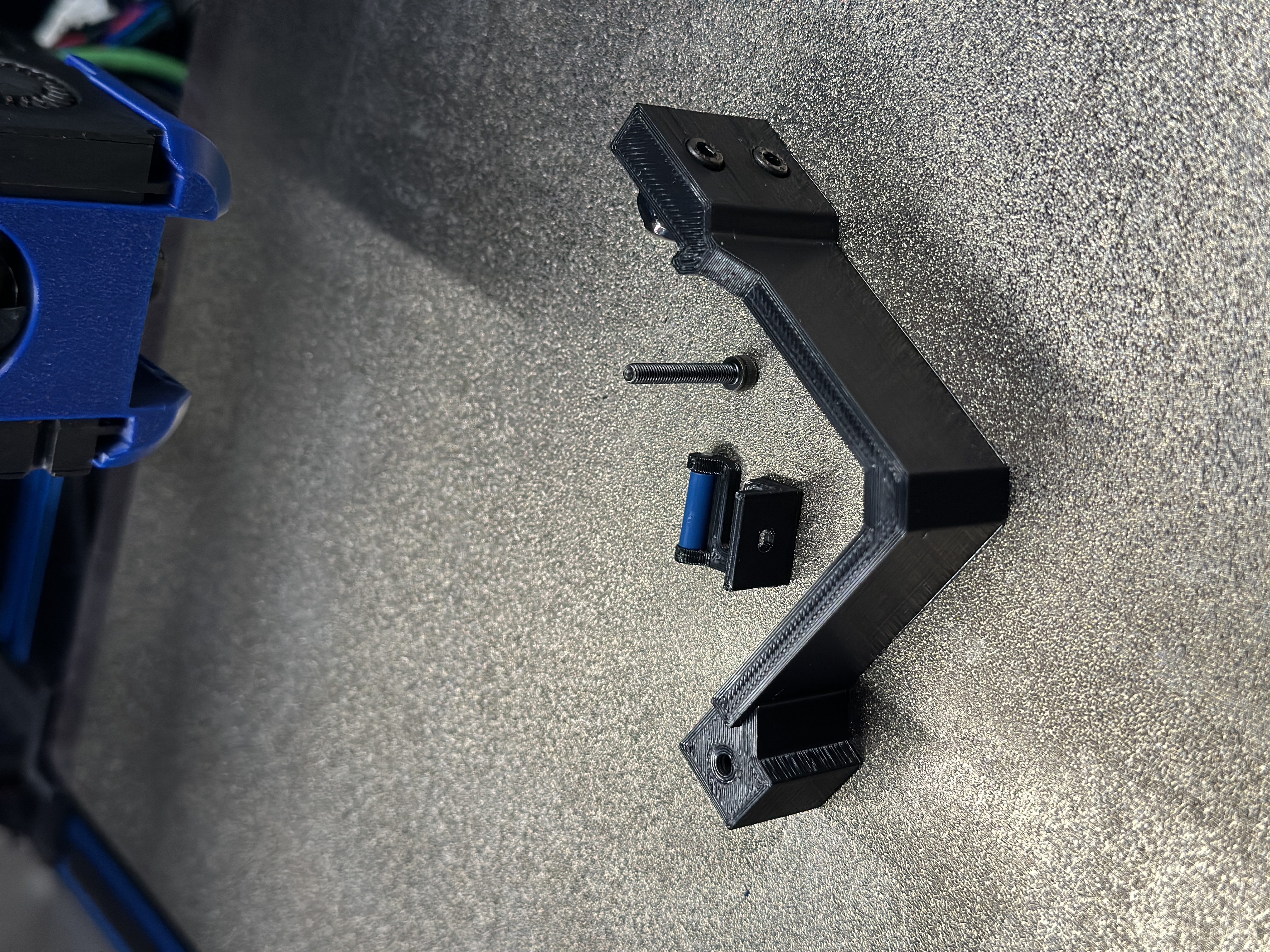

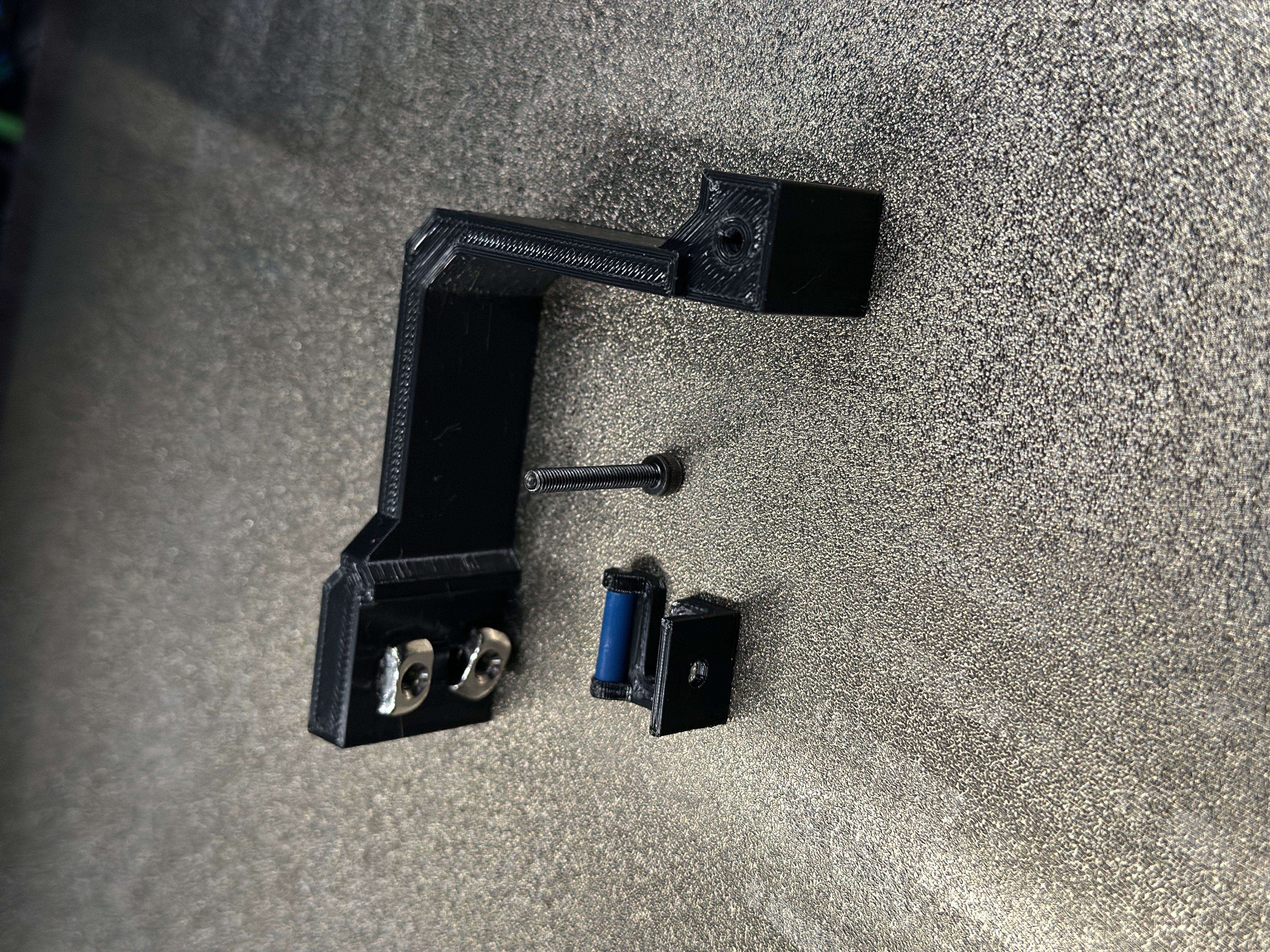

Danh sách phần cứng để lắp ráp Cần gạt Bambulab:

1. Bộ làm sạch đầu phun - Bộ phận có thể in được bao gồm trong các tệp.
2. Ống PTFE - Dài 12 mm (có thể điều chỉnh một chút nếu cần).
3. Sợi nhựa 1.75mm - Dài 16 mm (có thể điều chỉnh một chút nếu cần)
4. Đầu ren - M3x5x4.
5. Vít M3x20 - 1 chiếc, đầu lục giác.
6. Vít M3x8 - 2 chiếc,
7. Đai ốc T M3 - 2 chiếc;

Chú ý, các nhà sáng tạo và những người đam mê!!!

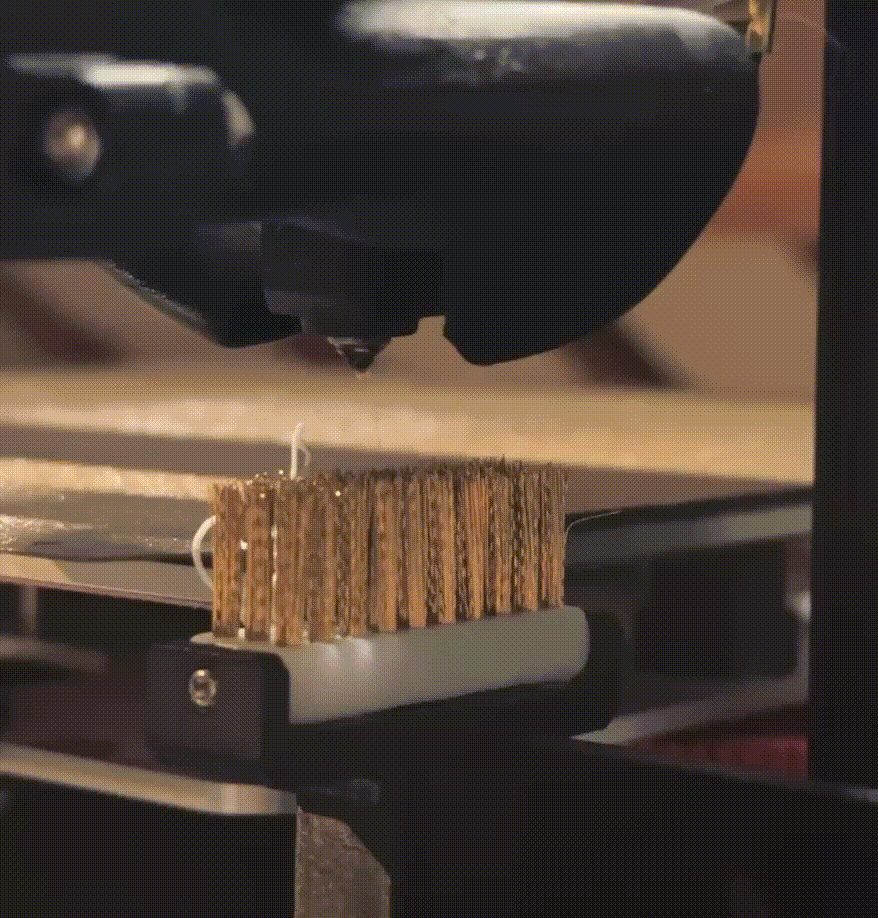

Nếu Cần gạt Bambulab không hợp ý bạn, đừng lo! 🔧 Tôi đã có giải pháp thay thế chức năng tương tự cho bạn: bàn chải. 💡

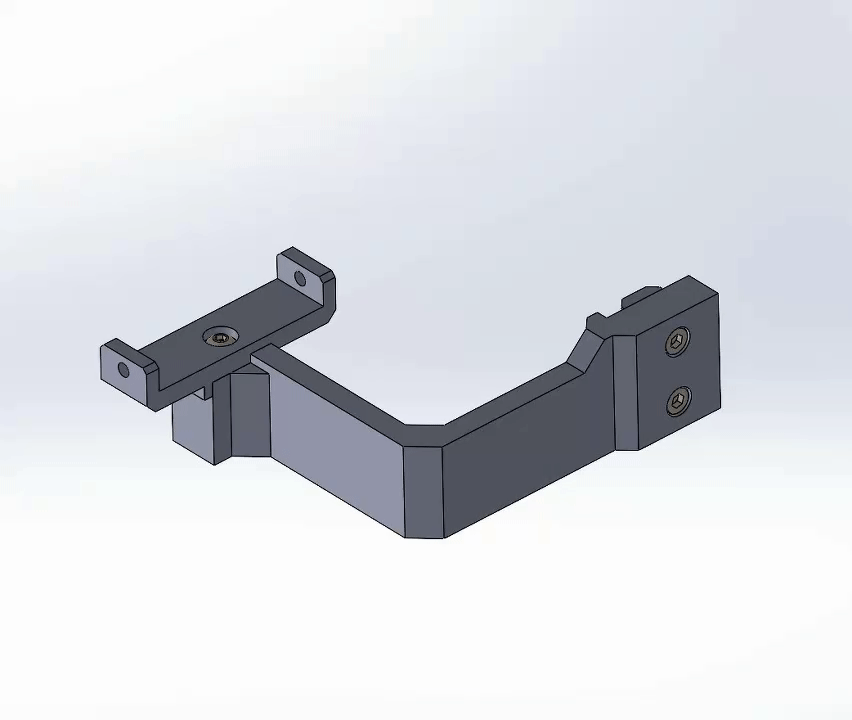

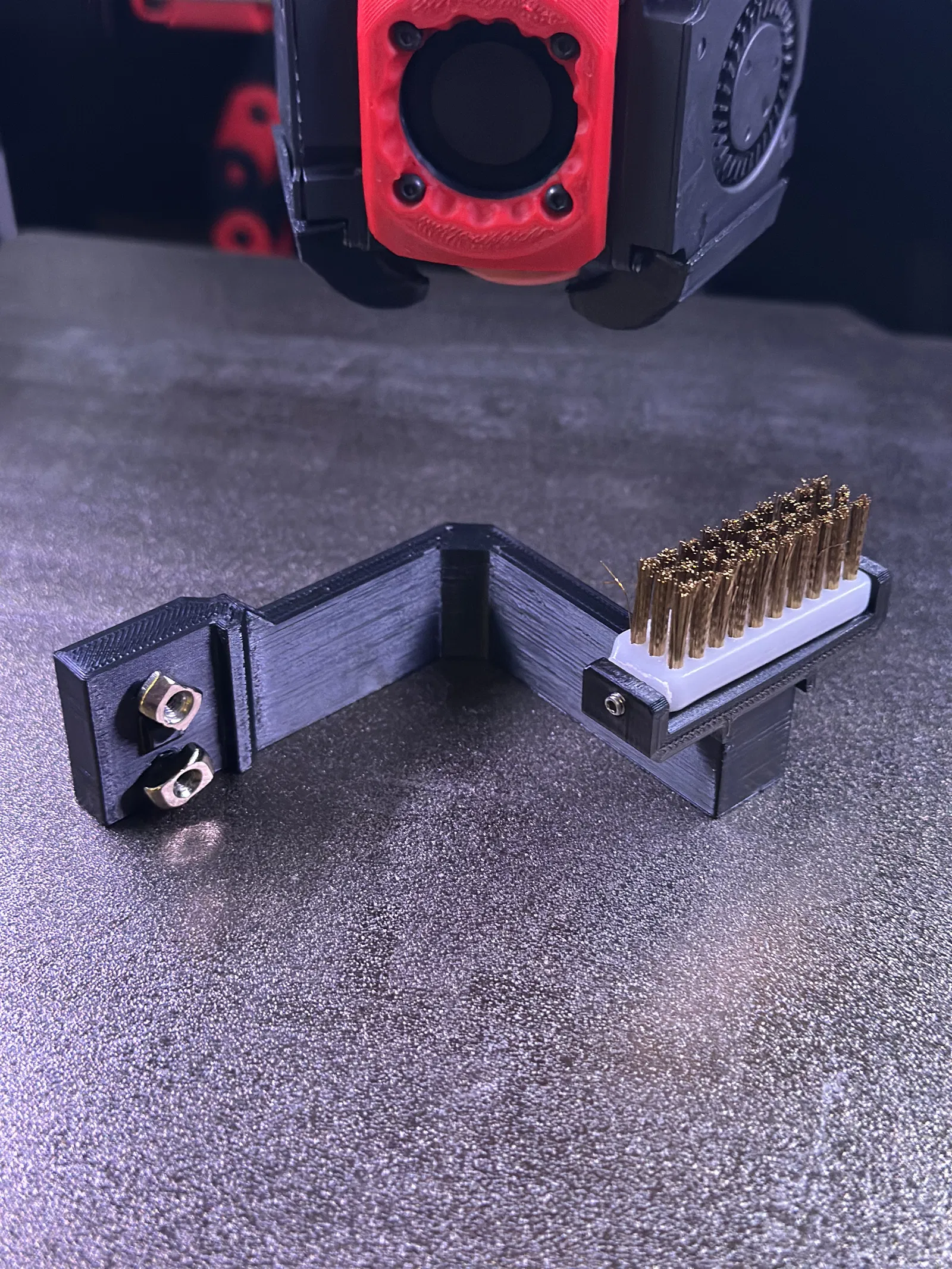

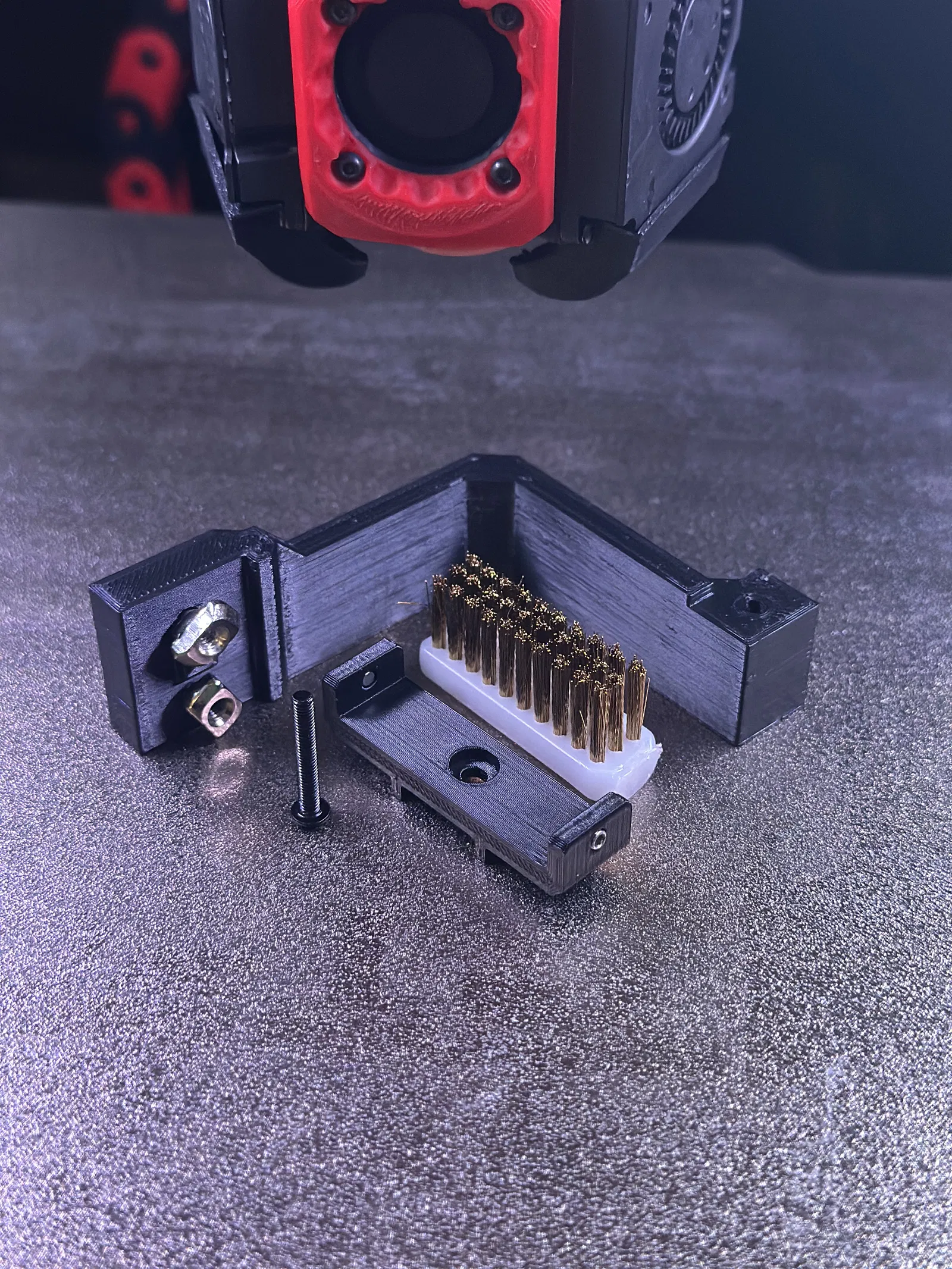

Danh sách phần cứng để lắp ráp Bàn chải:

1. Vít định vị M3x3 - 2 chiếc, (TÙY CHỌN),
2. Vít M3x20 - 1 chiếc, đầu nút,
3. Đế giữ bàn chải - Bộ phận có thể in được bao gồm trong các tệp.
4. Bàn chải thép - Dài 40mm
5. Keo dán

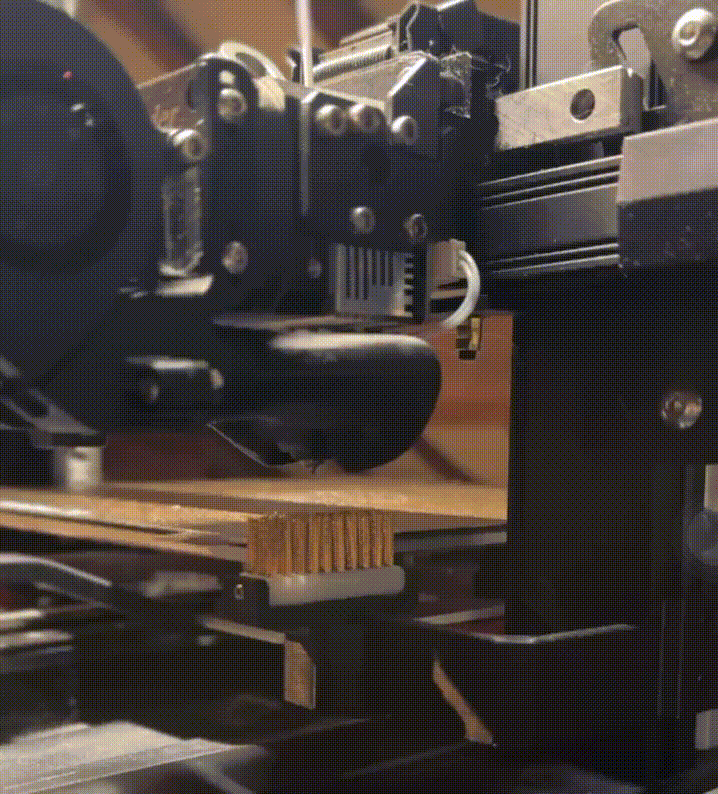

Bạn có thể sử dụng macro tương tự cho bàn chải, chỉ cần kéo dài khoảng cách di chuyển theo trục X. Ví dụ: x232, x245, và hạ đầu phun xuống một chút nữa.

G-CODE Bắt đầu in

# Làm sạch đầu phun với bộ làm sạch từ X=236 đến X=244
M117 Đang làm sạch đầu phun... ; Hiển thị thông báo trên màn hình
SWIPE START_X=232 END_X=242 START_Y=10 START_Z=5 WIPE_QTY=6 WIPE_SPD=200 LIFT_AFTER=10 ; Thực thi macro SWIPE để làm sạch

Lưu ý: Mã G-code này nên được thêm vào chuỗi bắt đầu in (SLICER) trước dòng purge.

Các giá trị X232, X242 và Z5 nên được điều chỉnh theo vị trí bộ làm sạch đầu phun của bạn. Hãy kiểm tra bằng cách di chuyển đầu in đến các vị trí gần đúng và sửa đổi các giá trị này cho phù hợp.

• NẾU BẠN MUỐN KÍCH HOẠT MACRO NÀY TRÊN MÀN HÌNH KLIPPER, HÃY SỬ DỤNG GCODE SAU.

Macro G-CODE Klipper - printer.cfg

[gcode_macro SWIPE]
description: Cleans the nozzle by moving between X=220 and X=242
variable_start_x: 232     # Initial X position
variable_end_x: 242       # Final X position
variable_start_y: 10      # Fixed Y position
variable_start_z: 5       # Z height for cleaning
variable_wipe_qty: 6      # Number of cleaning movements
variable_wipe_spd: 200    # Movement speed (mm/s)
variable_lift_after: 10   # Z lift distance after cleaning (mm)
gcode:
 {% if "xyz" not in printer.toolhead.homed_axes %}
   G28  ; Perform homing if not already referenced
 {% endif %}
 G90                                         ; Absolute positioning mode
 G1 X{start_x} Y{start_y} Z{start_z} F6000  ; Move the nozzle to the starting position for cleaning
 # Perform cleaning movements
 {% for _ in range(wipe_qty) %}
   G1 X{end_x} F{wipe_spd * 60}             ; Move to X=232
   G1 X{start_x} F{wipe_spd * 60}           ; Return to X=242
 {% endfor %}
 # Lift the nozzle after cleaning
 G1 Z{start_z + lift_after} F1500           ; Raise the nozzle by 10 mm

Lưu ý: Các giá trị X232, X242 và Z5 nên được điều chỉnh theo vị trí bộ làm sạch đầu phun của bạn. Hãy kiểm tra bằng cách di chuyển đầu in đến các vị trí gần đúng và sửa đổi các giá trị này cho phù hợp.

Chúc in ấn vui vẻ!!!
