Tự làm Cân Pha Cà Phê/Espresso Bluetooth

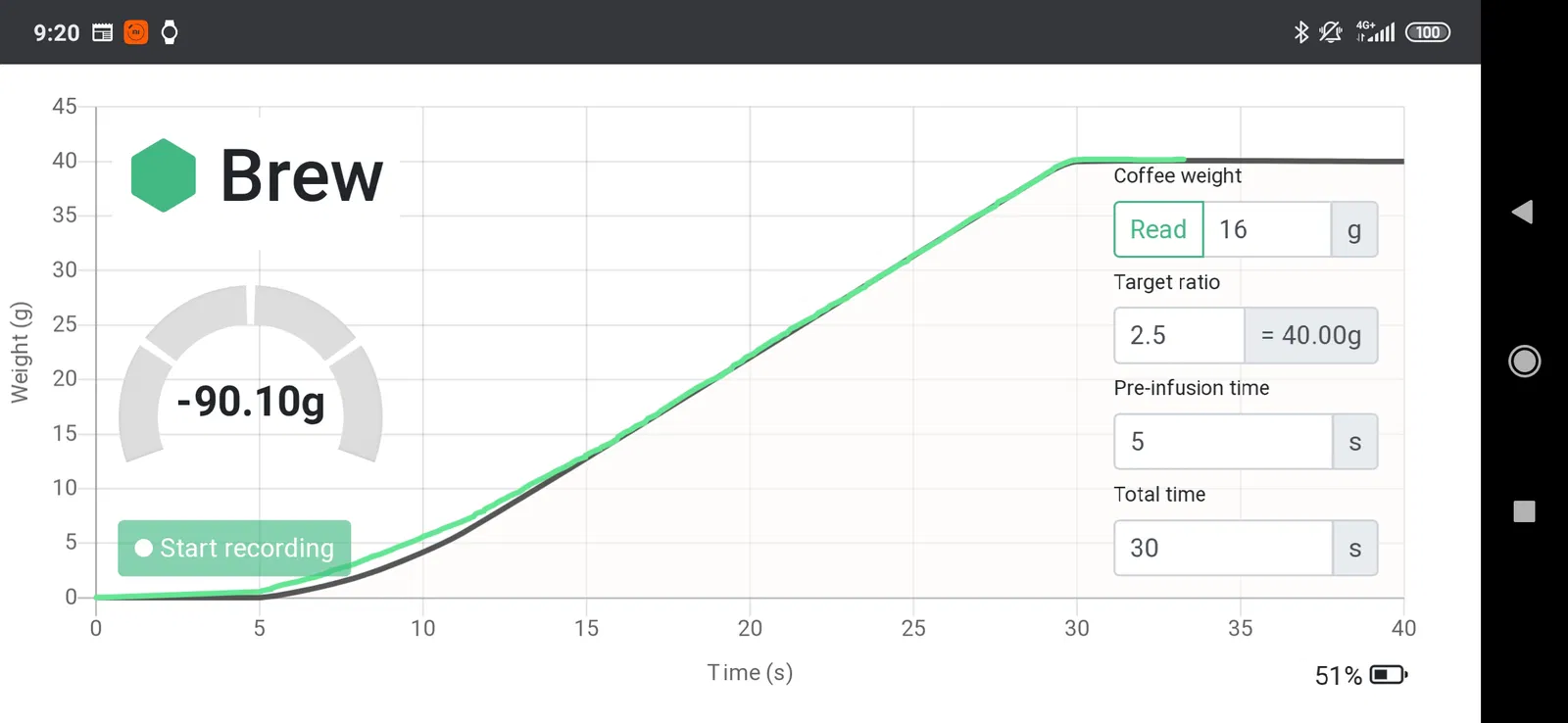

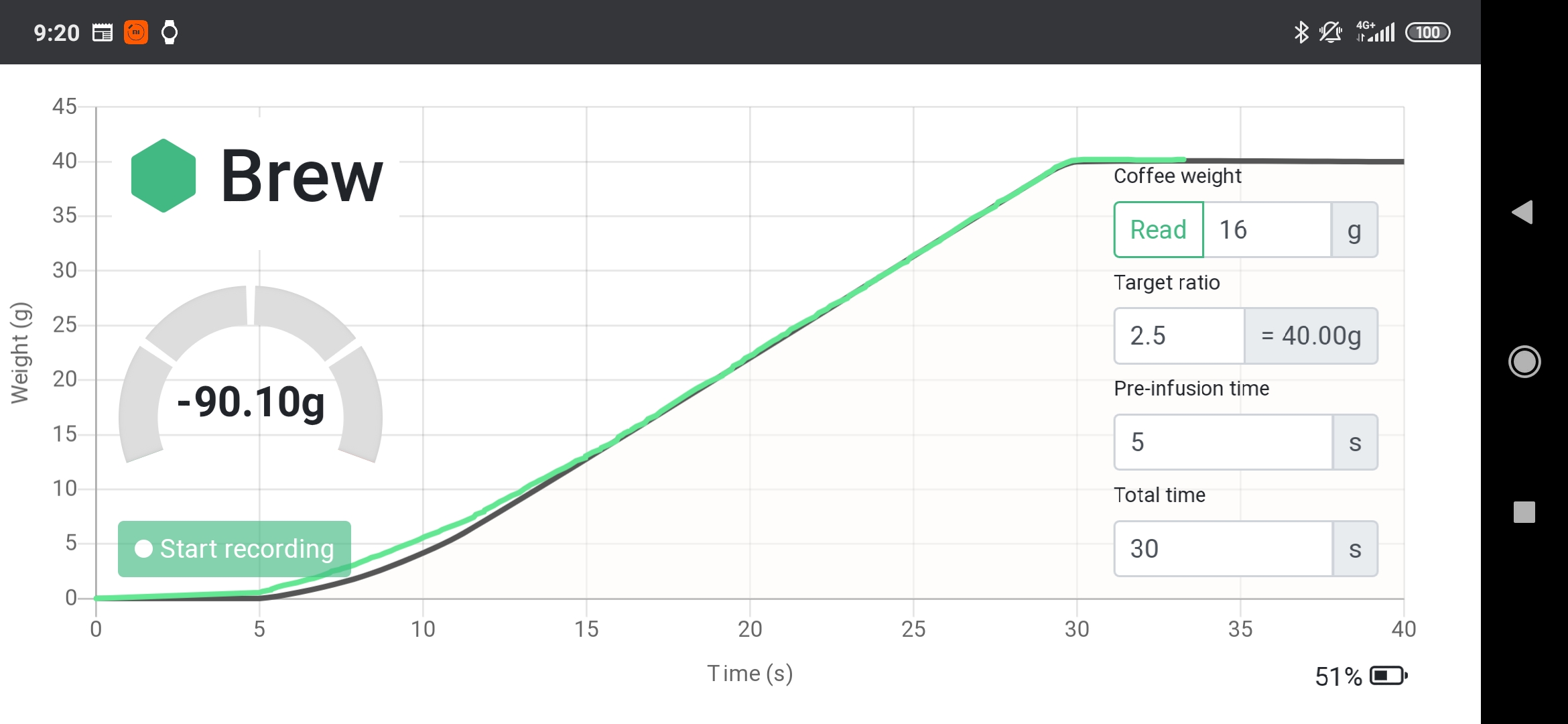

Thấy mấy cái cân cà phê/espresso thông minh trên thị trường giá đâu cả trăm đô, tui quyết định tự làm một cái. Tui đã thiết kế hết mấy file 3D và tạo một cái web-app đi kèm, cái này chạy được trên mọi trình duyệt hỗ trợ Bluetooth API (Chrome là ngon nhất nha).

Mã nguồn mở của app và firmware có sẵn tại https://github.com/beeb/coffee-scale-app

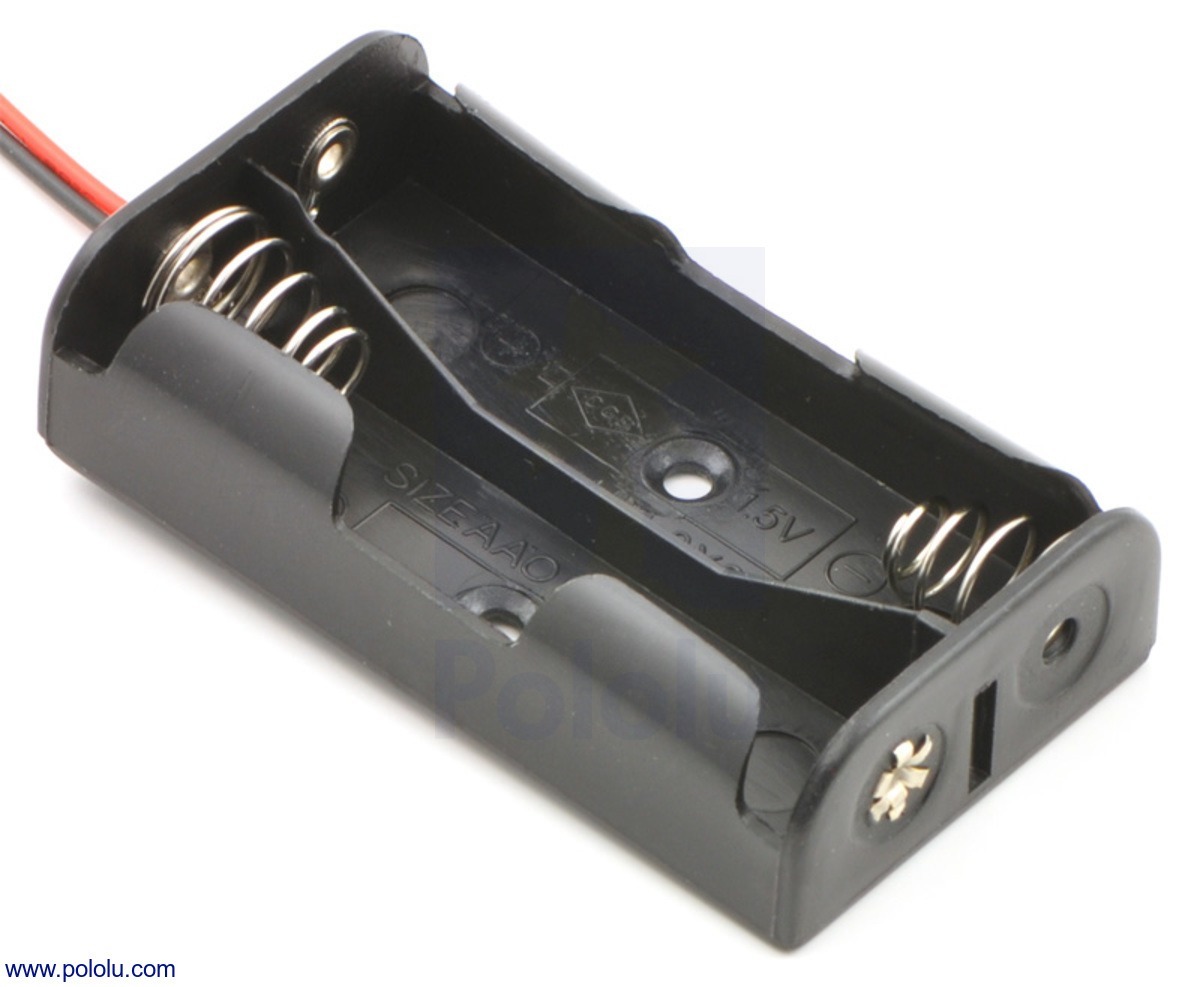

Tui lấy lò xo với chân tiếp xúc cho pin Li-ion 18650 từ mấy cái đế pin AA cũ có sẵn nè, coi hình nha (mấy bạn dùng lưỡi dao nhíp để nhấc mấy cái chấu tán nhỏ ra khỏi vỏ nhựa, rồi gắn vô đế in 3D rồi bẻ cong mấy cái chân đó ra để cố định lại).

Danh sách vật tư:

• Sparkfun Mini Load Cell - 500g, Straight Bar (TAL221)
• HX711 Load cell amplifier (hãng nào cũng được)
• Sparkfun ESP32 Thing
• Màn hình OLED 128x32 với chuẩn I2C (40x12mm - SSD1306)
• 2 x điện trở 47kOhm hoặc 100kOhm hoặc 220kOhm (dùng cho cầu chia áp pin - hai con phải có cùng giá trị nha)
• Nút gạt SPST Rocker switch
• Ốc vít M3
• Lò xo và chân tiếp xúc từ đế pin
• Pin Li-ion 18650

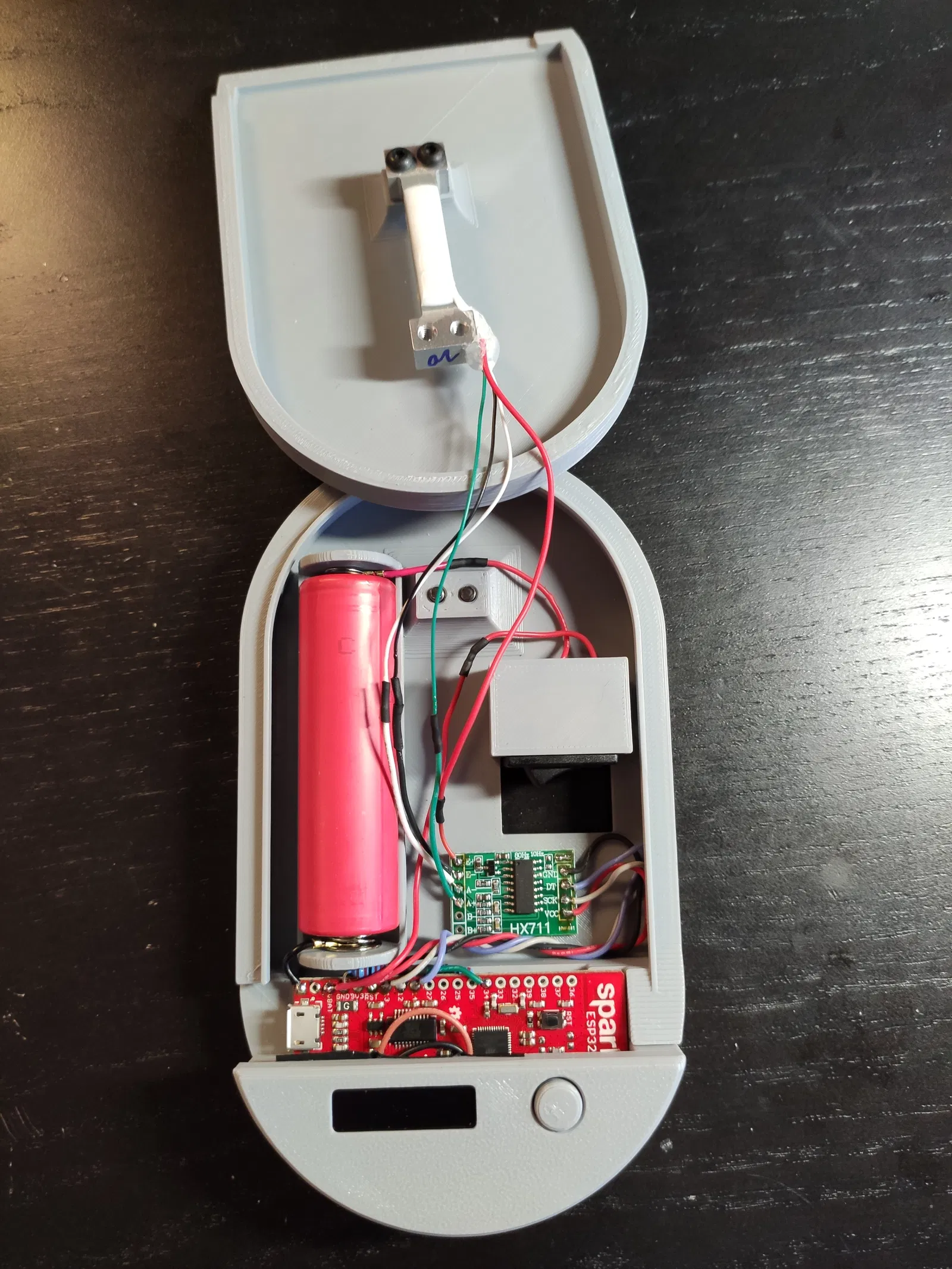

Màn hình OLED, bo mạch HX711 và ESP32 được giữ cố định bằng băng dính hai mặt loại mỏng (chỉ cần dán một ít ở hai đầu là được). Tùy độ dày của băng keo, có thể bạn phải mài nút bấm cho nó bớt nhô cao lên khi ở vị trí nghỉ.

LƯU Ý: Nếu bo mạch HX711 của bạn có chân VCC và VDD riêng biệt, có người dùng nói rằng họ phải nối/chập hai chân này lại với nhau thì mới đọc số liệu chính xác được.

Tại cái nút nguồn của tui bự quá, không nhét vô hai bên hông cân được nên tui cho nó nằm ở dưới đáy luôn.

ESP32 Thing có mạch sạc tích hợp, nghĩa là khi bật công tắc, USB sẽ sạc cho pin Li-ion.

Điện áp pin dao động từ 2.5V đến 4.2V, vượt quá mức 3.6V tối đa của chân ESP32. Vì vậy, tui đã làm một cầu chia áp cơ bản với 2 điện trở cùng giá trị. Tui hàn trực tiếp điện trở vô chân GND + VBAT rồi nối dây tới chân cảm biến. Điện áp đo được giữa hai điện trở sẽ bằng một nửa điện áp thực tế. Trong code có bảng tra cứu (có nội suy) để xác định phần trăm dung lượng còn lại.

Hướng dẫn in

In bằng PolyMax PLA nhưng vật liệu nào khác cũng xài được thôi.

Không cần support, mấy chỗ vát góc có thể in dạng cầu nối.
