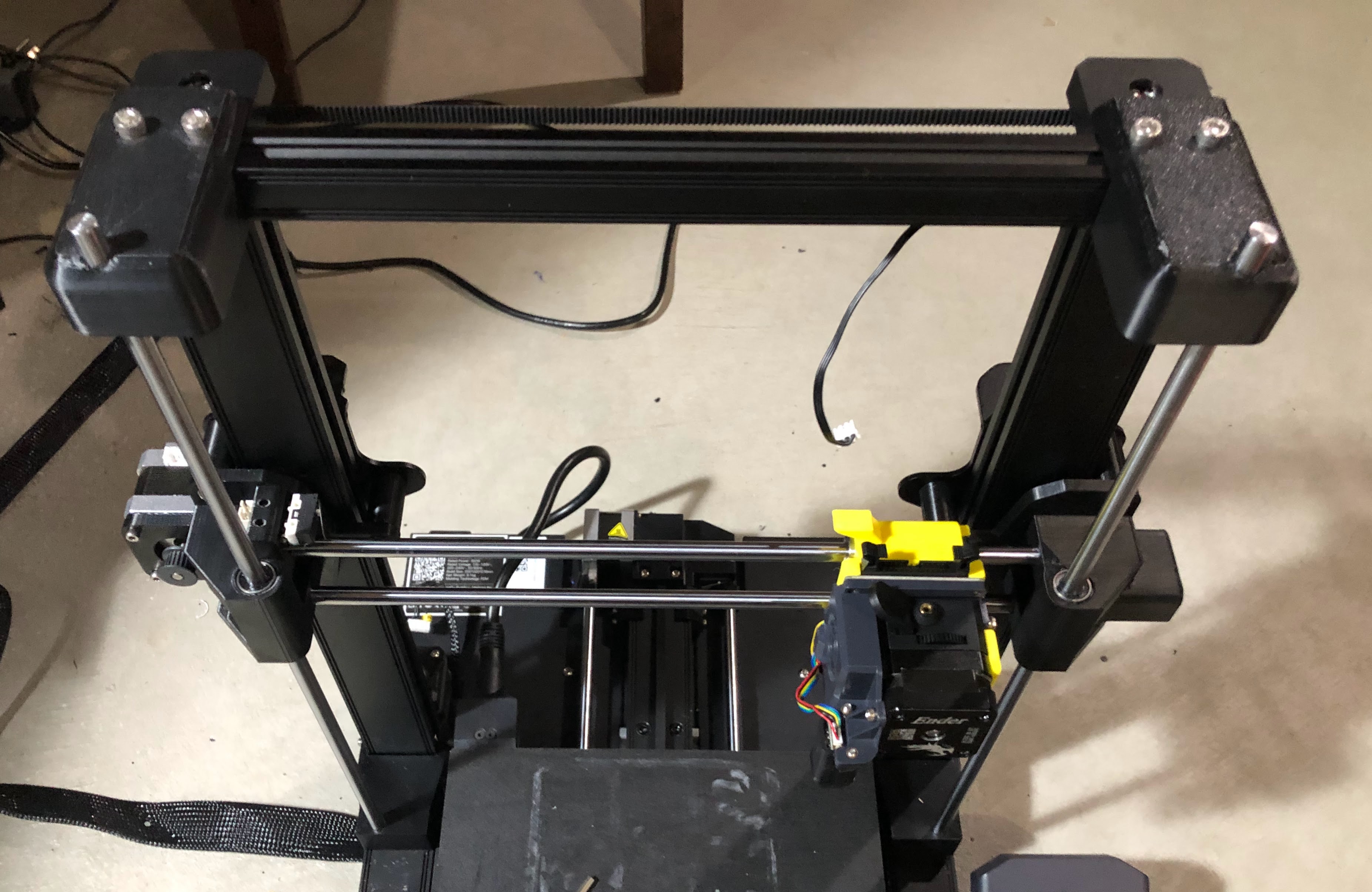

Hệ Thống Chuyển Động Thanh Trượt Tuyến Tính Cho Ender 3 S1

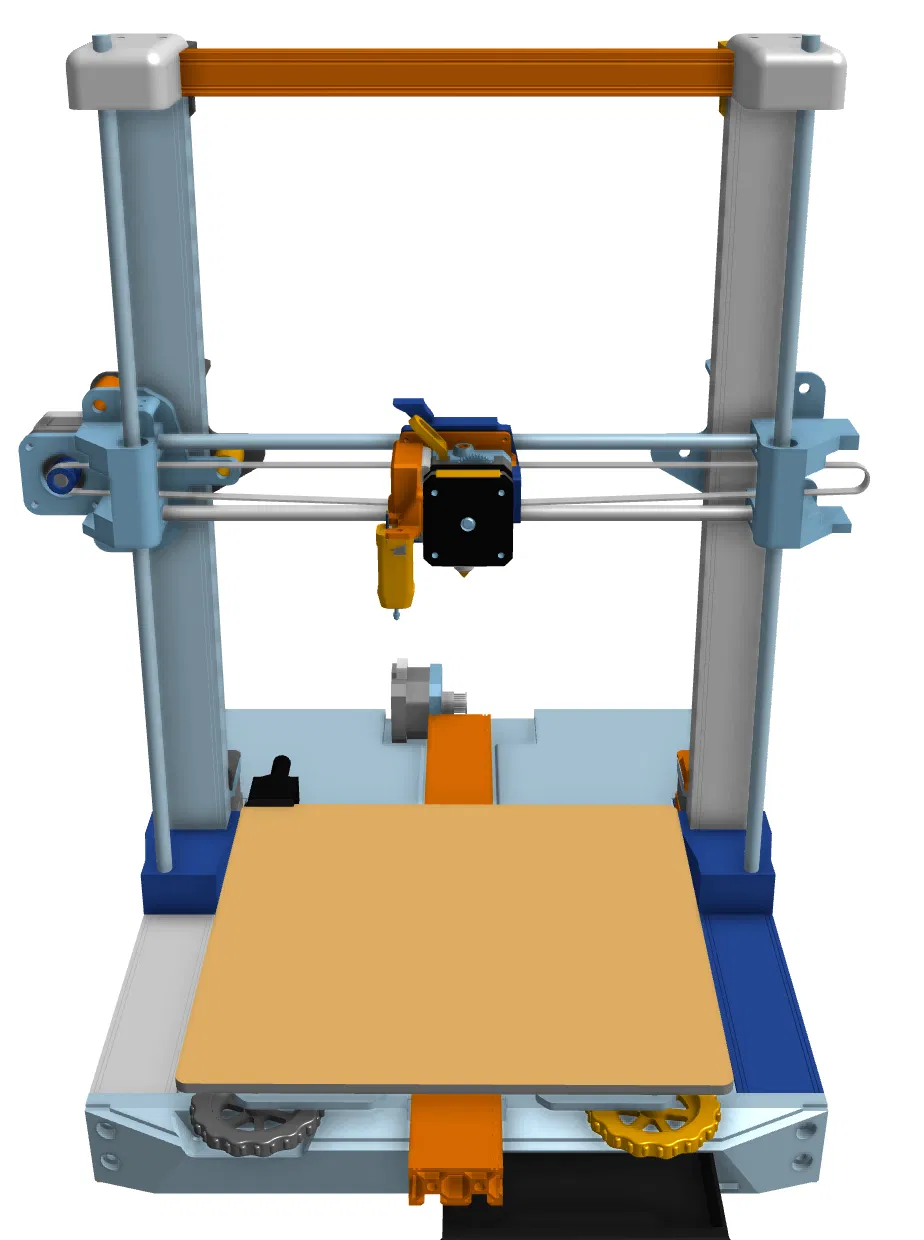

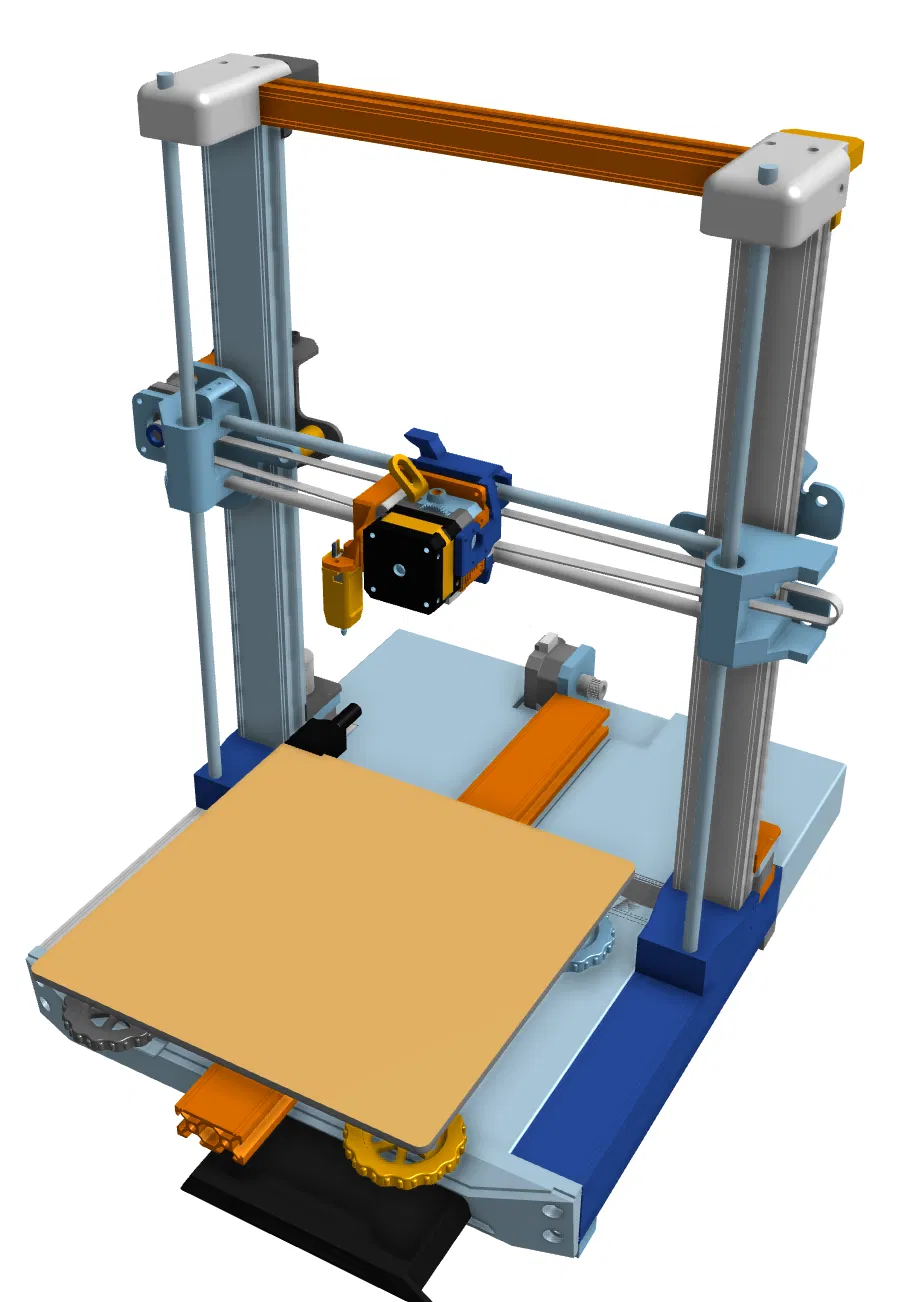

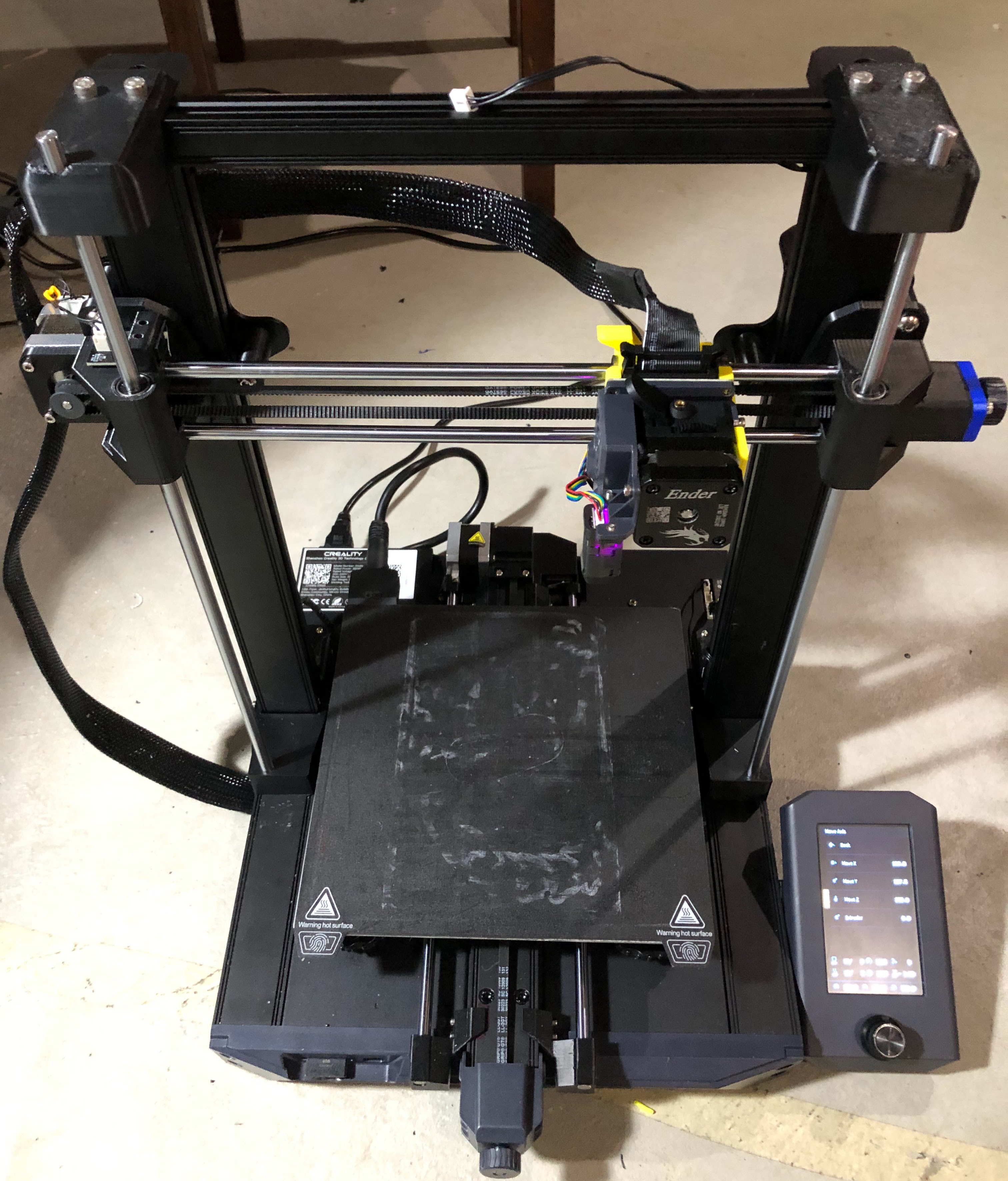

Lấy cảm hứng từ mod thanh trượt tuyến tính cho trục Y của Ian Shirk, tui quyết định lấy ý tưởng này và áp dụng cho cả trục X và Z. Cái này cũng lấy cảm hứng từ mấy dòng máy như Prusa MK3, MK4, v.v. Kết quả là một bản độ giúp chiếc Ender 3 S1 của bạn mạnh mẽ hơn, bền bỉ hơn, và in chính xác hơn. Bản độ này cũng khá là tiết kiệm, chi phí khoảng $40-$50 tùy chỗ bạn mua linh kiện.

CẢNH BÁO!

Bản độ này yêu cầu bạn phải tháo rời máy in.

Tui không chịu trách nhiệm cho bất kỳ hư hỏng nào xảy ra với máy in của bạn.

Bằng cách thực hiện bản độ này, bạn chấp nhận mọi rủi ro liên quan.

Tui đã đính kèm một file PDF trong phần files, chứa mọi thứ bạn cần và cần biết cho dự án này. Nếu có bất kỳ câu hỏi nào, cứ để lại bình luận nha.

Nếu bạn làm bản độ này, vui lòng cho tui xin phản hồi, ví dụ như bình luận, thắc mắc, lời khuyên, ý tưởng, v.v.

Cuối cùng, cái này tui làm mất nhiều thời gian lắm đó, nên nếu được thì cho tui xin một like nha.

Tóm tắt ngắn gọn file PDF:

Chỉ mod trục X: Phần cứng: 3x vòng bi tuyến tính 2x thanh trượt tuyến tính 8mm 2x ốc M3 dài 20mm Khoảng 100g filament tùy cách bạn cắt lớp. Tất cả phần cứng còn lại lấy từ máy cũ.

Mod cả trục X và Z: Phần cứng: 7x vòng bi tuyến tính 2x thanh trượt tuyến tính 8mm dài 450mm 2x thanh trượt tuyến tính 8mm dài 350mm Nhiều loại ốc M3 Nhiều loại ốc M5 8x đai ốc T Khoảng 220g filament tùy cách bạn cắt lớp. Tất cả phần cứng còn lại lấy từ máy cũ.

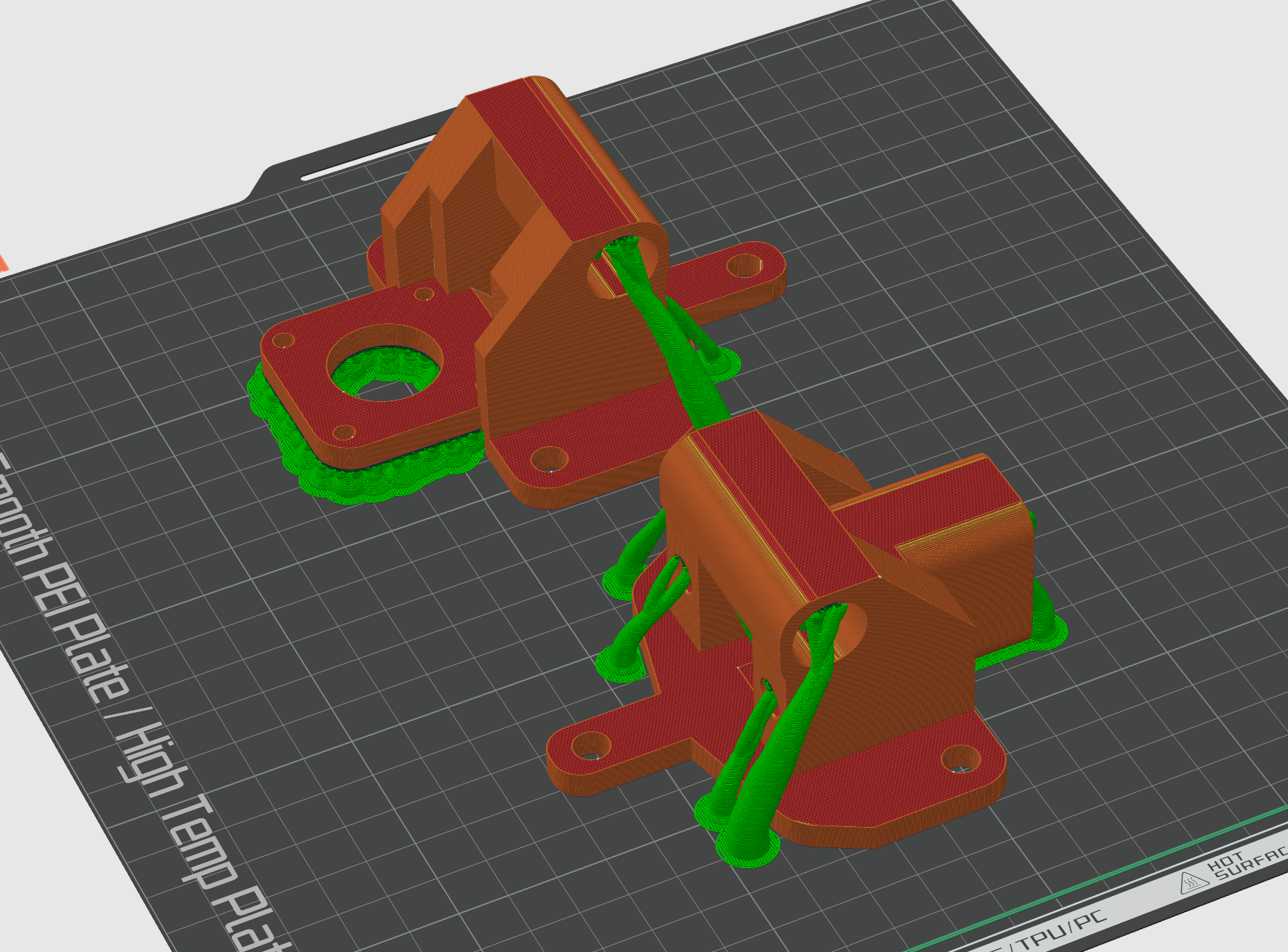

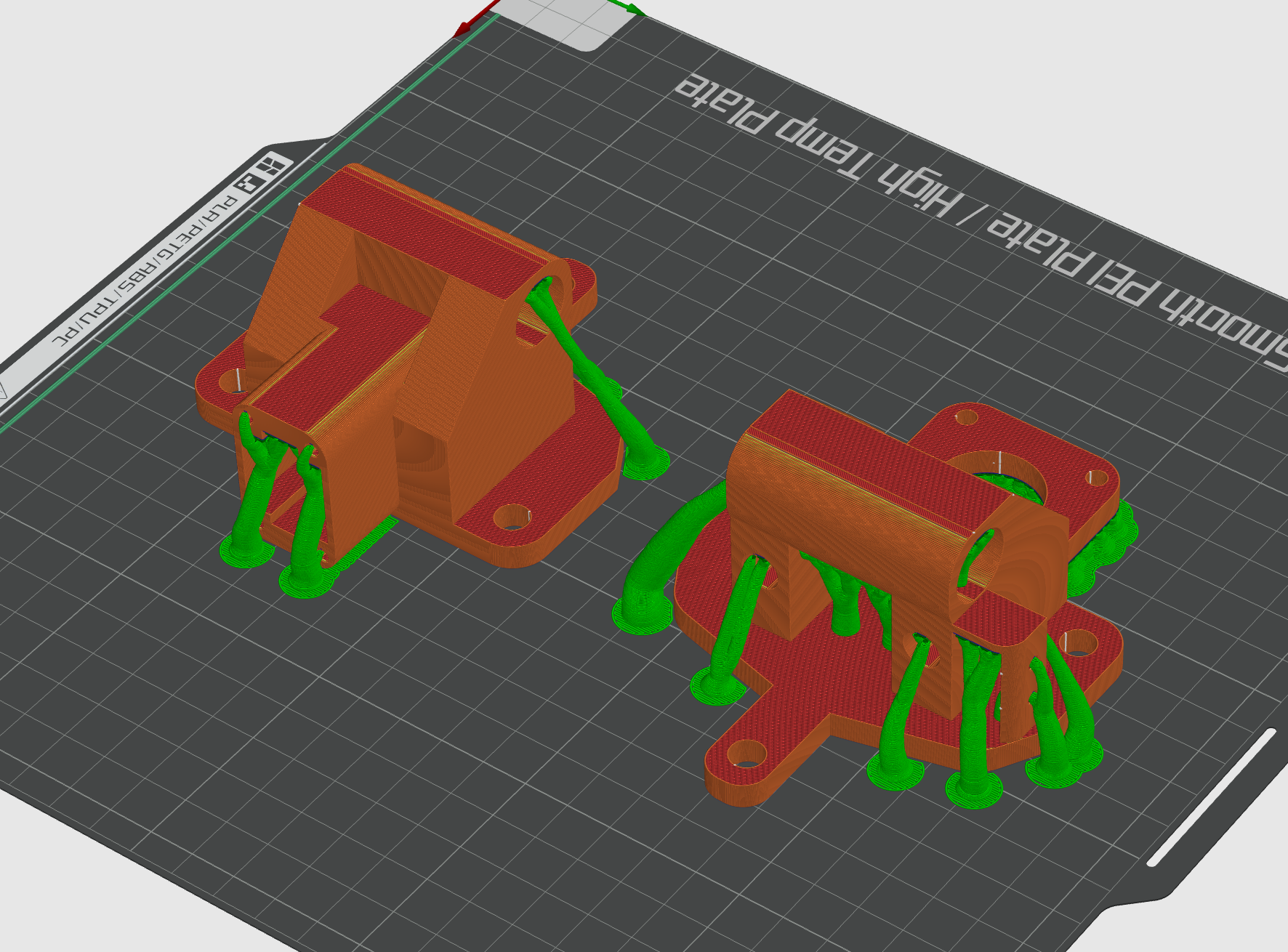

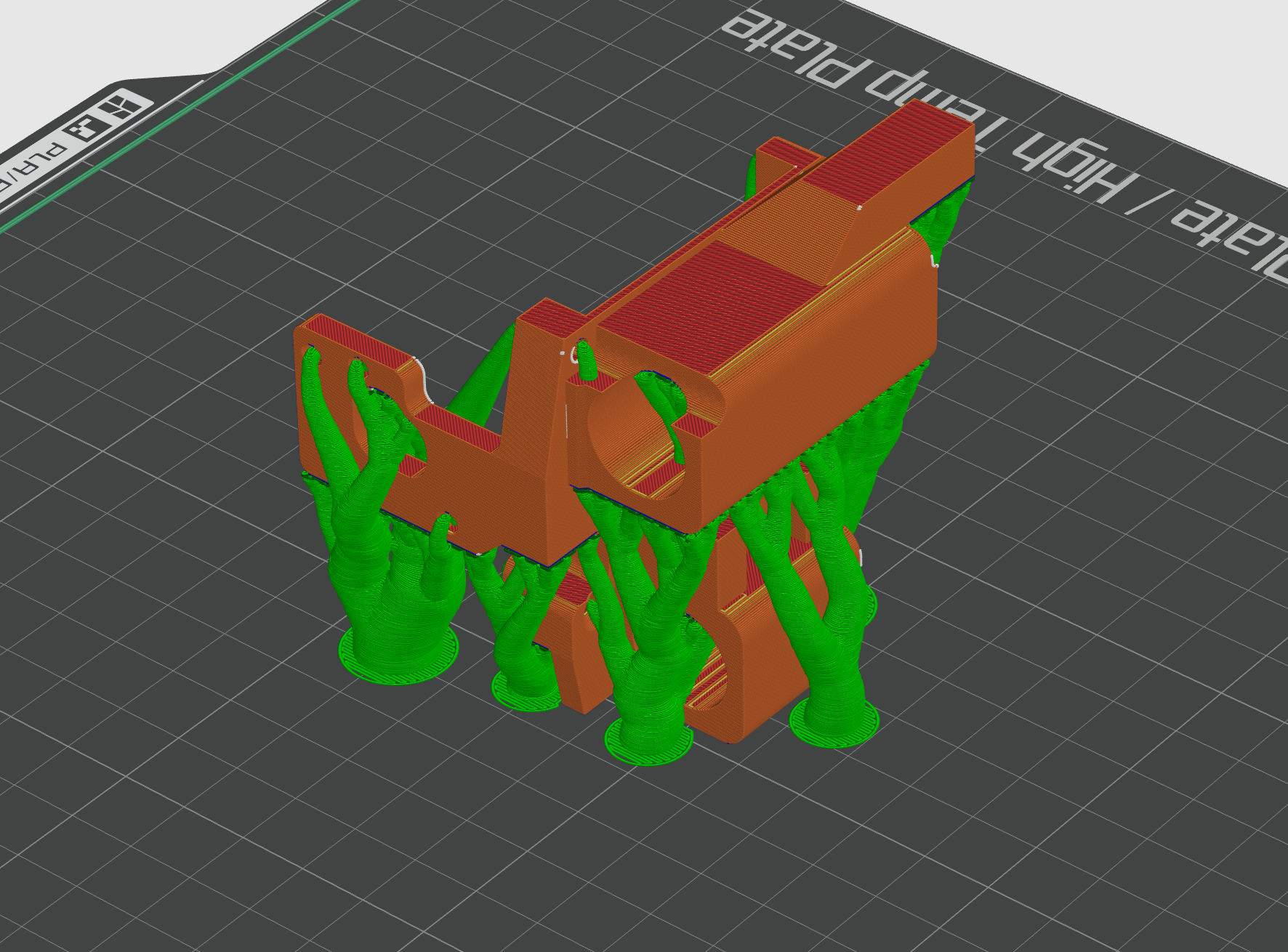

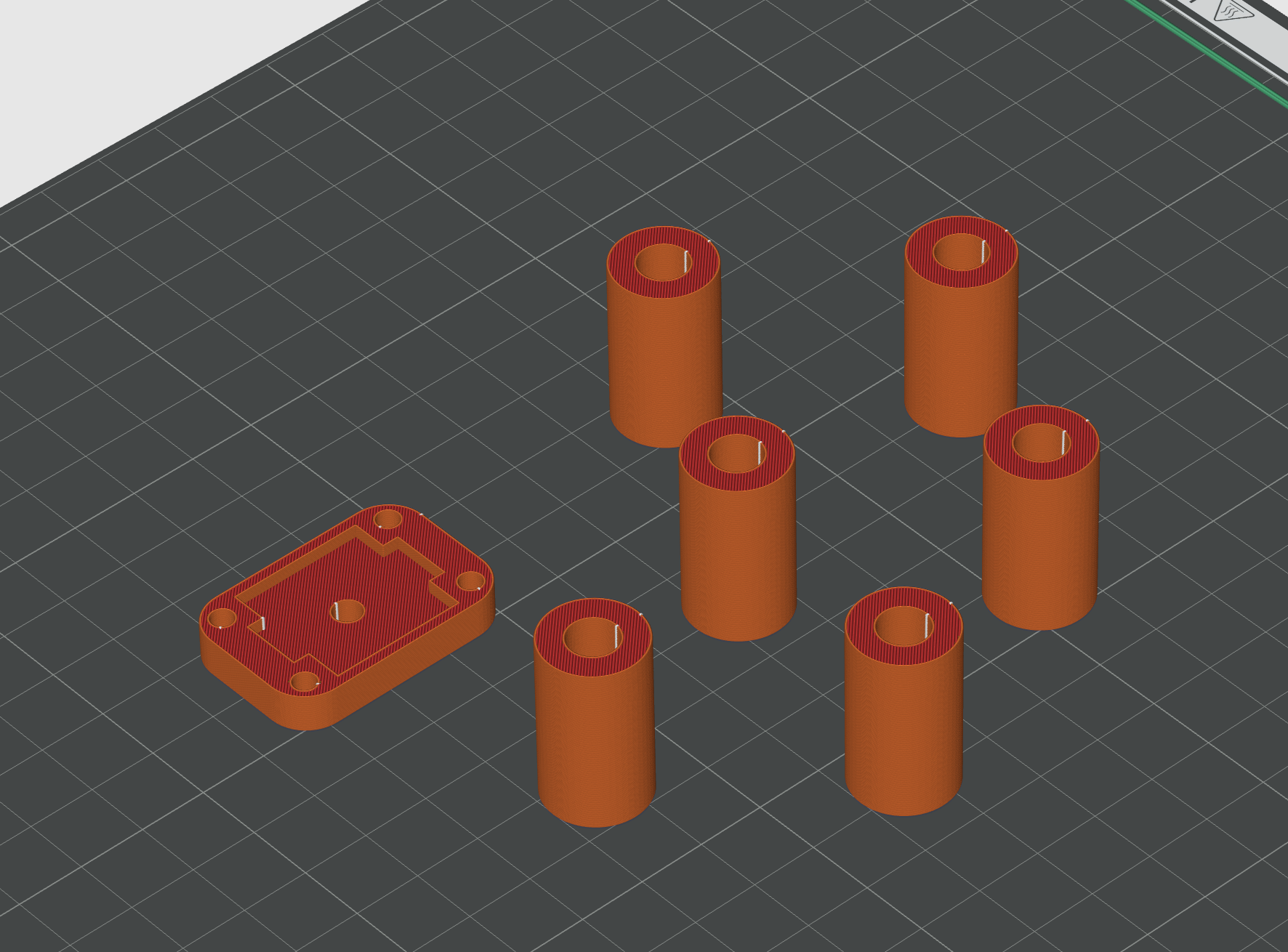

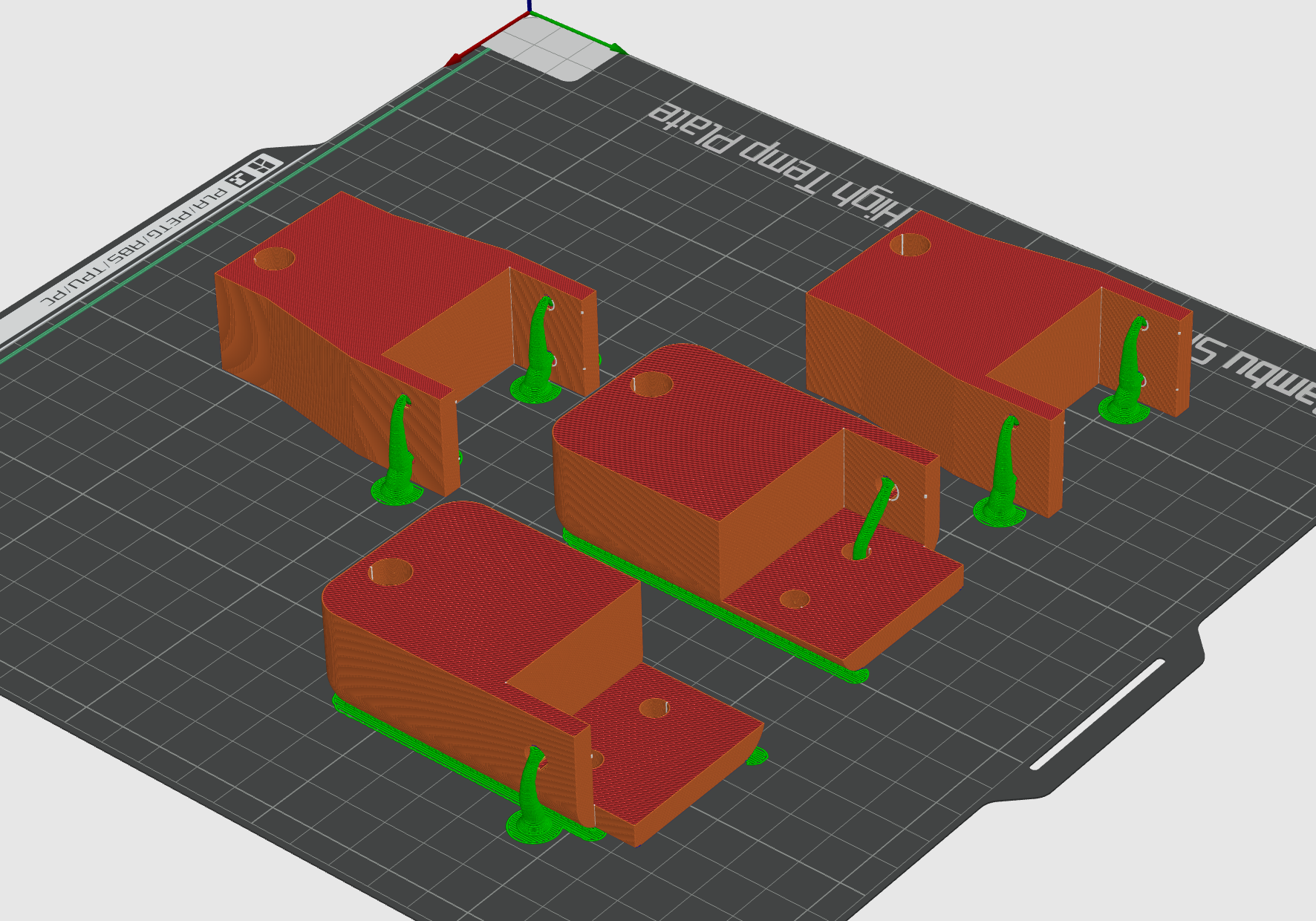

Cài đặt Slicer: 4-5 lớp tường 20% độ đặc ruột (tui dùng cubic) Cấu trúc hỗ trợ dạng cây ABS hoặc PLA pro Tui có đính kèm hình ảnh trong file PDF để chỉ cách định hướng các bộ phận.

Nhắc lại là file PDF đi vào chi tiết hơn nhiều, nên nếu bạn quan tâm đến bản độ này thì hãy vào phần files để xem PDF nha.
