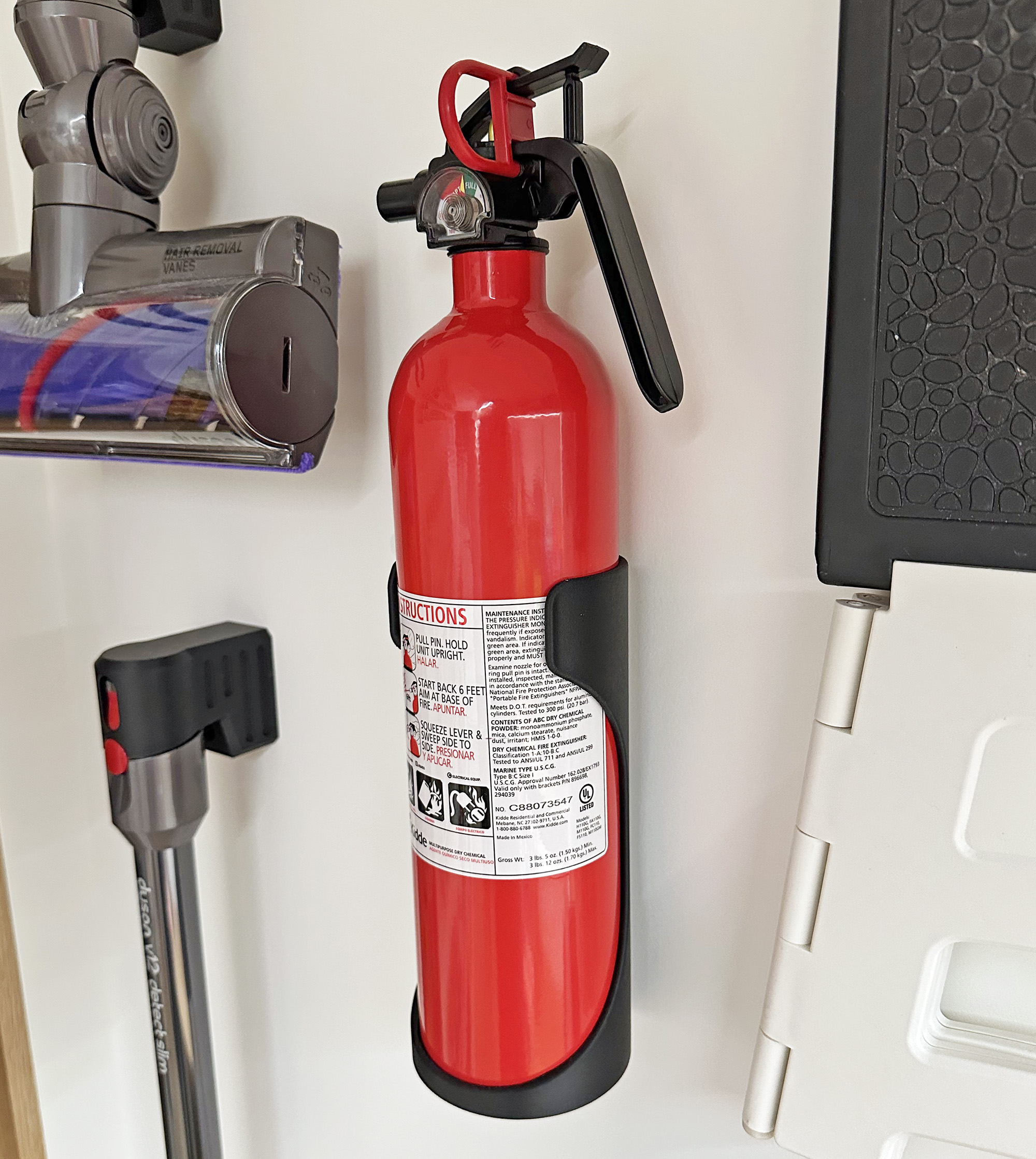

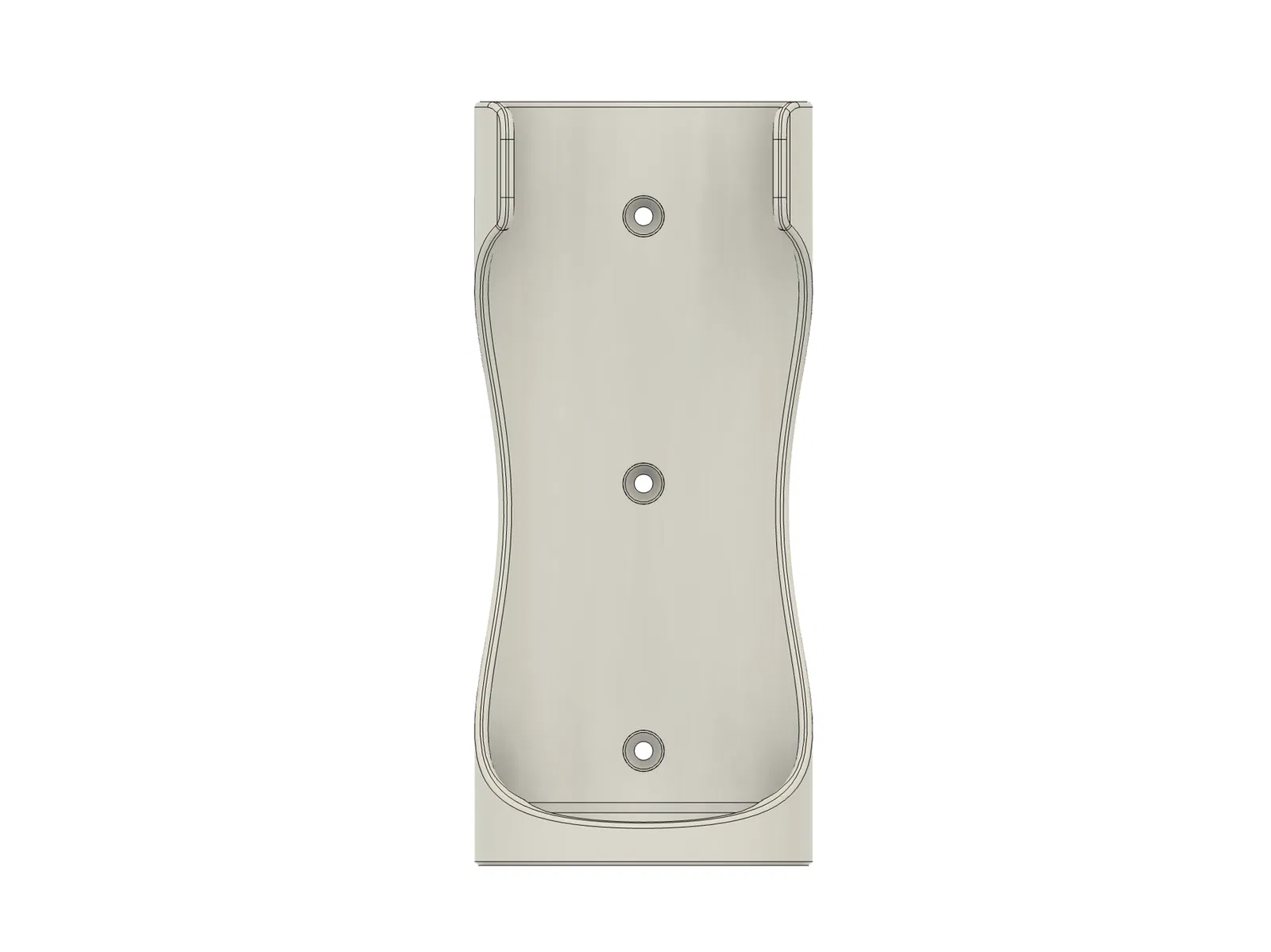

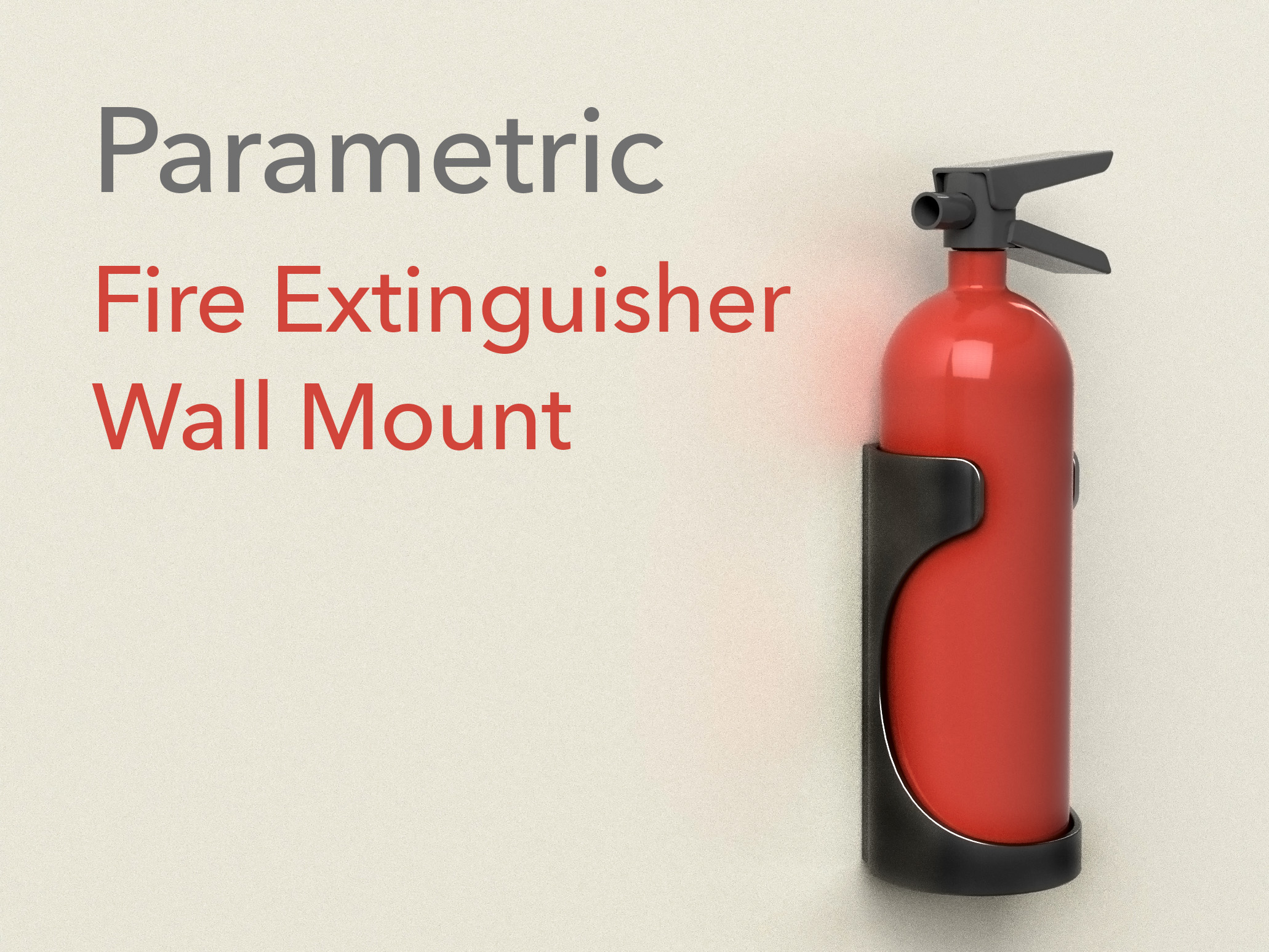

Giá Treo Bình Chữa Cháy (Parametric)

Đây là bản chỉnh sửa từ mẫu treo tường bình chữa cháy cực đỉnh của @franktrebin. Gửi lời cảm ơn chân thành đến anh ấy, nó thực sự là một tác phẩm nghệ thuật. Không chỉ rất hữu dụng và thiết kế tốt cho in 3D, nó còn rất quyến rũ nữa. Kích thước không phù hợp với tôi, nên tôi đã mạnh dạn làm lại thiết kế của anh ấy theo dạng parametric, và thêm một vài cải tiến.

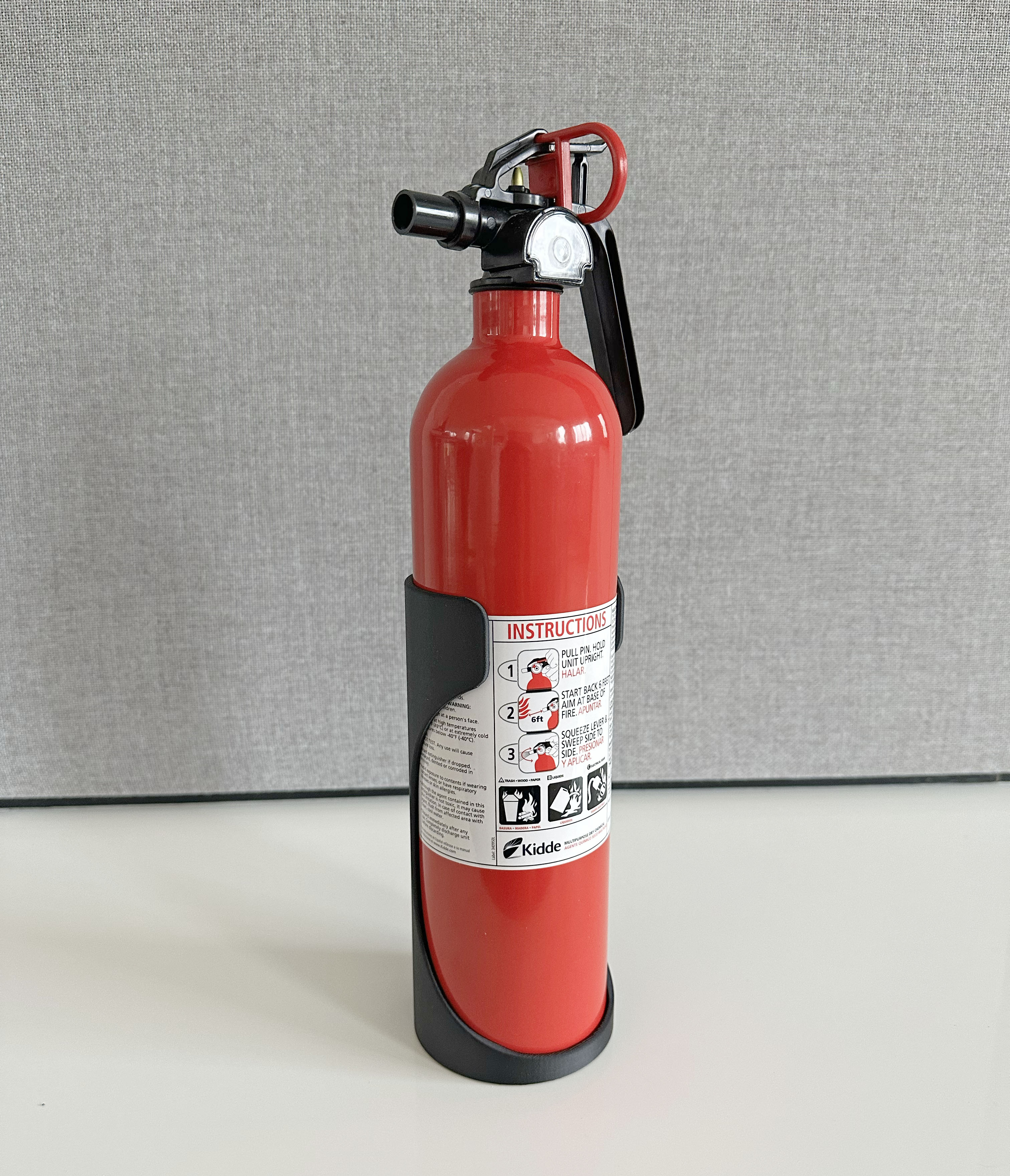

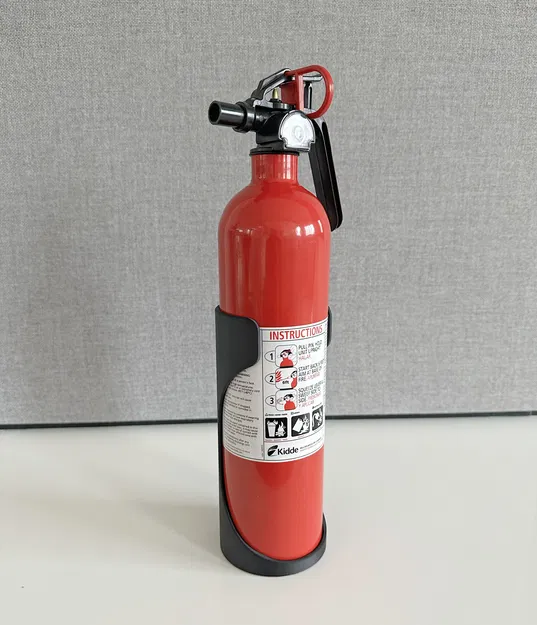

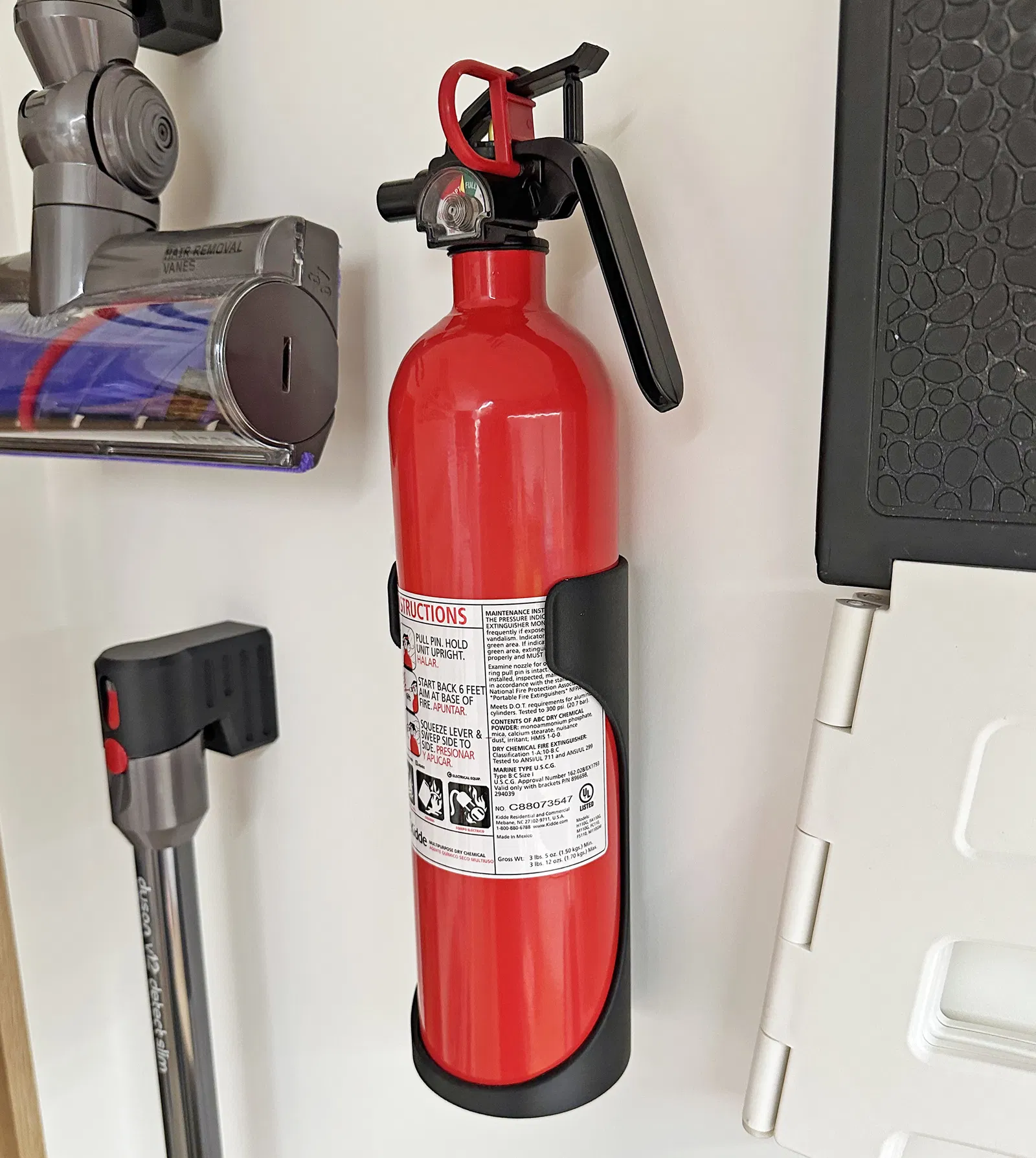

STL/STEP đi kèm được tinh chỉnh cho bình chữa cháy Kidde 3lbs 5-12oz. Các model được liệt kê trên nhãn bao gồm: H110G, FA110G, M110G, FC110, FS110, M110GM. Đường kính bình là 3 ¼" (82.5mm) và cao khoảng 14 ½" (370mm). Phần đế giữ cho nó cao 8" (203 mm).

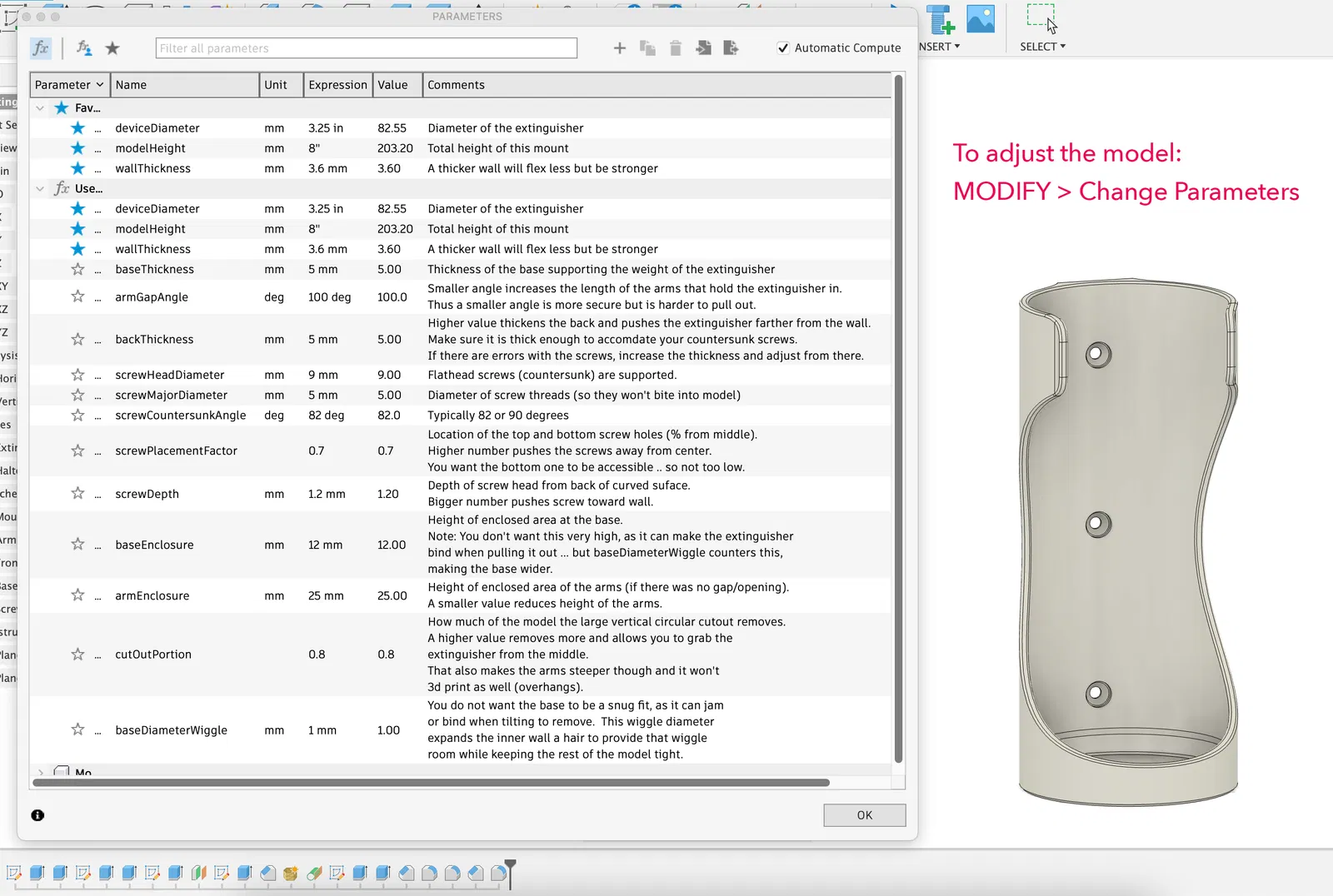

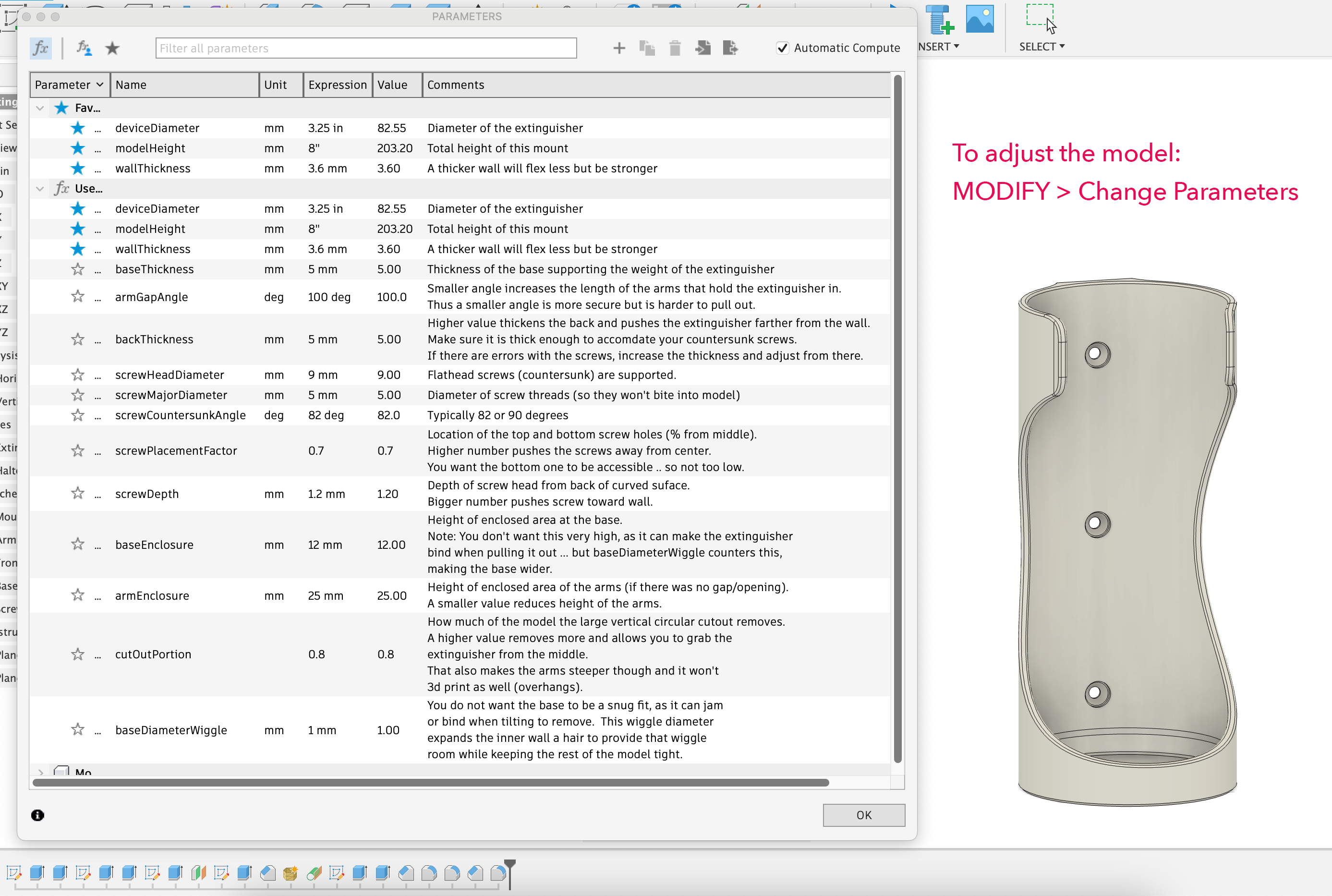

Nếu bạn thích thiết kế này nhưng nó không vừa với bình chữa cháy của bạn.. đừng lo. Miễn là bạn có thể điều hướng Fusion360 đủ để tải và xuất mô hình, bạn có thể tùy chỉnh nó với tệp parametric đi kèm.

Tệp Fusion360 đi xa hơn các tham số cơ bản như đường kính và chiều cao và mô hình điều chỉnh mà không bị lỗi với những thay đổi hợp lý. Ví dụ, thay đổi đường kính và chiều cao cùng nhau.

Vài mẹo in ấn:

• in với phần đế tròn trên mâm in. Không cần support.
• in với đủ lớp tường để lấp đầy hoàn toàn ống và các tay kẹp. 4 lớp tường cho mẫu của tôi.
• in với “Order of walls” là “inner wall/outer wall/inner wall”. Điều đó cho ra các phần nhô hoàn hảo đối với tôi (ít nhất là trên Bambu X1).
• Đặt “Seam Position” ở mặt sau (có thể cần xoay mô hình để mặt sau của mô hình hướng về phía sau mâm in).

Vài mẹo điều chỉnh:

• Có lẽ bạn chỉ cần thay đổi đường kính, và có thể là chiều cao.
• RẤT QUAN TRỌNG - đảm bảo bình chữa cháy rơi hoàn toàn vào đế giữ mà không bị ma sát nhiều. Đảm bảo đáy bình chữa cháy tiếp xúc với đáy đế giữ mà không bị kẹt. Nếu bạn muốn không có độ rơ, tôi khuyên bạn nên cắt mô hình phía trên đường kẻ cho phép lắc lư của đáy (xem bên dưới) để thử khớp.
• Rõ ràng là thành dày hơn sẽ tạo ra các tay kẹp chắc chắn hơn. Bạn vẫn cần một độ rơ nhất định trong ống giữ, vì vậy bạn sẽ ổn với thiết kế hiện tại. Nhưng một lần nữa, bạn có thể cắt và chỉ in phần tay kẹp để thử. Cá nhân tôi đã phải làm dày hơn và dày hơn - in bằng PETG-CF.
• Đừng làm chiều cao của khu vực đáy quá cao. Bạn không cần nó, và nó làm cho việc bị kẹt dễ xảy ra hơn và các dung sai chặt chẽ hơn.
• Đừng làm đế giữ quá cao. Bạn muốn có thể nắm lấy đỉnh của bình chữa cháy và giật nó xuống và ra ngoài bằng đòn bẩy. Lưu ý bạn cũng có thể nắm ở giữa, nhưng điều đó đòi hỏi lực nắm và sức mạnh tay nhiều hơn.

Những cải tiến tôi đã thực hiện cho mẫu gốc:

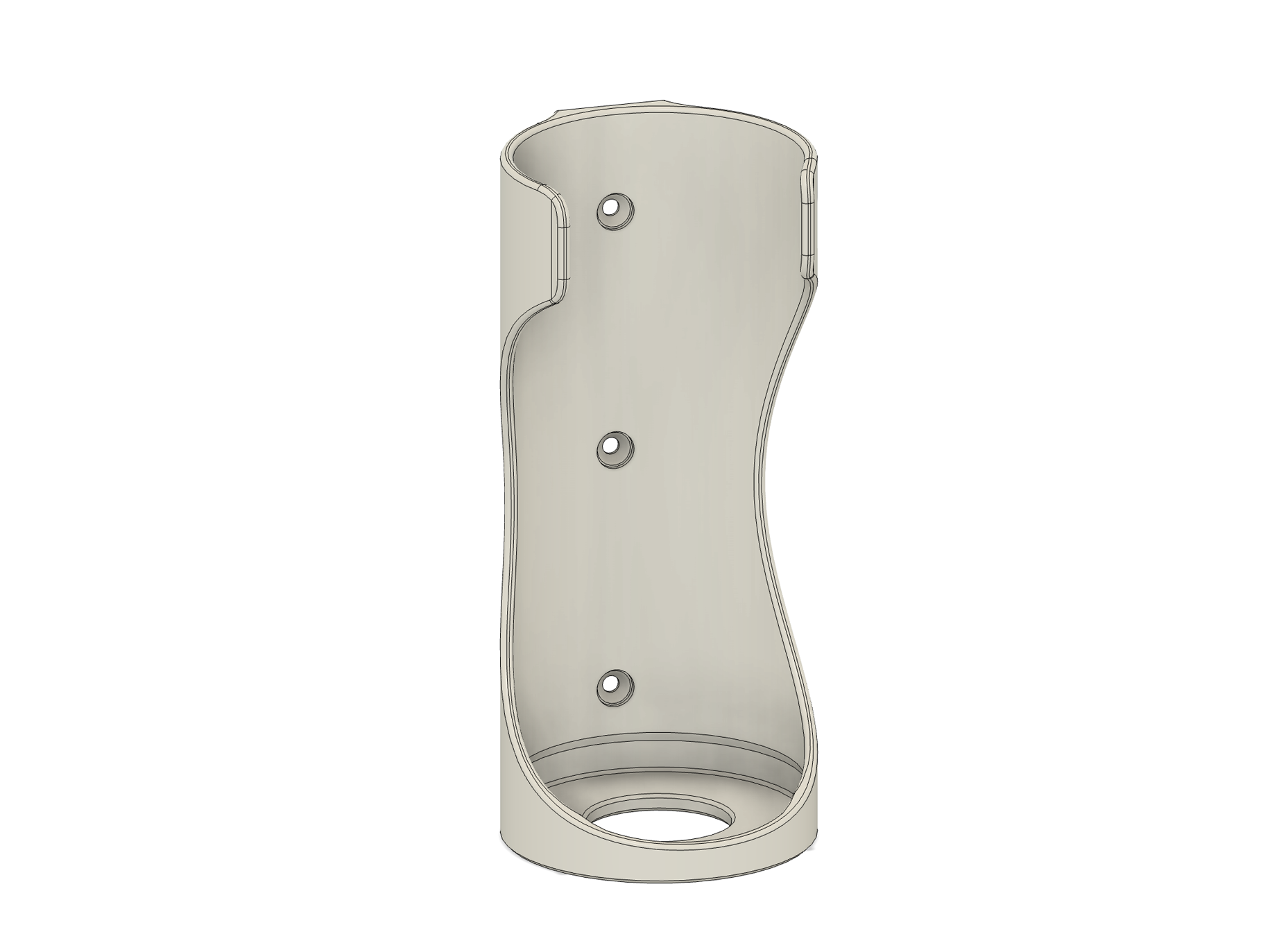

• Thiết kế thành dày hơn tổng thể.

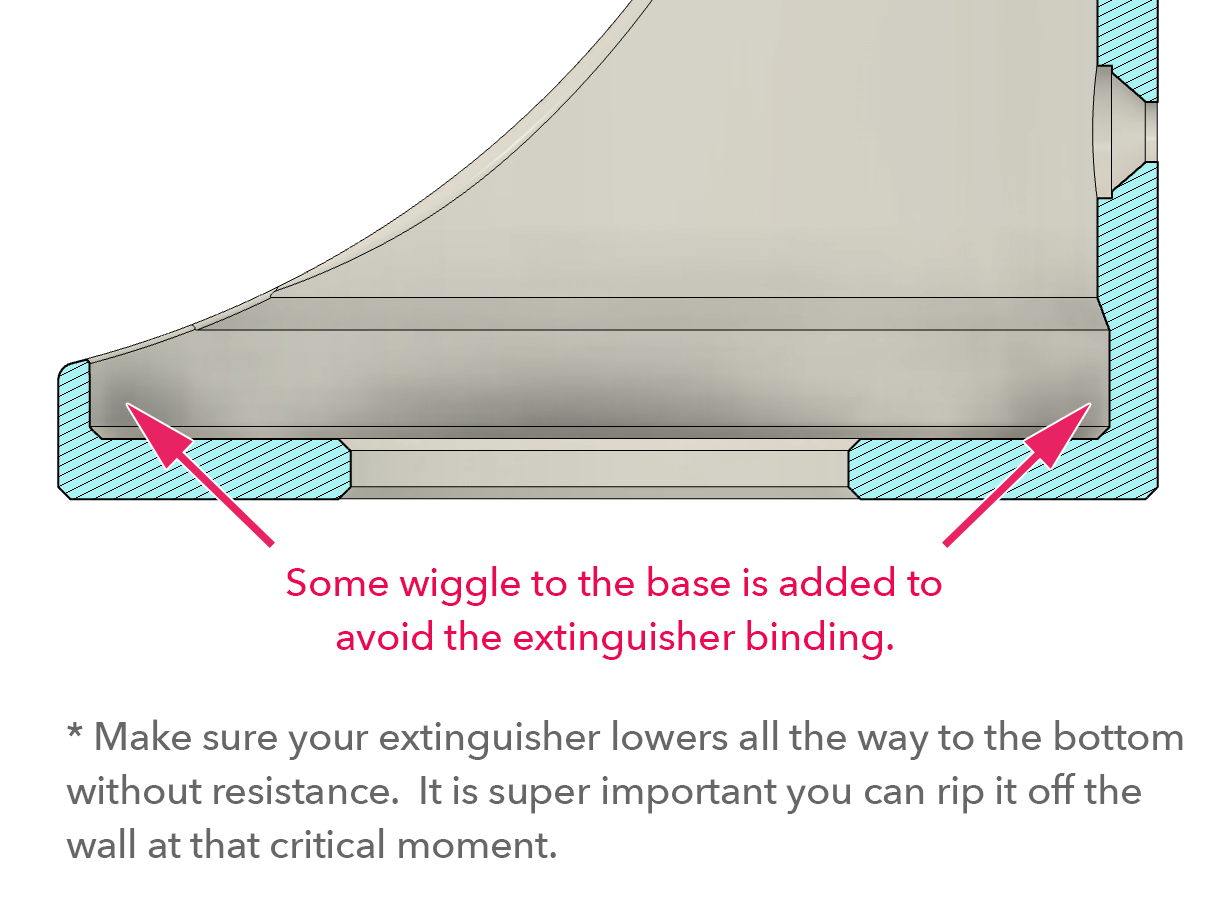

• Độ lắc lư trong đường kính đáy để ngăn chặn việc bị kẹt:

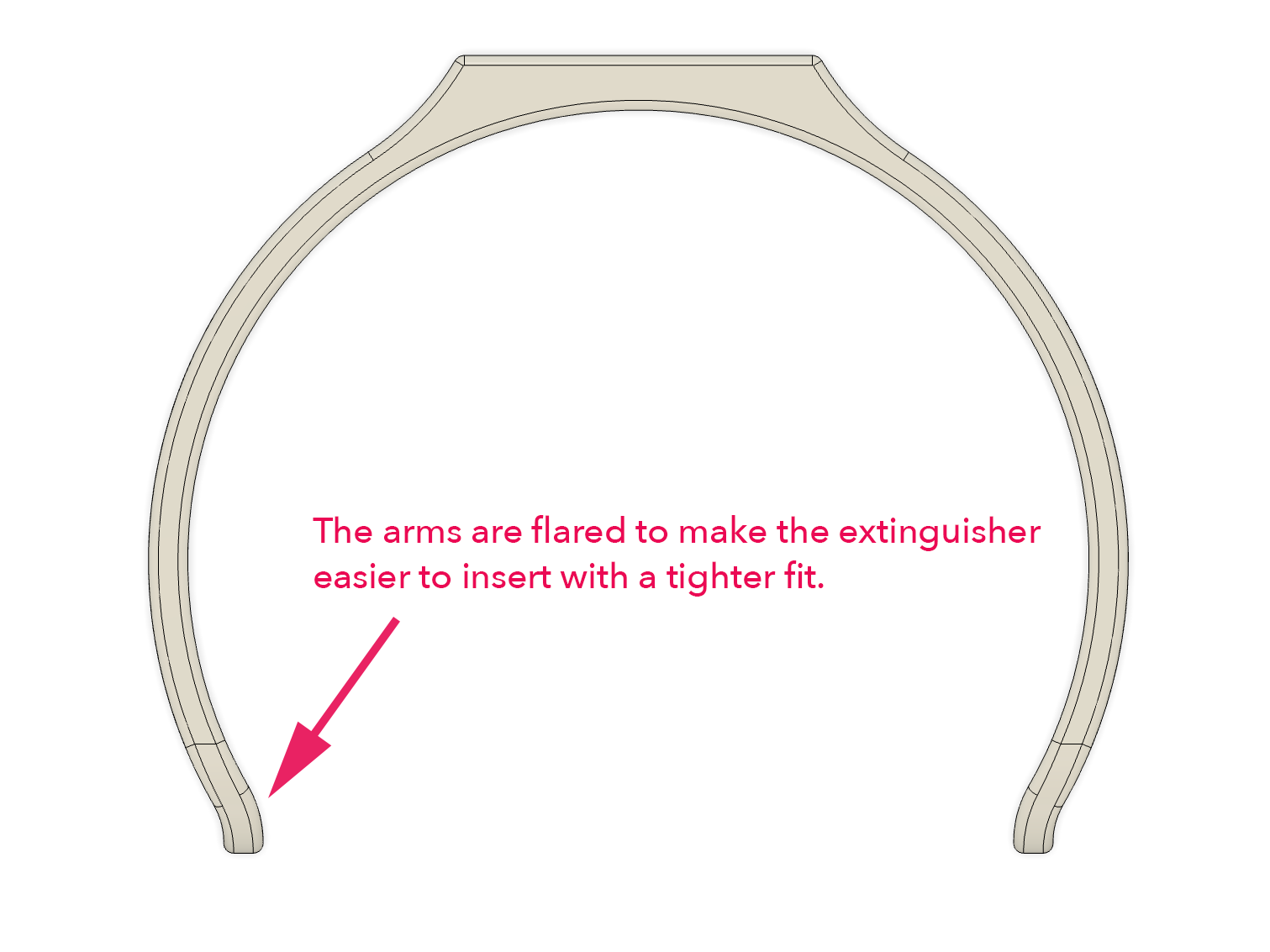

• Tay kẹp loe:
