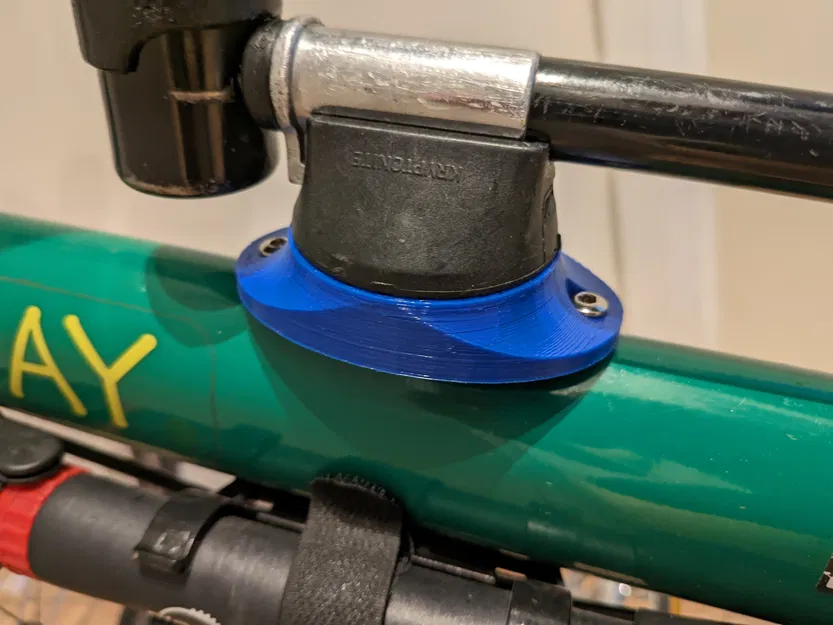

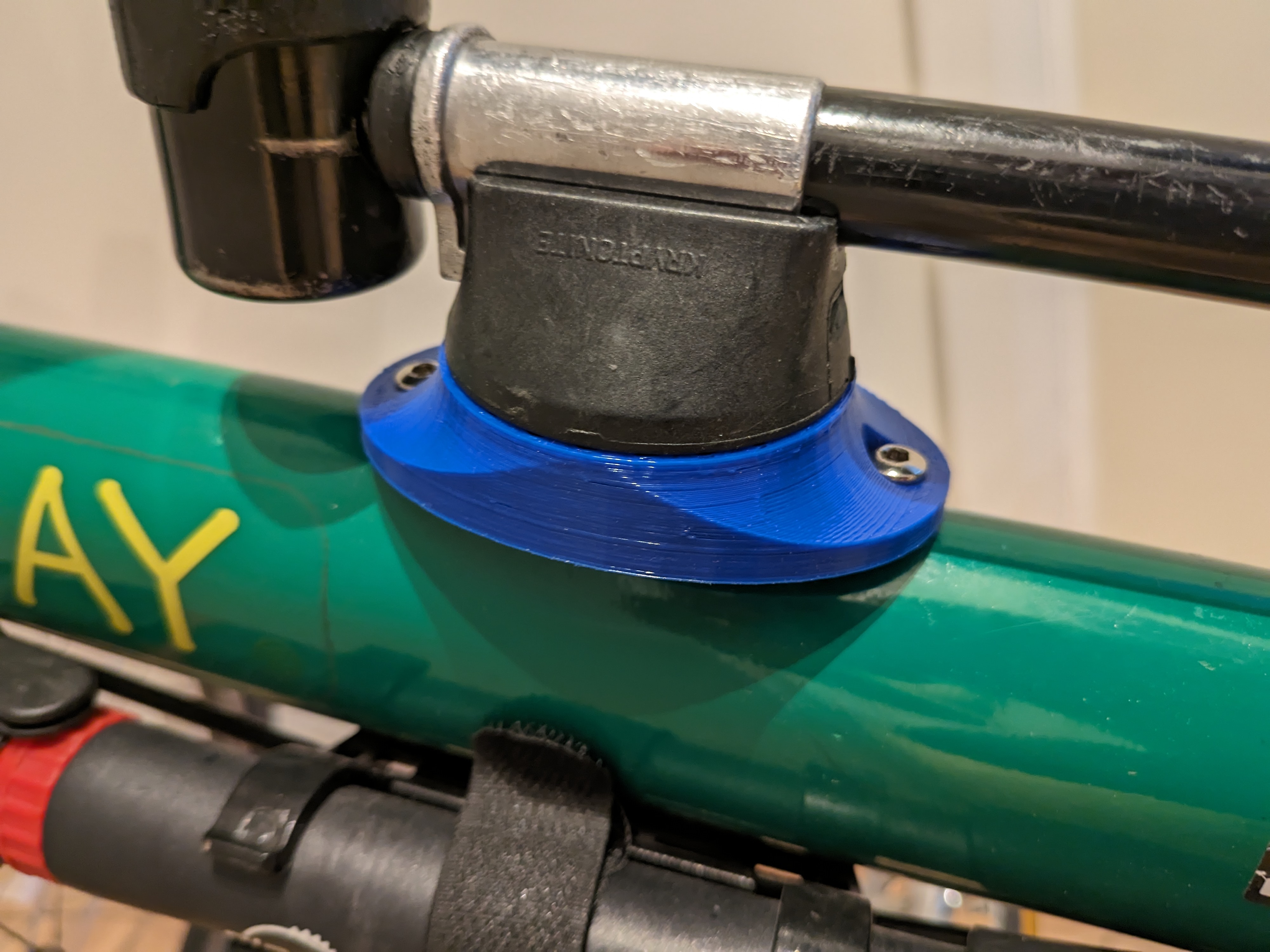

Adapter Gắn Pát Khóa Kryptonite Lên Baga Bình Nước

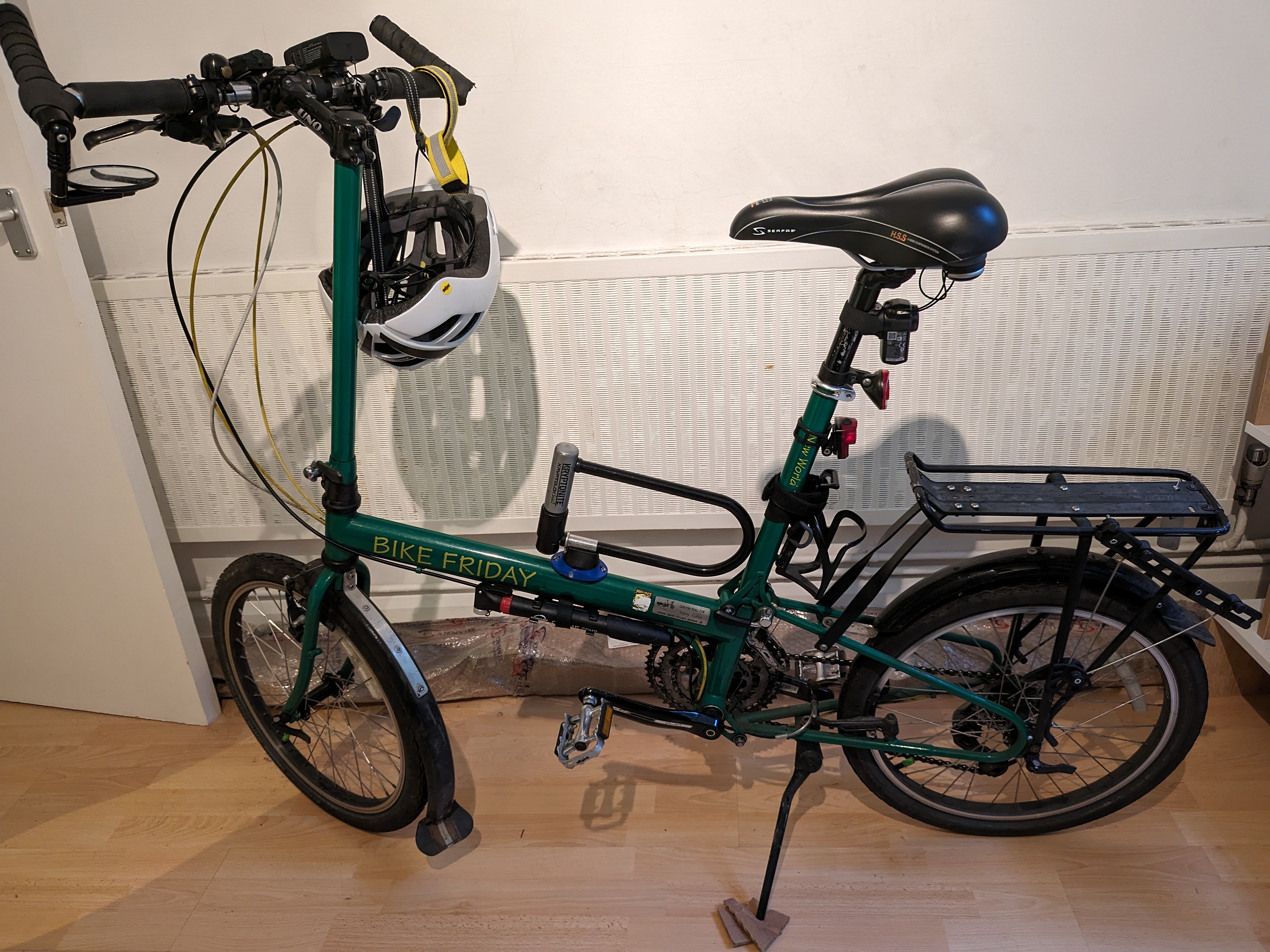

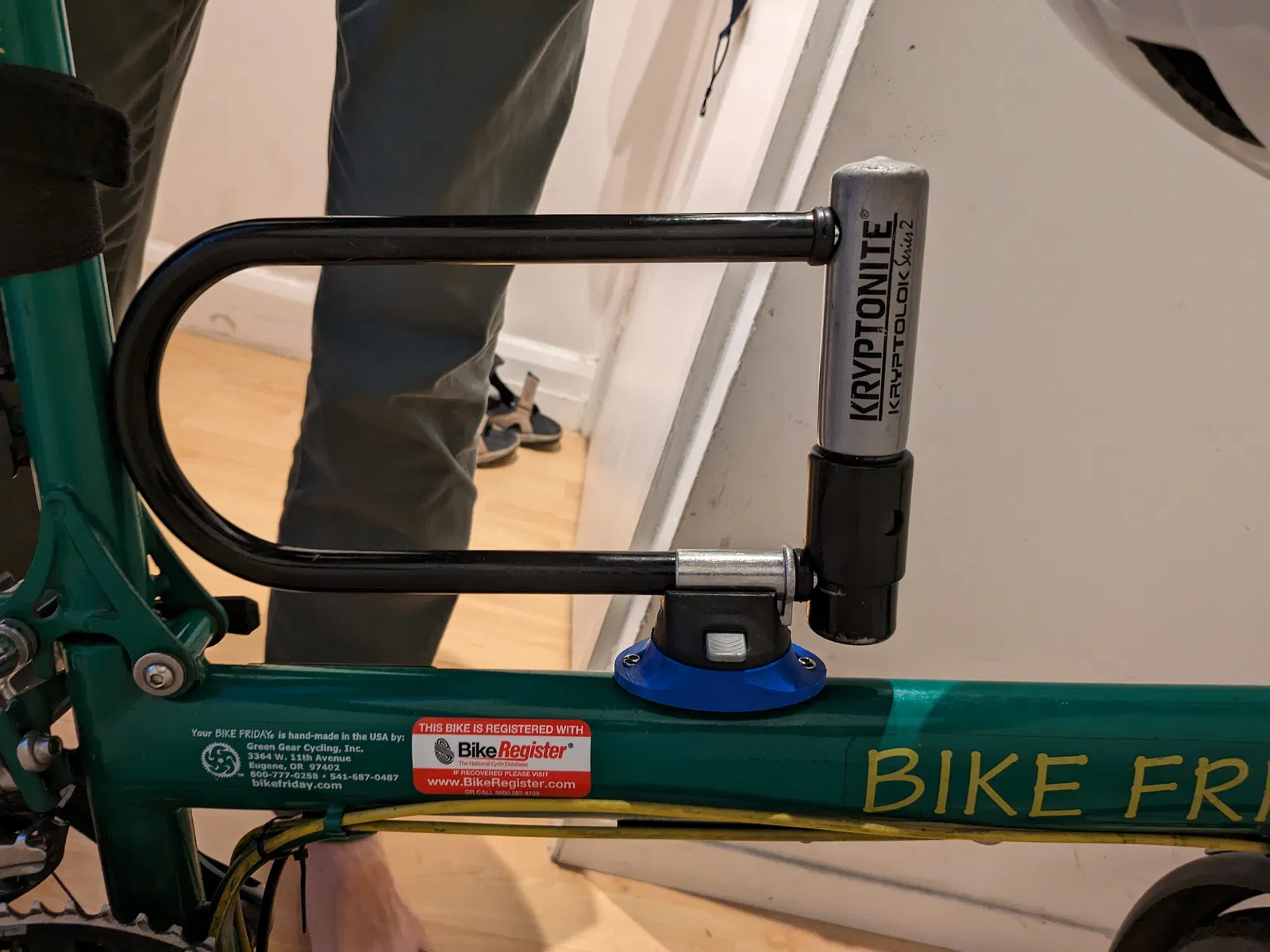

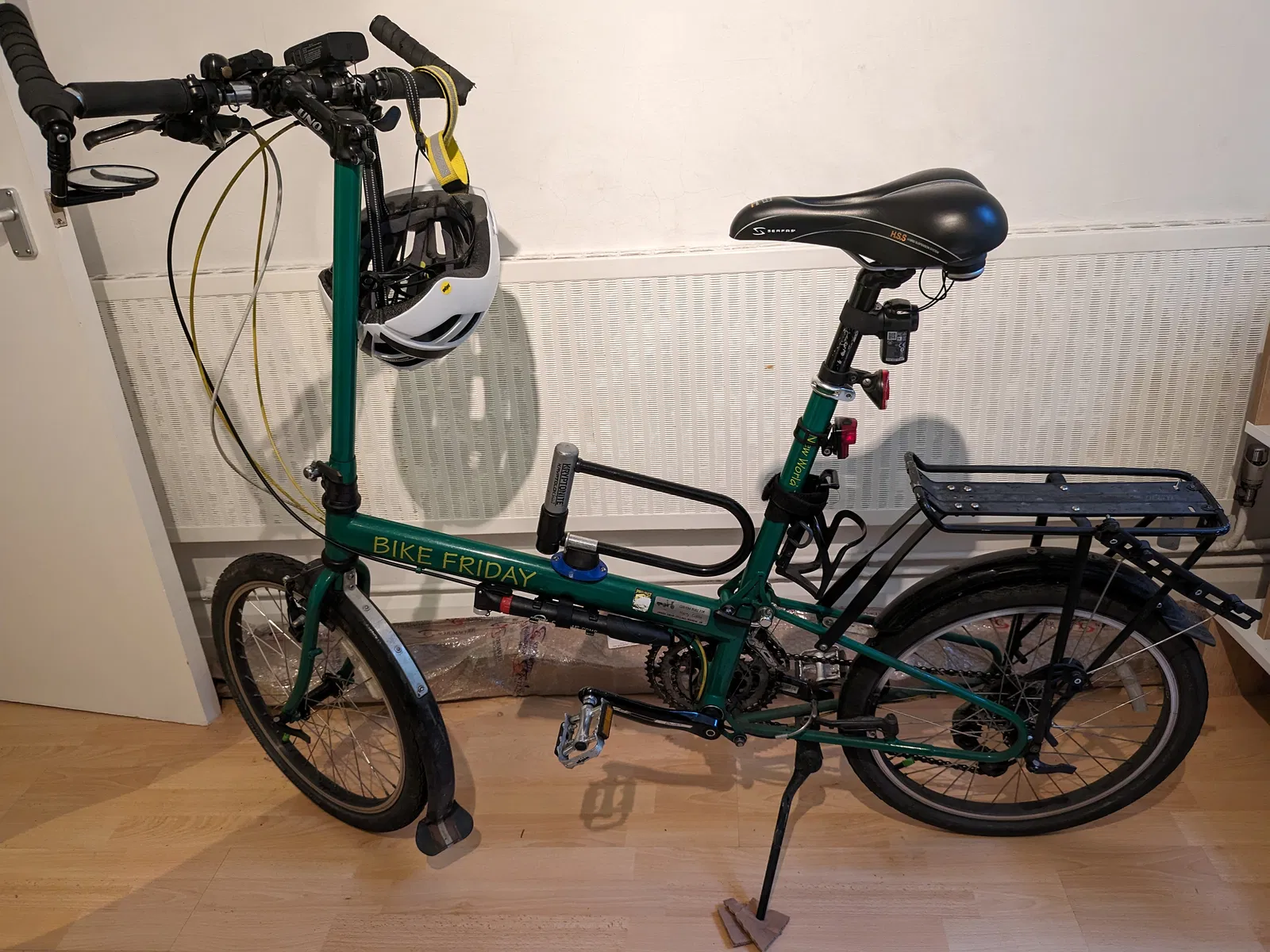

Cùm khóa U-lock của Kryptonite thường đi kèm với một cái pát gá hai mảnh được thiết kế để gắn vào ống sườn xe đạp. Với chiếc xe đạp gấp của mình, không có chỗ nào đặt cái pát này cho ổn, hoặc là nó cứ bị tuột xuống hoài, nên cái adapter này cho phép phần trên của pát được bắt vít vào lỗ gắn baga bình nước tiêu chuẩn (lỗ cách lỗ 64mm).

Để xài, bạn tháo luôn con ốc giữa của cái pát ra, nó sẽ tách thành hai miếng nhựa, con ốc, và một miếng vuông đóng vai trò như cái đai ốc. Sau đó, đặt phần trên của pát lên adapter ở góc mong muốn, thả cái đai ốc vô lỗ ở mặt dưới, rồi vặn con ốc qua lỗ ở mặt trên. (Cái lỗ vặn ốc cố ý làm hơi nhỏ, để ren của con ốc nó bám vào hai bên. Nếu bạn in bằng vật liệu cứng hơn PLA hoặc ABS, bạn có thể muốn khoét rộng cái lỗ ra bằng cách chỉnh sửa biến bolt_diameter trong mẫu Onshape trước khi in.)

Mẫu Onshape

Tôi không có liên quan gì tới Kryptonite.

Lịch sử thay đổi

v2:

• Làm dày phần nhựa bên dưới cái stud trung tâm, vì cái này bị gãy với mình hôm đi phượt. (Không hiểu sao v1 mình làm có mấy ly vậy trời…)
• Dời cái pát gắn khóa ra 1.5mm so với lỗ gắn baga bình nước, để nó gắn vừa hơn trên xe của mình.
