Giá đỡ JetKVM 1U Rackmount

Chào mọi người! Nếu các bạn ở đây, chắc là các bạn muốn một giải pháp gắn kết đẹp mắt cho JetKVM của mình vào chuẩn khung rack 1U. Các bạn may mắn rồi đấy!

Dưới đây tôi đã phác thảo các tùy chọn cho cả giải pháp in 3D hoàn toàn, cũng như các giải pháp lai ghép sử dụng các tấm nhôm cắt laser kết hợp với các bộ phận in 3D, và các khuyến nghị về phần cứng đi kèm cho từng loại. Tất cả các liên kết đều ở Mỹ và không phải liên kết liên kết.

Cấu hình in 3D hoàn toàn

Ghi chú

• Các tệp có thể tìm thấy trong thư mục “Fully 3D-Printed Files”.
• Có sẵn ở cấu hình ngắn 1-2 module và cấu hình đầy đủ chiều rộng 1-4 module (kết hợp các nửa module ngắn 1-2 module trái và phải).
• Có thể in hoàn toàn trên các kích thước bàn in 3D phổ biến, nhỏ tới 255x255mm (cho cấu hình đầy đủ chiều rộng; các mẫu ngắn có thể in trên máy in nhỏ hơn nữa).
• Có thể in hai màu để tạo hiệu ứng nổi bật đẹp mắt (chỉ dành cho cấu hình đầy đủ chiều rộng).

Phần cứng yêu cầu

1. 2x Vít máy SHCS M2x16 (cho mỗi module - tối đa 8x tổng cộng với 4 module) - iexcell - Amazon
   • Đây là gói 100 chiếc. Bạn sẽ có đủ phụ tùng thay thế. Đừng ngần ngại tìm một bộ kết hợp bao gồm vít SHCS M2x16 nếu bạn không muốn 100 chiếc.
2. 6x Ốc vít ren nhiệt bằng đồng thau M3x4x5 (CHỈ CẦN THIẾT cho cấu hình đầy đủ chiều rộng) - PEUTIER - Amazon
   • Bộ này bao gồm đầu ren nhiệt cho mỏ hàn của bạn, và phù hợp với hầu hết các mỏ hàn kiểu gốm cũ. Tổng cộng 120 chiếc (chúng hết nhanh nếu bạn in nhiều bộ phận chức năng).
3. 6x Vít máy SHCS M3x12 (CHỈ CẦN THIẾT cho cấu hình đầy đủ chiều rộng) - iexcell - Amazon
   • Một gói 100 chiếc khác. Như trên, có đủ phụ tùng thay thế, và đừng ngần ngại tìm các tùy chọn thay thế.

Cấu hình Slicer và thông tin

• Tất cả các mô hình đều được lưu ở hướng chính xác với mặt bàn in. Bạn có thể xoay bộ phận, nhưng đừng thay đổi mặt tiếp xúc với bàn in!
• KHÔNG yêu cầu hỗ trợ cho bất kỳ mô hình nào. Tắt hỗ trợ trong slicer của bạn cho các mô hình này.
• Cài đặt Slicing Khuyến nghị:
  • Độ cao lớp: 0.2mm
  • Chu vi: 4
  • Lớp trên/dưới: 5
  • Lòng trong: 40%
  • Để giúp ngăn ngừa cong vênh bộ phận, vui lòng đợi cho đến khi bàn in nguội hoàn toàn trước khi lấy bộ phận ra khỏi bàn! (Điều này đặc biệt quan trọng đối với các bộ phận có chiều rộng đầy đủ!)

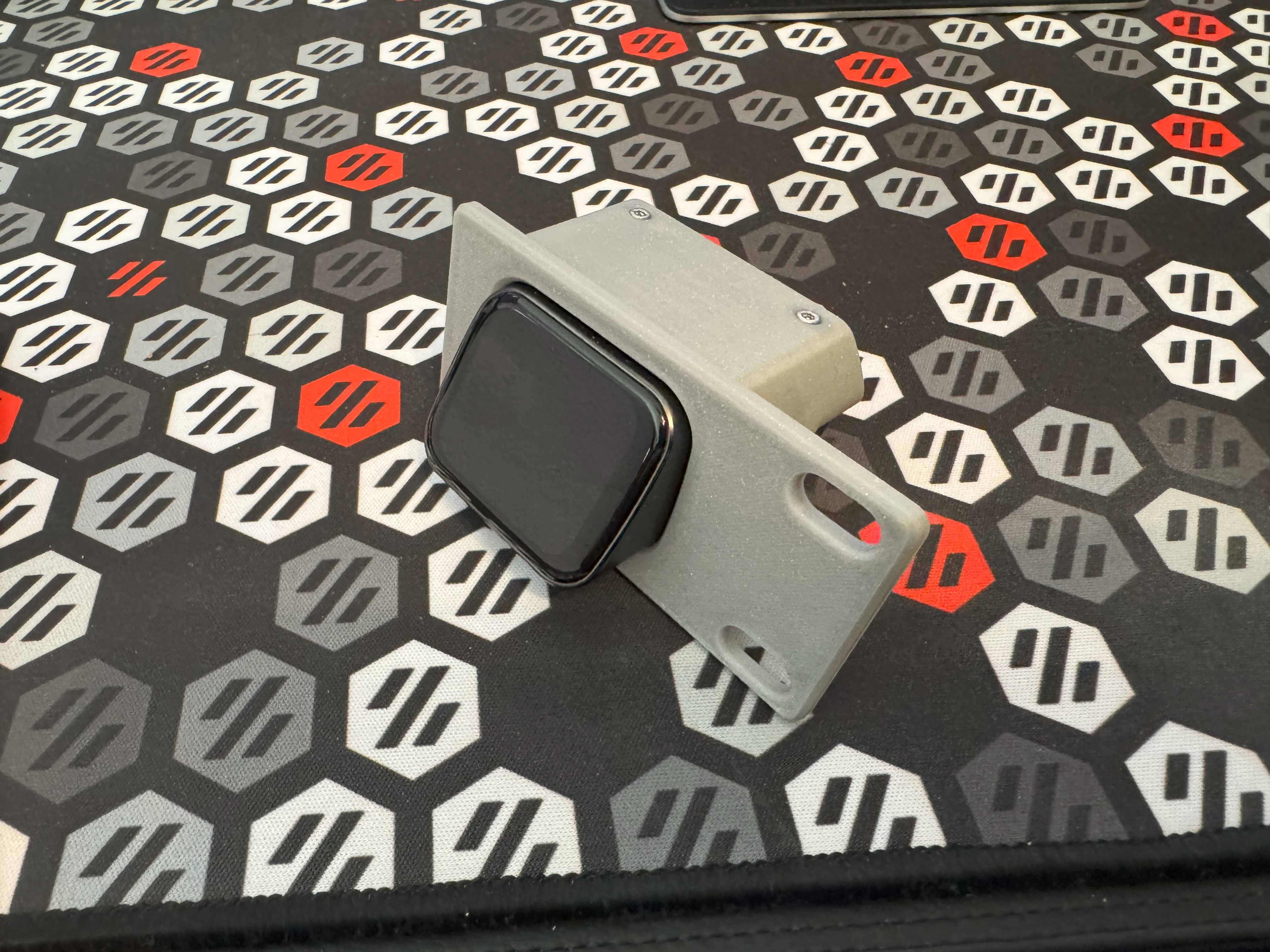

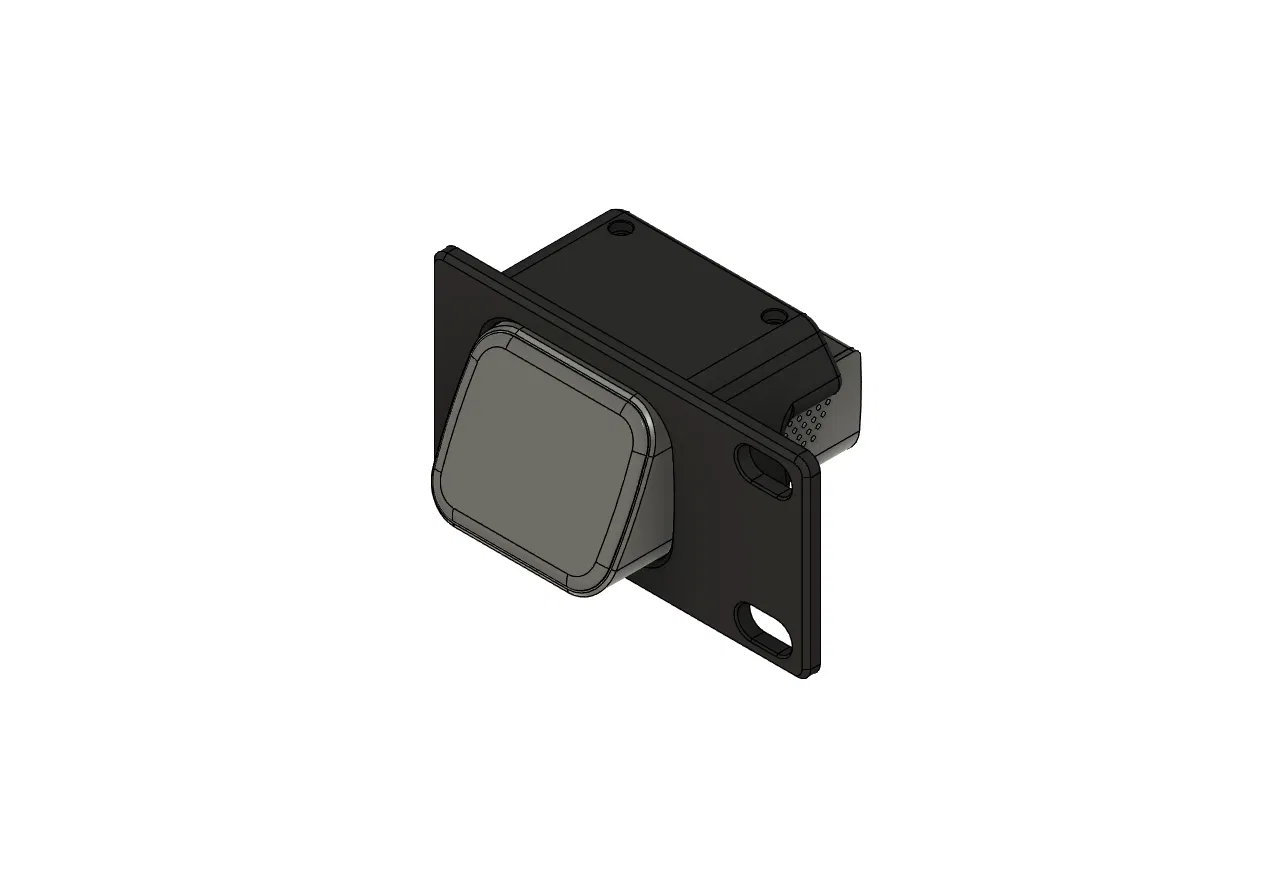

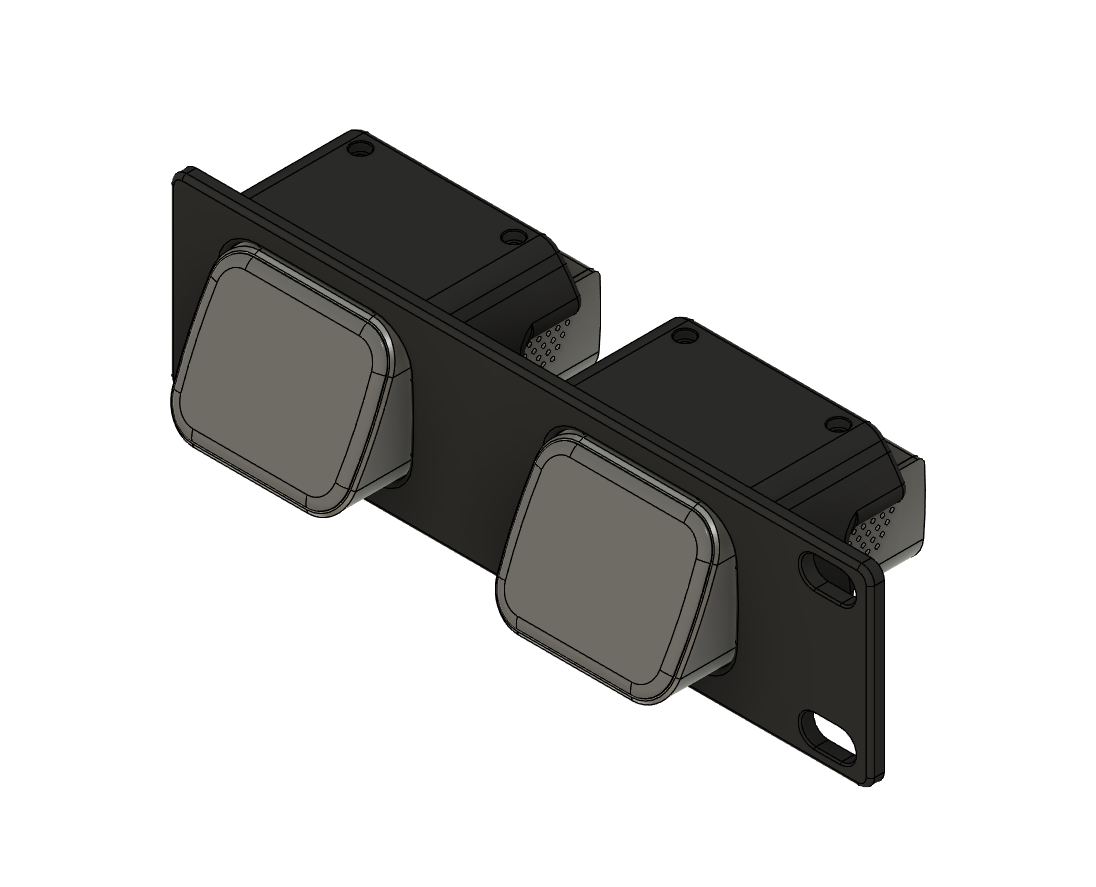

Thông tin mẫu ngắn

• Chọn cấu hình cụ thể của bạn từ các tệp STL trong danh sách, và nhập vào slicer của bạn.
  • Các mẫu ngắn sẽ được liệt kê với "Short" trong tiêu đề của chúng.
  • Các tệp được liệt kê là "Left Mount" sẽ gắn vào nửa bên trái của rack. Các tệp được liệt kê là "Right Mount" sẽ gắn vào nửa bên phải của rack.

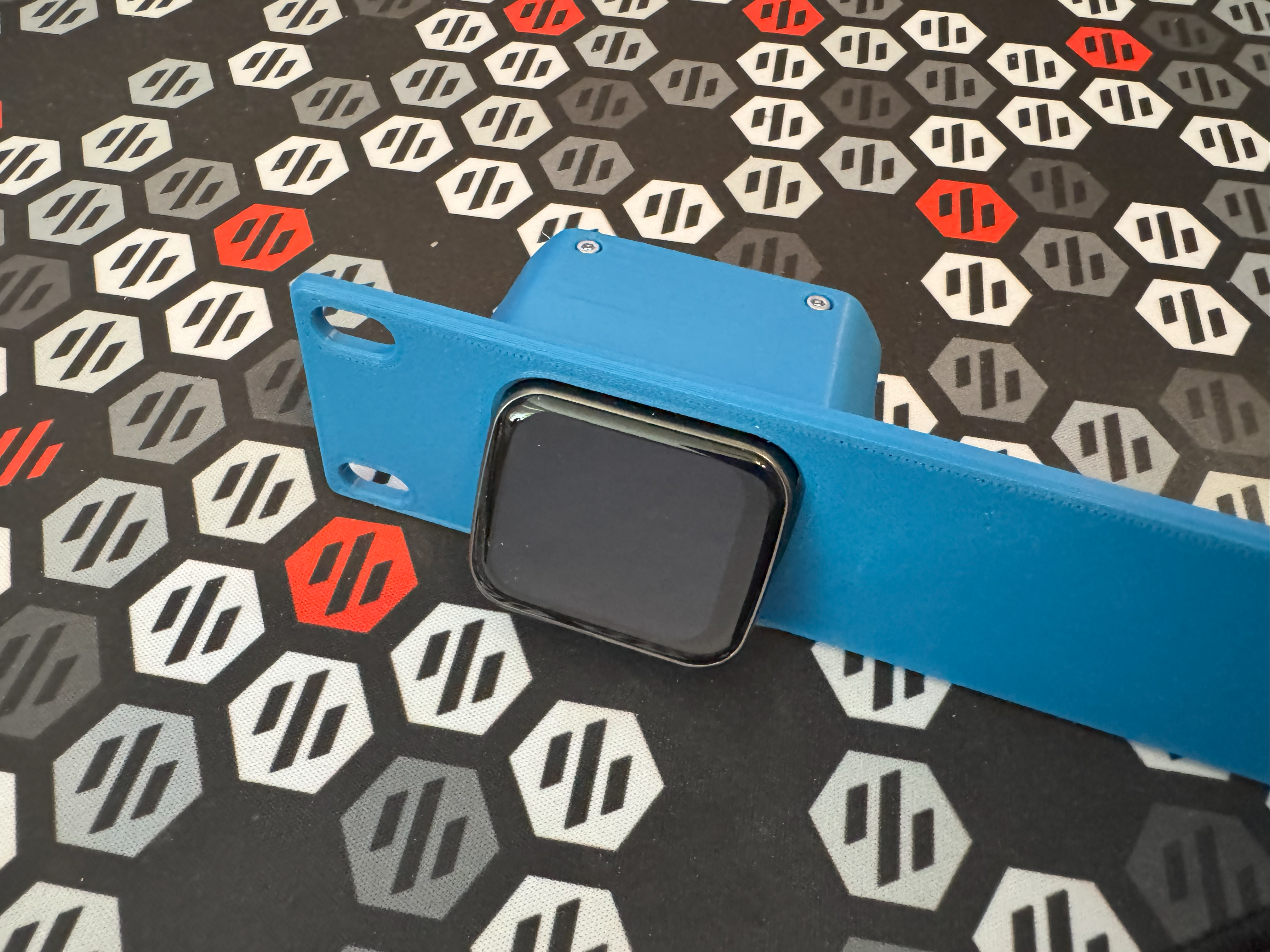

Lắp ráp mẫu ngắn

1. Tháo 2x vít đầu Phillips ở trên cùng của module JetKVM, và trượt module vào vỏ in 3D cho đến khi các lỗ vít trên bộ phận in khớp với các lỗ trên thiết bị JetKVM.
2. Lắp 2x vít máy SHCS M2x16mm (cho mỗi module) qua bộ phận in và vào module JetKVM. Vặn chặt các vít bằng cờ lê lục giác có kích thước phù hợp.
3. Kết nối cáp với thiết bị JetKVM và lắp JetKVM vào rack.
   • Hãy cẩn thận khi vặn giá đỡ đã in vào rack máy chủ/mạng của bạn, và hãy cẩn thận không vặn quá chặt các vít giữ rack!

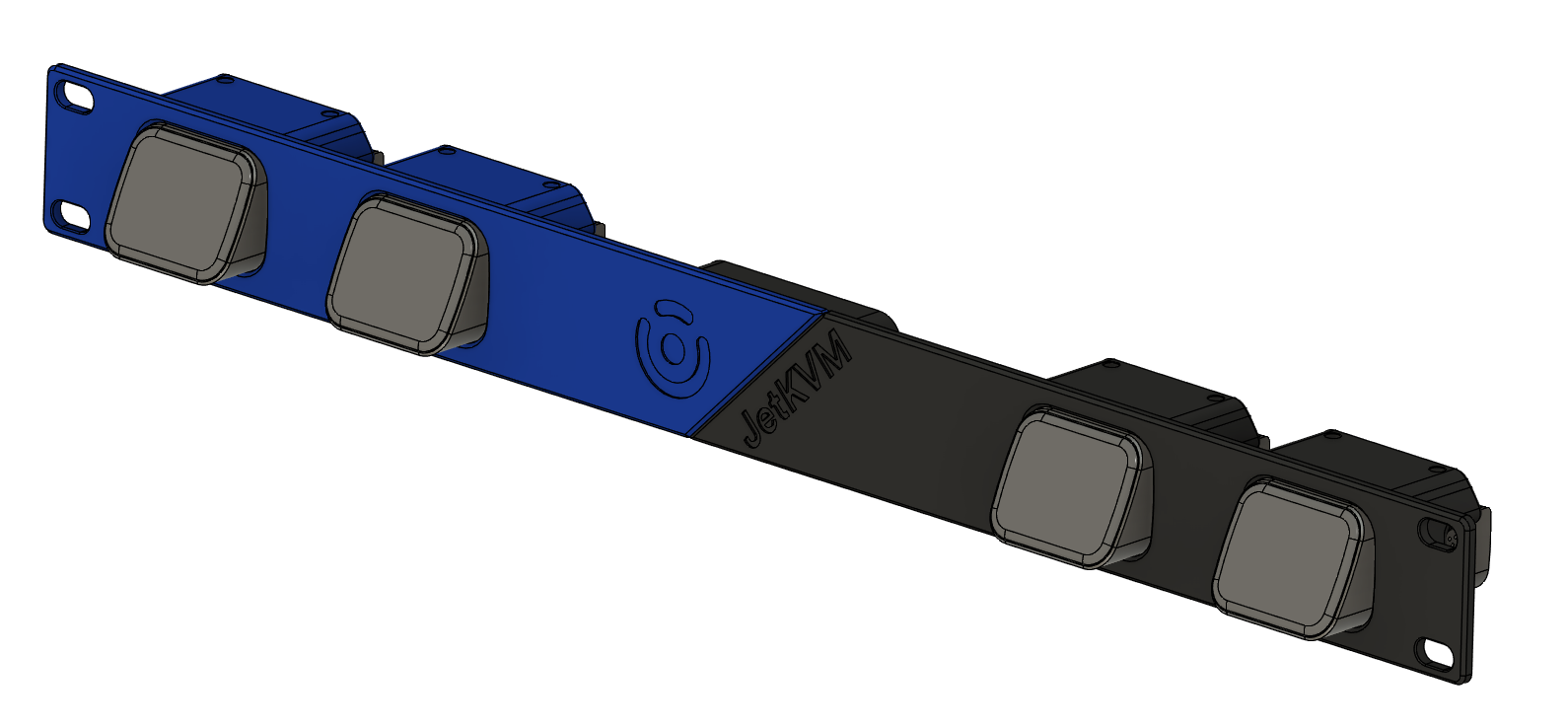

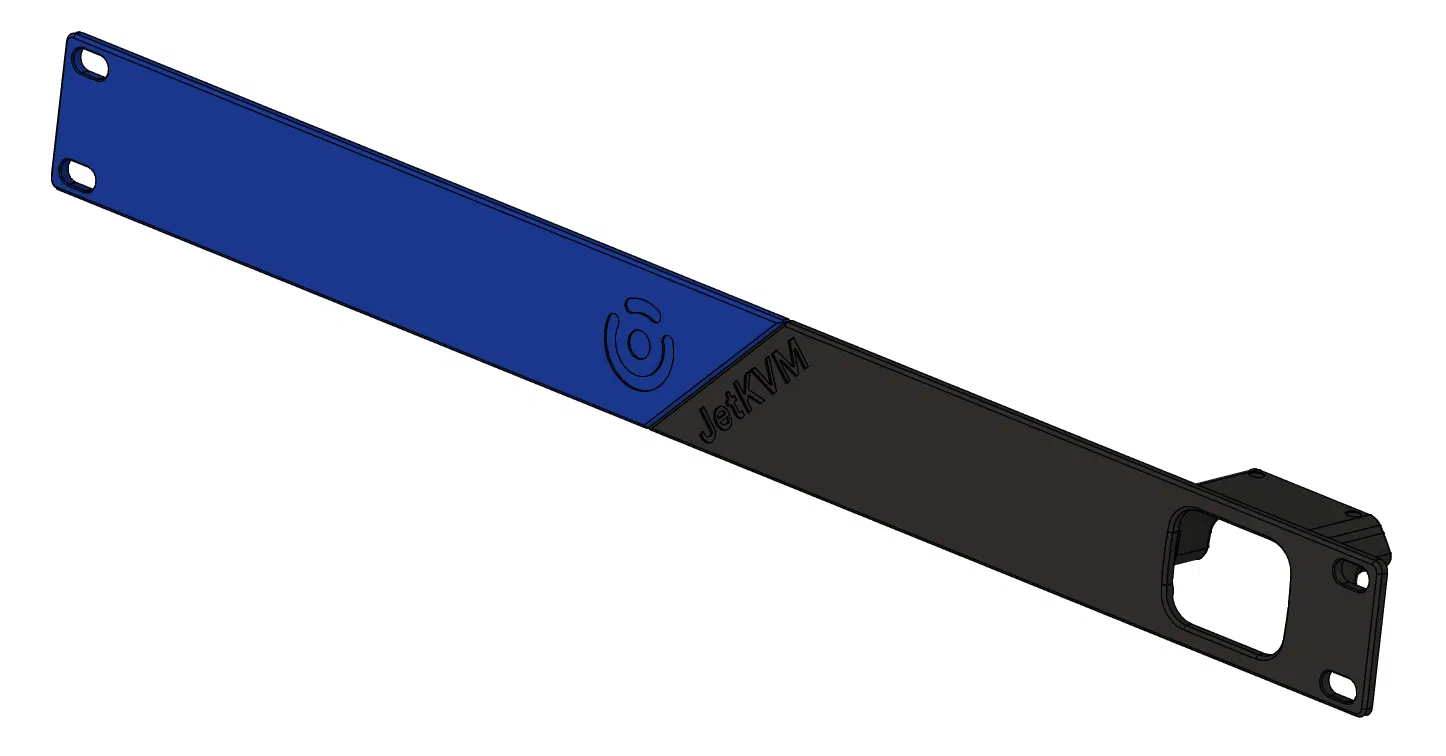

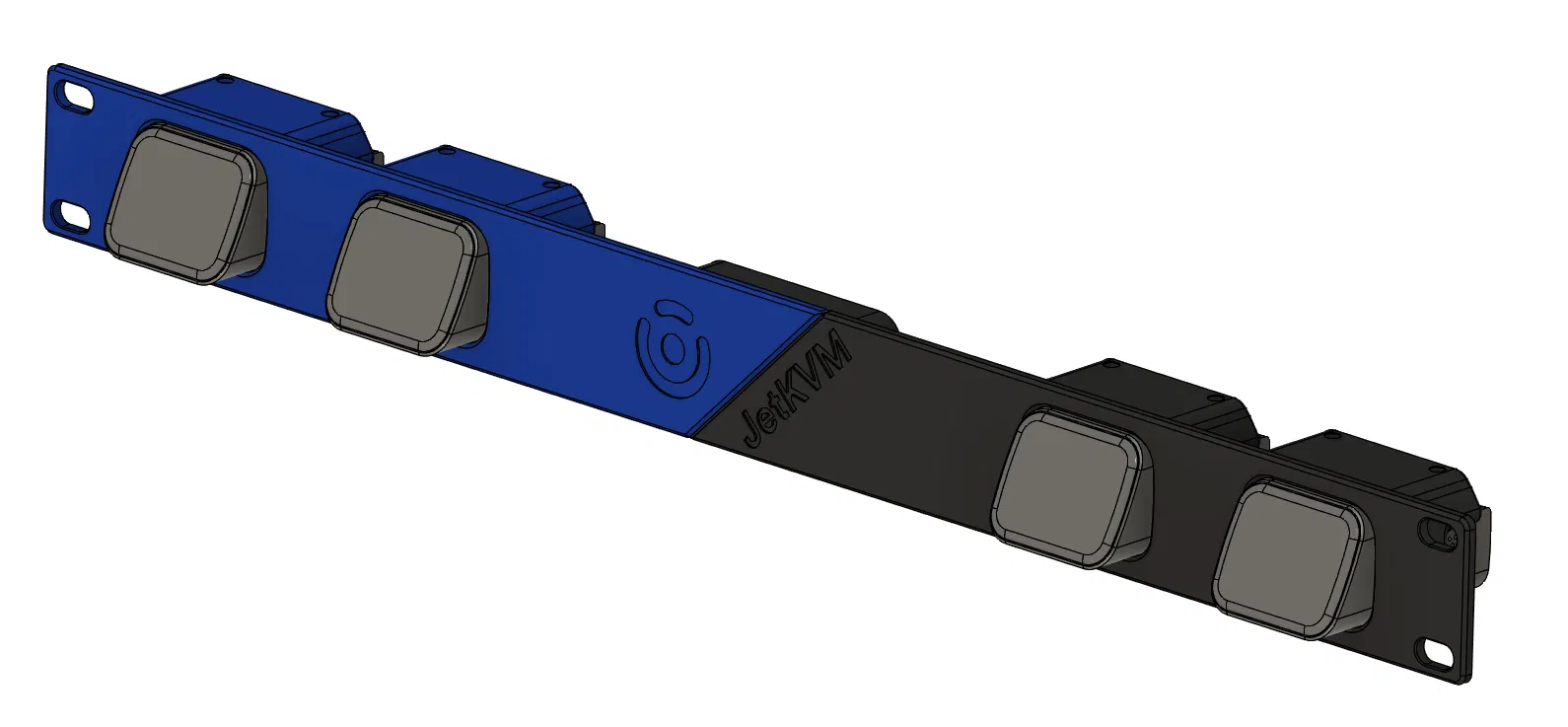

Thông tin mẫu chiều rộng đầy đủ

• Bạn sẽ cần một tùy chọn "Left" và một tùy chọn "Right" cho giá đỡ 1U có chiều rộng đầy đủ.
• Chọn một trong 3 tùy chọn module cho mỗi bên: 1x Module, 2x Module, Trống
  • 1x Module Trái + Module Trống Phải = 1x module JetKVM ở phía bên trái của giá đỡ.

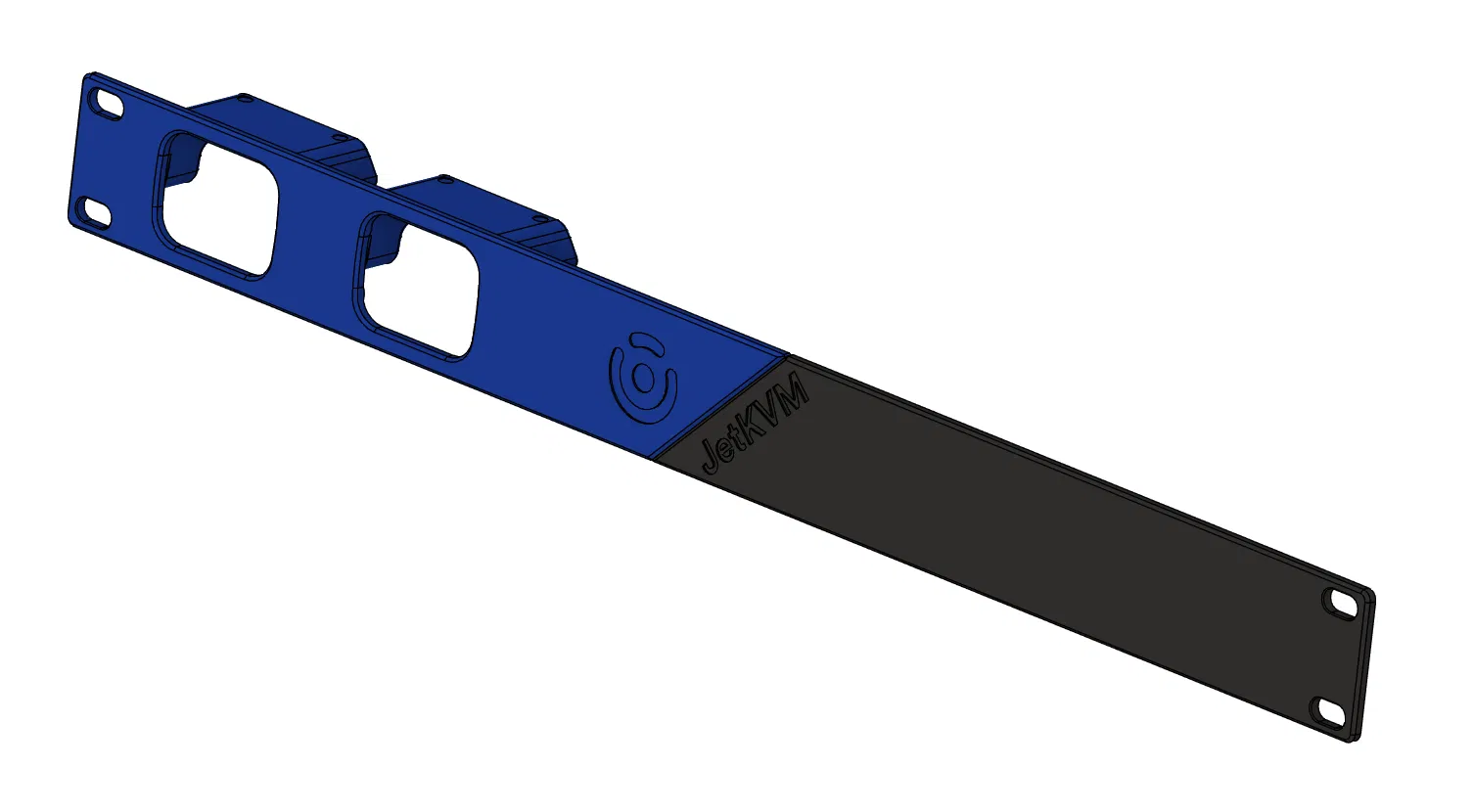

  • 2x Module Trái + 1x Module Phải = Tổng cộng 3x module JetKVM, với 2 ở phía bên trái và một ở phía bên phải của giá đỡ.
  • 1x Module Trống Trái + 1x Module Trống Phải = Tấm che hoàn toàn trống với logo JetKVM... Không hữu ích để gắn các thiết bị JetKVM, nhưng hữu ích như một tấm che!

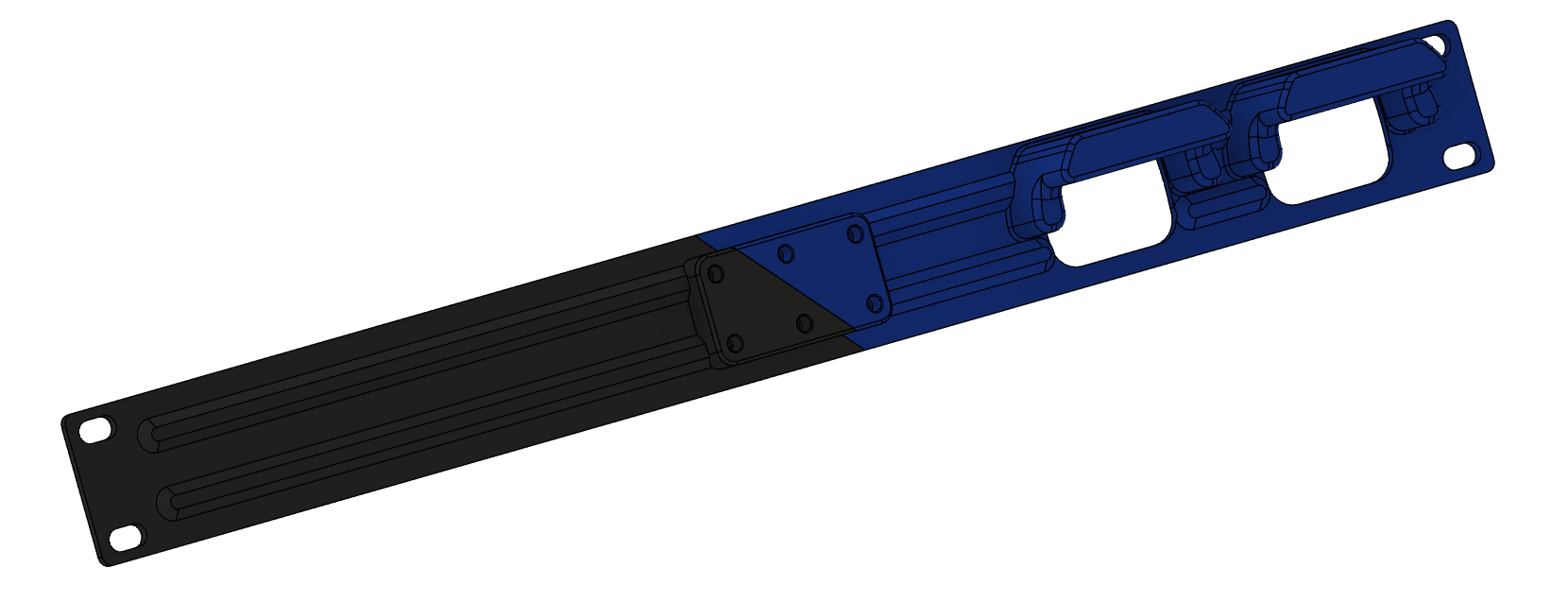

  • Bạn sẽ cần một thanh đỡ đã in để nối hai nửa Trái và Phải. Thanh đỡ nằm trong thư mục STL, và chỉ được gọi là "Brace".

Lắp ráp mẫu chiều rộng đầy đủ

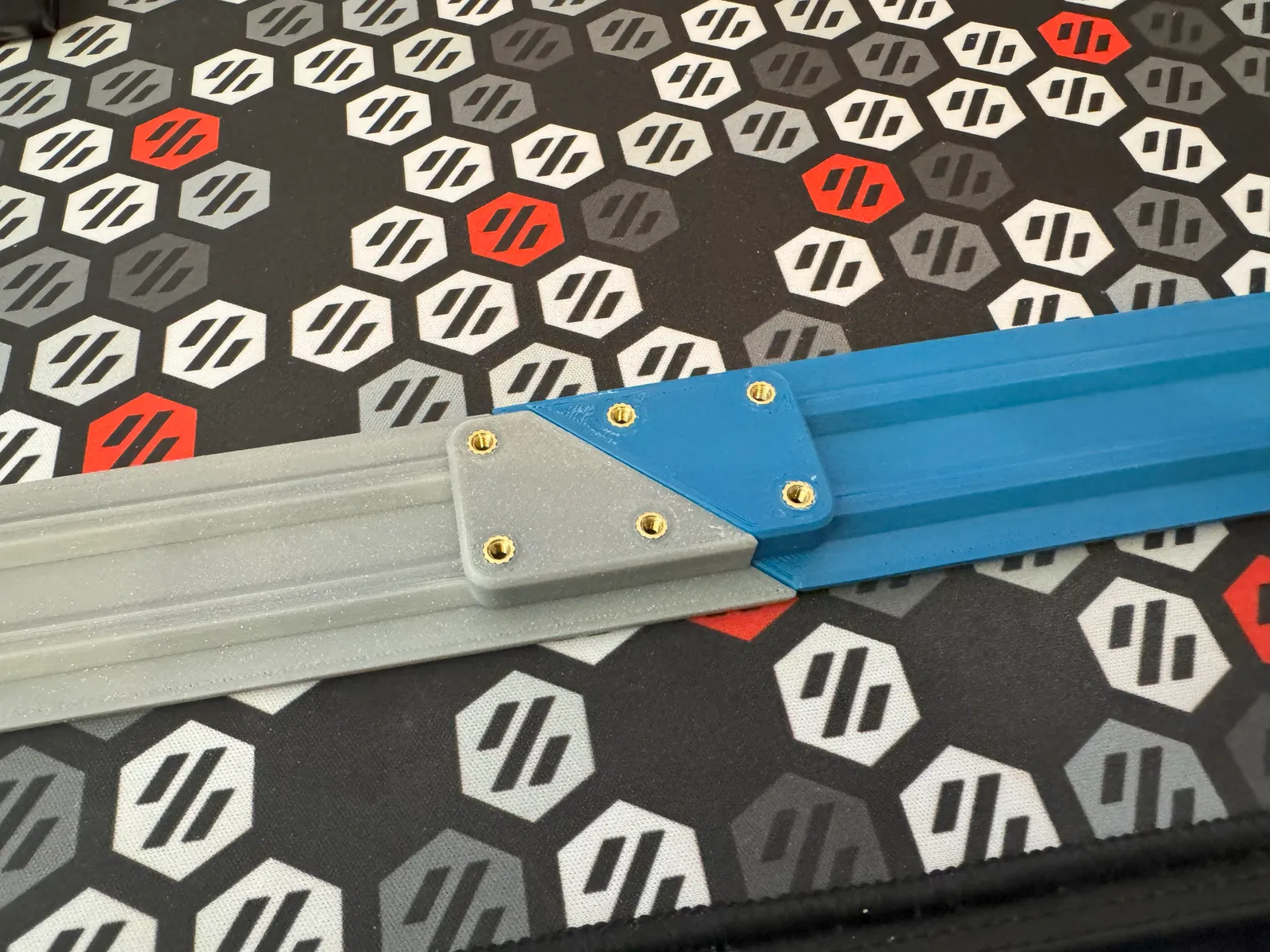

1. Lắp 3x ốc vít ren nhiệt vào mỗi nửa Trái và Phải, tổng cộng 6x, bằng mỏ hàn (và đầu ren nhiệt, nếu có).

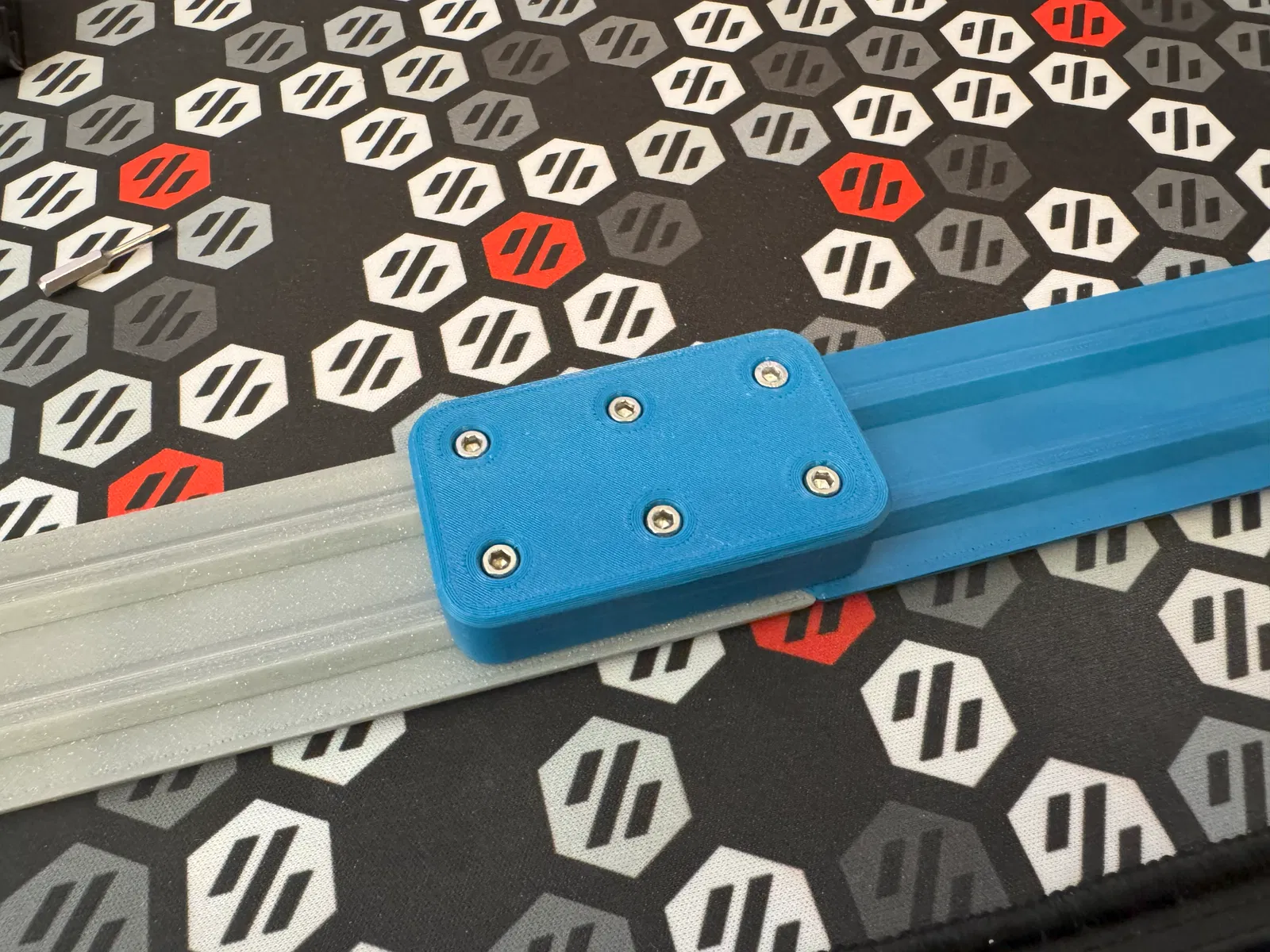

2. Lắp Thanh đỡ lên hai nửa của giá đỡ rack 1U.
3. Lắp 6x vít máy SHCS M3x10 vào đế và vặn chặt. LƯU Ý: Các vít sẽ bắt đầu cảm thấy chặt trước khi chạm đáy; tiếp tục vặn cho đến khi chặt! Điều này hoạt động như một vòng đệm khóa bên trong bộ phận in.
4. Tháo 2x vít đầu Phillips ở trên cùng của module JetKVM, và trượt module vào vỏ in 3D cho đến khi các lỗ vít trên bộ phận in khớp với các lỗ trên thiết bị JetKVM.
5. Lắp 2x vít máy SHCS M2x16mm (cho mỗi module) qua bộ phận in và vào module JetKVM. Vặn chặt các vít bằng cờ lê lục giác có kích thước phù hợp.
6. Kết nối cáp với thiết bị JetKVM và lắp JetKVM vào rack.
   • Hãy cẩn thận khi vặn giá đỡ đã in vào rack máy chủ/mạng của bạn, và hãy cẩn thận không vặn quá chặt các vít giữ rack!

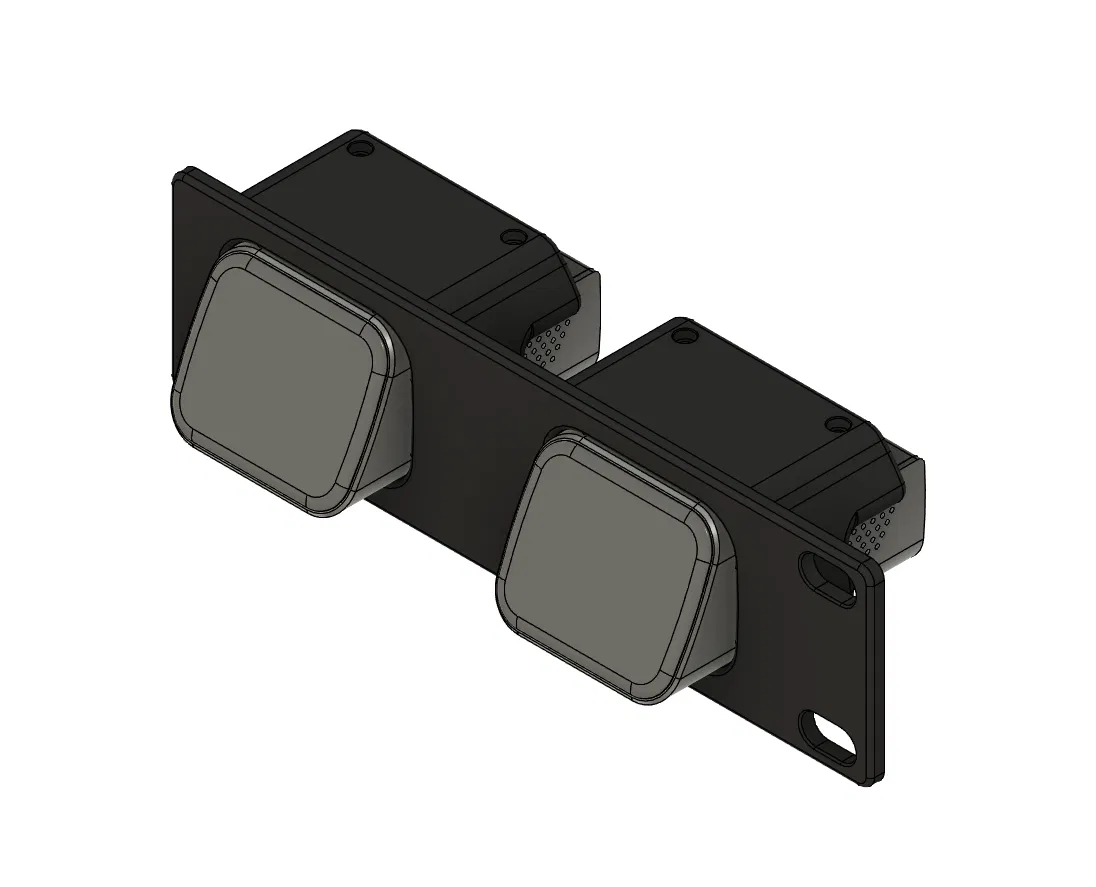

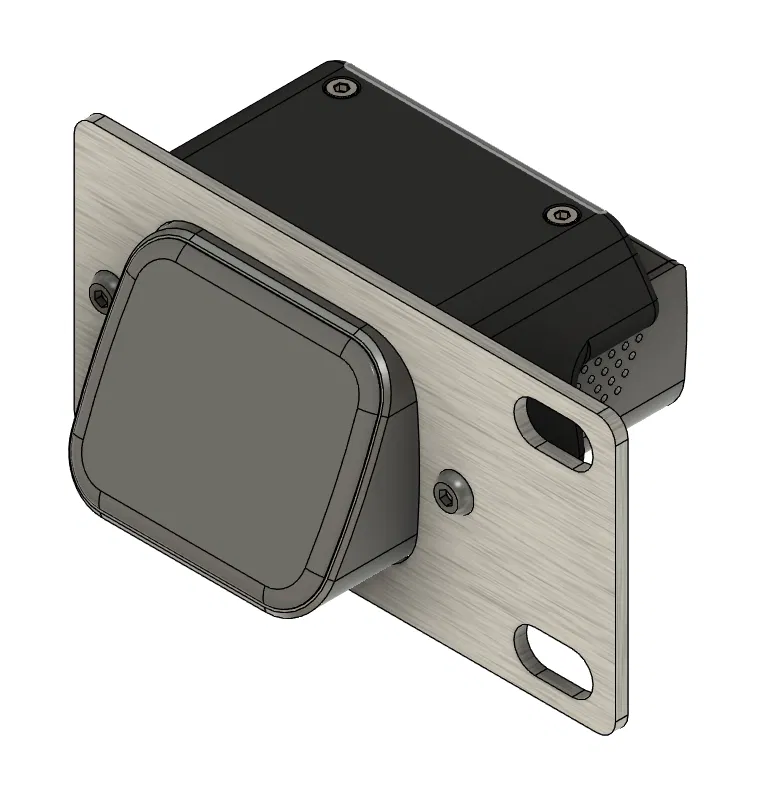

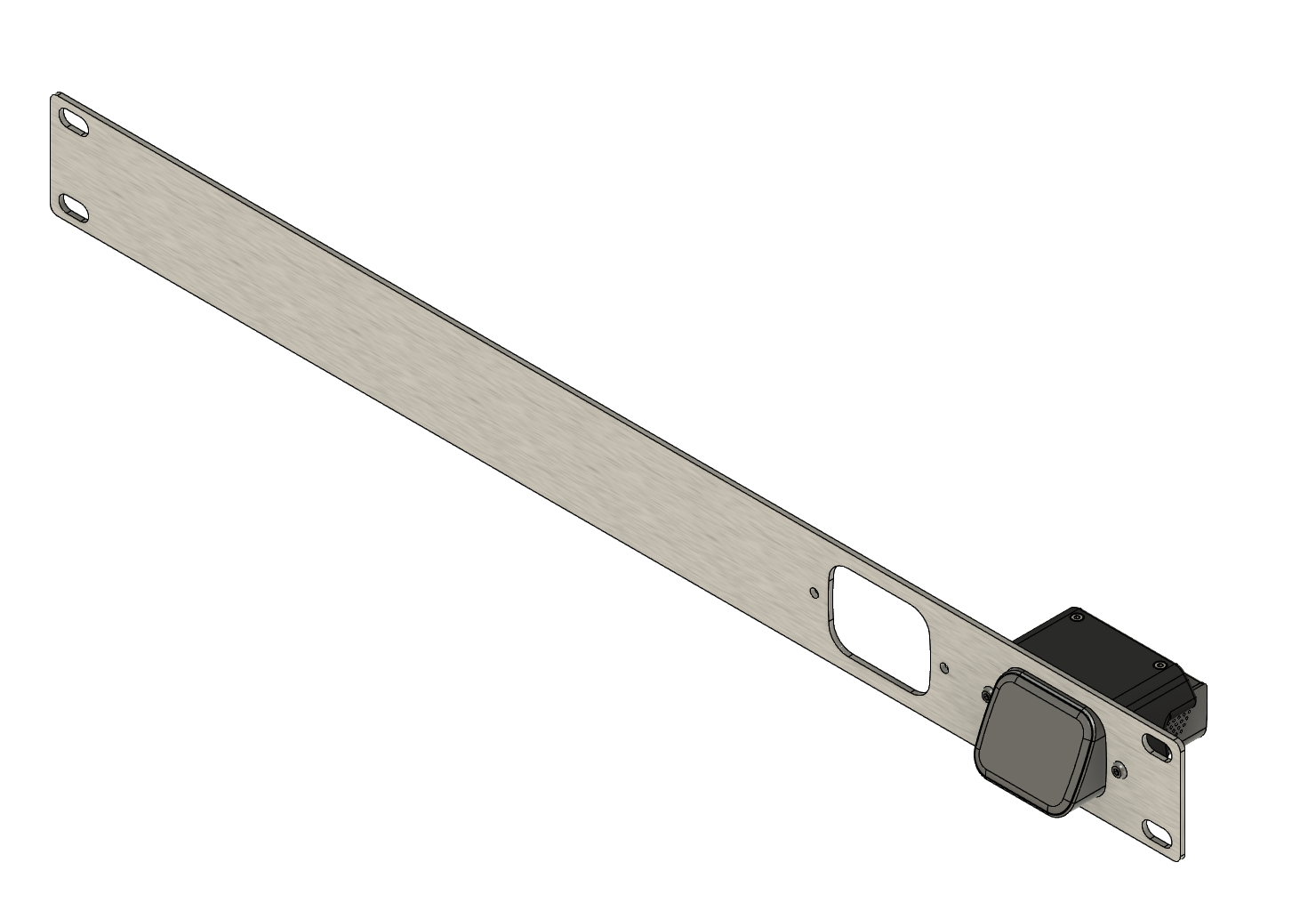

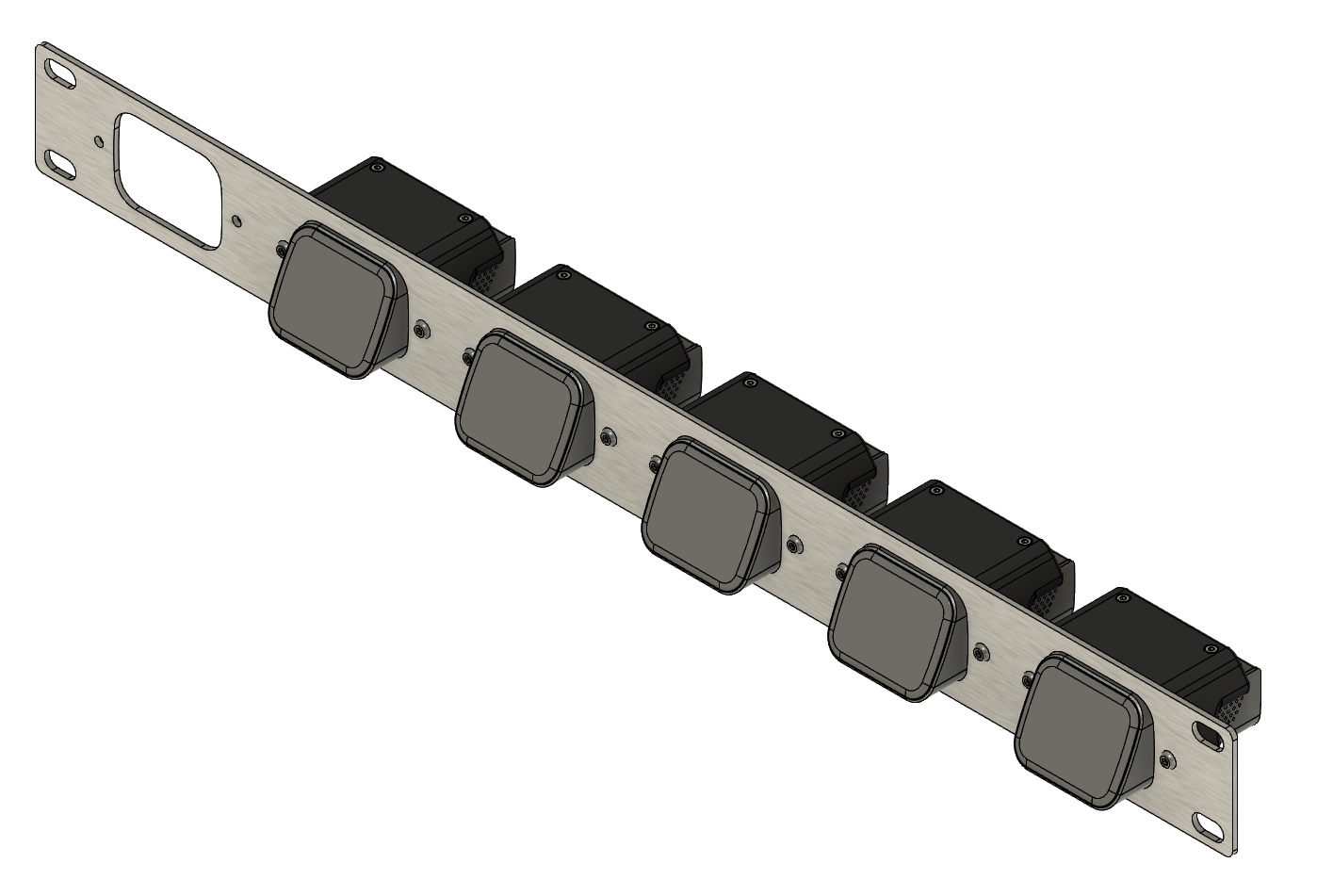

Cấu hình lai ghép nhôm / in 3D

Ghi chú

• Các tệp có thể tìm thấy trong thư mục “Hybrid Aluminum and 3D-Printed Files”.

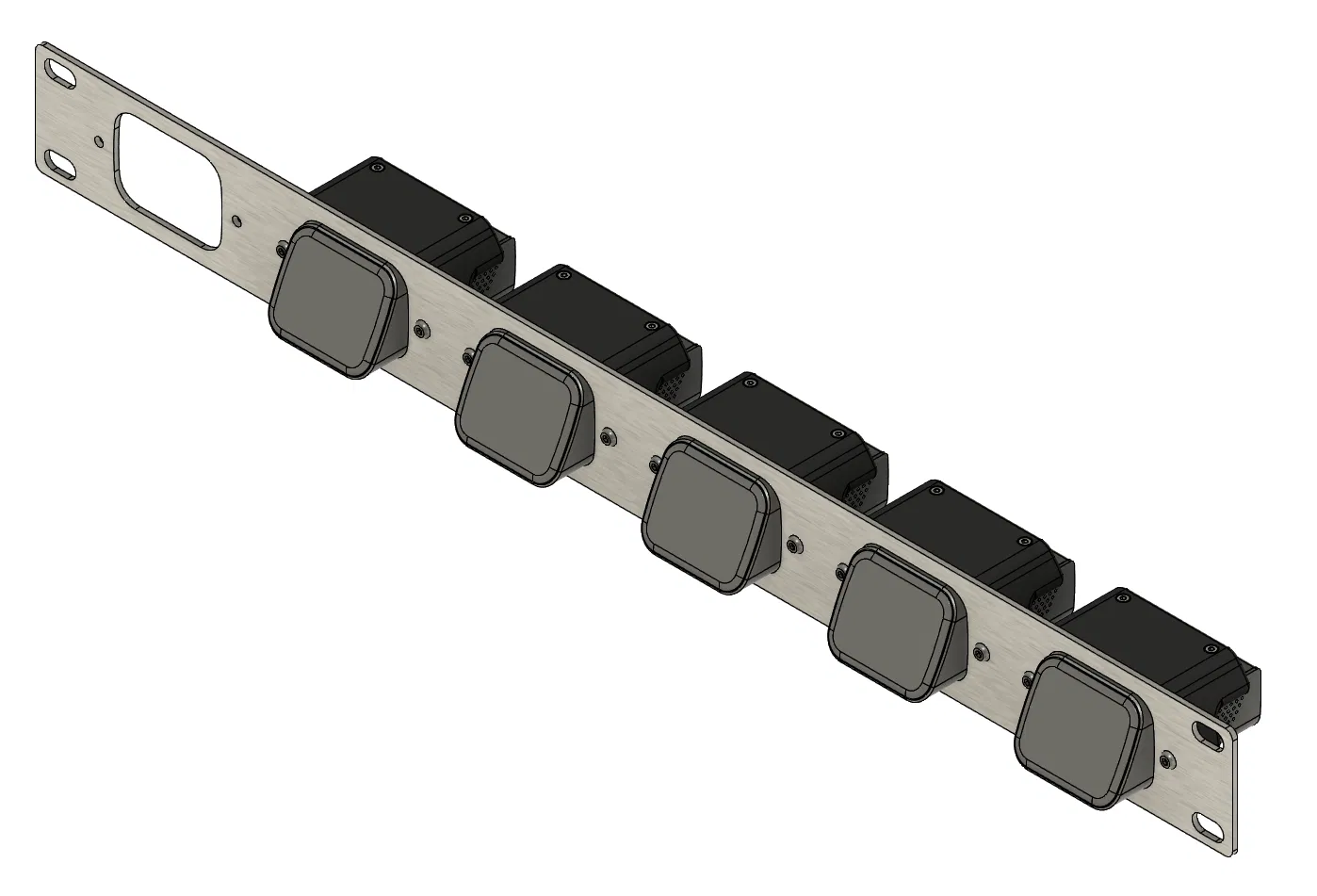

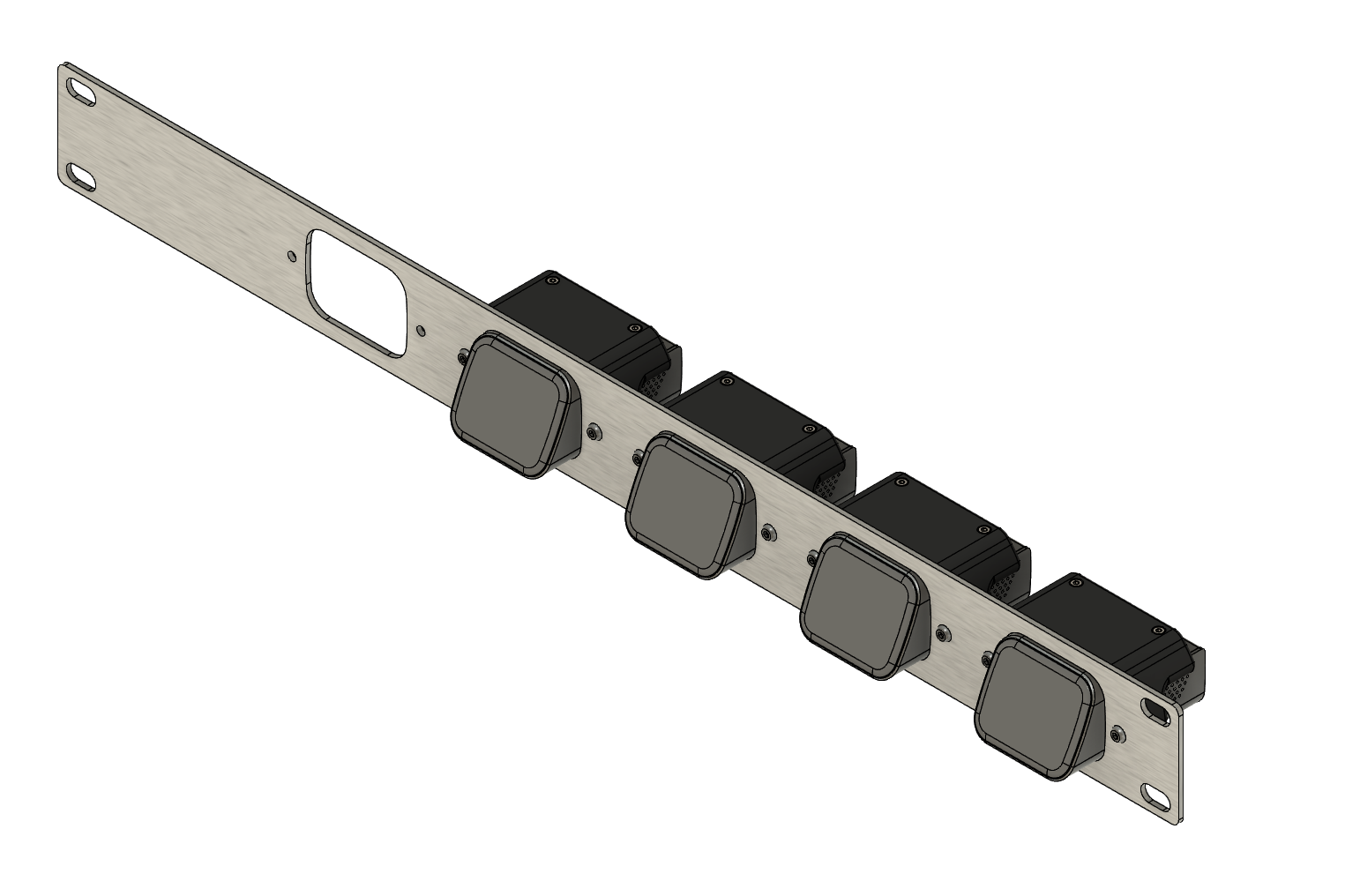

• Có sẵn ở cấu hình 1-6 module.
• Yêu cầu các tấm nhôm cắt laser; SendCutSend là một lựa chọn tốt ở Mỹ.
• Có các giá đỡ in 3D cho các module JetKVM được gắn vào tấm nhôm.

Phần cứng yêu cầu

1. 2x Vít máy SHCS M2x16 (cho mỗi module - tối đa 12x tổng cộng với 6 module) - iexcell - Amazon
   • Đây là gói 100 chiếc. Bạn sẽ có đủ phụ tùng thay thế. Đừng ngần ngại tìm một bộ kết hợp bao gồm vít SHCS M2x16 nếu bạn không muốn 100 chiếc.
2. 2x Ốc vít ren nhiệt bằng đồng thau M3x4x5 (cho mỗi module - tối đa 12x tổng cộng với 6 module) - PEUTIER - Amazon
   • Bộ này bao gồm đầu ren nhiệt cho mỏ hàn của bạn, và phù hợp với hầu hết các mỏ hàn kiểu gốm cũ. Tổng cộng 120 chiếc (chúng hết nhanh nếu bạn in nhiều bộ phận chức năng).
3. 2x Vít máy BHCS M3x8 (cho mỗi module - tối đa 12x tổng cộng với 6 module) - iexcell - Amazon
   • Một gói 100 chiếc khác. Như trên, có đủ phụ tùng thay thế, và đừng ngần ngại tìm các tùy chọn thay thế.

Cấu hình Slicer và thông tin

• Mô hình được lưu ở hướng chính xác với mặt bàn in. Bạn có thể xoay bộ phận, nhưng đừng thay đổi mặt tiếp xúc với bàn in!
• Mô hình KHÔNG yêu cầu hỗ trợ. Tắt hỗ trợ trong slicer của bạn.
• Cài đặt Slicing Khuyến nghị:
  • Độ cao lớp: 0.2mm
  • Chu vi: 4
  • Lớp trên/dưới: 5
  • Lòng trong: 40%

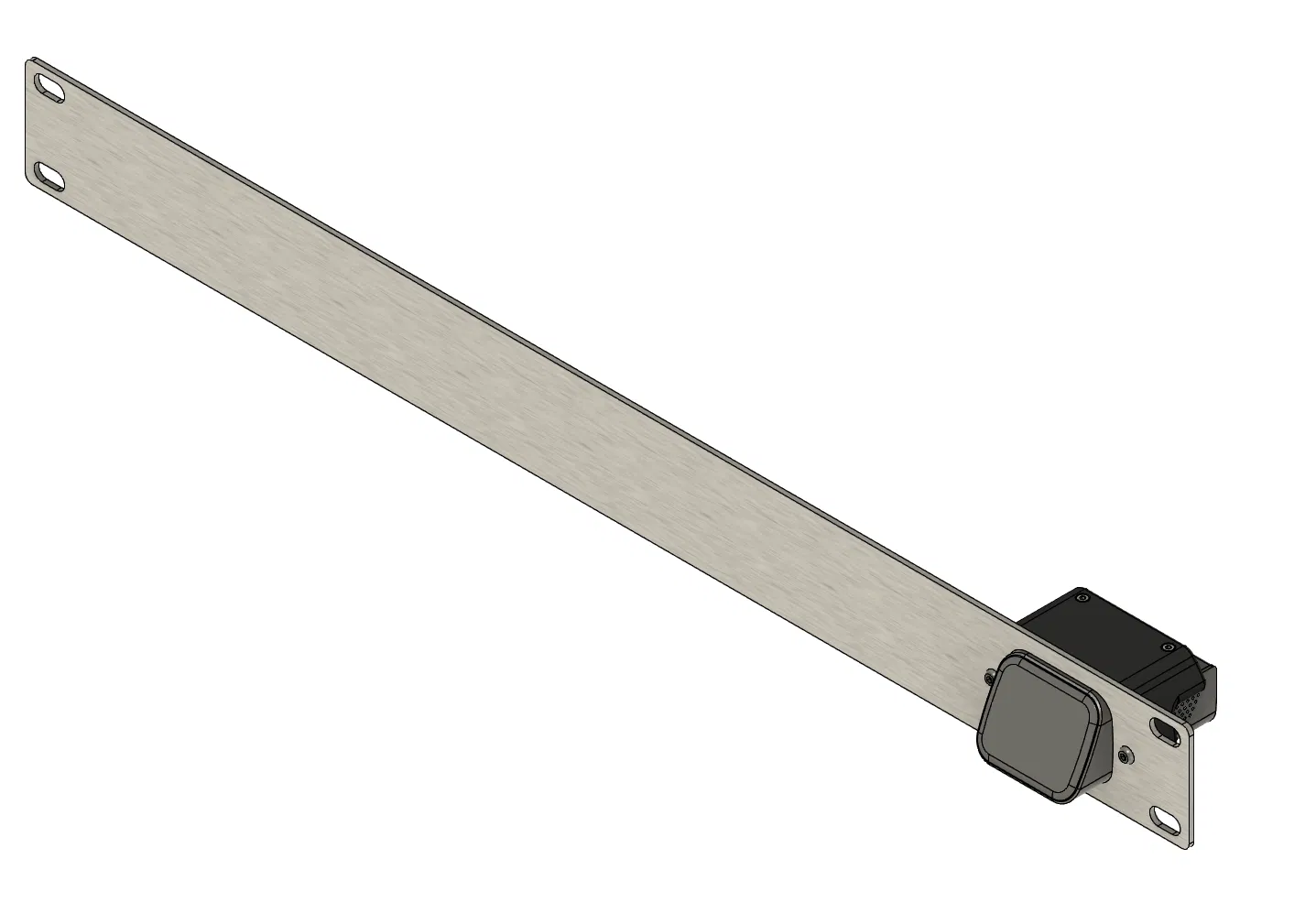

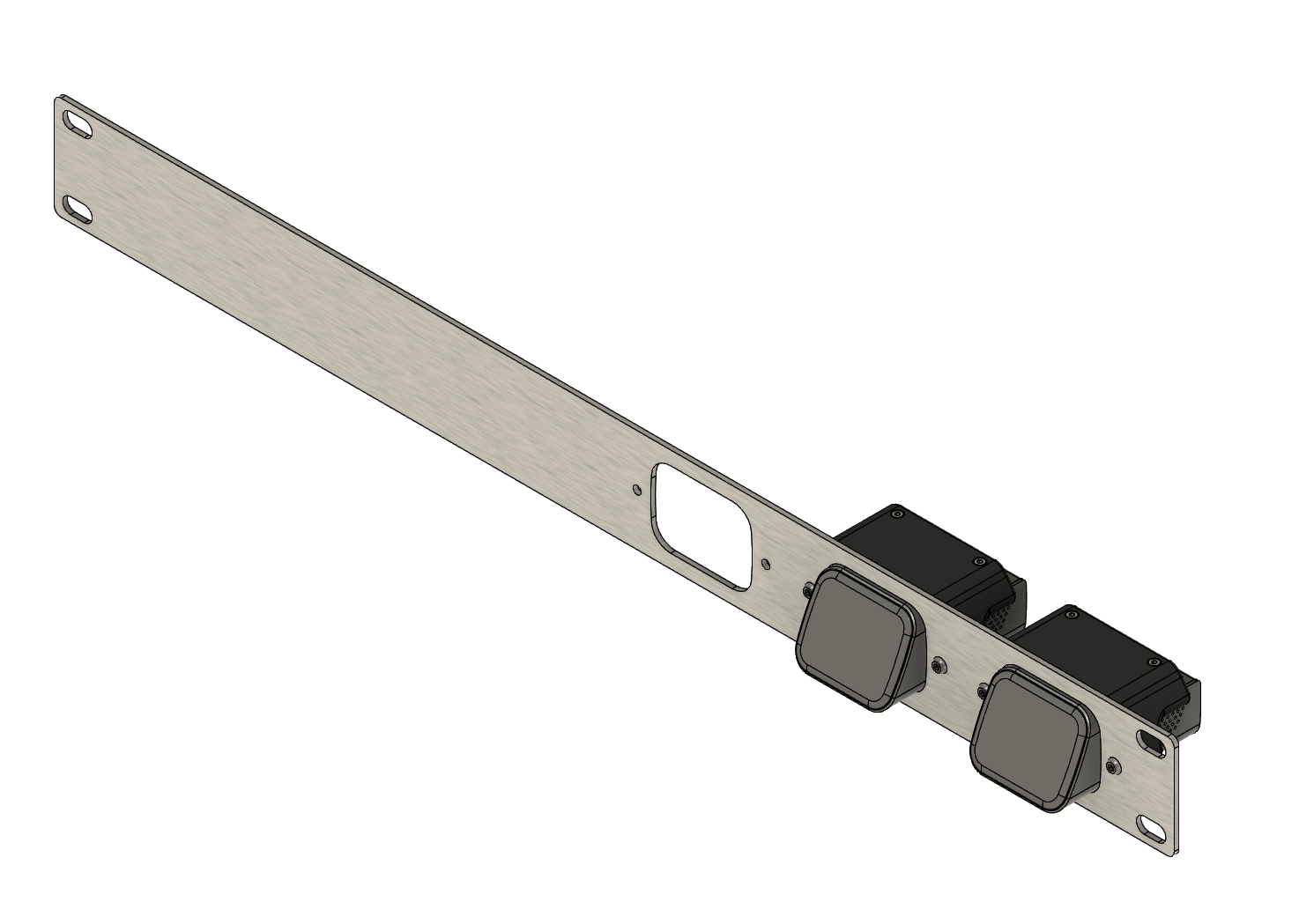

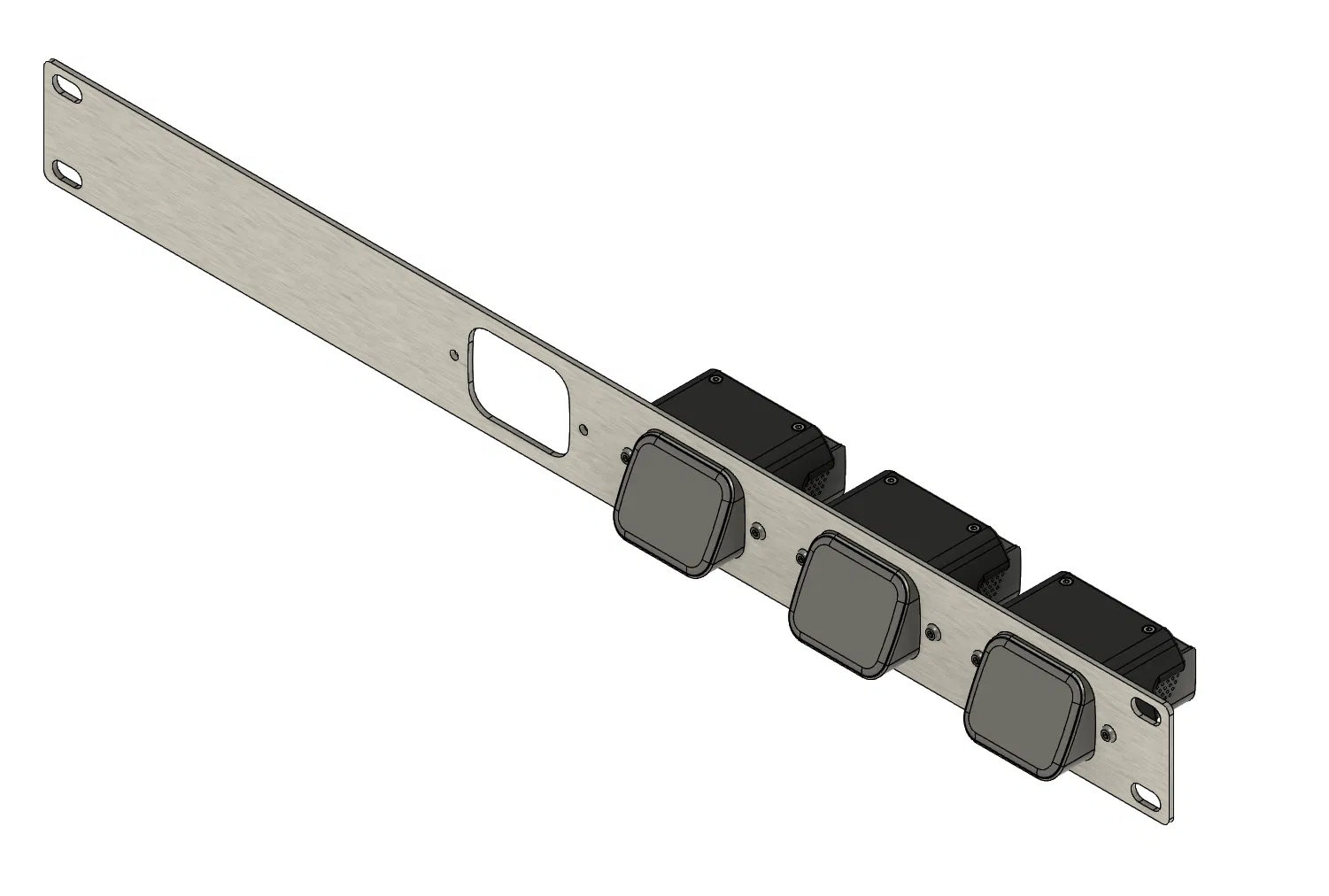

Thông tin và cấu hình bộ phận nhôm

• Bạn sẽ cần tải lên MỘT trong các tệp DXF cho SendCutSend hoặc nhà cung cấp tương tự để cắt laser.

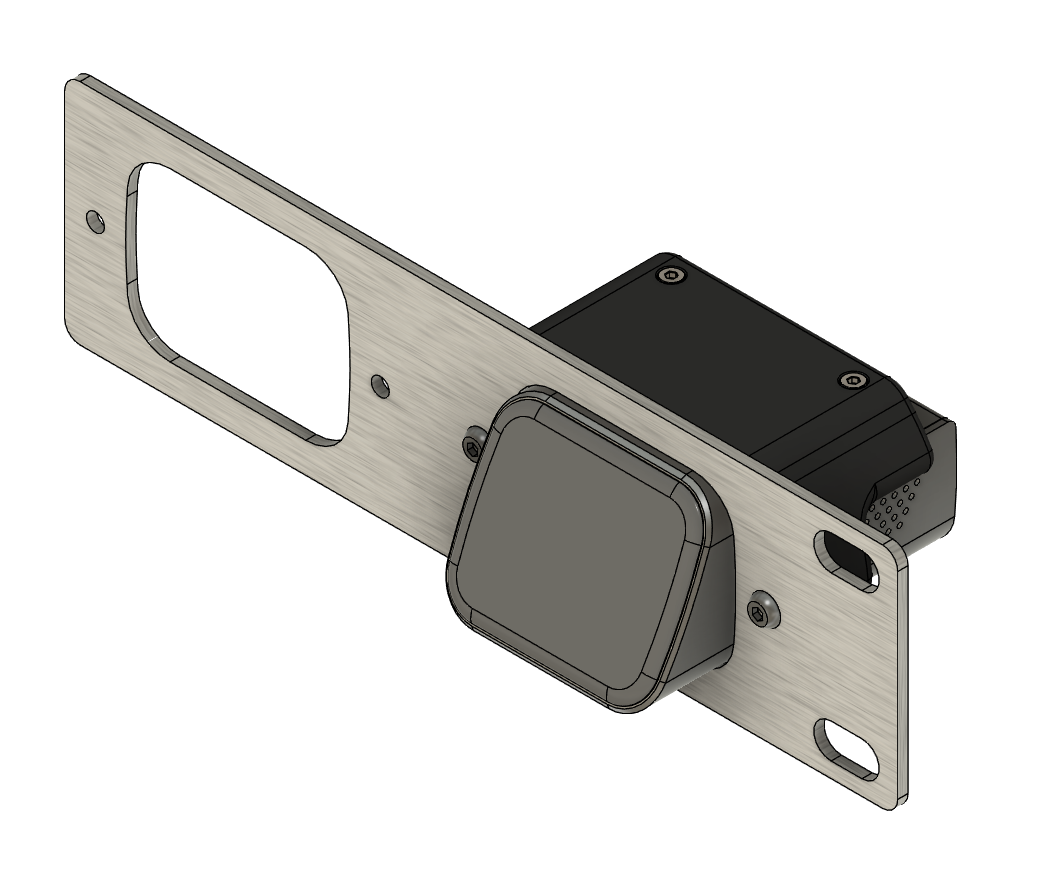

• Có sẵn cả các mẫu "Short" và tùy chọn 1U có chiều rộng đầy đủ.
• Tất cả các phiên bản đều có thể được sử dụng ở cả hai cấu hình lắp "Trái" hoặc "Phải" (có thể lật).
• Các tùy chọn được khuyến nghị (đặc biệt cho SendCutSend):
  • Đơn vị đo: mm (milimét)
  • Loại vật liệu: Nhôm 5052 H32
  • Độ dày vật liệu: 0.125" (3.2mm)
  • Dịch vụ: Không
  • Hoàn thiện:
    • Chiều rộng 1U đầy đủ - Làm sạch cạnh
    • Mẫu ngắn 1 hoặc 2 Module - Tự động làm sạch (sẽ mất lớp hoàn thiện xước, nhưng sẽ mịn; làm sạch cạnh không có sẵn trên các bộ phận nhỏ như vậy)

Thông tin bộ phận in 3D

1. In đủ số lượng tệp "1x Module Hybrid" cần thiết cho tổng số module JetKVM đang sử dụng (tối đa 1-6).

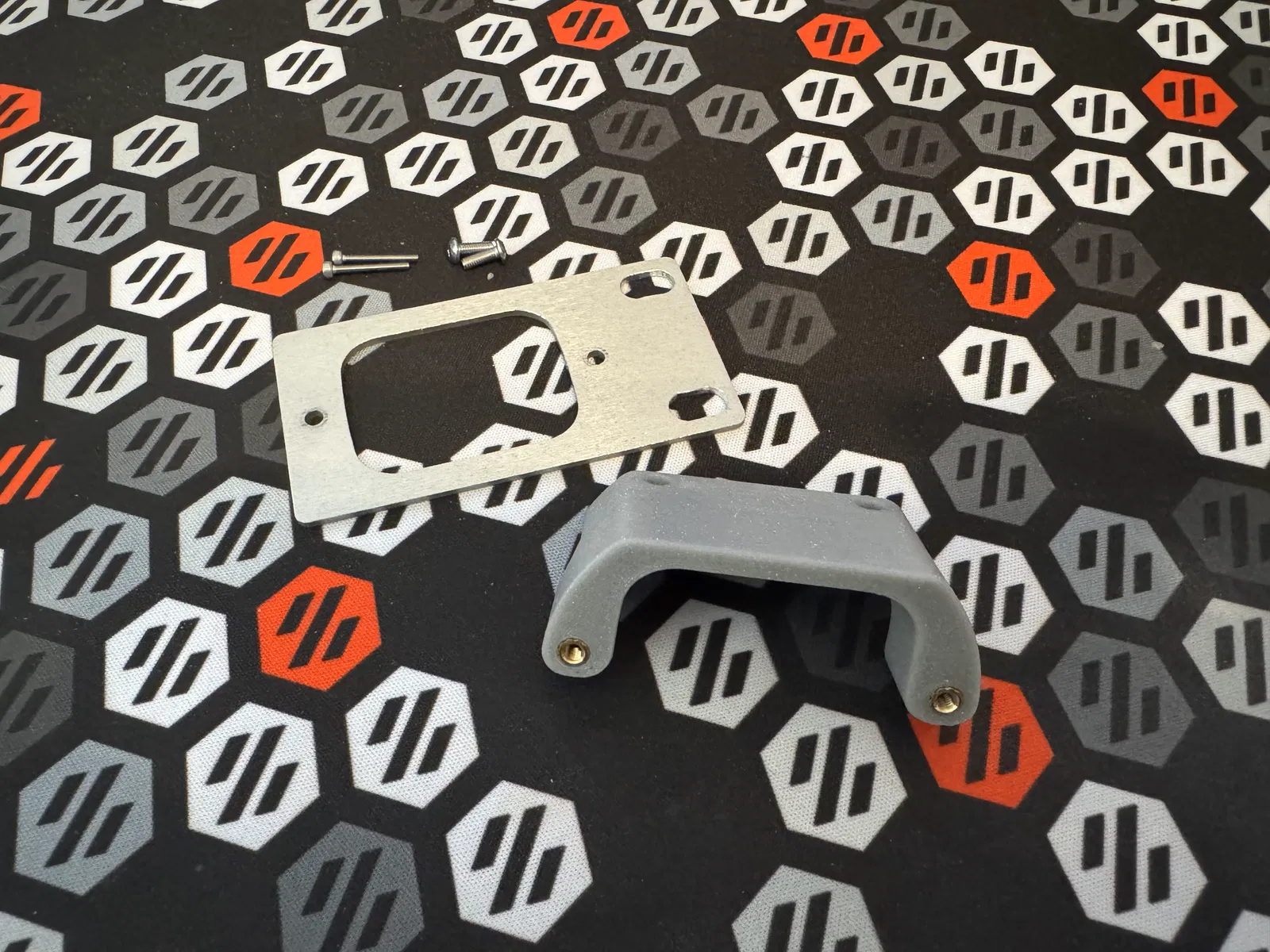

2. Lắp 2x ốc vít ren nhiệt vào mỗi giá đỡ module, tối đa 12x, bằng mỏ hàn (và đầu ren nhiệt, nếu có).

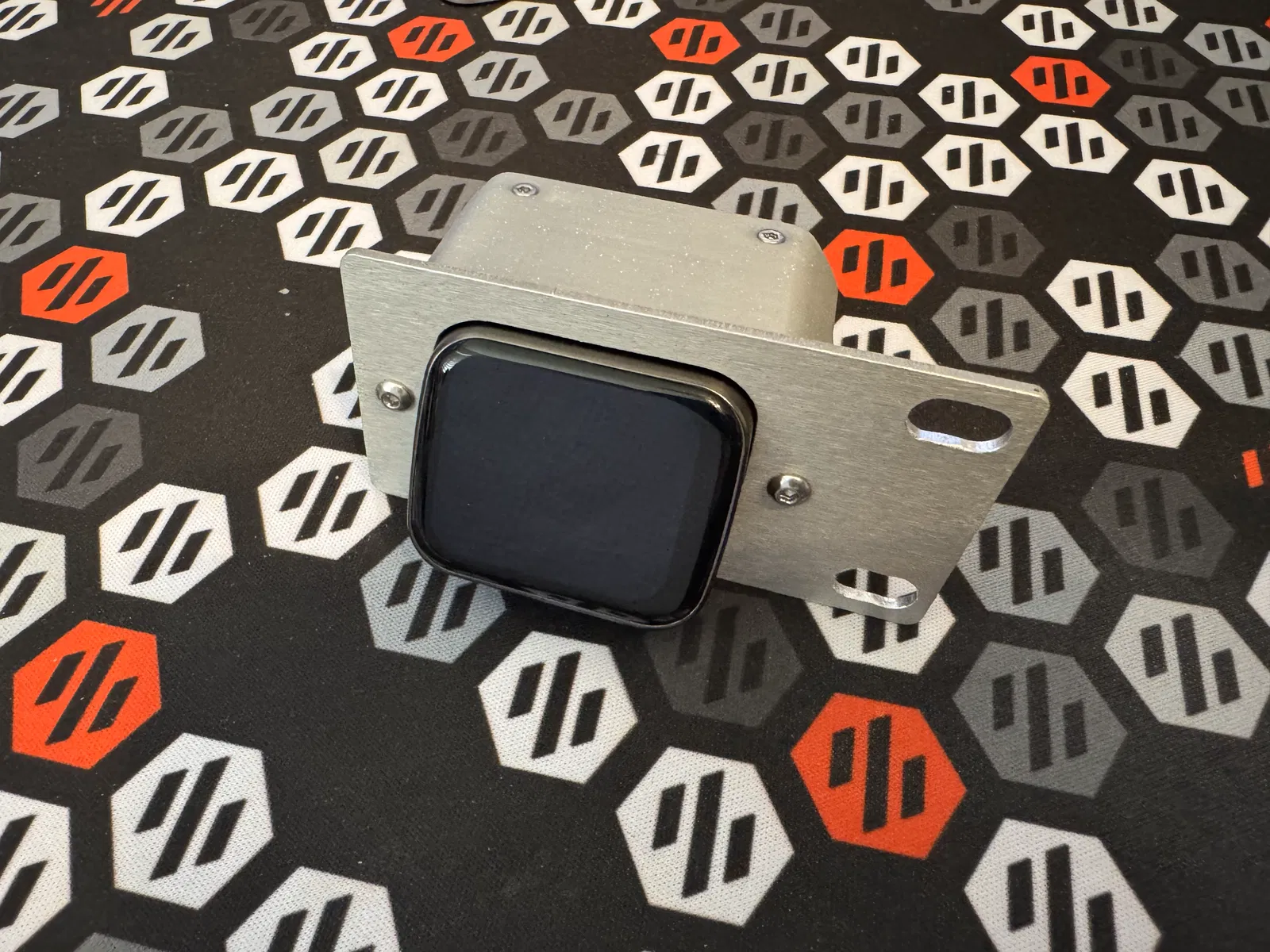

Lắp ráp mẫu lai ghép

1. Tháo 2x vít đầu Phillips ở trên cùng của module JetKVM, và trượt module vào vỏ in 3D cho đến khi các lỗ vít trên bộ phận in khớp với các lỗ trên thiết bị JetKVM.
2. Lắp 2x vít máy SHCS M2x16mm (cho mỗi module) qua bộ phận in và vào module JetKVM. Vặn chặt các vít bằng cờ lê lục giác có kích thước phù hợp.

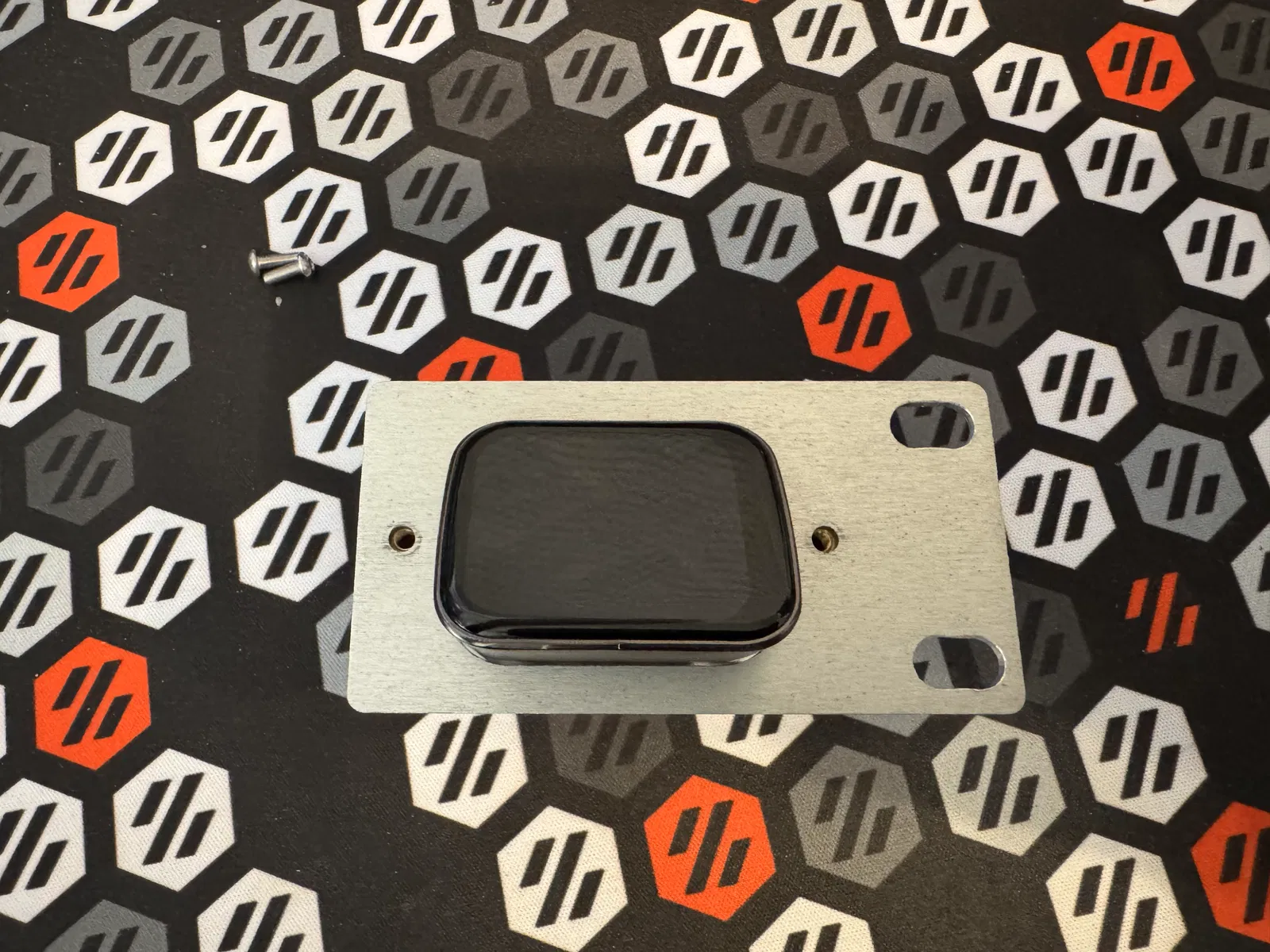

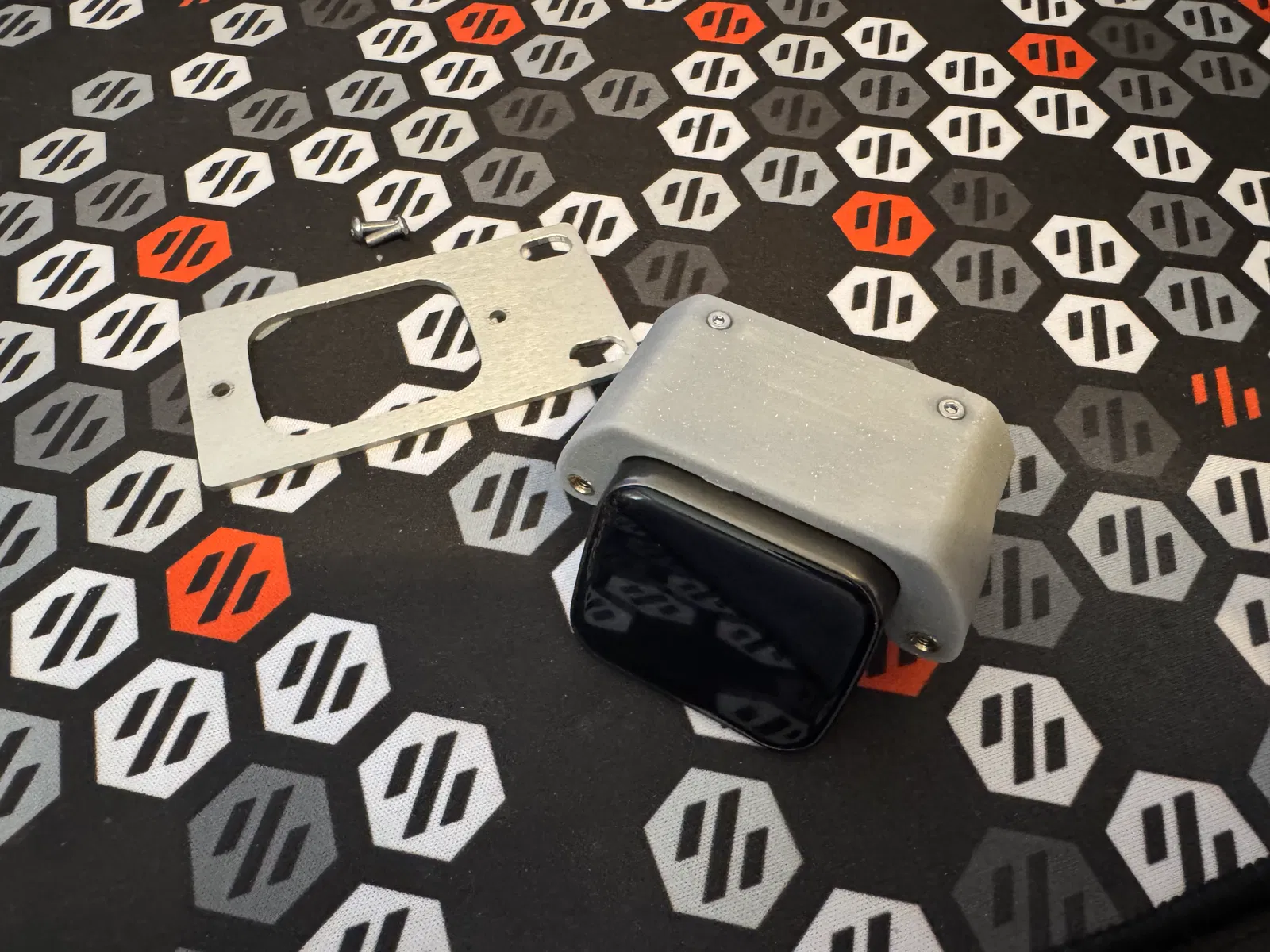

3. Trượt cụm JetKVM vào tấm nhôm cắt laser phía trước và căn chỉnh các lỗ trên tấm với các ốc ren nhiệt trong bộ phận in.
4. Lắp 2x vít máy BHCS M3x8mm (cho mỗi module) xuyên qua tấm nhôm phía trước và vào ốc ren nhiệt trong bộ phận in. Vặn chặt các vít bằng cờ lê lục giác có kích thước phù hợp.
5. Kết nối cáp với thiết bị JetKVM và lắp JetKVM vào rack.
