Chân đế điện thoại - Phong cách Công nghiệp

Giới Thiệu

Tôi đã thiết lập sẵn một tệp dự án Bambu Studio có mọi thứ, nhưng nếu bạn không sử dụng Bambu Studio hoặc máy in của họ, vui lòng tham khảo hình ảnh này để biết cách bố trí, hướng in, số lượng bộ phận cần thiết, v.v.

Chân đế chính

Mô hình

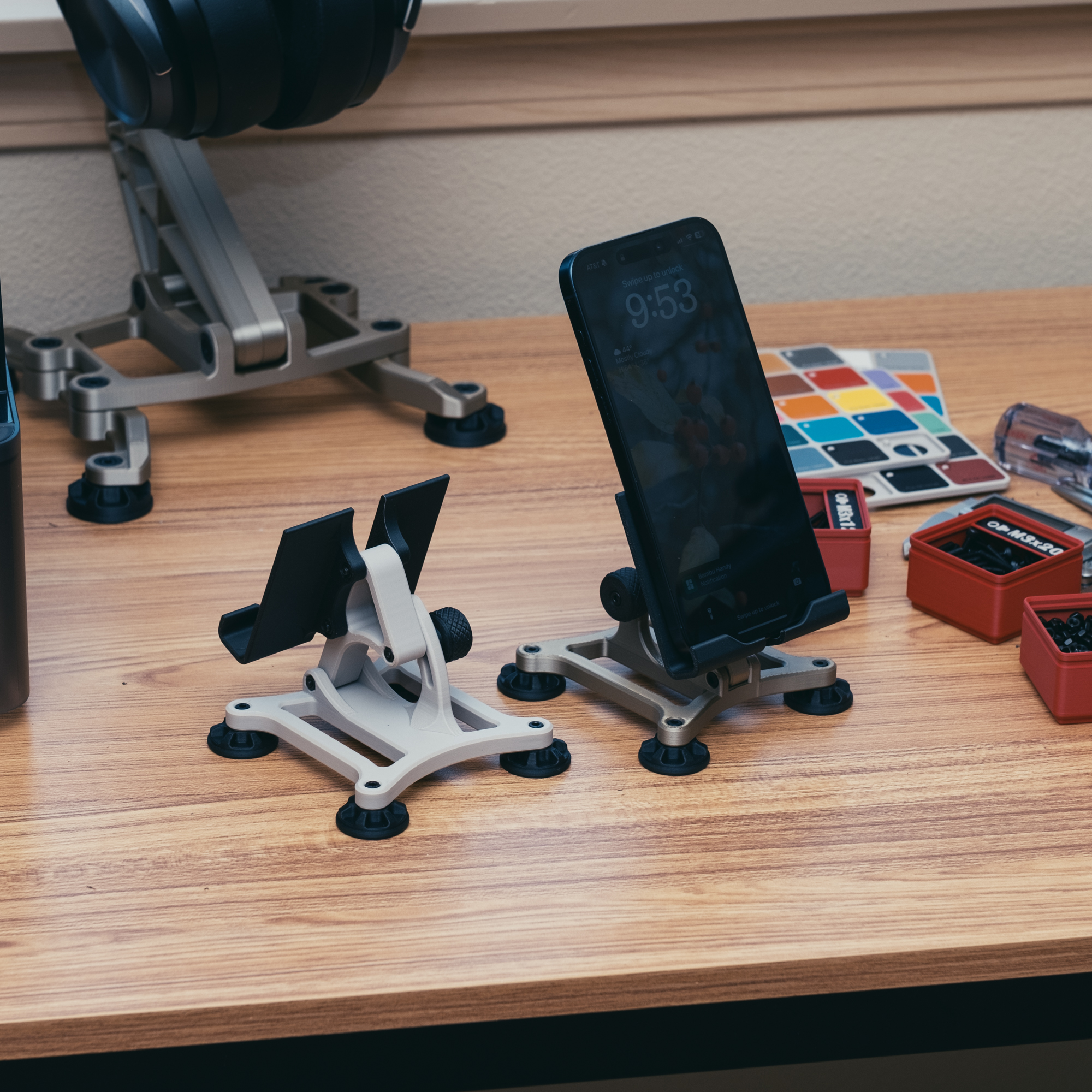

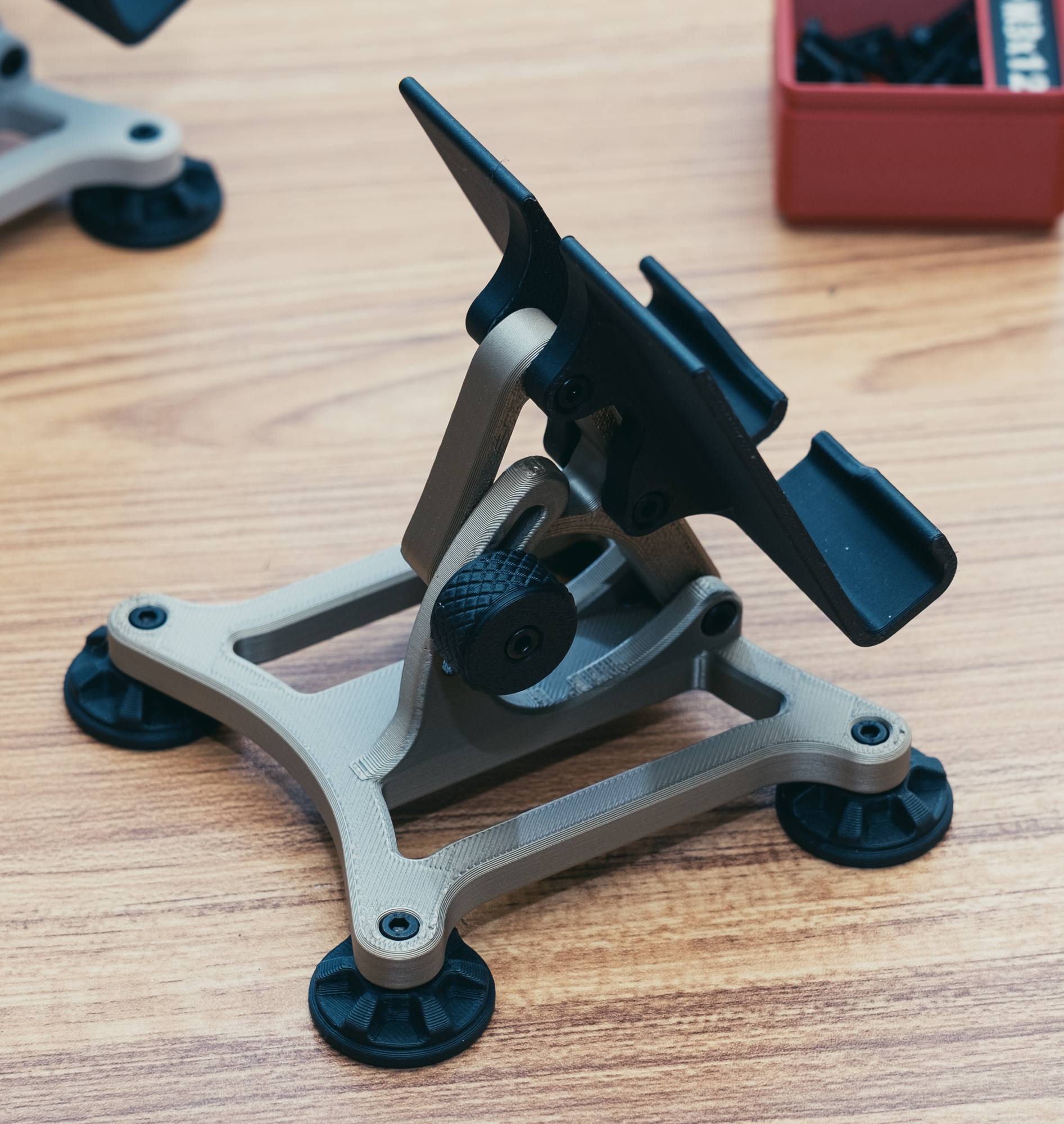

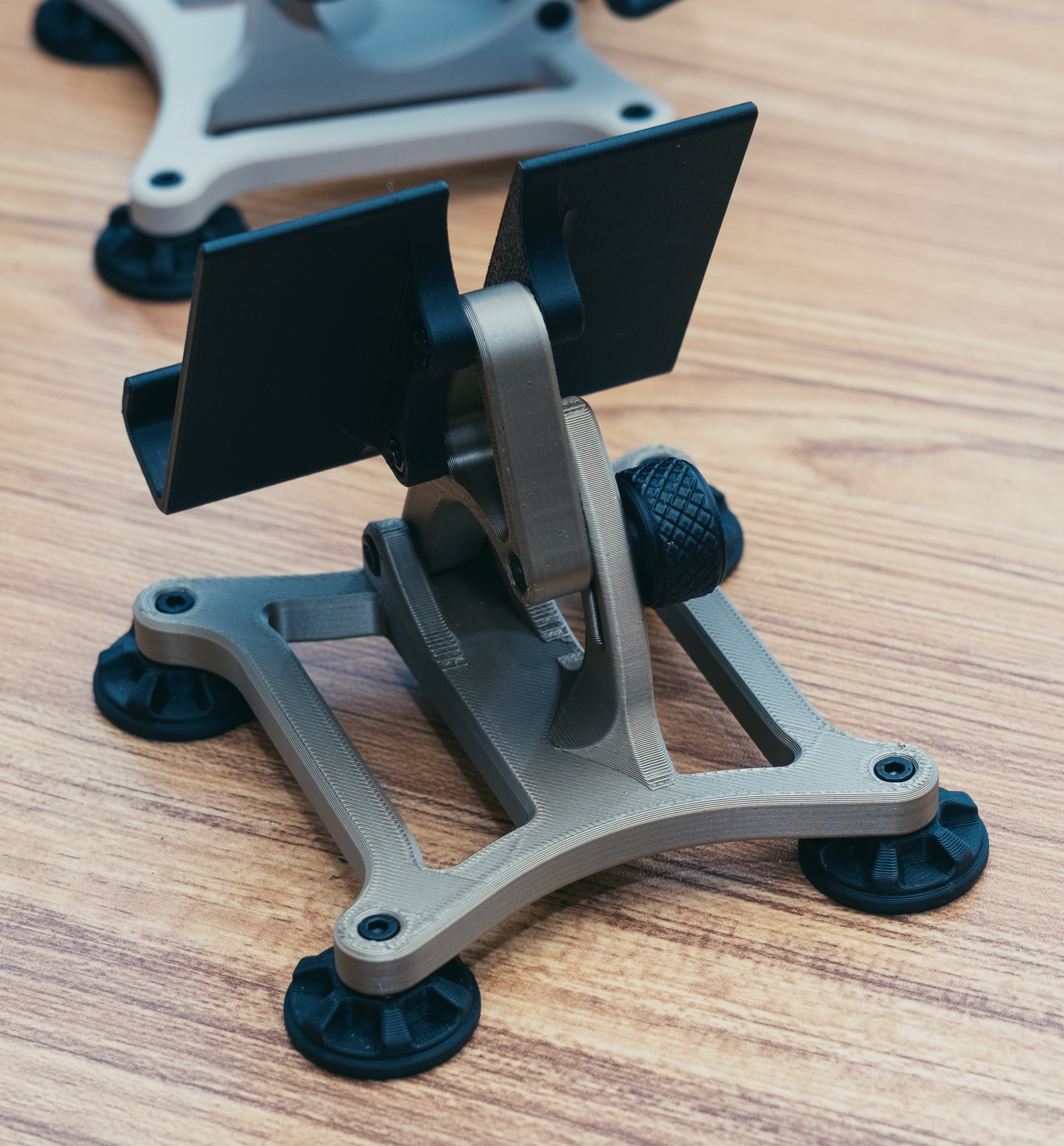

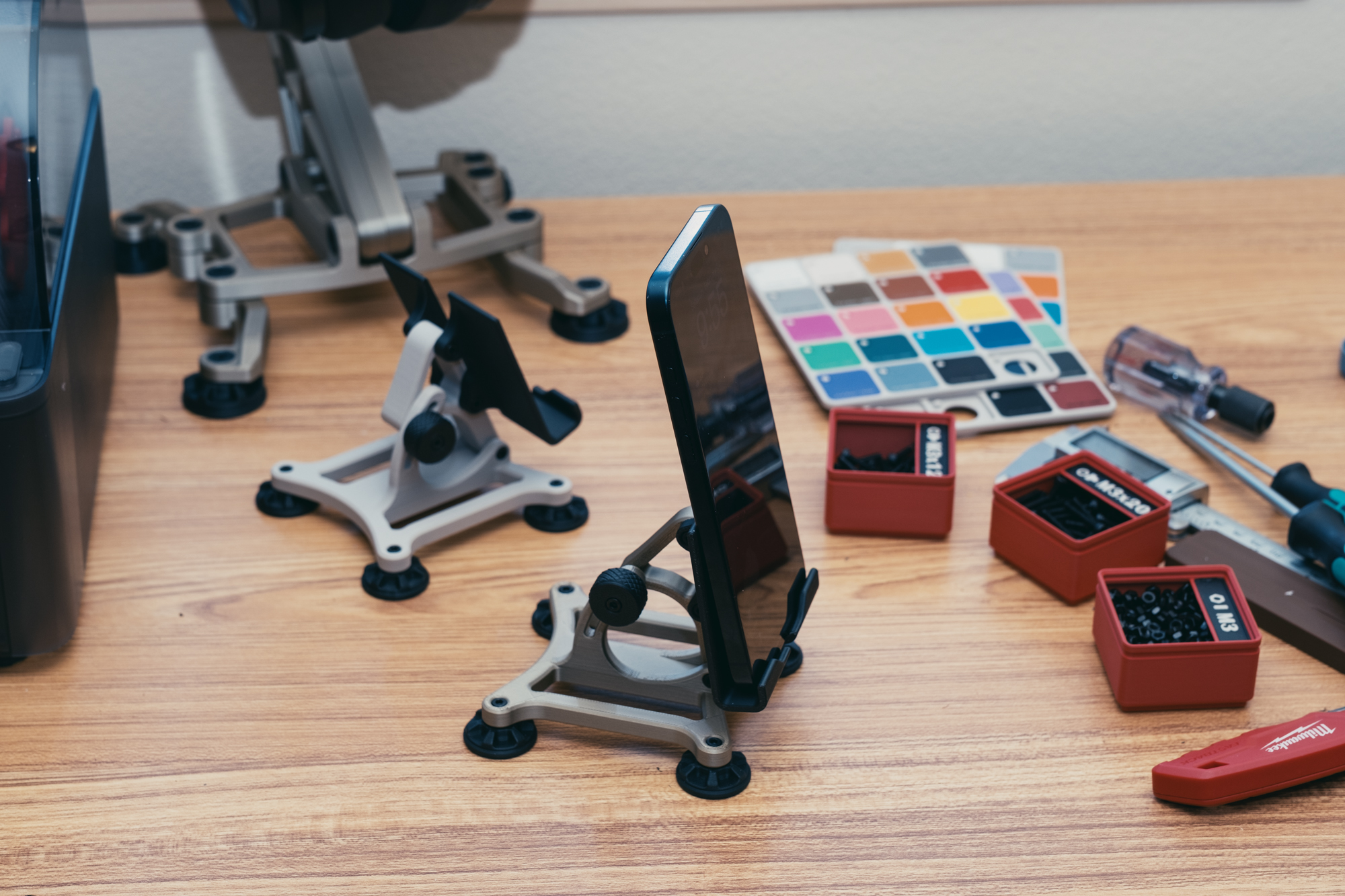

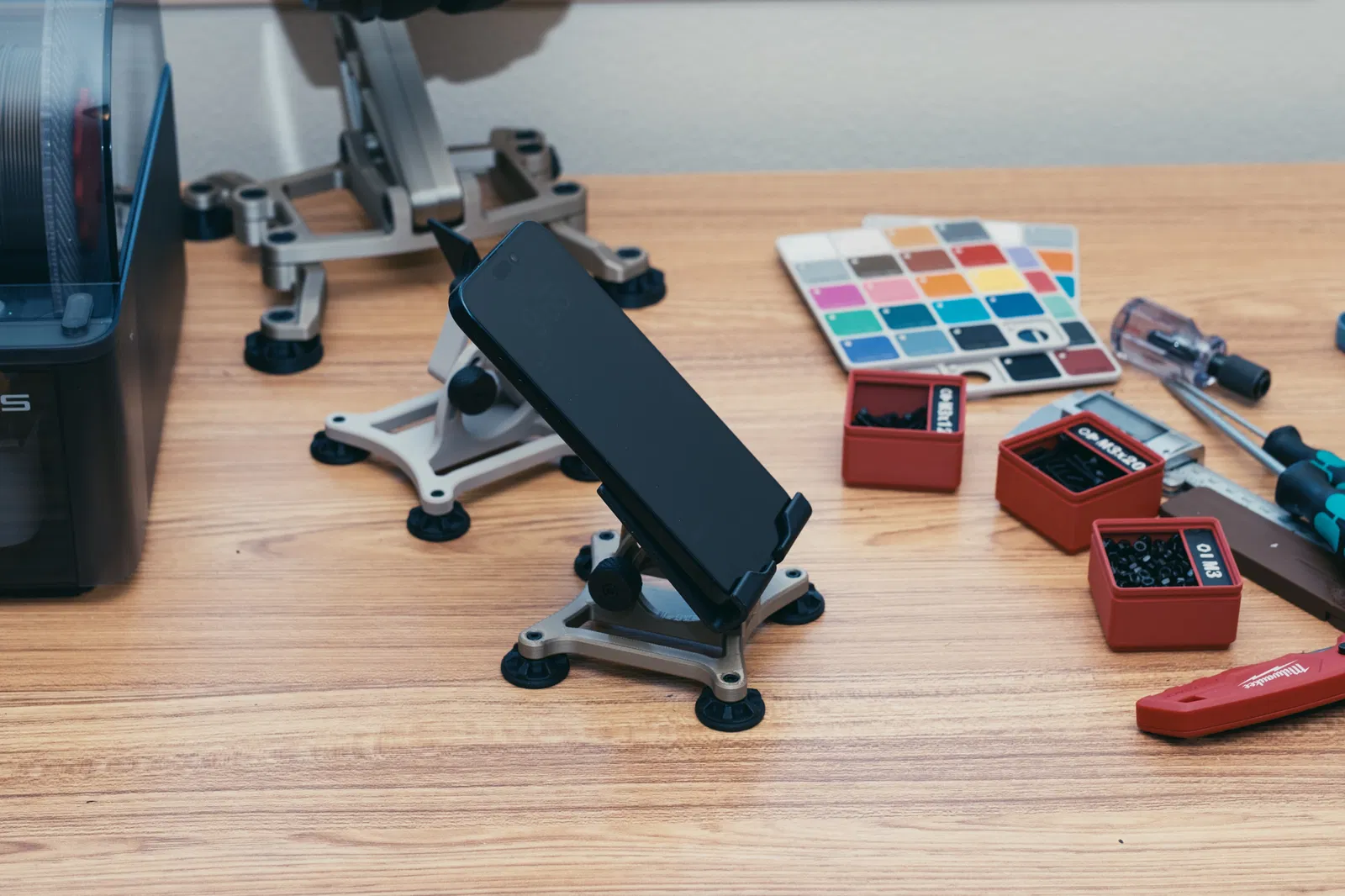

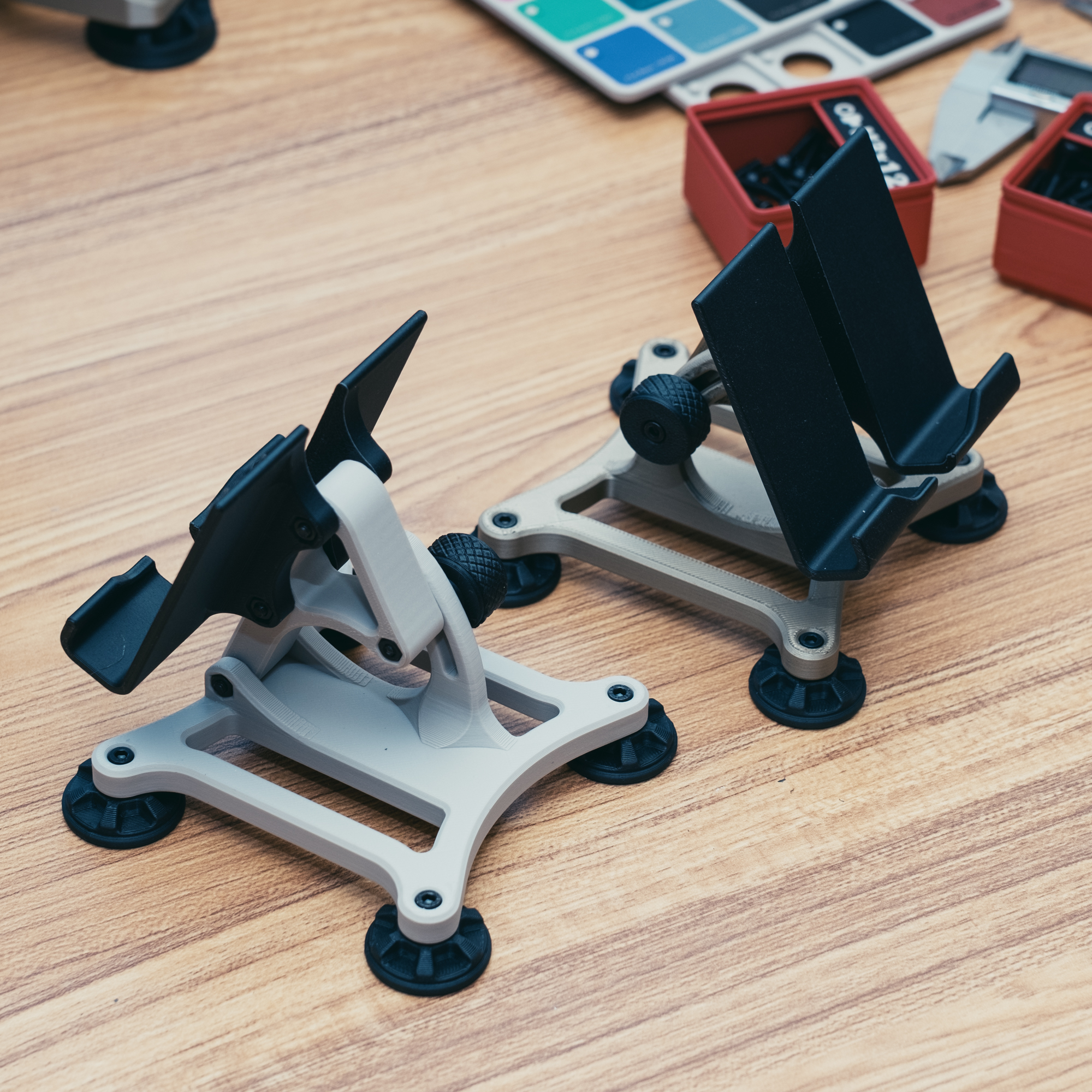

Một chân đế điện thoại để đi cùng với chân đế tai nghe tôi đã làm! Một vài người đã gợi ý điều này, nên tôi nghĩ tại sao không?

Mô hình được giới thiệu với Bambu PLA Matte Charcoal và Bambu Iridium Gold Metallic cho bản in chính. Đối với bản in thứ hai, nó được giới thiệu với Bambu Charcoal và Polymaker Muted White.

[Công cụ & Lắp ráp]

Giống như chân đế tai nghe, chân đế điện thoại di động khá dễ dàng. Bạn sẽ cần phần cứng và công cụ sau.

Tôi đã thiết kế cái này để sử dụng vít M3 đầu chìm.

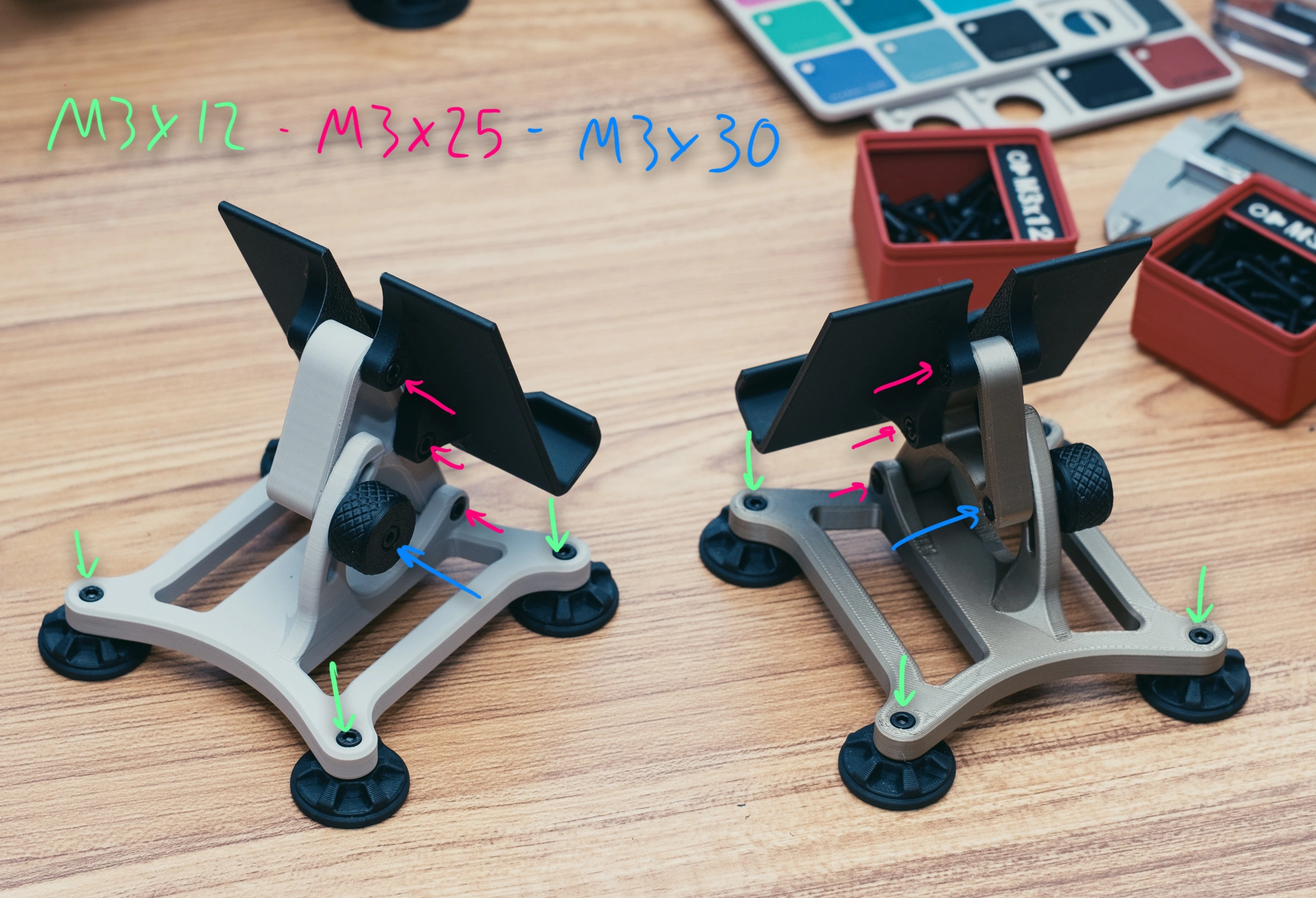

Phần cứng cần thiết:
M3x12 - 4 (dùng cho chân đế)
M3x25 - 3 (Dùng để kết nối cánh tay xoay với chân đế và giá đỡ điện thoại với cánh tay xoay)
M3x30 - 1 (Dùng cho núm xoay)
Đai ốc M3 x 9 (Núm xoay sử dụng hai đai ốc!)

Dụng cụ cần thiết:
Tuốc nơ vít lục giác
Mũi khoan để làm sạch lỗ

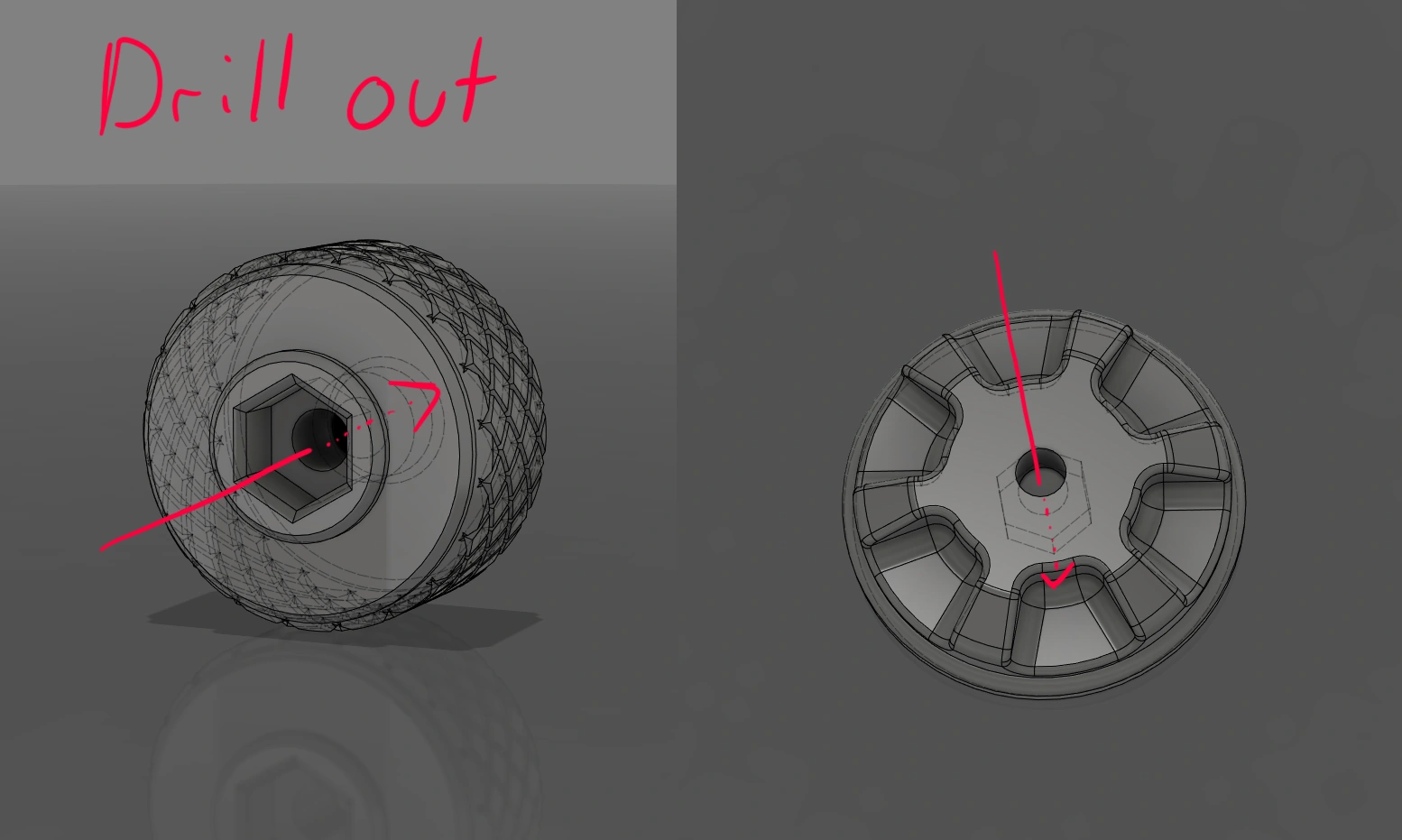

Bắt đầu bằng cách khoan các lỗ trên chân đế và núm xoay. Các lỗ này được chặn một phần để có bản in sạch hơn. Tất cả các lỗ khác phải có kích thước sao cho vít M3 có thể xuyên qua mà không quá chặt, nhưng các yếu tố như sự khác biệt về đặc tính của sợi nhựa có thể làm cho lỗ bị chặt, vì vậy nếu bạn không thể đẩy vít qua các lỗ trên khung một cách dễ dàng, hãy làm sạch chúng bằng mũi khoan có kích thước phù hợp.

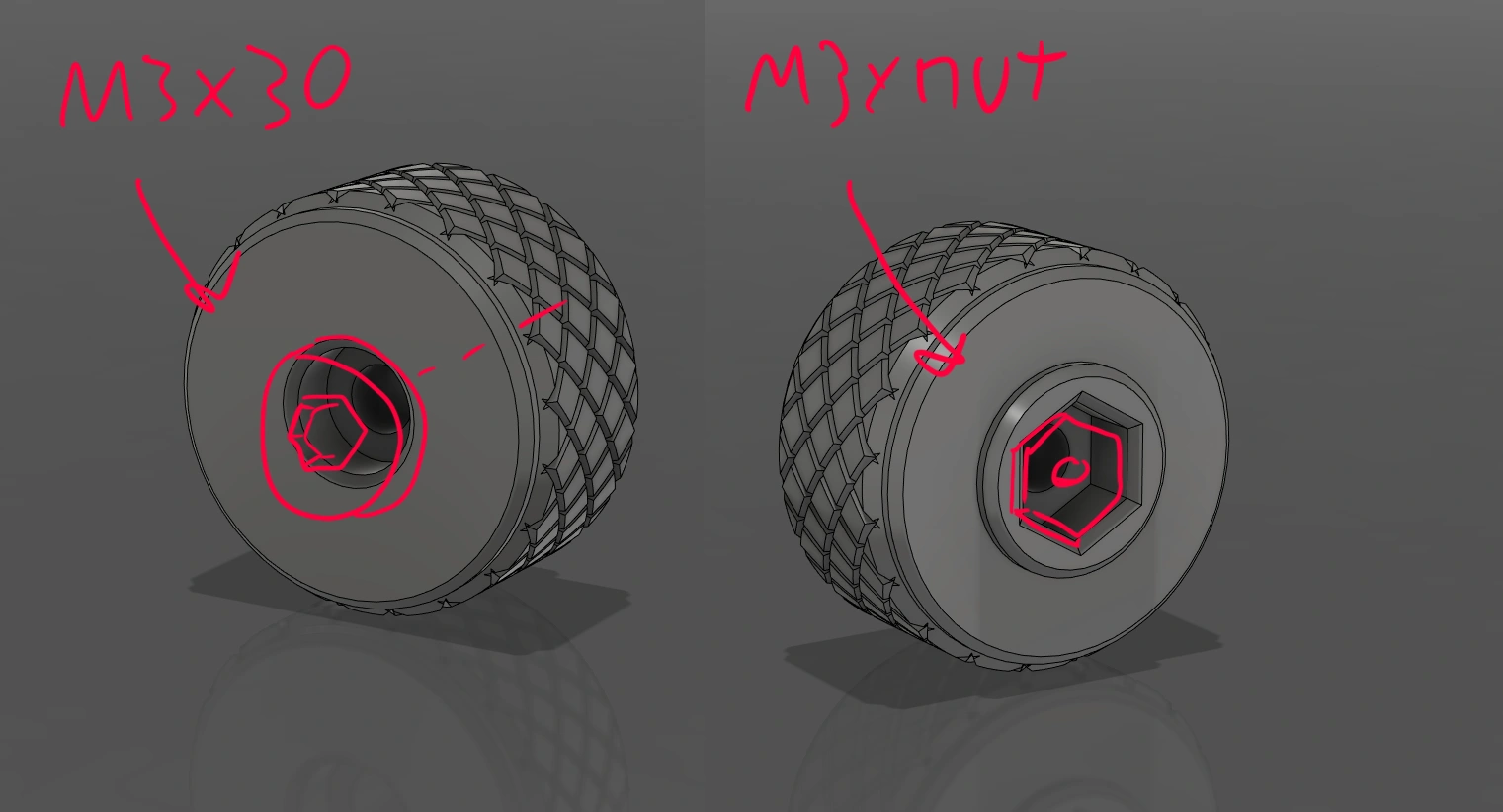

Tiếp theo, chuẩn bị núm xoay! Chúng ta sẽ luồn một vít M3x30 qua lỗ và qua một đai ốc sẽ được gắn ở mặt sau của núm xoay. Vặn chặt nó lại!

Bây giờ chúng ta sẽ lắp ráp khung chính! Có các khe âm để chứa tất cả các đai ốc M3, vì vậy hãy chuẩn bị bằng cách đặt tất cả các đai ốc vào vị trí. Tiếp theo, chúng ta sẽ lắp chân đế, vì một khi giá đỡ và cánh tay xoay đã được gắn vào, nó có thể cản trở việc tiếp cận các vít cho chân đế phía trước. Sử dụng vít M3x12 cho chân đế! Đối với cánh tay xoay, hãy gắn hai mặt của giá đỡ điện thoại bằng vít M3x25. Gắn cánh tay vào đế bằng vít M3x25mm, nhưng hãy đảm bảo không vặn quá chặt vì chúng ta không muốn khớp nối quá cứng! Cuối cùng, lắp núm xoay qua hướng dẫn và cánh tay xoay và vặn chặt nó lại!

---
