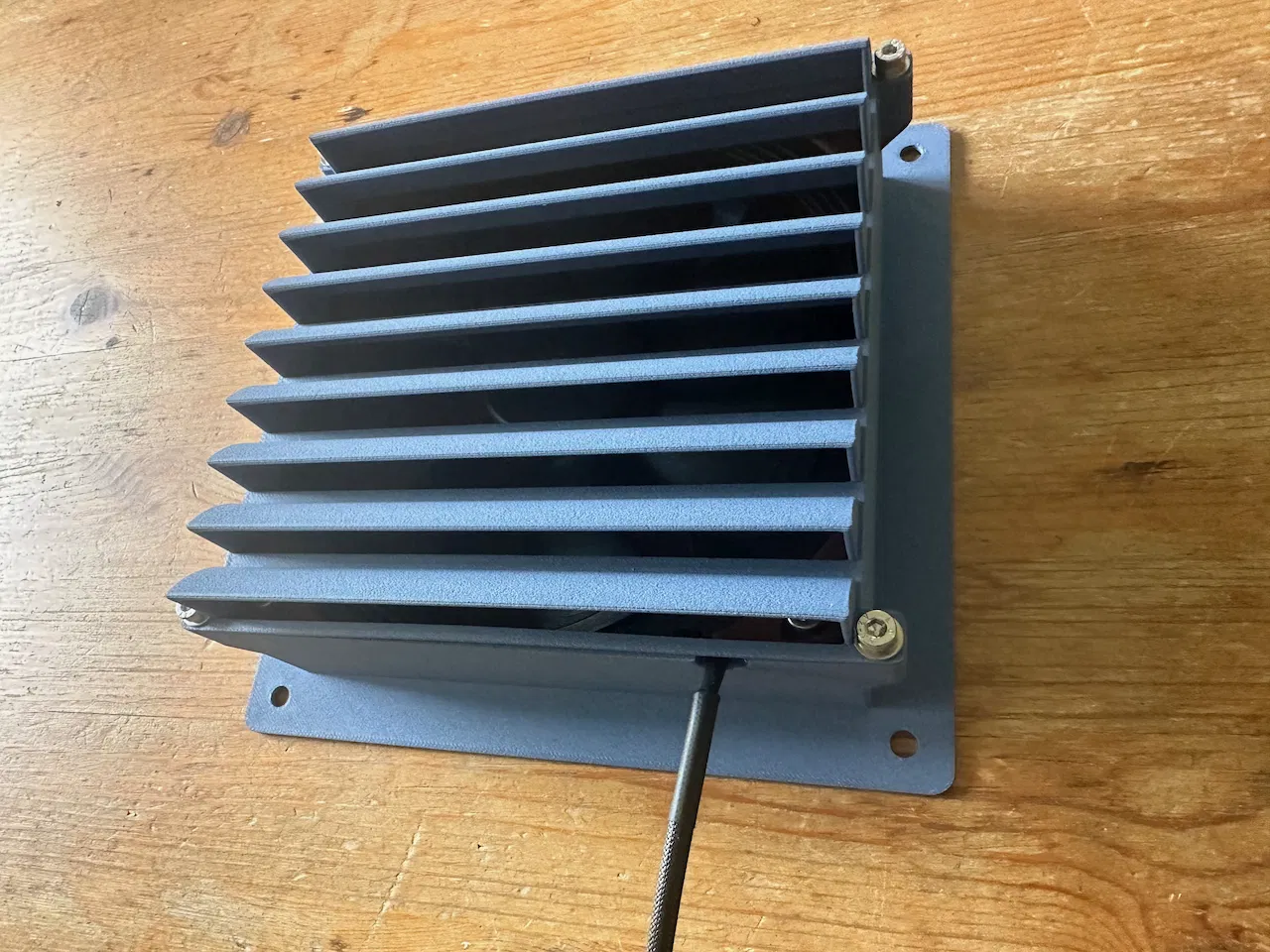

Khung Gắn Quạt 140mm Cho Ống Thông Gió Vuông 180mm

Tui có cái ống thông gió không chuẩn ở tầng hầm, ống vuông làm bằng gỗ, đường kính ngoài 180mm và đường kính trong 140mm. Thành ra, cái khung gỗ bên ngoài dày 20mm.

Tui cần hút ẩm trong tầng hầm nên cái mẫu này làm ra để gắn vô cái ống đó, gắn quạt 140mm.

Lỗ bắt vít cách mỗi góc 10mm x 10mm.

Tui chia sẻ lại phòng khi có ai đó cần xài. Thiết kế cũng nhanh thôi, tui chỉ cần cái gì đó xài được.

Bạn sẽ cần mấy món này để lắp:

• 8 cái insert ren M4 loại ruthex
• 4 con vít M4 dài 25mm
• 4 con vít M4 dài 8mm
• Một cái quạt 140mm. Tui xài cái quạt Noctua industrial này cho mạnh nha
• Cách nào đó để cấp nguồn cho quạt 5v nha

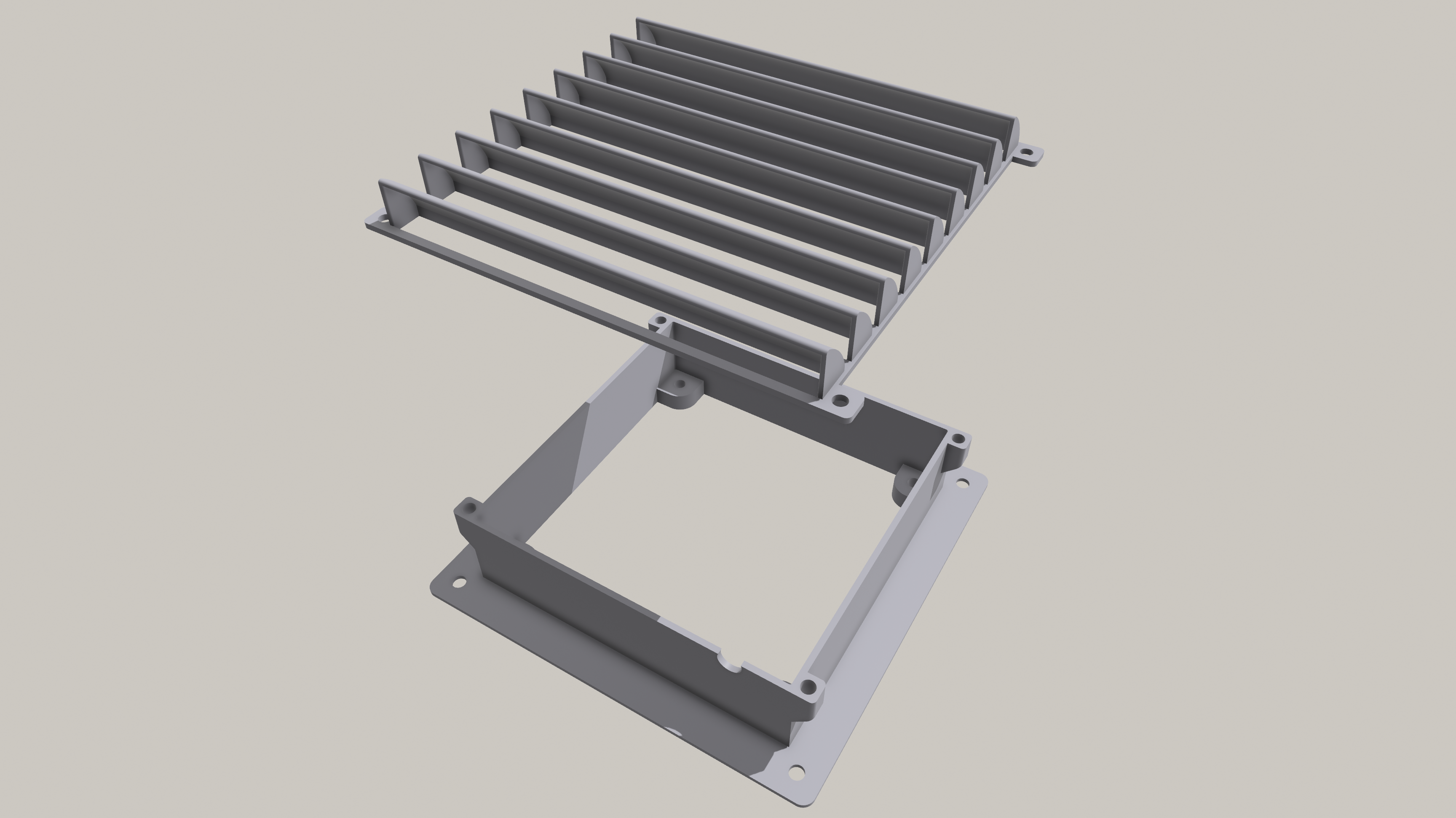

Cái quạt tui xài thì vừa khít, cái đế này làm theo nó luôn. Cả hai phần đều in phẳng trên bàn in, không cần support - cái nắp thì có thể hơi khó chút vì có một ít chỗ cần bridging.

File CAD tui cũng có để chung.

Các phiên bản

2023.08.30: Cập nhật đế xài ít nhựa hơn, thêm file STEP và STL

2023.08.28: Bản tải lên lần đầu
