Bộ chuyển đổi ống dẫn khí 150mm

Đây là bộ chuyển đổi ống dẫn khí 150mm dạng module, chỉ cần vặn vào các ống dẫn khí xoắn 150mm thông thường. Các ống này thường được sử dụng cho máy lạnh di động.

Các bộ phận được làm từ đầu, nhưng tôi đã sử dụng ren trên bộ chuyển đổi chính từ thiết kế của wejn. Vì vậy, xin cảm ơn anh ấy.

Trong thiết kế này có một vài tùy chọn để bạn tùy chỉnh:

• Chiều dài với các bộ nối dài tùy chọn

• Một loại đầu ra/lỗ thông hơi nếu bạn quyết định sử dụng chúng.

• Có thể gắn lưới chống muỗi/côn trùng vào đầu ra/lỗ thông hơi.

• "Main_Adapter" là một bộ phận lớn vặn vào đầu ống dẫn khí và kết thúc bằng một khe hẹp. Bạn có thể gắn thêm đầu ra/lỗ thông hơi, bộ nối dài hoặc kết hợp cả hai vào Main_Adapter.

• Các bộ nối dài có ba độ dài khác nhau: 8, 12 và 15cm. Cố định nó vào bộ chuyển đổi chính bằng một ít keo nếu khớp nối bị lỏng.

• Đầu ra/lỗ thông hơi có ba loại khác nhau:

  • "OpenEnd" không có lá chớp, nhưng có thể kẹp lưới chống muỗi/côn trùng vào đầu.
  • "HorizontalVent" có một lá chớp ngang dài.
  • "VerticalVent" có năm lá chớp dọc. Phần này khớp lỏng với đầu bộ chuyển đổi chính/bộ nối dài để có đủ khoảng trống để kẹp lưới chống muỗi/côn trùng bên trong.

In ấn:

Không cần hỗ trợ để in và tôi đã in các bộ phận của mình bằng PETG mà không gặp vấn đề gì.

Tôi đã sử dụng 5 lớp bao quanh (để có các bức tường mỏng chắc chắn) và 10% lưới giroid.

Sau khi in:

Tôi chỉ sử dụng lưới chống muỗi/côn trùng rẻ tiền thường dùng cho cửa sổ với dải băng dính gai. Chỉ cần cắt một hình chữ nhật lưới khoảng 22x8cm, cắt bớt các góc và nó sẽ vừa vặn mà không bị nhô ra quá nhiều bên dưới. Khi kích thước và việc cắt tỉa có vẻ ổn, chỉ cần thêm một ít keo quanh viền và ấn đầu ra/lỗ thông hơi vào vị trí. Nếu có bất kỳ túm lưới nào lấp ló bên dưới các cạnh, hãy cắt bỏ chúng bằng dao mổ hoặc dao sắc.

Thông tin chung:

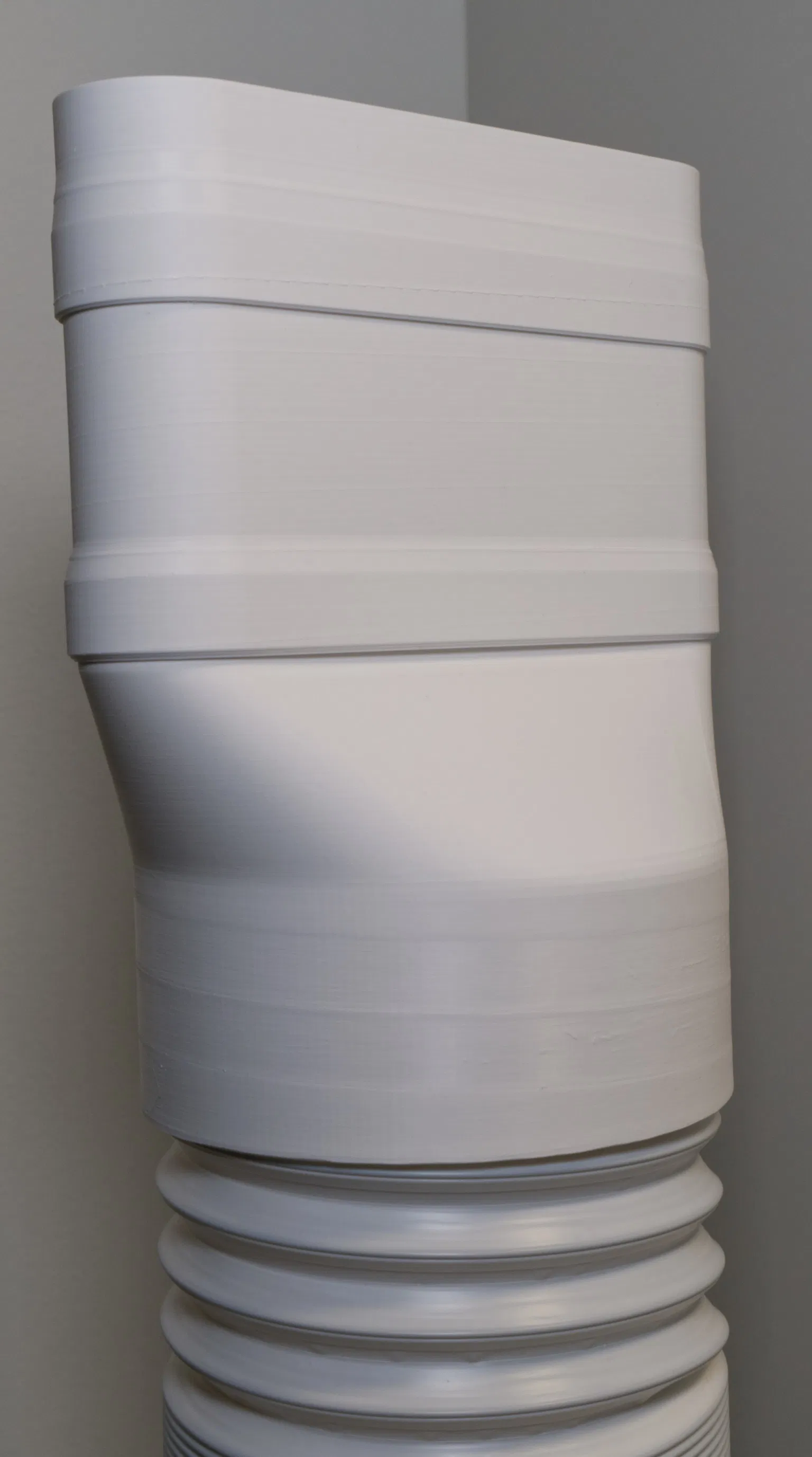

Các bộ phận được hiển thị trong ảnh là:

• Bộ chuyển đổi chính
• Bộ nối dài 8cm

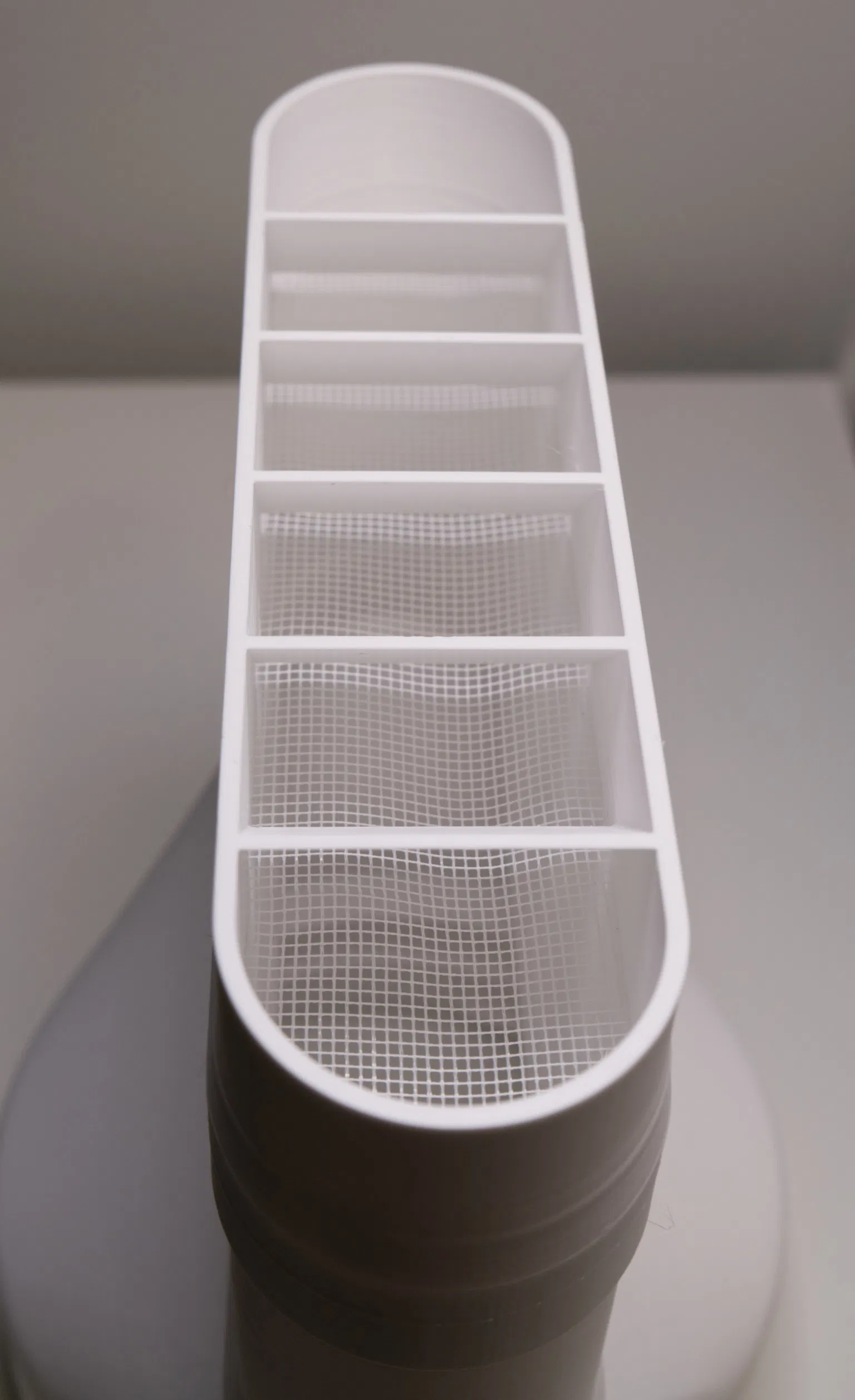

• Lỗ thông hơi dọc.
