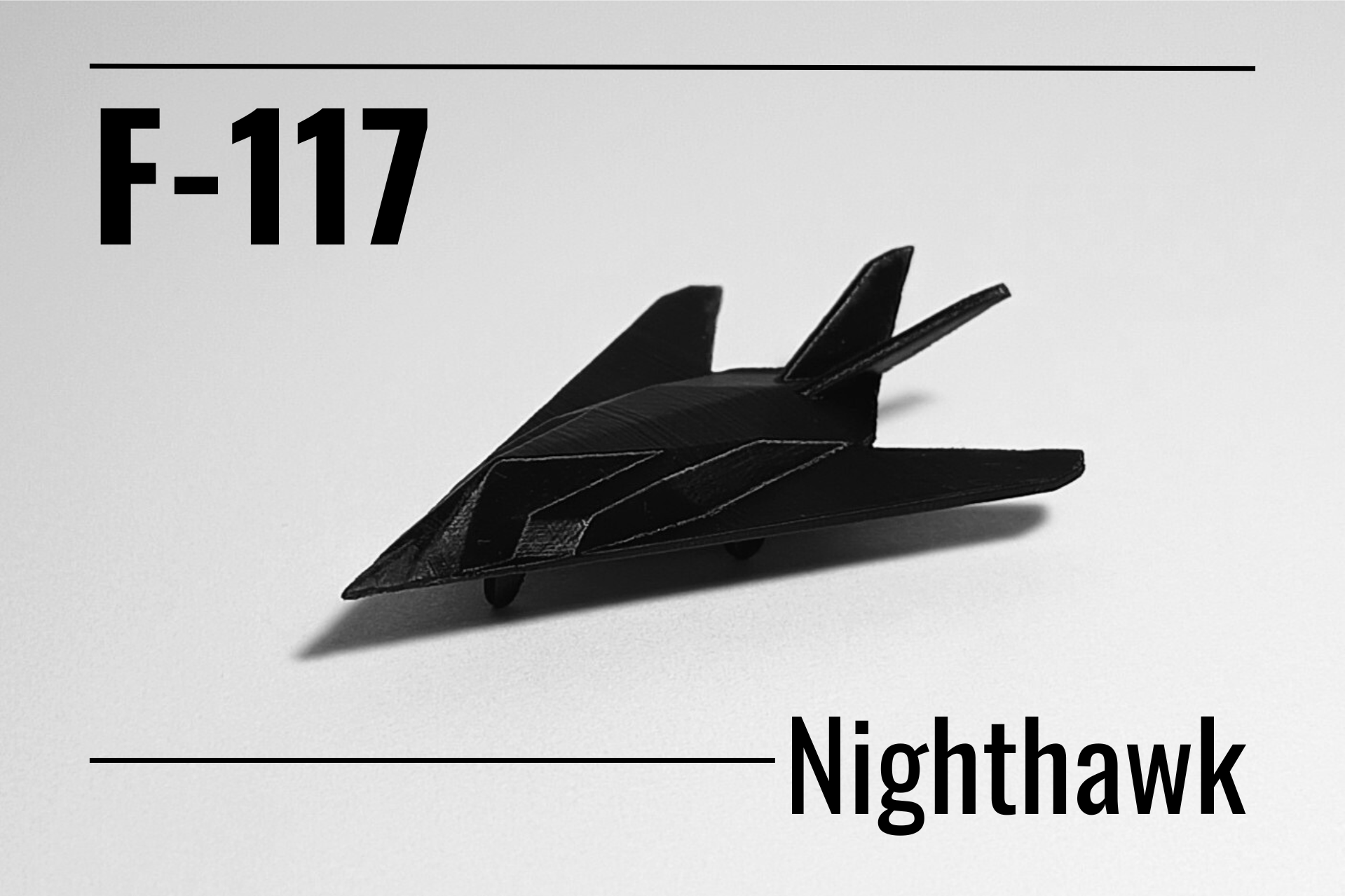

Máy bay tấn công tàng hình F-117 Nighthawk siêu nhỏ in một lần

Về chiếc F-117 Nighthawk

The Lockheed F-117 Nighthawk là một máy bay tấn công tàng hình của Mỹ đã ngừng hoạt động, một chỗ ngồi, cận âm, hai động cơ, được phát triển bởi bộ phận Skunk Works bí mật của Lockheed và được Không quân Hoa Kỳ vận hành. Đây là chiếc máy bay hoạt động đầu tiên được thiết kế với công nghệ tàng hình.

Hình dạng đa diện của máy bay (được tạo từ các bề mặt phẳng hai chiều) góp phần làm giảm đáng kể diện tích phản xạ radar của nó chỉ còn khoảng 0.001 m2 (0.0108 sq ft). Để giảm thiểu dấu hiệu hồng ngoại, nó có ống xả không tròn trộn khí thải nóng với không khí xung quanh mát mẻ và không có bộ đốt sau; nó cũng bị giới hạn ở tốc độ cận âm vì việc vượt qua rào cản âm thanh sẽ tạo ra tiếng nổ siêu thanh rõ ràng làm tăng cả dấu hiệu âm thanh và hồng ngoại của nó.

F-117 được trang bị hệ thống dẫn đường kỹ thuật số và tấn công tinh vi tích hợp, việc nhắm mục tiêu đạt được thông qua hệ thống hồng ngoại ảnh nhiệt và máy đo khoảng cách laser/bộ định vị laser. Nó không ổn định về mặt khí động học trên cả ba trục chính của máy bay và do đó yêu cầu các hiệu chỉnh bay liên tục thông qua hệ thống bay bằng dây (FBW) để duy trì chuyến bay có kiểm soát.

Quan trọng

Do thiết kế cánh của Nighthawk và độ quét về phía sau của chúng, góc giữa cánh và giá đỡ cố định đã khiến tôi giảm 50% kích thước khe hở, nhưng trong phần mô hình, tôi đã sử dụng các ký hiệu cũ, vì vậy nếu ai đó đã in (ví dụ) phiên bản 0.12mm của một chiếc máy bay khác với kết quả tốt, lần này họ cũng nên chọn mô hình 0.12mm.

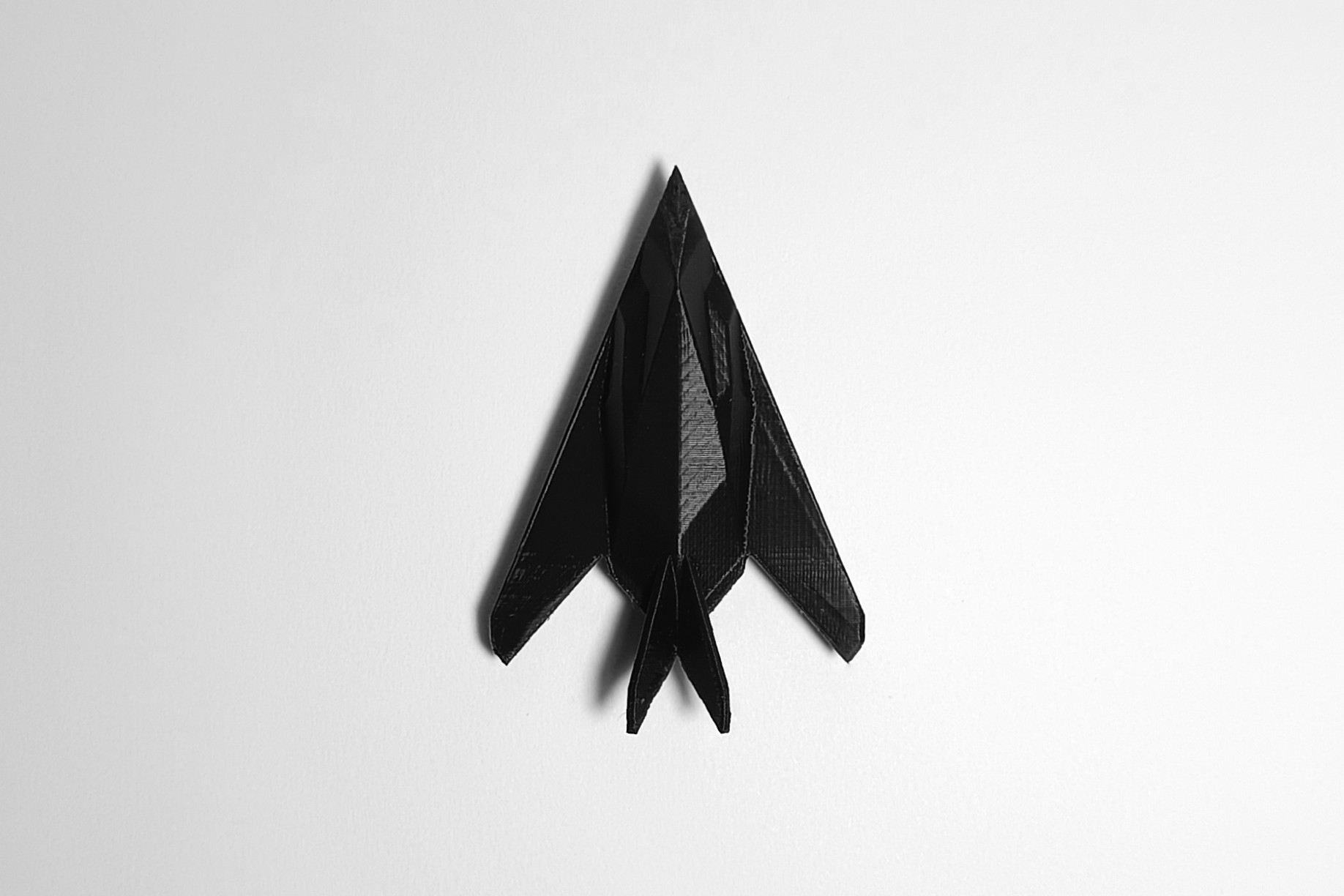

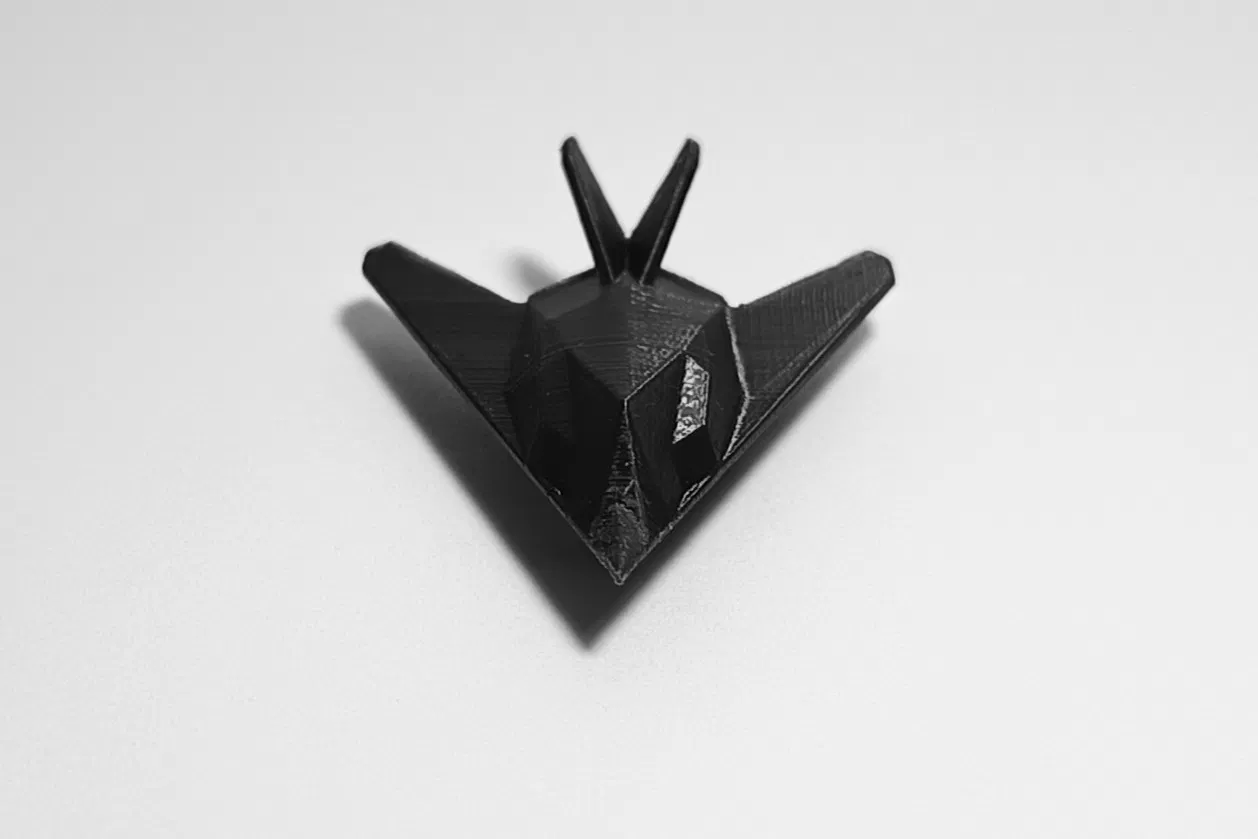

Về bản thân mô hình

Bạn có thể tìm thấy hàng trăm mô hình máy bay chiến đấu trên Internet.

Tuy nhiên, một số trong số chúng là bản sao trung thực của chính cỗ máy, nhưng một mô hình như vậy không tuyệt vời để in 3D (vì cánh mỏng, động cơ phức tạp và bộ hạ cánh, nó cần rất nhiều giá đỡ, v.v.).

Mặt khác, có những mô hình máy bay đơn giản, dễ in, nhưng không còn đại diện cho chiếc máy bay gốc nữa.

Tôi đã cố gắng hết sức để tạo ra một thứ gì đó ở giữa, một mô hình vừa dễ in vừa trông giống như máy bay thật. Tôi đã dành nhiều thời gian để điều chỉnh độ dày cánh, thiết kế bộ hạ cánh chấp nhận được và cách tối ưu để loại bỏ các giá đỡ mặc định và làm cho chiếc máy bay trông đáng tin cậy đến mức ngay cả một người không quan tâm đến hàng không cũng có thể phân biệt được sự khác biệt giữa các mô hình.

In ấn

• Cài đặt chất lượng cao, chiều cao lớp 0.12mm-0.15mm (Tôi đang sử dụng 0.12mm)
• Vòi phun 0.4mm
• KHÔNG hỗ trợ
• 100% điền
• Tôi khuyên bạn nên sử dụng raft để đảm bảo mô hình không bị bong ra trong quá trình in.
• In (trên máy in 3D của tôi) mất từ 1h đến 1h 40 phút tùy thuộc vào cài đặt, hiệu quả máy in và kích thước của máy bay.
• Tôi khuyên bạn KHÔNG nên thu nhỏ mô hình, vì một số bộ phận (ống hút khí, động cơ, mũi máy bay) có thể bị biến dạng hoặc thậm chí không được in, vì chúng sẽ quá mỏng đối với phần mềm cắt lớp và máy in. Tôi cũng không đảm bảo kết quả tốt khi phóng to.

Làm sạch mô hình

Đây là một hướng dẫn nhỏ để loại bỏ các bộ phận không cần thiết sau khi in.

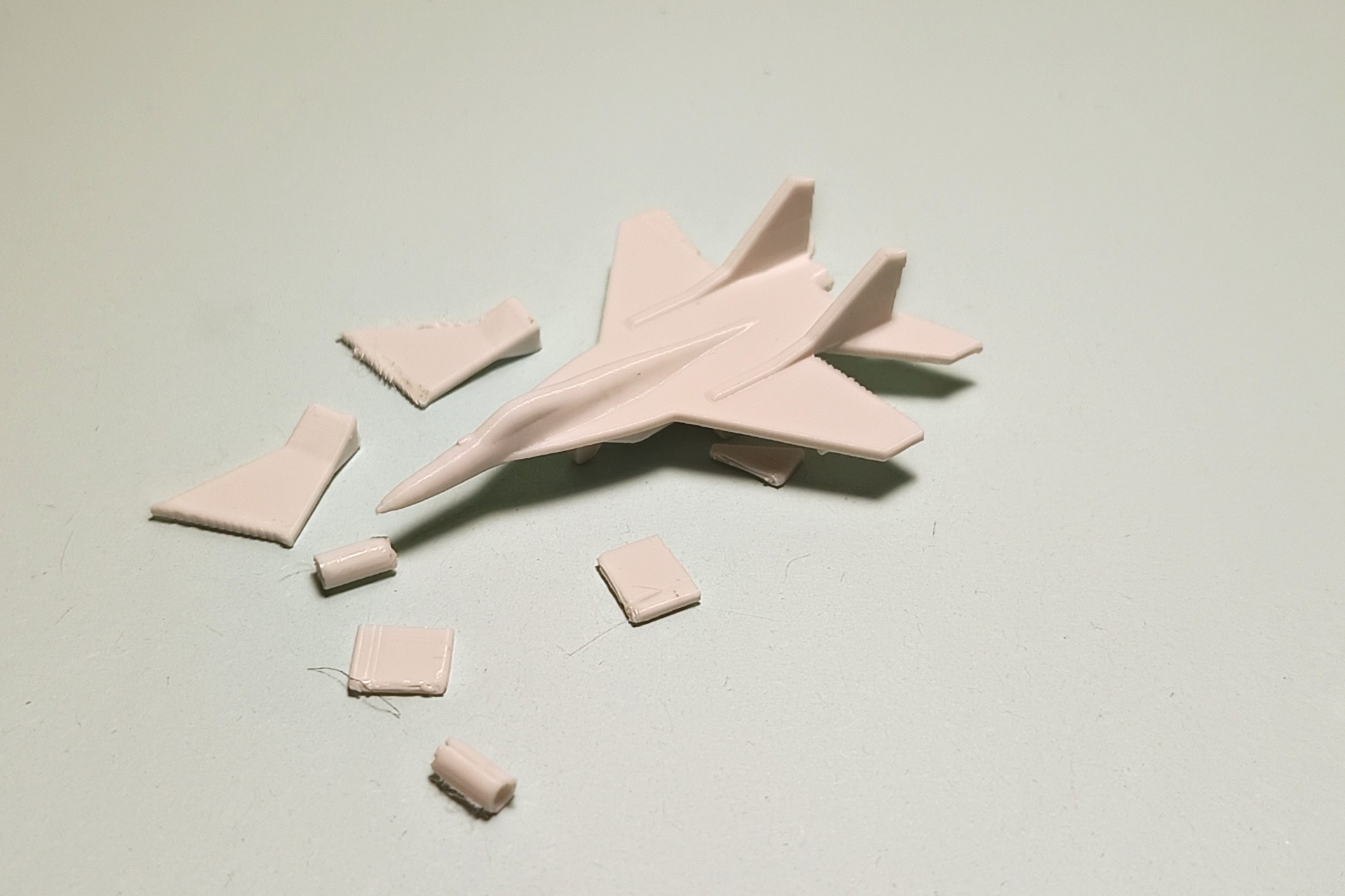

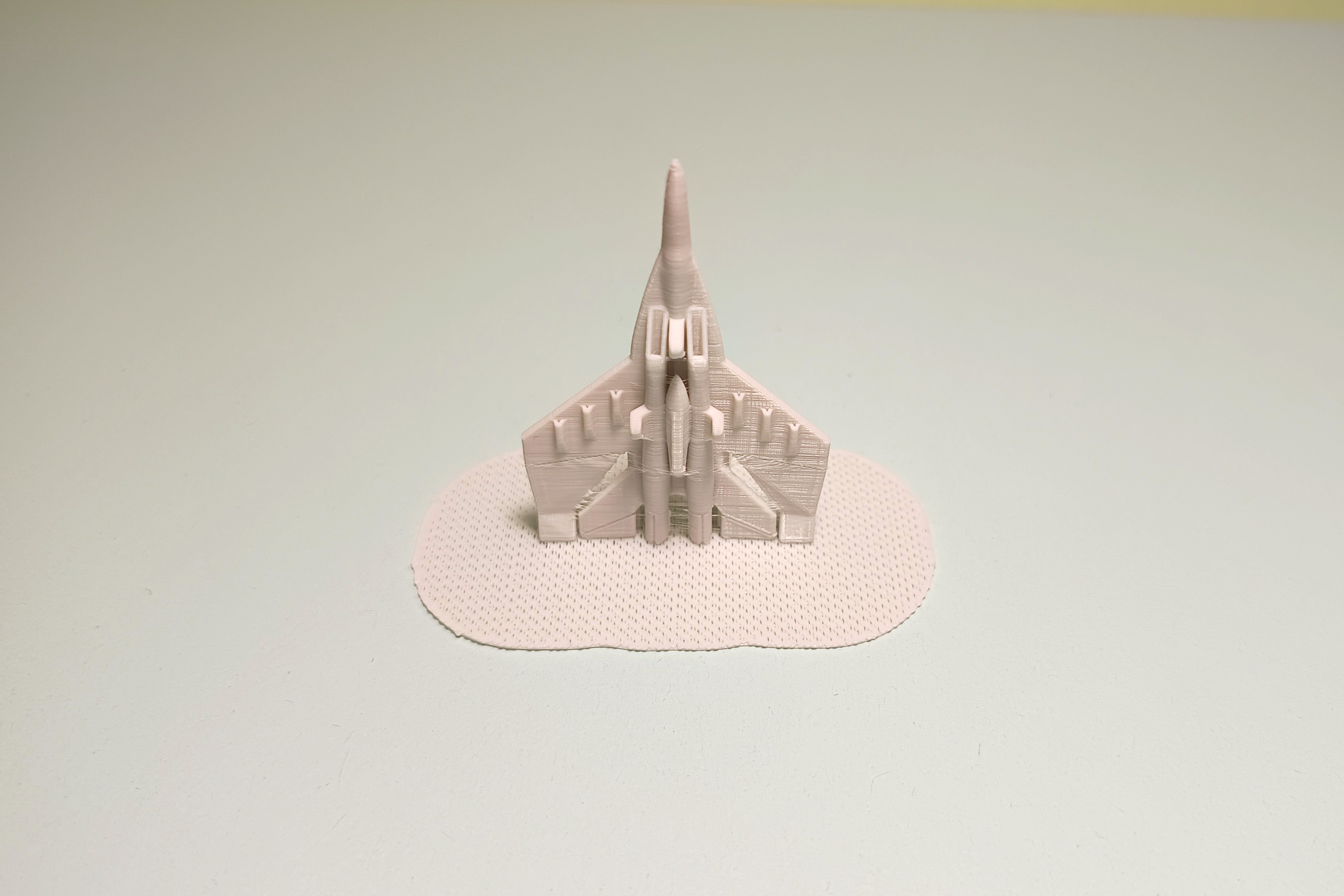

Các bức ảnh cho thấy một chiếc MIG-29, nhưng các hướng dẫn áp dụng cho tất cả các mô hình.

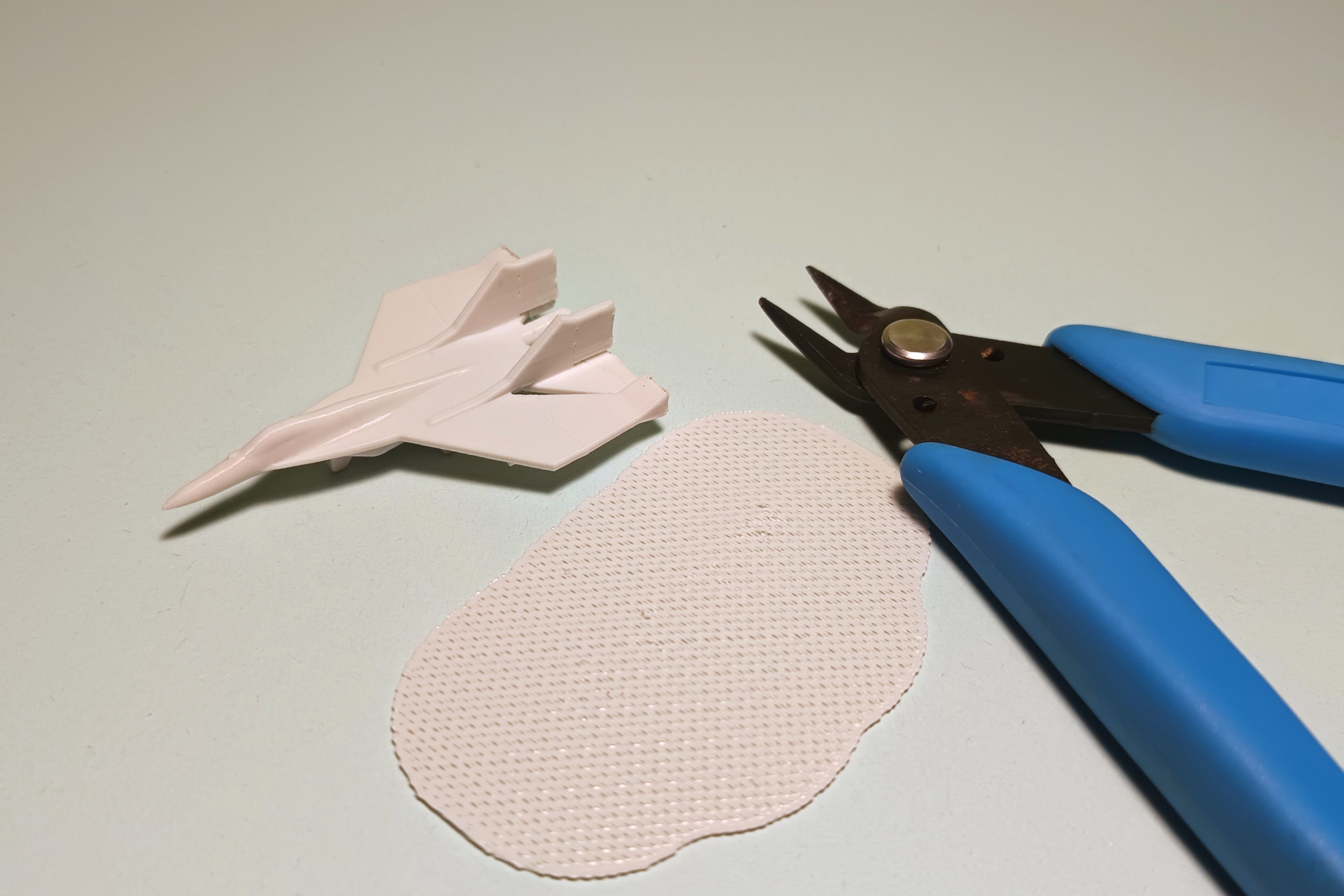

Đầu tiên, loại bỏ raft bằng kìm cắt.

Sau đó, tìm các khe hở ở cánh (được đánh dấu bằng các mũi tên đỏ). Đừng quên động cơ và bộ ổn định.

CẨN THẬN bẻ gãy các giá đỡ bằng kìm, tôi không khuyên dùng tay vì cánh có thể bị gãy theo các lớp, không phải nơi lẽ ra phải gãy.

Hãy nhớ rằng, ngay cả khi điều đó xảy ra, cũng không cần phải in lại mô hình. Đôi khi chỉ cần dán cánh bằng keo siêu dính là đủ.

Bạn cũng có thể làm mịn cánh bằng dũa nhỏ hoặc giấy nhám và đốt các sợi chỉ bằng bật lửa.

Thông tin bổ sung

Nếu bạn thích những chiếc máy bay phản lực siêu nhỏ của tôi, vui lòng để lại một bình luận hay. Tôi đang làm việc trên một số máy bay mới, tôi sẽ sớm tải lên. Tôi sẽ rất biết ơn nếu bạn chia sẻ với tôi những ý tưởng của bạn về các máy bay chiến đấu mới hoặc một thứ gì đó hoàn toàn khác. Tôi sẵn sàng đón nhận các đề xuất của bạn.

Tôi chỉ muốn chỉ ra rằng tôi không phải là một chuyên gia và tôi coi việc tạo ra các mô hình để in 3D như một sở thích. Do đó, tôi yêu cầu sự thông cảm của bạn đối với công việc của tôi.

Chúc bạn in ấn thành công và có nhiều niềm vui!
