Mount Direct Drive Ender 3 V2 - Titan/V6

Tự dưng tui có một mớ linh kiện nâng cấp cho con Ender 3V2. Tui tìm hoài hổng có cái mount nào xài được với mấy món tui có nên quyết định tự làm luôn. Mấy cái này còn chưa xong đâu, tui sẽ cập nhật thêm khi nào làm xong. Mấy món tui cần gắn vô nè:

• Đầu đùn E3D Titan & Motor Stepper Pancake
• Đầu đúc Phaetus Dragonfly BMO
• CR Touch (BL Touch cũng gắn vừa nha)
• Quạt 4010 24v
• Quạt thổi 4020 24v

Tui muốn cái mount nó gọn nhất có thể, để cái cảm biến chạm gần cái đầu đúc. Đây là bản đầu tiên.

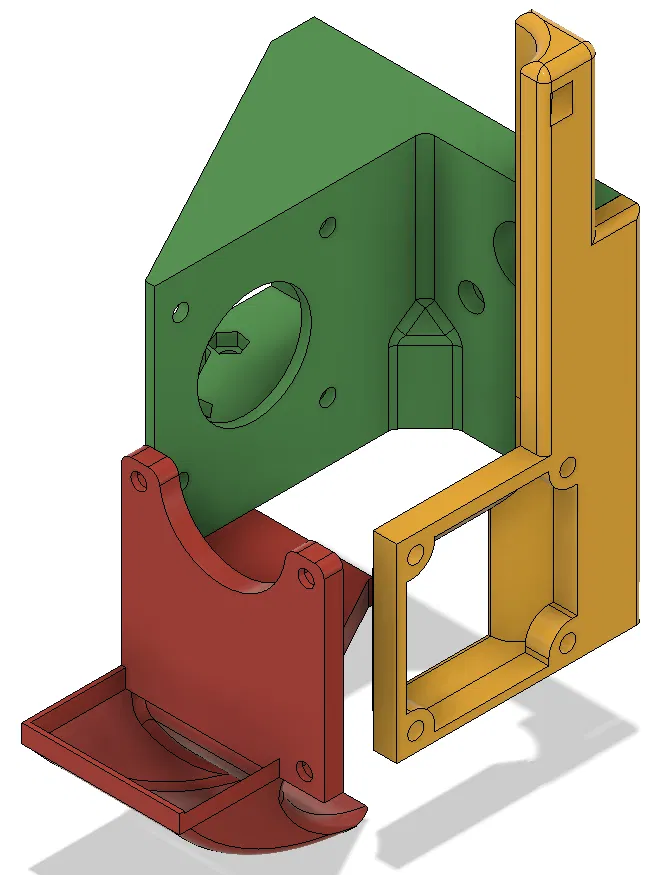

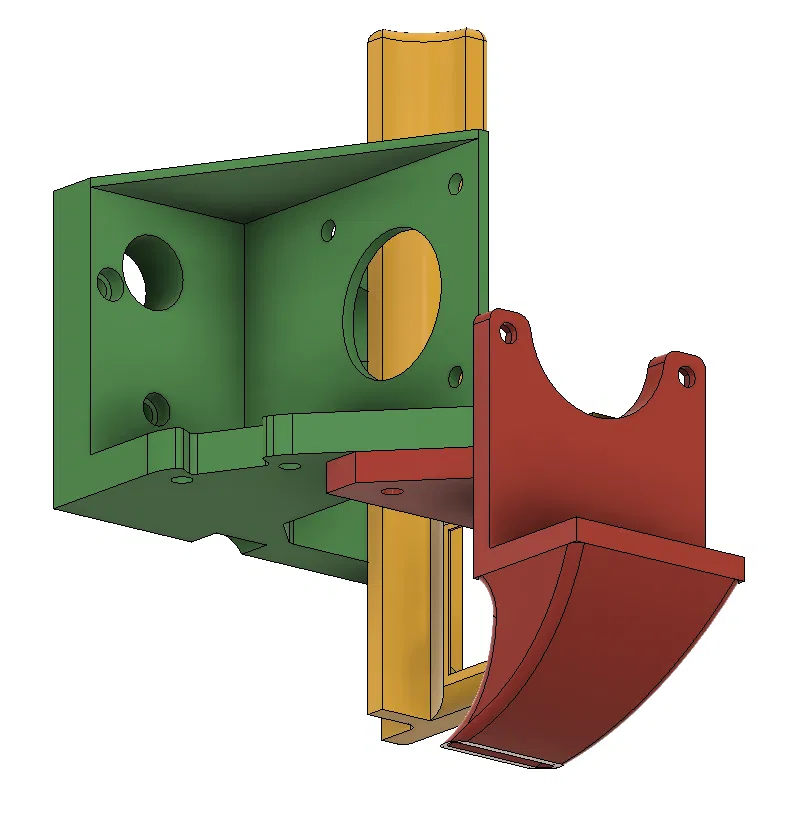

Ngoài 3 món in ra, bạn sẽ cần thêm mấy con ốc lục giác với đai ốc M3. Để lắp thì bắt đầu với cái mount, nhét đai ốc vô mấy cái lỗ lõm rồi gắn vô cái plate sau. Lắp CR touch, đầu đùn, đầu đúc vô mount. Tiếp theo là cái mount quạt với quạt đã lắp. Cuối cùng là quạt làm mát part. Lắp hết dây nhợ rồi luồn qua cái cánh tay đỡ và dùng dây rút siết cho gọn.

Cái combo này in được mấy tiếng rồi nhưng mà cái quạt làm mát part còn phải sửa thêm, nó không có làm tốt mấy cái chỗ overhang phía sau bản in. Tui muốn làm mấy cái này khi có thời gian:

• Giảm khoảng cách trục Y giữa plate sau và đầu đúc
• Thiết kế cái duct đôi từ cái quạt 4020 đơn
• Tinh chỉnh cái cooling duct để thổi ngon hơn - không bị kẹt nhiệt nhưng tui nghĩ có thể làm tốt hơn

Cho tui biết ý kiến mấy bạn nha, có lời khuyên gì cũng được hết.

https://youtube.com/shorts/OSiYnU-x4gg

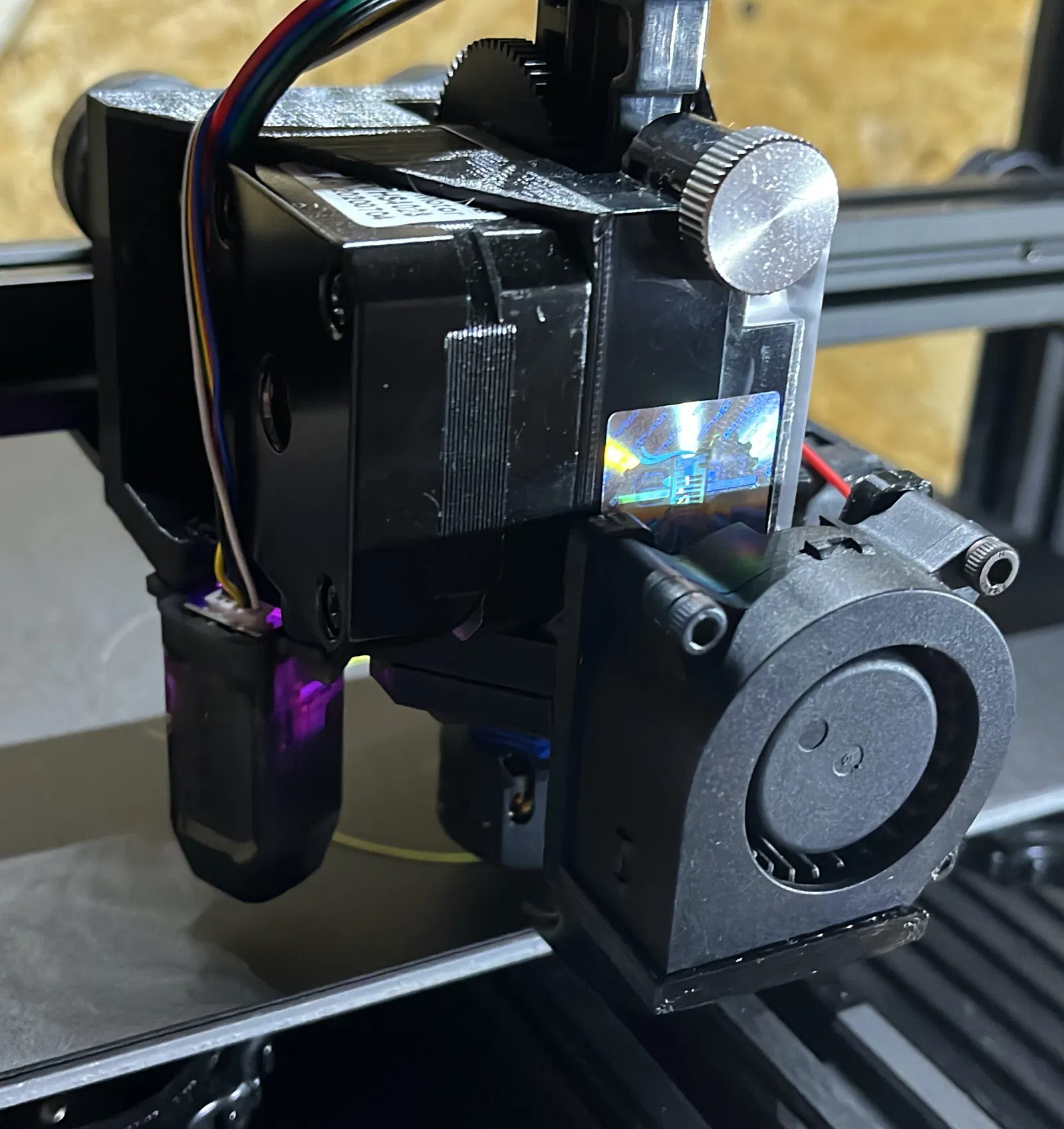

Cập nhật: Tui đã thêm hệ thống làm mát ngon hơn rồi. Tui xài bản này lâu rồi mà bản mới nhất thì bá cháy bọ chét.
