CREALITY K1 | K1C | K1SE - HƯỚNG DẪN ỐNG PTFE 180 ĐỘ

__Nếu gặp bất kỳ trục trặc nào trong quá trình in hoặc lắp ráp, đừng ngần ngại nhắn tin cho tôi, tôi sẽ cố gắng hết sức để hỗ trợ bạn_ 😉.

HƯỚNG DẪN ỐNG PTFE 180 ĐỘ CHUYỂN ĐỘNG TRƯỚC&SAU

_/////LIÊN KẾT CÁC PHẦN CỨNG ĐƯỢC SỬ DỤNG TRONG TẤT CẢ CÁC DỰ ÁN CỦA TÔI link liên kết liên kết

ỐC VÍT M3 x 4mm (Dài) x 5mm (Đường kính): https://amzn.to/3EovAVw

ỐC VÍT LỤC GIÁC M3 6mm-30mm (INOX): https://amzn.to/4imGAQW

ỐC VÍT LỤC GIÁC M3 6-20mm (ĐEN): https://amzn.to/3R7wjx4

ỐC VÍT ĐẦU CHÌ M3 4mm-12mm (INOX): https://amzn.to/3G3Z1wr

ỐC VÍT ĐẦU CHÌ M3 8mm-25mm (ĐEN): https://amzn.to/43JeThP

/////CẬP NHẬT 0.2

Phiên bản Hướng dẫn Ống PTFE mới [V2] - Phiên bản cập nhật cho phép chuyển động xoay 360° hoàn toàn.

//CÁC CHI TIẾT MỚI:

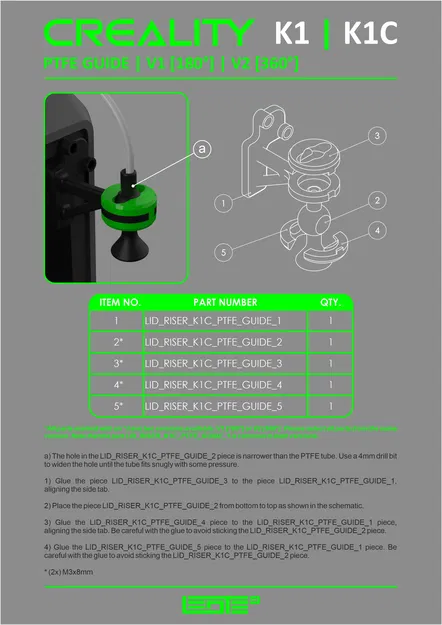

1. LID_RISER_K1C_PTFE_GUIDE_2_V2
2. LID_RISER_K1C_PTFE_GUIDE_3_V2
3. LID_RISER_K1C_PTFE_GUIDE_4_V2
4. LID_RISER_K1C_PTFE_GUIDE_5_V2

_*Cả hai phiên bản đều có chung một bộ phận: LID_RISER_K1C_PTFE_GUIDE1

*Làm theo các bước lắp ráp tương tự như phiên bản 1.

*Cả hai phiên bản ZIP đều có sẵn để tải xuống. Trong phần tải xuống, cuộn xuống cuối trang để tìm các tệp ZIP.

/////CHÚ Ý

Đảm bảo các con vít không quá dài. Chúng không nên vượt quá độ dày của khung để tránh làm hỏng bất kỳ bộ phận bên trong nào.

/////Chiều dài của cánh tay được thiết kế để căn giữa bộ dẫn hướng với cuộn dây khi bộ phận tổ ong được lắp đặt.

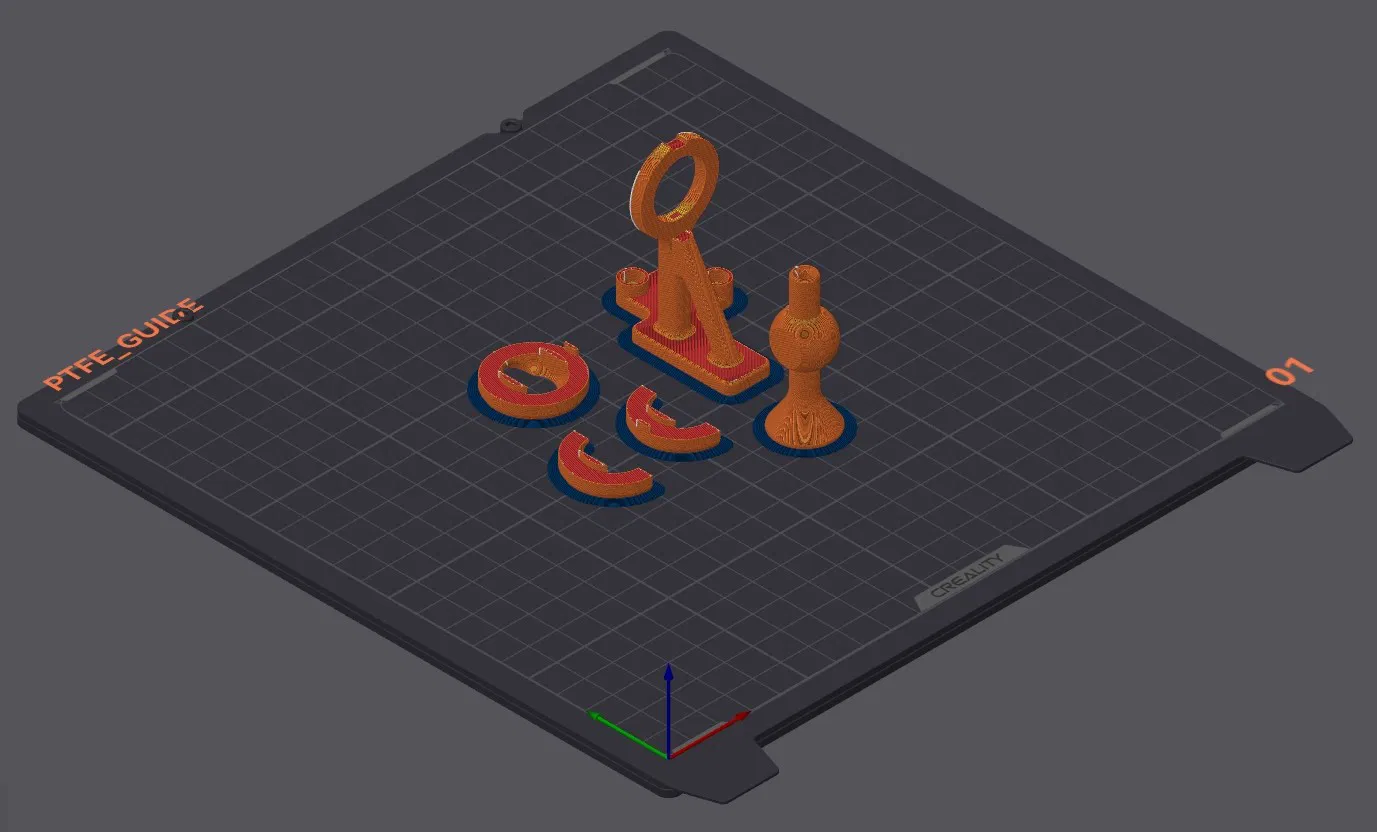

*Các bộ phận trong GIF được in bằng ABS và phóng to 100.38%.

*Vị trí đường may: Sau
