Hộp Điều Khiển CNC GT v2

Phiên bản mới trên hộp nhẹ hơn với nhiều không gian hơn cho pin……

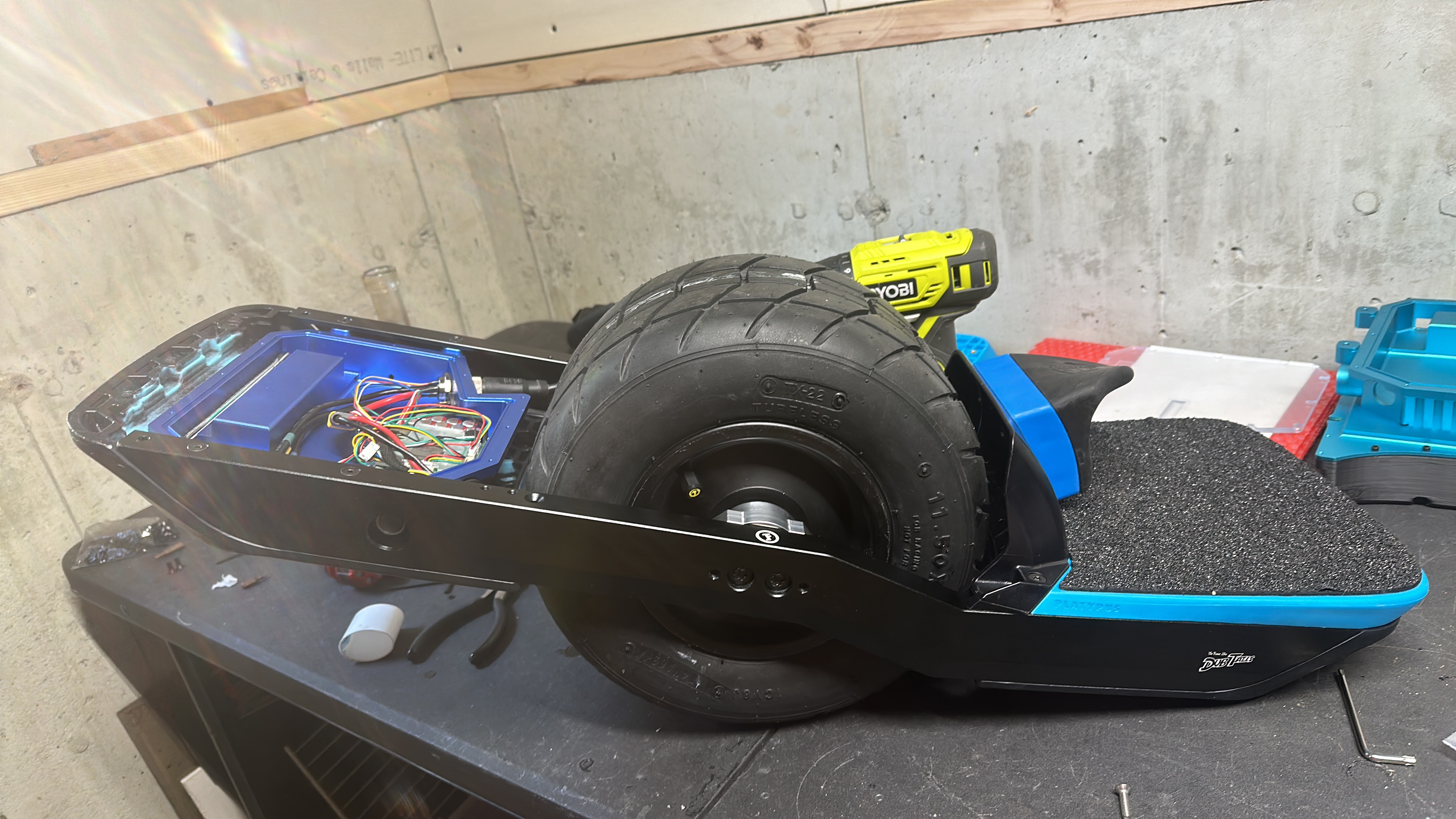

Hộp Điều Khiển CNC - dành cho nền tảng Onewheel GT

Hộp được thiết kế để hỗ trợ các mục sau

• VESC - Thor300/400, LIL Focor, Tronic X12, Tronic 250R, và JetFleetF6 (tấm gắn cho các tùy chọn VESC bổ sung, bạn có thể khoan lỗ để vừa với bất kỳ VESC nào).
• Nút Nguồn M19x1
• Đầu nối chân bàn GT.
• Đầu nối Superflux/Conan Core hoặc Vòng đệm cáp M20x1.5.
• Đèn - Hộp này được thiết kế để hoạt động với đèn LED JetFleet tùy chọn (sẽ vừa với hầu hết các dải đèn LED DIY)
• Bộ pin chia đôi

Các bộ phận cho CNC:

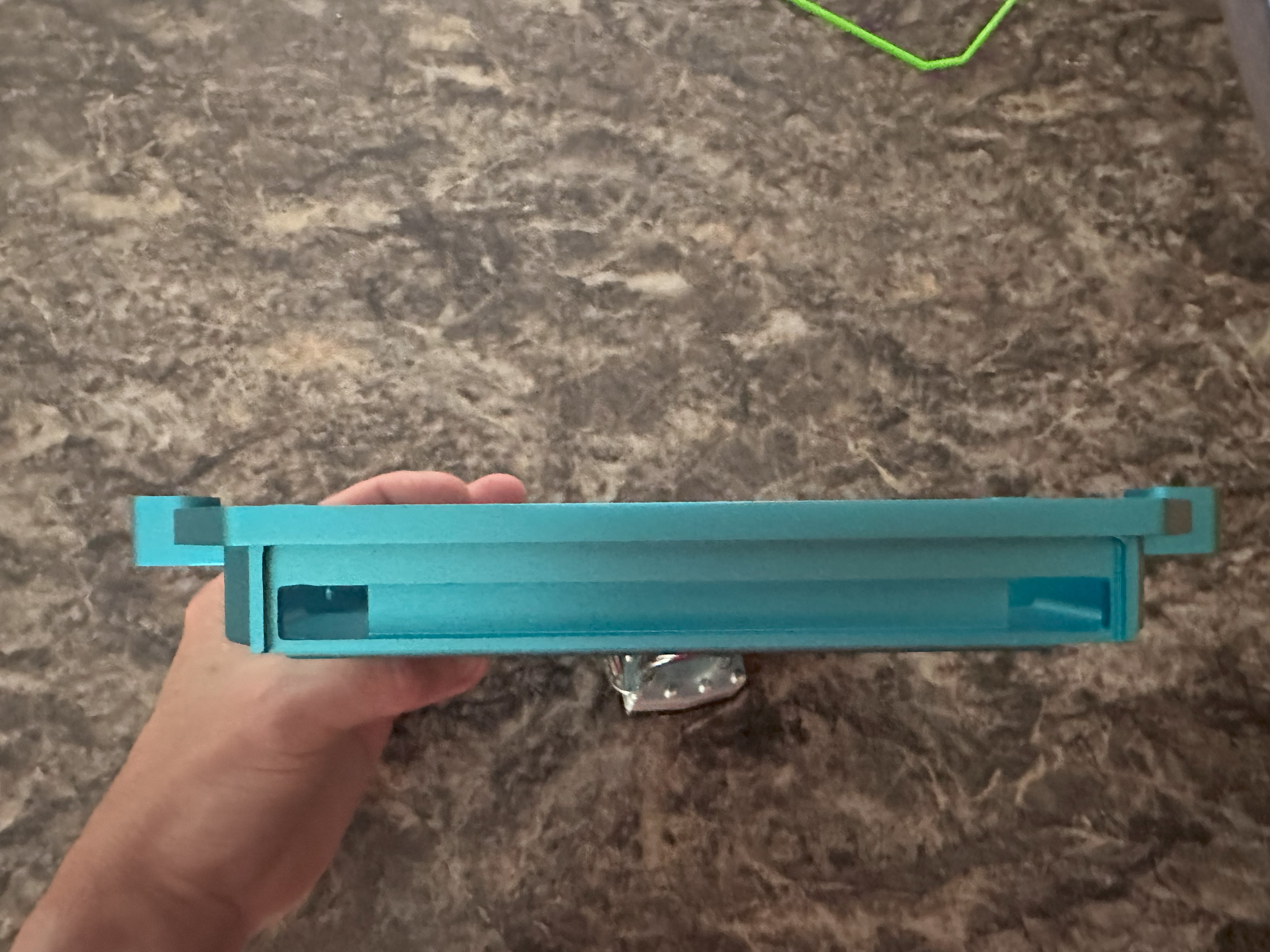

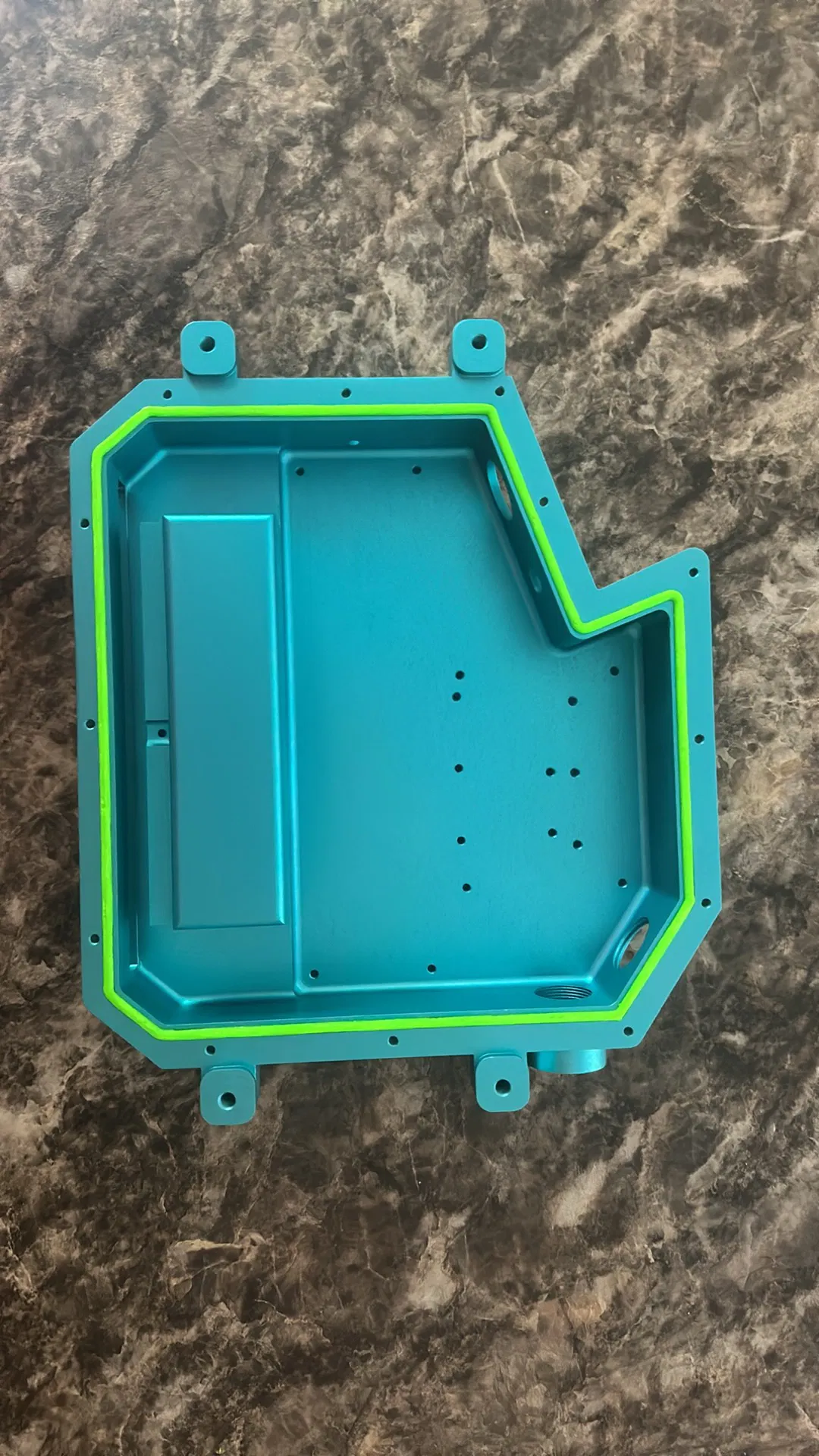

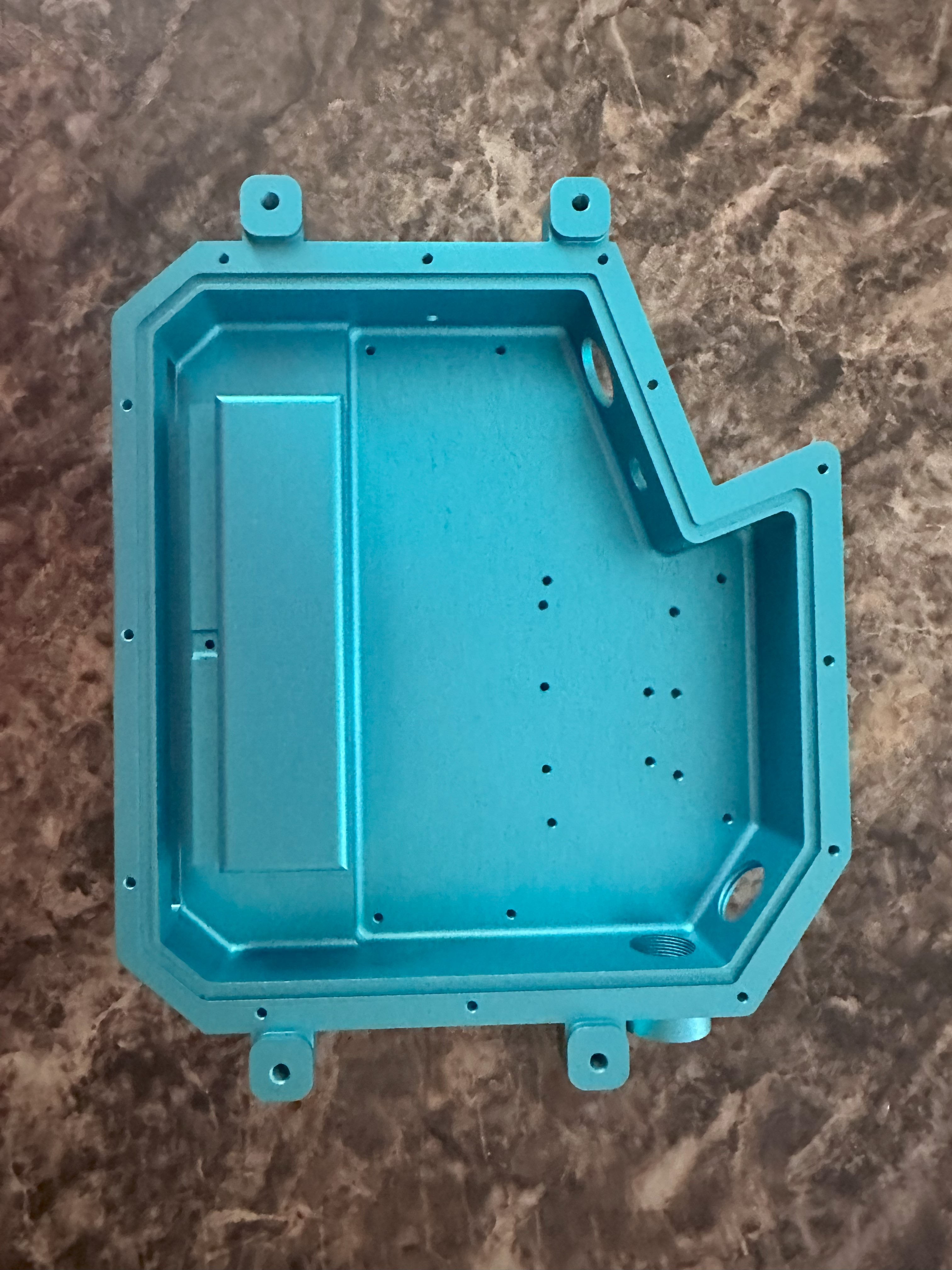

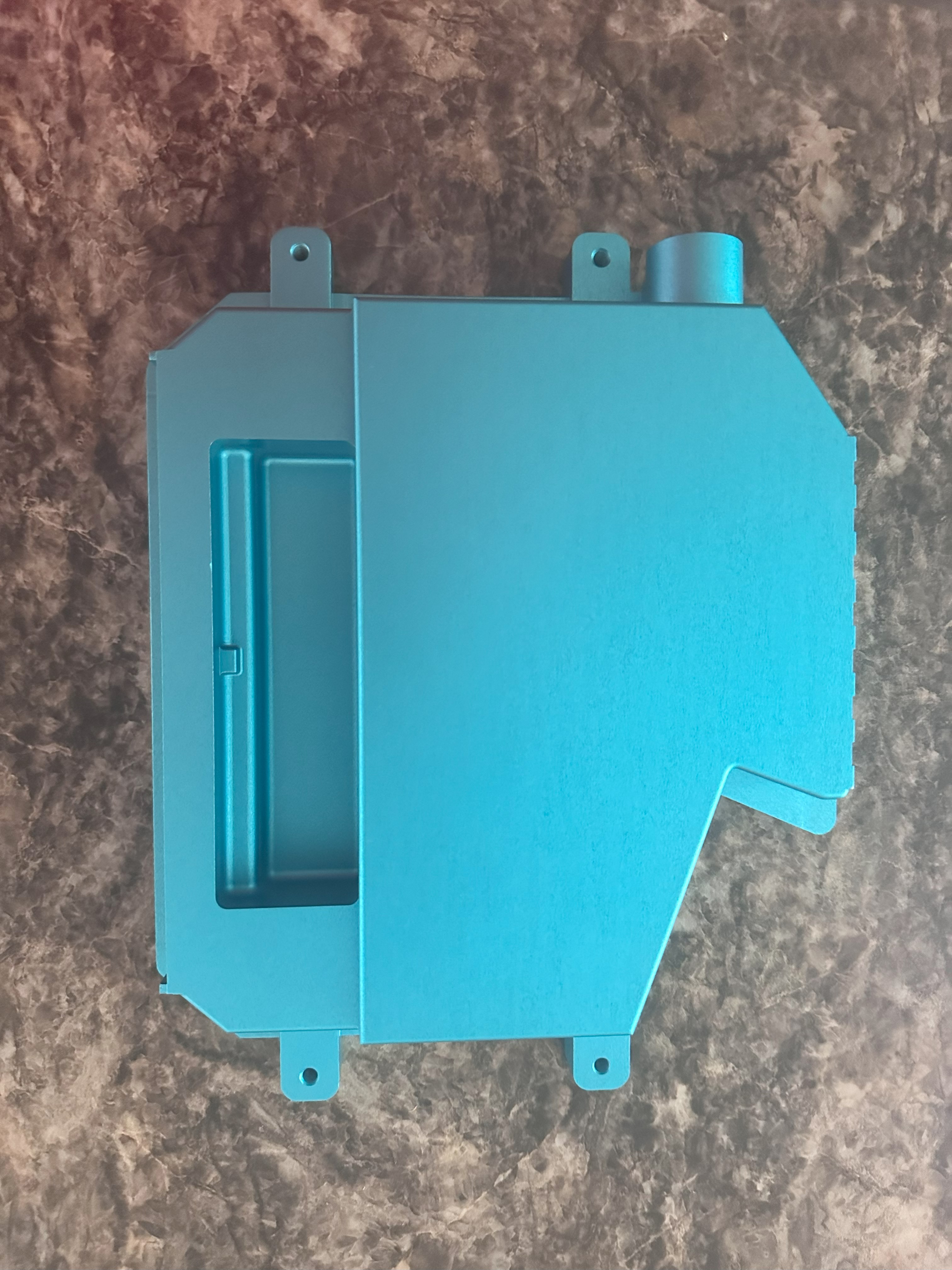

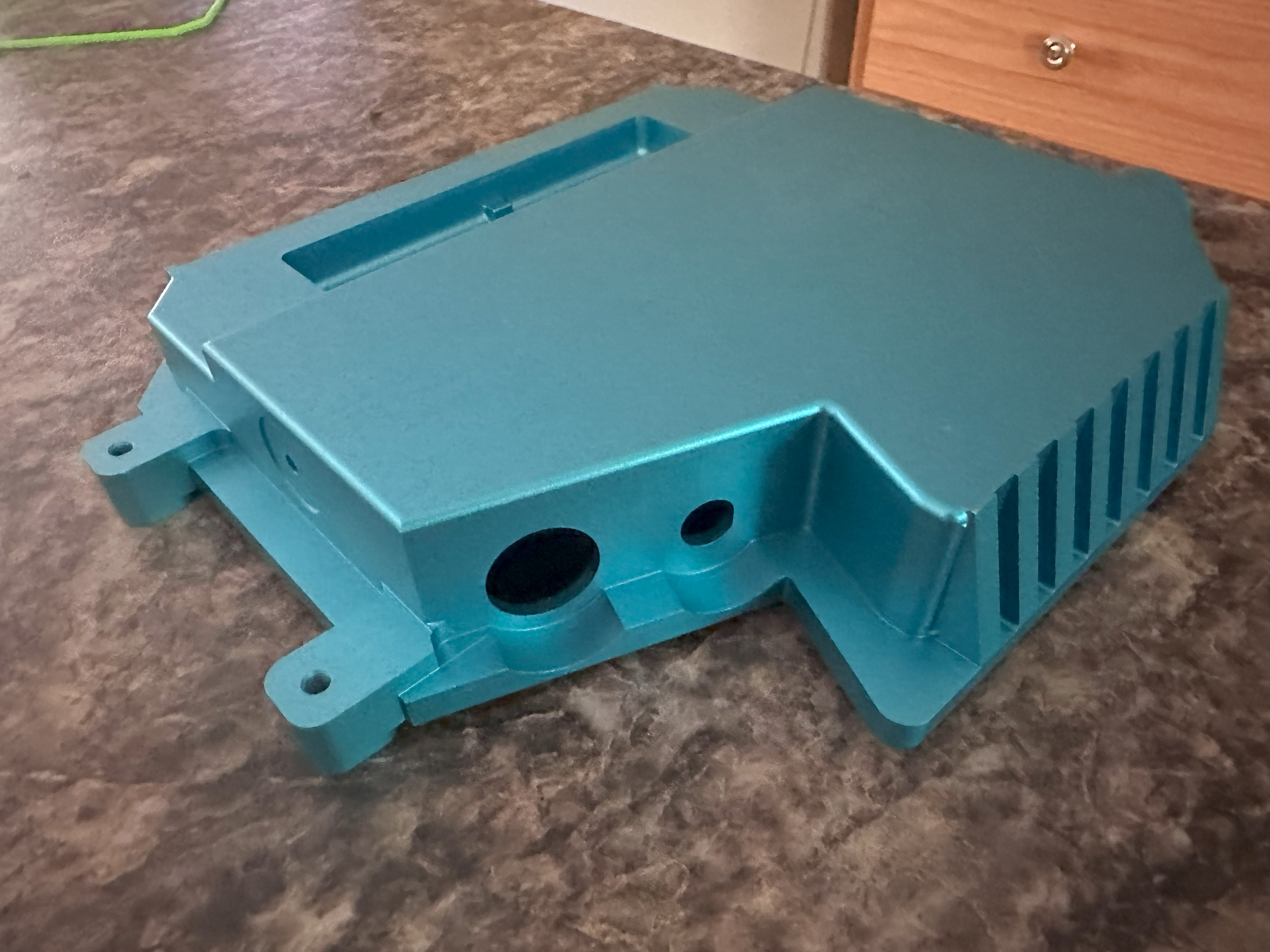

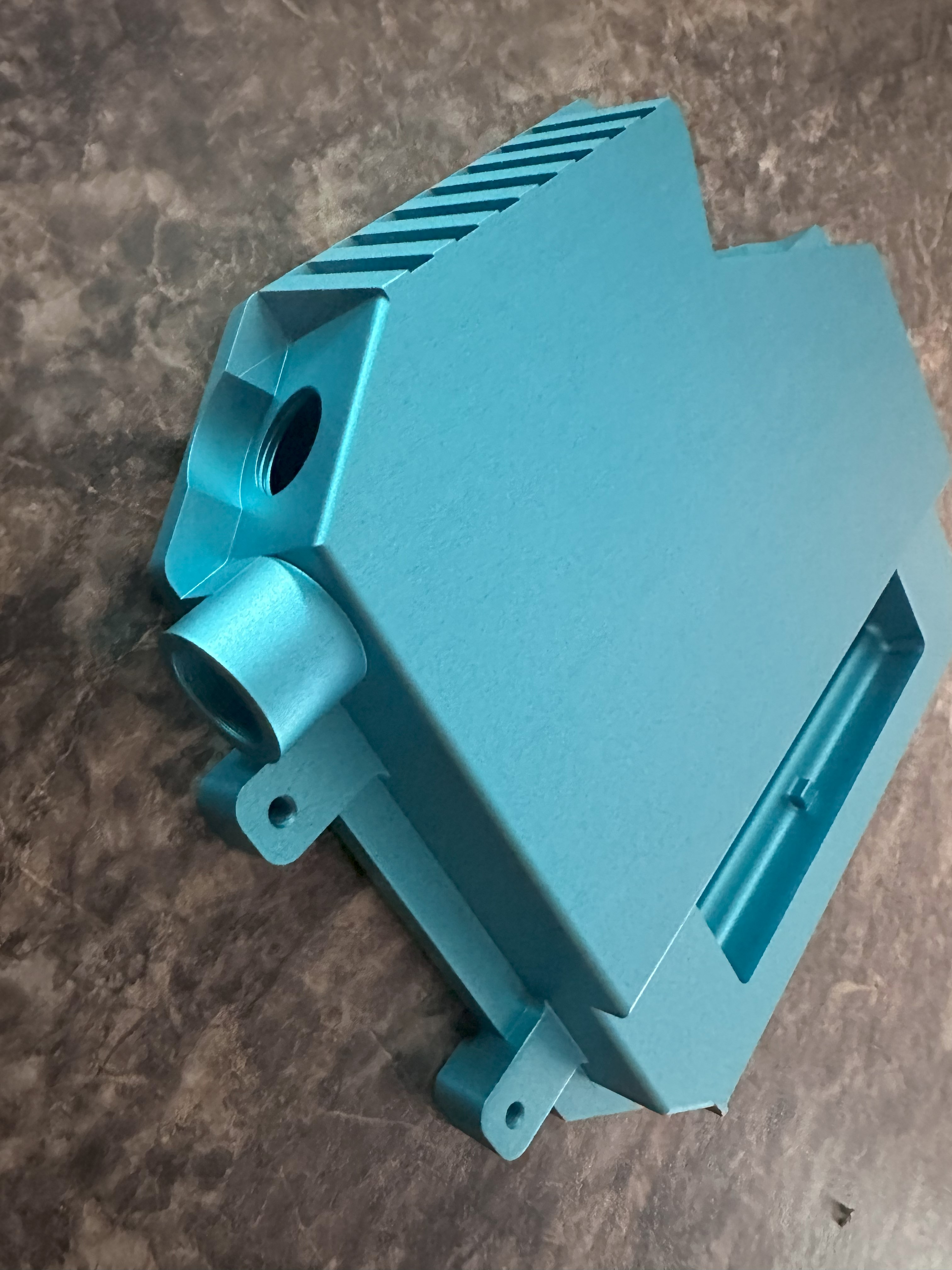

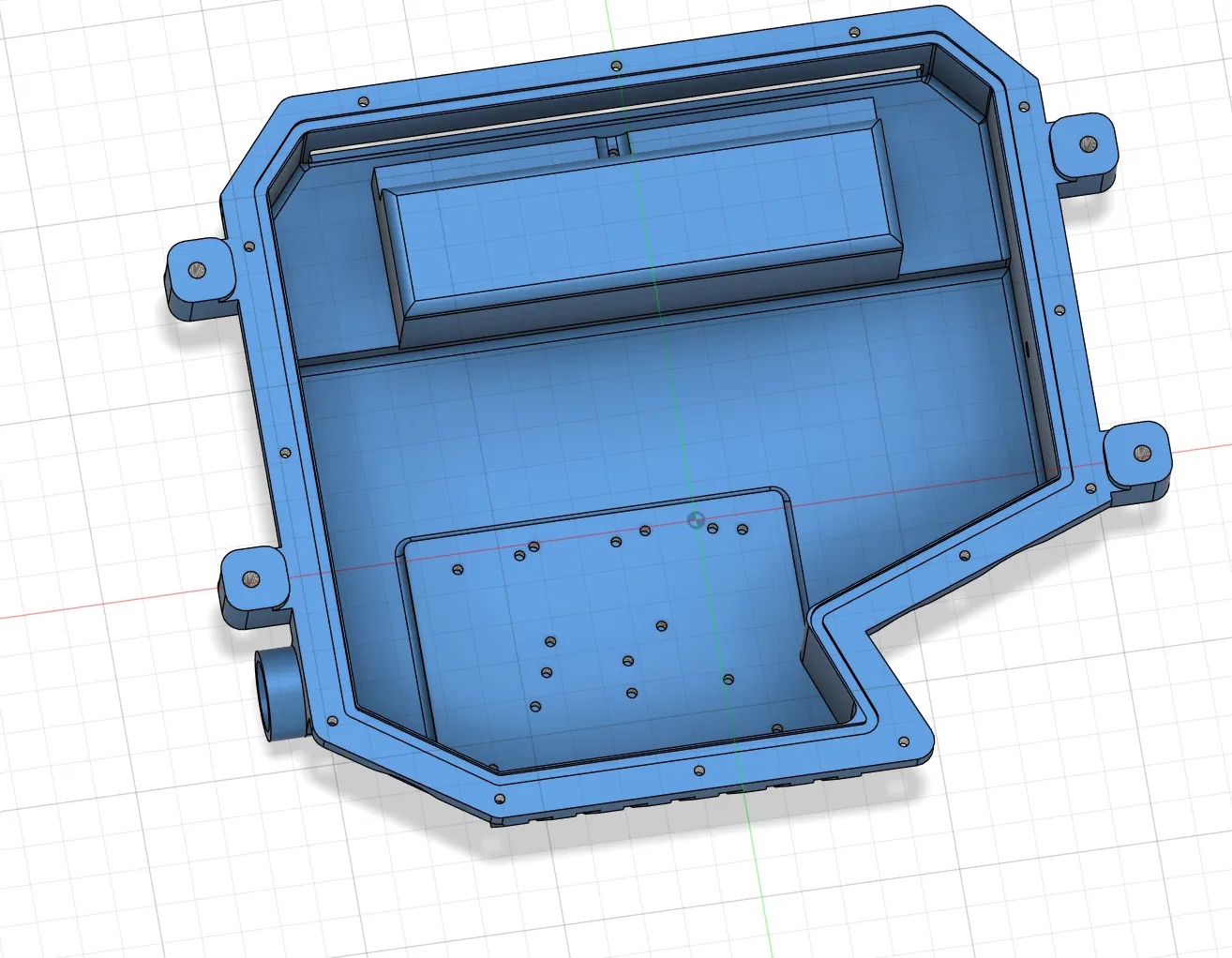

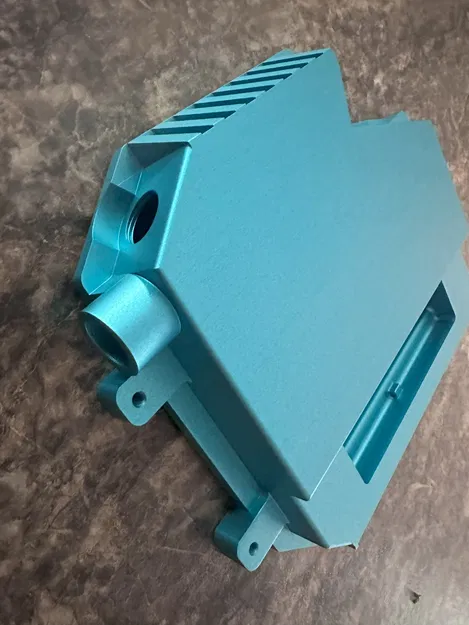

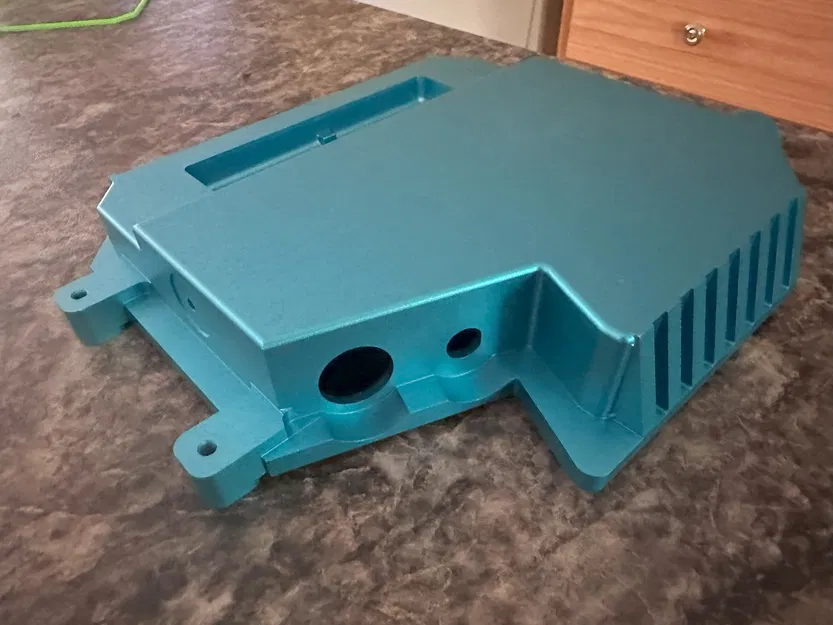

• Hộp Điều Khiển GTV (Nhôm CNC 6061) Gửi tệp STP cũng như Tờ dữ liệu Kỹ thuật PDF tới (PCBWay hoặc JLCPCB), xem hướng dẫn bên dưới. Màu anodized trong hình là màu xanh da trời của JLCPCB.

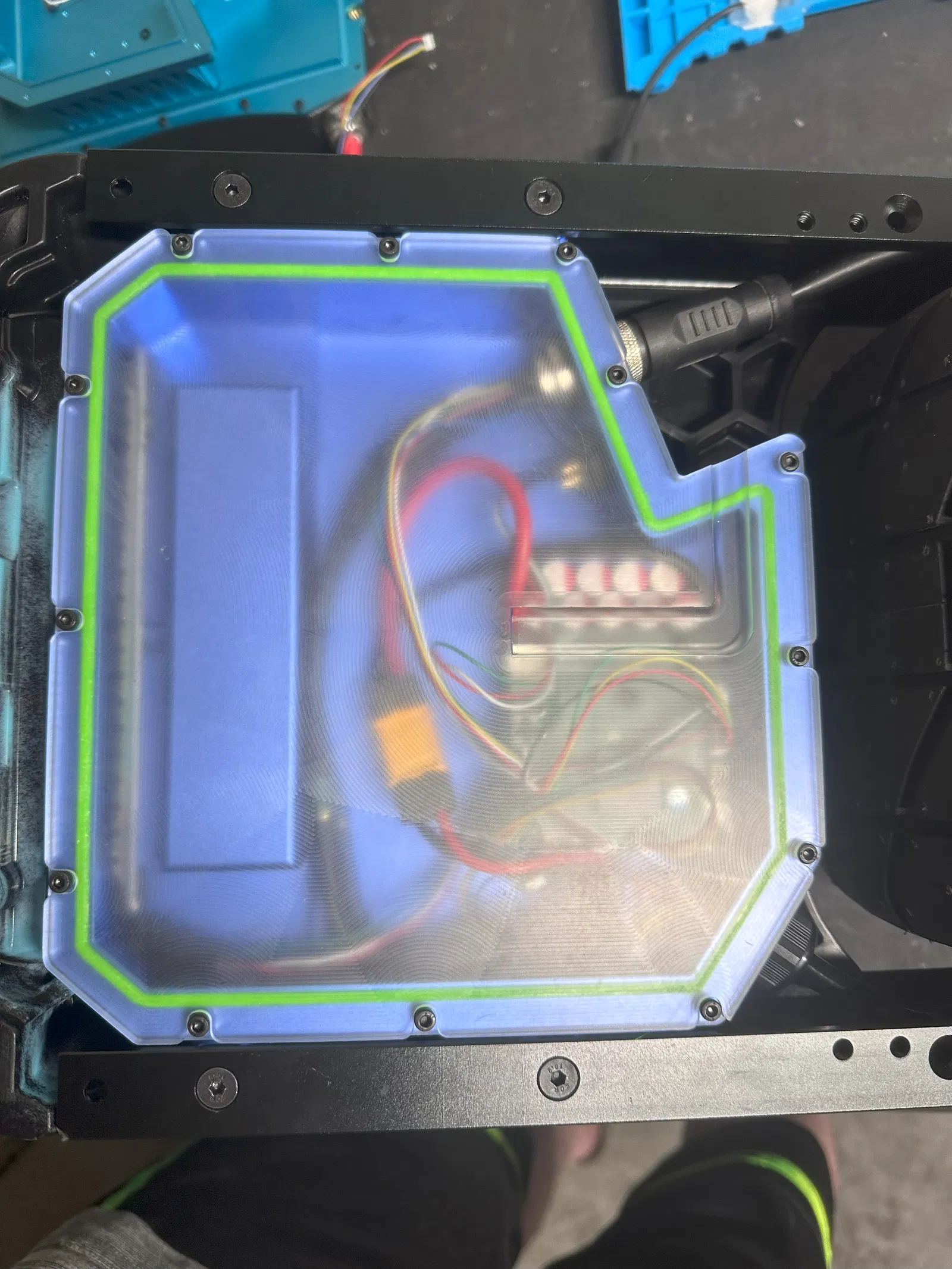

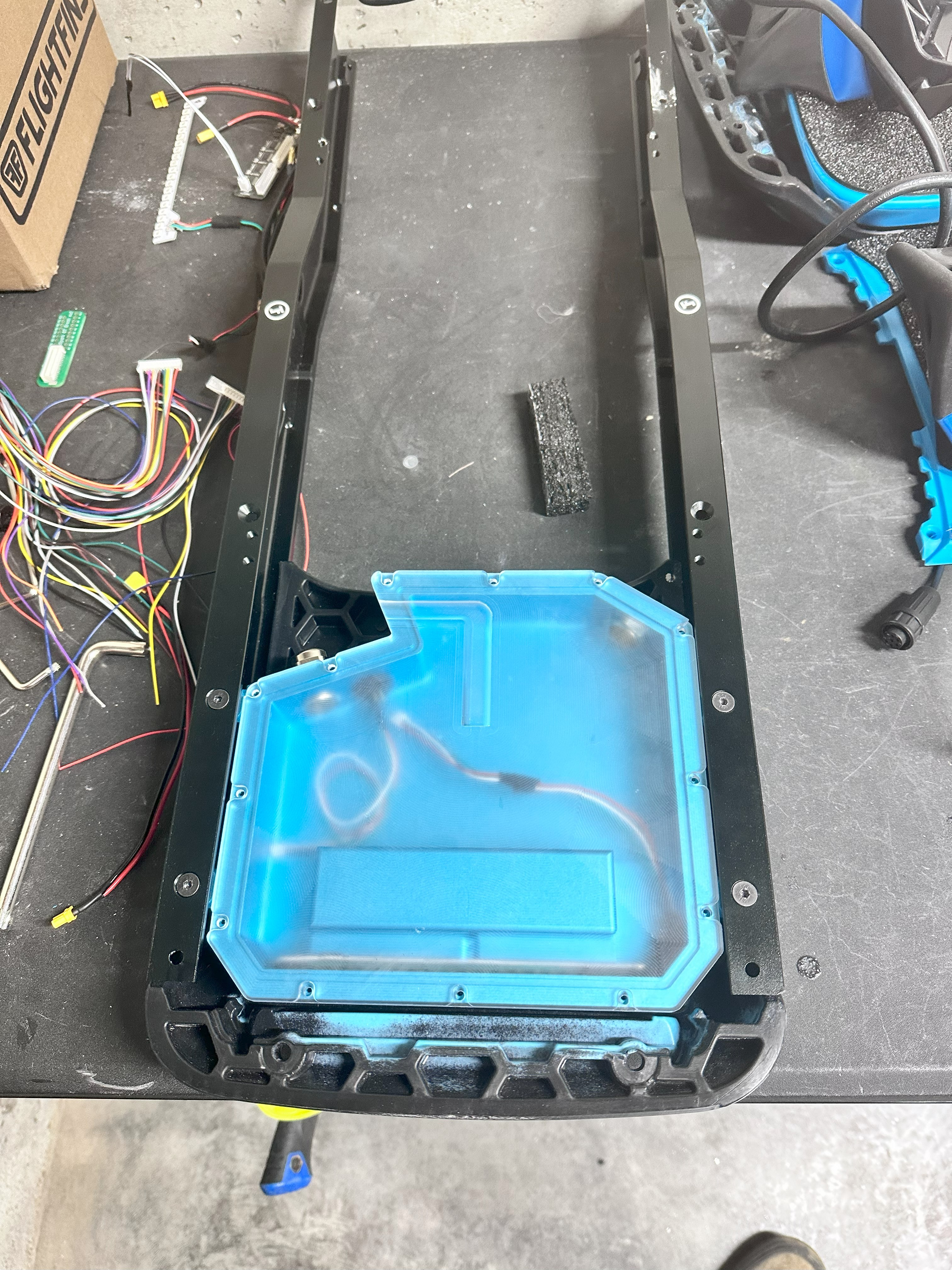

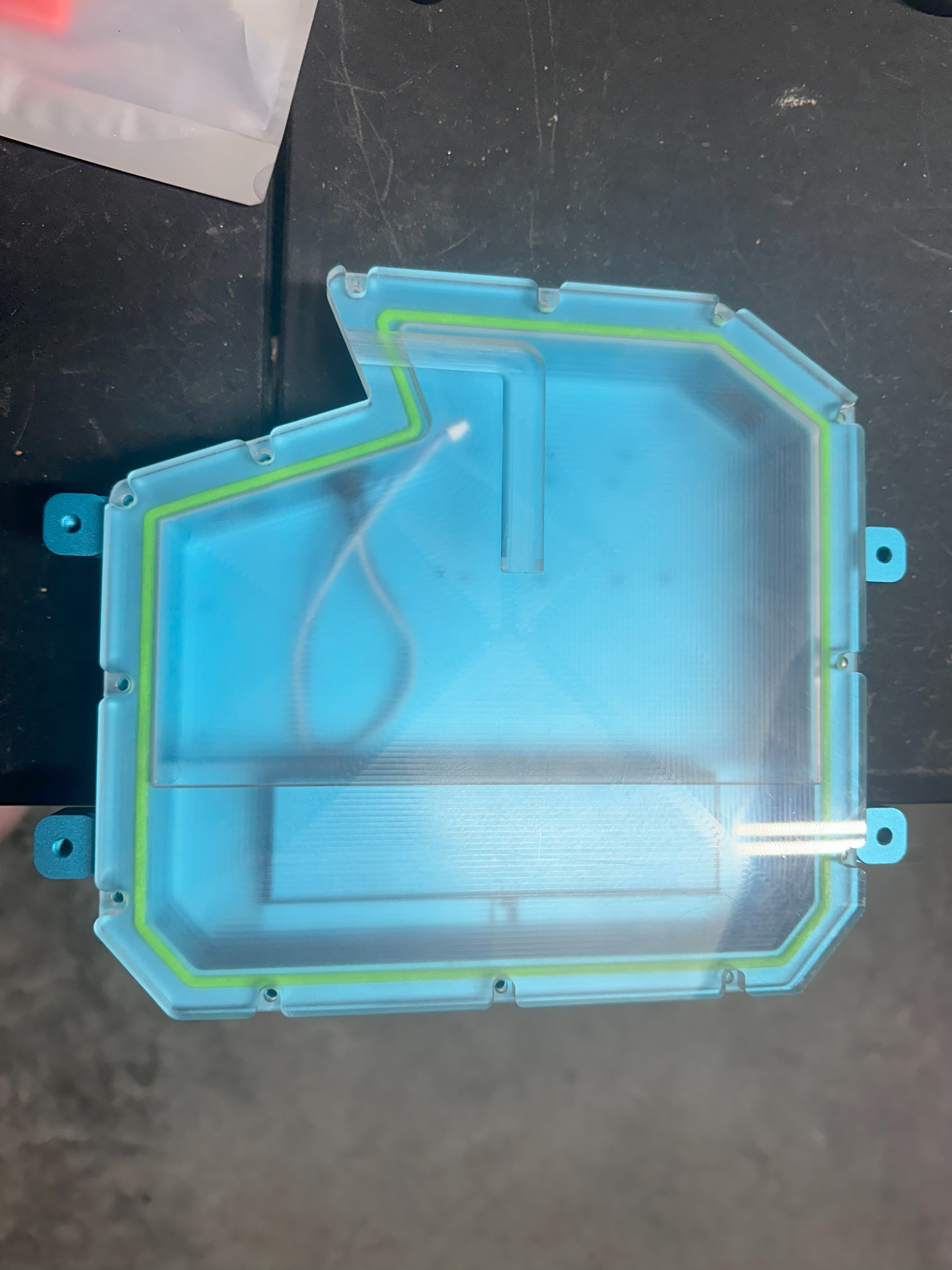

• Nắp (Polycarbonate CNC)

Cách đặt hàng CNC:

• PCBWay https://www.pcbway.com/project/member/shareproject/?bmbno=828F515F-B31D-43

1. Hướng dẫn có trong phần mô tả.

• JLC PCB https://jlc3dp.com/cnc-machining-quote

1. Chọn - Tải lên mô hình 3D (chọn tệp STP bạn đã tải xuống)
2. Số lượng - Số lượng mong muốn
3. Trong phần Hoàn thiện bề mặt, chọn "Thêm" sau đó chọn "Anodizing" rồi chọn "màu sắc"
4. Trong phần Ren, chọn "CÓ" và tải lên bản vẽ kỹ thuật PDF
5. Gửi đơn hàng

Các bộ phận cần in 3D

• Gioăng (In bằng TPU)
• Nắp pin (In bằng PETG ABS PLA+)
• Kẹp đèn LED (In bằng PETG ABS PLA+)

Lưu ý - Tất cả các bộ phận 3D có thể đặt hàng từ https://www.littimber.com/shop/)

Thấu kính và Thanh đèn

• Thấu kính - Có thể được làm bằng các tùy chọn sau

1. Đặt cắt sẵn từ https://www.littimber.com/shop/
2. Polycarbonate CNC
3. In 3D bằng vật liệu trong suốt
4. Cắt theo kích thước 158.5 x 20.24 x 2mm

• Thanh đèn -

1. Thor300 - Đèn LED trước JetFleet GT sẽ vừa với giá đỡ in 3D hoặc có thể sử dụng dải đèn LED WS2815 và kết nối bằng đầu nối GH1.25

• Các VESC khác sẽ cần các giải pháp khác, hãy xem AVASpark để có những lựa chọn tuyệt vời.

Tấm gắn VESC

• Send Cut Send https://app.sendcutsend.com/customer#/quote

1. Tải lên Tấm gắn VESC v1.dxf
2. Chọn Kim loại/Nhôm/6061 T6/2mm

• Đặt hàng một cái từ https://www.littimber.com/shop/

Nhu cầu bổ sung

• Đầu nối động cơ -

1. Đầu nối cái SuperFlux https://www.fungineers.us/products/superflux-female-connector
2. Đầu nối Floatwheel https://floatwheels.ru/index.php?route=product/product&path=84&product_id=9922

• Chất trám RTP hoặc gioăng cho thấu kính và xung quanh các kết nối.
• 17x - Vít M3x6 đầu lục giác
• Keo tản nhiệt hoặc miếng tản nhiệt
• Gioăng
• Đầu nối chân bàn GT cho Thor300/Lil Focor
• Vỏ thấu kính LED.

Nếu bạn muốn bán hộp này, hãy liên hệ với tôi để biết thông tin. [email protected]

Cái này được thiết kế để đáp ứng nhu cầu cho các bản dựng của tôi. Hy vọng nó cũng phù hợp với bạn.
