NLR35 - Drone FPV kỹ thuật số Nanolongrange dùng pin 21700 đơn
Giới thiệu drone FPV Nanolongrange NLR35 phiên bản thứ 3, một khung máy nhỏ gọn, linh hoạt, hỗ trợ cả FPV analog và digital với pin 21700 hoặc 18650. Khung máy này được thiết kế để có độ bền cao và tùy biến tốt, phù hợp cho những ai muốn khám phá giới hạn của drone FPV 1s.
Mô tả
Xin chào mọi người,
Chào mừng đến với thiết kế drone FPV Nanolongrange mới của mình! Đây là phiên bản thứ 3, có thể các bạn đã biết các phiên bản trước qua các link sau: https://www.thingiverse.com/thing:4743497 và https://www.thingiverse.com/thing:4818009
Lần này, mục tiêu thiết kế là cung cấp một khung máy chắc chắn và linh hoạt hơn. Theo mình, drone FPV Nanolongrange 1s mới chỉ bắt đầu và có thể vượt qua mọi giới hạn! Đừng ngần ngại in, độ chế và chia sẻ bản dựng của bạn với hashtag #NLR35.
Các tính năng chính của NLR35 bao gồm:
- 2 tùy chọn gắn camera
- Liên kết FPV analog hoặc digital
- Liên kết điều khiển tầm xa ELRS
- Bo mạch AIO 1s 12A
- Gắn pin ở trên hoặc dưới
- Cấu hình cánh quạt đẩy hoặc kéo
- Cánh quạt lớn hơn (lên đến 3.5 inch)
- Khe gắn GPS
- Pin Li-Ion đơn 18650 hoặc 21700
- Tùy chọn đầu nối pin nam châm

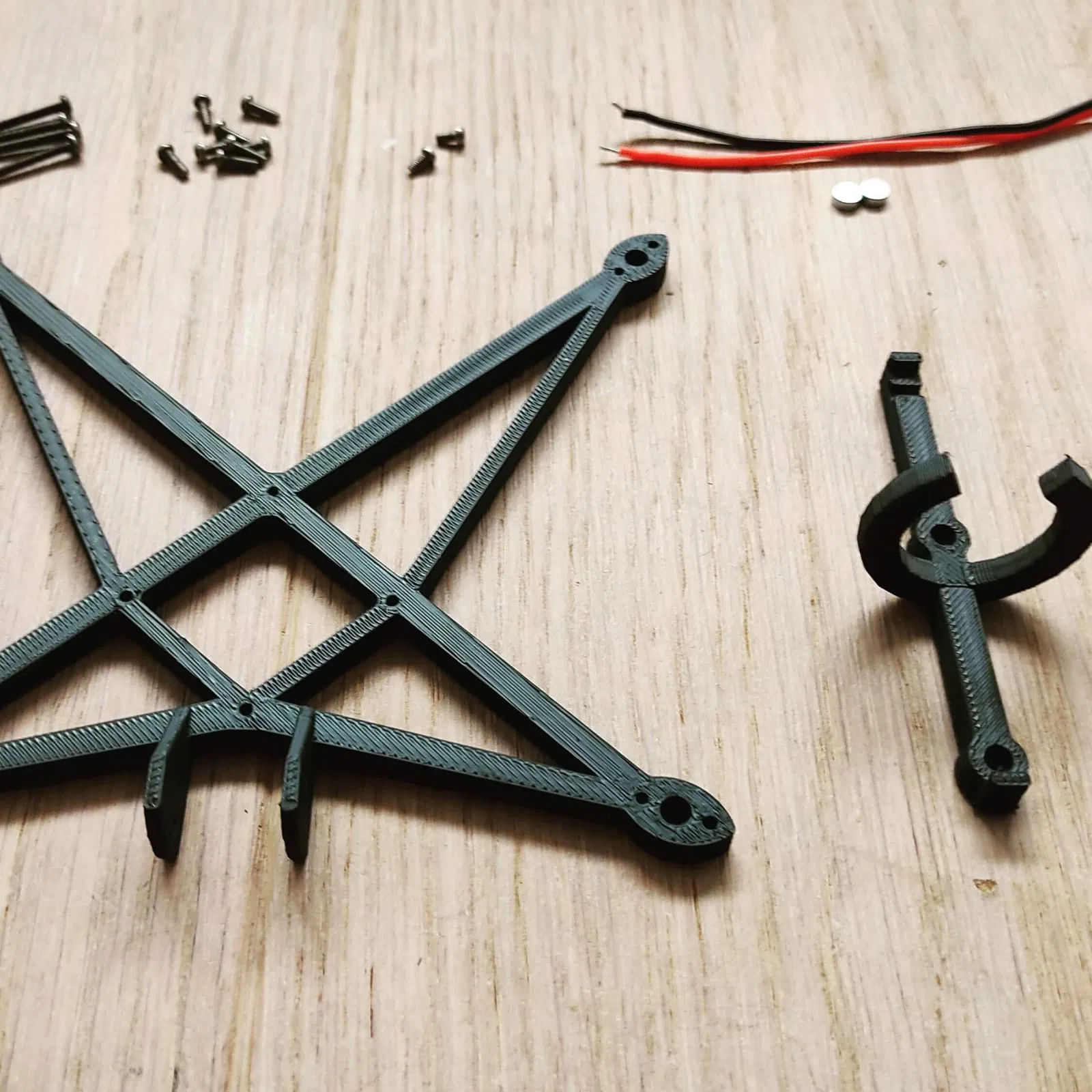

Mình đặc biệt khuyên bạn nên in tất cả các bộ phận bằng ABS. PLA(+) cũng có thể dùng được, nhưng nó rất nhạy cảm với nhiệt độ và sẽ bị biến dạng theo thời gian. PETG thì được, nhưng quá mềm so với sở thích của mình. Mình đang dùng Esun ABS+ với độ điền đầy 20% và độ phân giải 0.2.
Để xem video lắp ráp và bay thử, hãy xem video của mình:
Nếu bạn muốn tìm nguồn linh kiện, đây là danh sách:
Điện tử 1x Happymodel X12 1x NamelessRC nano GPS 1x JumperRC T-Pro ELRS
Động cơ 4x 1202.5 11000kv
Kính FPV Fatshark HDO 2 HUGE Antenna
FPV Analog 1x Caddx Ant 1x Eachine nano VTX nếu bạn chọn bo mạch AIO lite không có VTX tích hợp 1x Foxeer micro U.fl antenna
Hoặc FPV Digital 1x HDZero VRX 1x HDZero Whoop lite set 1x Foxeer micro U.fl antenna
Cánh quạt 4x Gemfan 3018
Ốc vít (Titanium): 8x M2x6 để gắn động cơ 2x M2x20 cho khay pin 21700/18650 2x M2x16 để gắn bo mạch điều khiển bay
Pin Li-Ion 21700 Khuyến nghị: https://www.nkon.nl/molicel-21700a-4200mah-30a.html https://www.nkon.nl/samsung-inr21700-40t3-4000mah-50a.html
Pin Li-Ion 18650 Khuyến nghị: https://www.nkon.nl/sony-murata-us18650-vtc6.html
Các thứ khác Ốc nhựa M2 Dây rút 1.8x100mm
