Nòng Slynx Chỉnh Sửa Cho Lynx

Nếu in xong nhớ đăng bài khoe nha! Tui coi là vui lắm đó.

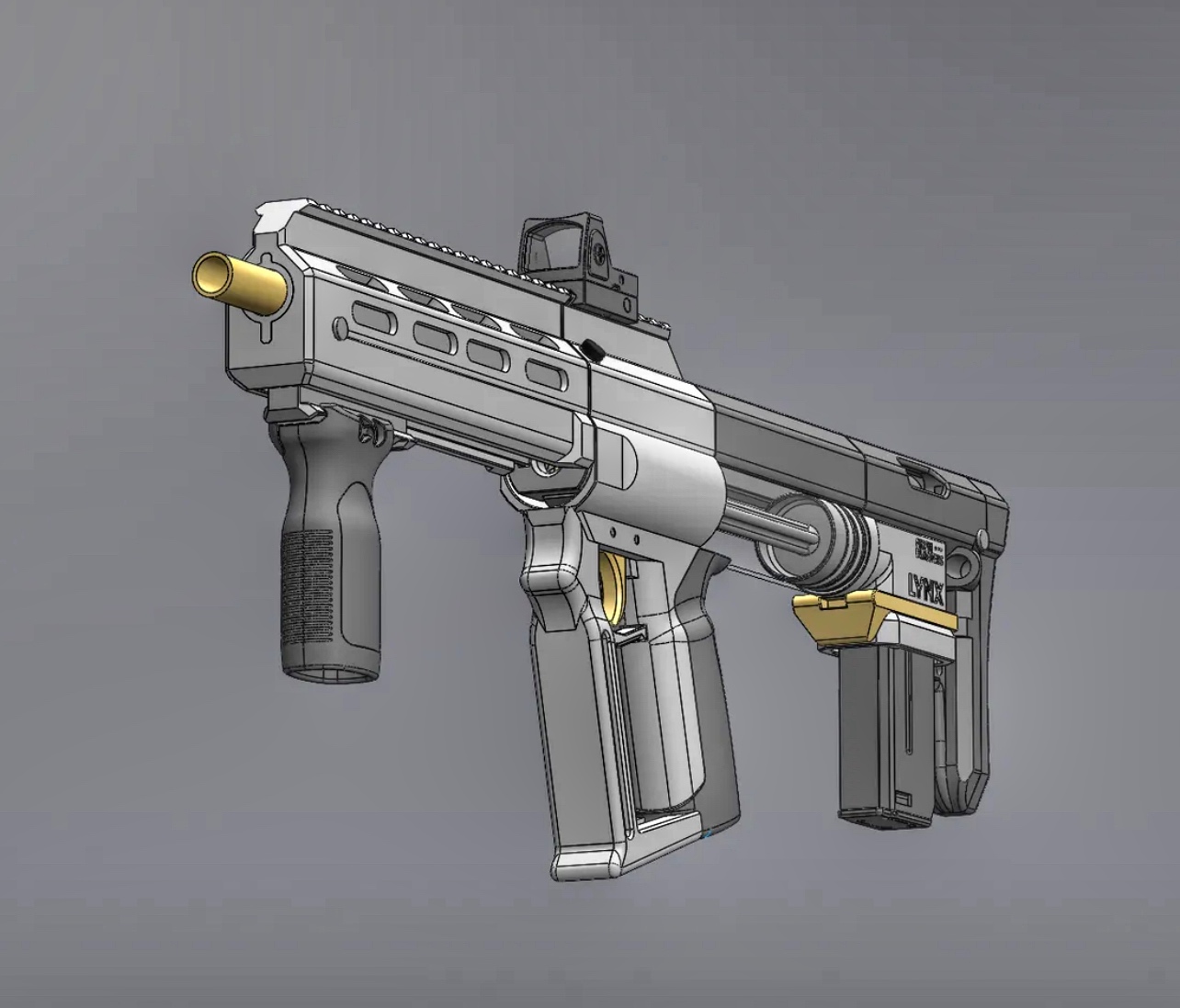

Thiết kế nòng Slynx và bộ phận bơm đã được chỉnh sửa để hoạt động với phần cứng gốc của khẩu Lynx. Thay thế tất cả các bộ phận in 3D phía trước bộ phận nhận.

QUAN TRỌNG - CHỌN ĐÚNG BỘ PHẬN BƠM:

Một trong những bộ phận bơm dưới đây phải được sử dụng với nòng này, cả nòng gốc lẫn nòng của Slynx đều không dùng được.

Lựa chọn 1 - [Bơm - Nòng Slynx rút gọn cho Lynx (Dùng với Ram Lynx)]

• Dùng với Ram Lynx gốc. Sẽ không hoạt động với Ram Slynx vì cấu tạo của bộ phận bơm này sẽ không đẩy ram lùi đủ xa để nạp đạn. Tuy nhiên, bạn vẫn có thể dùng stock và buttplate của Slynx nếu muốn.

Lựa chọn 2 - [Bơm - Nòng Slynx rút gọn cho Lynx (Dùng với Ram và Stock Slynx)]

• Dùng với Ram, Stock và Buttplate của Slynx. Tìm các file cho chúng trên listing Slynx được liên kết bên dưới. Bạn có thể dùng các bộ phận Slynx này với Lynx tiêu chuẩn, bao gồm cả phần cứng Lynx tiêu chuẩn, miễn là bạn sử dụng bộ phận bơm này. Cấu tạo của bộ phận bơm này được thiết kế cho ram dài hơn của Slynx vì nó cần di chuyển lùi xa hơn một chút để nạp đạn. Stock Slynx có thêm không gian cho ram di chuyển lùi xa hơn một chút, vì vậy bạn phải sử dụng nó với Ram Slynx và bộ phận bơm này.

Chỉnh sửa từ Slynx (Singapore Lynx) bởi kimchiluv2pew - /3d-model/161100-slynx-su-tu-singapore

Cho Lynx 2.0 bởi Orion Blasters - https://orionblasters.com/

In ấn

Đặt phần trước xuống mặt build plate. Không cần support. Dùng outer brim để bám dính tốt hơn. Đối với bộ phận bơm, in tương tự như bản gốc.

Nam châm

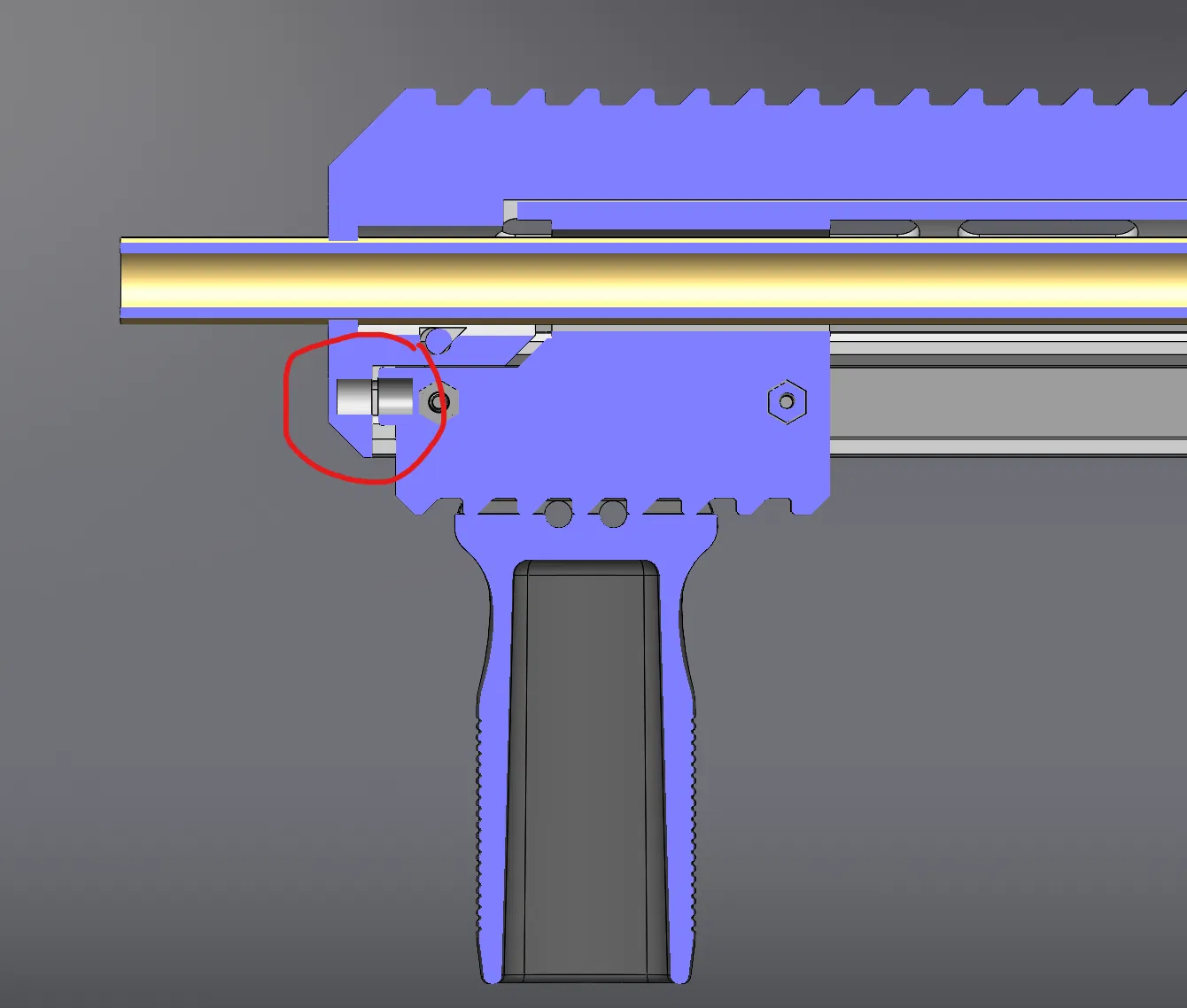

Các lỗ cho bốn nam châm đã được thêm vào, hai trên nòng và hai trên bơm (xem hình áp chót) để giữ ram đóng khi đã lên đạn mà không cần giữ bơm phía trước, ví dụ khi chĩa súng lên trời. Các nam châm này là tùy chọn và thiết kế sẽ hoạt động tương tự như bản gốc mà không cần chúng. Chúng là nam châm hình trụ neodymium có kích thước 6.35mm C x 6.35mm Đ (¼" C x ¼" Đ), cùng loại được sử dụng trong blaster Zinc 2.0.

• Tôi khuyên dùng keo dán tức thời Loctite 480 cho nam châm. Hơi đắt hơn một chút nhưng đáng giá. Nam châm sẽ bong ra sau một thời gian ngắn nếu dùng keo siêu dính rẻ tiền. Mặc dù ghi là tức thời, tôi khuyên nên để nó khô khoảng 15 phút trước khi sử dụng, nếu không nam châm đối tác có thể làm nó bong ra lần nữa.

Vòng đệm

Các file cho 'vòng đệm' (collars) được bao gồm, có thể ép vào phía trước nòng để cố định phần trước của nòng, đảm bảo nó hoàn toàn thẳng (chức năng tương tự như miếng đệm nòng trong các file Lynx gốc). Đo đường kính ngoài (OD) của nòng và in file vòng đệm có đường kính trong (ID) tương ứng (hoặc in nhỏ hơn một cỡ và dùng dũa tròn để làm cho vừa hoàn hảo). Nếu bạn không quá quan tâm đến việc này thì cứ dùng cái lớn nhất (19mm).

Miếng đệm

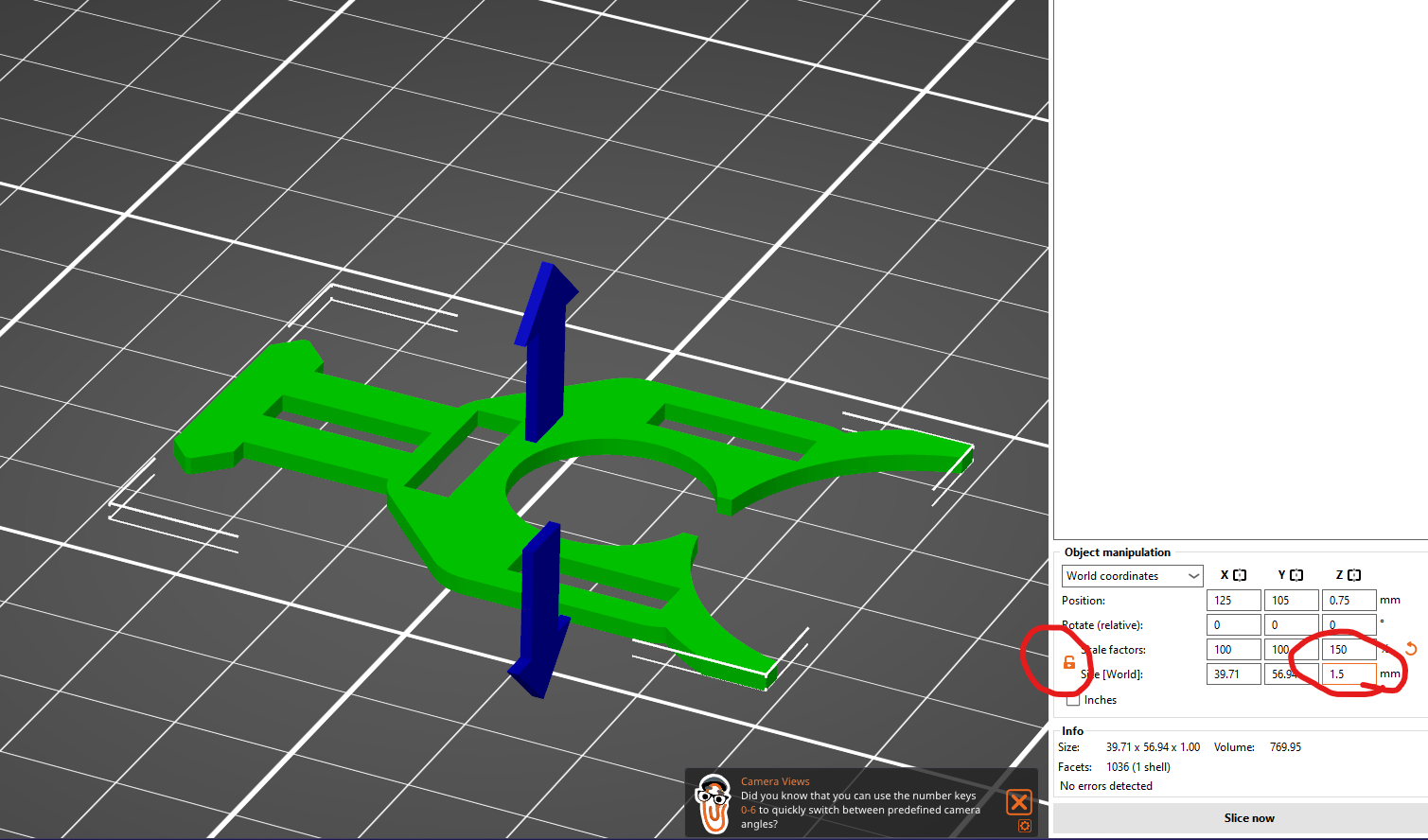

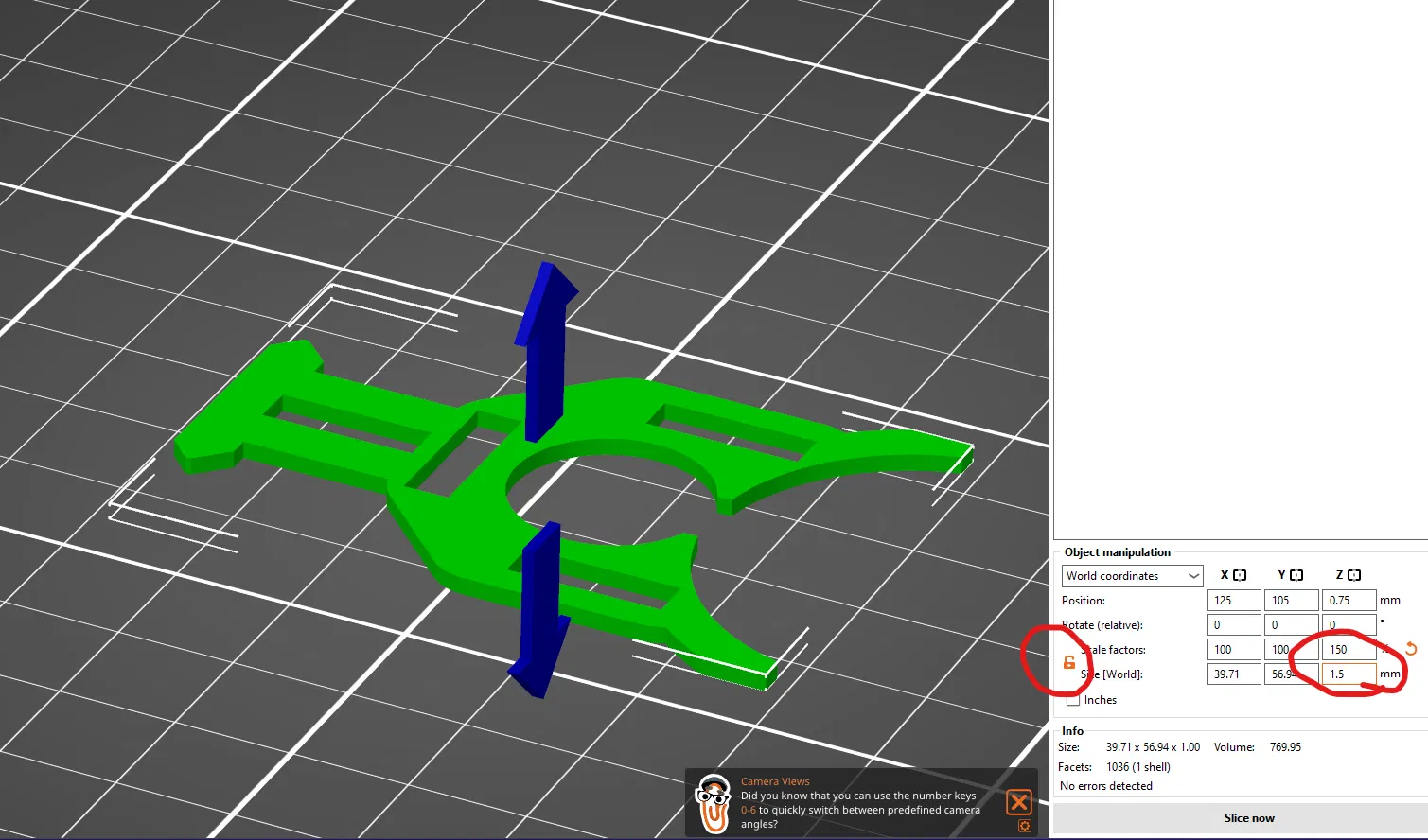

Một bộ phận miếng đệm (spacer) cũng được bao gồm phòng trường hợp có khe hở hoặc độ lỏng trong bản dựng của bạn. Kéo nòng và bộ phận nhận ra xa nhau hết mức có thể và đo khoảng cách giữa chúng. Sau đó, thay đổi tỷ lệ miếng đệm trên trục Z trong slicer của bạn cho đúng với số đo (xem hình cuối). Hoặc bạn có thể thay đổi tỷ lệ bộ phận đệm phía sau của Lynx gốc (bộ phận nằm phía trên ống pitông) cho đúng khoảng cách cộng thêm cần thiết, nhưng tôi thấy cách này để lại quá nhiều độ lỏng trong ống pitông của bạn, và vòng chữ O xoay vòng sẽ bật ra khỏi ống pitông khi bắn, đó là lý do tạo ra miếng đệm phía trước này.

Nhật ký thay đổi:

17 tháng 1, 2024: Thêm bộ phận bơm hoạt động với Ram Slynx vì do phần trước dài hơn, nó cần được đẩy lùi xa hơn một chút để cho phép viên đạn tiếp theo trong băng đạn dâng lên đúng cách. Điều này có nghĩa là bạn cũng sẽ cần sử dụng stock và buttplate của Slynx với bộ phận này vì chúng có thêm không gian cần thiết cho thanh đẩy và ram di chuyển lùi xa hơn một chút. Bạn không cần bất kỳ phần cứng khác biệt nào để sử dụng các bộ phận này trên Lynx gốc.

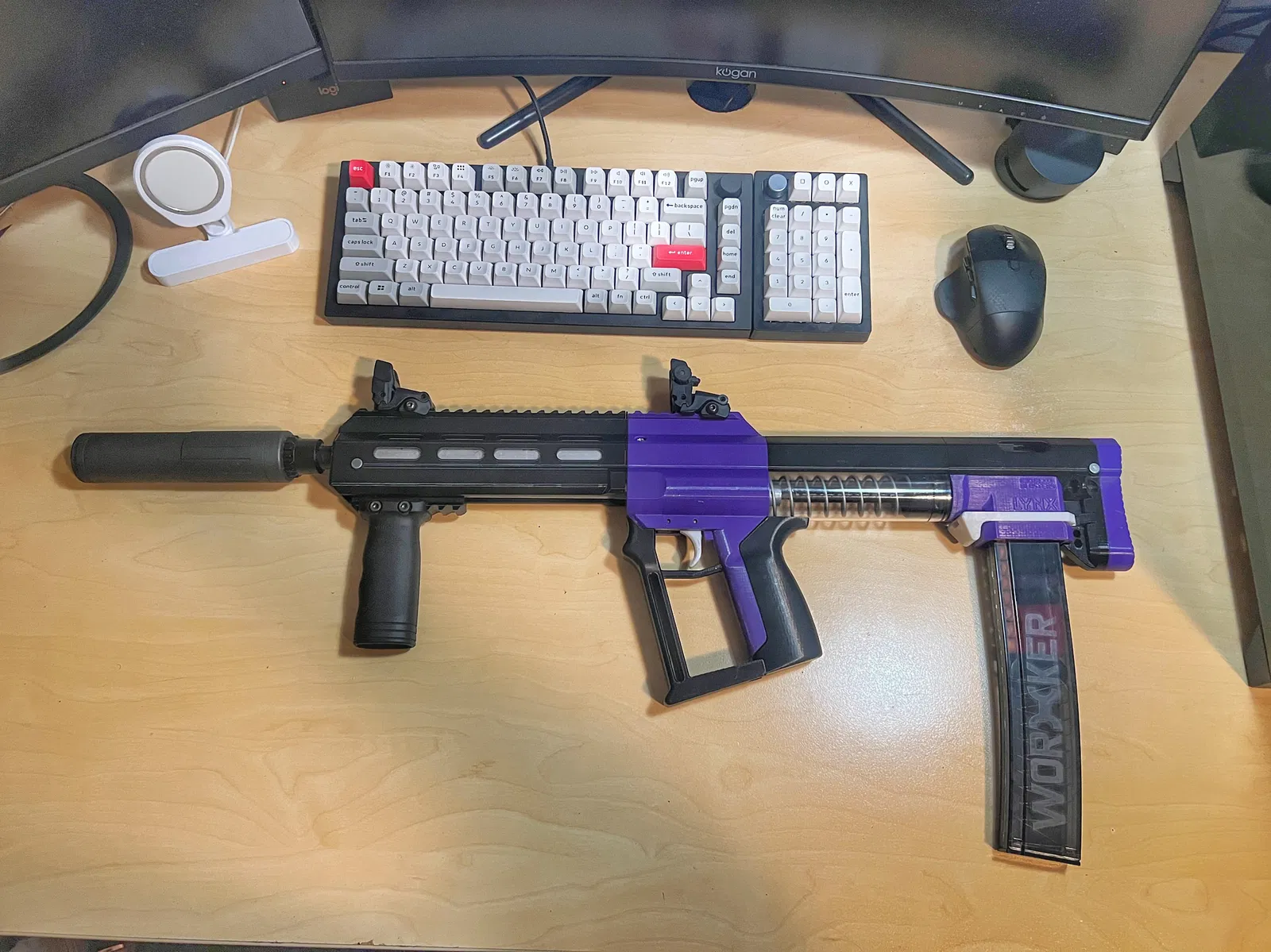

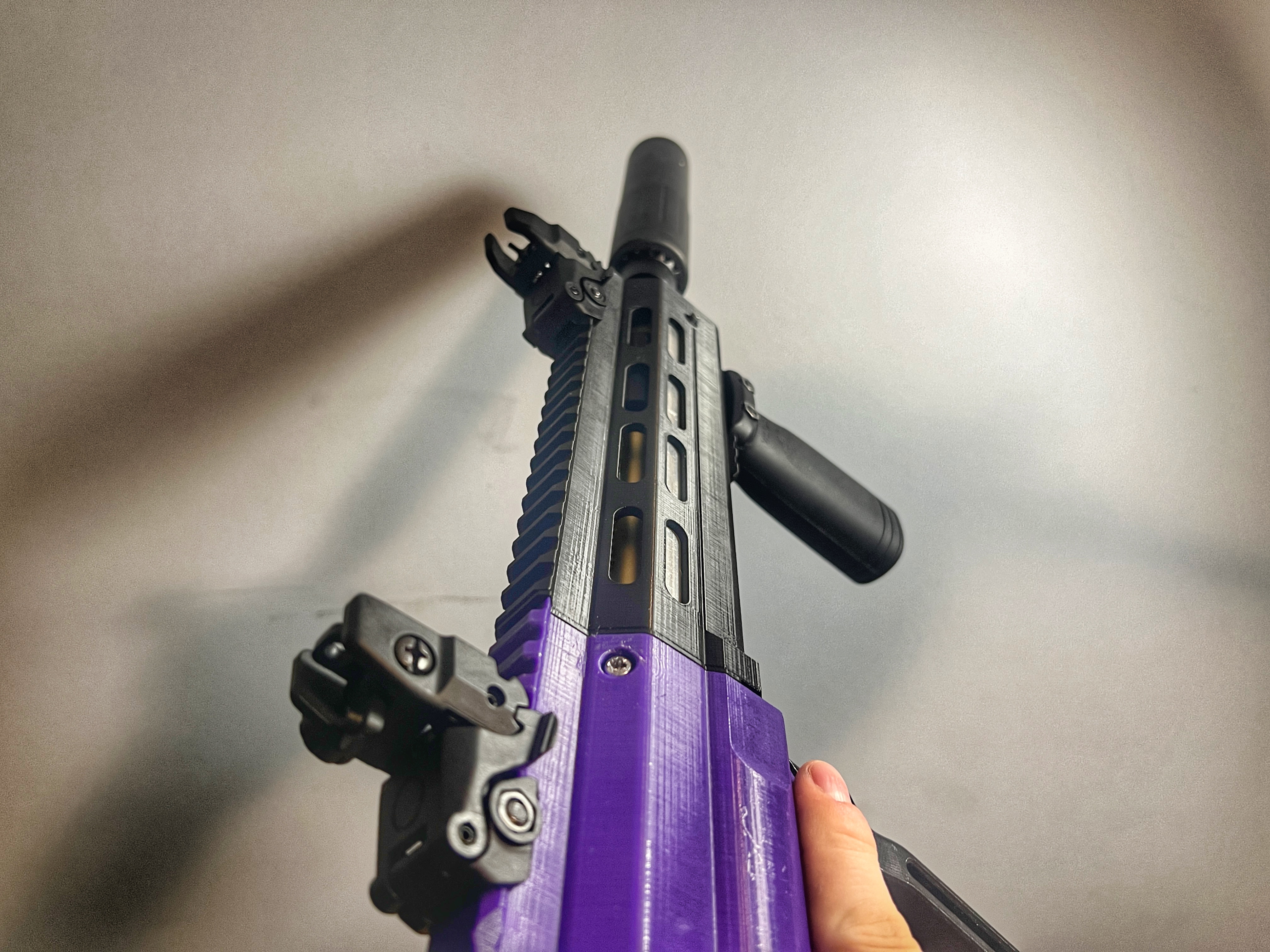

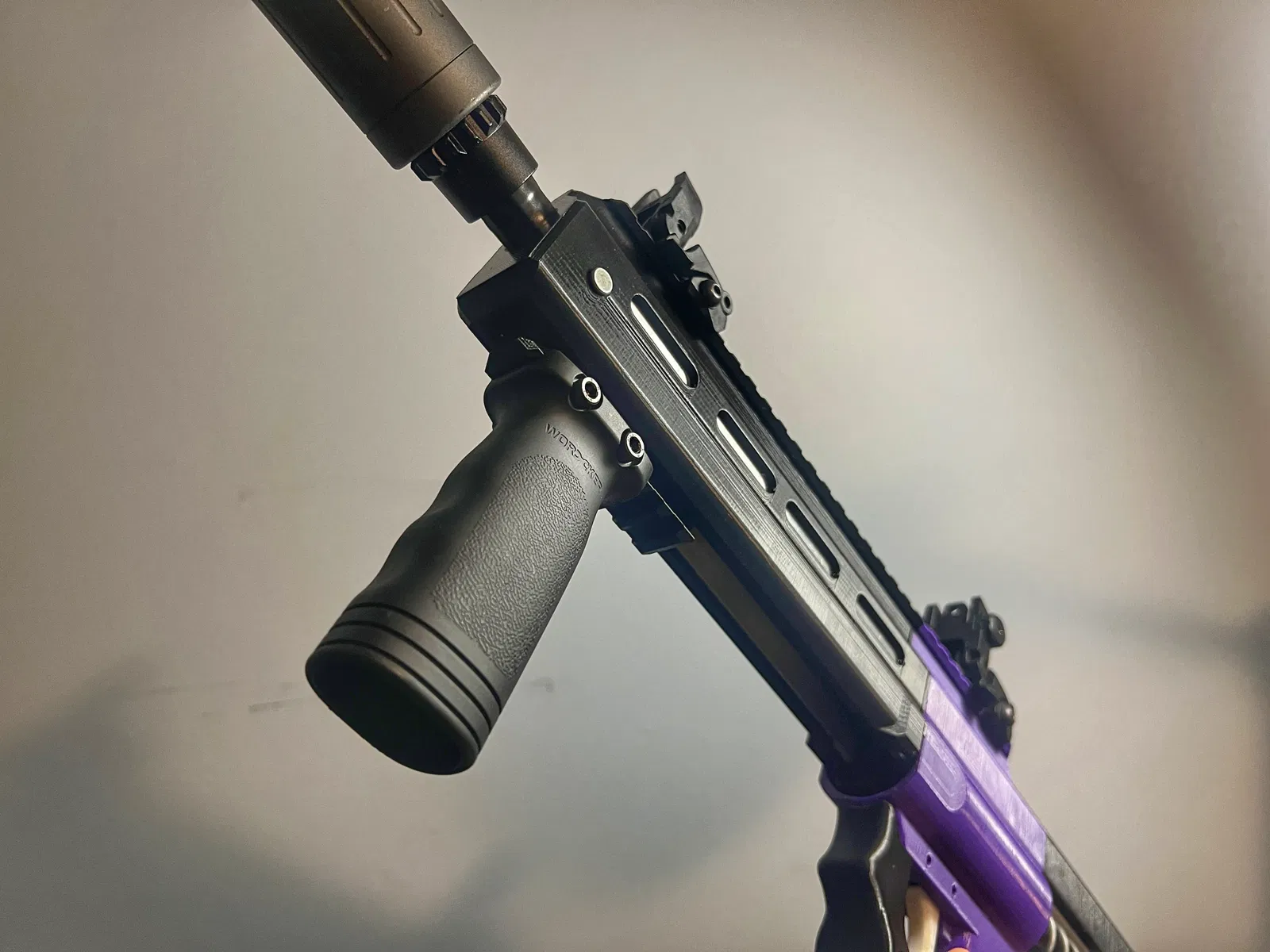

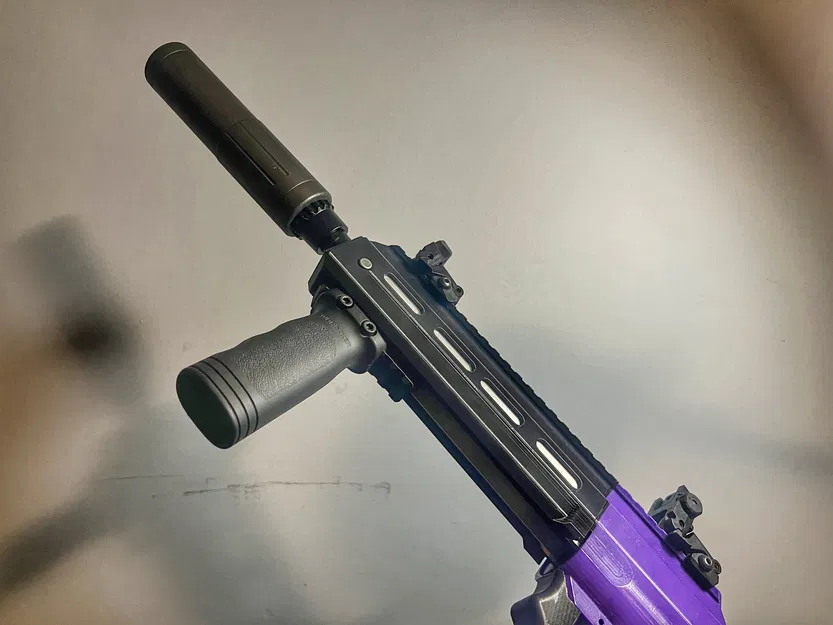

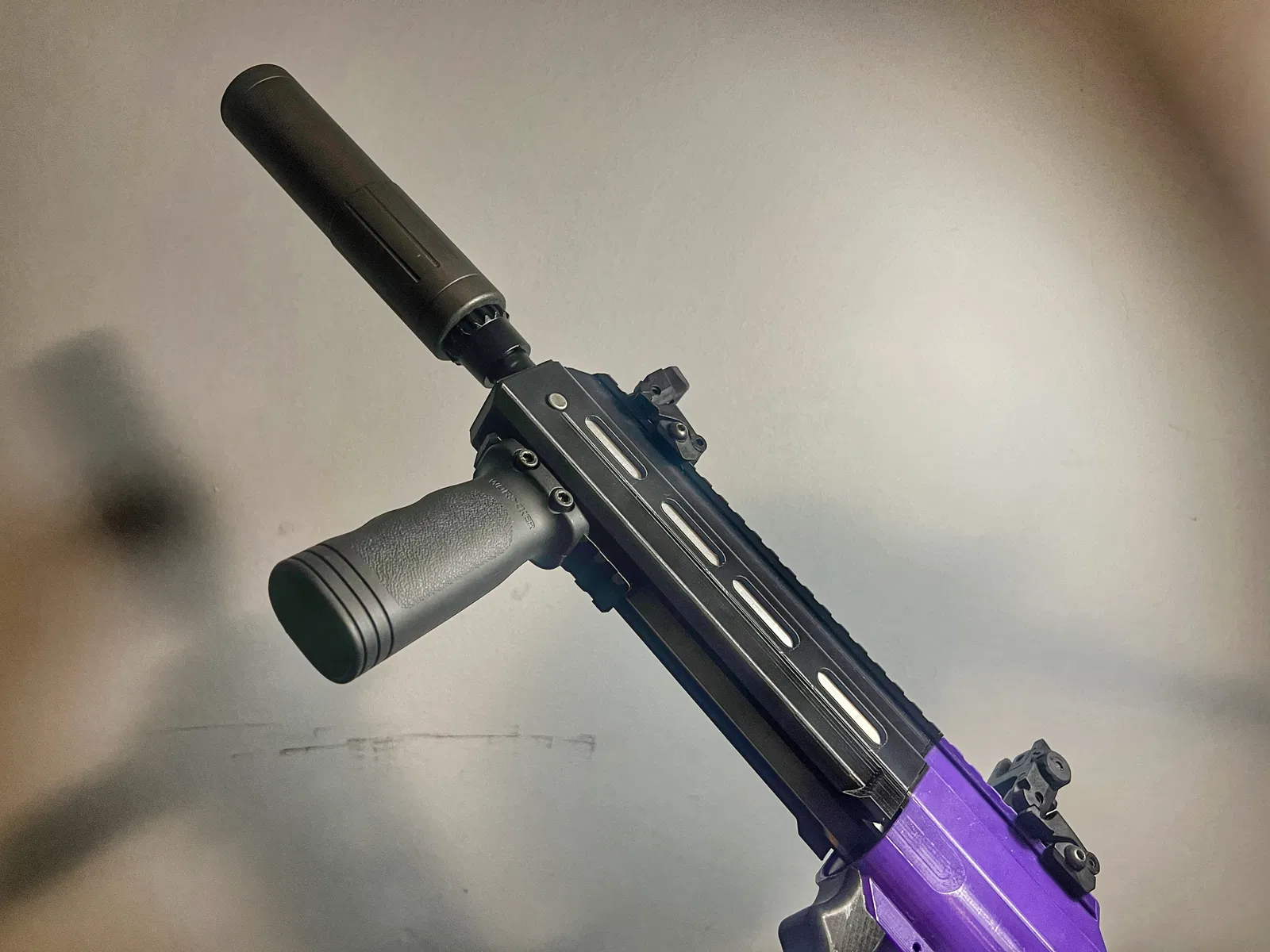

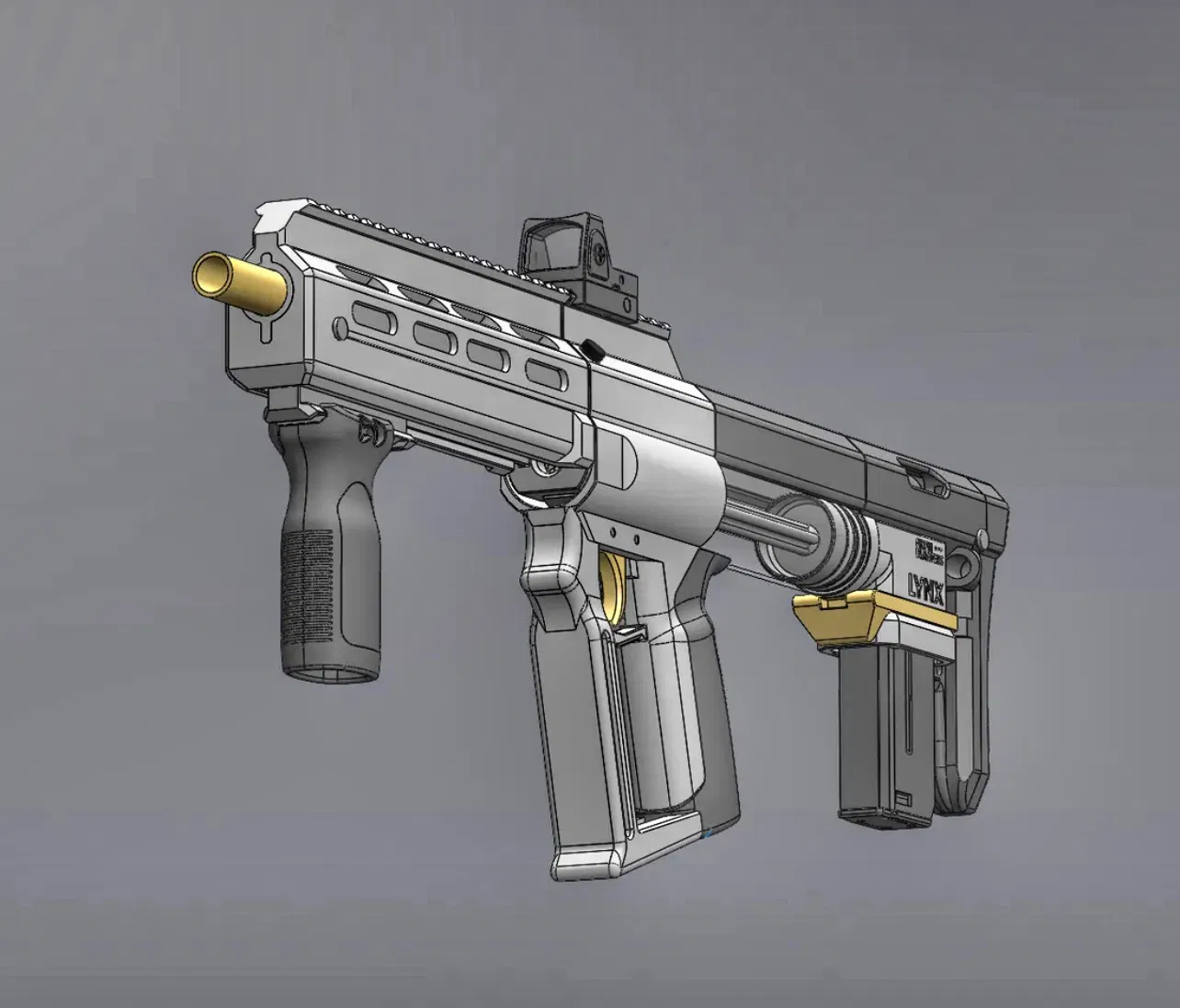

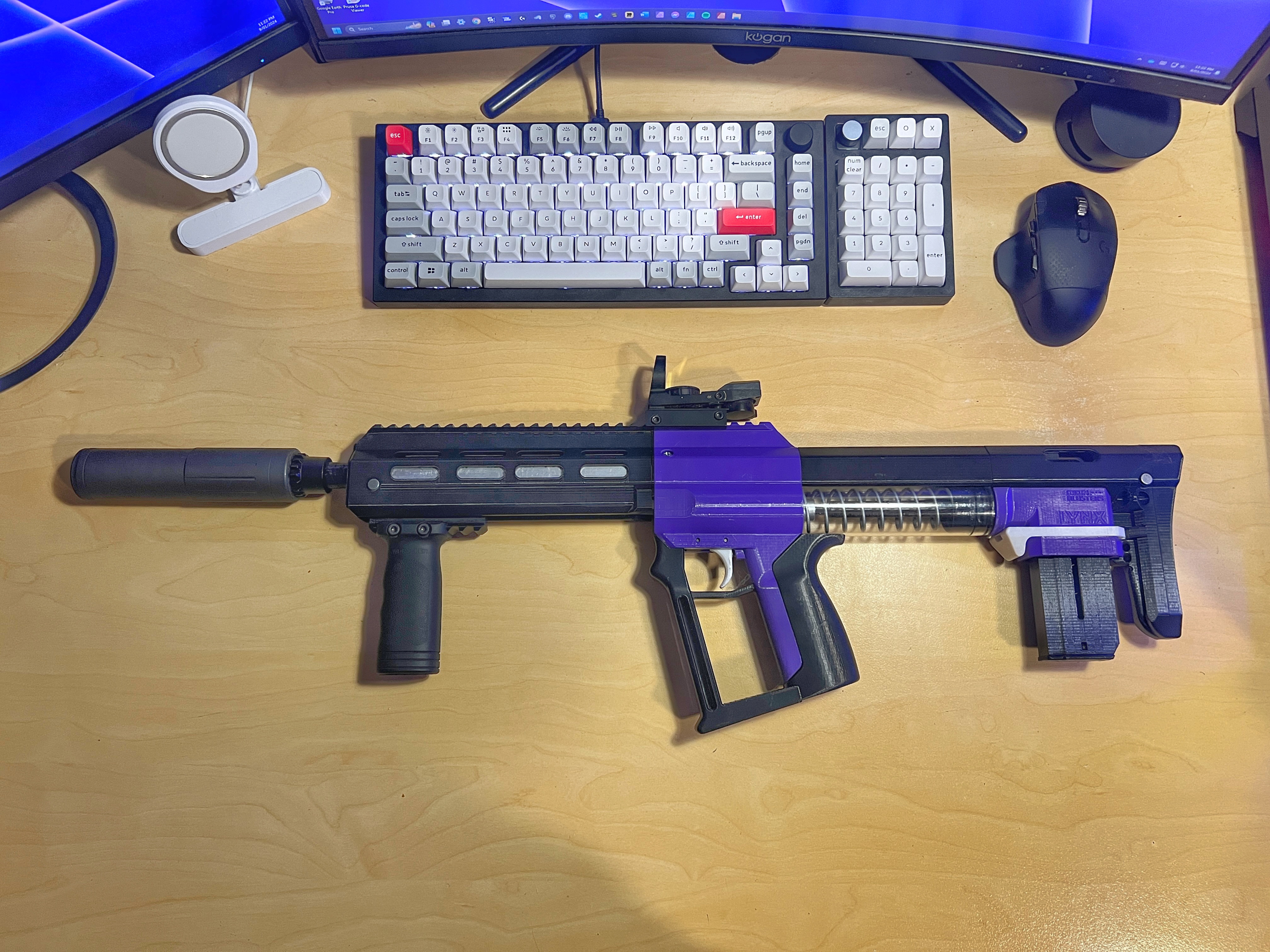

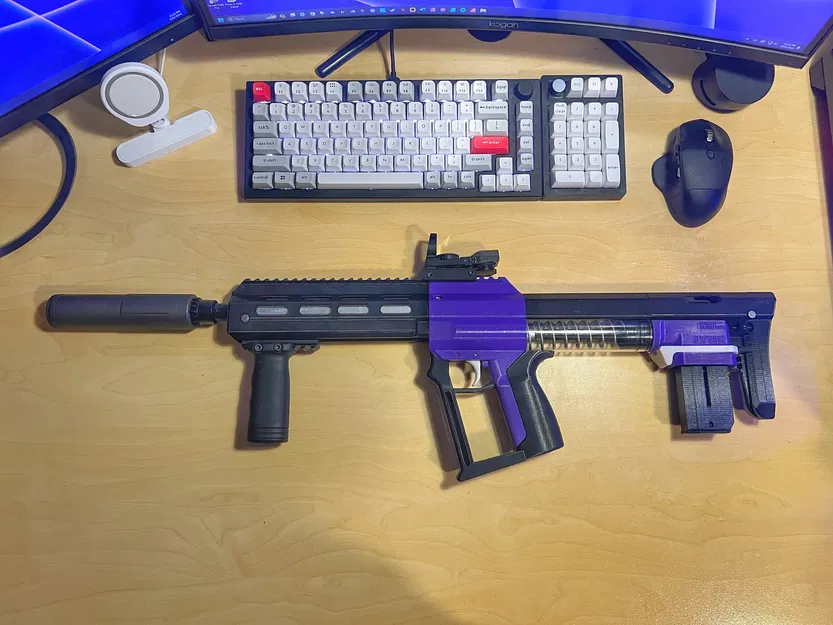

Các bộ phận khác được thấy trong hình là:

• File handguard từ EnderSavesTheDay - https://www.thingiverse.com/thing:4629645
• Stock và Backplate từ Slynx - /3d-model/161100-slynx-su-tu-singapore
• Thiết kế băng đạn talon của riêng tôi.
