Khung drone CHASSIS ORGANIC 2.5 POUCES

Cập nhật ngày 23/02/2025

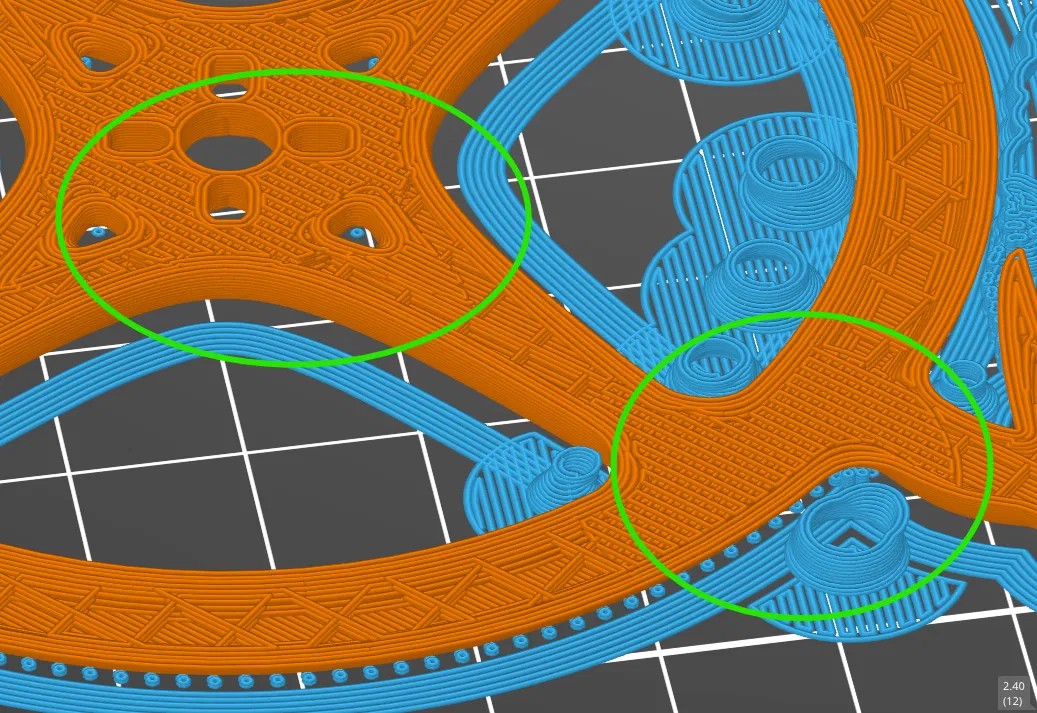

Để tăng cường khung máy của bạn, bạn có thể sử dụng bộ điều chỉnh. Bộ này cho phép thay đổi tỷ lệ lấp đầy. Mặc dù thiết kế của khung Organic chắc chắn, bạn có thể thêm bộ điều chỉnh vào những chỗ bạn thấy yếu, chẳng hạn như tại các điểm gắn động cơ hoặc các nhánh dẫn.

Cá nhân tui dùng Slicer Prusa, nhưng chắc chắn có những tùy chọn tương tự trên các slicer khác.

Đối với Organic 2.5 inch:

Lấp đầy 15%. 50% trên bộ điều chỉnh.

Ngày 22/02/2025

Thêm tệp 3mf với cài đặt Bambu Lab

Organic-2.5

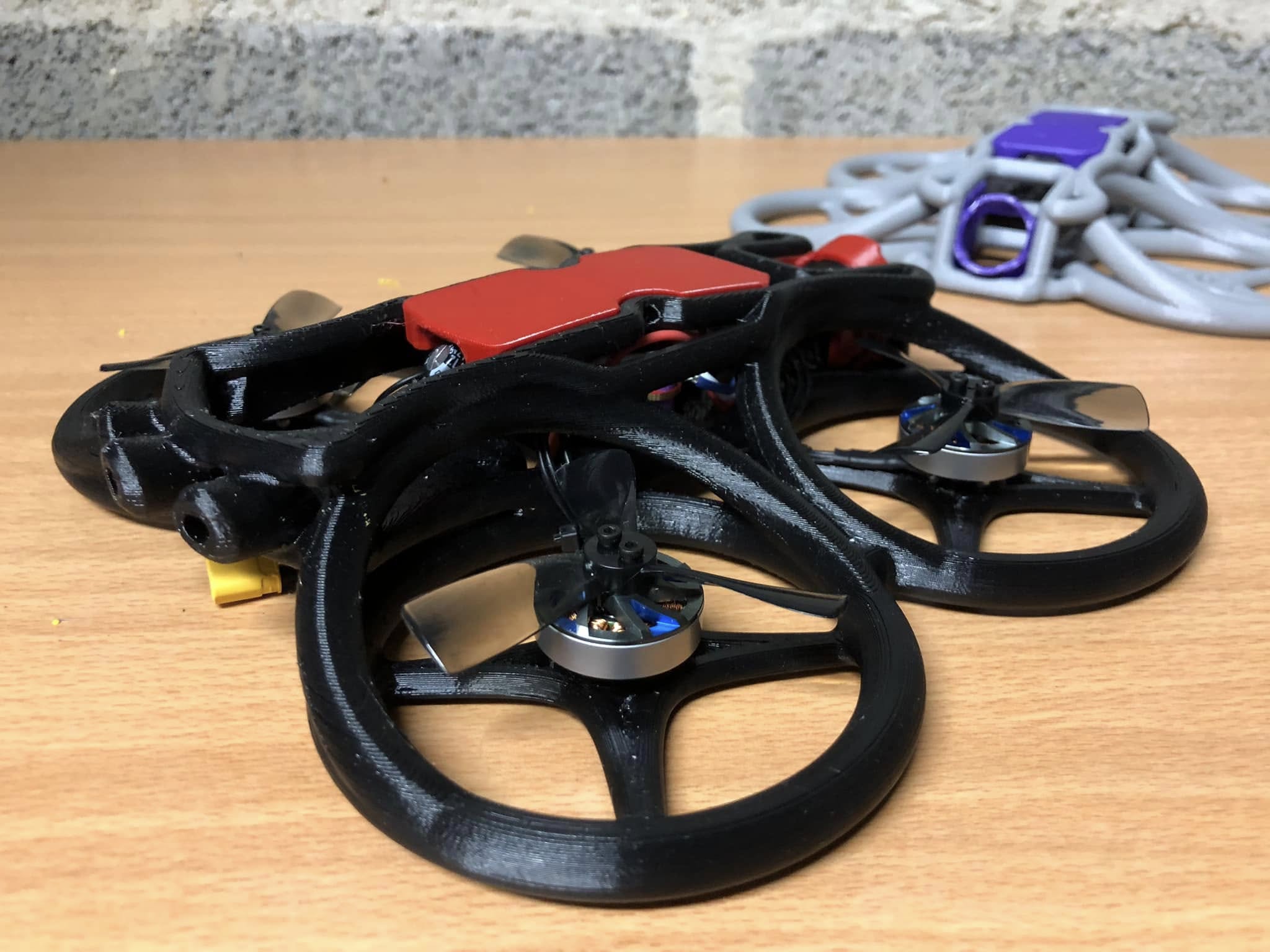

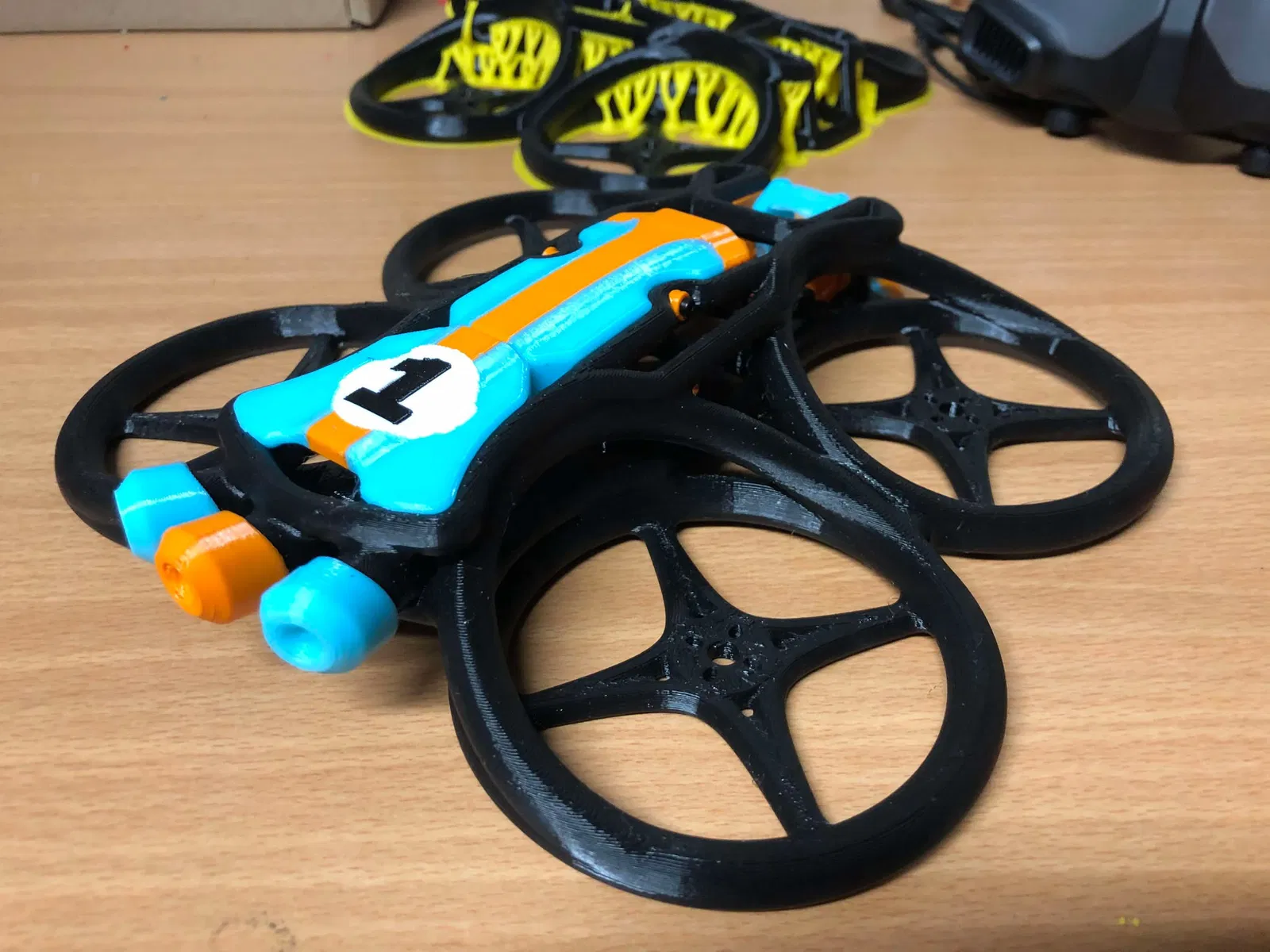

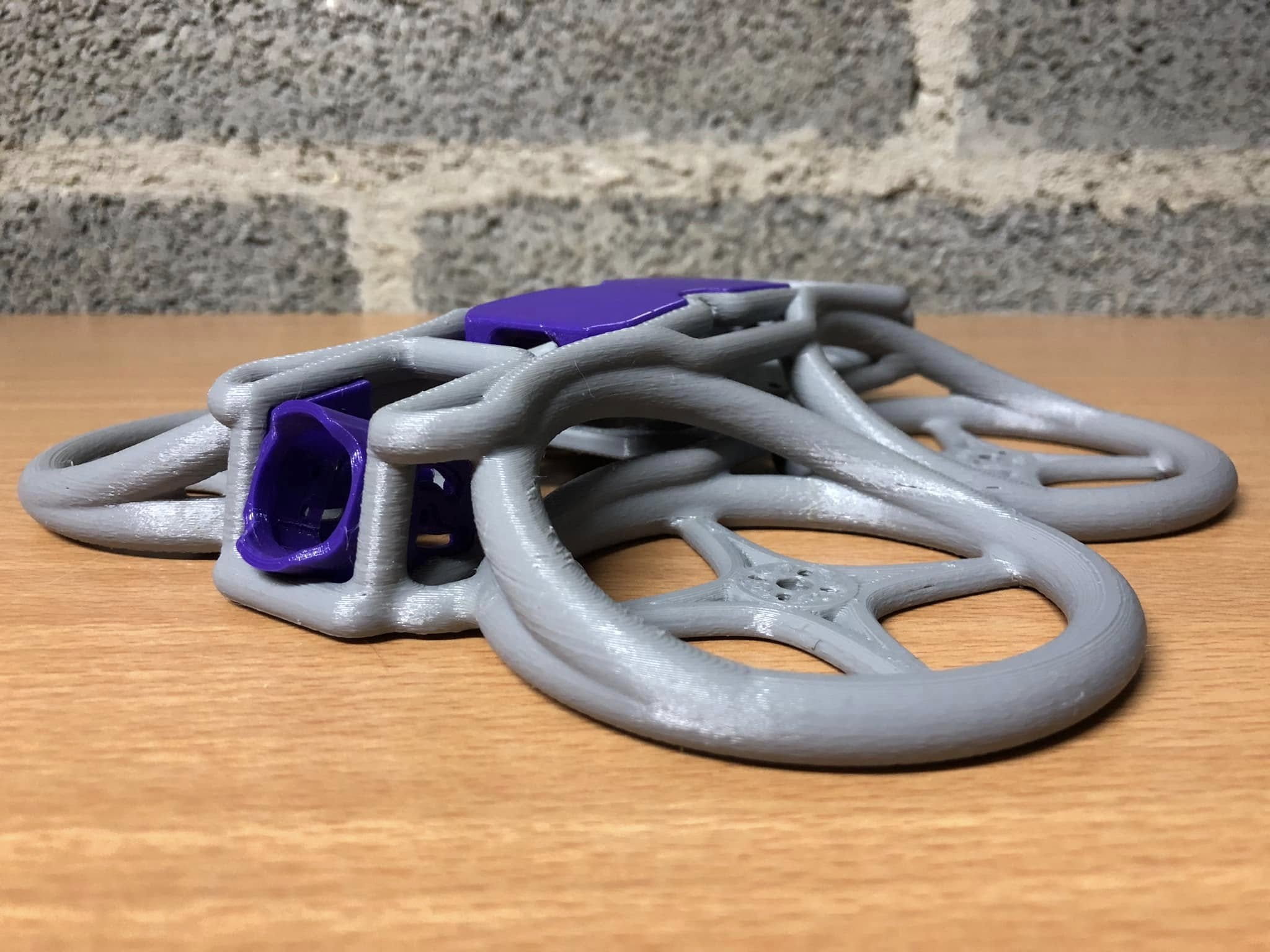

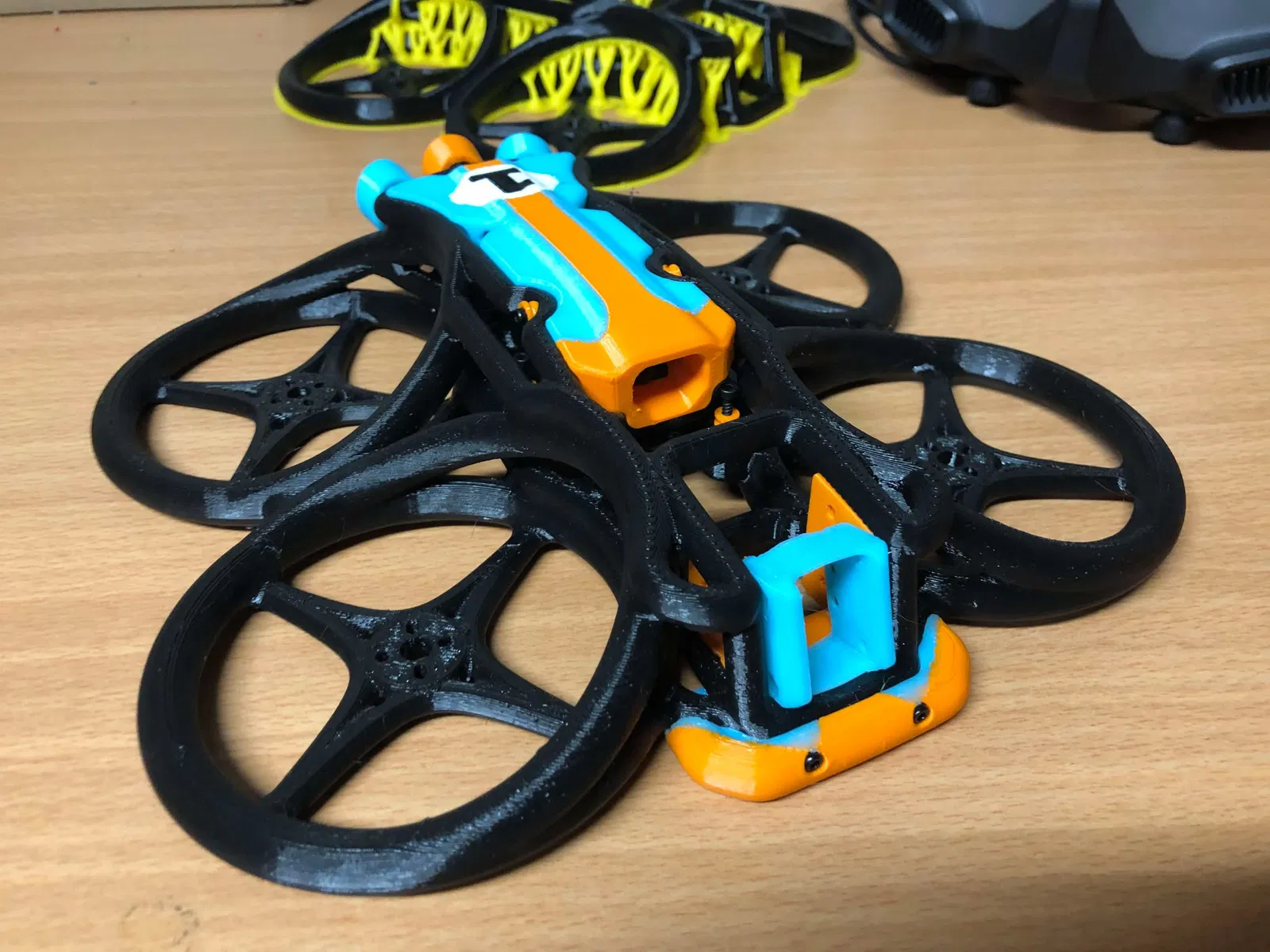

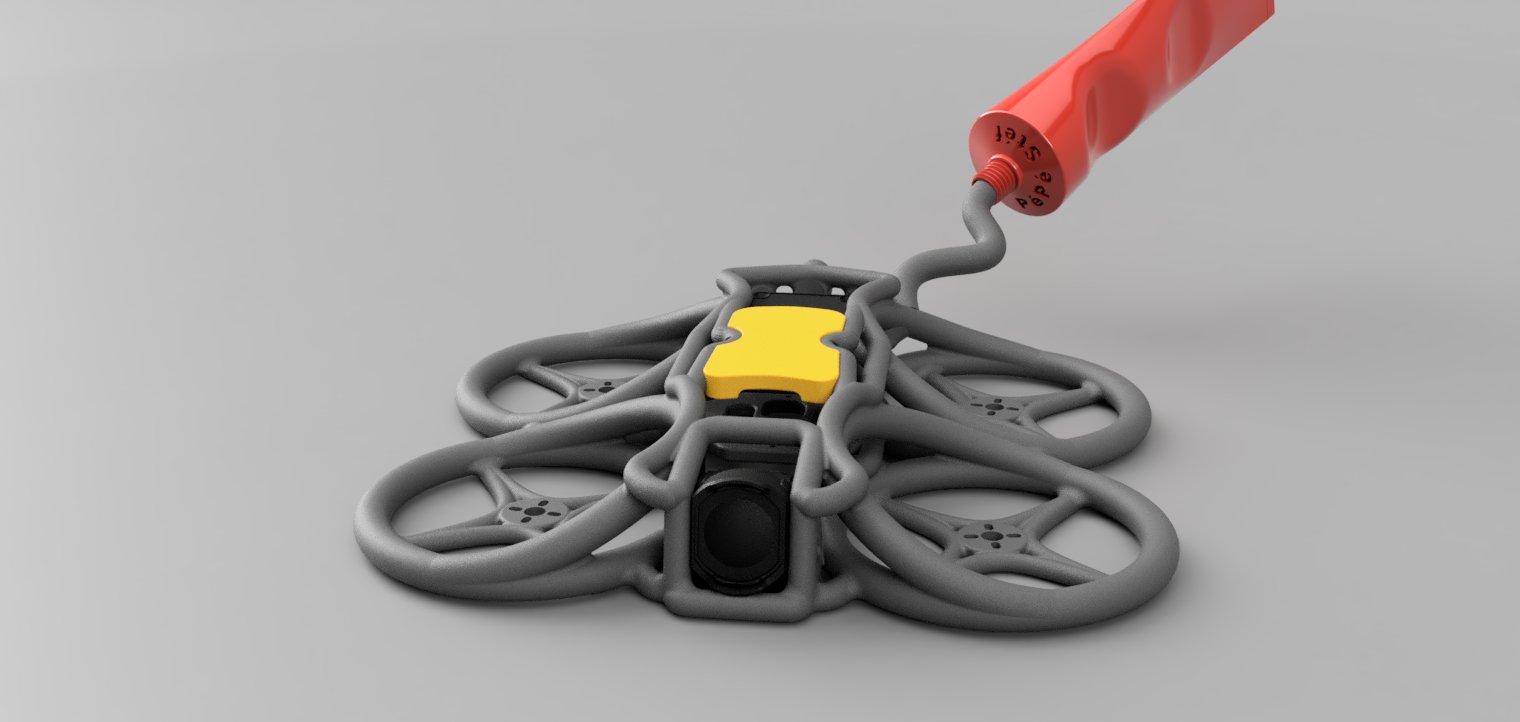

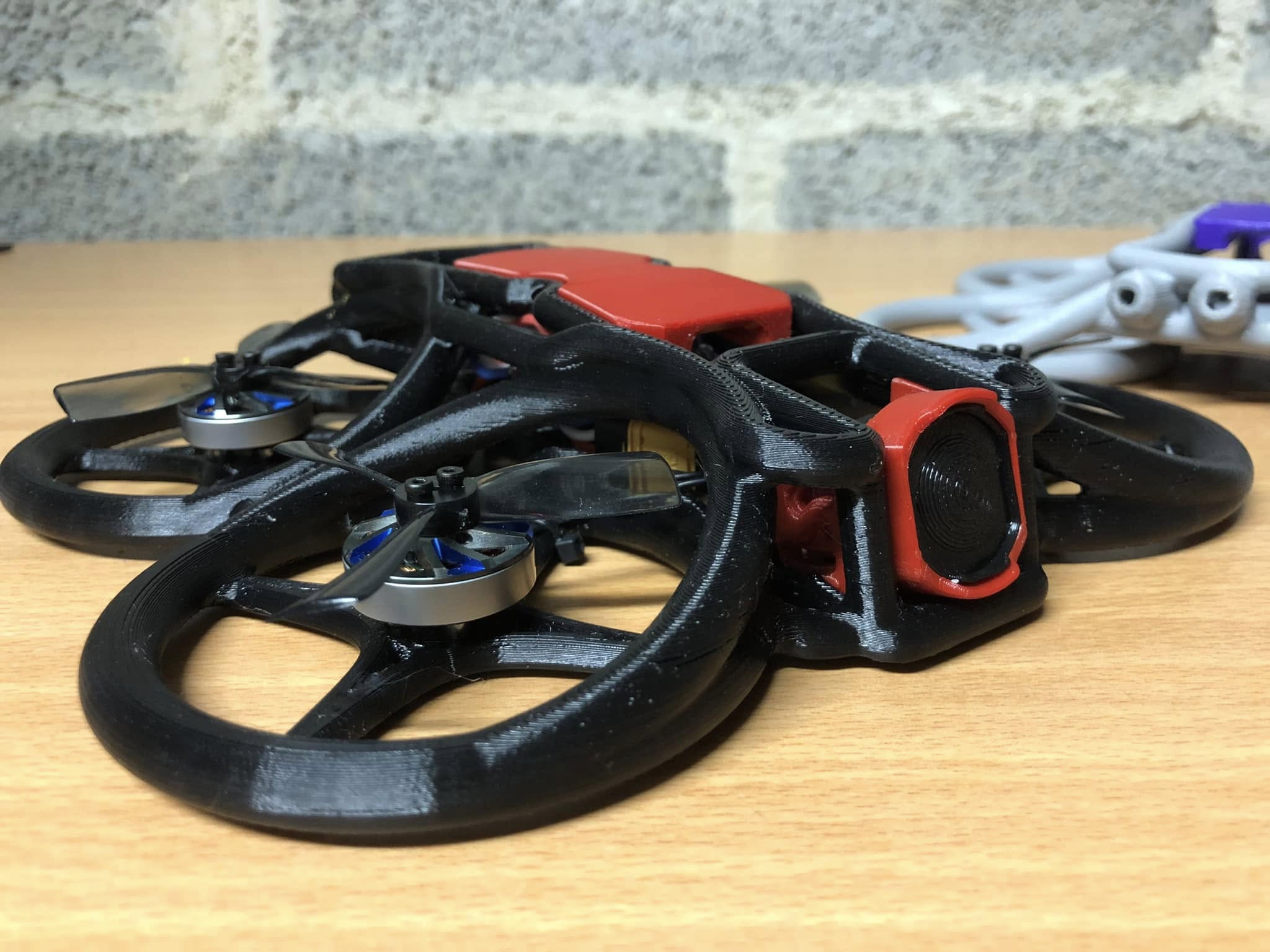

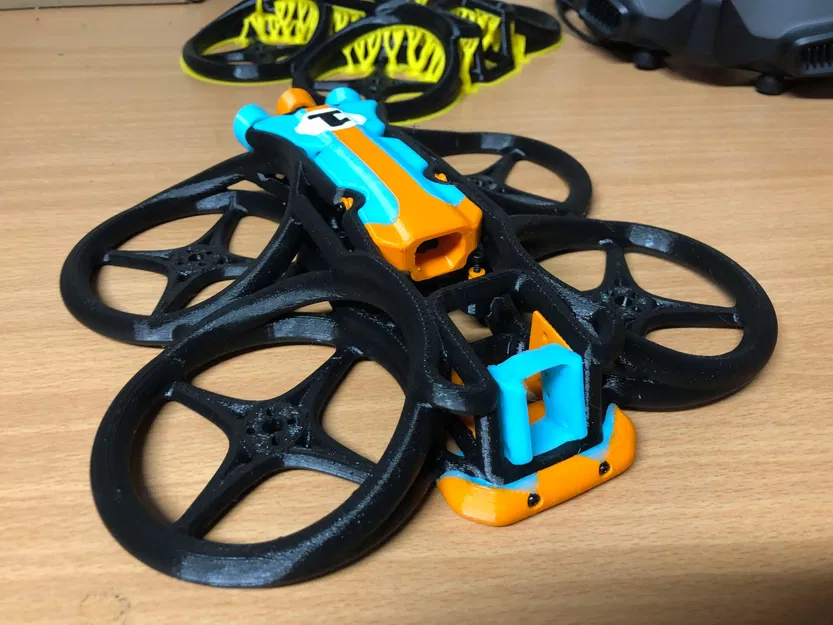

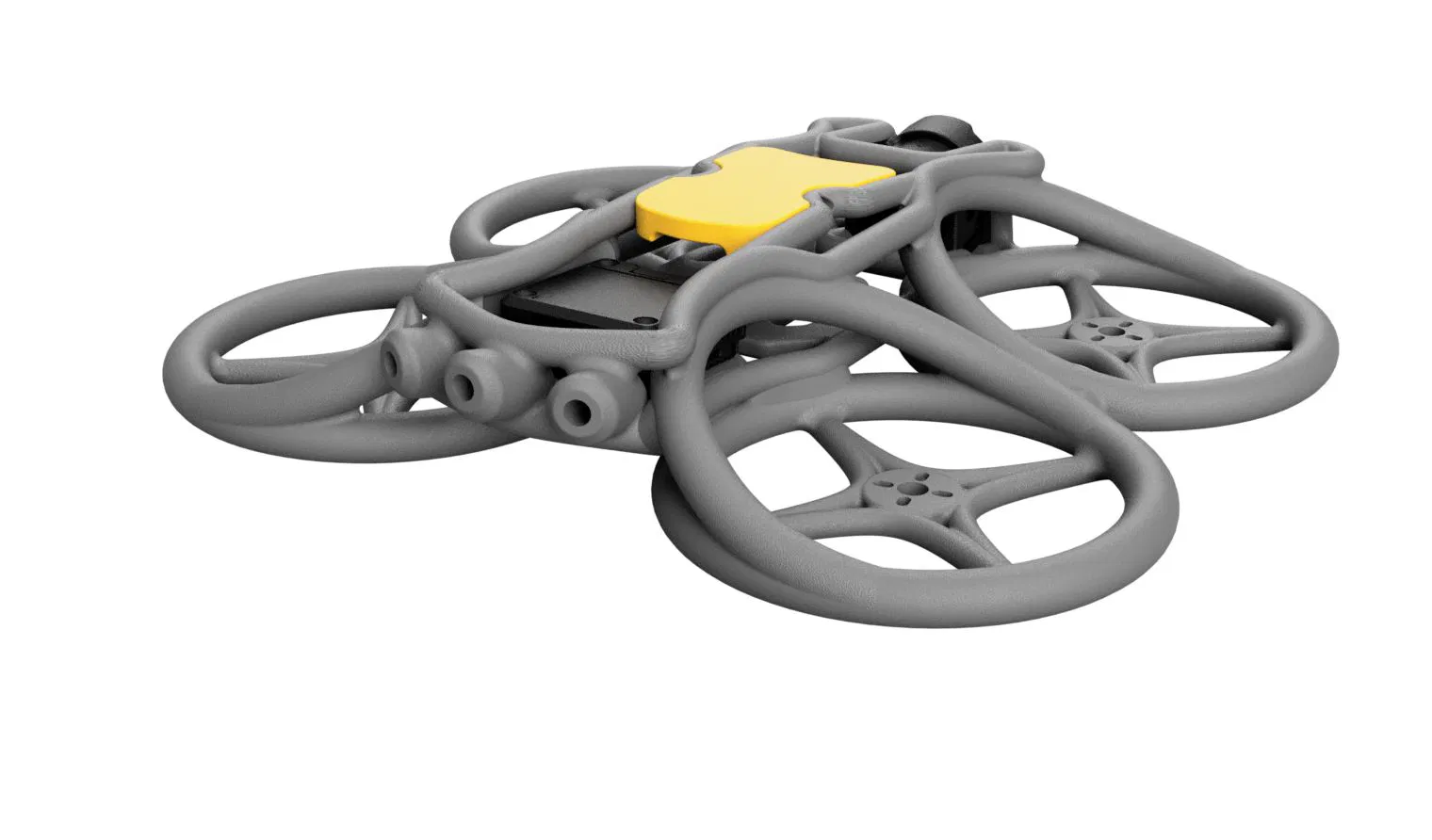

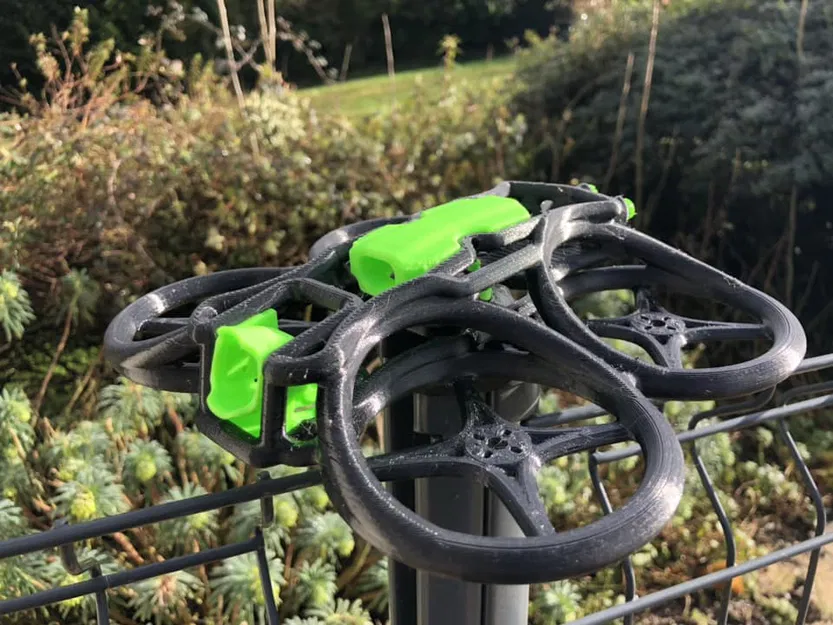

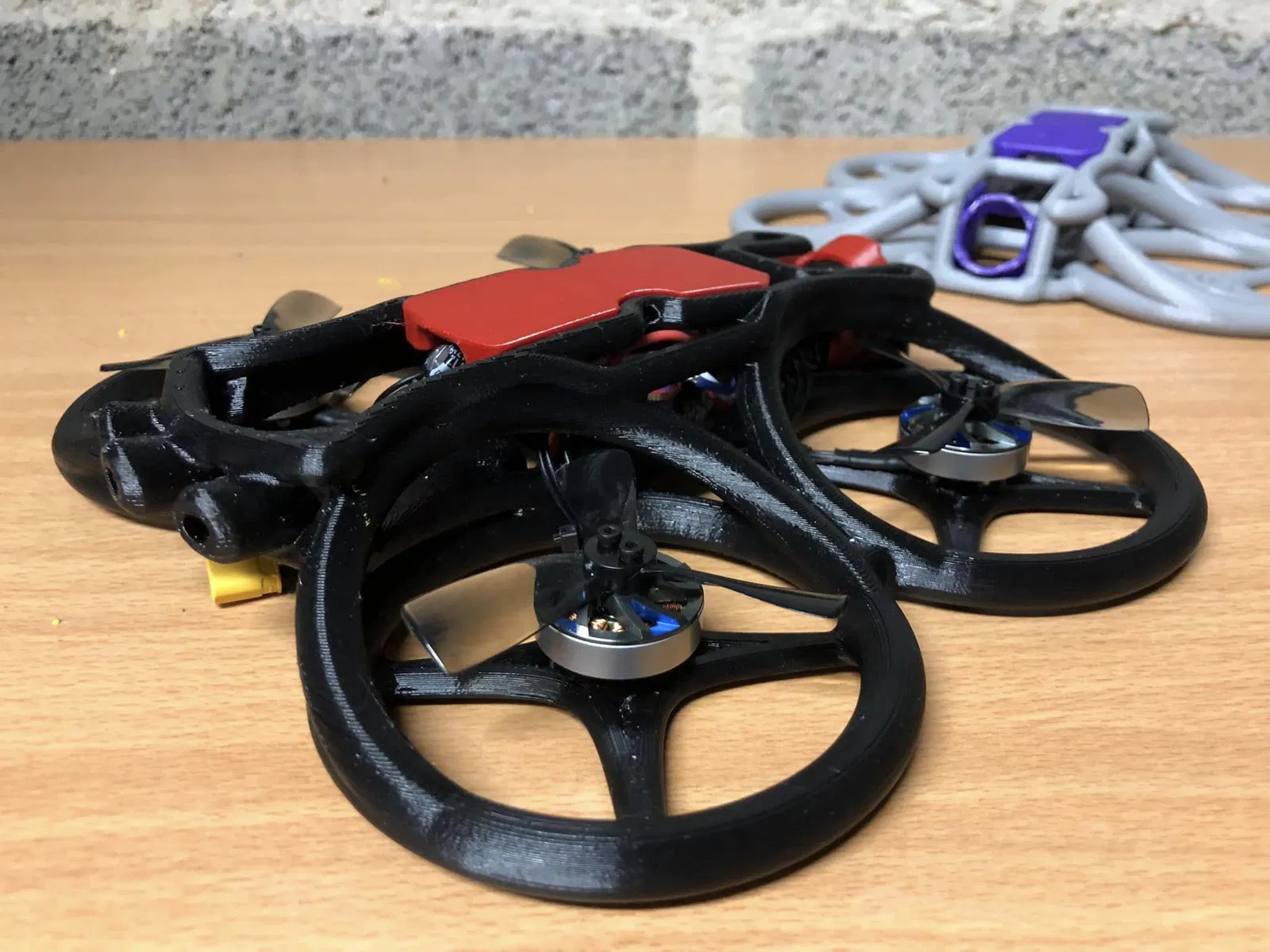

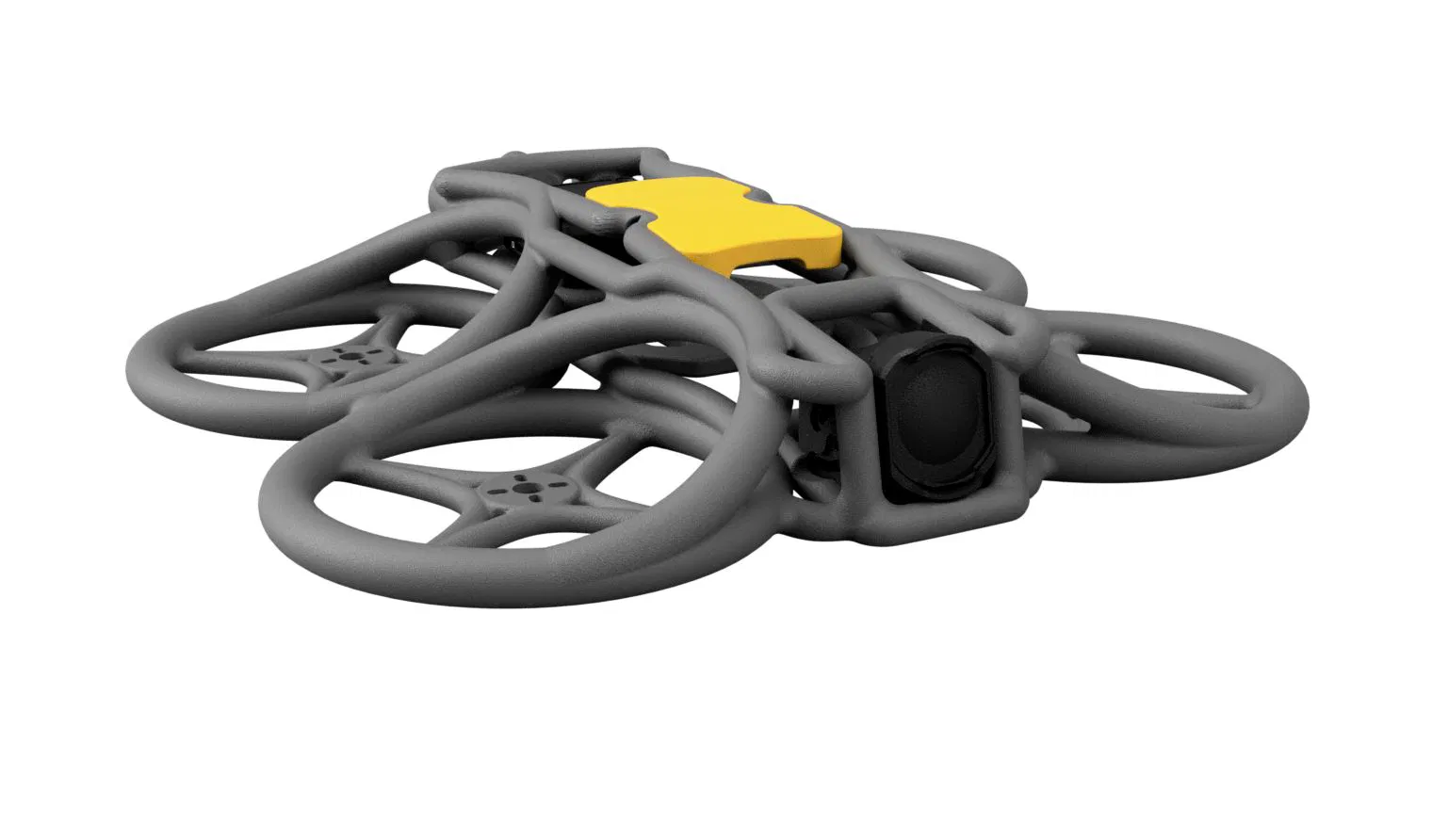

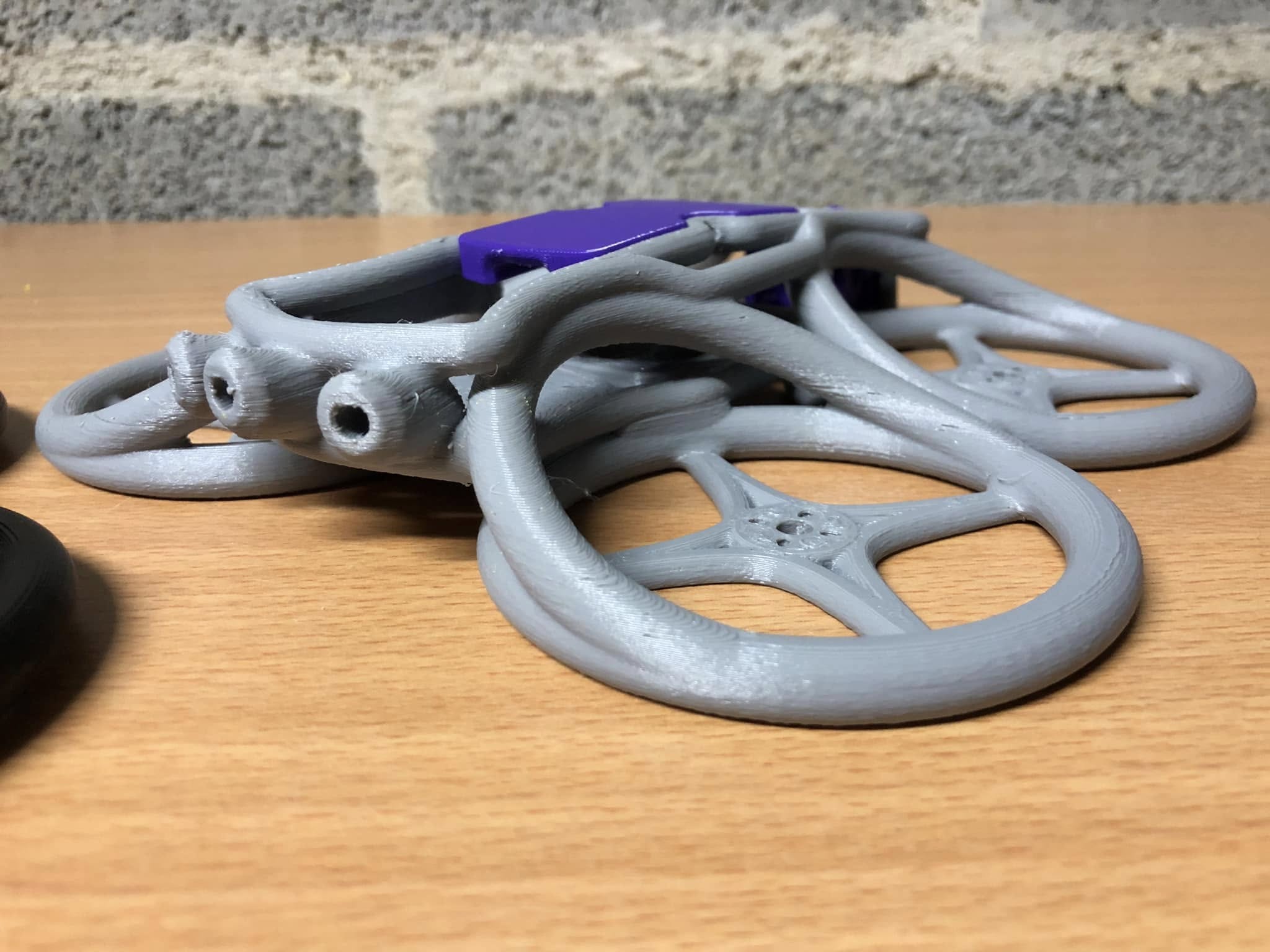

Khung máy này có thiết kế và kiểu dáng độc đáo. Nó khác biệt so với các khung máy khác mà tui đã làm cho đến nay. Với hình dáng tương lai do trí tưởng tượng phong phú của tui tạo ra, Organic sẽ là khung máy hoàn hảo cho nhu cầu giải trí FPV.

Cảnh báo! Organic không dành cho những người hay làm vỡ khung và đặc biệt là những cú va chạm mạnh! Nó sẽ không chịu được một cú va chạm mạnh vào tường, ví dụ. Do đó, tui không đảm bảo kết quả.

Các tính năng chính:

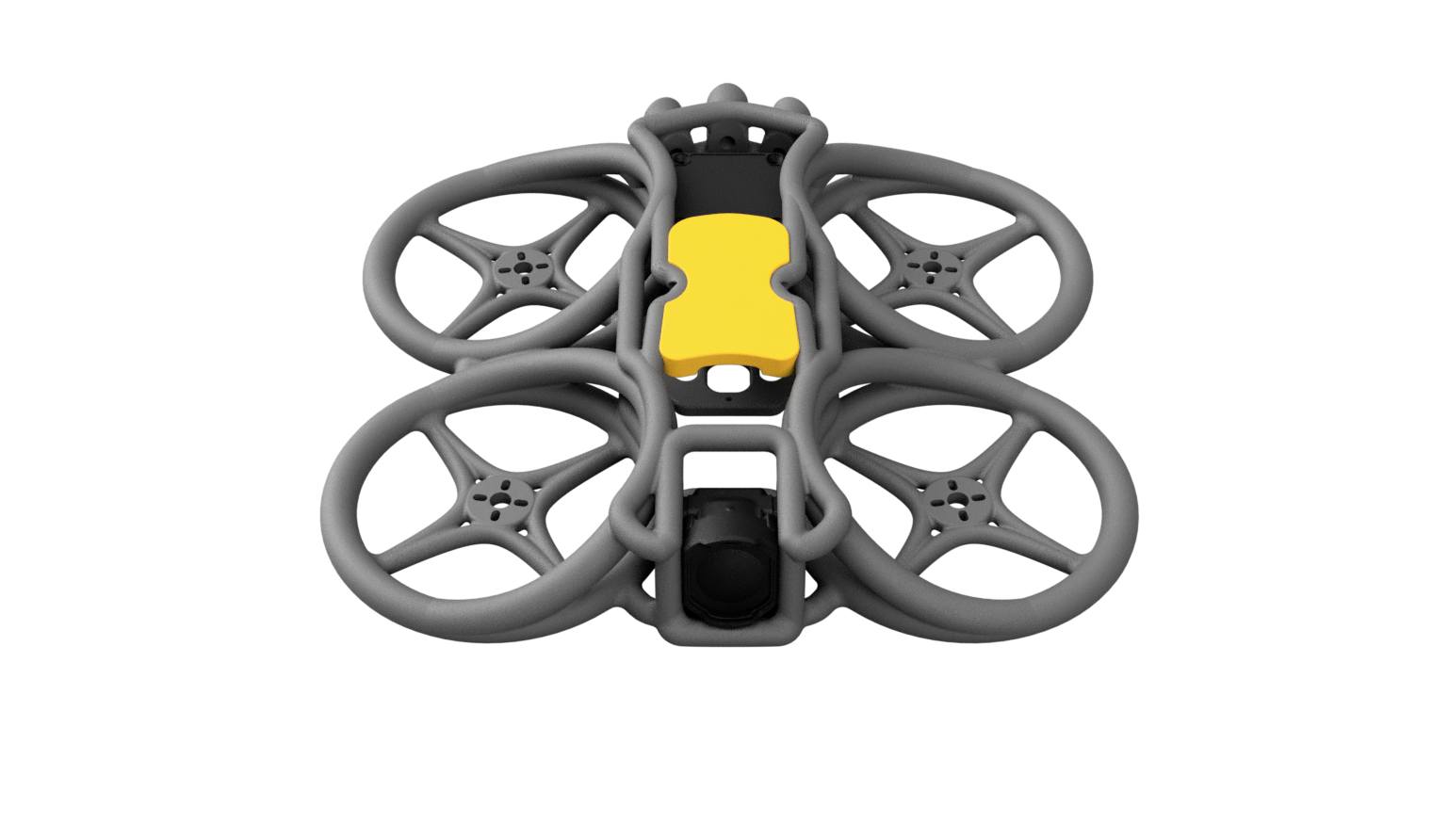

Thiết kế đẹp mắt với hình dạng dẹt. Thiết kế dạng ống. Một khối. Không cần ốc vít để lắp ráp khung máy. Hỗ trợ AIR-UNIT O3 và O4. Chỉ hỗ trợ bo mạch điều khiển AIO. Hỗ trợ động cơ với lỗ lắp 9x9 và 12x12.

Lời khuyên khi in:

Do hình dạng ống, Organic sẽ cần rất nhiều bộ phận hỗ trợ để in đúng cách! Và bạn biết đấy, ngay cả khi bạn có cài đặt hỗ trợ tốt, việc gỡ bỏ chúng vẫn rất khó khăn.

Để có bản in đẹp (theo ý kiến của tui), bạn chắc chắn cần một máy in có khả năng xuất ra hai loại sợi in: Một loại sợi in cho khung máy. Một loại sợi in cho bộ phận hỗ trợ. Bạn cần sử dụng Prusa XL hoặc máy in có AMS như Bambu-Lab.

Tại sao?

Để đảm bảo khả năng chống va đập tối thiểu, Organic phải được in bằng vật liệu đủ cứng và đồng thời đủ linh hoạt. Hiện tại, có bốn loại sợi có khả năng chống va đập ở mức tối thiểu:

NANOVIA TPU70D. BAMBU-LAB TPU FOR AMS. TPU CARBON. TAULMAN NYLON. Chắc chắn còn những vật liệu khác, nhưng tui không biết chúng!

Nói về bộ phận hỗ trợ:

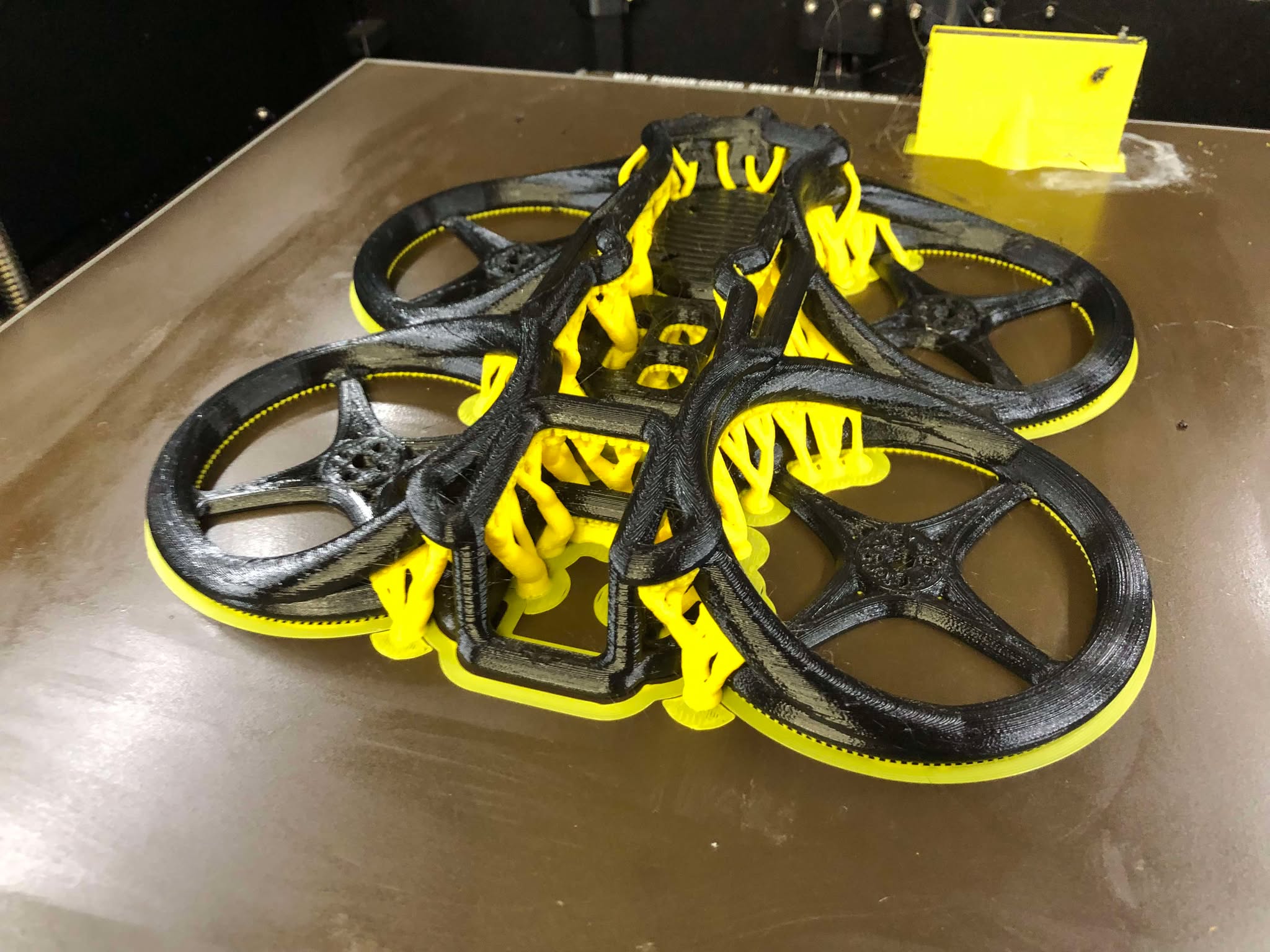

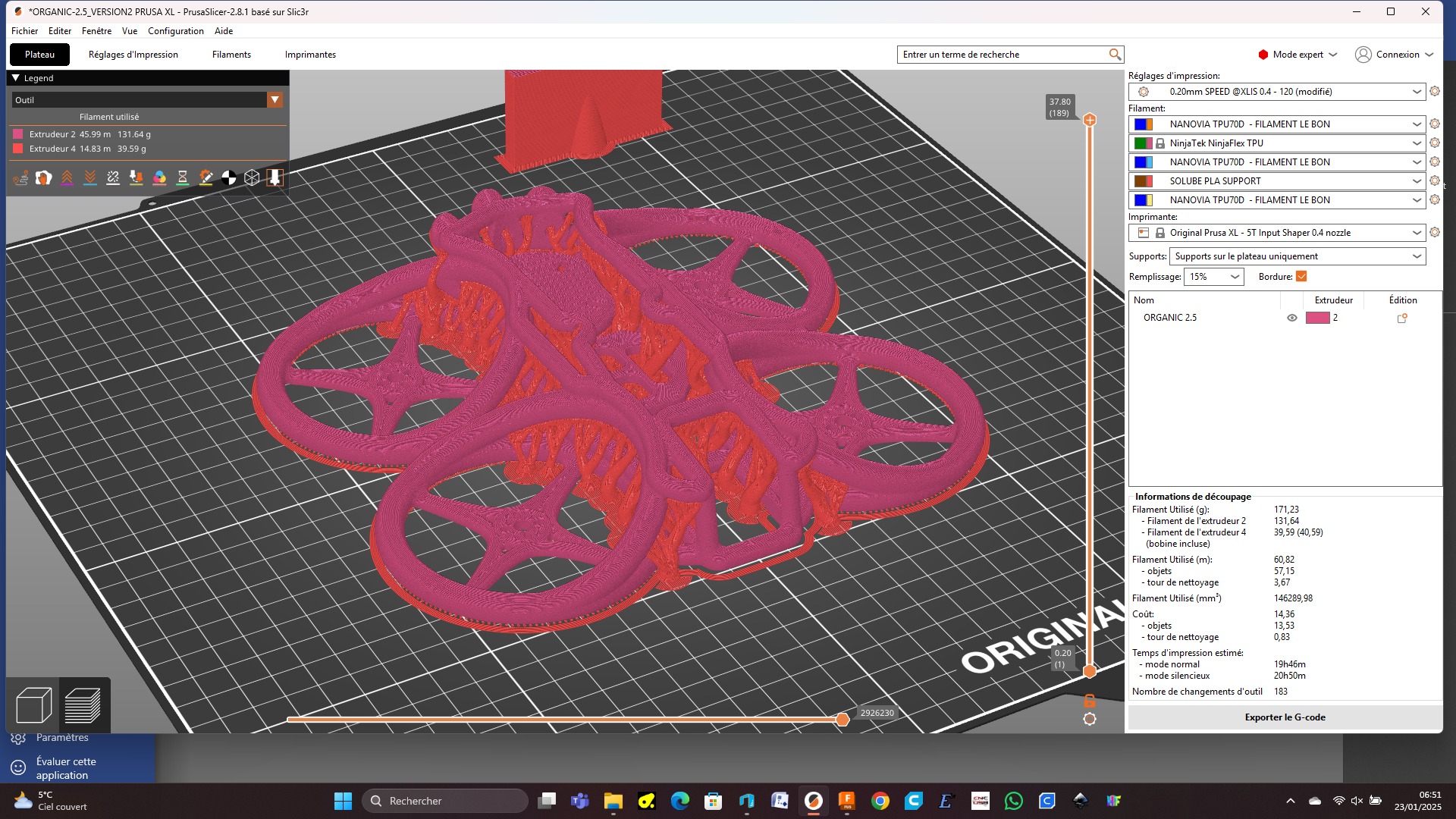

Cách tốt nhất để in bộ phận hỗ trợ là sử dụng cài đặt "Organic" và "Chỉ hỗ trợ trên khay". Nếu bạn sử dụng Prusa XL hoặc AMS, hãy cài đặt sợi in của bạn thành "Vật liệu hòa tan" với khoảng cách Z bằng không.

Sử dụng vật liệu nào cho bộ phận hỗ trợ?

Vẫn với Prusa XL hoặc AMS, bạn sẽ sử dụng PLA hoặc PLA+. Bạn cần biết rằng PLA hoàn toàn không dính vào TPU! Đó là tin tốt và do đó, nếu bạn sử dụng các cài đặt mà tui vừa chỉ ra ở trên, bạn sẽ có một bề mặt hoàn thiện hoàn hảo và việc gỡ bỏ bộ phận hỗ trợ khỏi khung máy một cách dễ dàng đến kinh ngạc.

Sau đó, tui chưa bao giờ in Organic với máy in một đầu đùn, nên tui không thể biết! Đối với những người dũng cảm hơn, hãy cho tui biết và đăng ảnh.

Còn các bộ phận khác cần in thì sao?

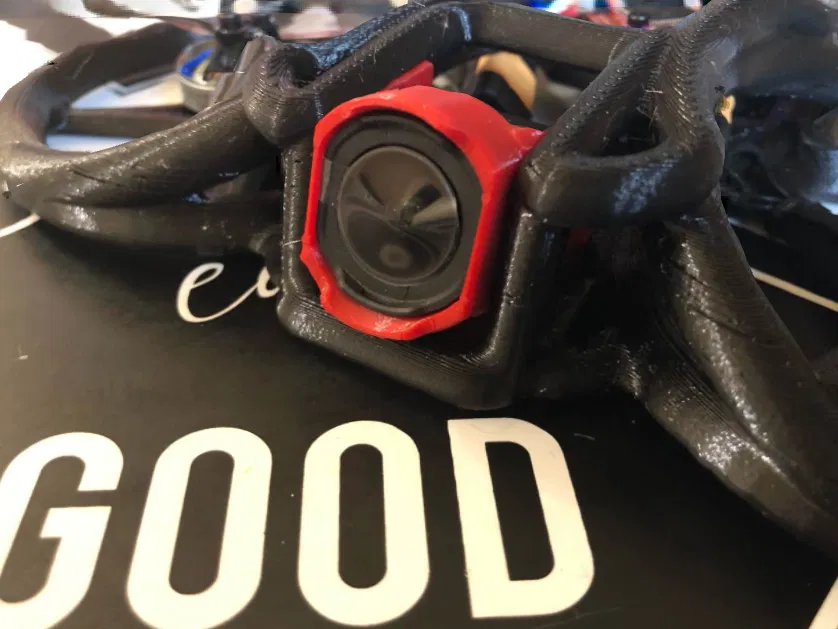

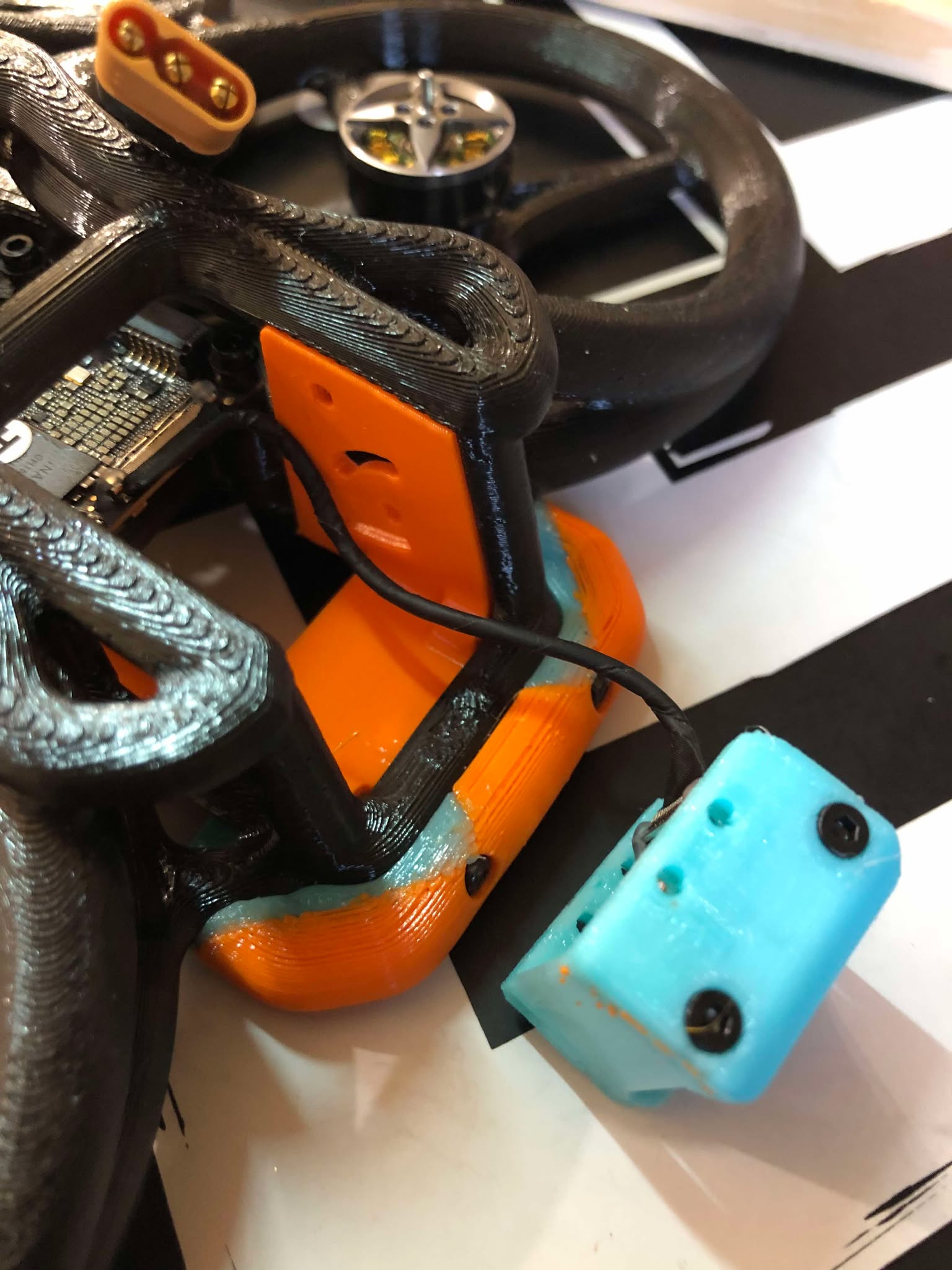

Bạn cần sử dụng TPU 95A hoặc 98A cho lồng, vỏ camera và mái che.

QUAN TRỌNG:

Tui không đảm bảo cho khung máy và việc in ấn của nó! Tui chỉ đảm bảo việc chia sẻ. Vì vậy, nếu bạn gặp sự cố, đừng ngần ngại không gửi tin nhắn cho tui! Tui không chịu trách nhiệm về bản in và việc điều khiển của bạn.

Tái bút:

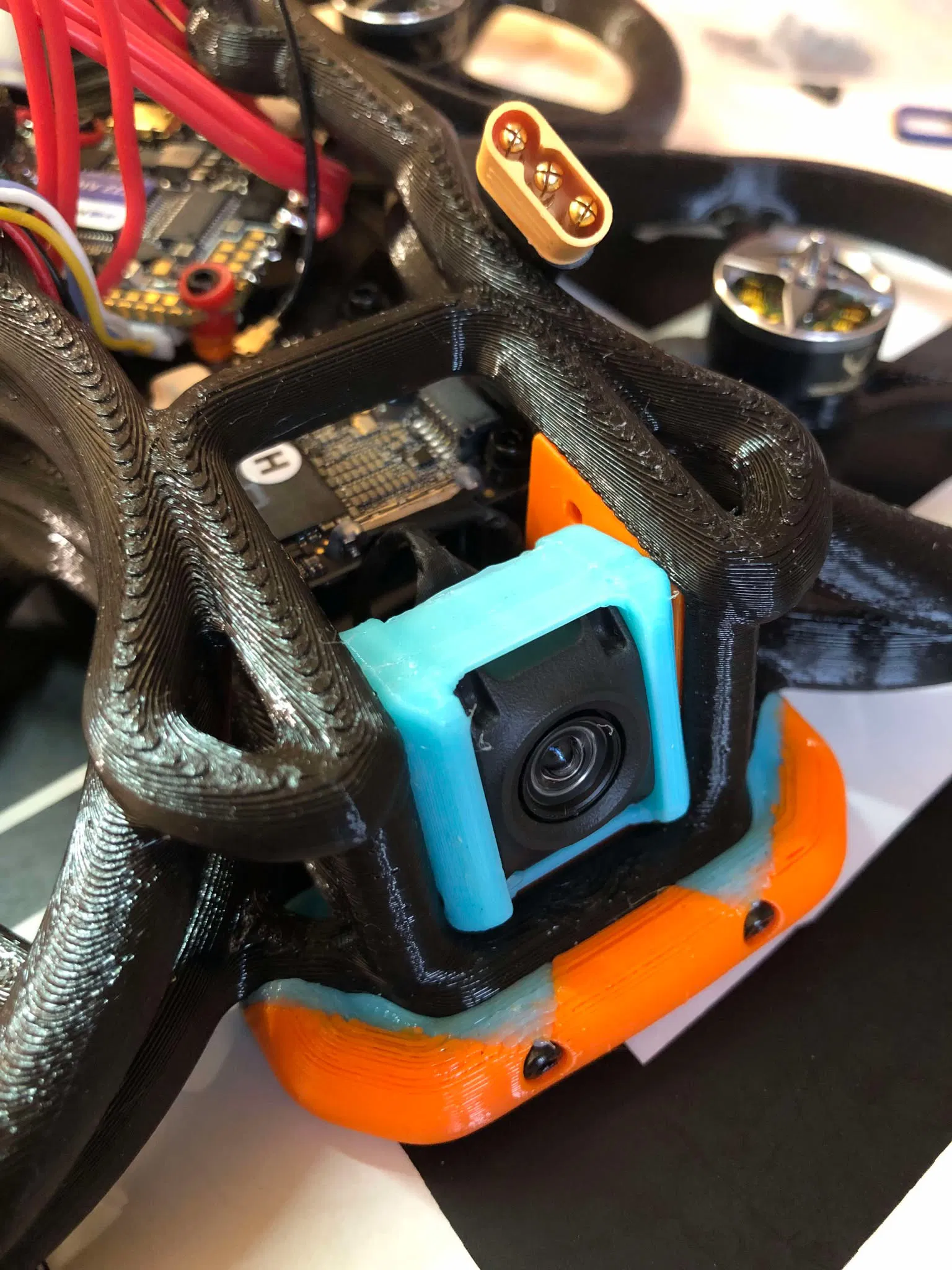

Sau này, tui sẽ làm một hướng dẫn để lắp camera O4 vào khung máy! Rất dễ dàng nếu bạn sử dụng kỹ thuật phù hợp.

Video về độ bền của TPU70D NANOVIA https://www.facebook.com/share/v/1QaYzLyP8b/?mibextid=wwXIfr

Ví dụ về các bộ phận cần mua:

Nhu cầu về ốc vít: Ốc tự tapping M2 dài 12MM x 10 con 10/50X M2 M2.6 M3 M3.5 M4 M5 M6 thép không gỉ đen cacbon 304 đầu lục giác chìm đầu tròn vít tự tapping gỗ - AliExpress 13

cho Air-unit O4 lite: 4 đai ốc M2 và 4 vít M2 dài 6MM

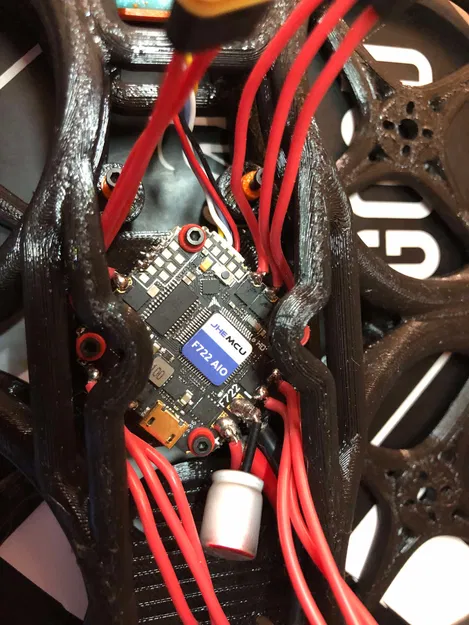

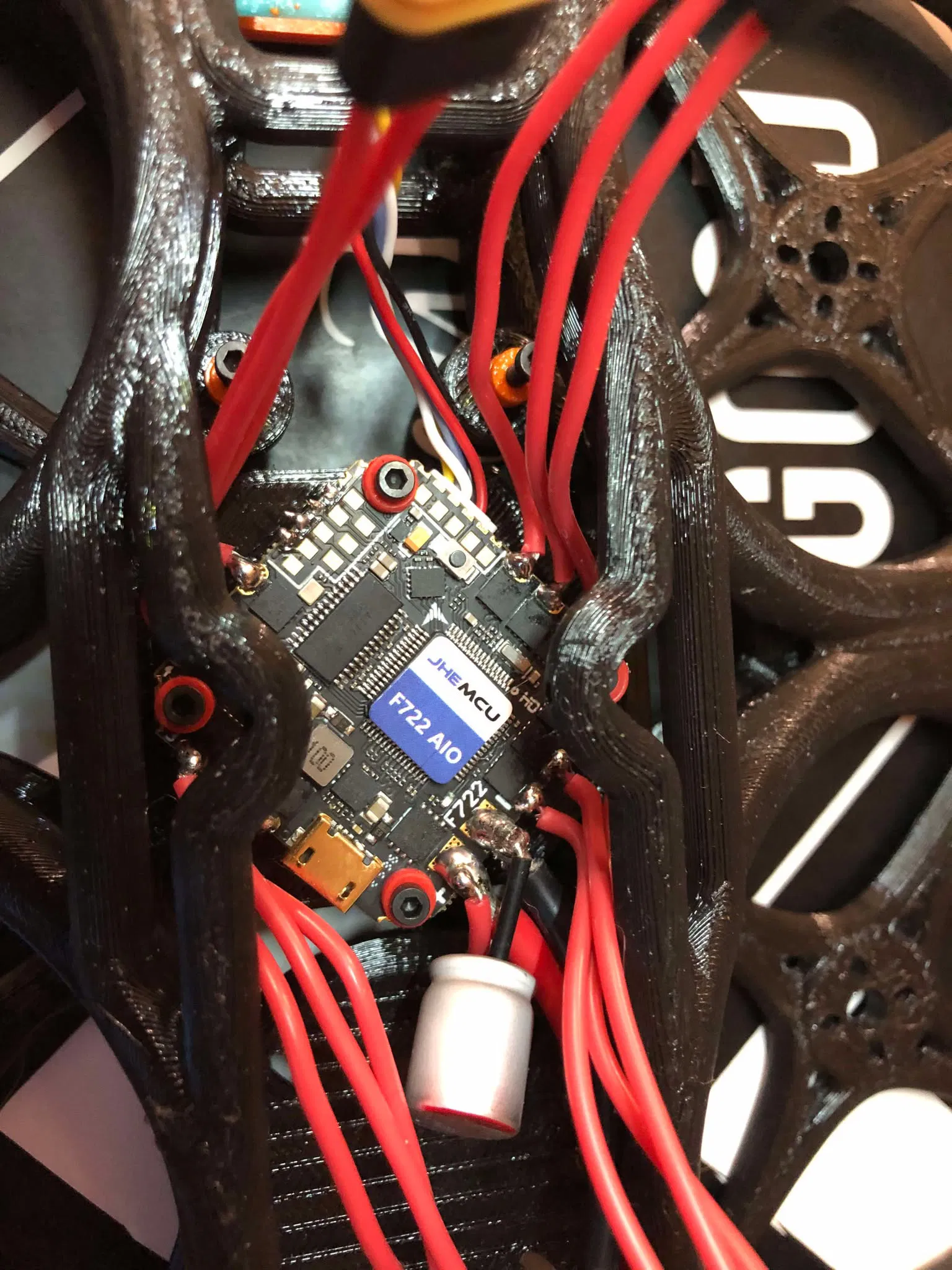

Bộ điều khiển bay: JHEMCU GHF722AIO-HD 40A AIO Flight Controller F722 David Baro OSD BlackBox 40A 4in1 ESC 2-6S Cho RC FPV FreKouCinewhoop Drone - AliExpress 26

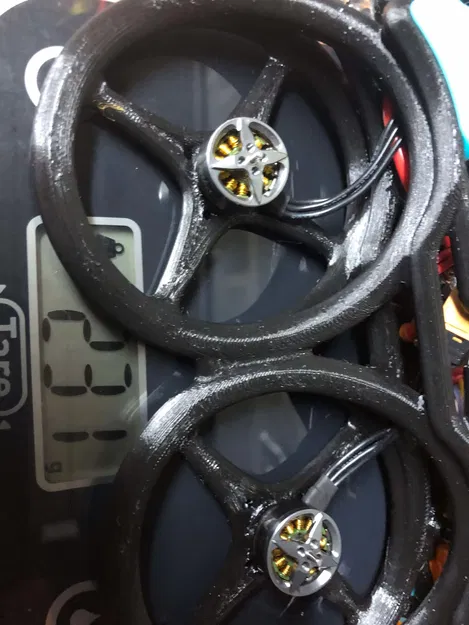

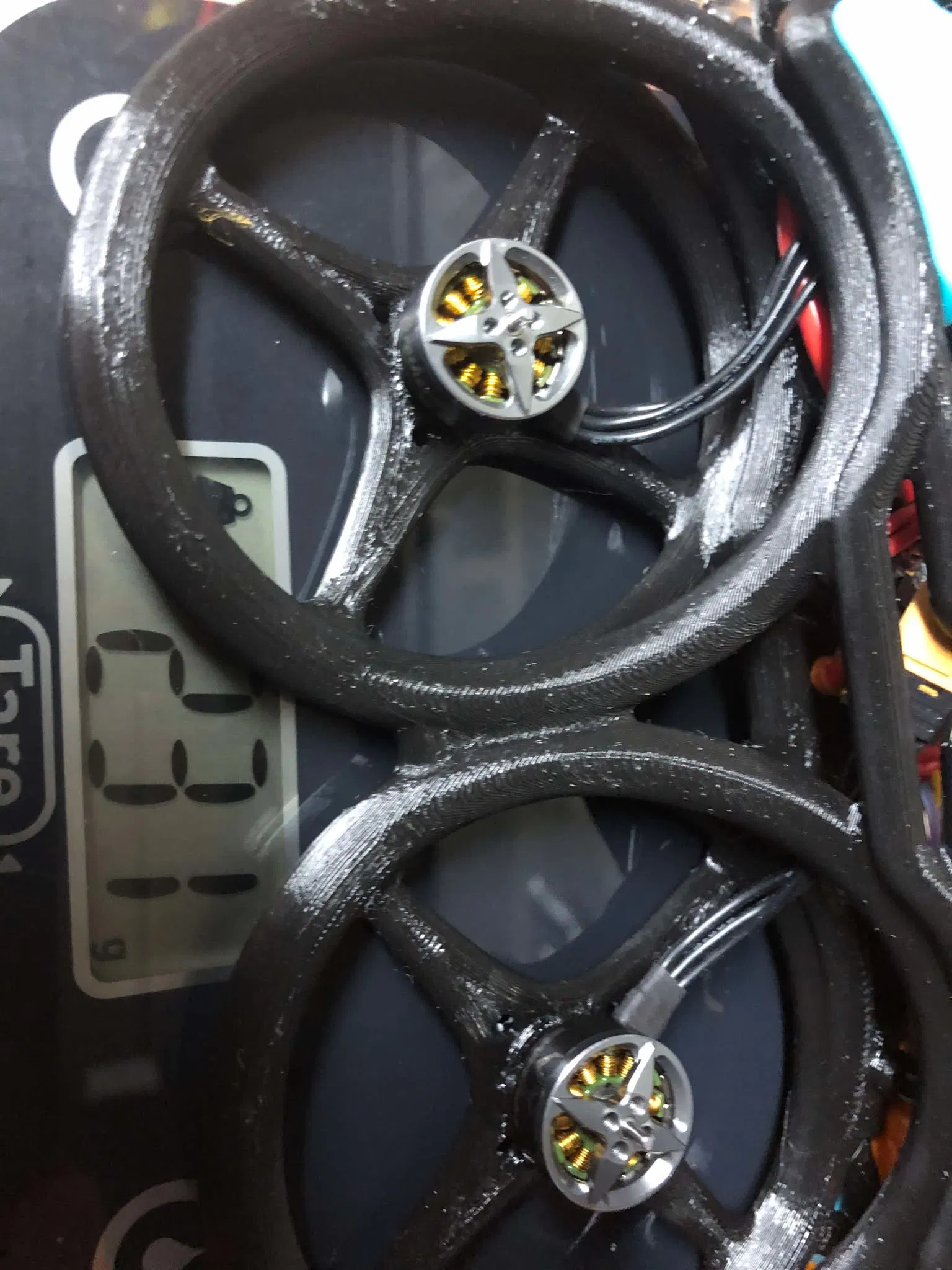

Động cơ: YSIDO Brushless Motor 1505 cho Cinewhoop RC FPV Racing Drone, 2650KV, ino 50KV, 3-6S Lipo, Trục 1.5mm, 9N12P, 2.5-3.5 inch, 4 cái - AliExpress 26

SKYSTARS KOKO 1505 3450KV 3-6S Brushless Racing Motor, Long Rang FPV Racing, Toothpick Drone, DIY Parts, 2.5in-4in - AliExpress 26
