Bảng Đeo Đùi Dùng Cho Đài Ham Radio

Tóm tắt

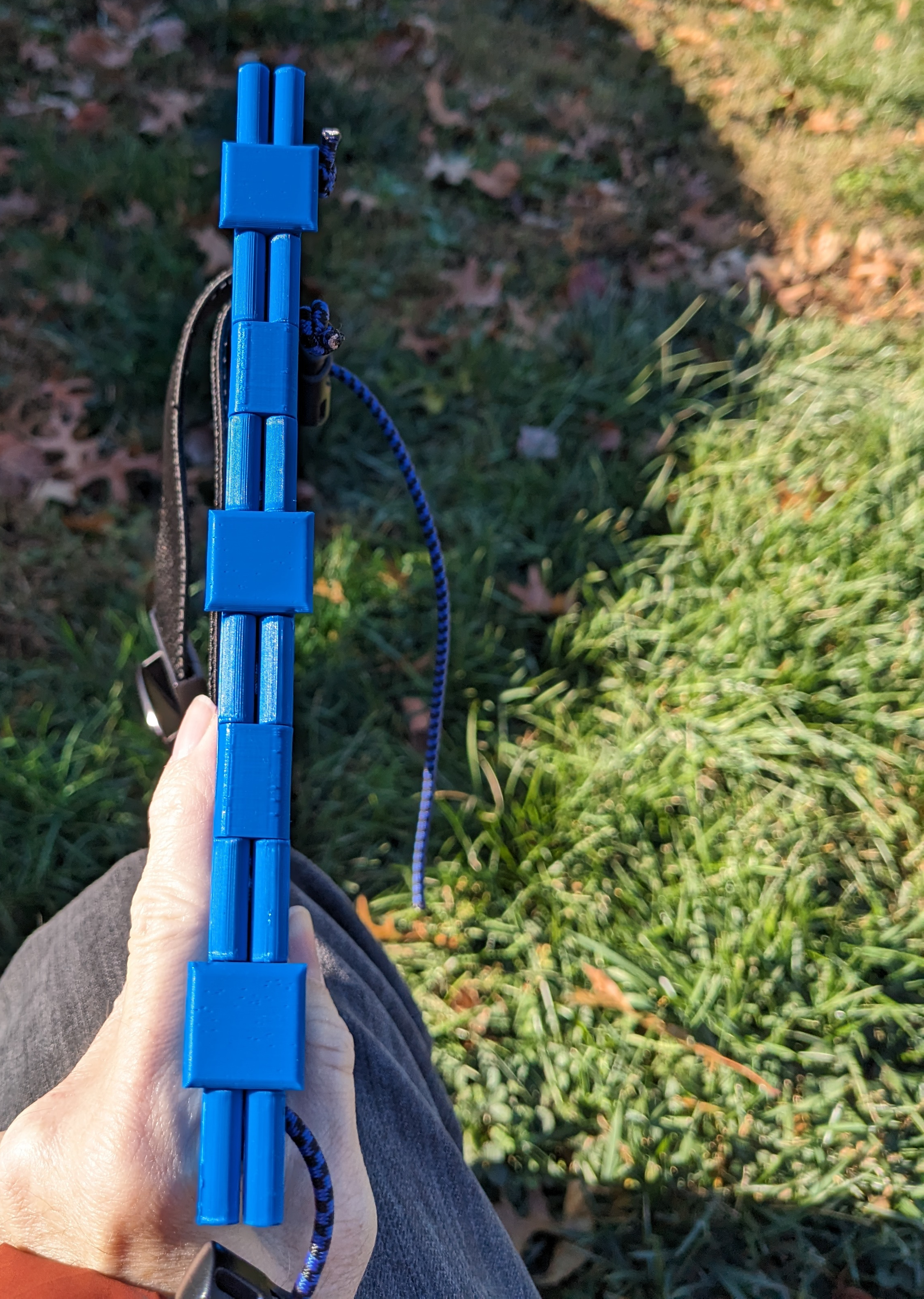

Đây là một cái bảng đeo đùi mà tui thiết kế để xài khi đi tác nghiệp "Ham Radio" bên ngoài. Khi gấp lại thì nó có kích thước 200mm x 140mm, còn khi mở ra là 200mm x 280mm. Nó có mấy cái khe để nhét dây thun co giãn rộng 1.5 inch xài để siết vô chân, với mấy cái lỗ để luồn dây sốc (shock cord) đường kính tới 4mm vô để cố định thiết bị khi xài đó. Mấy cái khe này cho phép dây sốc vẫn gắn được mà cái bảng vẫn gấp lại ngon lành.

Bạn cần in:

1 - Tấm mặt trên 1 - Tấm mặt dưới 2 - Bản lề 3 - Bản lề có tai

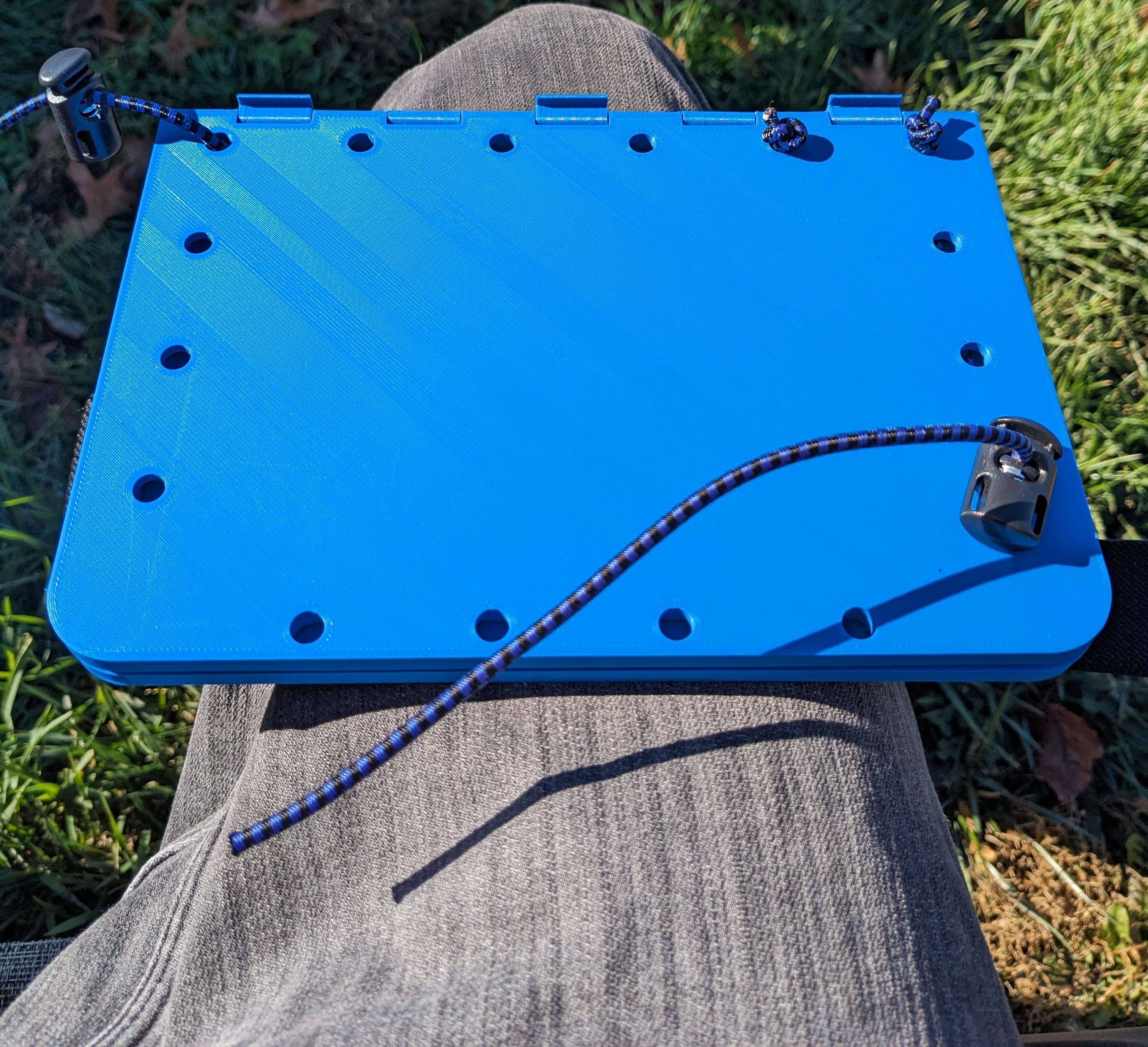

Tui xài dây sốc 3mm, một đầu thắt nút kép, đầu kia xài kẹp cáp. Như vậy thì đỡ phải loay hoay thắt dây mỗi khi cân bằng mọi thứ trên đùi.

Nó đủ bự để tui để vừa cái QCX mini, pin Talentcell 3Ah, bộ chỉnh dây ZM-2, với lại một cuốn sổ Field Notes cỡ 3.5" để ghi chép.

Ngoài ra còn có thêm cái "sidecar" gắn rời nữa. Nó có mấy cái lỗ dạng keyhole khớp với ốc vít của cây Morsecode American Portapaddle II, hoặc bạn cũng có thể dùng nó để kê cây morse thẳng.

Cài đặt in

• Hãng máy in:

Creality

• Máy in:

Ender 3 Pro

• Rafts:

Không

• Supports:

Không

• Độ phân giải:

.2mm

• Infill:

25%

• Hãng filament:

3d Fuel

• Màu filament:

Ocean Blue

• Chất liệu filament:

PLA+

• Lưu ý:

Bản in này chiếm hết diện tích bàn in của máy Ender 3, nên bạn cần đảm bảo là bàn in của bạn được cân chỉnh đúng trước khi in, không thì khả năng cao là sẽ bị dính bàn.

Sau khi in

Phụ kiện và lắp ráp

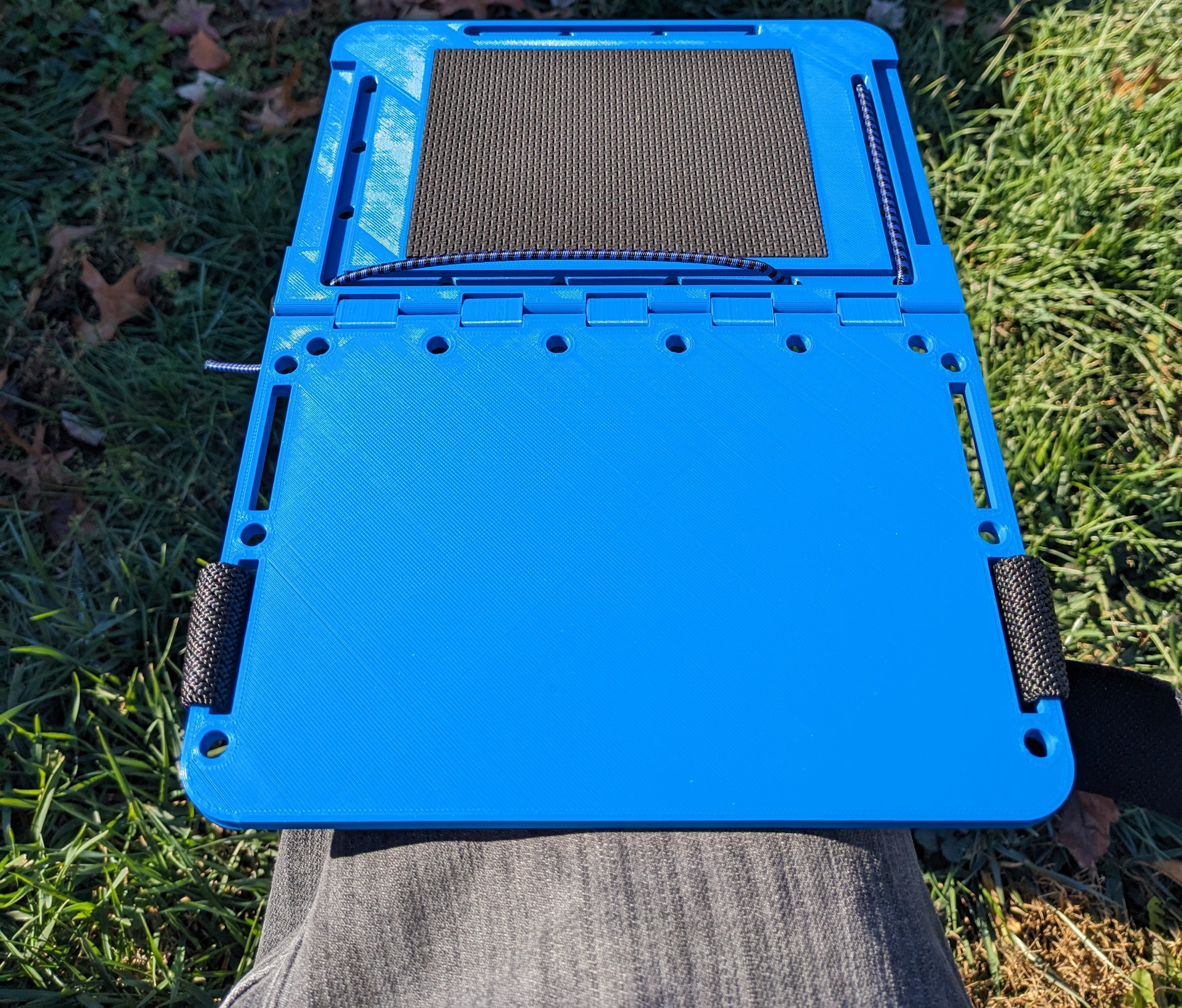

Bạn sẽ cần một thanh kim loại đường kính 1/16" như mấy cây này để gắn mấy cái bản lề vô tấm mặt trên và mặt dưới. Tui mua mấy cây này ở tiệm đồ chơi gần nhà, 2 cây giá chưa tới $3. Phần lõm trên tấm mặt trên được thiết kế để dán vừa một miếng lót chống trượt bằng silicone kích thước 4" x 5". Tui xài miếng này, nhưng bạn có thể mua một tấm về tự cắt cho vừa là được.

Tui còn xài dây sốc 3mm và mấy cái khóa dây để cố định thiết bị lên bảng.

Bạn cũng sẽ cần một sợi dây thun bản rộng từ 1 đến 1.5" và mấy cái khóa cài, có thể mua ở tiệm đồ thủ công, tiệm may hoặc Amazon để siết cái bảng vô chân cho chắc nha.
