Kẹp Túi (CAM IN NGUYÊN KHỐI)

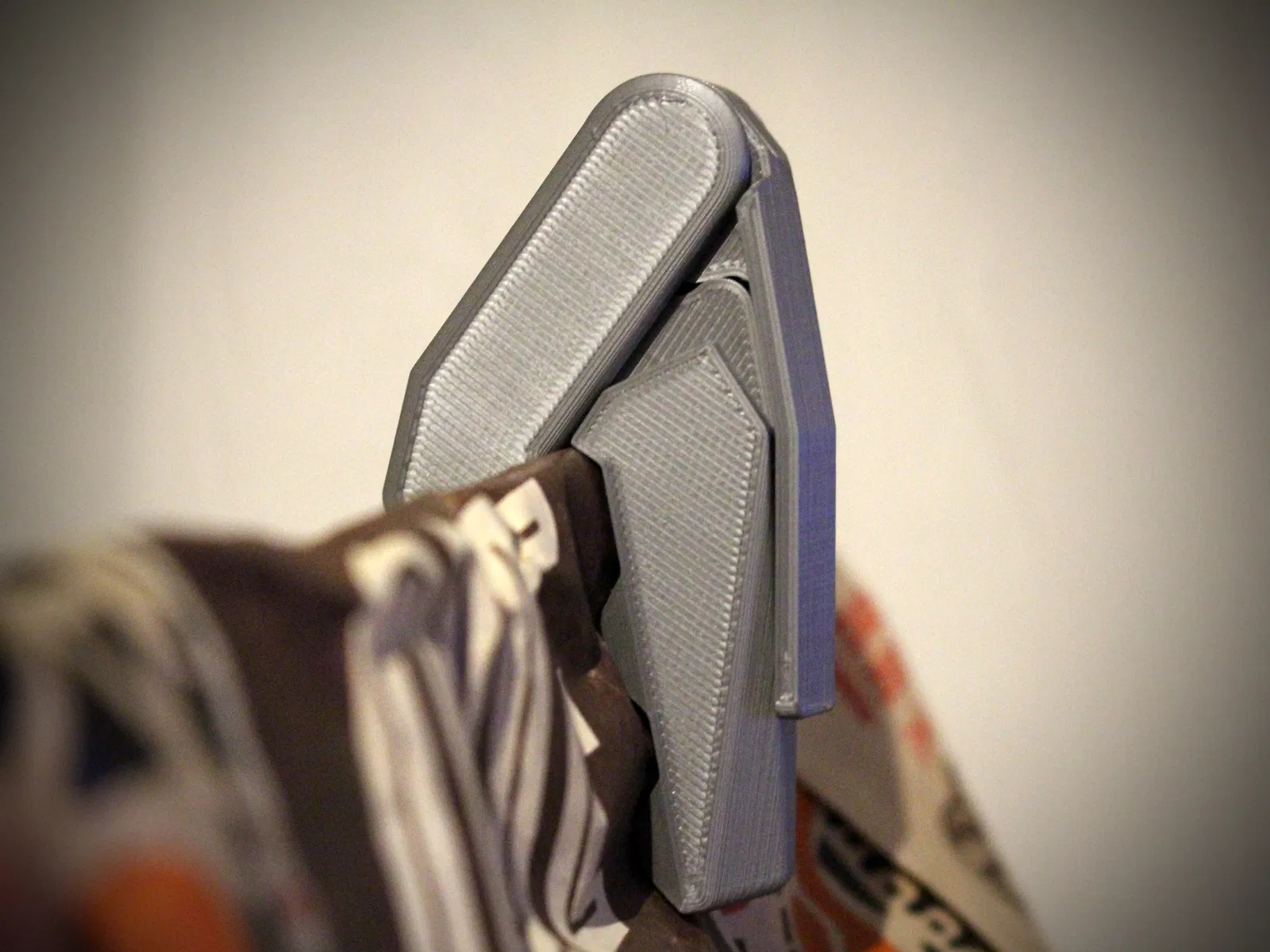

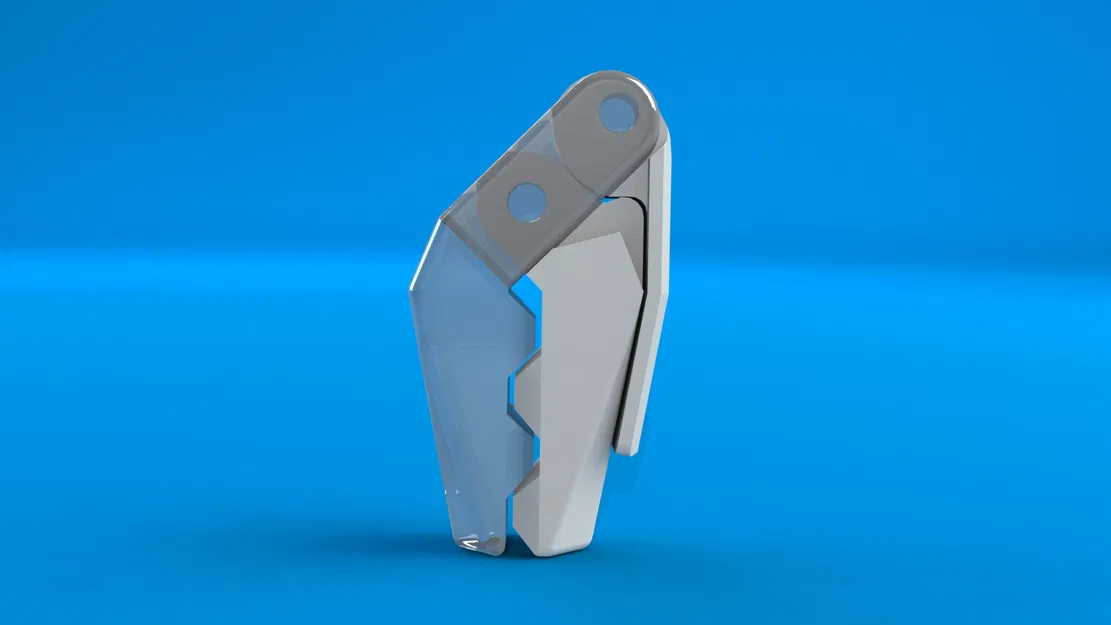

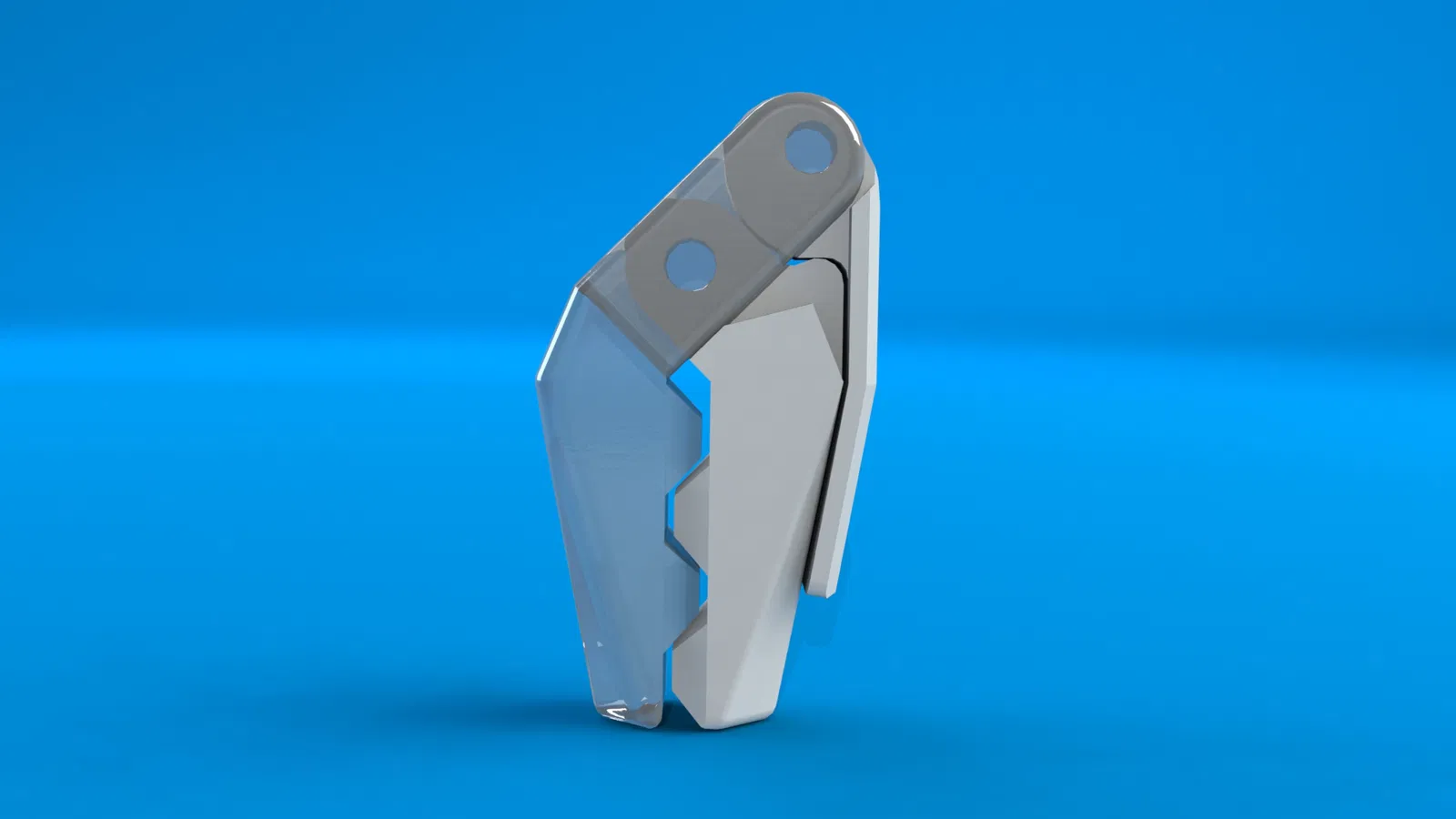

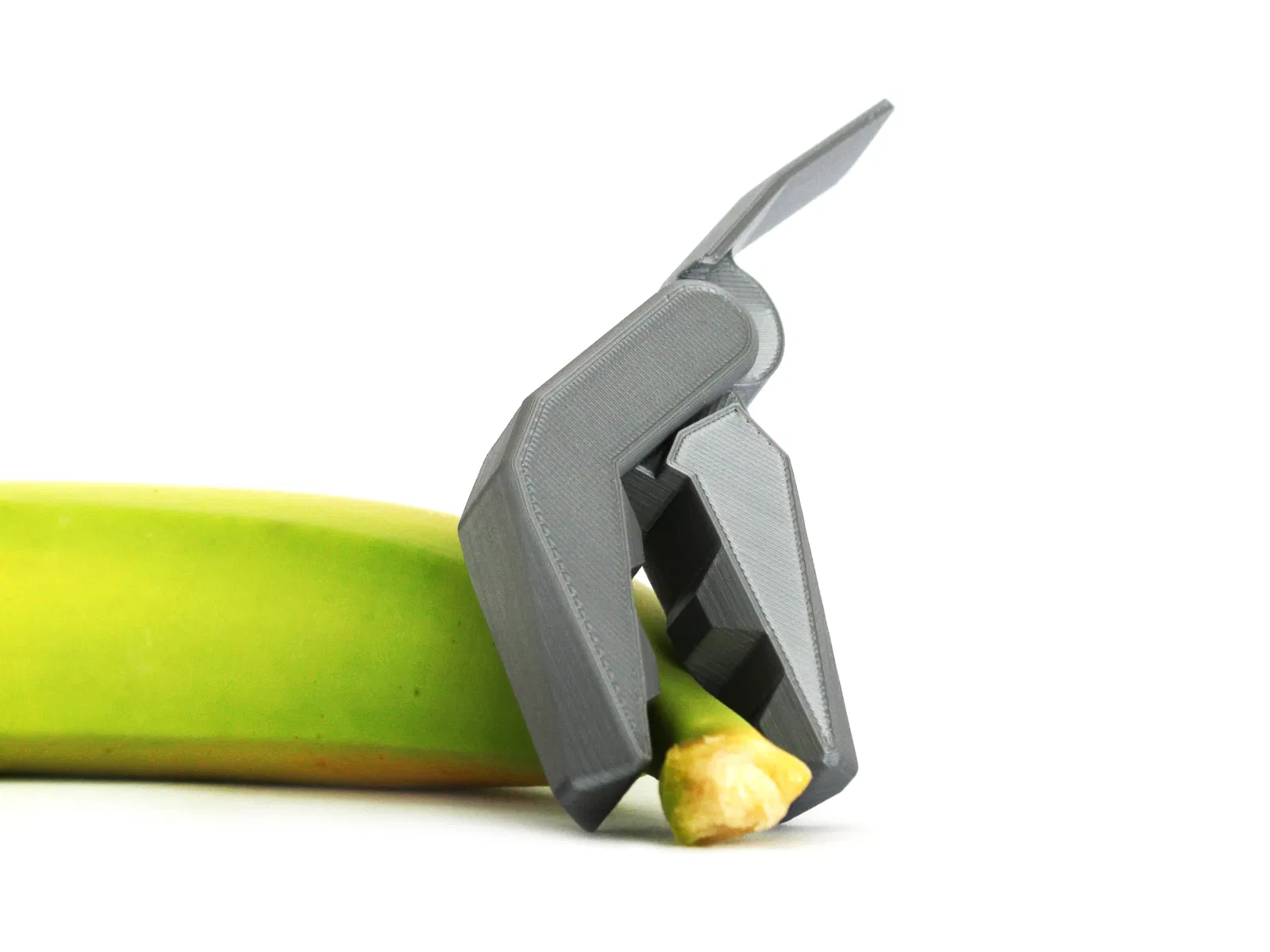

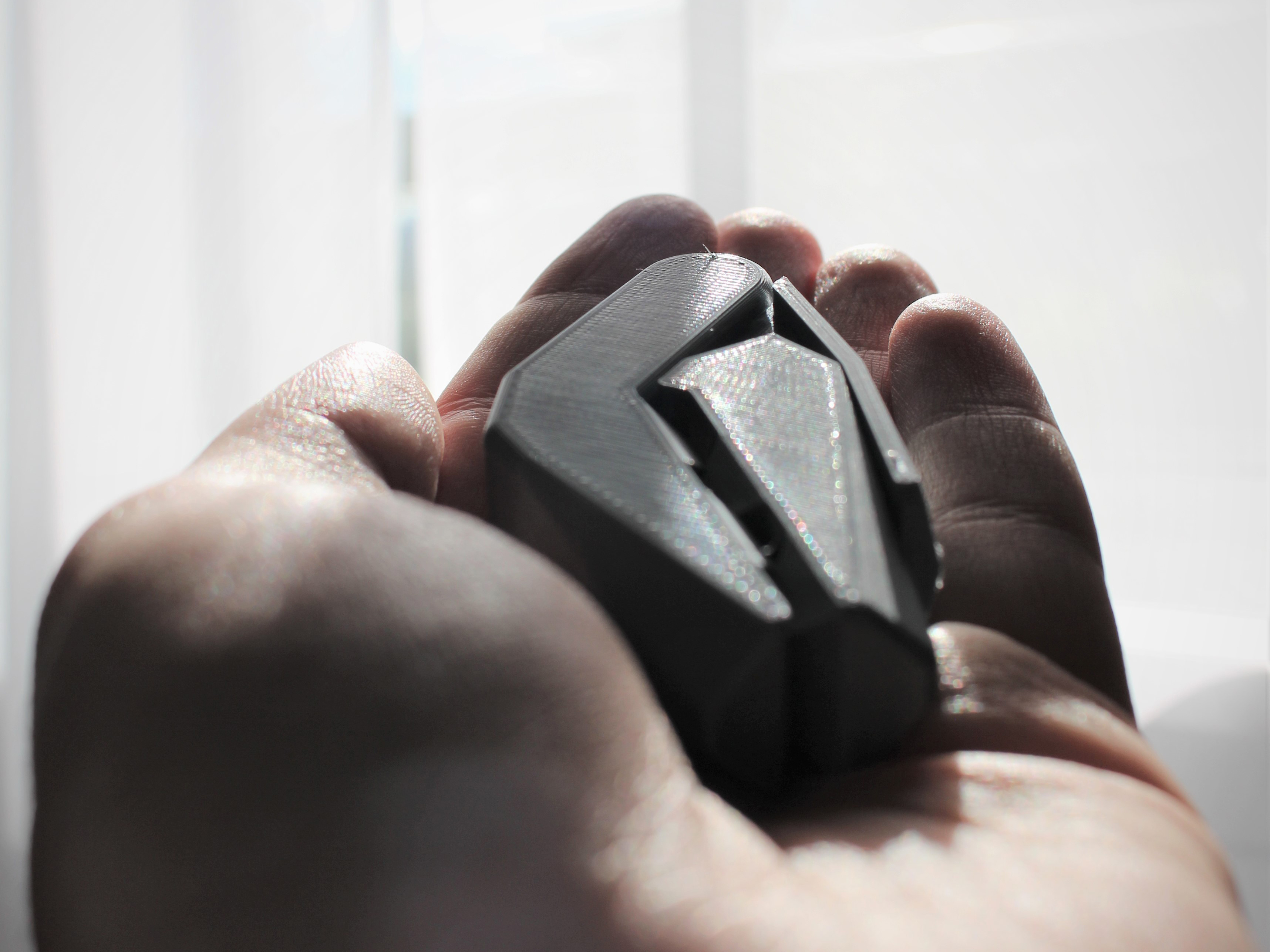

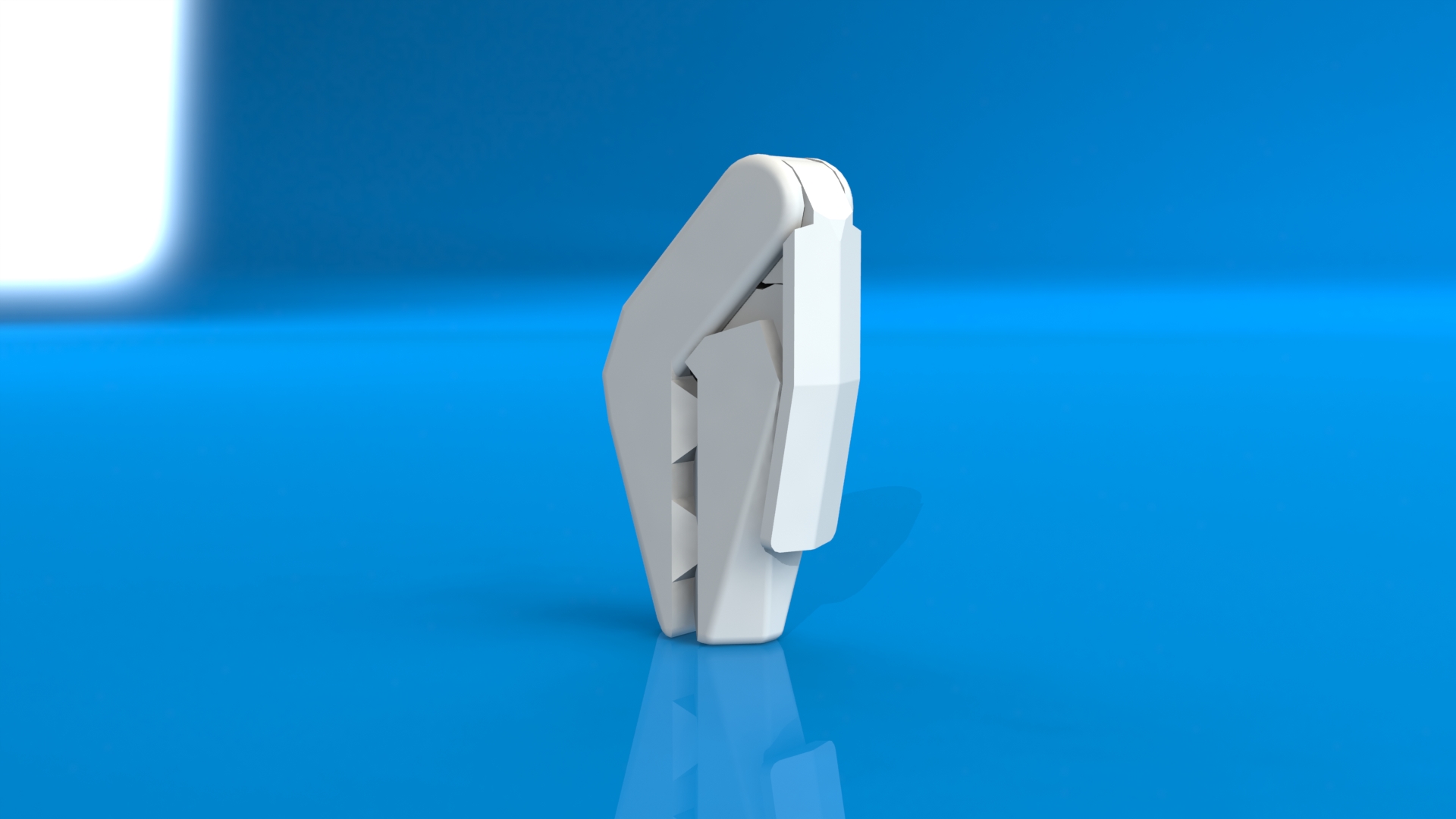

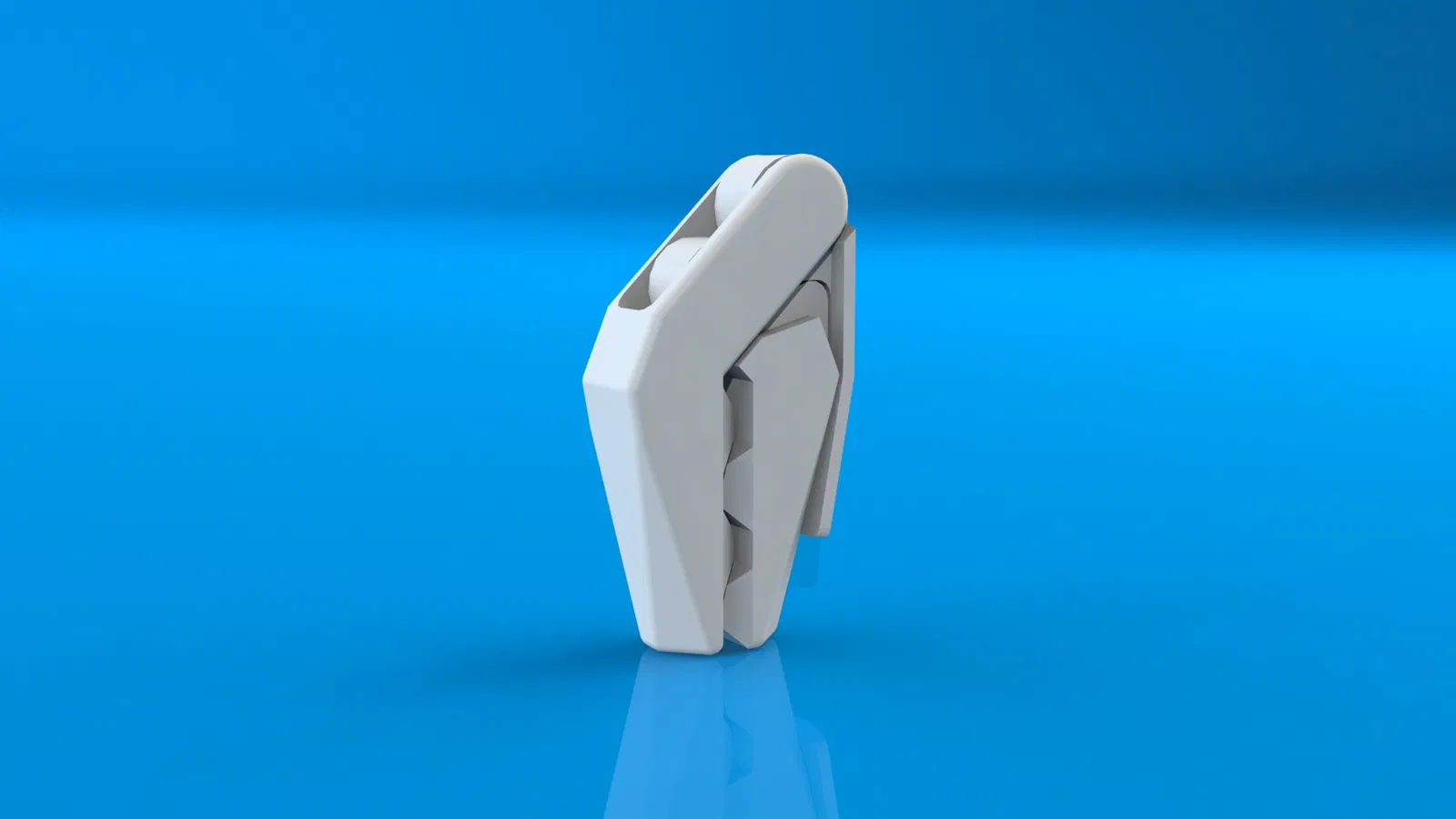

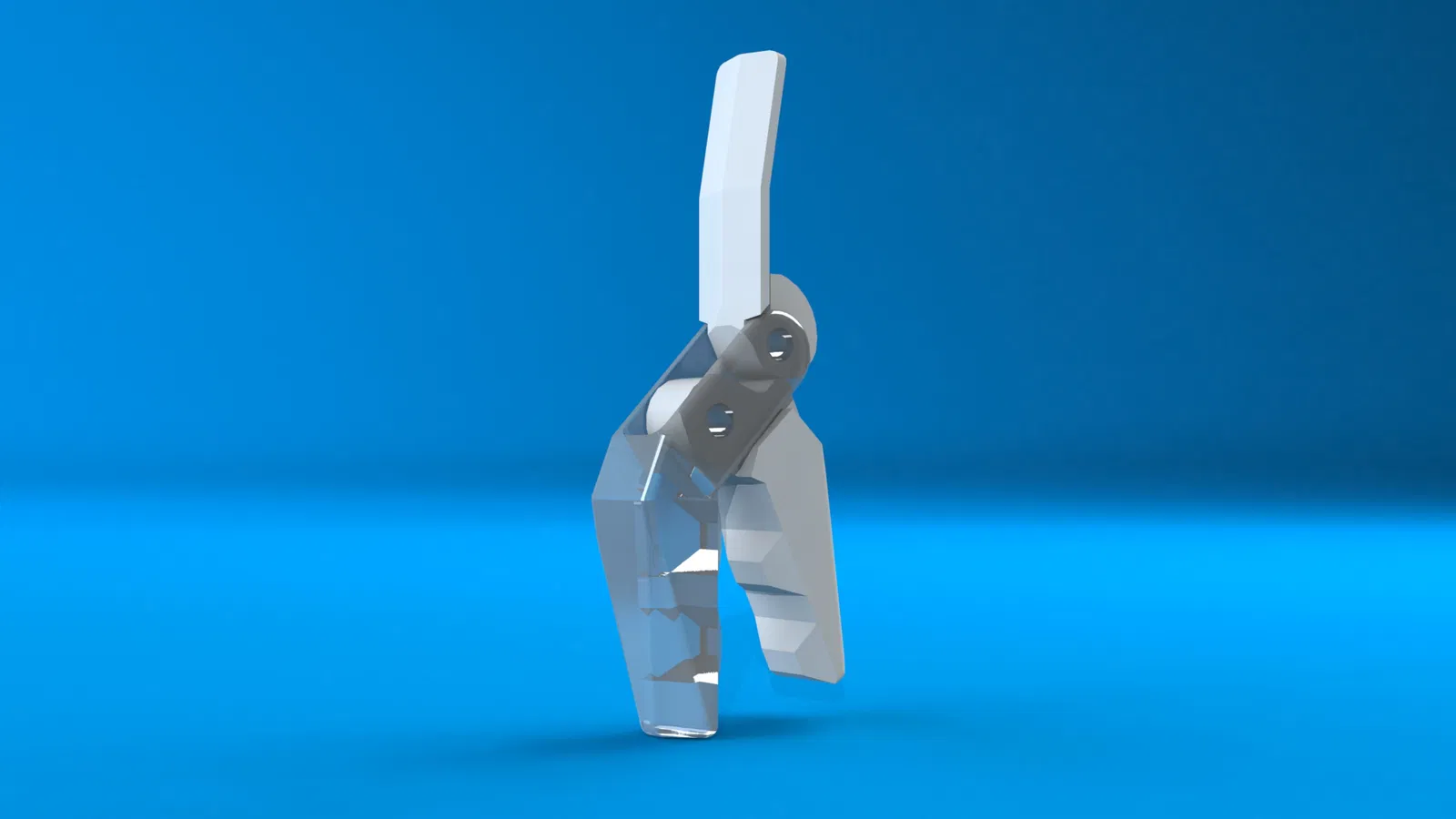

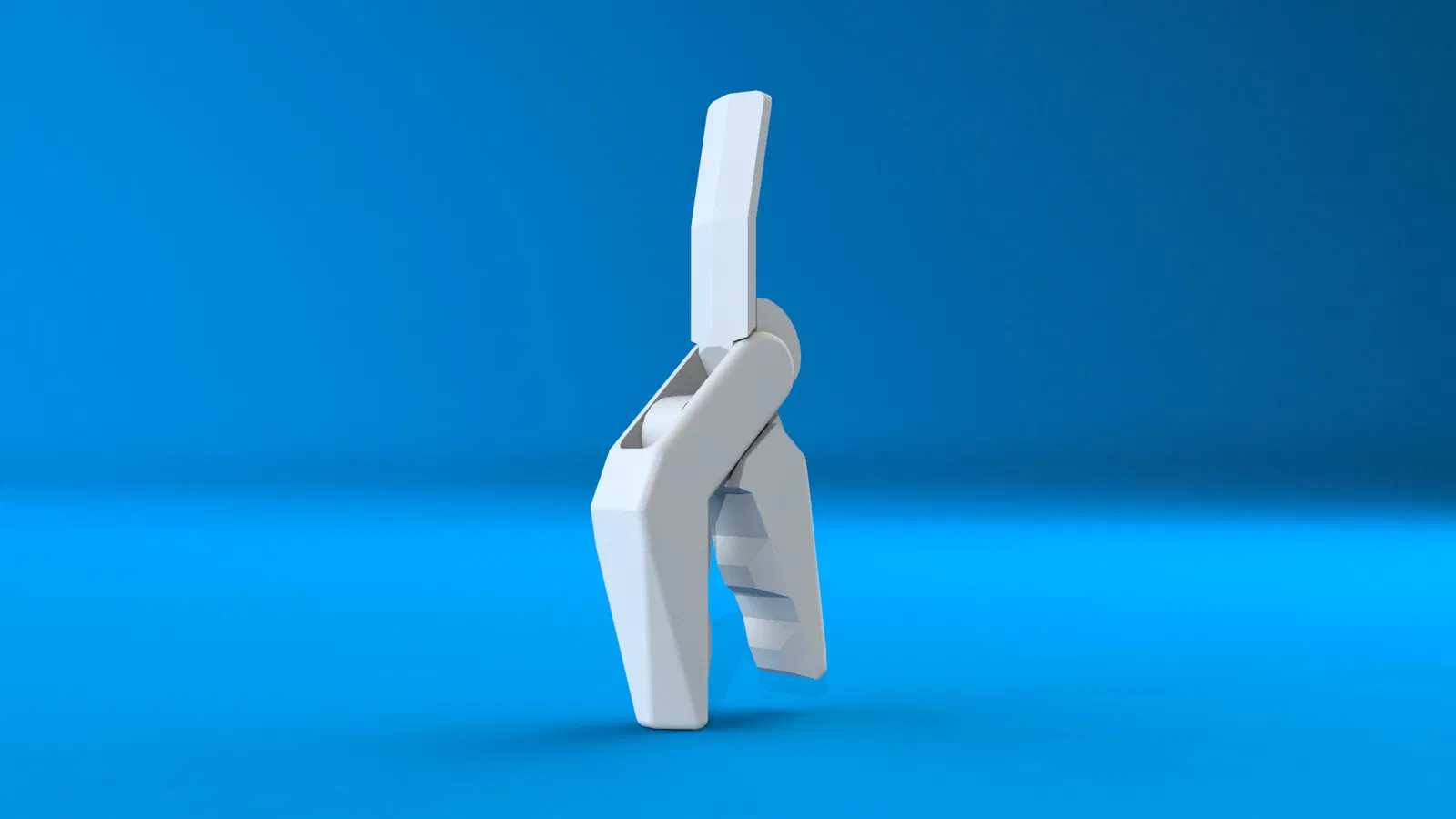

TRAILER Một kẹp túi thanh lịch được thiết kế để in nguyên khối trong một lần, chỉ cần ít giá đỡ. Sau khi in, chiếc kẹp sẽ tách ra thành 3 bộ phận có bản lề. Thiết kế sử dụng một cam được chế tạo đặc biệt để người dùng có lợi thế cơ học và khóa chặt. Chiếc kẹp mở ra khoảng 30 độ và đóng lại sao cho có khoảng hở 1mm giữa các răng. Dung sai được thiết kế để mang lại chuyển động mượt mà mà không bị lỏng khi in bằng PLA trên máy MK3S. Bắt đầu từ vị trí mở, đường cong ở 1/4 vòng đầu tiên của cam được thiết kế để kẹp nhanh chóng đóng lại gần hết. 1/4 vòng tiếp theo có độ dốc cực 10 độ (được đo là nhỏ hơn góc trượt của PLA). Phần này mang lại lợi thế cơ học tối đa và không thể quay ngược. Phần cuối cùng của cam có bán kính không đổi để tạo ra một cú khóa chắc chắn. Xem video của 3D Printing Nerd về chiếc kẹp này: LƯU Ý: Kích thước và dung sai hiện tại là những gì tôi thấy phù hợp nhất với mình. Nếu bạn cần phiên bản có kích thước hoặc dung sai khác, vui lòng để lại bình luận, tôi sẽ vui lòng thêm nhiều biến thể hơn. Nếu bạn muốn thu nhỏ kích thước kẹp, hãy xem phiên bản mini của kẹp. Nó có khoảng hở dọc lớn hơn để giúp ngăn chặn các bộ phận bị dính vào nhau: ### Hướng dẫn in 3 bộ phận của kẹp nên được in cùng một lúc, ở cùng vị trí như trong tệp STL/3MF. Giá đỡ nên được đặt là "Chỉ hỗ trợ trên bàn in". Infill 15% hoạt động tốt. Tuy nhiên, bạn có thể tăng infill để có độ bền cao hơn. Nên sử dụng chiều cao lớp 0.15mm. Điều này là do khoảng hở dọc là 3 * 0.15mm. Các chiều cao lớp khác sẽ ảnh hưởng đến khoảng hở sau khi cắt và có thể làm cho các bộ phận khó tách rời hơn. Các tệp thông thường có khoảng hở 0.1mm trên trục. Đối với các máy in cần khoảng hở lớn hơn, các tệp 015Tol, 02Tol và 03Tol lần lượt có khoảng hở 0.15mm, 0.20mm và 0.30mm. LƯU Ý: Nên sử dụng tệp 3MF vì nó chứa một số bộ chặn hỗ trợ hữu ích và tất cả các cài đặt chính xác.
