Vỏ Cảm Biến Hiện Diện - ESP32 C3 Super Mini + LD2410C Radar mmWave cho nhà thông minh

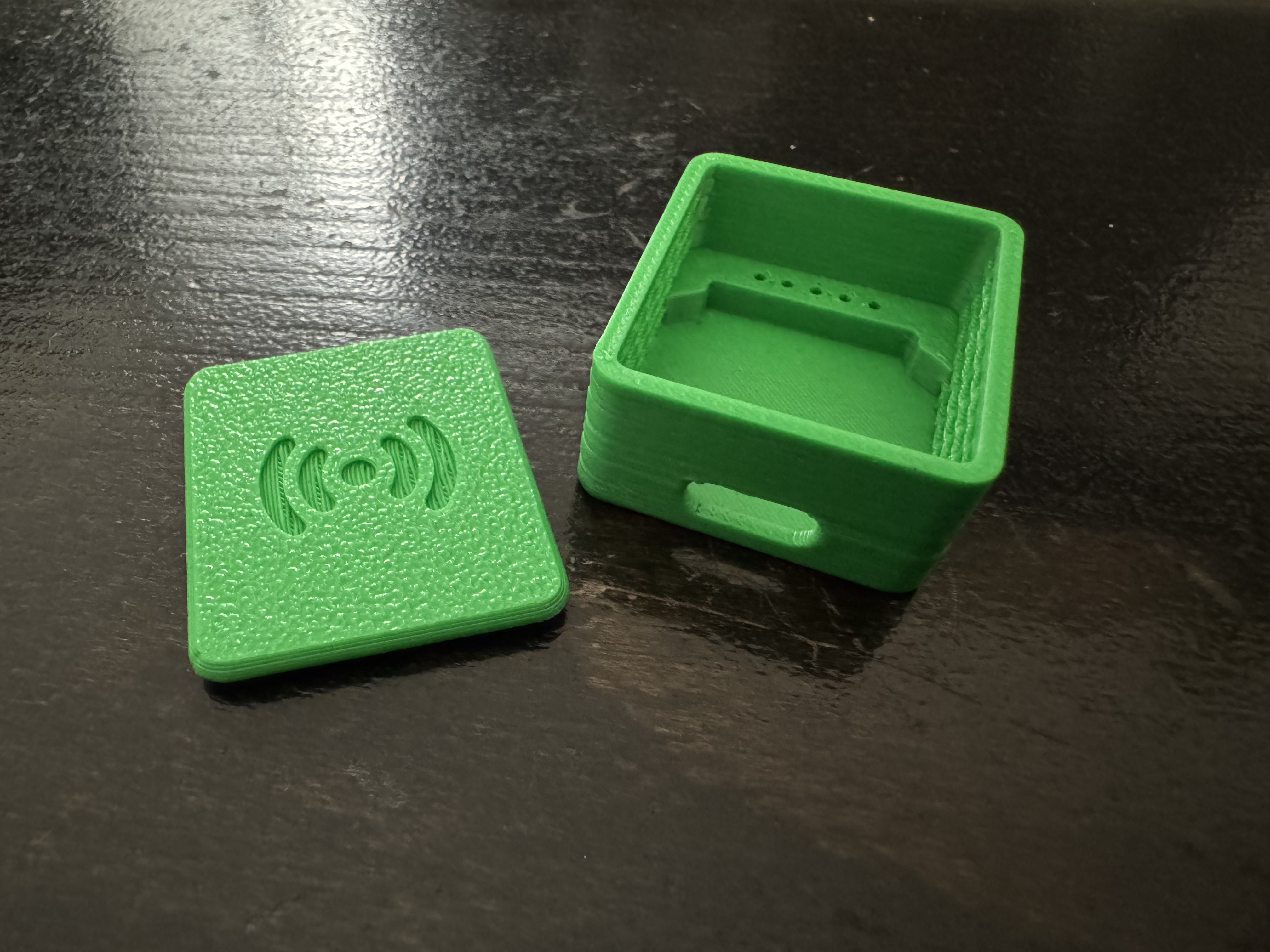

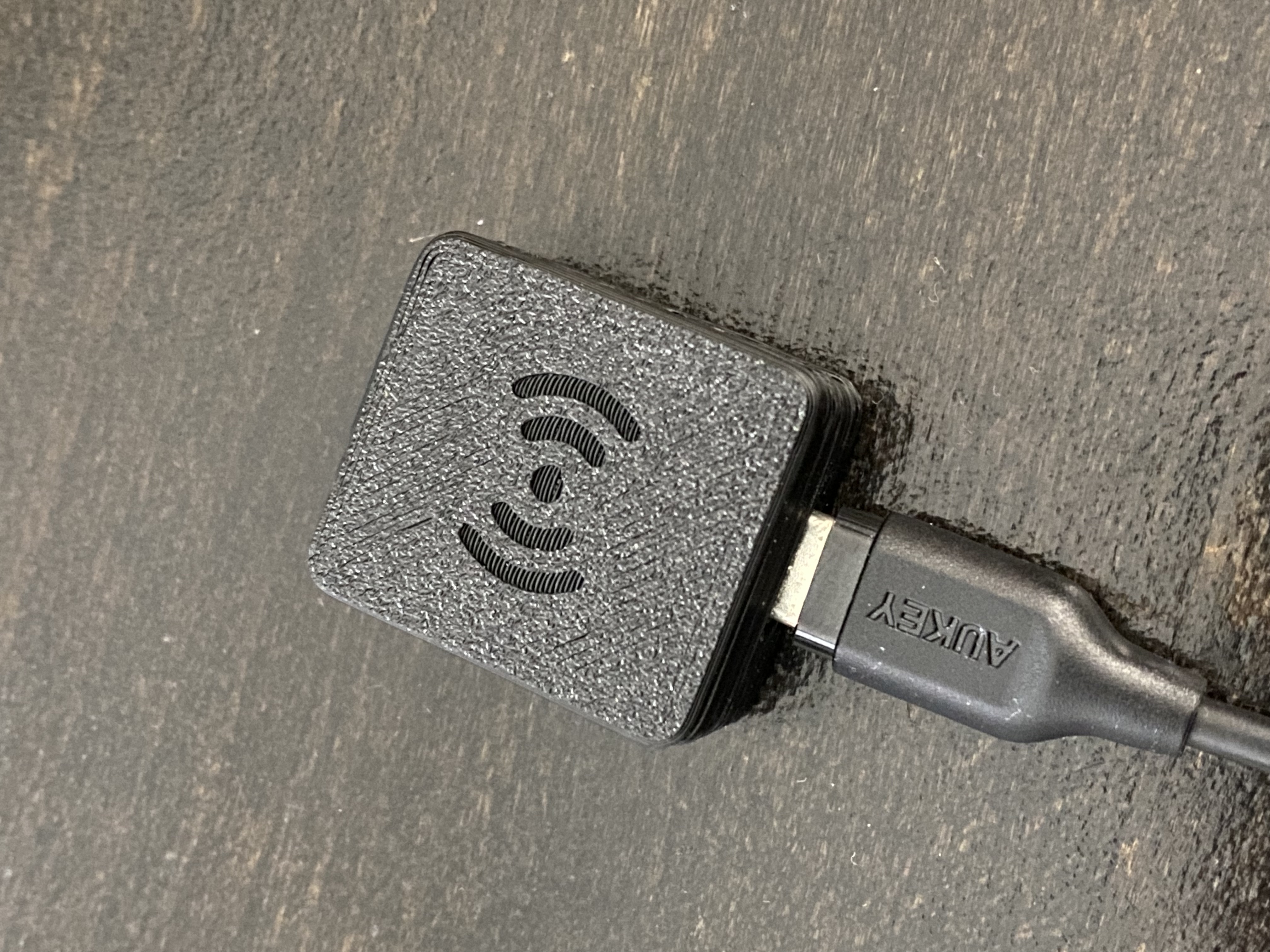

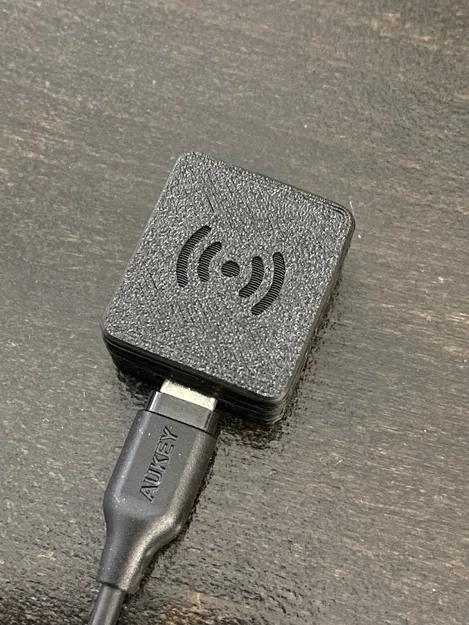

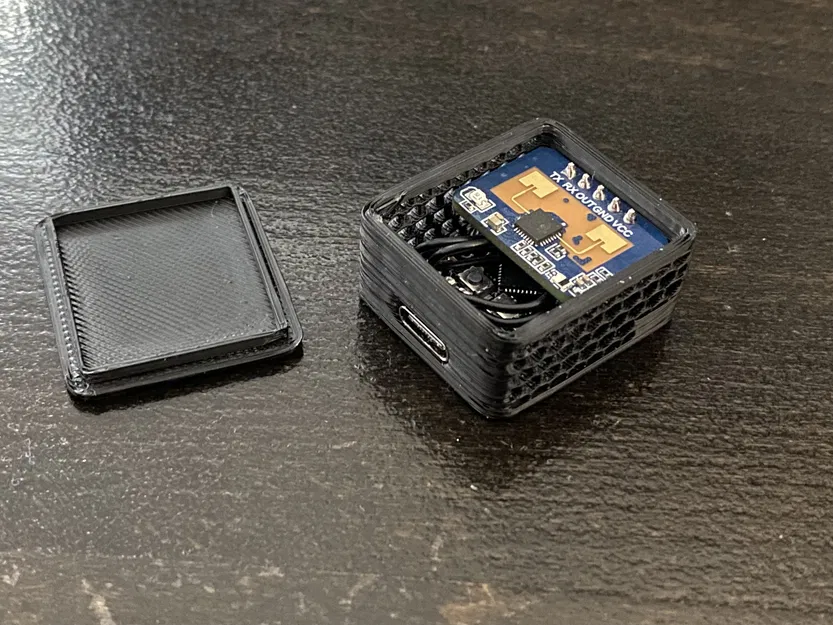

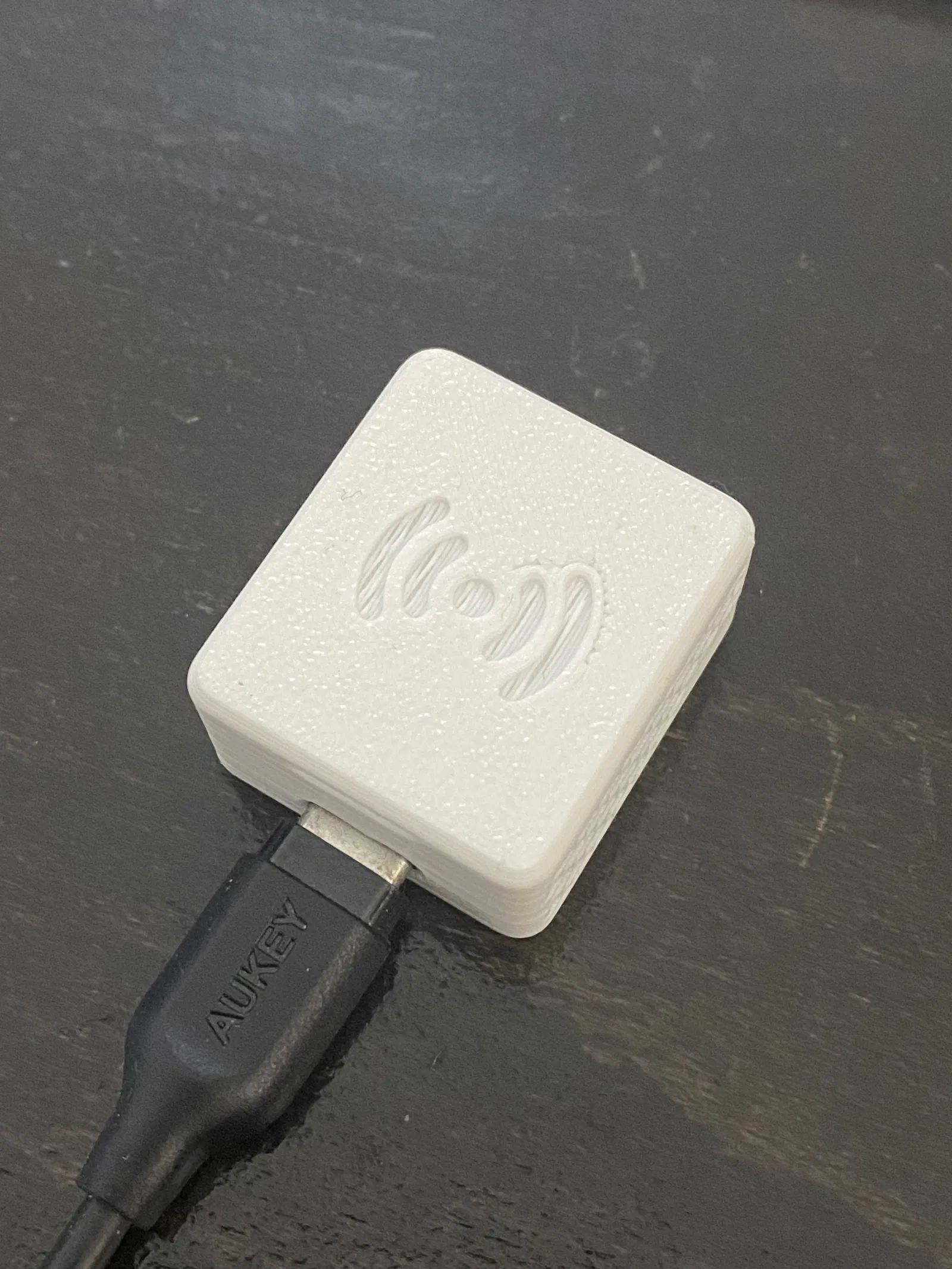

Mẫu vỏ case cho ESP32 C3 Super Mini và cảm biến Radar mmWave LD2410C, tối ưu hóa cho nhà thông minh. Vỏ được thiết kế nhỏ gọn, dễ lắp ráp, có rãnh mở nắp và không gian cho dây cáp. Hoàn hảo cho các dự án ESPHome và Home Assistant.
Mô tả
- Tối ưu hóa nhỏ cho vỏ case

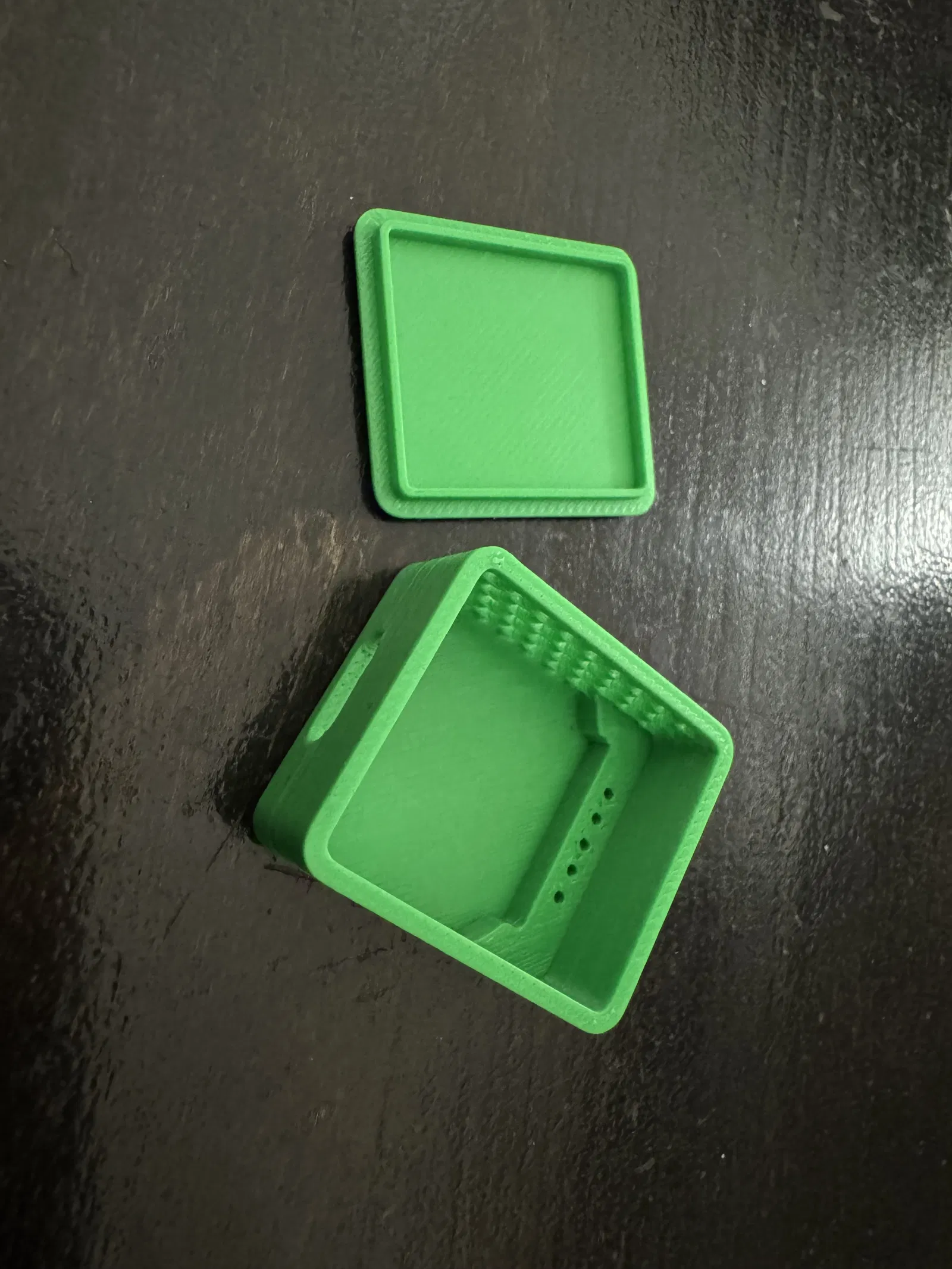

- Thêm một rãnh nhỏ để nhấc nắp
- Thêm không gian bên trong ở mặt sau cho dây cáp tiềm năng

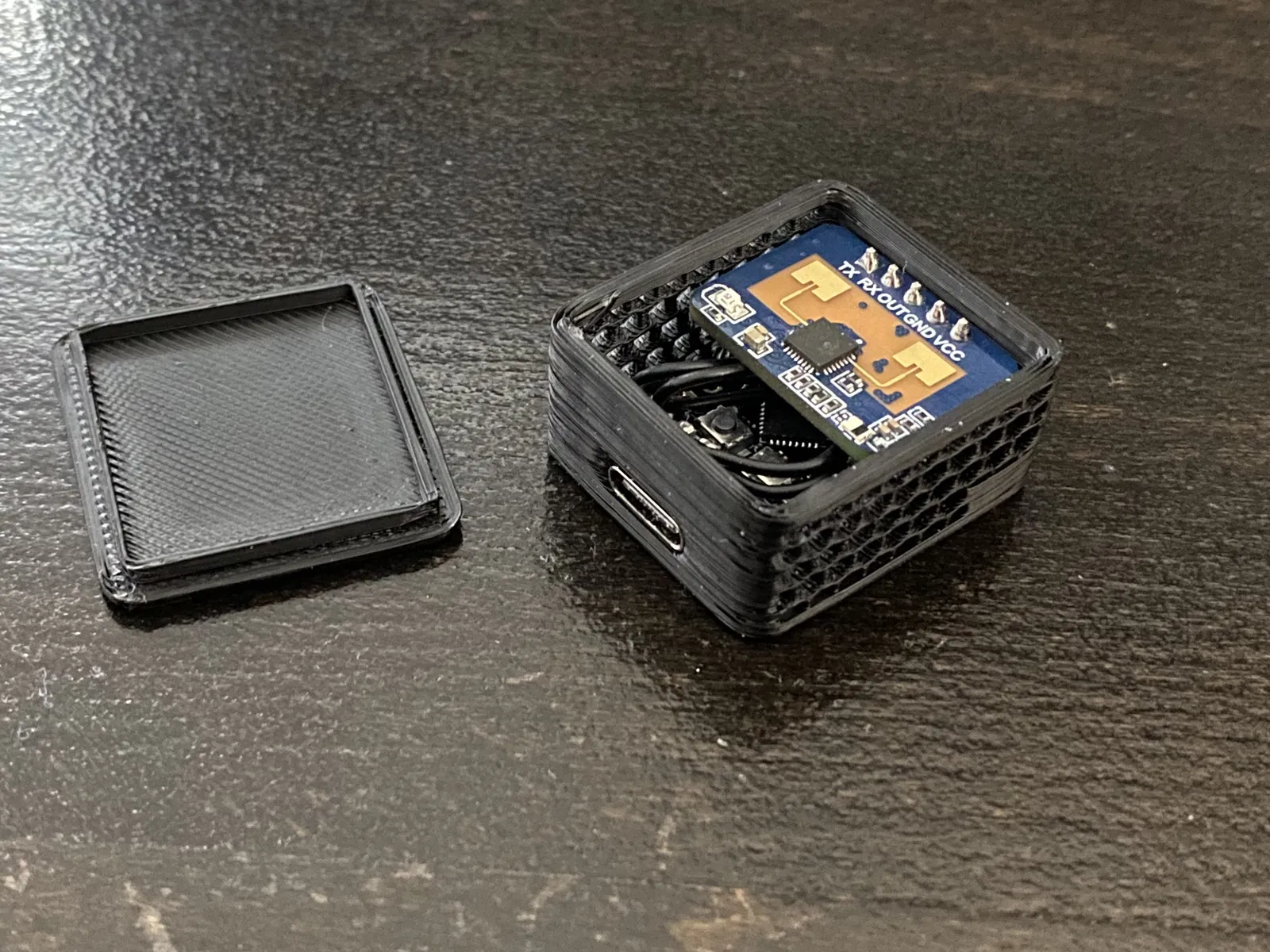

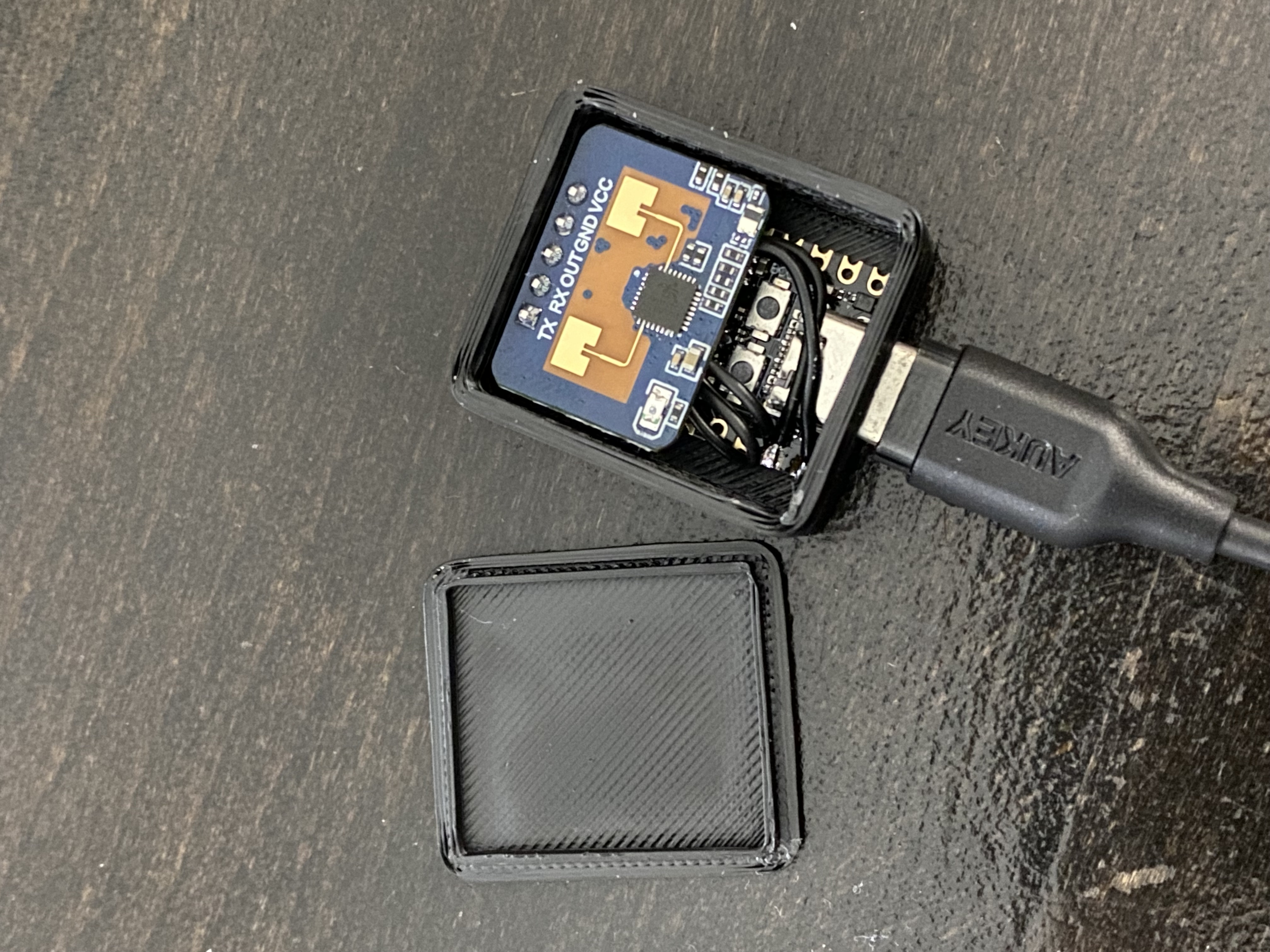

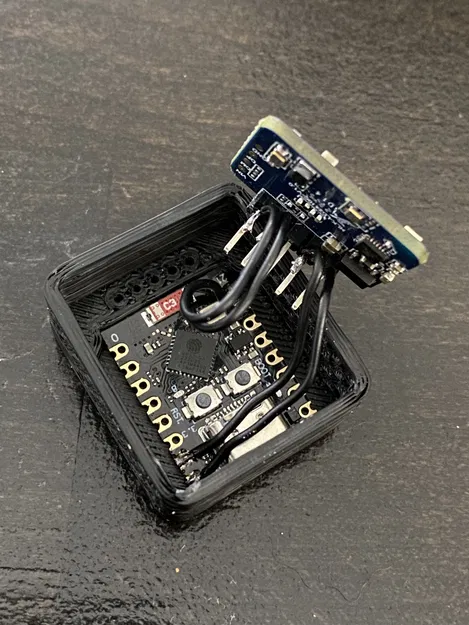

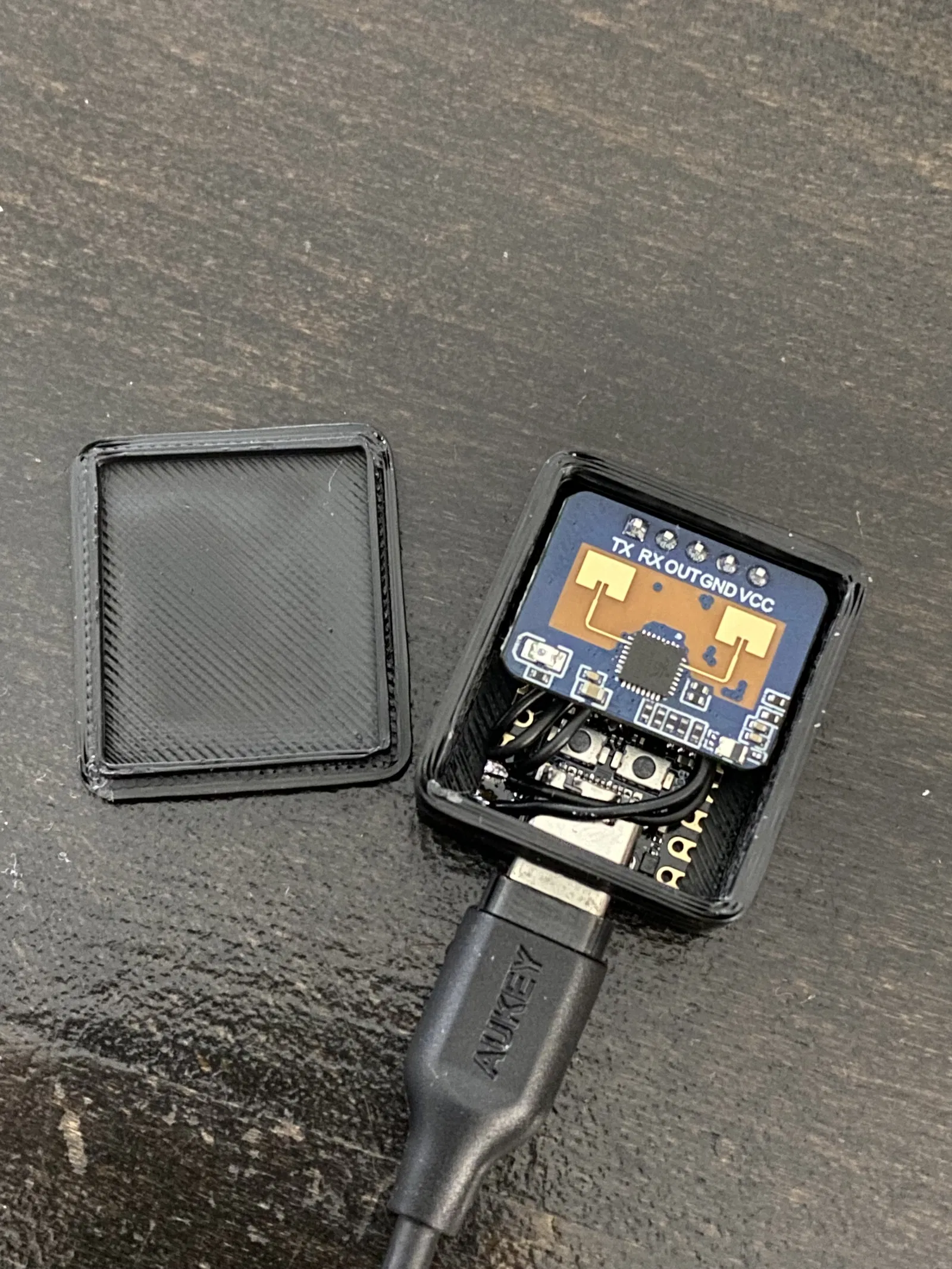

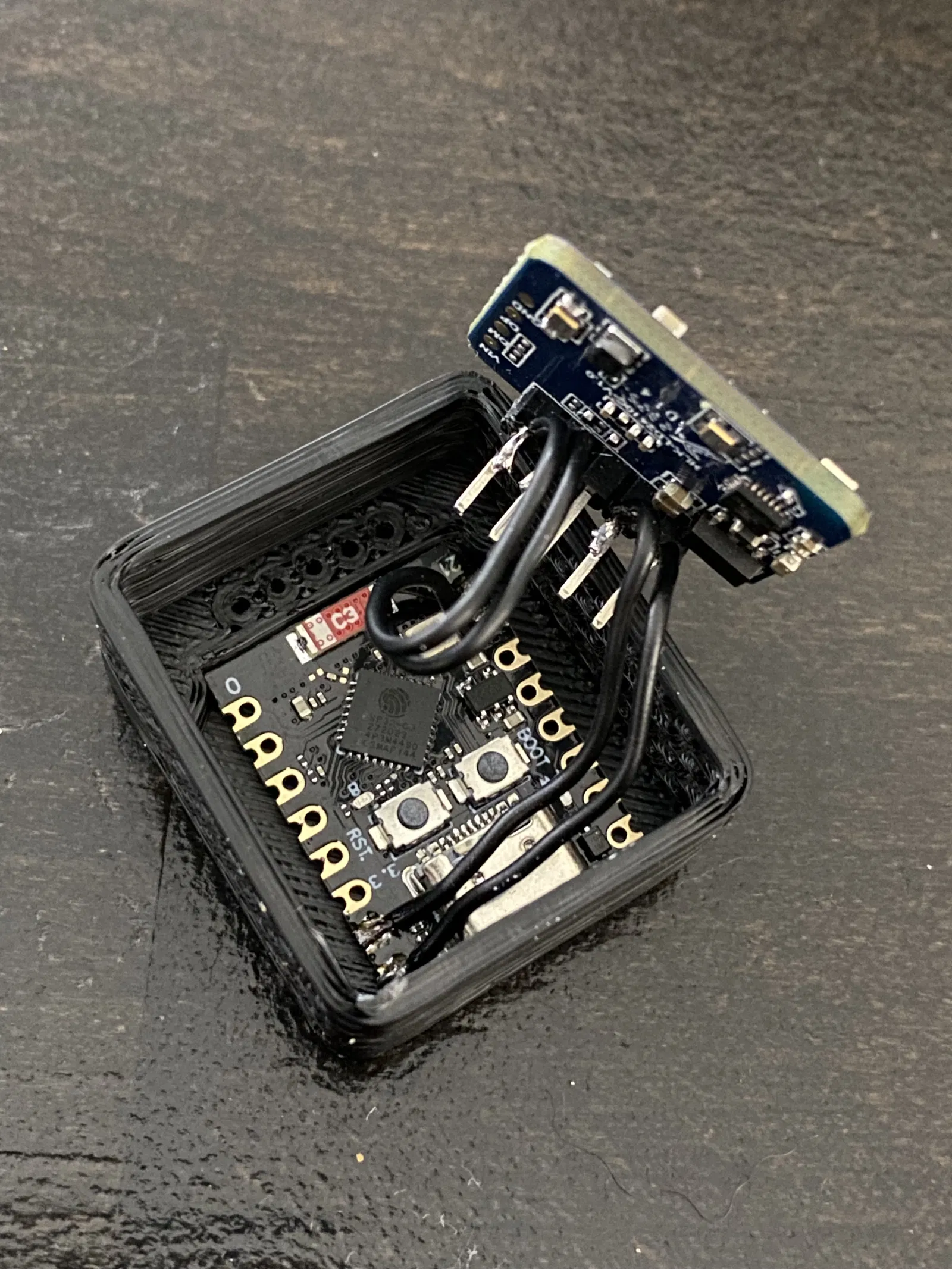

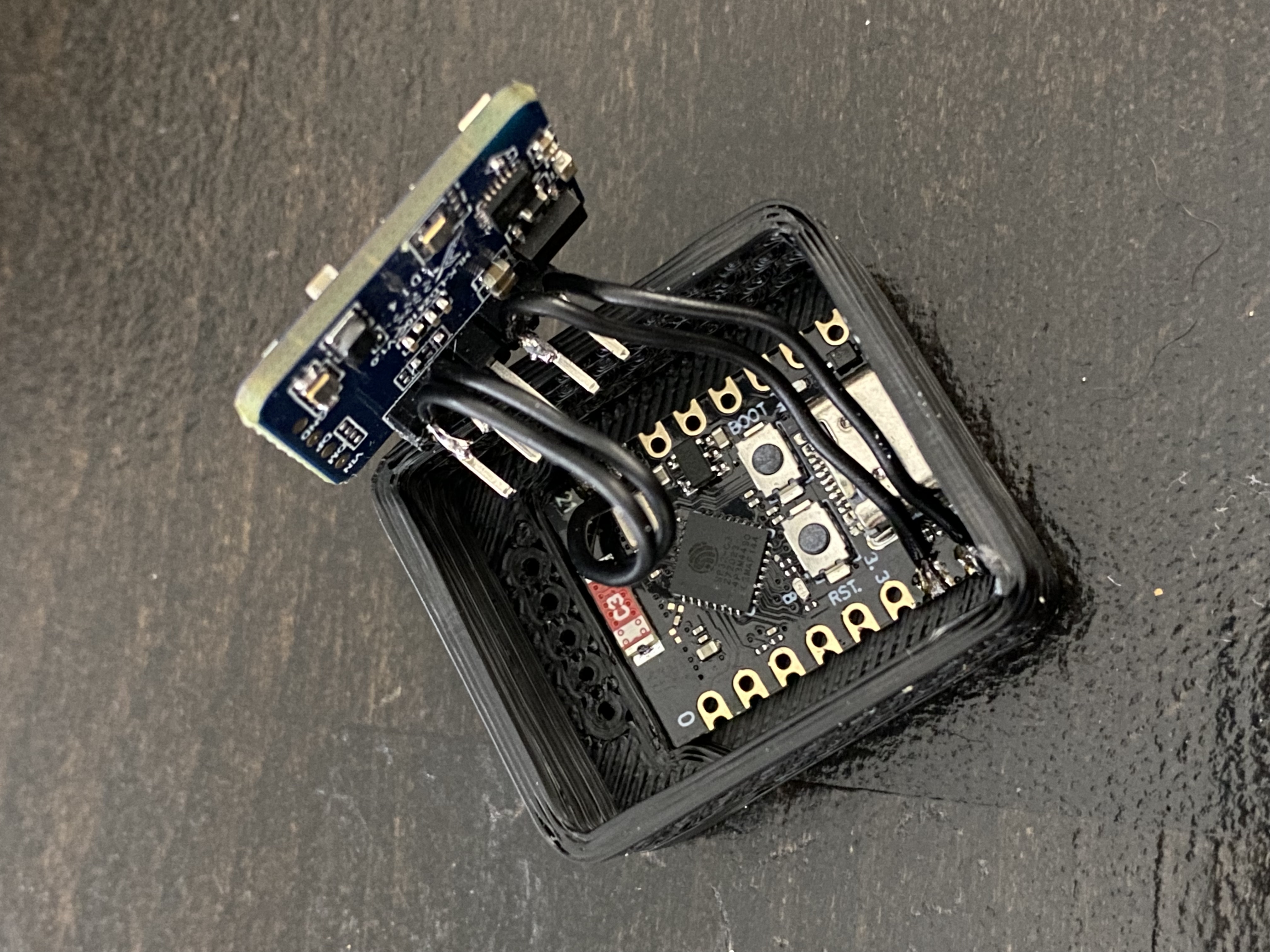

Xin chào, đây là một dự án nhỏ mà tôi đã thiết kế. Tôi muốn kết hợp một chiếc ESP32-C3 Super Mini nhỏ gọn với cảm biến Radar/mmWave LD2410C và giữ cho mọi thứ càng nhỏ gọn và mô-đun càng tốt. Sau này, dự án sẽ được sử dụng với ESPHome và Home Assistant để điều khiển ánh sáng trong từng phòng. Tôi đã thiết kế đặc biệt các lỗ cắm cho các chân của LD2410C để cảm biến có thể dễ dàng cắm vào đó. ESP32 cũng chỉ cần cắm vào. Nếu muốn, bạn có thể dùng một ít keo nóng để cố định.
ESP32-C3 Super Mini: https://aliexpress.com/item/1005005967641936.html
LD2410C: https://www.aliexpress.com/item/1005005263768638.html
Sản phẩm được in trên máy Bambu Lab P1S với các cài đặt sau:
Độ cao lớp: 0.2mm Đầu phun: 0.4mm Infill: 100%
Code ESPHome: https://pastebin.com/37U5ZZ9N
