Giá đỡ cuộn dây tóc Ender 3 S1 Pro (V3)

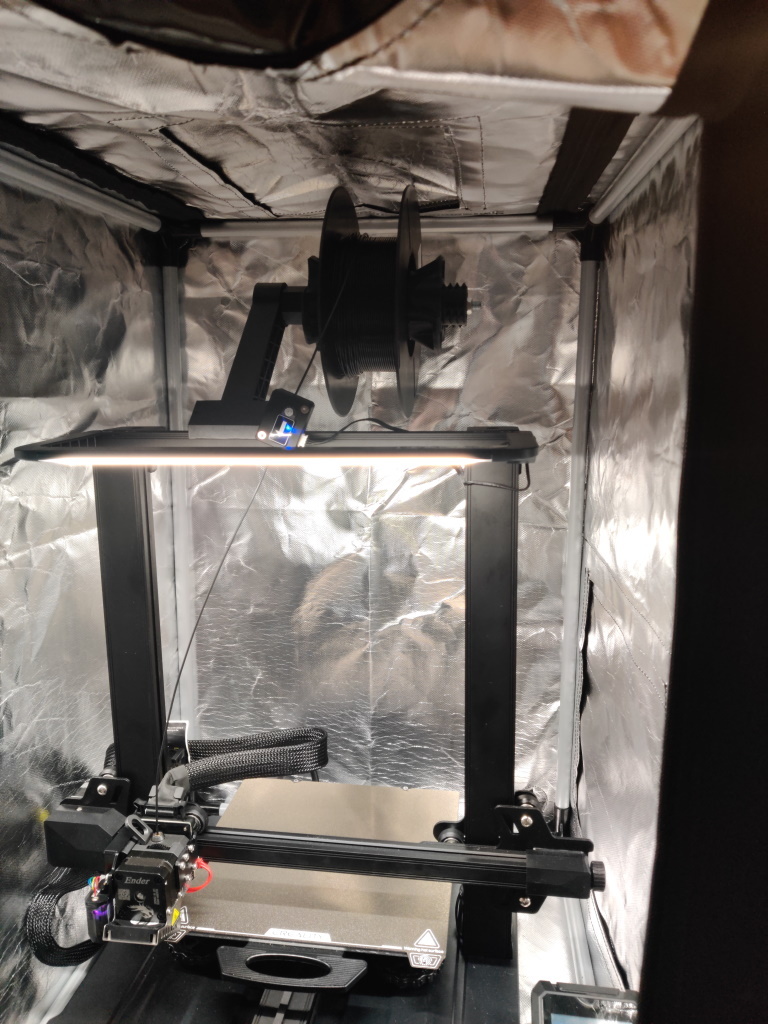

Thêm một cái giá đỡ cuộn dây tóc nữa, dùng trục ren M8 và vòng bi 608RS, hoạt động tốt trên giá đỡ cuộn dây tóc gốc của Ender 3 S1 Pro của tôi, tôi chỉ thay thế phần xoay bằng thiết kế của riêng mình.

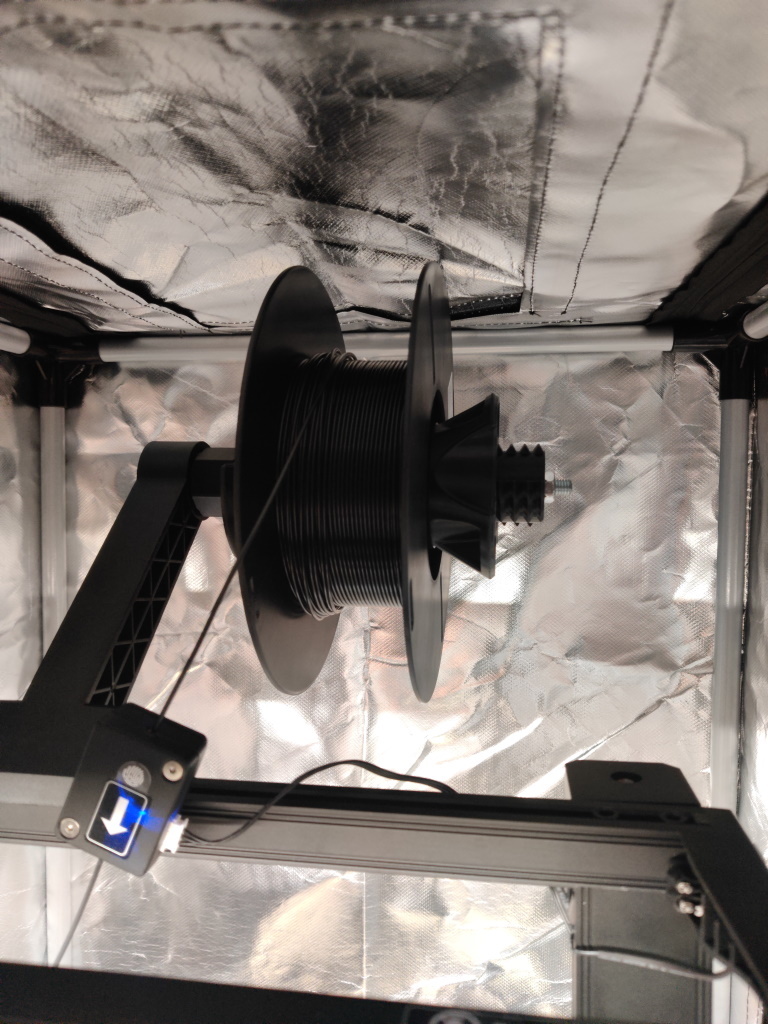

Thiết kế "V" của cái giá đỡ này giúp cuộn dây tóc của bạn được định tâm, giúp giảm tối đa sự lắc lư của cuộn dây khi dây tóc được kéo ra!

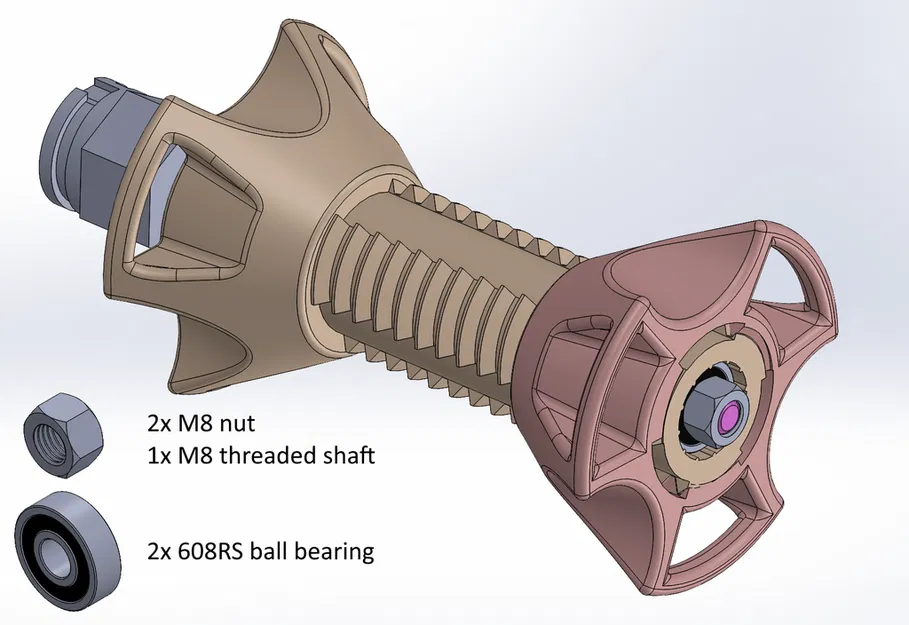

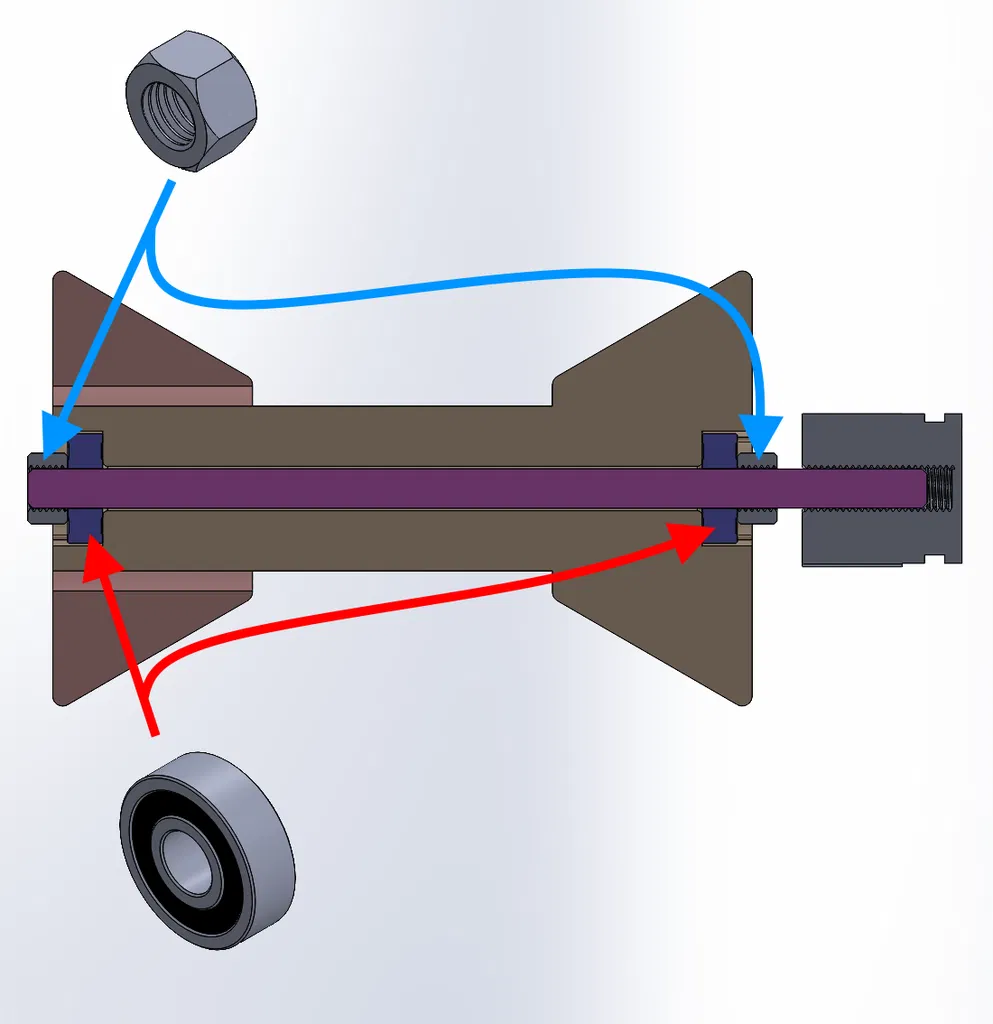

Bạn sẽ cần:

• 2 ốc M8 (Tôi dùng loại ốc chống trượt)
• 1 trục ren M8
• 2 vòng bi 608RS

Cài đặt in

Hãng máy in:

Creality

Máy in:

Ender-3 S1 Pro

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải:

0.16mm

Infill:

50% giroid

Filament: Creality PLA Đen

Lưu ý:

Tôi đã sử dụng độ phân giải rất mỏng và một số người dùng báo cáo rằng các ren bị rất sít với độ phân giải 0,2mm nên hãy cẩn thận về điều này cho đến khi tôi chỉnh sửa lại ren 🙏

Thêm thông tin ==========

👷 Nhật ký thay đổi phiên bản

V1: Thiết kế cơ bản đầu tiên, với ren đầy đủ trên con vít lớn V2: Cải thiện phần đế gắn trên giá đỡ cuộn dây tóc của Ender 3 S1 Pro bằng cách làm nó "giống như đai ốc" để mọi người có thể dễ dàng xoay nó

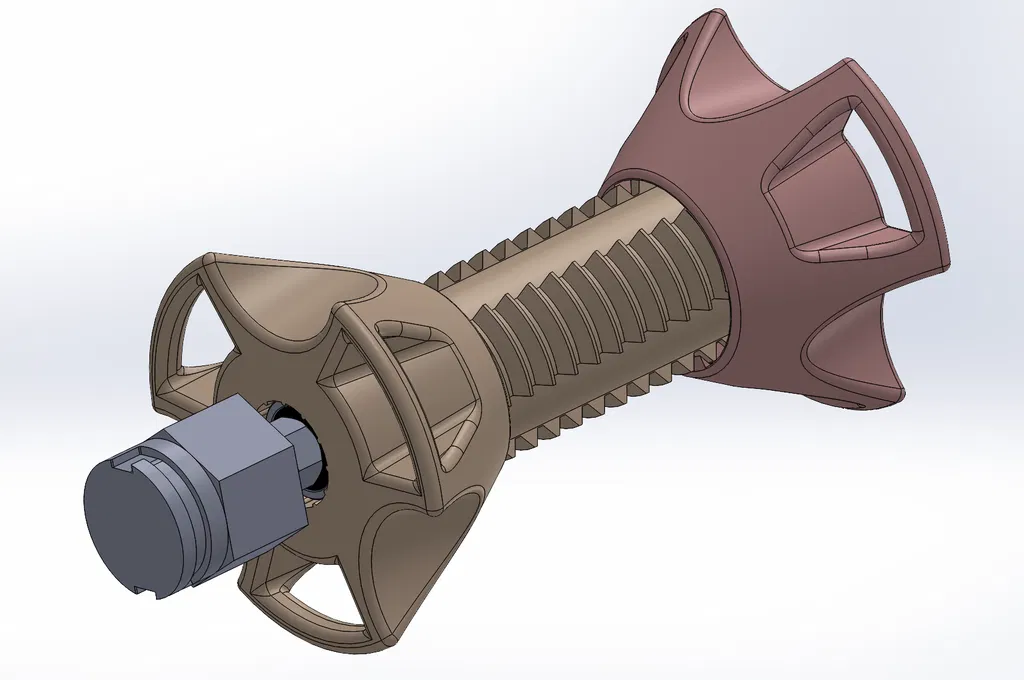

V3: Phiên bản ren chia với một số cải tiến nhỏ, bao gồm một số chi tiết trên ổ bi, Tôi chưa hoàn toàn hài lòng với thiết kế V2 và muốn nó chắc chắn hơn để hỗ trợ hơn 1kg dây tóc!

V4: đang chờ cập nhật...

⚠ Lưu ý về phần "Support.STL"

Do mô-men xoắn nặng mà cuộn dây tóc tác động lên giá đỡ, vui lòng rất cẩn thận với hướng in cho bộ phận "Support.STL" nếu bạn chọn in nó bằng PLA (như tôi), đừng in nó theo chiều dọc hoặc bạn sẽ bị nứt ở đây (tôi đã bị nứt sau một tháng in, chỉ sử dụng các cuộn dây tóc 1kg):

Tuyên bố miễn trừ trách nhiệm

Giá đỡ cuộn dây tóc này được thiết kế bởi tôi nhưng tôi đã lấy cảm hứng từ "Le Ludo Lab" tuyệt vời trên Youtube, bạn có thể xem video của anh ấy về giá đỡ cuộn dây tóc của riêng mình tại đây: https://www.youtube.com/watch?v=GQXijrgGNvw
