Thanh kiếm ánh sáng đầu tiên của Ezra Bridger

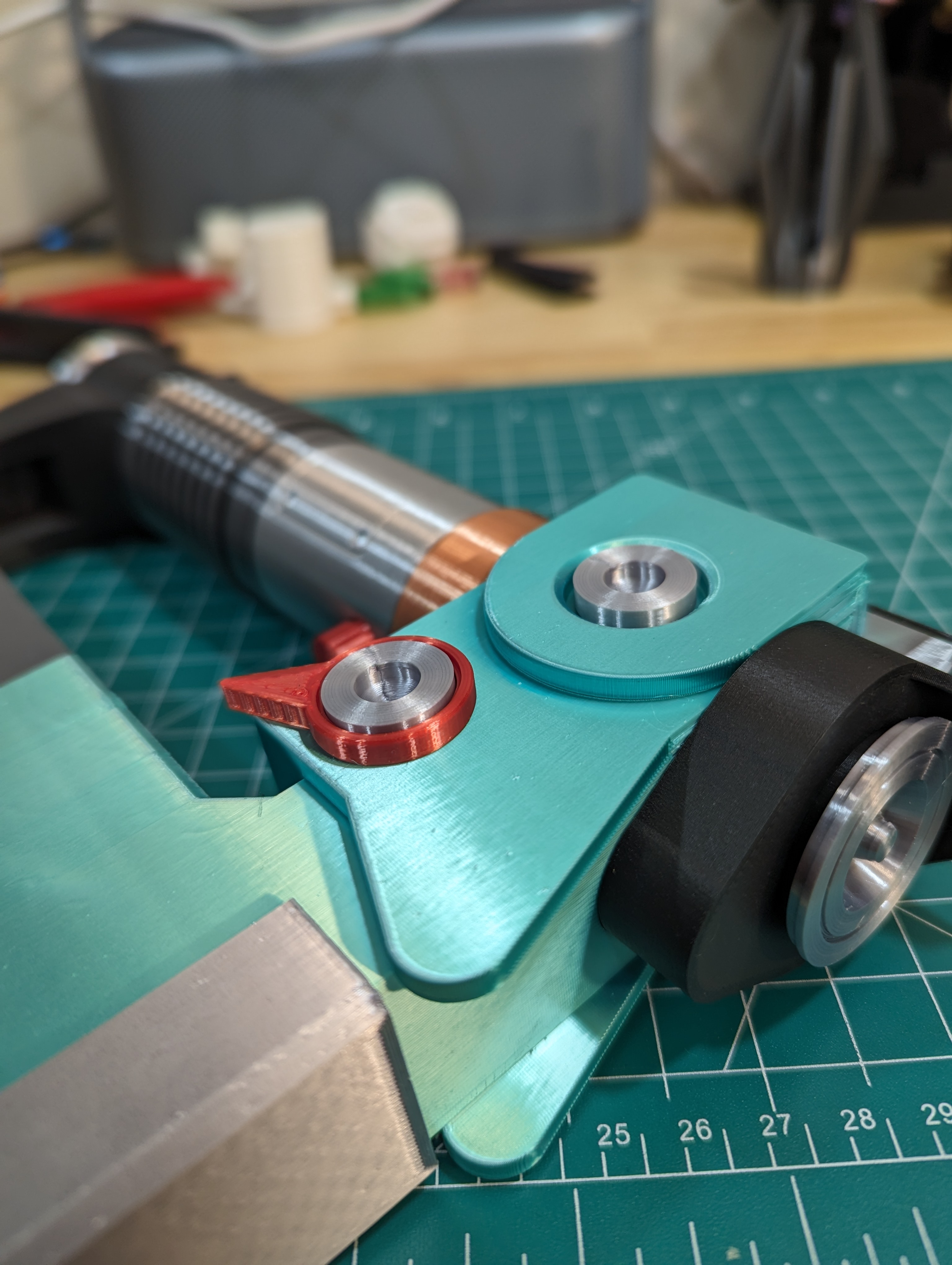

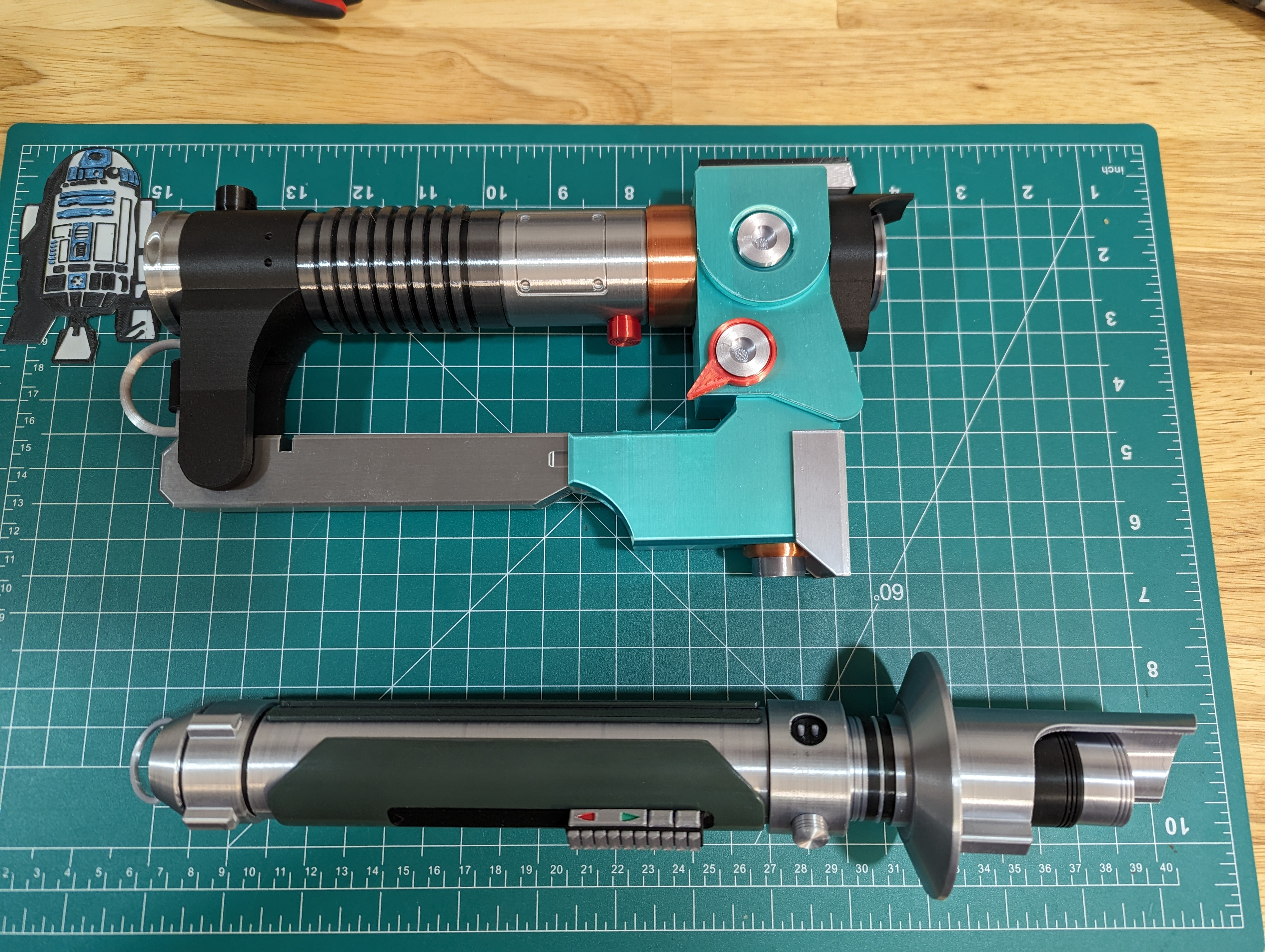

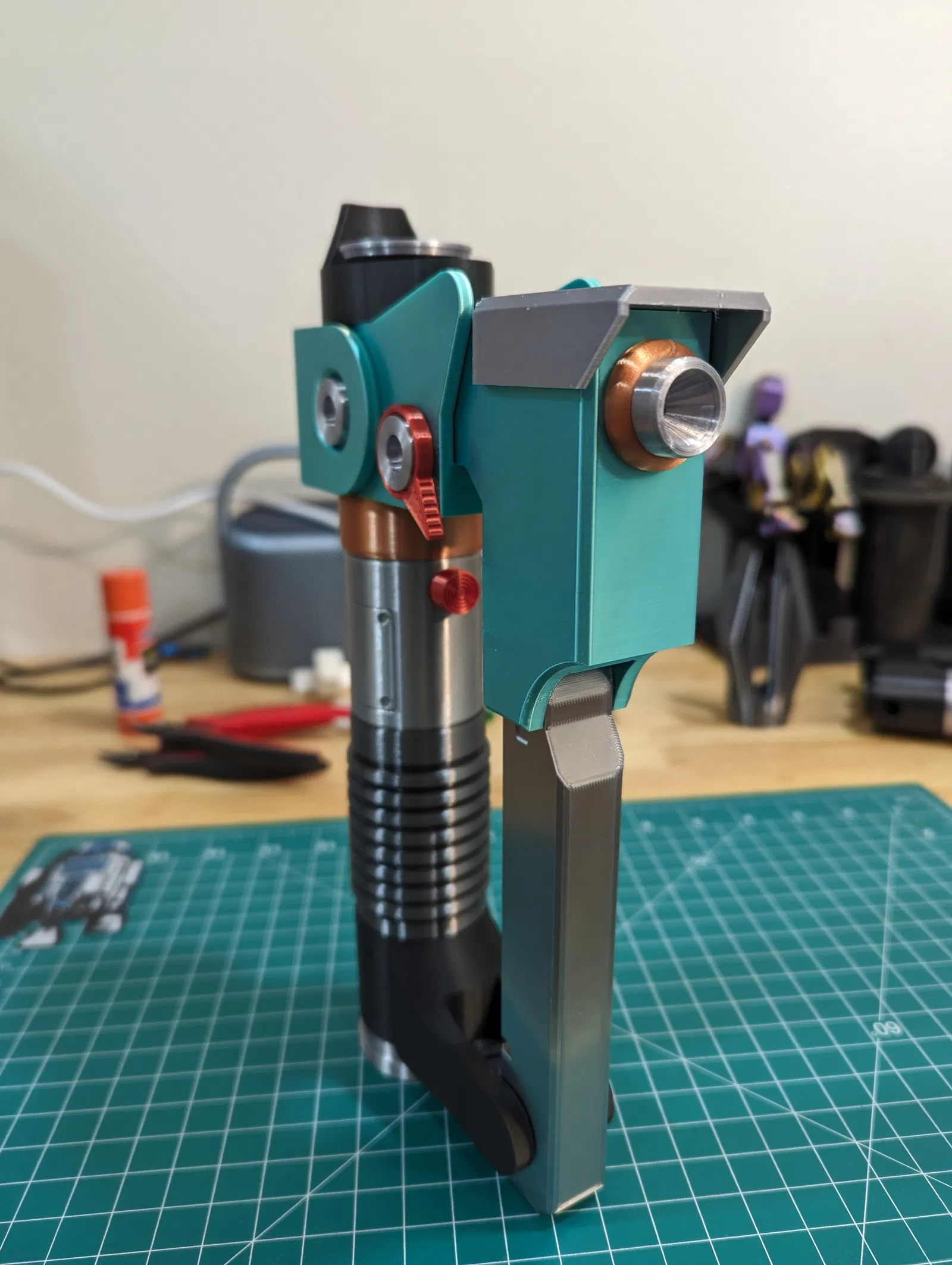

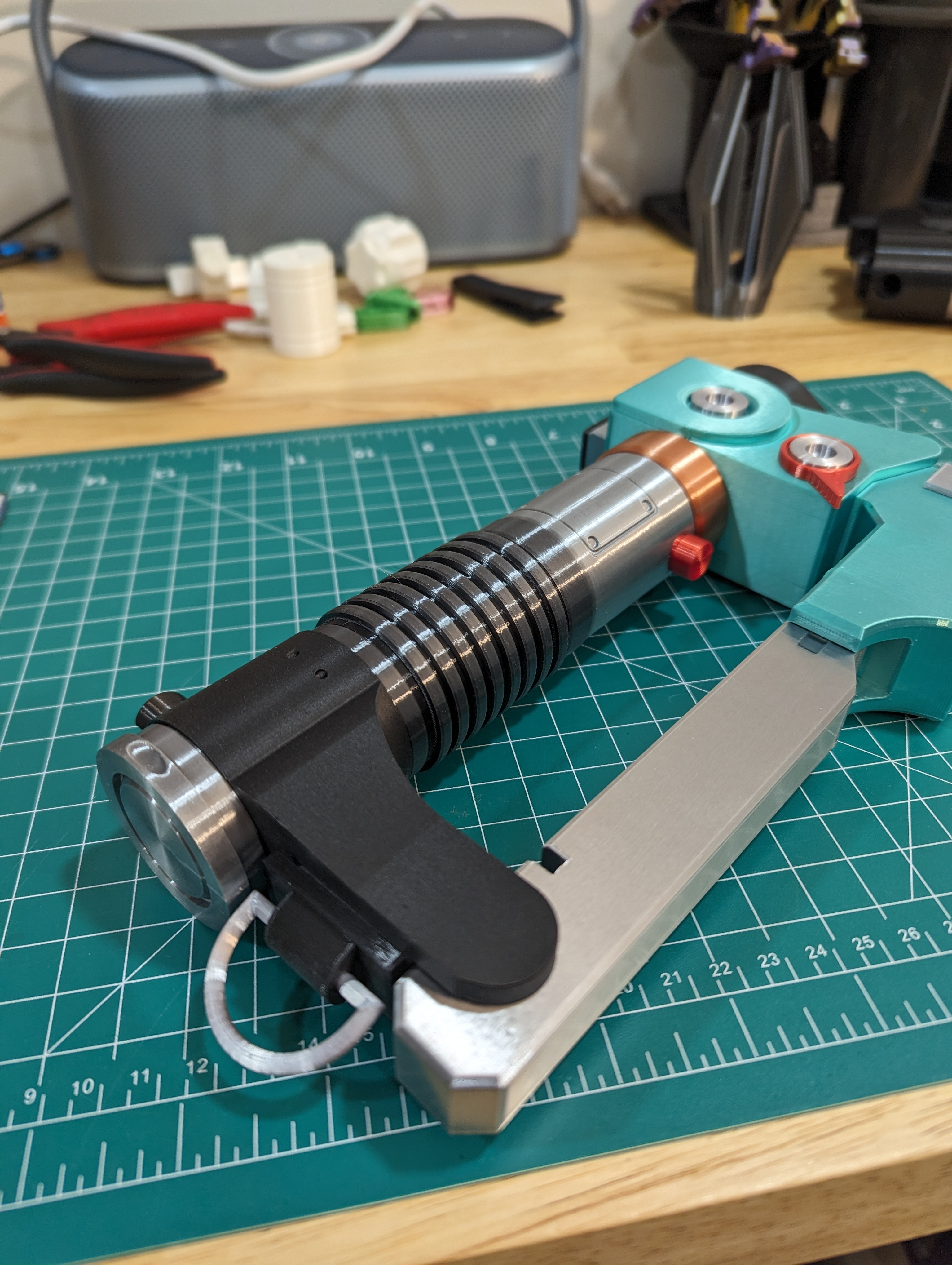

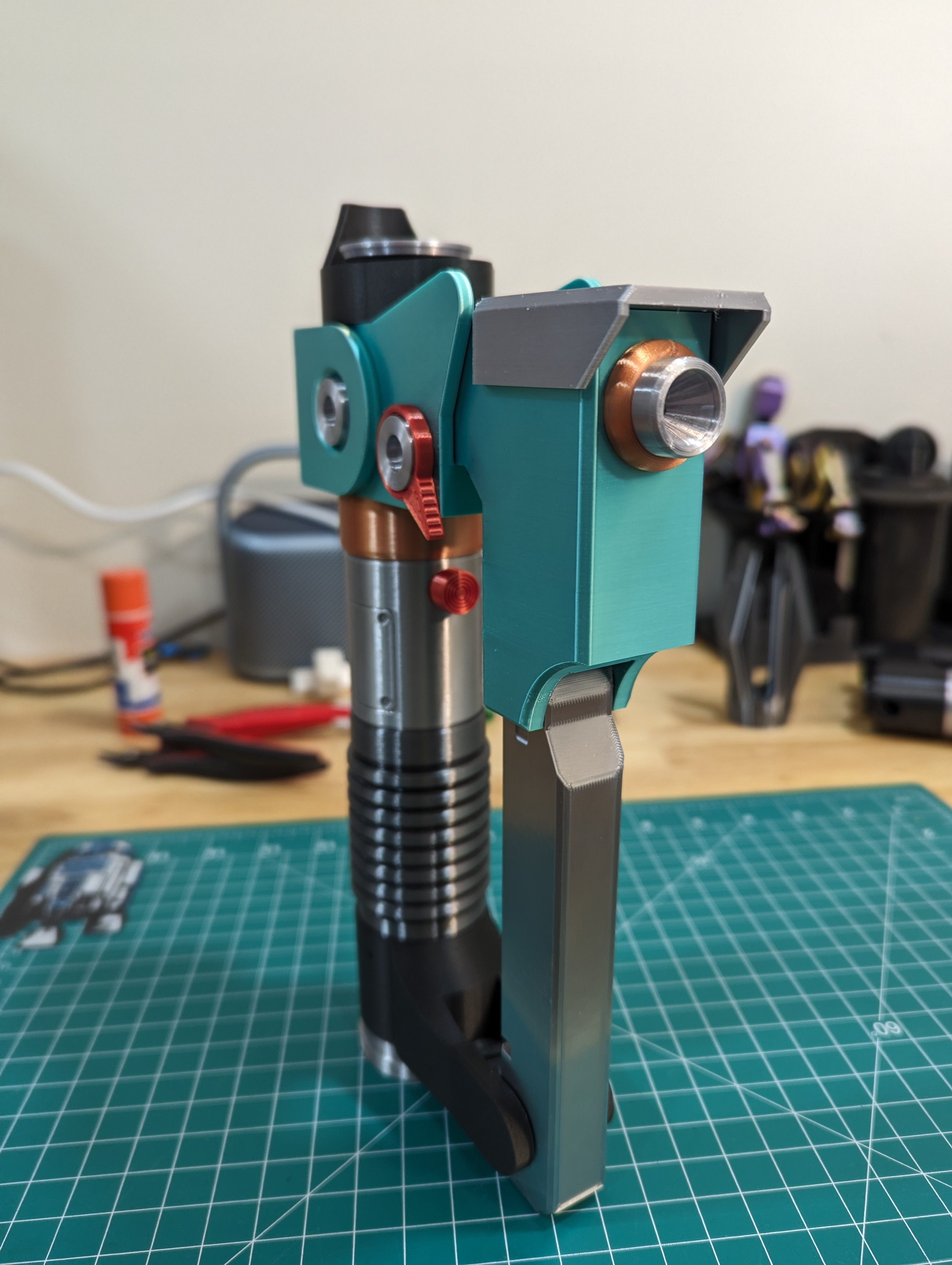

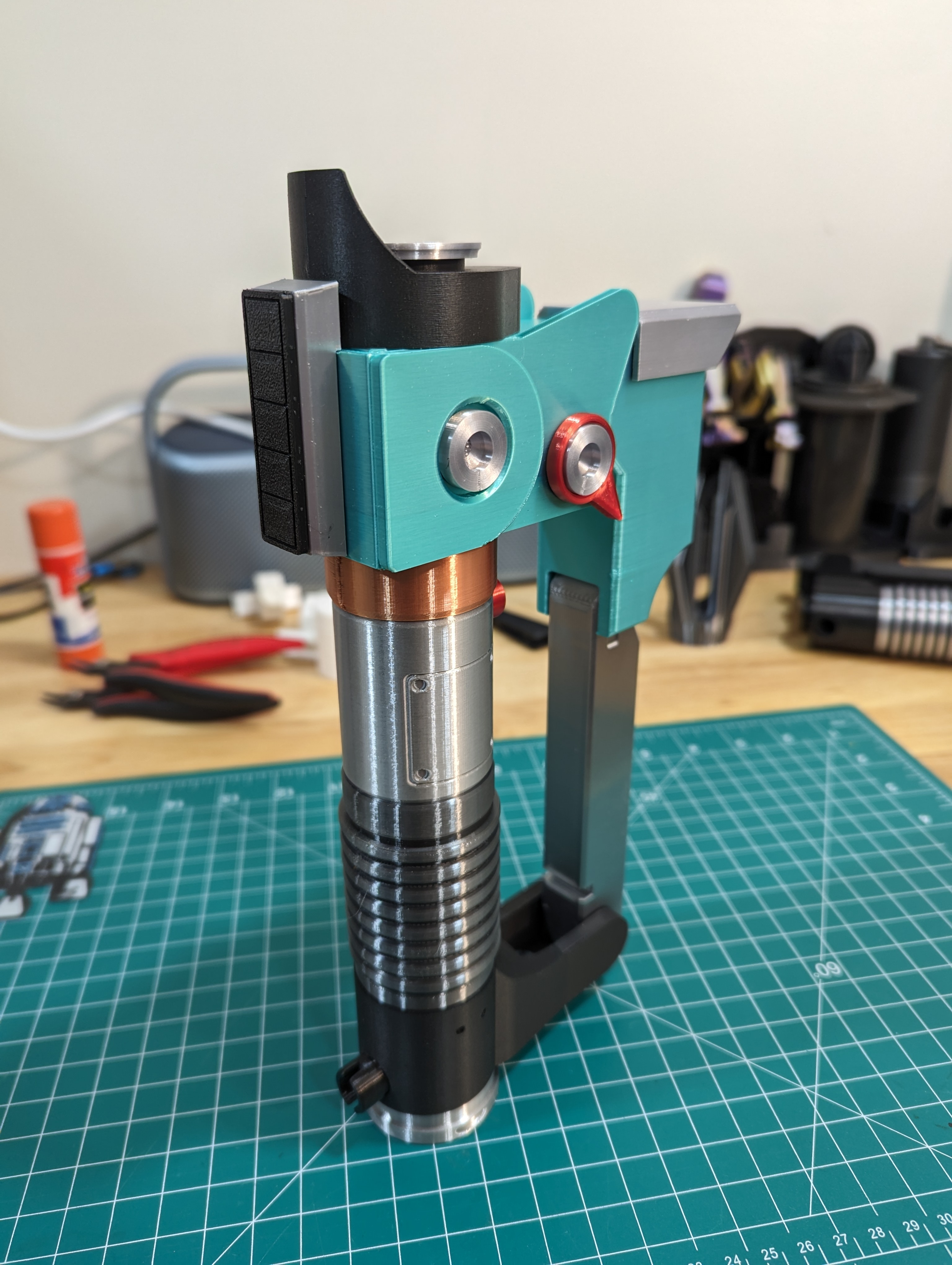

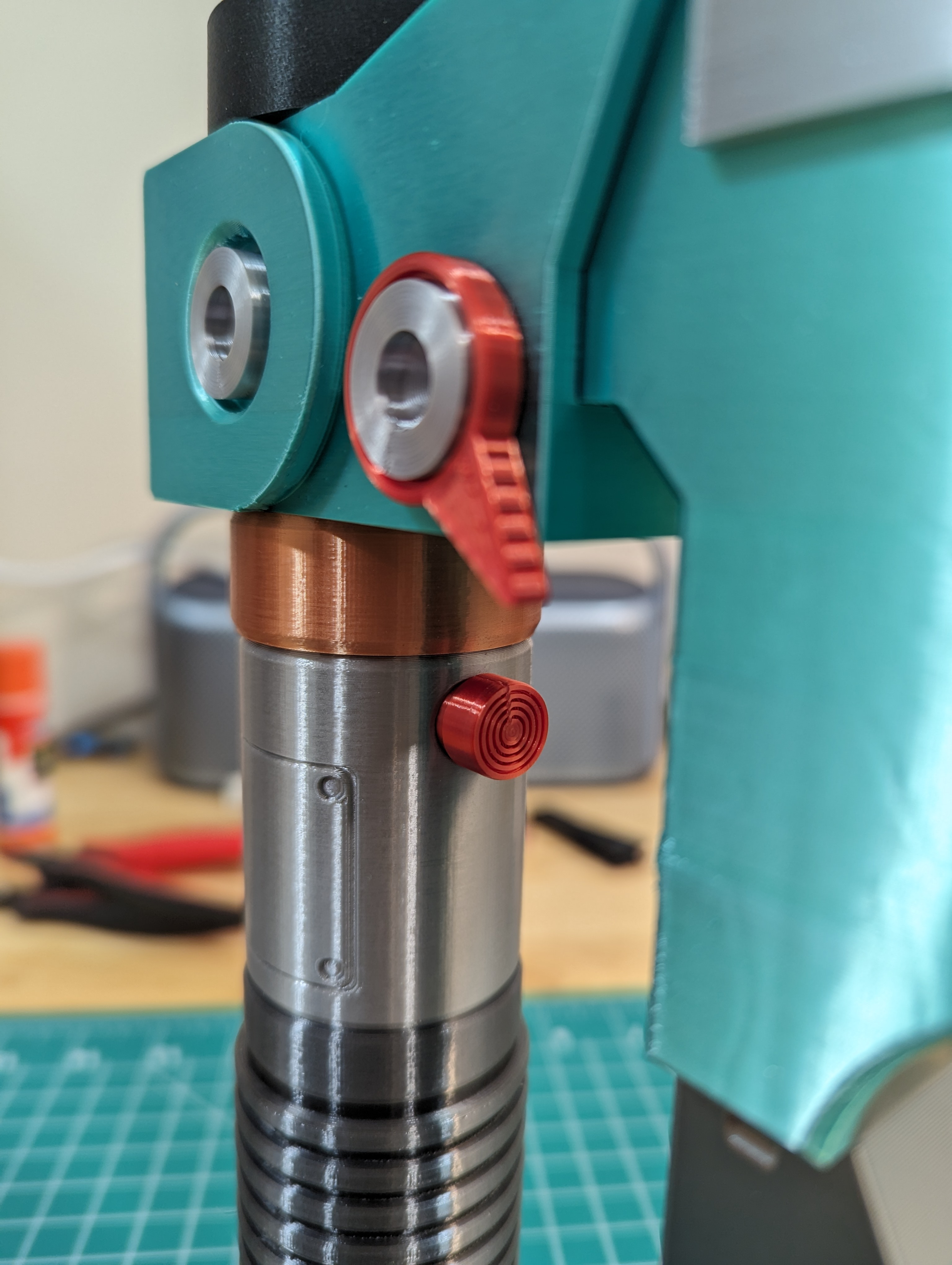

Sẵn sàng cho ngày 4 tháng 5 nha! Đây là phiên bản thanh kiếm ánh sáng đầu tiên của Ezra Bridger theo ý của mình. Giống như các mô hình khác, cái này được thiết kế để ráp nối trực tiếp từ bàn in. Tất cả các bộ phận đều có ren hoặc được gài để dễ lắp ráp. Điều này cũng sẽ cho phép bạn thay thế các bộ phận bị hỏng nếu con bạn lẻn vào phòng làm việc của bạn vào sáng thứ Bảy khi bạn đang ngủ, lấy mô hình quý giá mà bạn đã dành nhiều ngày để in, và làm gãy một mảnh mà bạn không thể thay thế vì bạn đã dán siêu keo toàn bộ mọi thứ lại với nhau. Hình ảnh đính kèm là khi vừa ra khỏi máy in - không qua xử lý hậu kỳ nào ngoài việc cắt bỏ vài sợi PLA thừa.

Mình cố gắng làm cho các mô hình dễ in cho người khác khi thiết kế (thực ra tốn nhiều thời gian hơn thiết kế) nhưng cái này là một bài tập về sự kiên nhẫn và mình đã học được về đặc tính giãn nở của các nhãn hiệu và màu sắc PLA khác nhau. Mình đã tinh chỉnh máy in của mình rất tốt về độ chính xác kích thước… nhưng tất cả những điều đó sẽ biến mất khi bạn xếp chồng 19 cái vòng đệm lên nhau. Một dãy vòng đệm đo 65mm giờ đây đo từ 63 - 67mm! Vì vậy, mình đã tích hợp những thay đổi dung sai khắc nghiệt này vào thiết kế thanh kiếm này tốt nhất có thể để đảm bảo bản in đẹp.

***Nhân tiện (sau khi in hơn 80 cái vòng đệm) mình đã chọn dùng Sunlu Silk Black PLA và Ziro Silk Gray Silver cho các vòng đệm. Dung sai có vẻ nhất quán giữa các thương hiệu này và mình đã có thể đo lường chính xác.

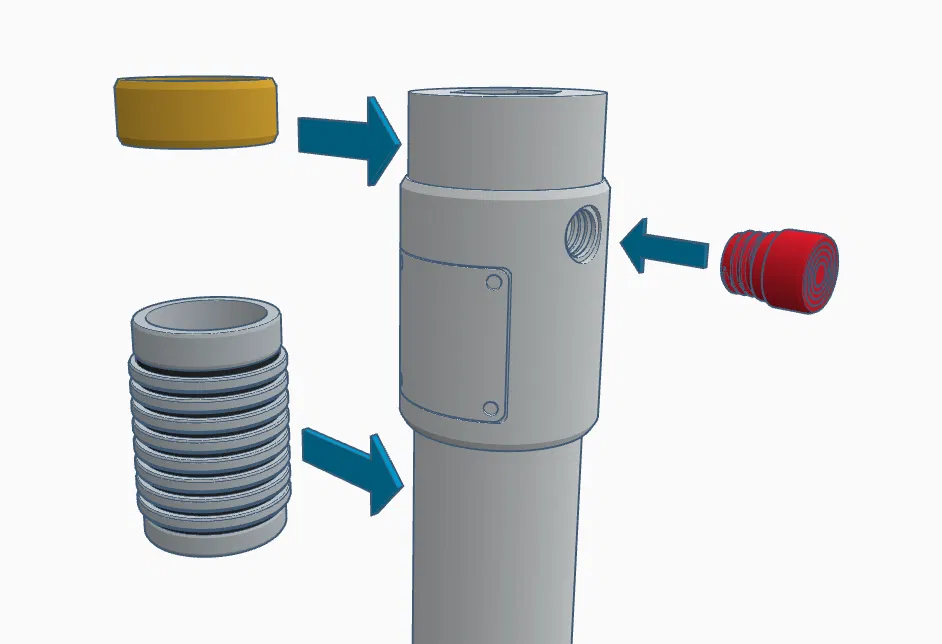

Nói vậy, gợi ý của mình khi chế tạo cái này là làm theo các bước sau. Đầu tiên, in phần cán kiếm (hilt), vòng đệm tay cầm (top washer, bottom washer, grey washers, black washers) và phần chuôi (pommel). Xếp chồng các vòng đệm lên phần cán kiếm, sau đó là phần chuôi. Nếu đáy của chuôi nhô ra 1-2mm so với đầu của cán kiếm (không bao gồm phần ren), thì bạn đã làm đúng. Mình đã thiết kế để hoạt động ngay cả khi Chuôi nhô ra 3mm so với đầu Cán kiếm. TUY NHIÊN, nếu Chuôi không đủ dài đến đầu Cán kiếm, bạn sẽ muốn phóng to vòng đệm trên và/hoặc dưới trong slicer của mình để bù phần chênh lệch. Mình hy vọng điều này có lý và đừng ngần ngại liên hệ với mình nếu bạn có câu hỏi hoặc gặp khó khăn.

Ghi chú lắp ráp:

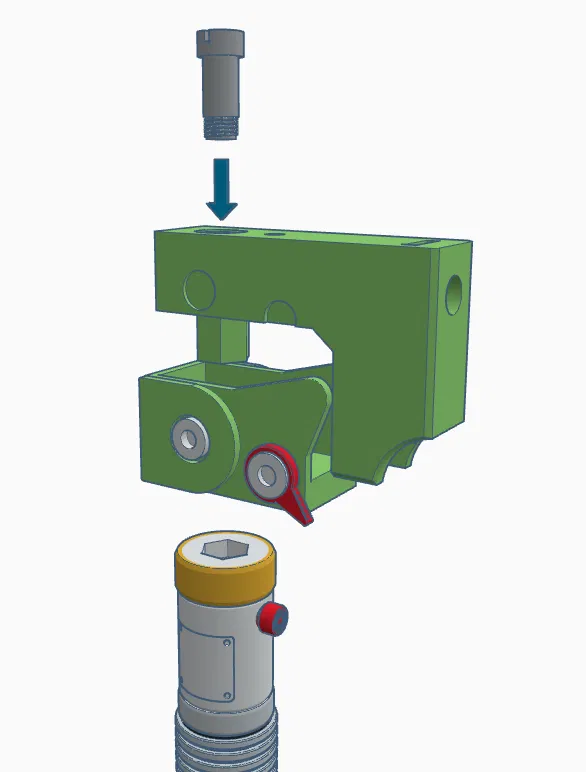

• Mình cố gắng tránh vật liệu hỗ trợ nhưng không thể tránh được với thiết kế này. Phần nhận (receiver) sẽ cần vật liệu hỗ trợ ở chỗ vít nối (để kết nối nó với cán kiếm) cũng như phần hình lục giác dưới của cán kiếm (nối với phần nhận). Mình đang phát triển các bộ phận hoàn toàn không cần vật liệu hỗ trợ nhưng sẽ cập nhật vào một ngày sau.
• Bạn sẽ nhận thấy mình đã thêm các rãnh vào các ren của mình khi cần thiết để hỗ trợ phần nhô ra trên các lỗ ren (và loại bỏ nhu cầu về vật liệu hỗ trợ).
• Đối với những bạn không muốn trải qua rắc rối khi in 19 cái vòng đệm (mình hiểu mà), mình đã bao gồm một bộ phận liền khối sẽ cần vật liệu hỗ trợ trong thư mục ‘Extra Parts’.
• Đối với những bạn bị OCD giống mình và muốn đảm bảo các chi tiết trên nắp cuối được căn đúng vị trí, mình đã thêm một bộ phận lắp ráp nắp cuối gồm 3 phần cũng nằm trong thư mục ‘Extra Parts’.

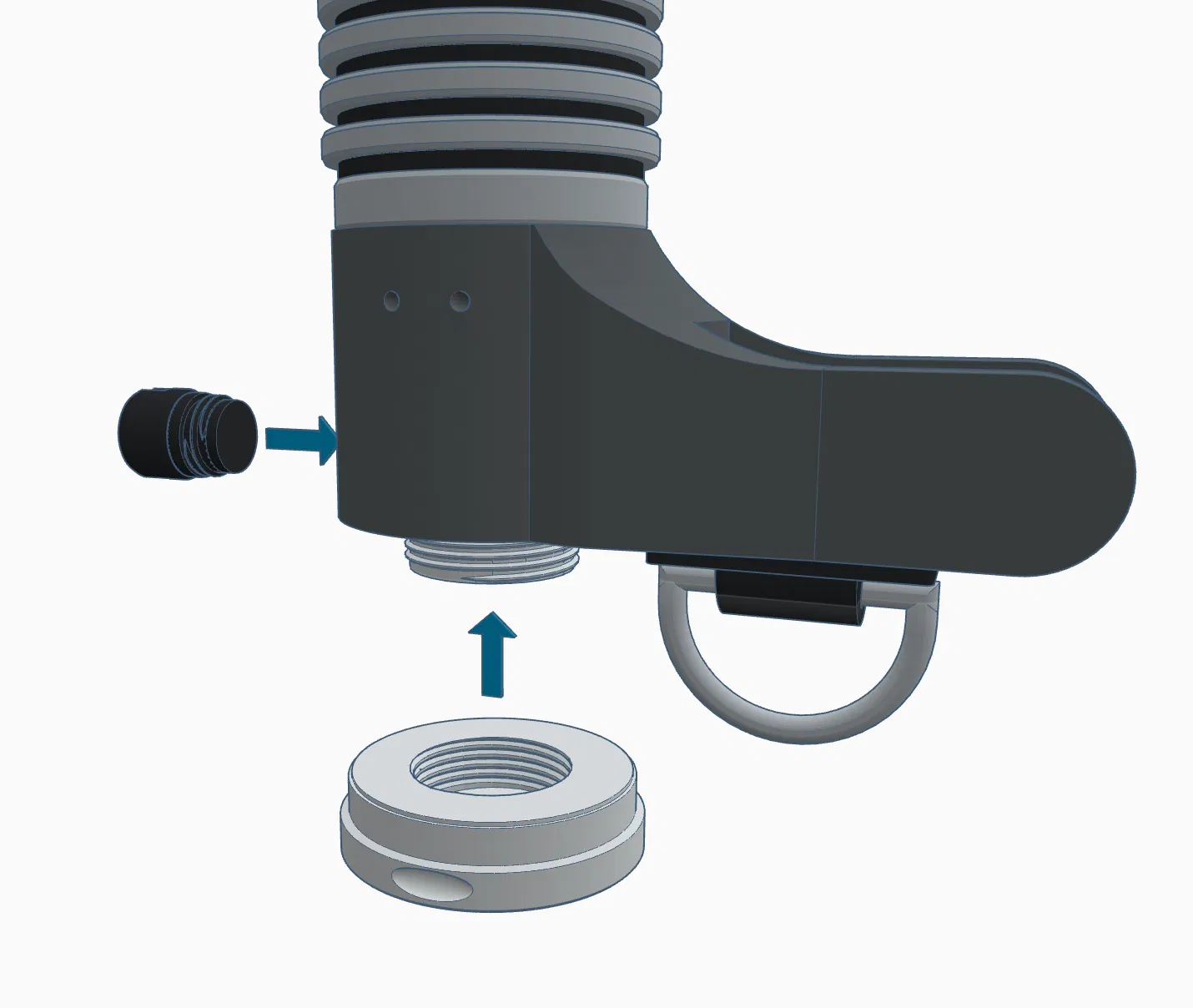

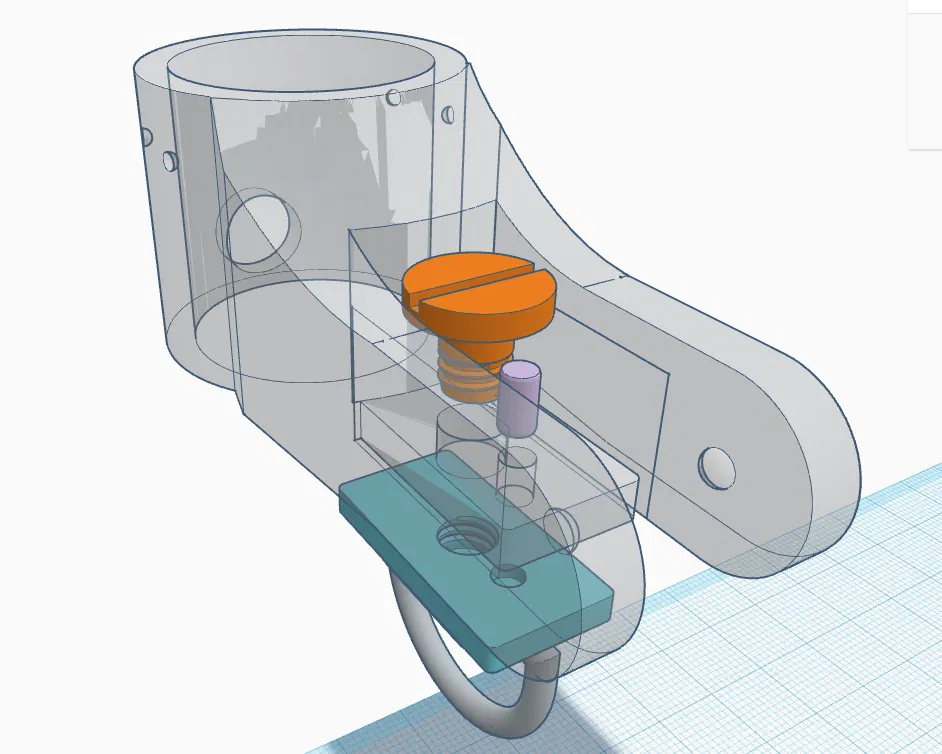

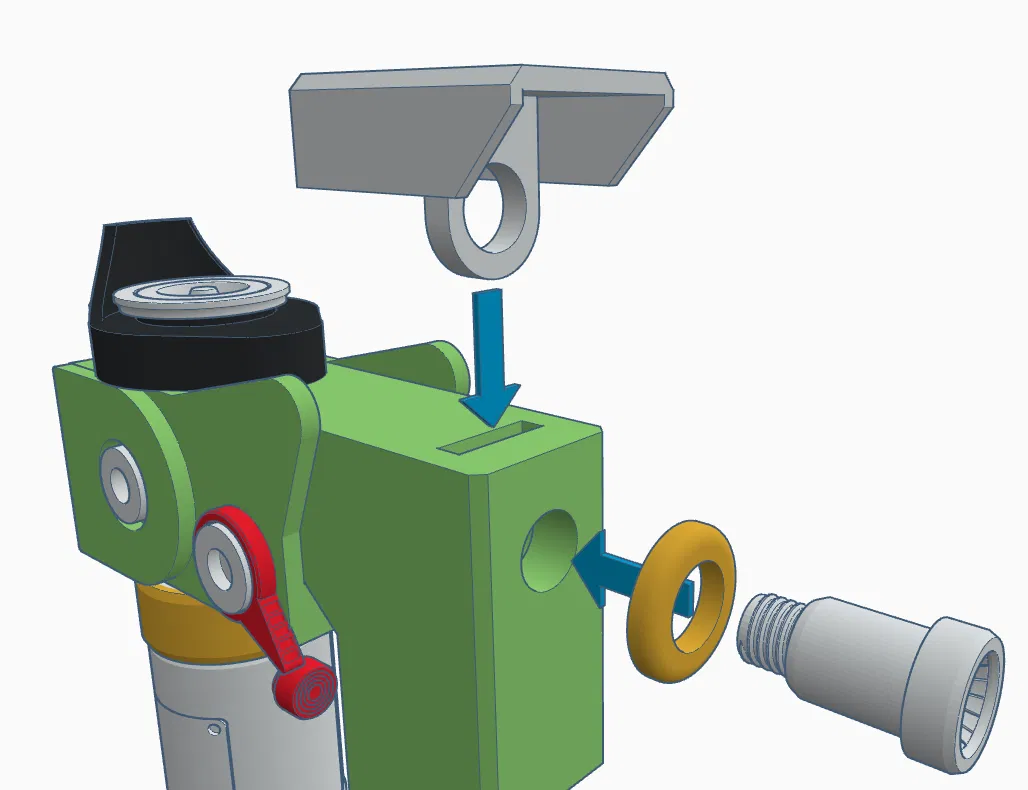

• Bạn sẽ cần một tua vít đầu dẹt để lắp phần nhận vào cán kiếm cũng như lắp cụm D-Ring vào ngã ba chuôi.
• Mình đã thêm một đầu lục giác 4mm vào bu lông của nòng súng và phần nhận để hỗ trợ việc lắp đặt.
• Tất cả các bộ phận đã được định vị để che giấu đường z seam nếu có thể.

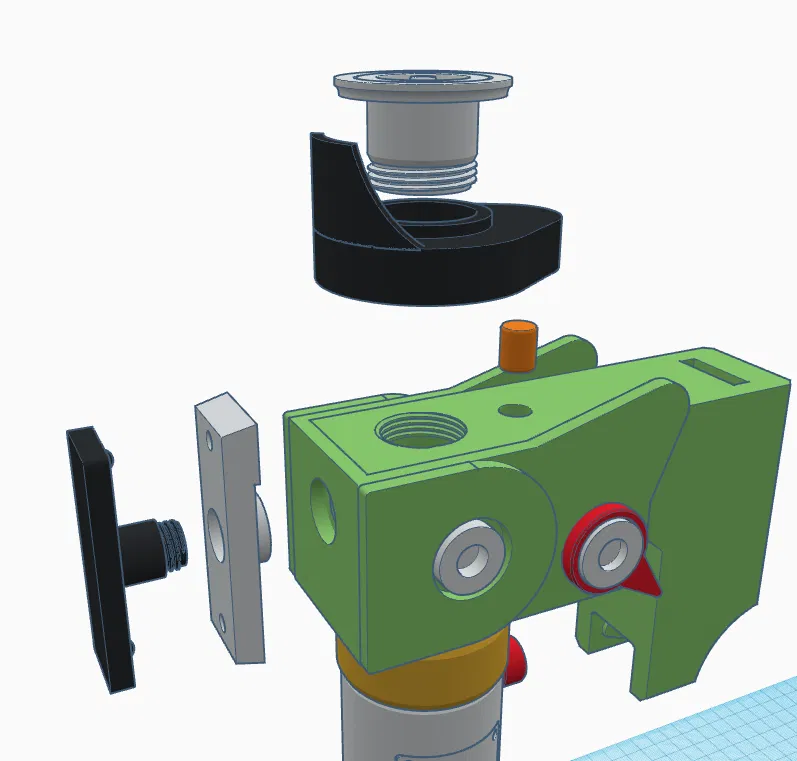

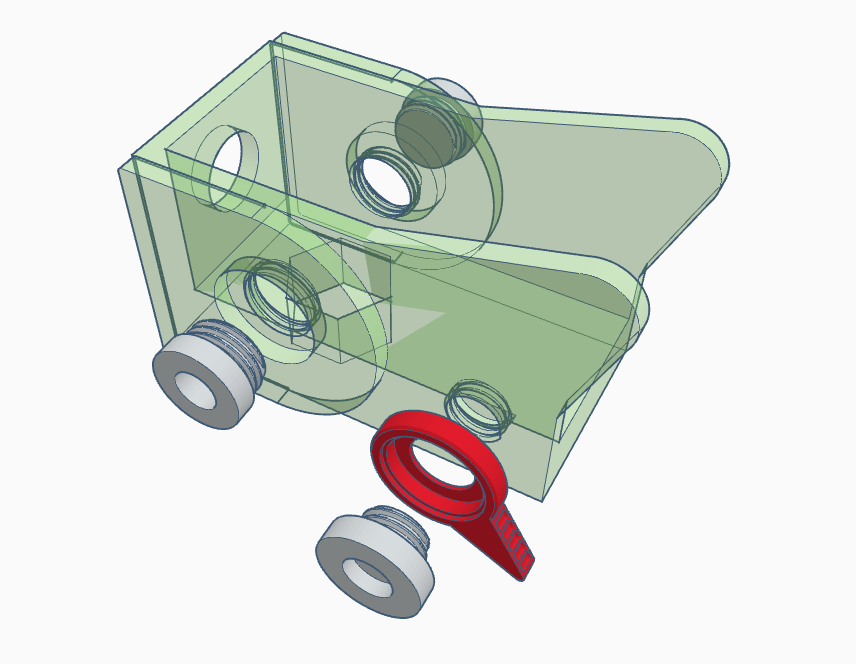

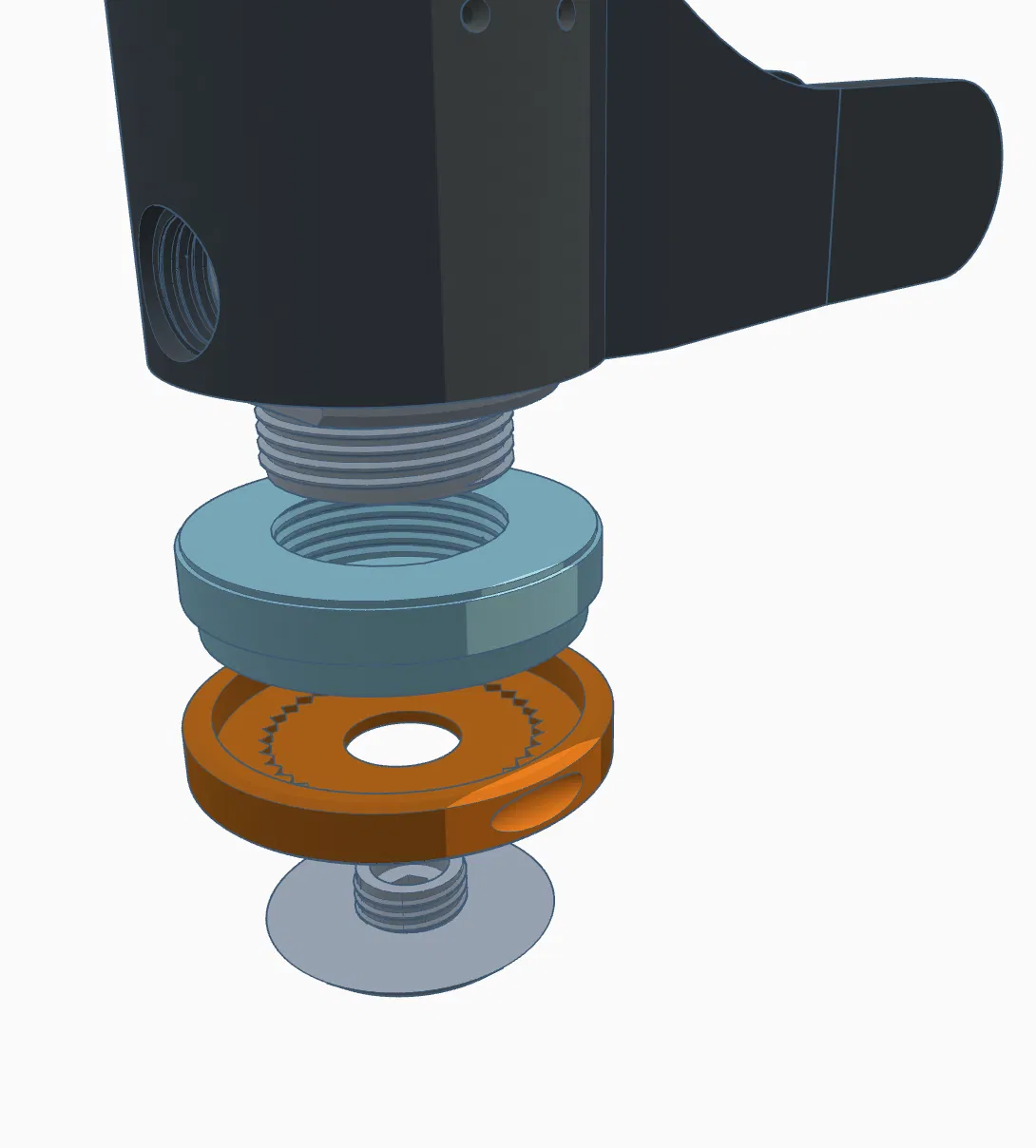

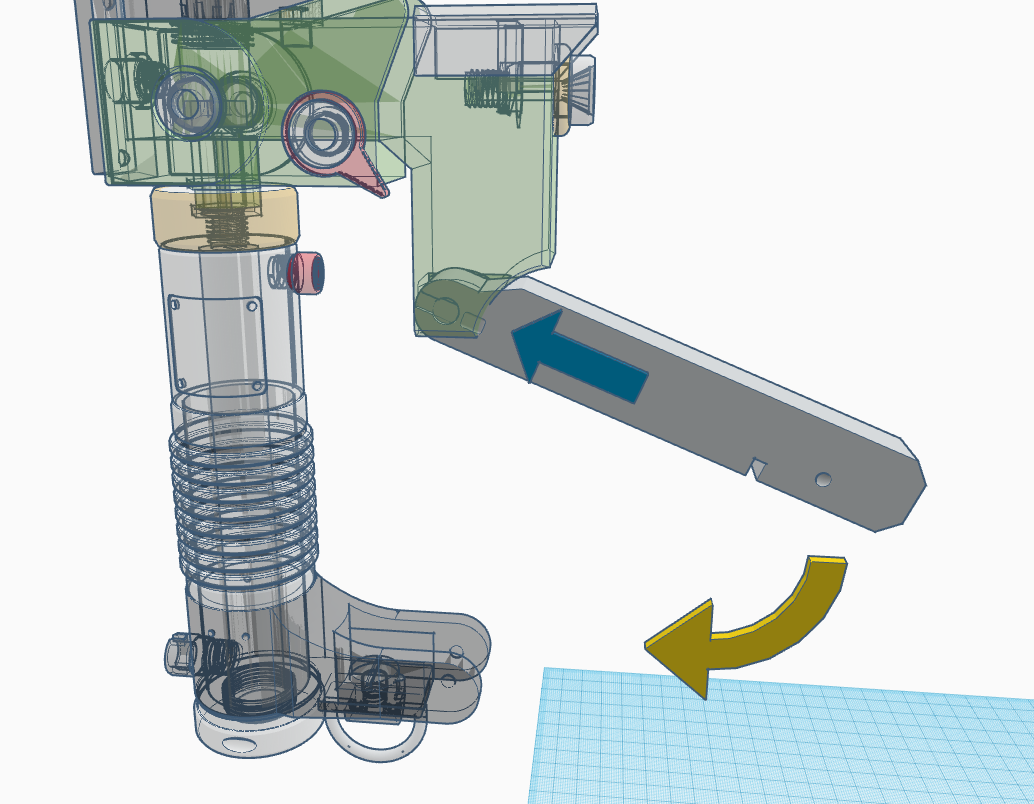

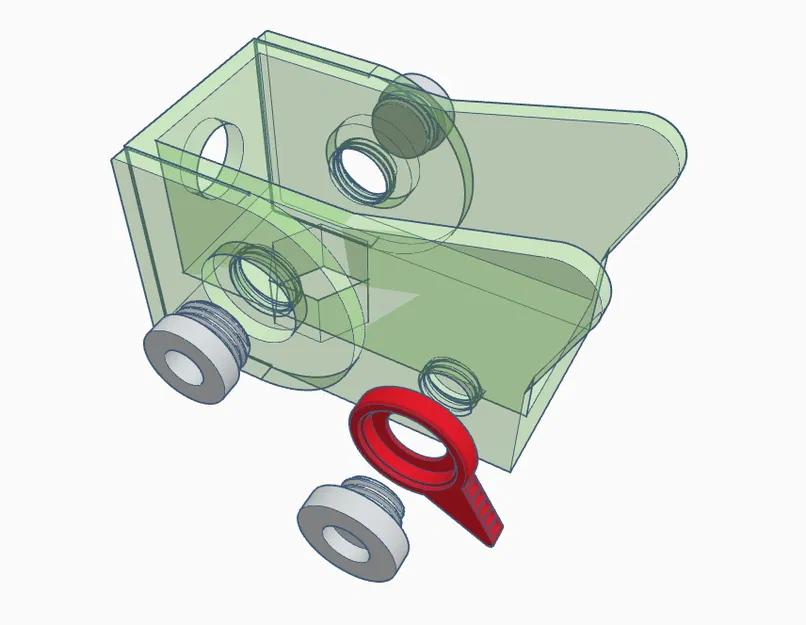

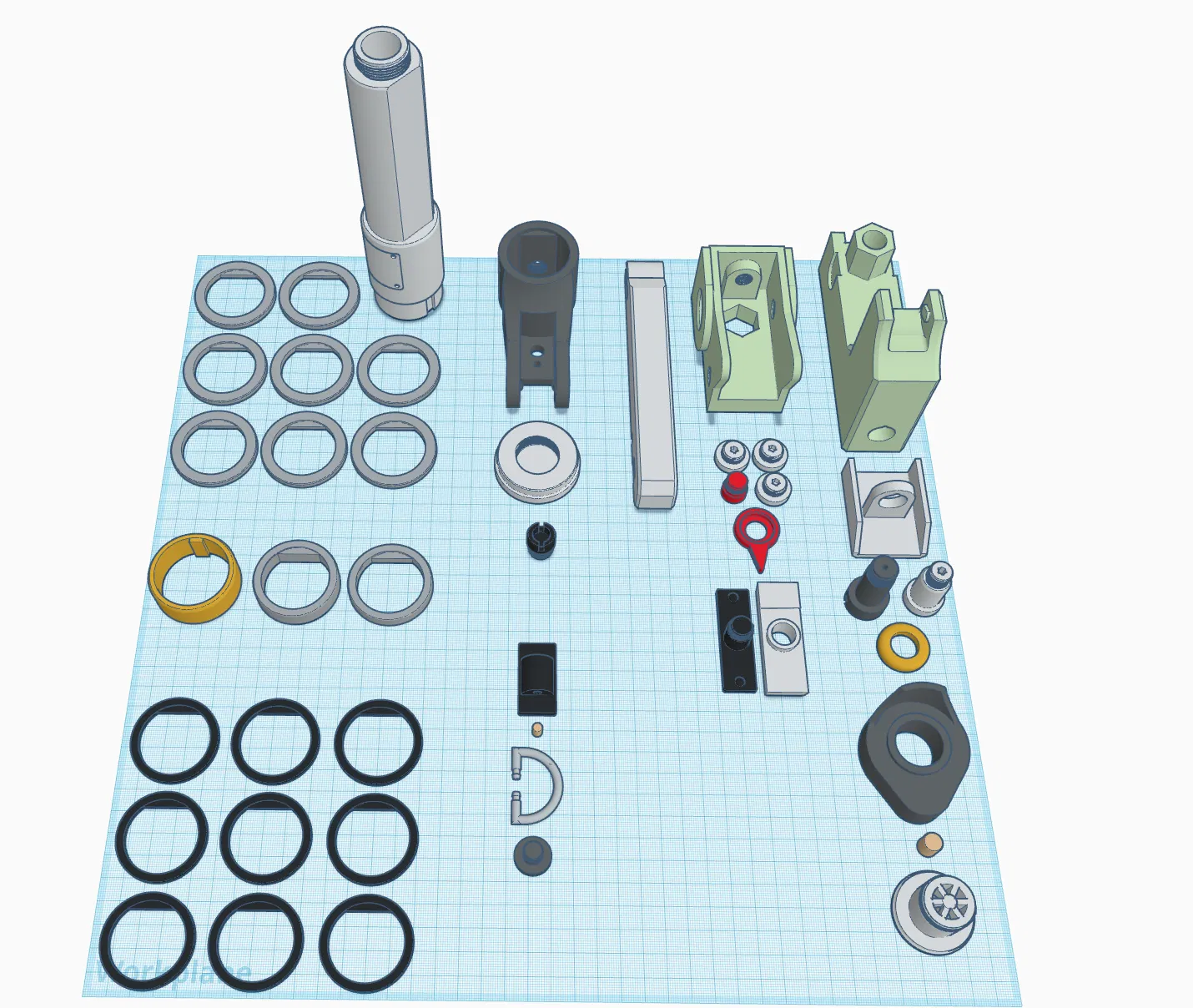

• Tham khảo Hình ảnh để biết hướng dẫn lắp ráp.

Cài đặt in

• Mọi thứ được in ở 0.15mm với đầu phun 0.4mm
• 3 lớp tường
• 15% độ đặc ruột (mình dùng gyroid)

Chất liệu dùng:

• Sunlu Silk Black PLA
• Sunlu Silk Green PLA
• Sunlu Silk Red Copper PLA
• Ziro Silk Silver PLA
• Ziro Silk Red PLA
• Zira Silk Gray Silver PLA
• Overature Matte Black PLA

Ghi chú cuối cùng - thanh kiếm này tốn nhiều công in; nó giống như in 2-3 thanh kiếm ánh sáng khác nhưng đó là một dự án thú vị. Tổng trọng lượng (không bao gồm vật liệu hỗ trợ) là 320g.
