Bobbin cho máy xe sợi Majacraft

Mấy cái bobbin này được thiết kế để xài với máy xe sợi Majacraft đó nha.

Có 4 loại khác nhau nè:

• Lace (đường kính đĩa 75 mm)
• Standard (đường kính đĩa 87 mm)
• Jumbo (đường kính đĩa 120 mm)
• Standard có gắn thêm bộ WooLee Winder (đường kính đĩa 87 mm)

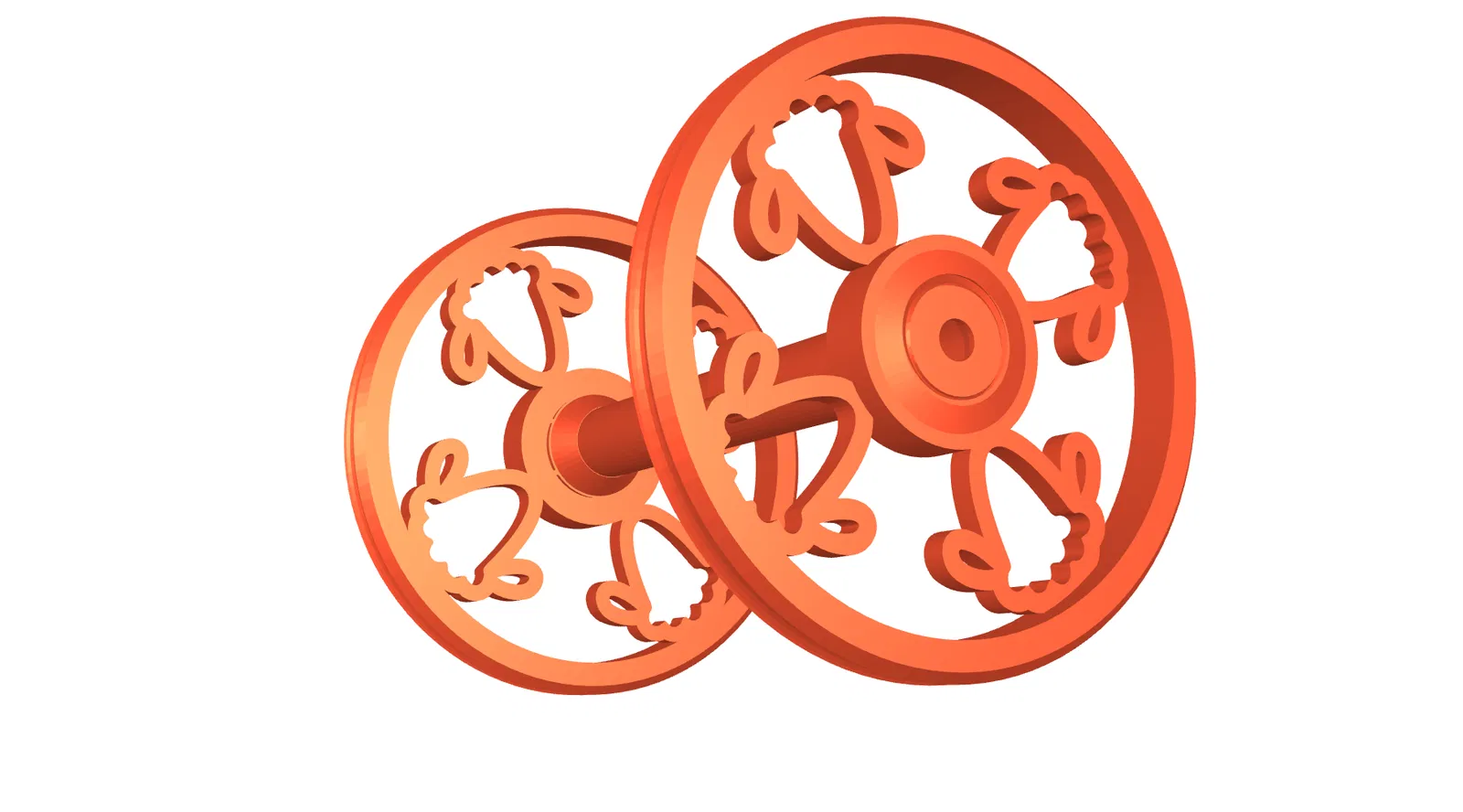

Mỗi cái bobbin có 3 bộ phận: hai cái đĩa và một cái ống. Các bộ phận được vặn với nhau bằng ren M16x1.5 có sẵn trên mô hình để khỏi cần dán keo.

Ống có 2 loại:

• "WW_Tube.stl" cho bobbin WooLee Winder
• "Tube_nonWW.stl" cho mấy cái bobbin còn lại

Cài đặt in

Tổng quát

• Máy in: ban đầu là Prusa i3 MK3, giờ là Prusa XL
• Độ cao lớp in: 0.2 mm
• Raft: không

Mấy cái đĩa

• Support: có
  • Hai cái đĩa có thể in với bề mặt bên trong áp xuống bàn in để xài support ít nhất
  • Có một khoảng hở nhỏ giữa bàn in và chỗ bắt đầu ren; support giúp không bị in không khí
• Infill: 15%

Cái ống

• Support: không
  • Cái ống không xài WooLee Winder có support tích hợp sẵn, phải bẻ bỏ sau khi in xong nha
• Infill: 100%

Sau khi in

1. Bản thân cái ống thì phần lớn là rỗng, nhưng hai cái lỗ cho trục flyer được thiết kế hẹp hơn mức cần thiết và phải khoan lại bằng mũi khoan 8.0 mm. Sau đó, dùng giấy nhám loại 600 chà cho láng mịn bề mặt bên trong lỗ đã khoan.
2. Nếu mấy cái đĩa bị lắc, làm ơn kiểm tra coi đã gỡ hết support chưa và mấy cái đĩa đã vặn chặt vô cái ống chưa.

Pháp lý & Ghi nhận

Majacraft là nhãn hiệu của Majacraft Limited.

WooLee Winder là nhãn hiệu của The WooLee Winder Company.

Phần trang trí đầu cừu dựa trên biểu tượng của Freepik từ www.flaticon.com theo giấy phép CC 3.0 BY
