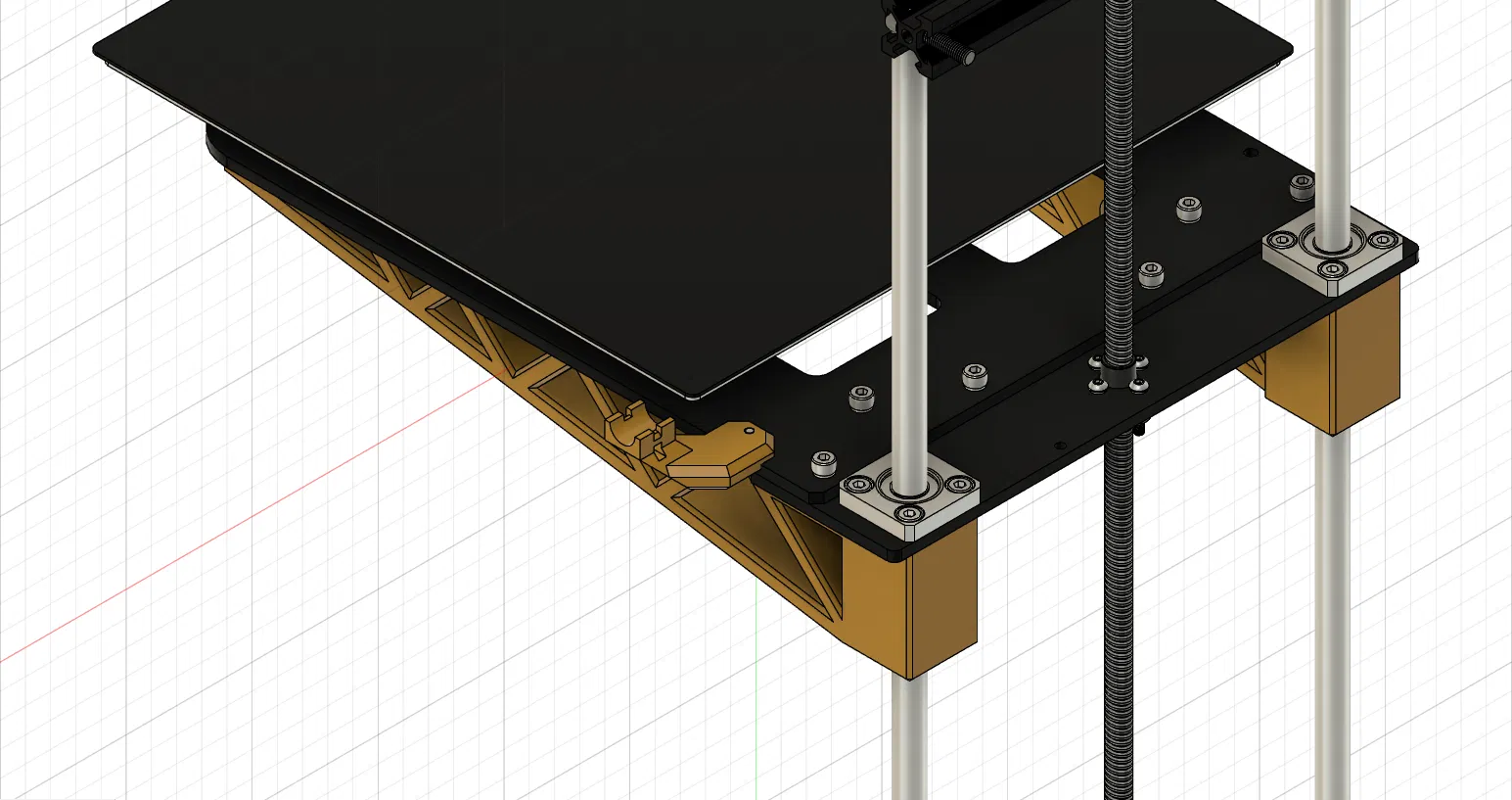

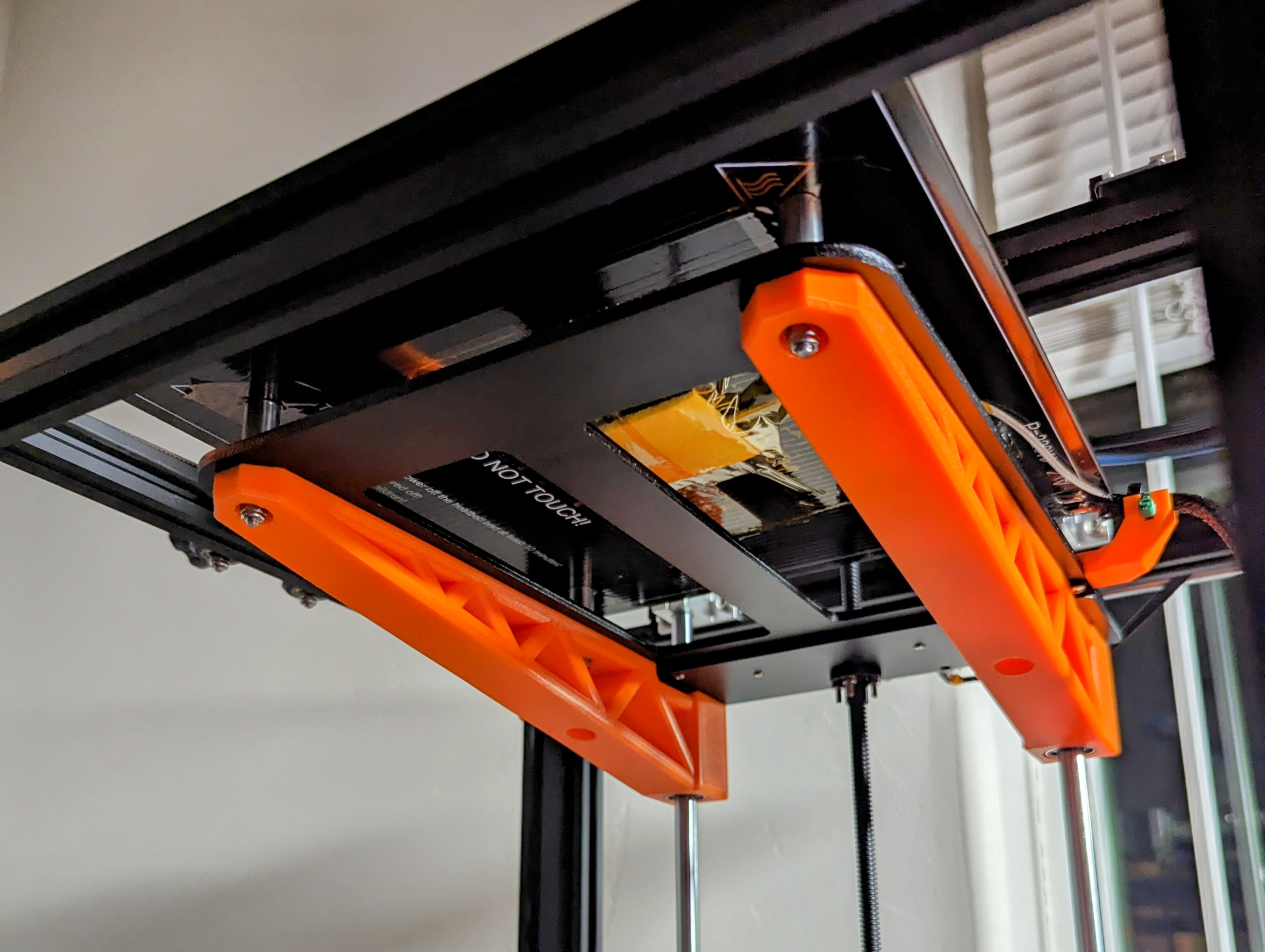

Thanh Đỡ Bàn In Cho Ender 5

Mấy cái thanh đỡ này sẽ cho bạn cái khay in cứng cáp nhất, chống rung lắc tốt nhất có thể mà không cần tới trục Z thứ hai.

Tuy nhiên, cái gì cũng có cái giá của nó:

Hệ thống cân bàn bằng tay sẽ bị gỡ bỏ.

Nếu bạn không có ABL và/hoặc cái khay in KHÔNG PHẲNG LẮM, thì cái này sẽ không hợp với bạn đâu.

Khung máy phải được thay đổi vĩnh viễn.

Bạn phải khoan bỏ ren ở mấy cái lỗ bắt ốc bạc đạn tuyến tính để thanh đỡ có thể hoạt động như một cái đai ốc, kẹp chặt khung lại.

Phần cứng cần thiết:

8 cái vít M4 đầu trụ dài 16-20mm - để bắt bạc đạn

4-8 cái đai ốc M4 loại chống xoay cho cụm bàn in

4 cái vòng đệm M4 đường kính ngoài 9mm

4 cái miếng đệm bàn in đặc - kích cỡ và vật liệu tùy thuộc vào cách lắp đặt của bạn

Băng keo Kapton

Mẹo:

Nếu bạn phải dùng nhiều lực để lắp mấy cái thanh đỡ vào mấy cái bạc đạn, DỪNG LẠI. Tháo thanh đỡ ra và dùng dũa tròn để bớt vật liệu đi, kiểm tra thường xuyên để tránh bị lỏng quá.

Để tránh bị chập điện bàn nhiệt, hãy dán một ít băng keo Kapton quanh các chốt ren trước khi lắp bất kỳ phần cứng nào.

Các chốt trên bàn in không cố định, chúng bị xoay. Cách dễ nhất để xử lý là lắp các đai ốc chống xoay ở chân mỗi chốt. Điều này đòi hỏi bạn phải có miếng đệm bàn in có đường kính trong ít nhất 8mm để lắp vừa qua mấy cái đai ốc đó.

Trước khi in thanh đỡ, hãy in thử một chi tiết hình tròn đường kính 19.2mm để đảm bảo nó sẽ vừa khít với bạc đạn. Nếu không khít (mà không bị chặt quá) thì tải file .step về và chỉnh sửa lại theo ý muốn.
