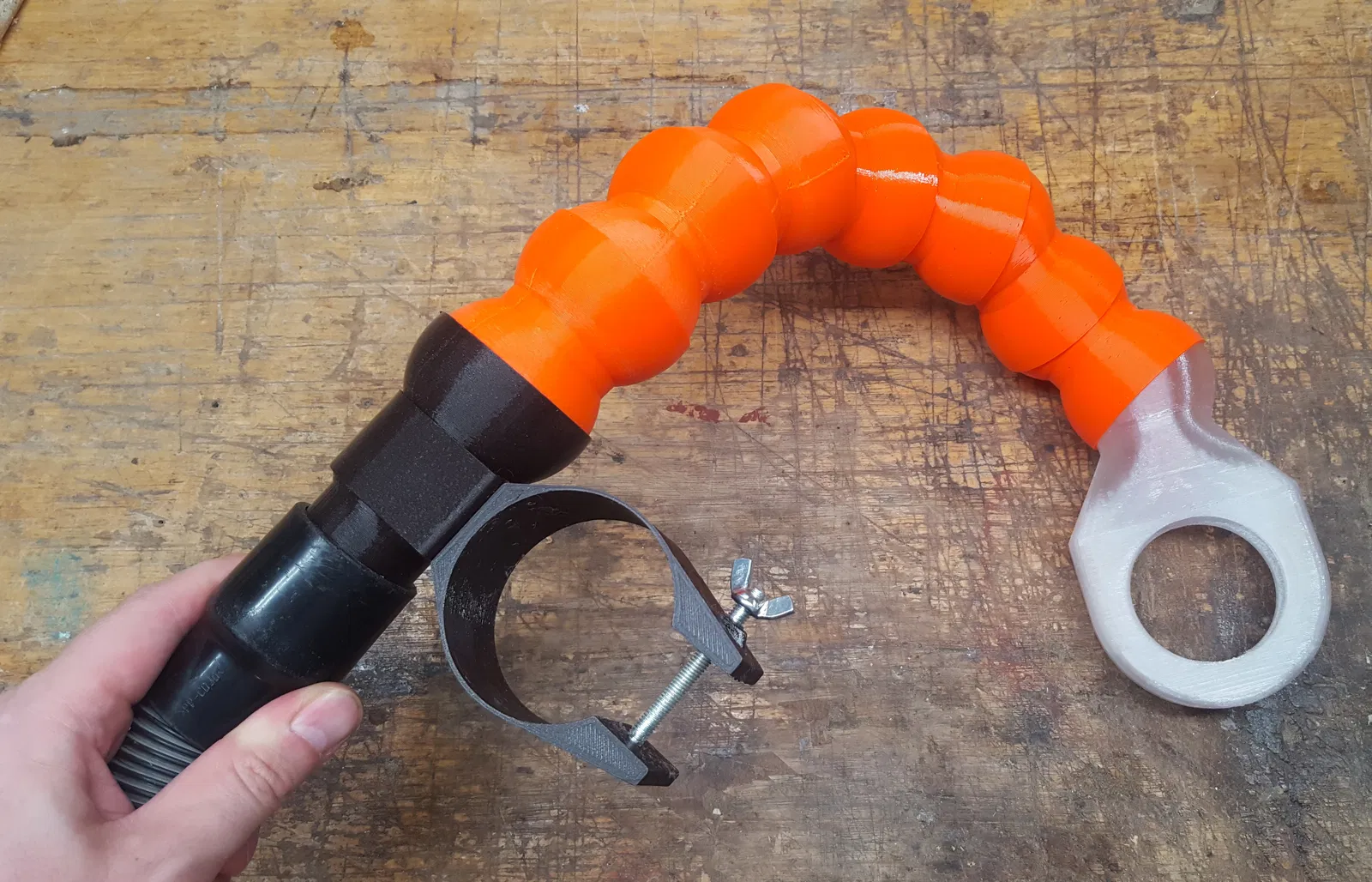

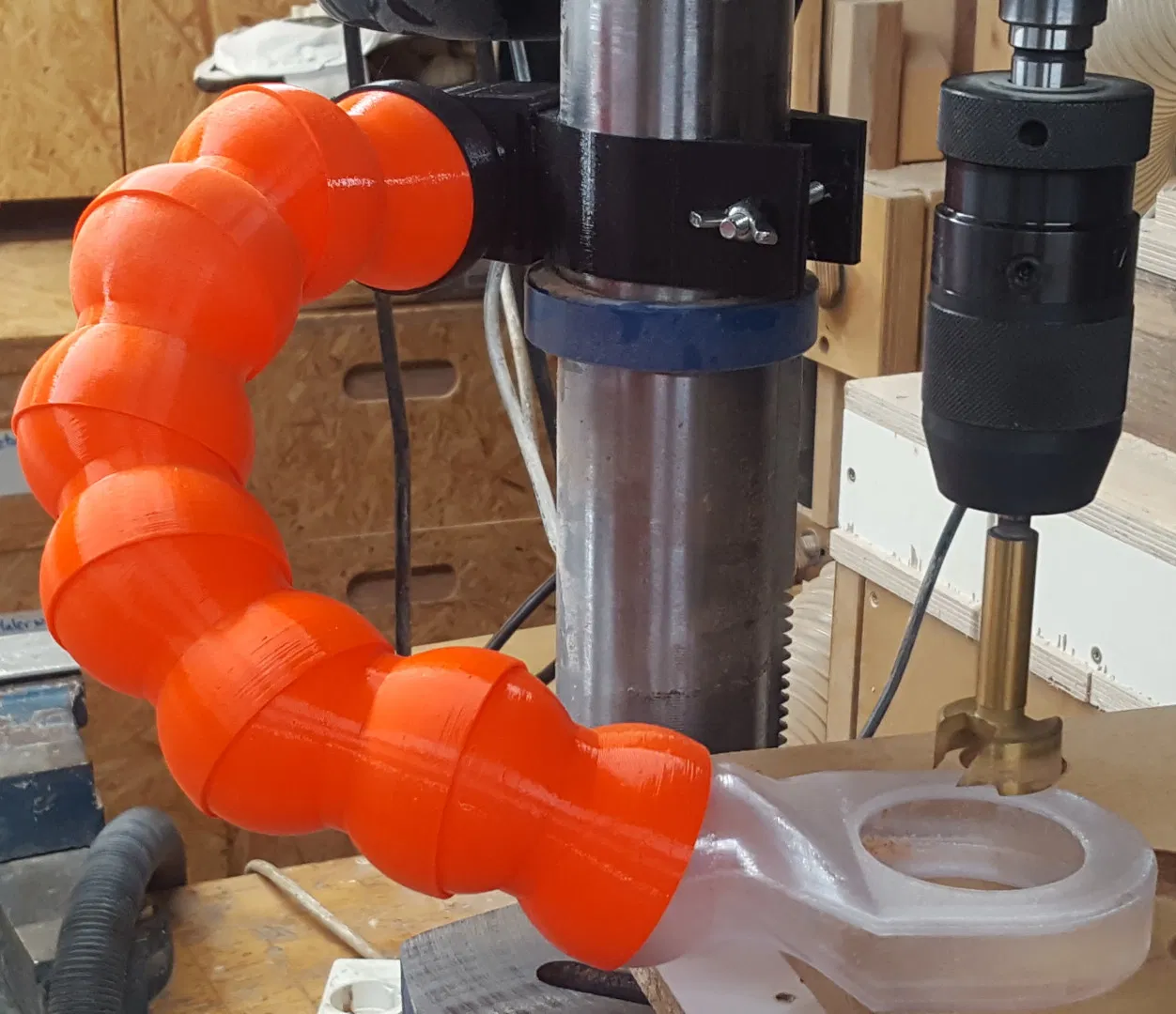

Ống hút bụi dạng khớp nối cho máy khoan bàn, thiết kế FreeCAD parametric

Đây là phiên bản ống hút bụi dạng khớp nối của mình. Nó có tính năng parametric và có thể tùy chỉnh trong một phạm vi khá rộng chỉ với kiến thức FreeCAD cơ bản.

Các file 3mf và gcode ở đây là dành cho ống hút bụi dạng khớp nối có đường kính trong khoảng 40mm. Đầu nối sẽ vừa với ống hút bụi có đường kính khoảng 38mm.

Các file FreeCAD (phiên bản 0.20.2) có thể tùy chỉnh (trong giới hạn hợp lý) bằng cách nhập các tham số vào bảng có tên “D” cho kích thước. Hãy xem kỹ phần giữa của video.

Lời khuyên khi in:

1. Sử dụng vòi phun 0.6mm
2. Sử dụng PETG để có độ mềm dẻo
3. In thử 2 khớp nối trước để kiểm tra xem khớp nối mặc định có phù hợp với bạn không

Phần cứng cần thiết:

1x bu lông M6 và đai ốc cánh tương ứng

Chúc bạn thành công.

Xem video để biết thêm hướng dẫn về cách tùy chỉnh ống hút bụi theo nhu cầu của bạn:
