Máy ly tâm mini để bàn cho dải PCR và ống nghiệm

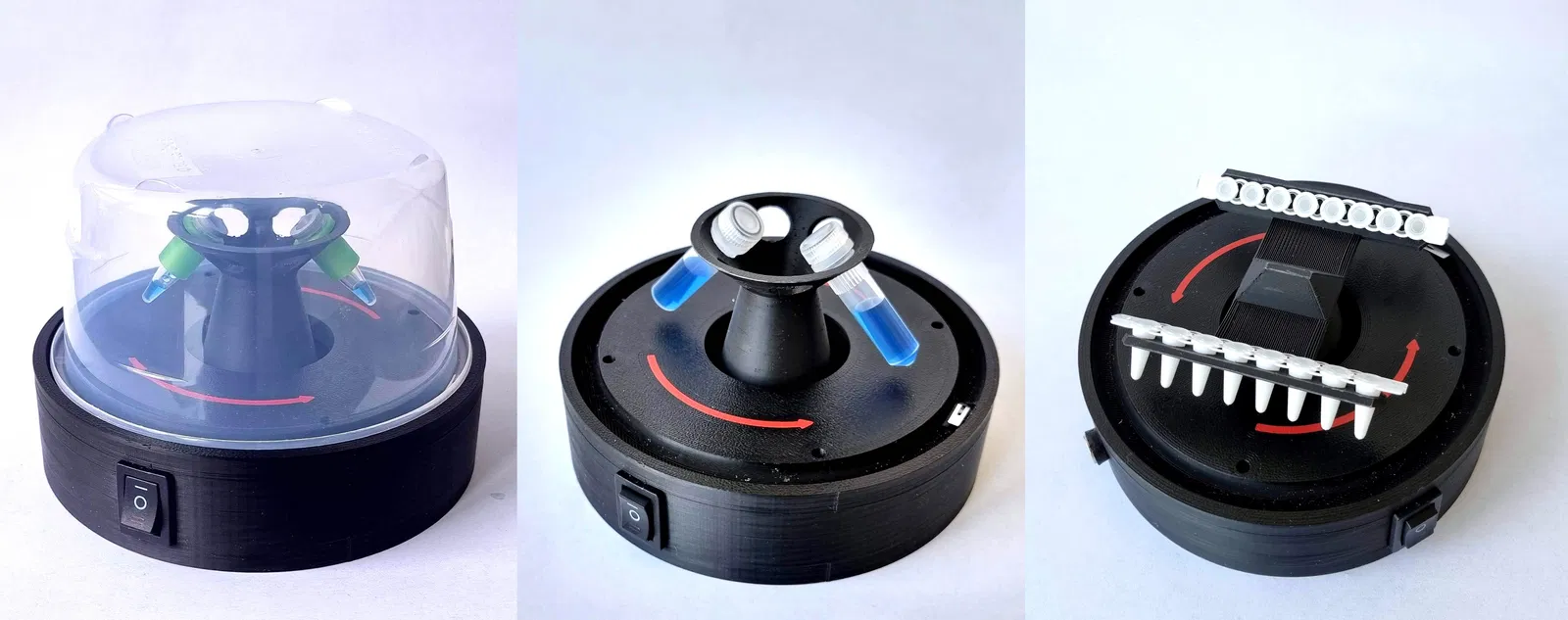

Máy ly tâm mini để bàn này được thiết kế để quay các dải PCR và ống nghiệm, giúp các phòng thí nghiệm sinh học phân tử loại bỏ giọt chất lỏng khỏi thành và nắp ống. Dự án này sử dụng các bộ phận in 3D và linh kiện điện tử giá rẻ.
Mô tả
Trong phòng thí nghiệm di truyền của tụi mình, có mấy cái máy ly tâm nhỏ xíu, đơn giản để quay các ống PCR và dải PCR cho rớt giọt chất lỏng xuống khỏi thành và nắp ống.

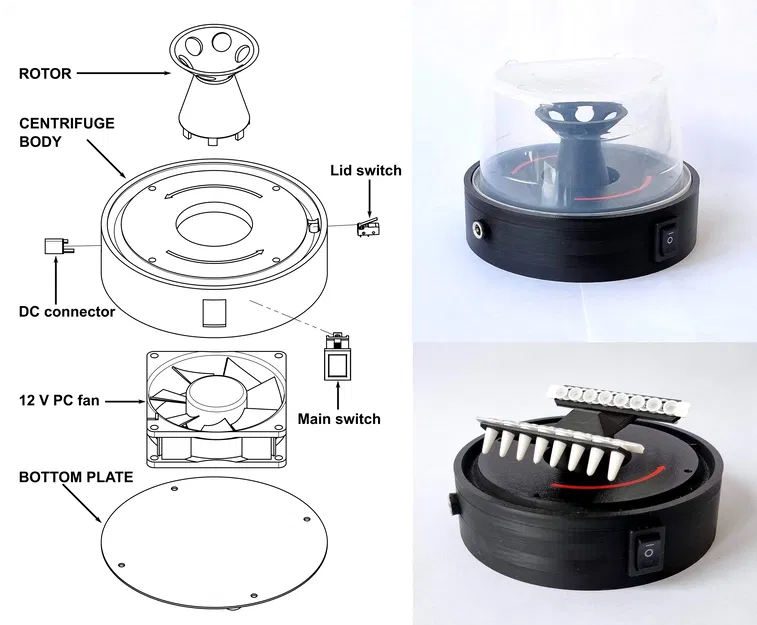

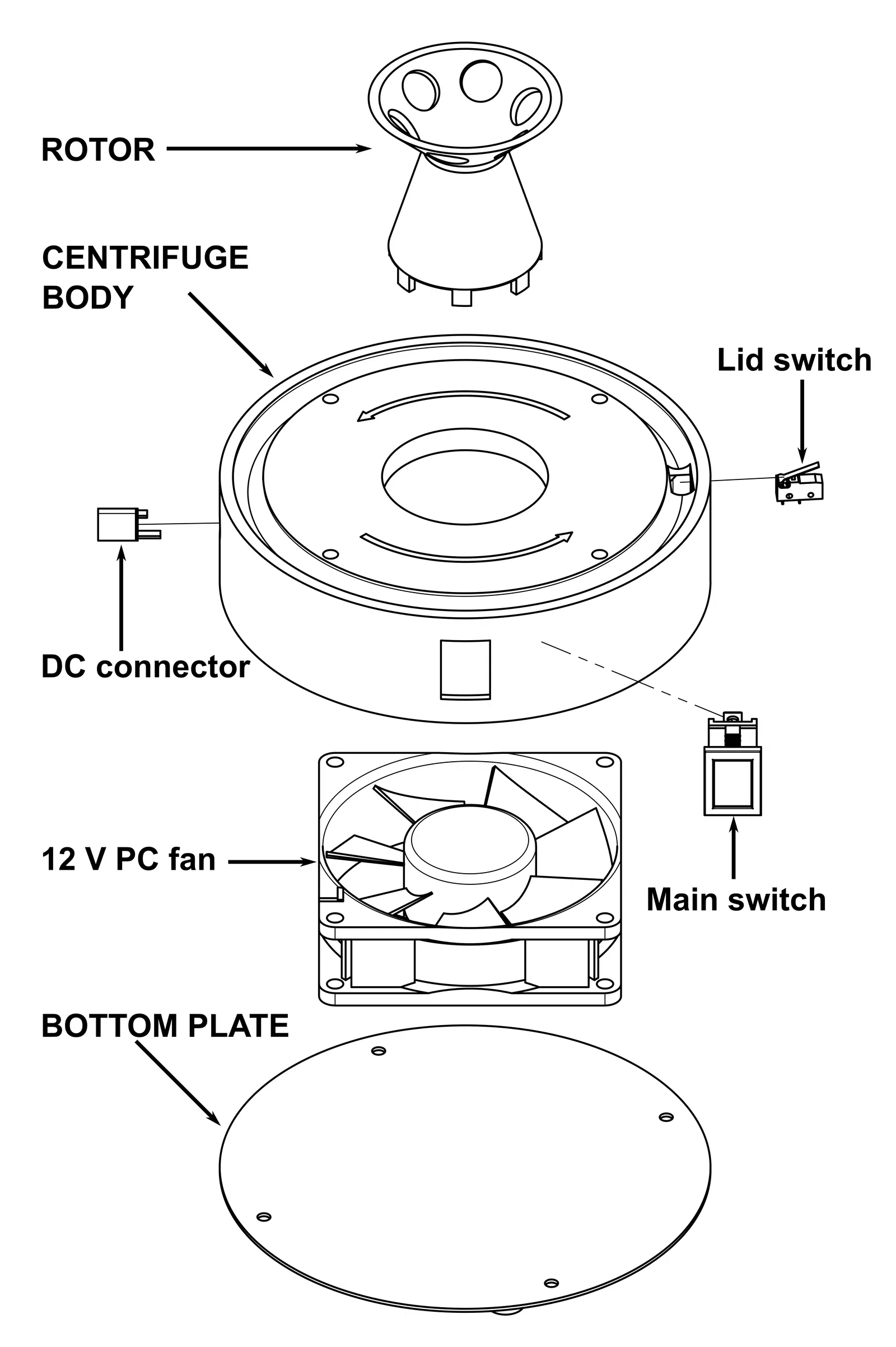

Khi một trong mấy cái máy đó bị hư, tui mới nhận ra là mấy cái máy sơ khai này mắc cỡ nào. Cái đó làm tui nảy ra ý tưởng thiết kế một cái đơn giản, dùng đồ in 3D và mấy linh kiện rẻ tiền mua sẵn (quạt tản nhiệt PC 80mm, hộp đựng thực phẩm, công tắc, nguồn điện).
Các hướng dẫn chi tiết về lắp ráp, thử nghiệm và xác nhận có thể tìm thấy tại liên kết sau (truy cập mở): https://www.hardware-x.com/article/S2468-0672(22)00073-6/fulltext hoặc đọc file pdf đính kèm.

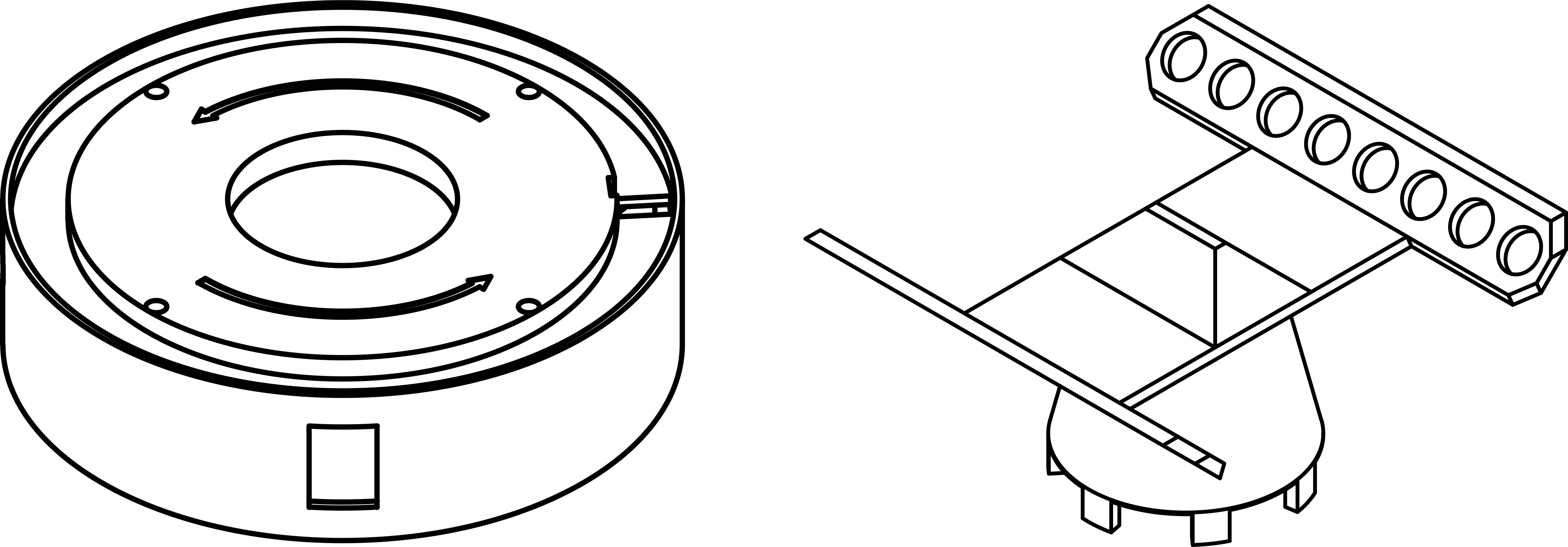

Không cần dùng support khi in mấy bộ phận in 3D. Tụi mình đã xài cái prototype đầu tiên in bằng PLA hơn một năm rưỡi mà không có vấn đề gì hết. Mấy bạn in cái rotor thì nhớ in 100% infill và z seam ngẫu nhiên để nó cân bằng nhất có thể.

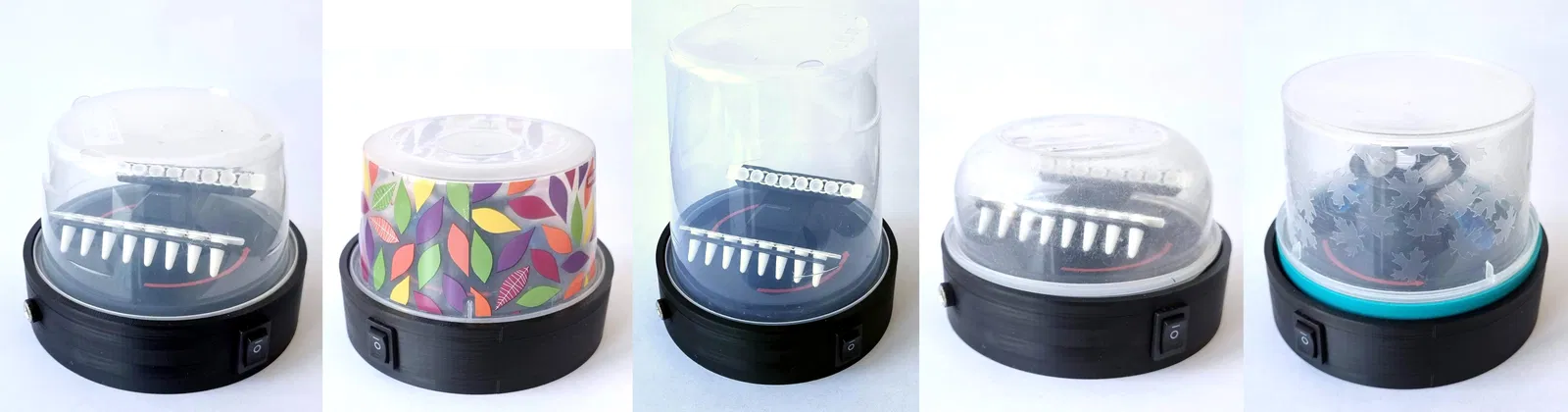

Cái máy ly tâm nhỏ xíu này chỉ chạy được tốc độ chậm thôi (2000 - 3000 RPM, tùy thuộc vào quạt bạn chọn), nhưng nhớ luôn đặt ống cho cân bằng và đừng bao giờ chạy máy mà không đậy nắp nha.
