Thước đo cân bàn cho Prusa MK3/MK4 mod ống silicon / Nylock

Lưu ý: Nếu bạn đang dùng máy MK4 với các bộ phận chống giãn nở nhiệt mới bên dưới bàn nhiệt, bạn không cần cái này. Còn không, hãy đọc tiếp.

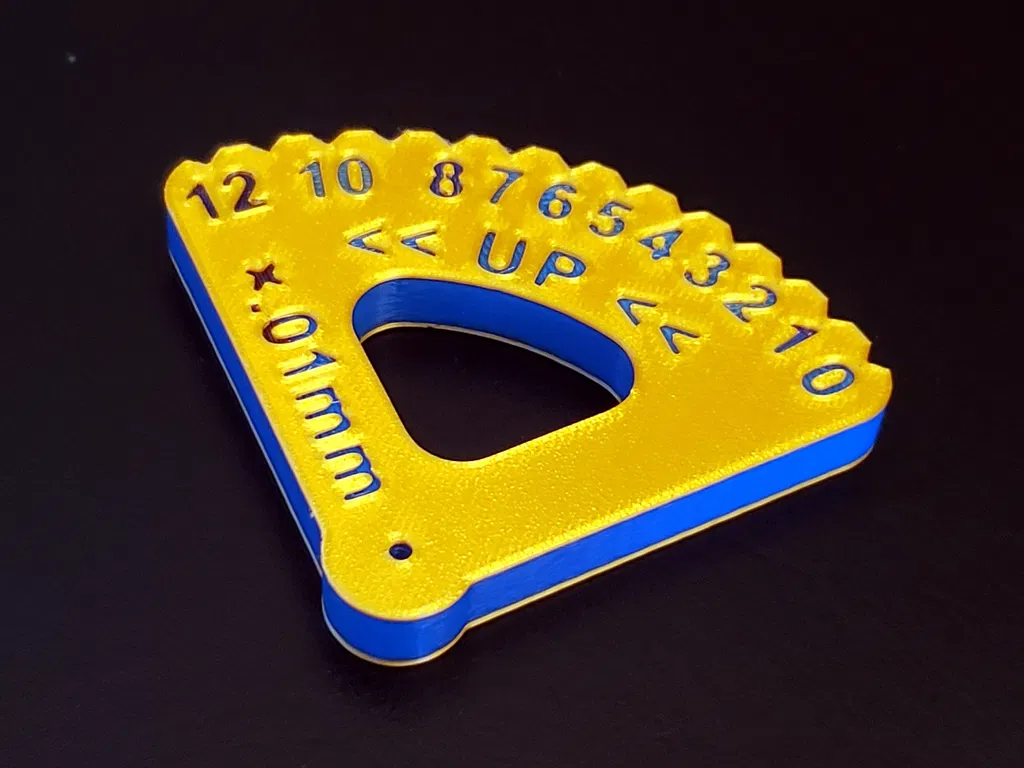

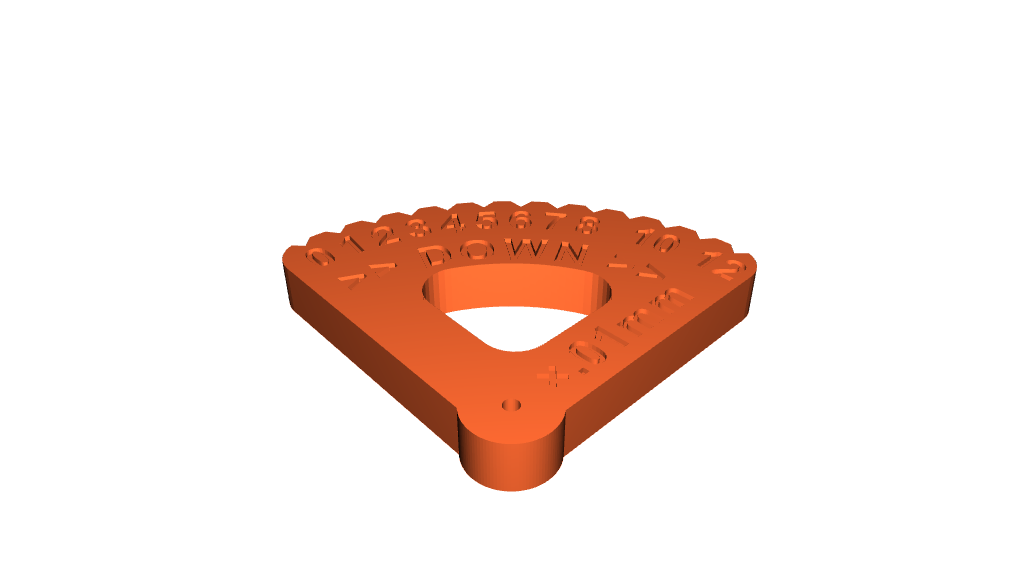

Cái thước đo này dùng tay cầm của lục giác để làm kim chỉ vào thang đo hiển thị sự thay đổi độ cao của ốc cân bàn theo từng nấc 0.01 mm. Sau khi xem qua các thước đo tương tự, tôi muốn tạo ra một cái ít tốn vật liệu hơn và không có bộ phận chuyển động.

Tính năng cân bàn lưới tự động của Prusa tạo ra lớp đầu tiên đồng đều trên mâm in, nhưng "cân bằng" không có nghĩa là "phẳng". Độ phẳng trở nên quan trọng nếu bạn cần ghép hai bề mặt của các bộ phận đã được in trên mâm in. Lúc này, các điểm không bằng phẳng sẽ lộ rõ.

Cách thông thường để bù đắp cho sự không bằng phẳng là thay thế tám bộ đệm kim loại xung quanh cạnh bàn nhiệt bằng các đai ốc Nylock, giữ lại bộ đệm kim loại ở giữa. Sau đó, sử dụng Octoprint hoặc Pronterface để lấy dữ liệu độ cao bàn 7x7, điều chỉnh các ốc vít để giảm thiểu sự khác biệt đo được so với tâm, rồi khóa các ốc vít lại bằng đai ốc Nylock.

Một cách tốt hơn là sử dụng mod cân bàn bằng ống silicon của Daniel Schweinert (xem thêm video YouTube). Về cơ bản, bạn thay thế các bộ đệm kim loại 6 mm bằng các đoạn ống silicon dài 10 mm làm bộ đệm nén, cũng giữ lại bộ đệm kim loại ở giữa. Khi đó, bạn không cần chui xuống dưới bàn nhiệt để siết đai ốc; chỉ cần siết các ốc vít vào các bộ đệm silicon đã nén. Ống silicon nên có đường kính ngoài 8 mm và đường kính trong 3 mm.

Cách sử dụng

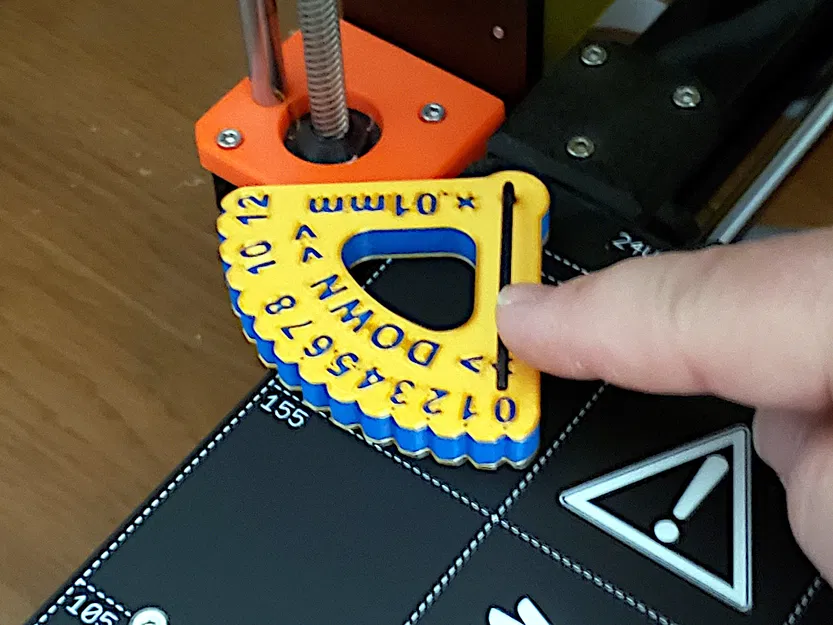

1. Cắm đầu ngắn của lục giác vào thước đo ở mặt có nhãn UP hoặc DOWN, tùy thuộc vào hướng bạn đang điều chỉnh ốc.
2. Cắm đầu ngắn của lục giác vào đầu ốc.
3. Đặt thước đo sao cho tay cầm của lục giác chỉ vào số 0.
4. Xoay lục giác theo ý muốn. Thang đo hiển thị các bước 0.01 mm.

Cài đặt in

Máy in: Prusa I3 MK3S

Độ phân giải: Lớp 0.3 mm

Ruột (Infill): 15% gyroid

Nhựa in (Filament): PLA

Ghi chú:

Để thang số dễ đọc, hãy cài đặt slicer tạm dừng để đổi sang màu nhựa in khác ở lớp thứ ba từ dưới lên (ngay trước lớp che chữ), và đổi lại màu ban đầu ở lớp trên cùng có chữ.
