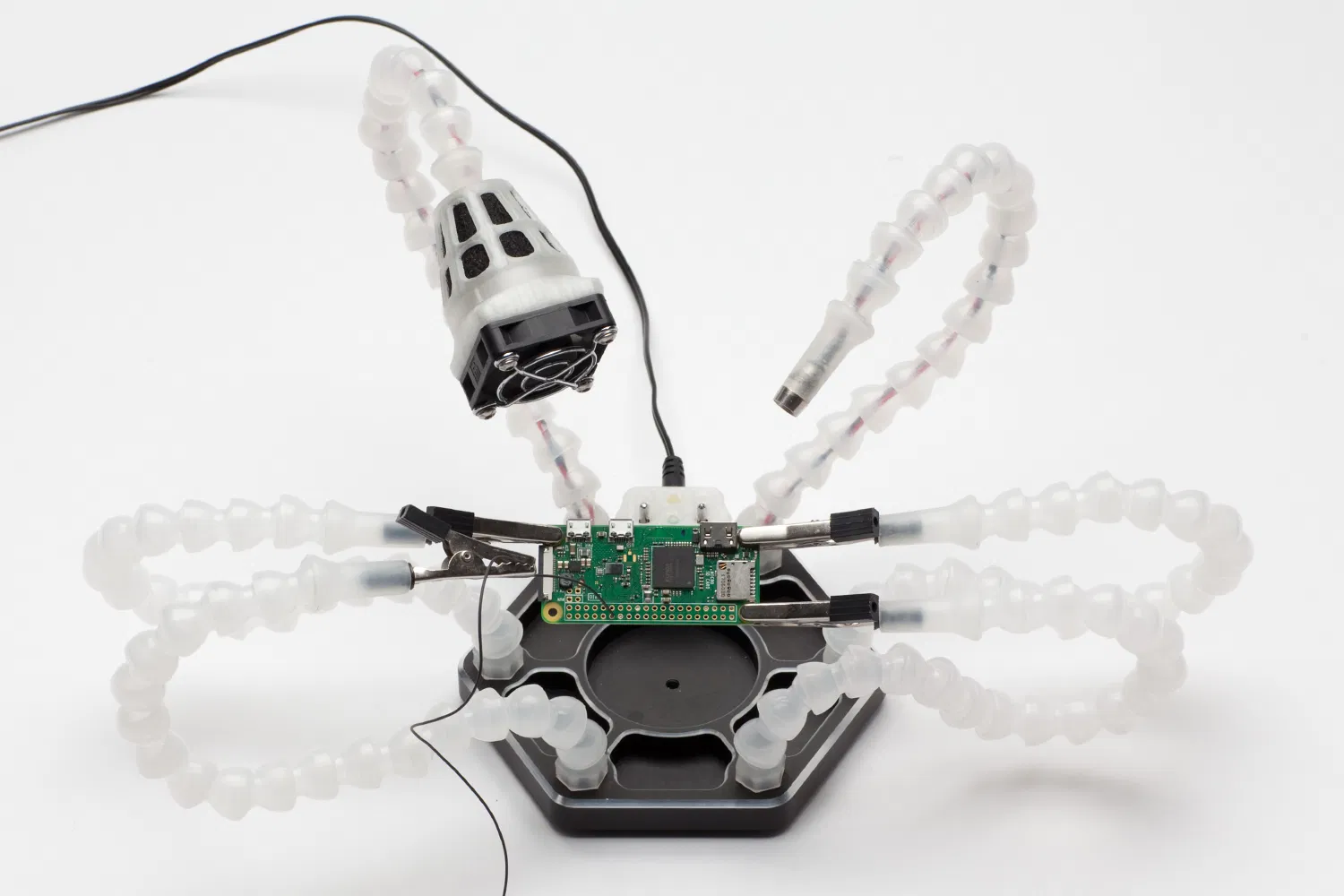

Phụ kiện cho tay thứ sáu, ba tay

Thiết kế này dựa trên các bộ kit sử dụng quạt nhỏ và đèn pin.

Quạt được cho là làm mát các mối hàn và thổi bay khói hàn. Thổi thẳng vào mặt bạn luôn. Vì vậy, tôi đã tìm kiếm một máy hút khói nhỏ có thể in 3D được. Các máy hút khói nhỏ mà tôi tìm thấy có bộ lọc ở phía trước. Điều này hoạt động tốt với các quạt lớn trong xưởng, nhưng quạt nhỏ phải hoạt động vất vả hơn nhiều để khắc phục tình trạng giảm lượng khí nạp. Lưu lượng khí giảm, hiệu quả cũng giảm và tuổi thọ bị rút ngắn. Khó mà nói kích thước lưới, độ dày và bề mặt của bộ lọc trong một bộ như vậy có hiệu quả hay không.

Thông thường, các bộ kit này là một mớ hỗn độn các bộ phận. Phần đế bằng nhôm và các cánh tay linh hoạt được bán trực tuyến. May mắn thay, tôi đã tìm thấy một phiên bản đen trắng trên AliExpress không có quạt và đèn.

Cách tiếp cận của tôi...

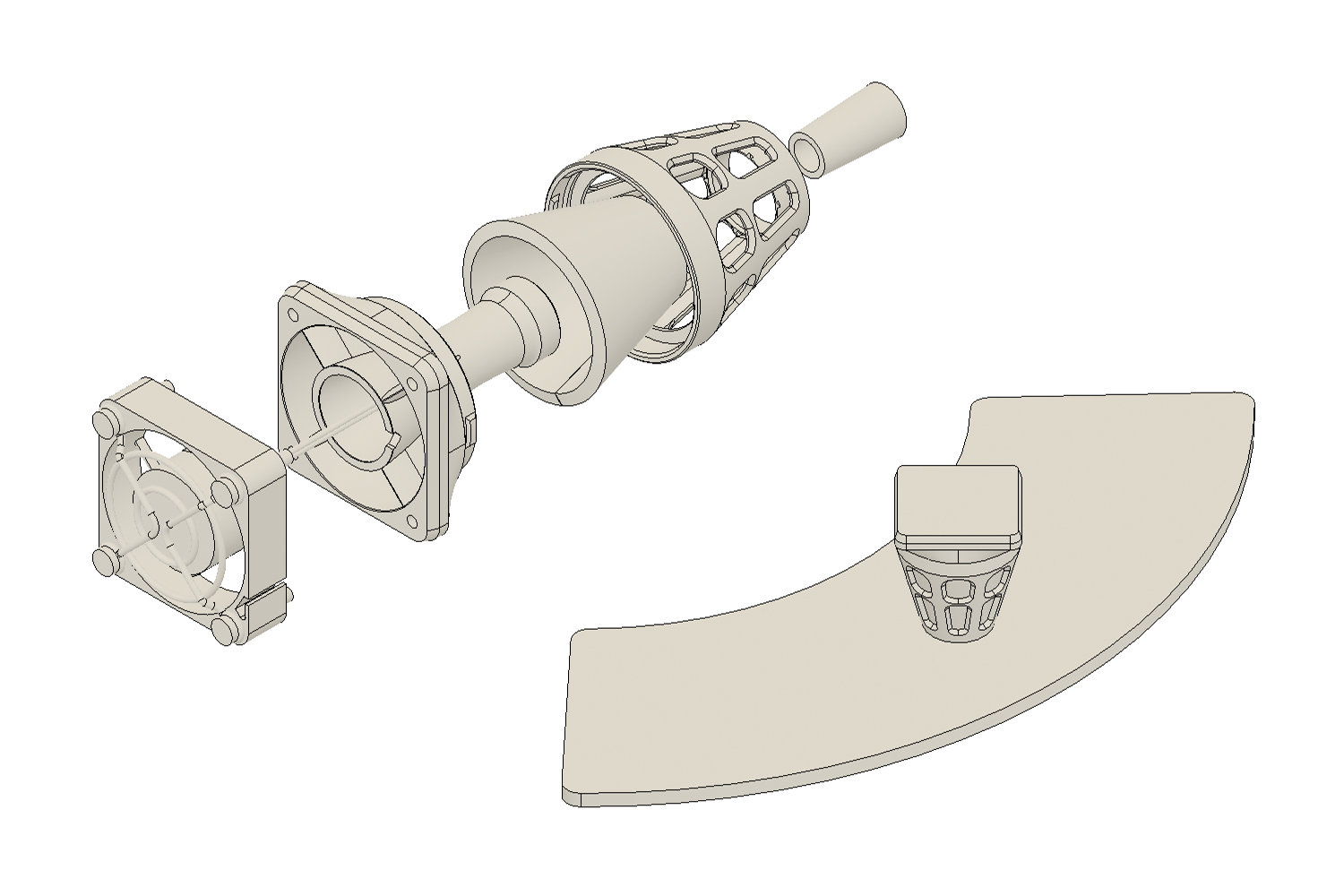

• Đặt bộ lọc ở phía sau quạt. Nghiêng bộ lọc để khói và các hạt đi một quãng đường dài hơn để được giữ lại bên trong bộ lọc. Tăng gấp đôi diện tích bề mặt của bộ lọc, để quạt không phải cung cấp thêm áp lực làm giảm thể tích khí.
• Thiết kế giá đỡ bộ lọc và phần профілю bên trong dựa trên các nguyên tắc khí động học để luồng không khí tốt. Tối ưu hóa hình học để in bằng đầu phun 0.4.

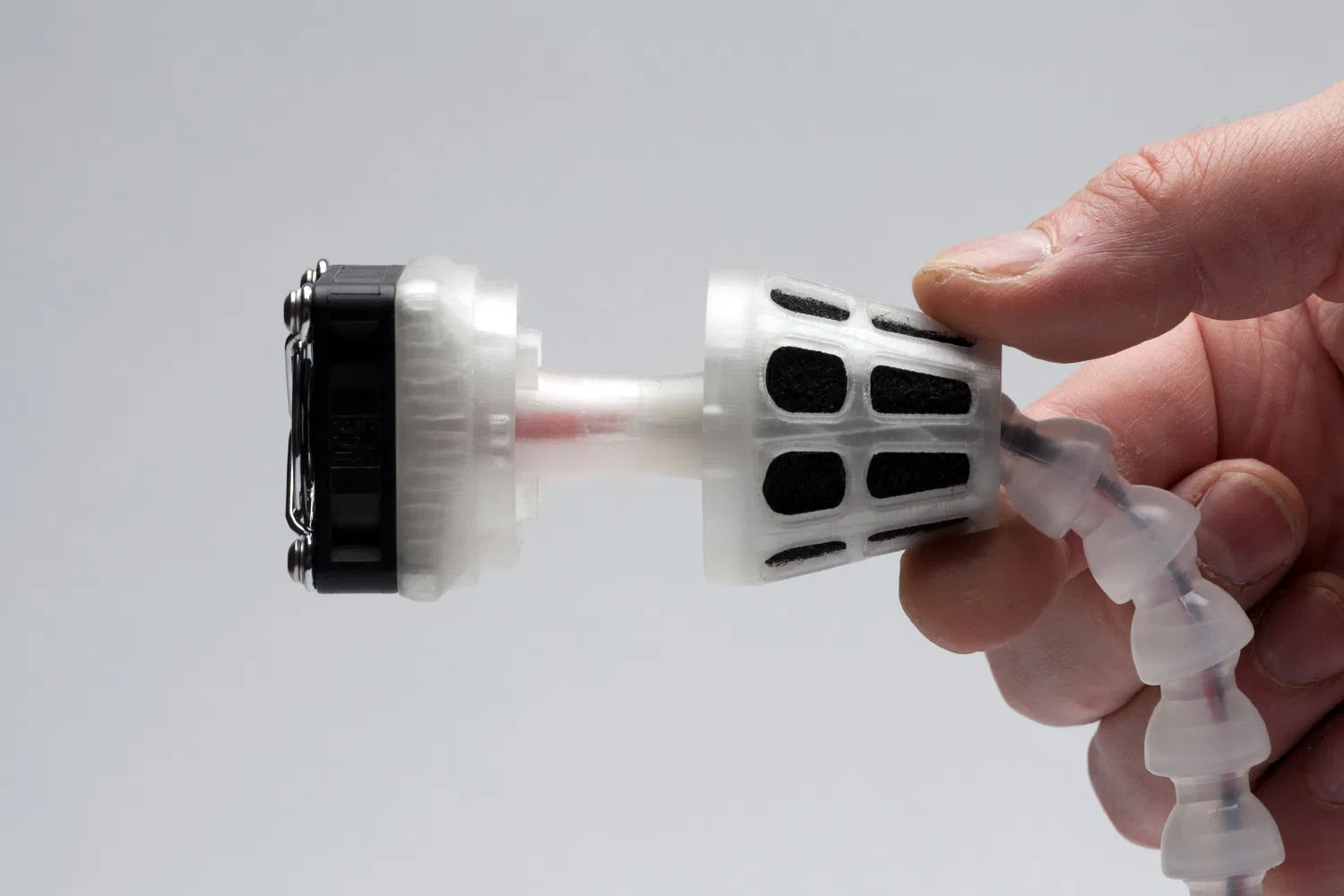

• Vỏ xoay khóa với các móc nhỏ để giữ bộ lọc cố định.

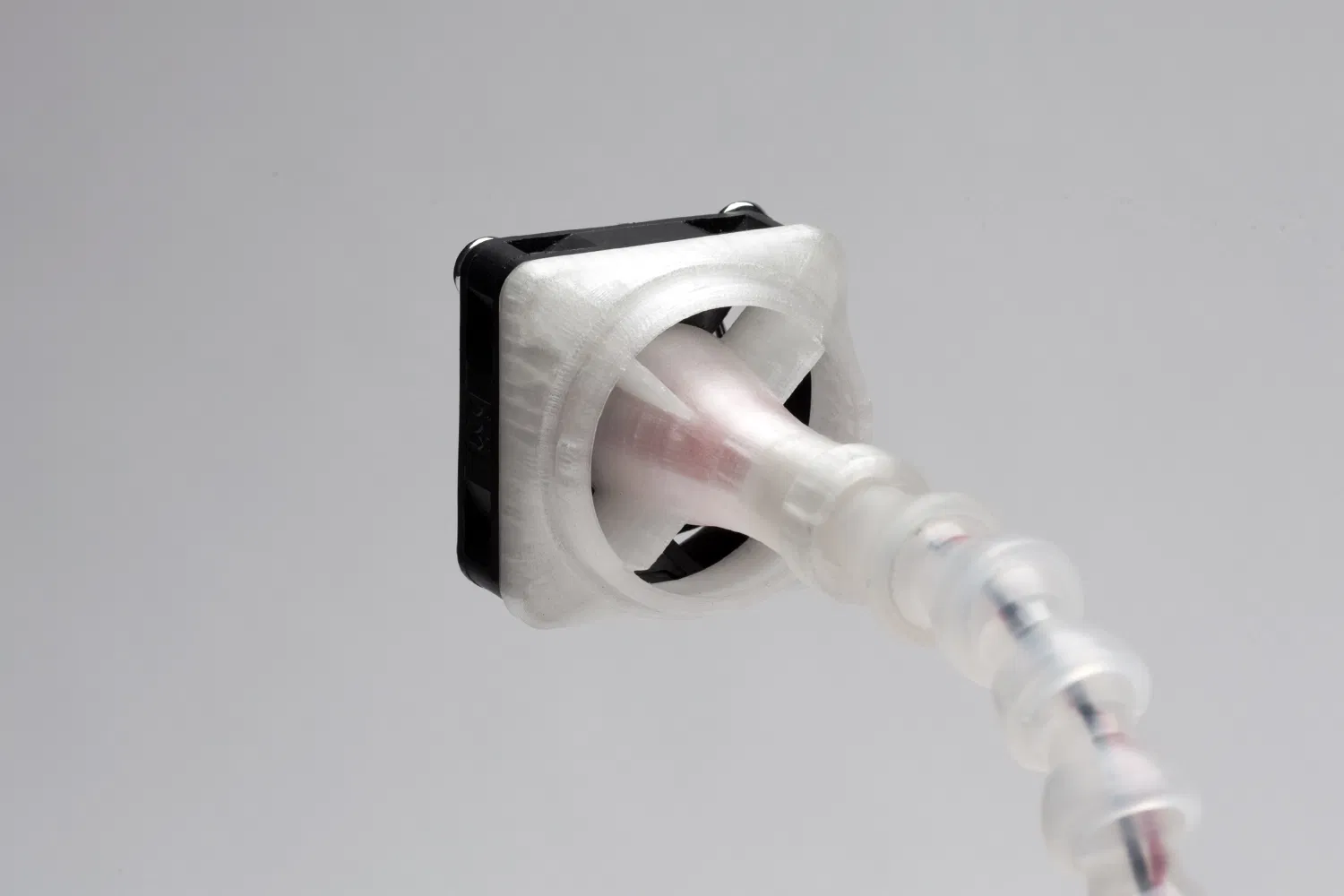

• Quạt 40mm để cân bằng hợp lý giữa sự nhỏ gọn và sức mạnh.

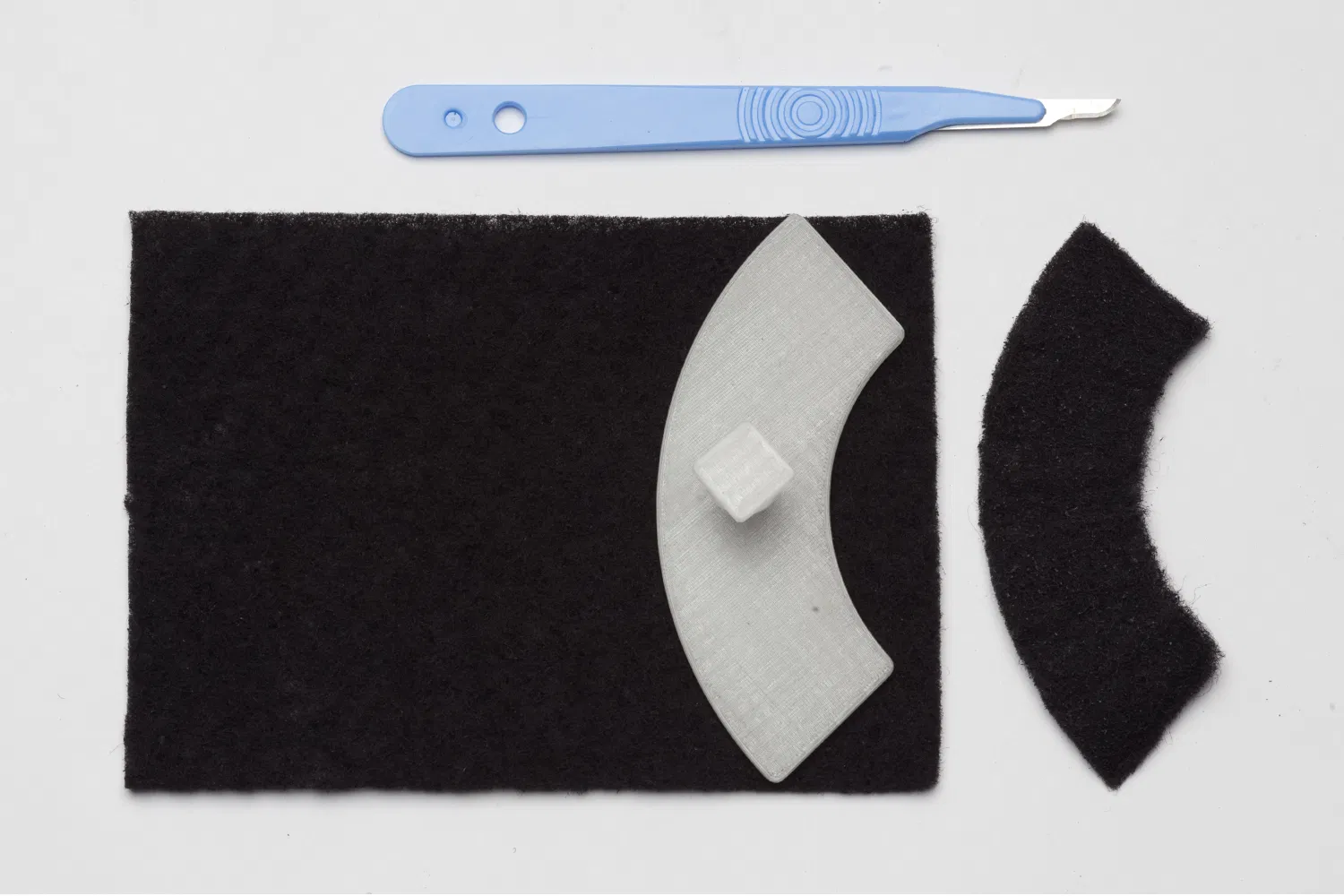

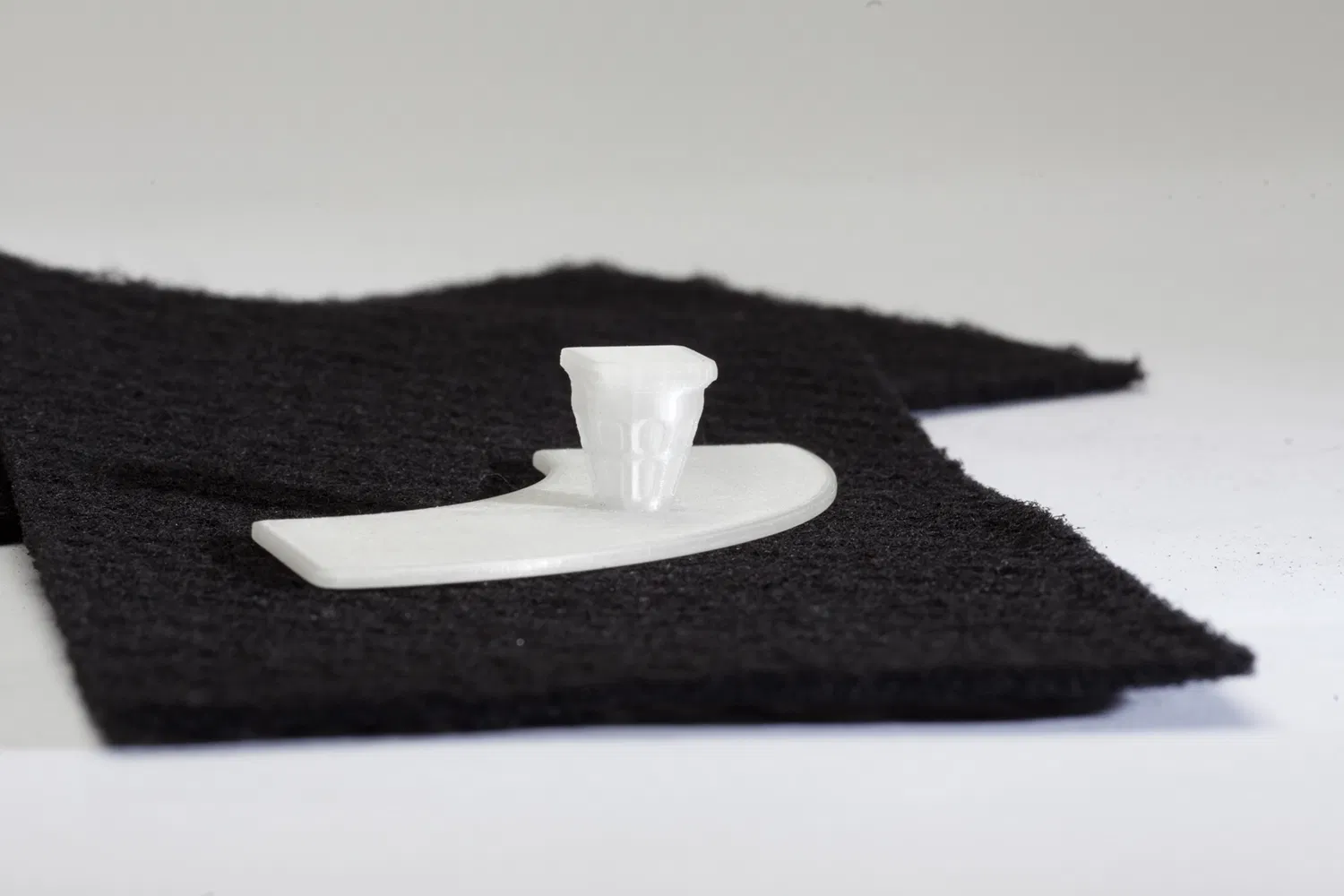

• Mẫu in 3D để cắt bộ lọc.

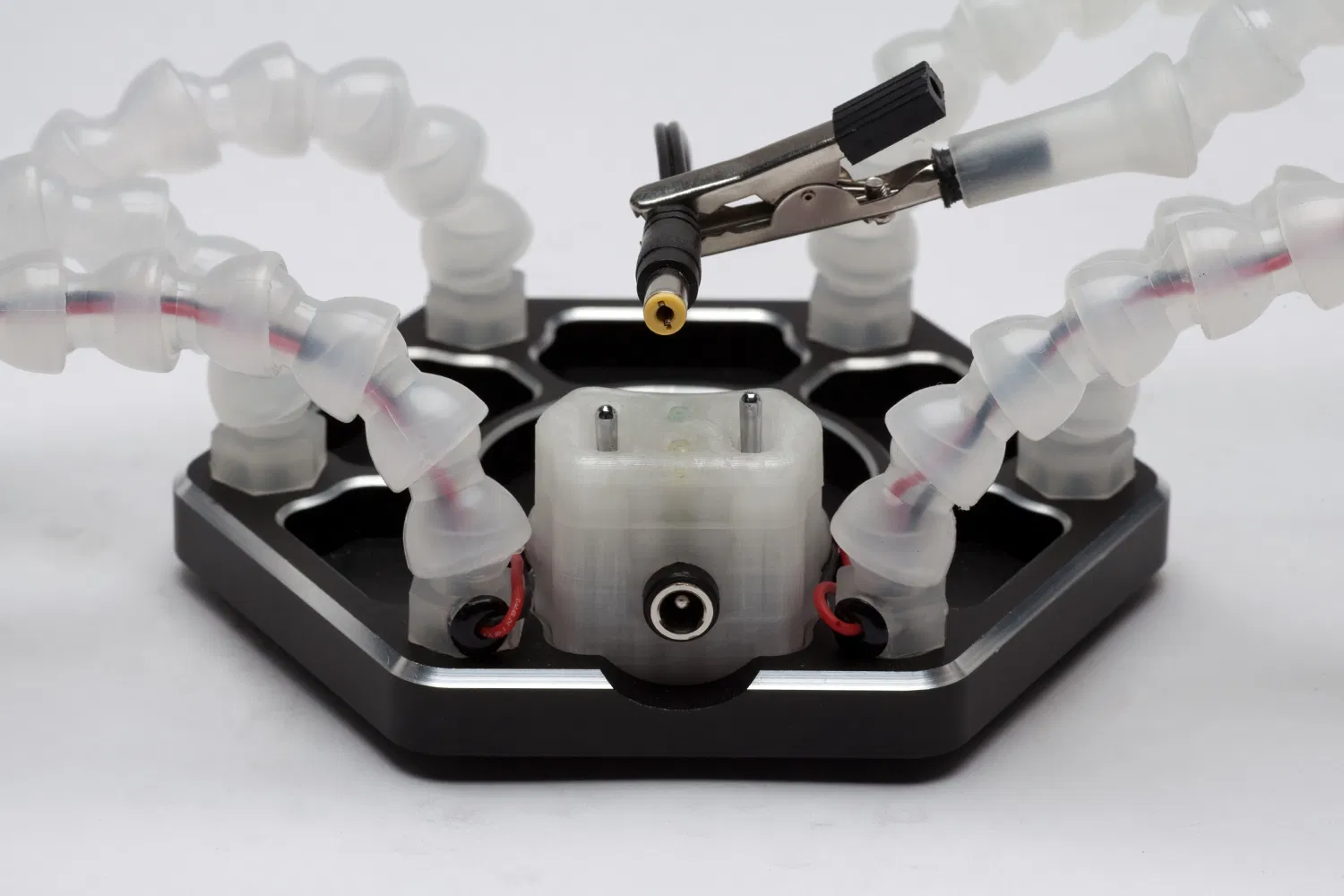

• Lỗ vít cho giá đỡ quạt và bộ chia nguồn. Không cần khoan trước, ren, hoặc đai ốc.
• Dây điện linh hoạt (silicone) đi qua ống và bộ chia.
• Đèn LED gắn phẳng trong một ống.

Danh sách vật liệu:

• Một miếng lọc than hoạt tính để lọc sạch. Lưới càng dày càng tốt. Dày 4 đến 5 mm.
• Quạt 40x40x10mm có lưới bảo vệ ngón tay. Loại Sunon V1 được sử dụng ở đây.
• Nguồn điện nhỏ như cục sạc điện thoại cũ với phích cắm/giắc cắm Ø5,5mm. 5V hoặc 12V tùy thuộc vào quạt và đèn của bạn.
• Đèn LED Ø 5mm. Tốt nhất nên mua loại có điện trở tích hợp, độ sáng Lm cao và nhiệt độ màu +4000K.
• Giá đỡ LED dạng ren vặn. Đường kính lỗ xuyên 6mm đến 7mm sẽ vừa với ống nhựa.
• Ổ cắm/giá đỡ LED có lỗ xuyên Ø 8mm. Loại ren vặn cũng được.
• Đèn LED báo Ø 3mm. Tốt nhất nên mua loại có điện trở tích hợp. Đèn LED báo là tùy chọn để kết nối với công tắc. Dán chúng vào các lỗ tròn nhỏ của nắp. Một đèn LED để báo nguồn điện đang được cắm vào ổ cắm AC. Sử dụng đèn thứ hai để báo quạt đang chạy.
• Hai công tắc gạt cơ bản, một cho quạt, một cho đèn. Kích thước thân tối đa: rộng 15mm, sâu 8mm và cao 15mm. Bán kính lỗ xuyên là Ø6mm. Loại cực đơn hoặc cực kép đều được.
• Một mét dây điện, hai màu, 0,25 mm2 hoặc 24AWG.
• Bốn vít M3 x 16mm và một vít M3x6mm với vòng đệm 6mm.

Về các tệp...

• Thiết kế gốc bằng Fusion360 được bao gồm.

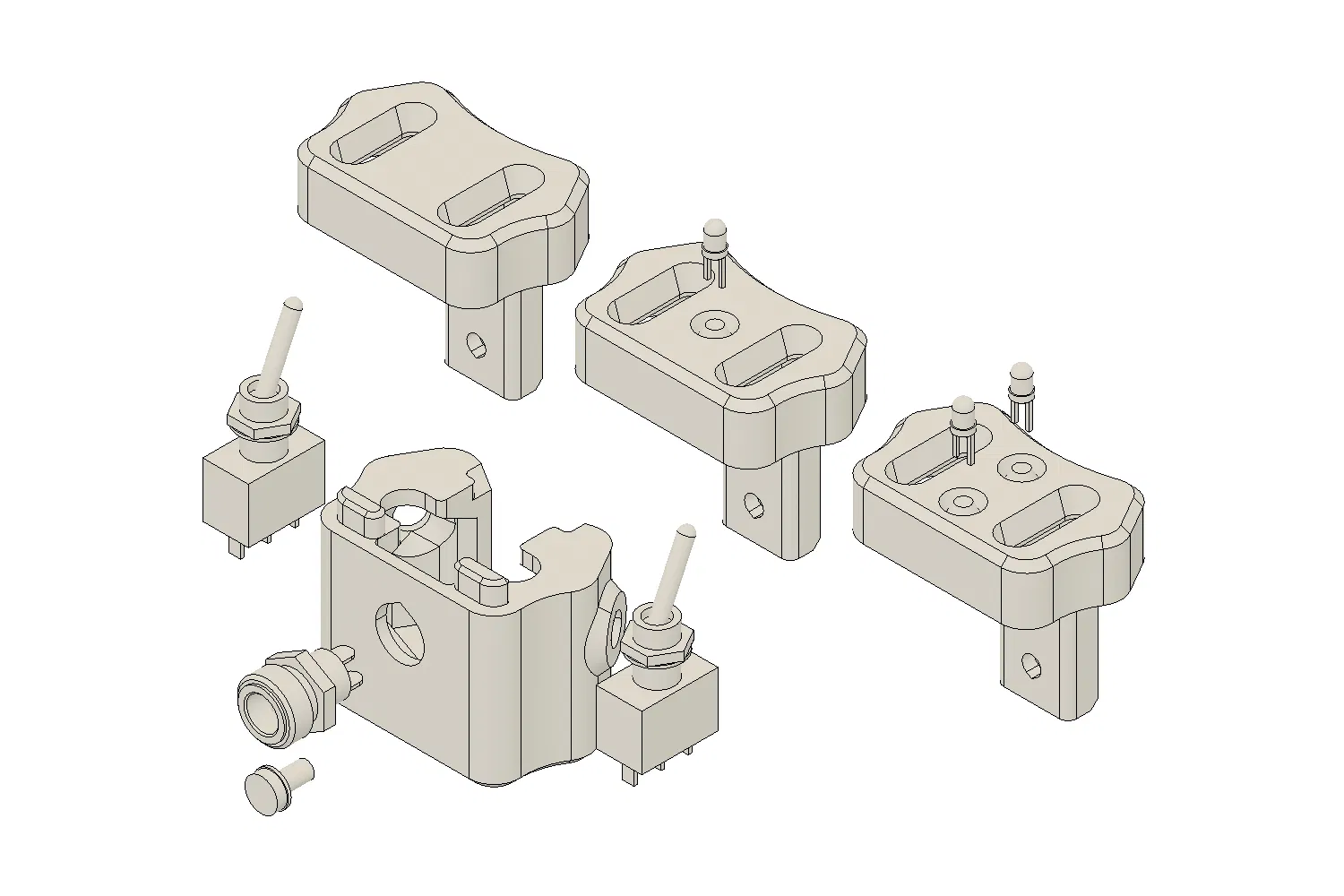

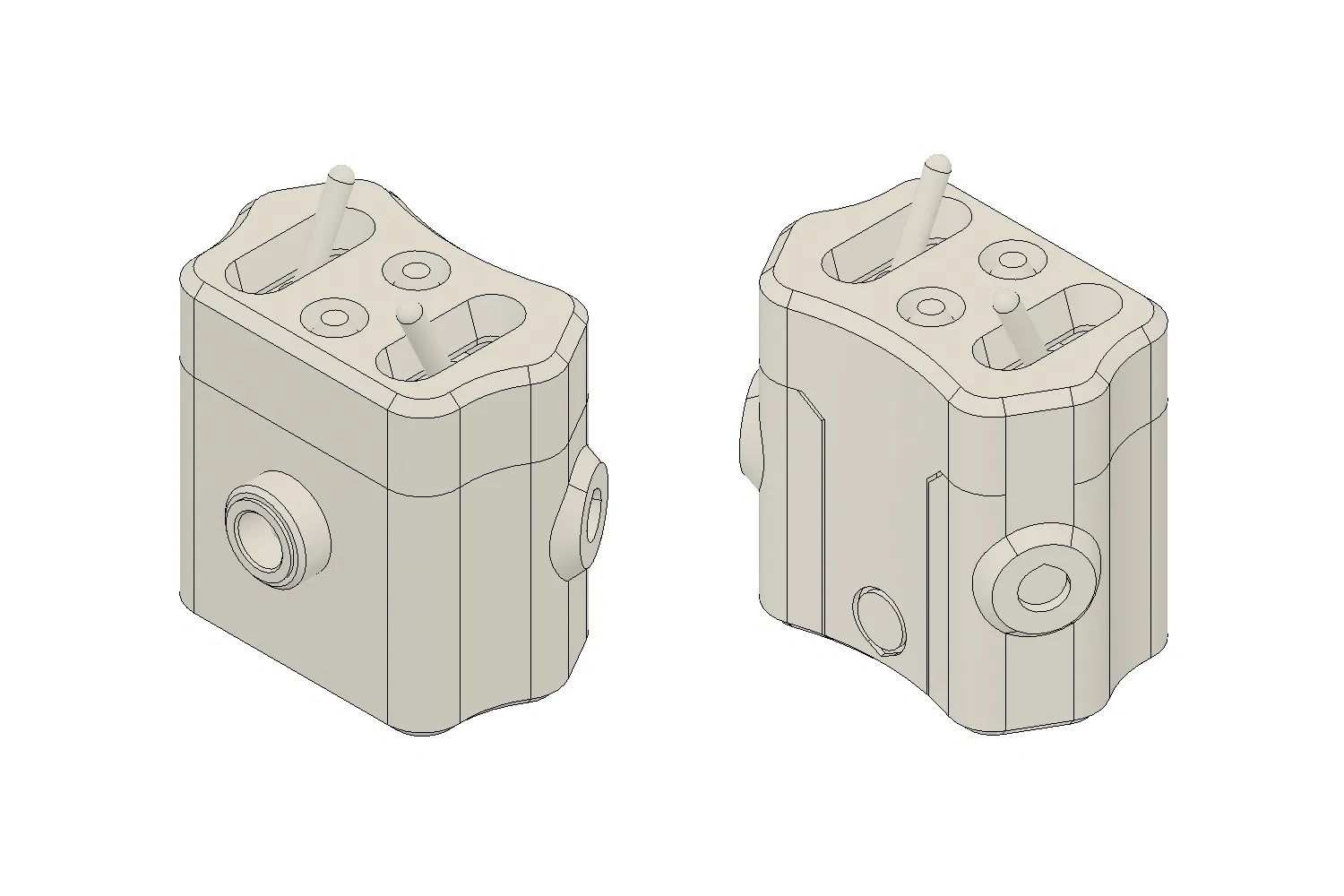

• Nắp bộ chia cho 0, 1 hoặc 2 đèn LED để lựa chọn.
• Xóa các nắp bạn không muốn sử dụng trong tệp 3MF.

Chúc vui vẻ! David

Hướng dẫn in

• Thiết kế được tối ưu hóa cho đầu phun 0.40mm tiêu chuẩn.
• In ít nhất 3 lớp vỏ để đạt đủ độ bền.
• Mẫu được hiển thị in bằng nGen của Colorfabb.
