Giá đỡ cuộn dây in gắn trên đỉnh Creality K1 & K1C (phiên bản 2 mới) cho TPU, v.v.

Tại sao bạn có thể cần cái này?

Sau khi tôi thiết kế giá đỡ cuộn dây in gắn trên đỉnh để máy Creality K1 Max của tôi có thể in TPU ổn định hơn, tôi đã nhận được nhiều yêu cầu cho một mô hình tương tự để sử dụng với K1 và đây là nó!

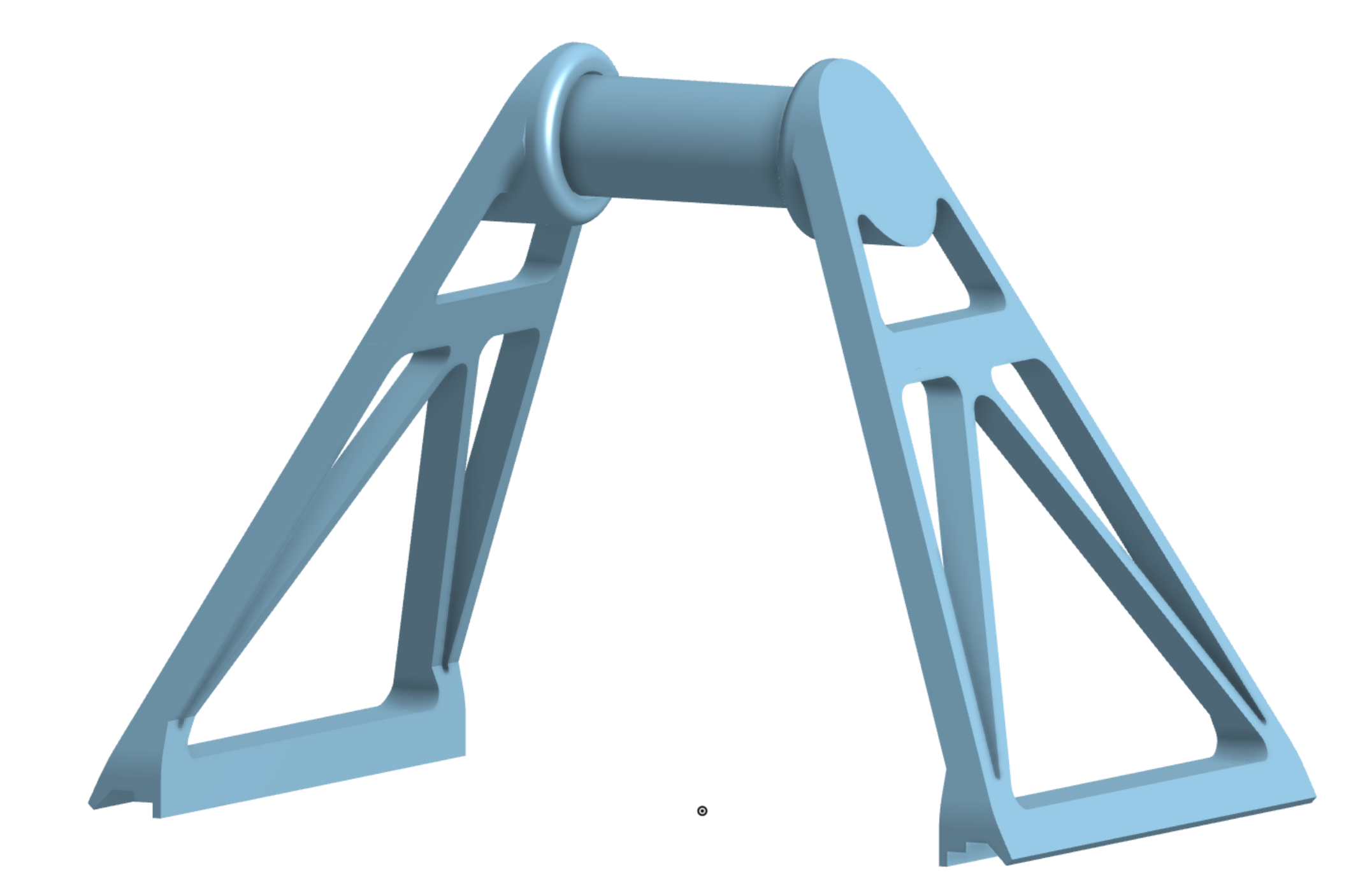

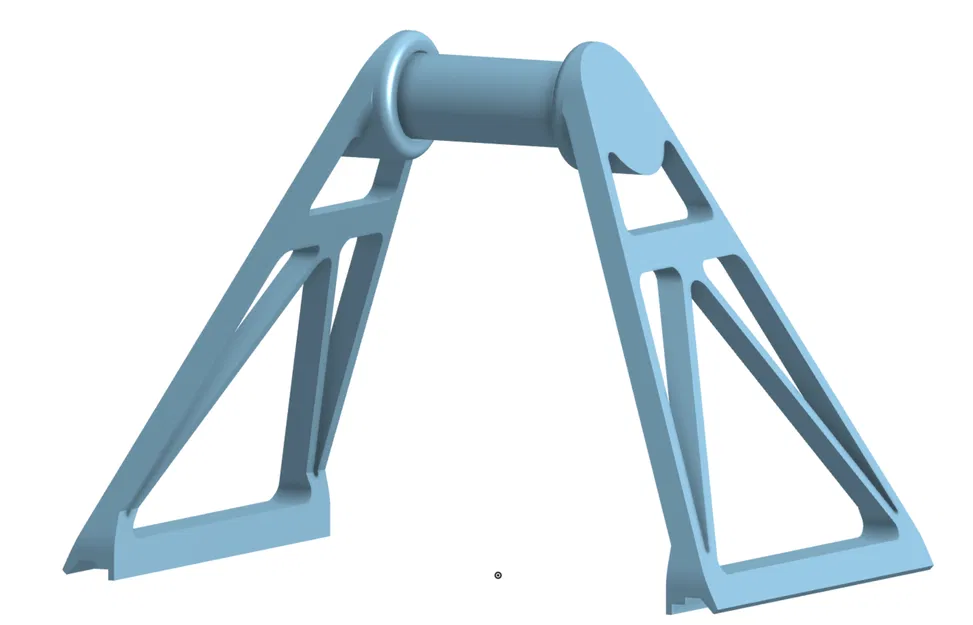

Cái này sẽ cho phép dây tóc được dẫn trực tiếp đến bộ đùn, nhờ đó loại bỏ ma sát xảy ra khi cấp qua ống Bowden.

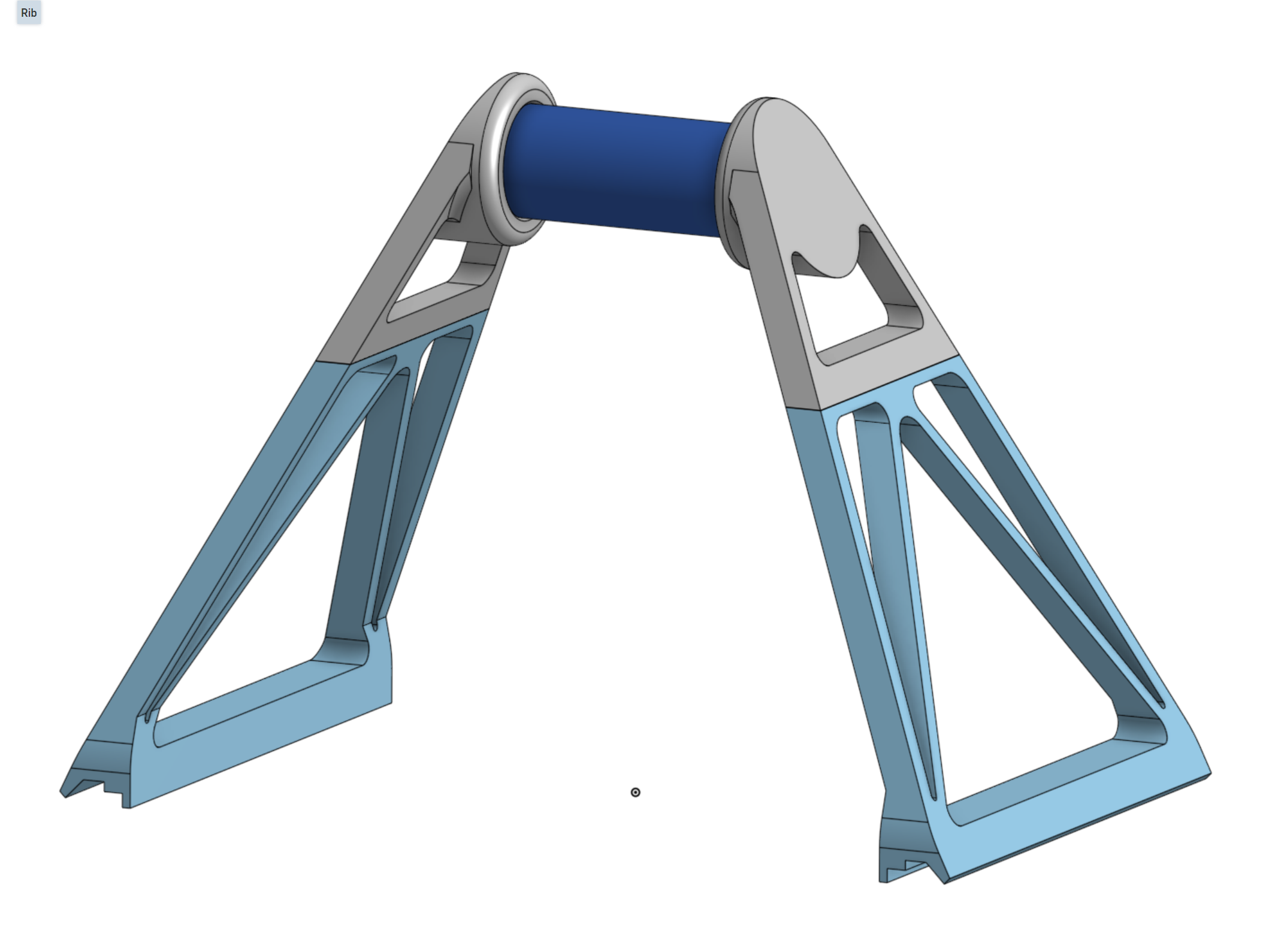

Nền tảng in tương đối nhỏ của K1 & K1C có nghĩa là đây là thiết kế 5 phần, điều này là cần thiết để duy trì khoảng hở với đỉnh máy in.

Mặc dù nó có thể được sử dụng để cấp bất kỳ loại dây tóc nào không yêu cầu nắp kính trên cùng phải đặt đúng vị trí, nhưng nó có thể không phù hợp cho các bản in tốc độ cao (có thể có vấn đề rung động) hoặc các bản in có kích thước lớn, nơi quán tính có thể làm cho cuộn dây tóc nhả ra quá nhiều dây tóc!

LƯU Ý: Giá đỡ cuộn dây được thiết kế cố tình để vừa khít. một số người dùng đã báo cáo rằng (do dung sai in) giá đỡ của họ bị chặt. Nếu bạn không đẩy hết cỡ vào chân đế ở mỗi bên thì chân đế sẽ có vẻ quá lớn để vừa với khe hở của máy in. Nếu bản in của bạn quá chặt, chỉ cần chà nhám một chút ở chu vi mỗi đầu của giá đỡ cuộn dây cho đến khi bạn có được độ khít vừa vặn. Nếu điều này xảy ra thường xuyên, tôi sẽ phát hành một giá đỡ cuộn dây nhỏ hơn một chút để phù hợp với sự thay đổi của bản in.

Hướng dẫn in

Các bộ phận bên (cần 2 chiếc) nên được đặt trên khay in với bề mặt phẳng lớn của bộ phận tiếp xúc với khay in.

Các bộ phận trên cùng (cần 2 chiếc) cũng nên được đặt trên khay in với bề mặt phẳng lớn của bộ phận tiếp xúc với khay in.

Cuộn dây tóc nên được đặt trên khay in ở vị trí thẳng đứng.

Cài đặt in được đề xuất

Nozzle: 0.4 Lớp cao: 0.2 Chu vi: 3 Lớp trên/dưới: 4 Infill: 15% Không cần Supports

Tôi đã in bằng Hyper PLA trên khay in dạng vân với không cần hỗ trợ bám dính khay in nhưng nhiệt độ bàn in là 55 độ C để đảm bảo nó cố định.

Việc lắp ráp yêu cầu 8 con vít tự tapping đầu pan 4mm, dài 15mm hoặc tương tự để gắn các giá đỡ bên vào giá đỡ cuộn dây tóc.

Vui lòng lưu ý rằng bạn có thể phải dùng một chút lực lần đầu tiên lắp cuộn dây tóc vì tôi đã cố tình làm cho nó khít chặt.

N.B.

Bạn sẽ cần phải để một ít dây tóc trong cảm biến hết dây tóc hoặc thay vào đó rút phích cắm cảm biến hết dây tóc khi sử dụng giá đỡ này để cấp dây tóc.

Nếu bạn thích cái này thì vui lòng nhớ nhấn nút like.

Ghi chú sửa đổi

V1 được sản xuất mà không có khả năng thử nghiệm thiết kế vì tôi không sở hữu K1. Vì lý do này, tôi đã tạo 2 phiên bản của phần trên. Phiên bản đầu tiên cung cấp cùng một khoảng hở mà tôi biết là cần thiết cho K1 Max, phiên bản thứ hai cung cấp thêm khoảng hở, mà tôi nghĩ K1 có thể cần do bộ đùn nhô lên trên đỉnh máy in.

V2 được sản xuất sau phản hồi ban đầu rằng khoảng hở bổ sung được đề cập ở trên thực sự là cần thiết. V2 hiện cung cấp cùng một khoảng hở bổ sung như mô hình ban đầu nhưng trông không quá xấu!
