Khuôn Mẫu Mã Hóa 6bit Ống Kính Leica M

Khuôn mẫu chính xác để mã hóa 6bit cho ống kính ngàm Leica M.

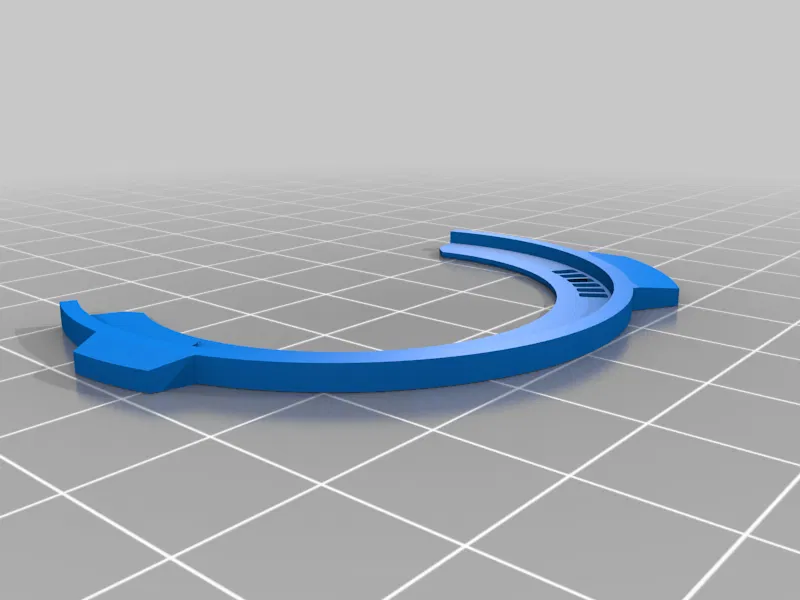

Nó được lấy cảm hứng từ "Leica M Coding Tool" hiện có nhưng cái đó không dùng được với tôi, nên tôi đã dùng thước kẹp để đo ngàm Leica M10 và tự thiết kế mô hình chính xác hơn từ đầu.

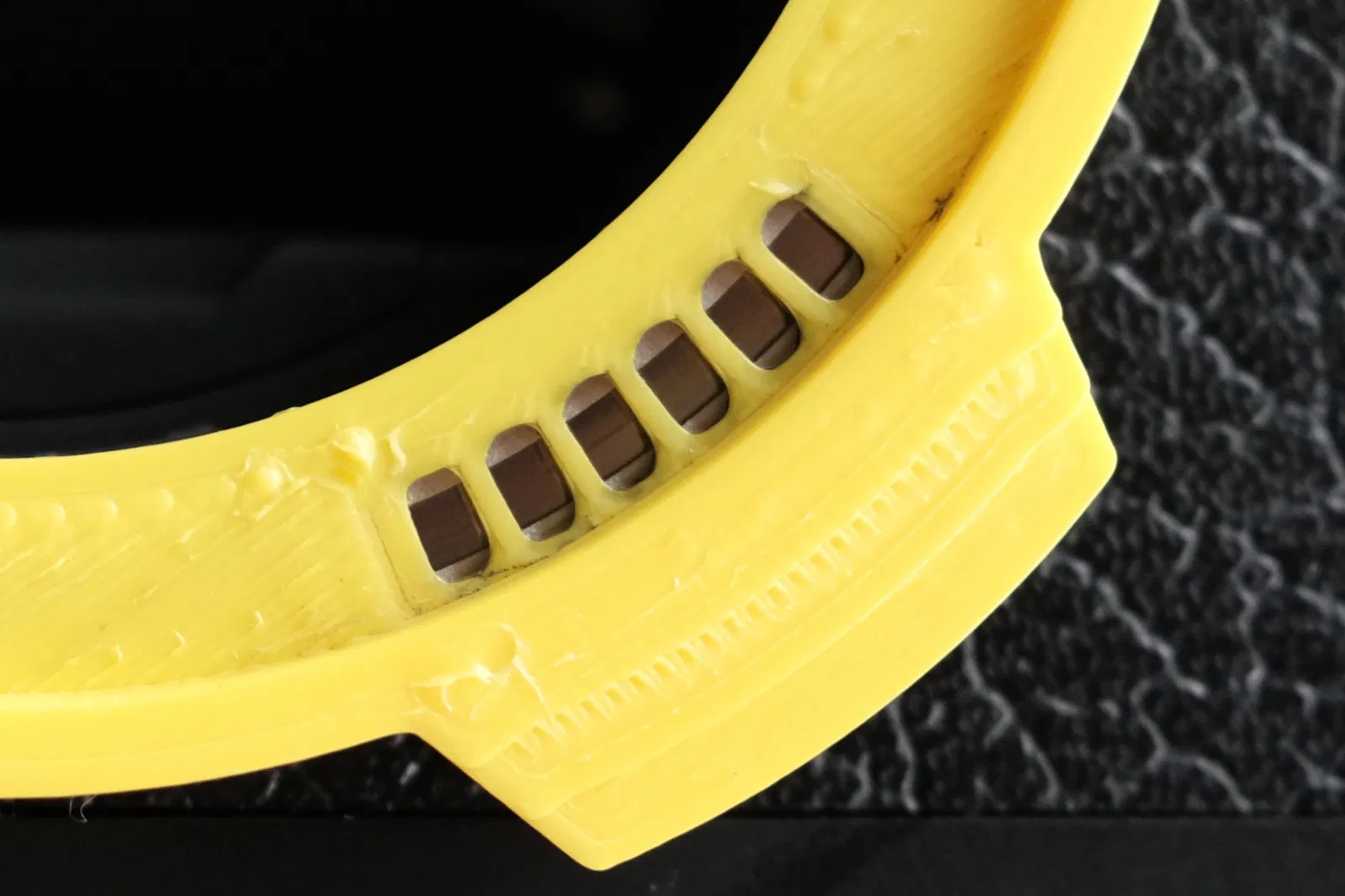

LƯU Ý: Để in chính xác các lỗ cắm 6bit, bạn cần đặt cài đặt in chậm hơn và chính xác hơn, đồng thời tính đến sự giãn nở của sợi nhựa. Vui lòng xem chi tiết trong phần Cài đặt in.

Phiên bản:

• V2C - chốt khóa hơi hẹp hơn, nên hoạt động tốt hơn trên ống kính Voigtlander
• V2C_II - chốt khóa rộng hơn một chút, cho ống kính có lỗ khóa rộng hơn so với ống kính Voigtlander
• V2D - thêm lỗ gần 6bit, khi đặt 3 lớp tường và chiều rộng đường 0.3mm - bản in bắt đầu từ lỗ và di chuyển đến các ổ cắm 6bit, cung cấp các ổ cắm in sạch hơn

Cách sử dụng:

• Hướng dẫn mã hóa ống kính 6bit trên devonbuy
• Danh sách mã Leica 6bit mở rộng (biên soạn bởi thành viên diễn đàn fredmiranda Thury)

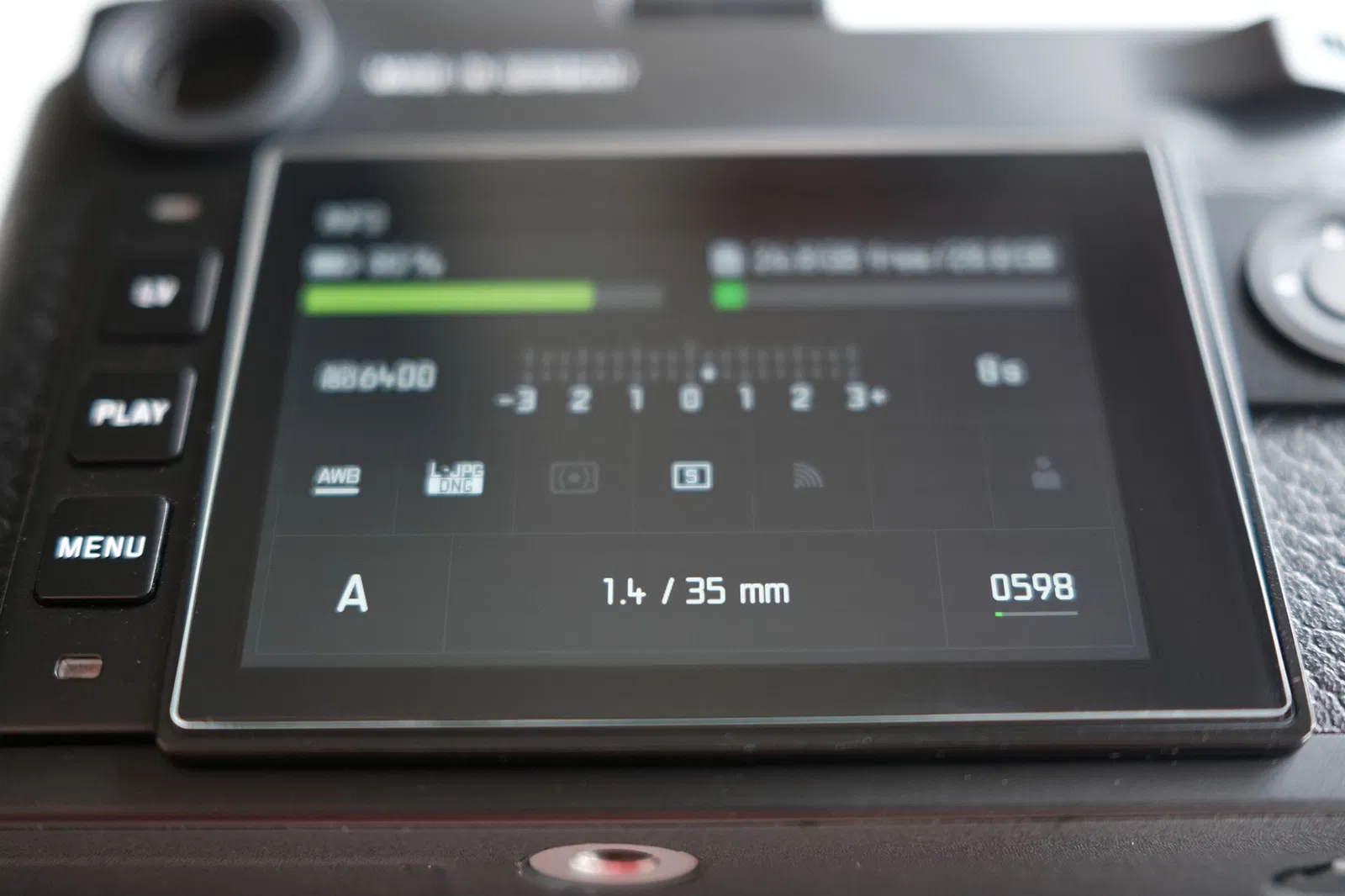

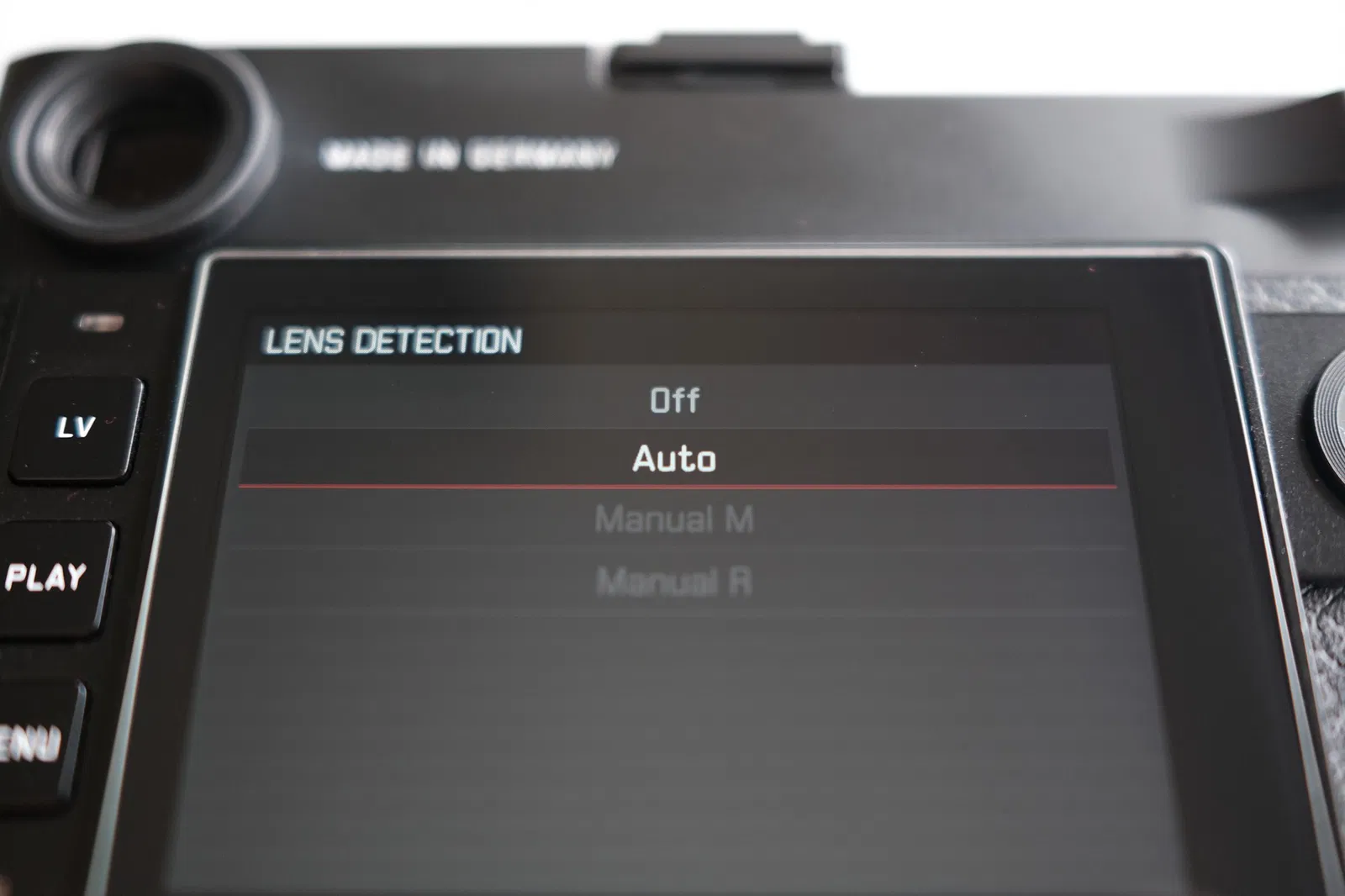

Tôi đã thử nghiệm độ chính xác của khuôn in (V2C) với các ống kính Voigtlander sau trên thân máy Leica M10 (với các mã được liệt kê) bằng sơn thủ công màu đen Mr.Metal Color:

• Voigtlander 28mm F2.8 II [00X0XX] - Summaron-M 28mm f/5.6 (tái bản)
• Voigtlander 35mm F2 Ultron [0XXXX0] - Summicron-M 35mm f/2 ASPH (II)
• Voigtlander 35mm F1.5 Nokton [0XXX0X] - Summilux-M 35mm f/1.4 ASPH
• Voigtlander 35mm F1.4 II S.C [00XX00] - Summilux-M 35mm f/1.4 steel rim
• Voigtlander 50mm F1 Nokton [0XXXXX] - Noctilux-M 50mm f/1
• Voigtlander 90mm F2.8 Apo [X00XX0] - Elmarit-M 90mm f/2.8

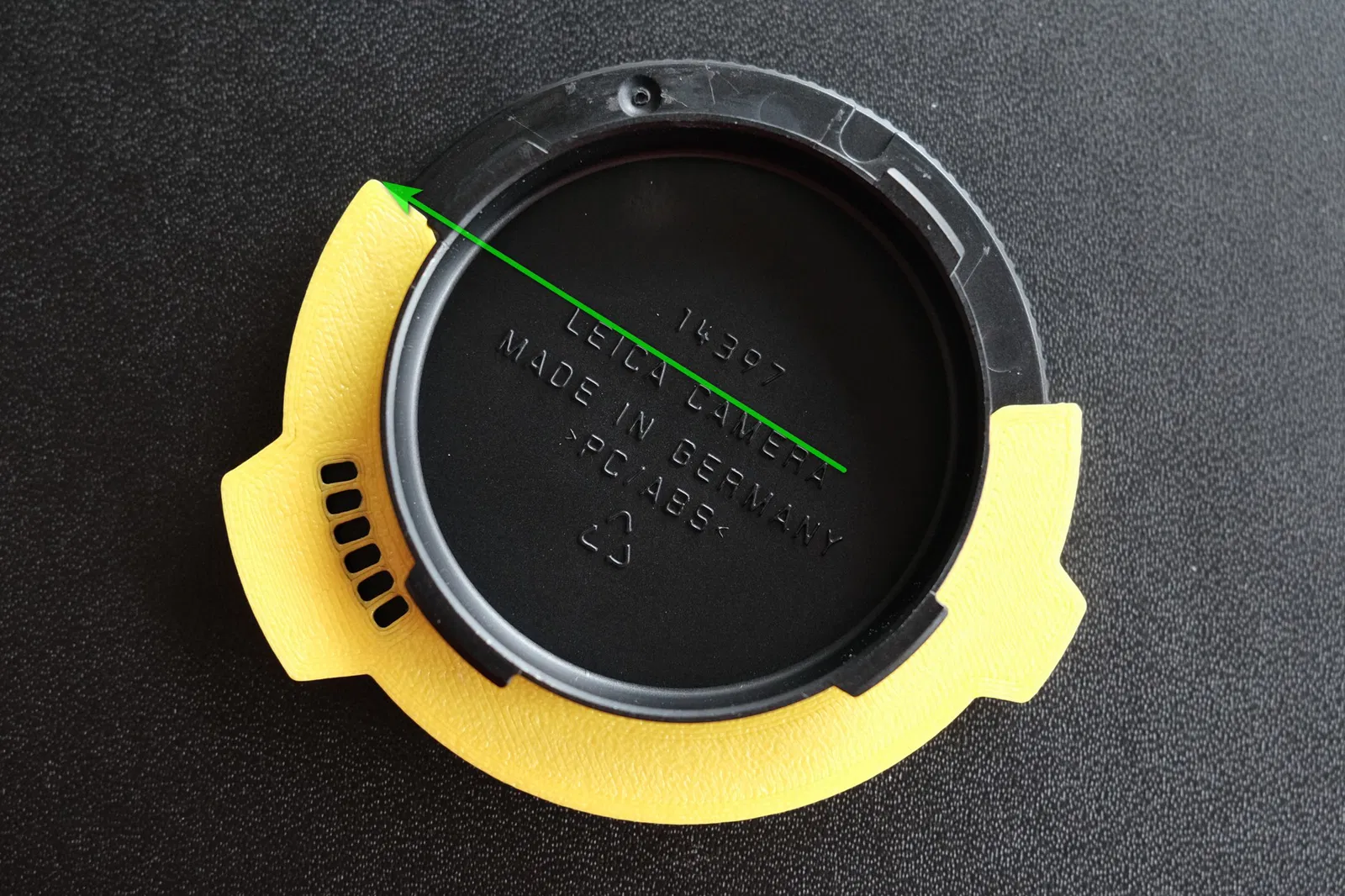

Một cách để kiểm tra độ chính xác khi in nếu bạn không có ống kính Leica mã hóa 6bit, nhưng có nắp thân máy Leica 14397. Nó sẽ khớp chặt, sau đó chụp ảnh tập trung của khuôn 6bit gắn trên nắp thân máy Leica. Đường thẳng phía trên các chữ cái sẽ hợp nhất với cạnh khuôn 6bit (xem bên dưới), nếu đường bị nghiêng lên/xuống 1-2mm - điều đó cho thấy vấn đề về độ chính xác khi in. Tất nhiên, phương pháp này không hoàn hảo, nhưng ít nhất cũng có chút hướng dẫn.

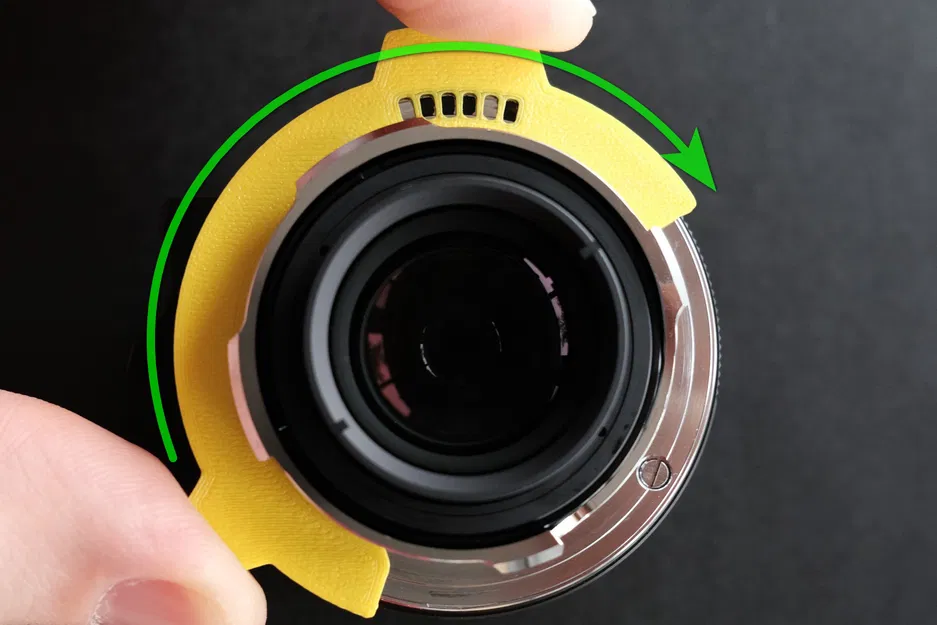

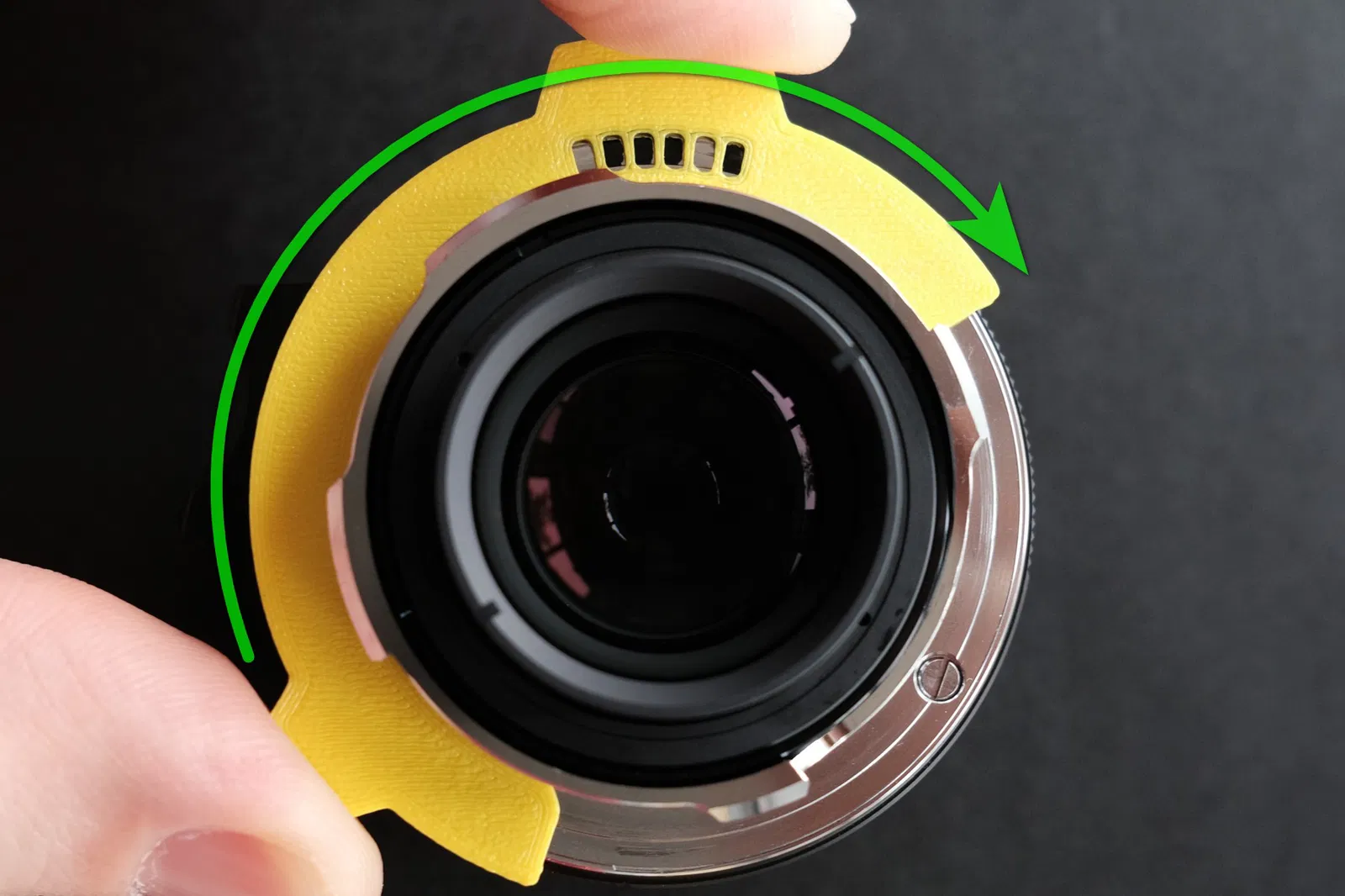

Dấu hiệu thứ hai để sử dụng khuôn 6bit này chính xác hơn trên ống kính khi mã hóa - các cánh hoa của khuôn không chỉ để trang trí, chúng dùng để định vị khuôn mẫu chính xác và cần được giữ bằng ngón tay như trong ảnh. Sử dụng ngón cái tay trái để giữ chốt khóa, sau đó ấn nhẹ bằng ngón trỏ lên cánh hoa rộng hơn theo hướng xuyên tâm CW để đảm bảo cạnh trong của khuôn 6bit kết nối với hình trụ ngàm ống kính.

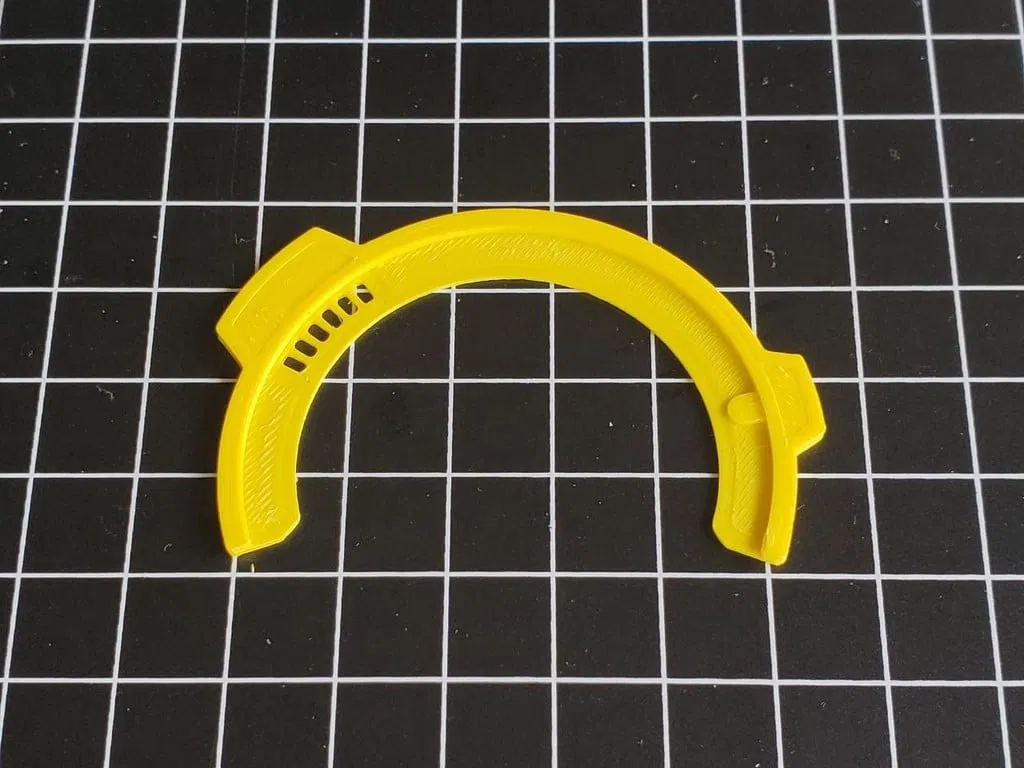

Cài đặt in

Thương hiệu máy in:

ELEGOO

Máy in:

ELEGOO NEPTUNE 3 Pro

Rafts:

Không

Supports:

Không

Resolution:

0.2

Infill:

15%

Filament: ELEGOO PLA Vàng

Ghi chú:

Nếu in bằng đầu phun 0.4 mặc định, hãy đặt: In tốc độ: 30 mm/s Số lớp tường: 3 Chiều rộng tường: 0.3mm Chiều rộng tường infill: 0.5mm Chiều rộng đường lớp đầu tiên: 90% (để giải quyết sự giãn nở nhiệt)

Mô hình bắt đầu in từ ổ cắm 6bit với các cài đặt này, vì vậy hãy chú ý xem độ bám dính có hoạt động tốt không, hoặc dừng và hiệu chỉnh lại nếu các ổ cắm không in tốt.

Category: Camera
