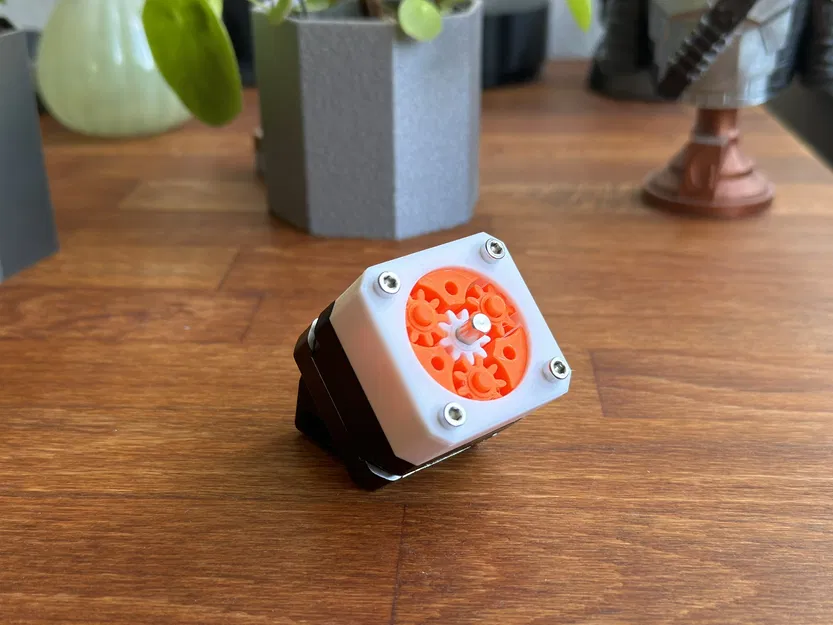

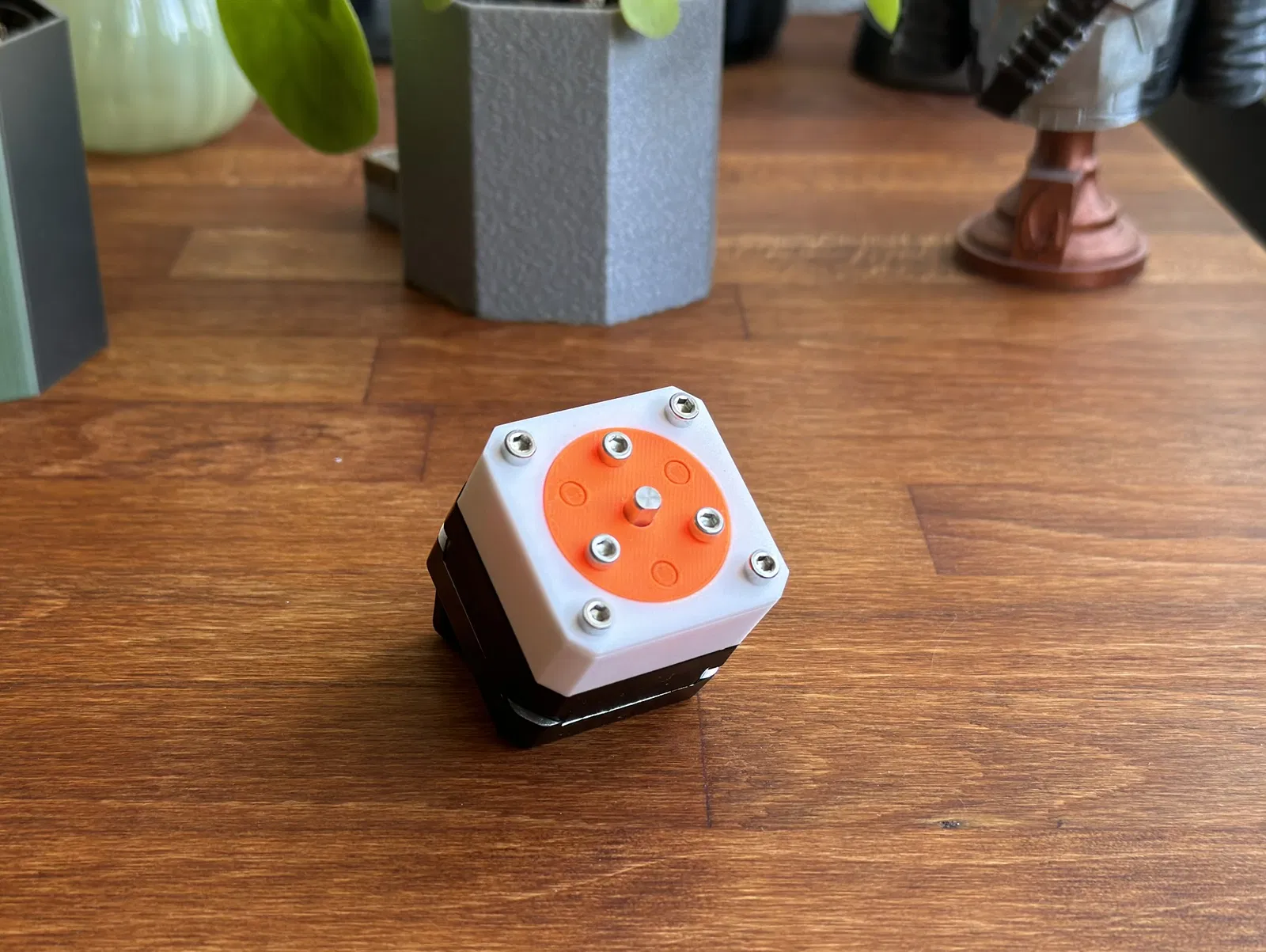

Hộp số hành tinh nhỏ gọn cho Nema17 - Tỷ số truyền 4:1 (f3d cho adapter)

Giới thiệu:

Ý tưởng về hộp số hành tinh này nảy ra trong lúc chế tạo bộ điều khiển rèm cửa cuốn, lúc đó động cơ Nema 17 không đủ lực giữ để giữ cho rèm ở đúng vị trí. Nhu cầu này dẫn đến việc tìm hiểu về bánh răng hành tinh, vốn thường có kích thước lớn và cồng kềnh. Để khắc phục điều này, hộp số được thiết kế càng nhỏ gọn càng tốt, đảm bảo nó có thể lắp đặt phổ biến trong nhiều dự án khác nhau. Ngoài ra, thiết kế tập trung chủ yếu vào việc in 3D, cho phép tái tạo nhanh chóng và dễ dàng.

Thiết kế nhỏ gọn:

Hộp số hành tinh này được thiết kế để tiết kiệm không gian, lý tưởng cho các dự án có không gian hạn chế. Hầu hết các bộ phận đều có thể được sản xuất một cách tiện lợi và tiết kiệm chi phí trên máy in 3D tiêu chuẩn.

Thông số kỹ thuật:

Tỷ số truyền 4:1 tối ưu hóa việc truyền mô-men xoắn và nâng cao hiệu suất của động cơ Nema 17, giúp máy móc hiệu quả và mạnh mẽ hơn. Các bánh răng được tinh chỉnh đảm bảo hoạt động êm ái và yên tĩnh, trong khi kết cấu chắc chắn từ vật liệu in 3D đảm bảo độ bền lâu dài.

Cài đặt in:

• Nozzle: 0.4 mm
• Layer Height: 0.2 mm
• Infill: 15%
• Perimeter: 2/3

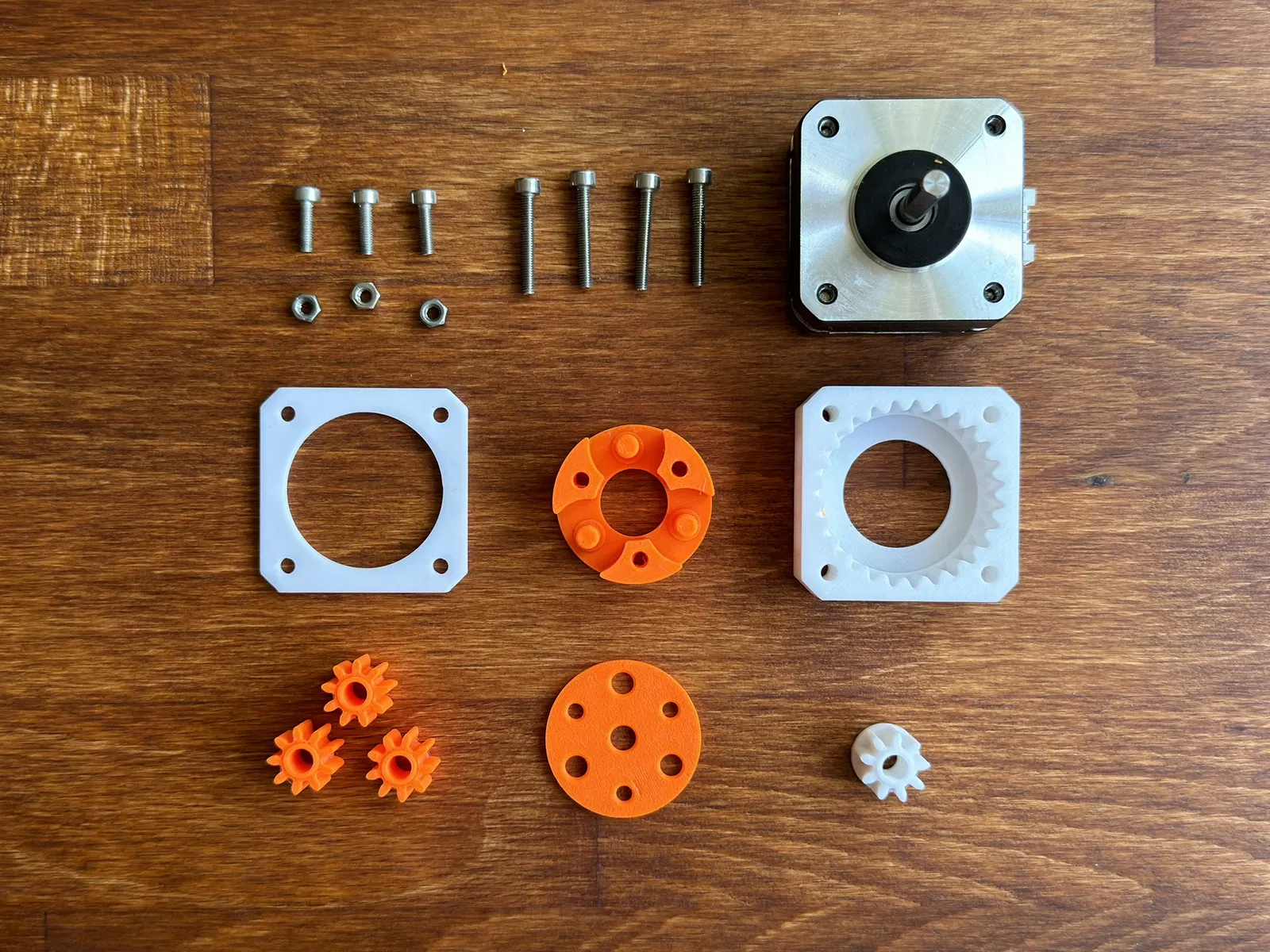

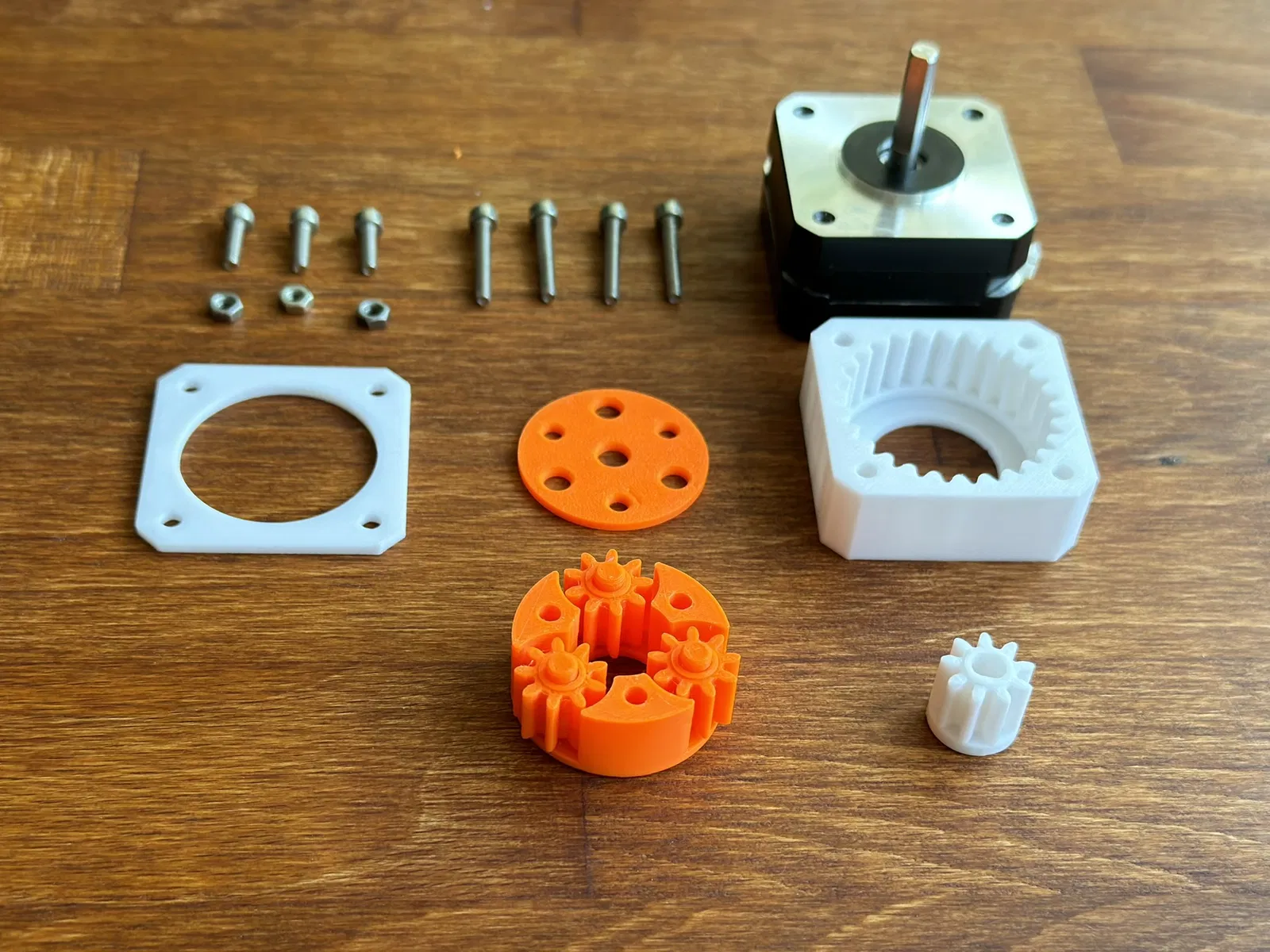

Vật liệu bổ sung cần thiết:

• 3x ốc M3
• 3x vít M3x10
• 4x vít M3x20

Hướng dẫn lắp ráp:

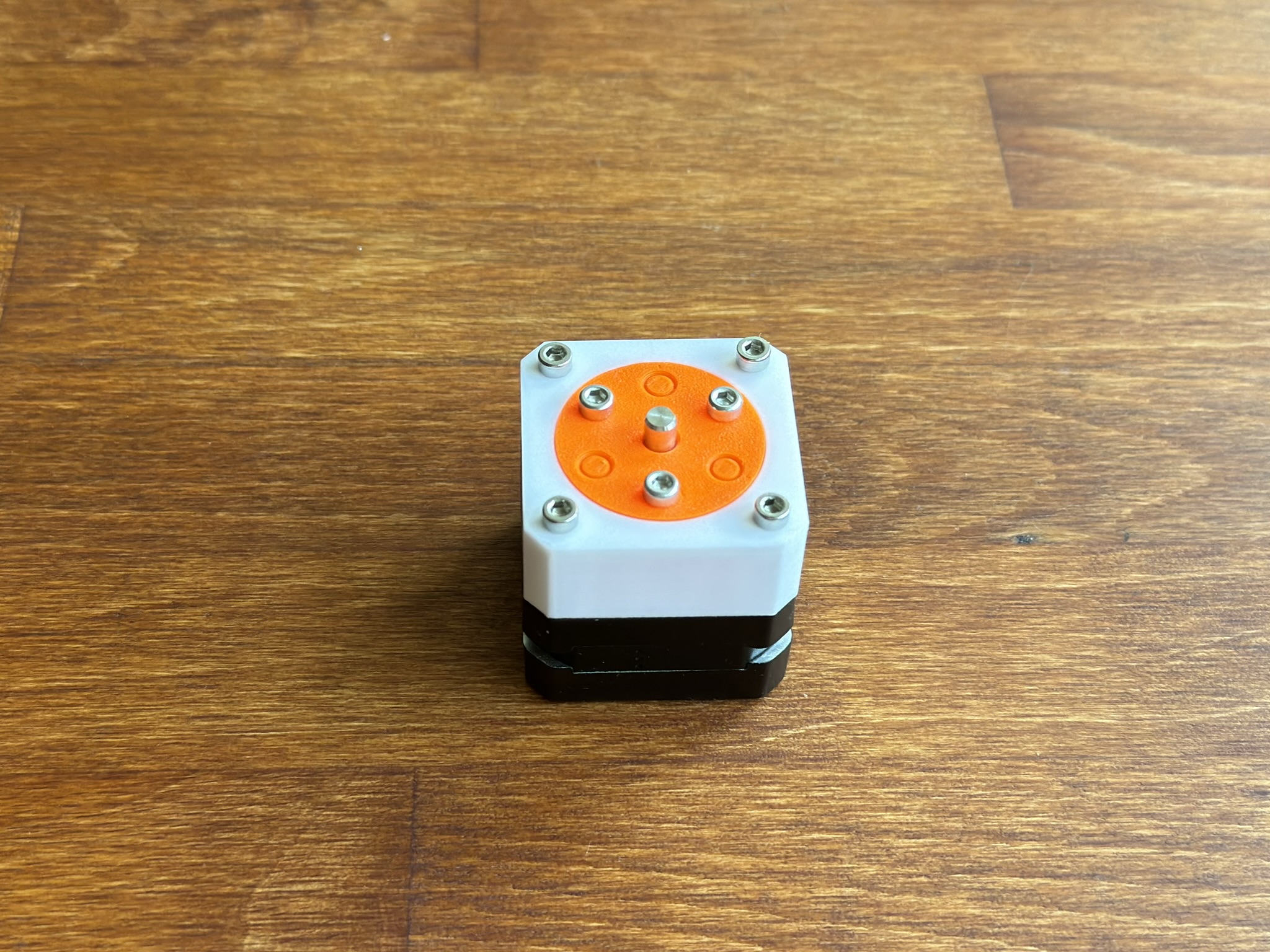

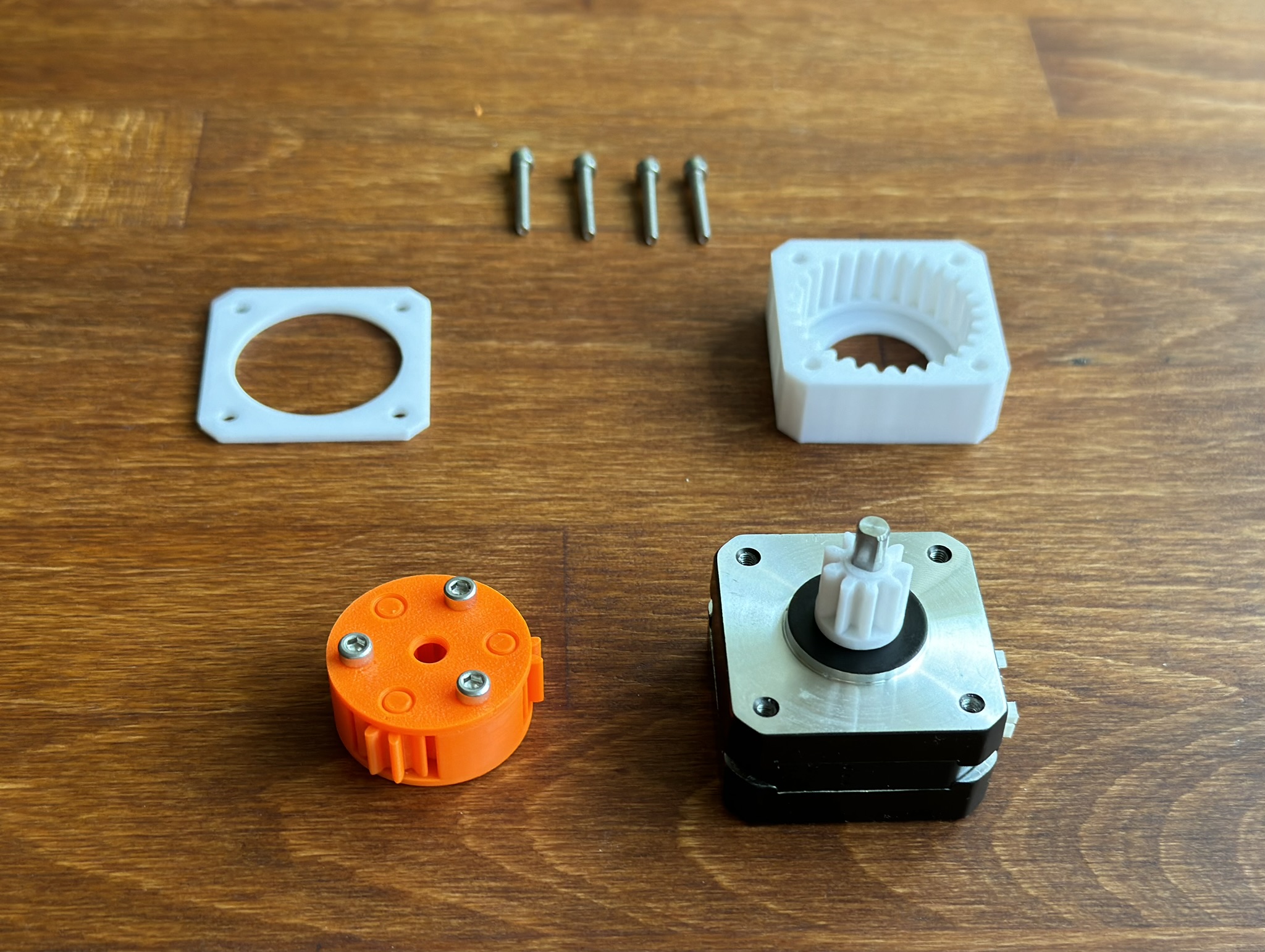

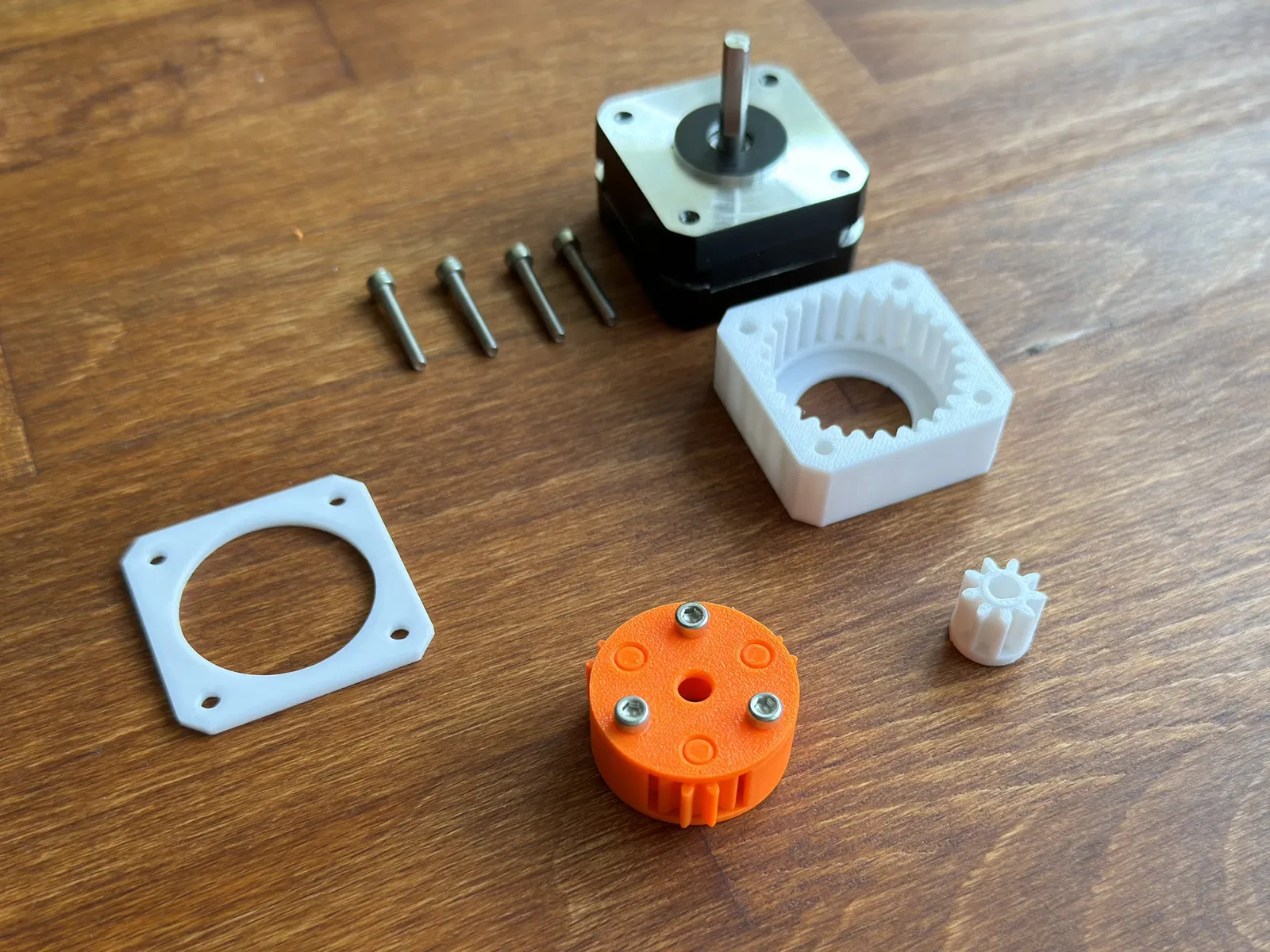

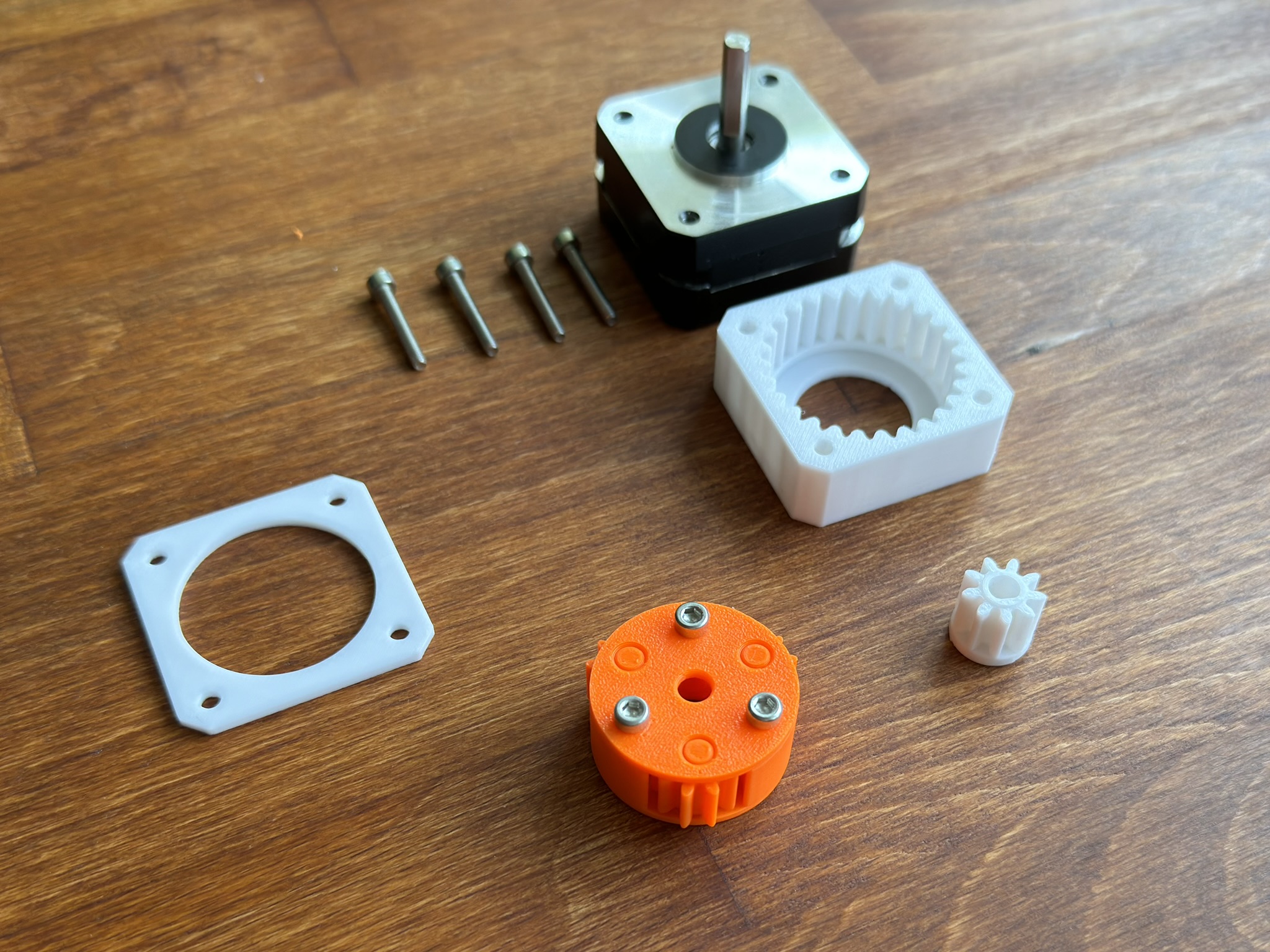

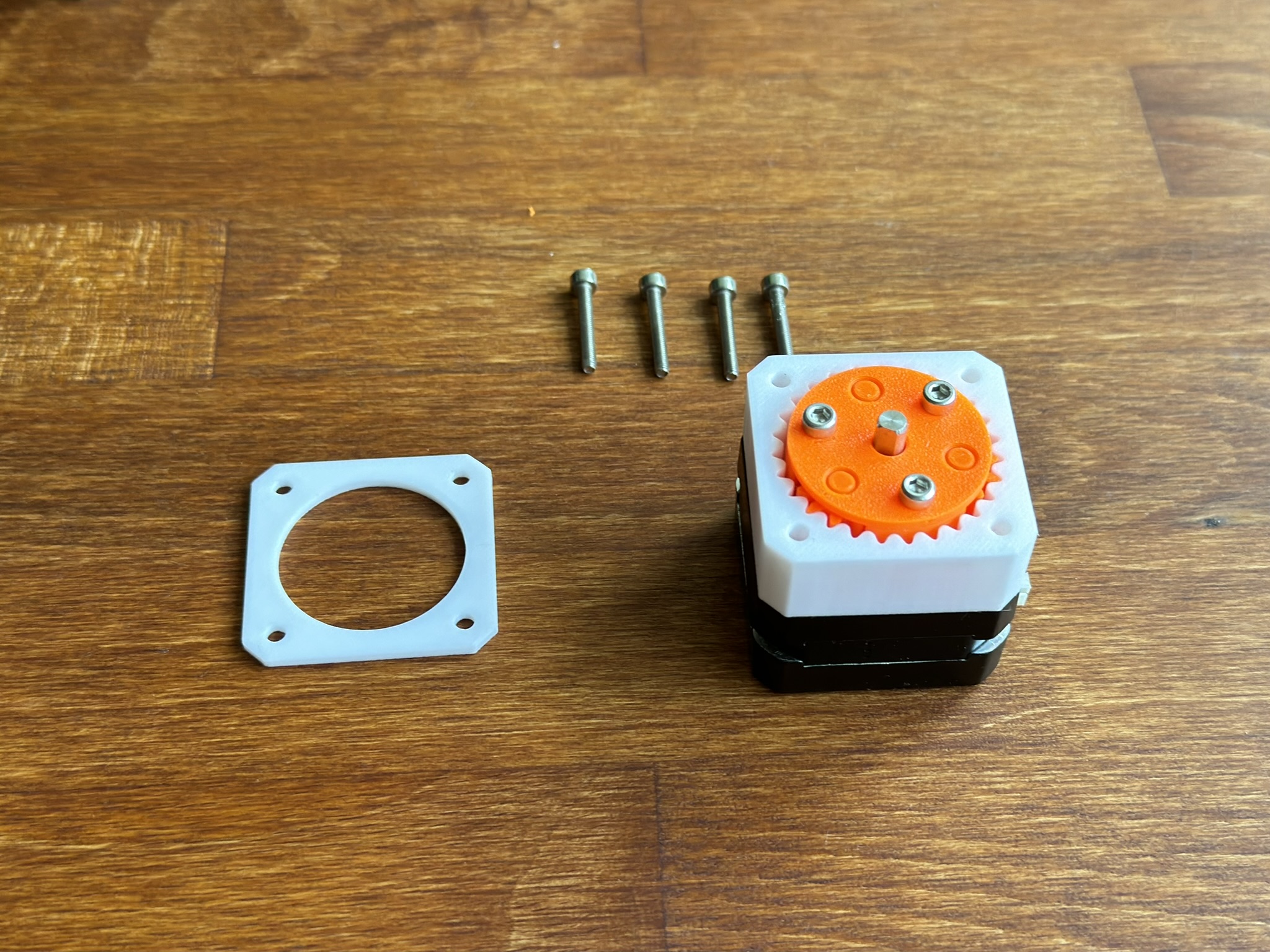

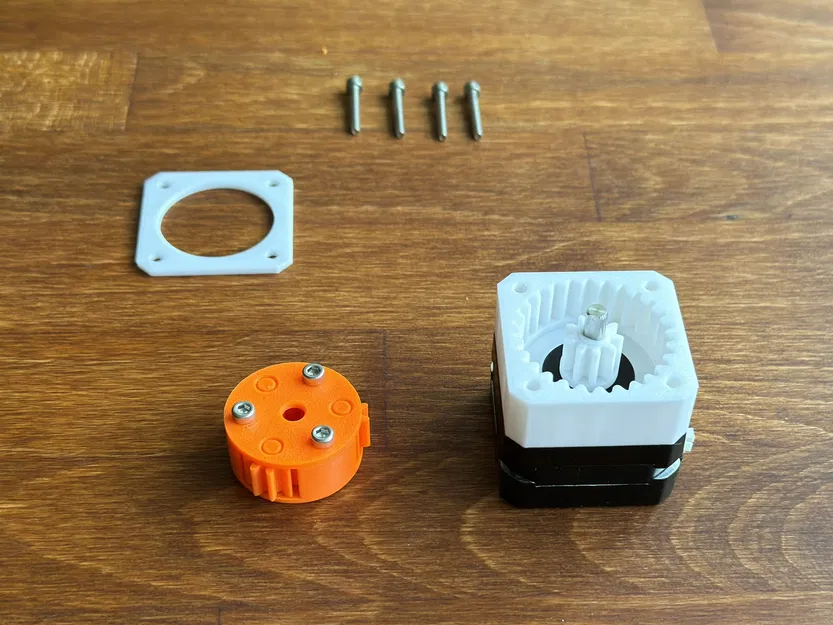

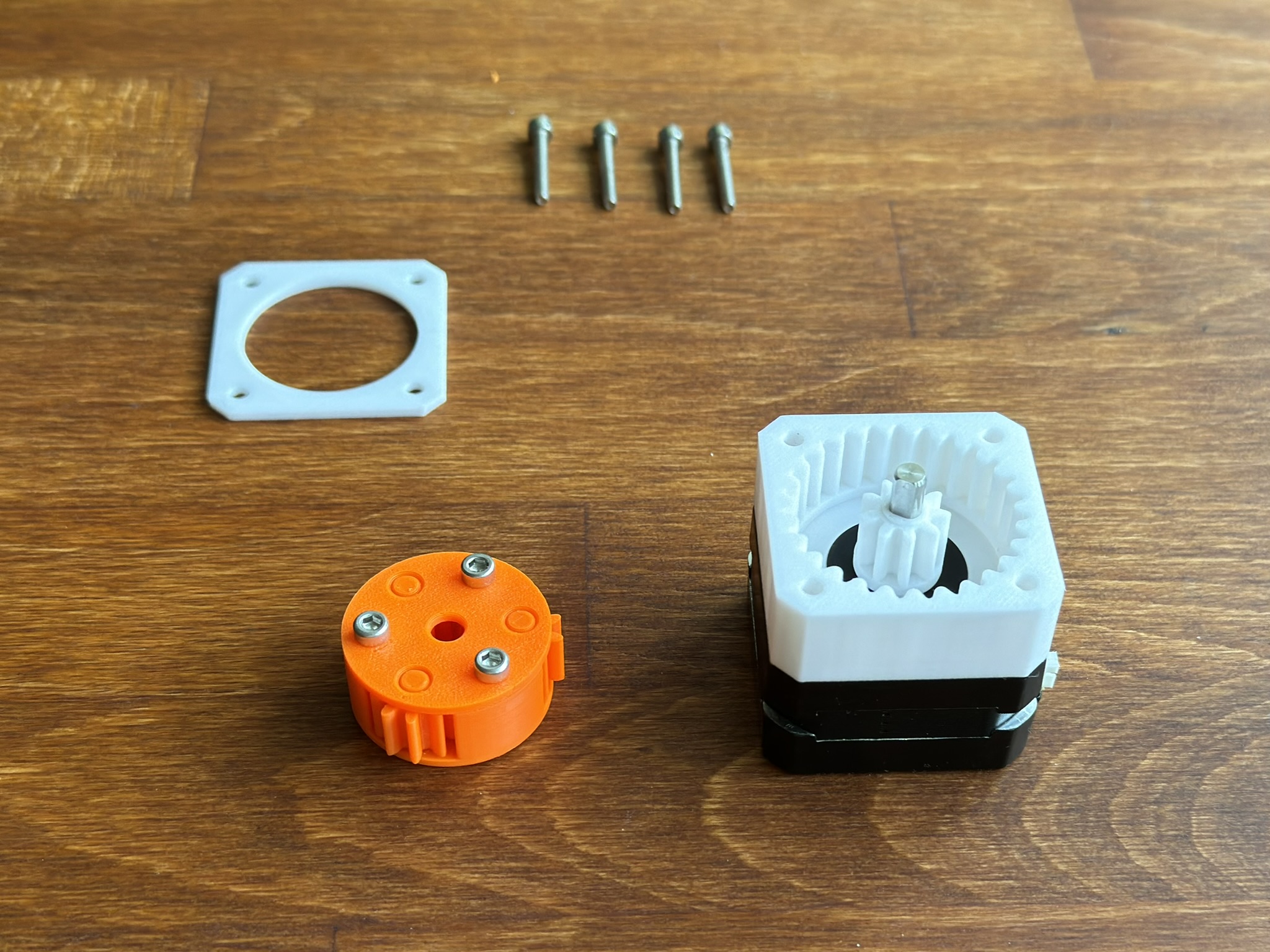

Vui lòng tham khảo hình ảnh để biết hướng dẫn lắp ráp.

Mẹo để cải thiện hiệu suất:

Để hoạt động mượt mà hơn nữa, bạn có thể bôi mỡ vào các bánh răng. Điều này giúp giảm ma sát và kéo dài tuổi thọ của hộp số.

Tùy chỉnh dễ dàng cho dự án của riêng bạn:

Một file f3d cho nắp bộ chuyển đổi đã được bao gồm, cho phép bạn in một bộ chuyển đổi phù hợp với nhu cầu dự án cụ thể của mình. File f3d được đính kèm để bạn có một điểm khởi đầu.

Phản hồi và cải tiến:

Nếu bạn có bất kỳ câu hỏi hoặc đề xuất cải tiến nào, xin vui lòng liên hệ. Tôi sẵn sàng lắng nghe mọi đề xuất và mong muốn nhận được ý tưởng của bạn về cách chúng ta có thể cùng nhau nâng cao thiết kế này.
