Thể Tích Bên Trong Bosch / Sortimo L-Boxx Mini

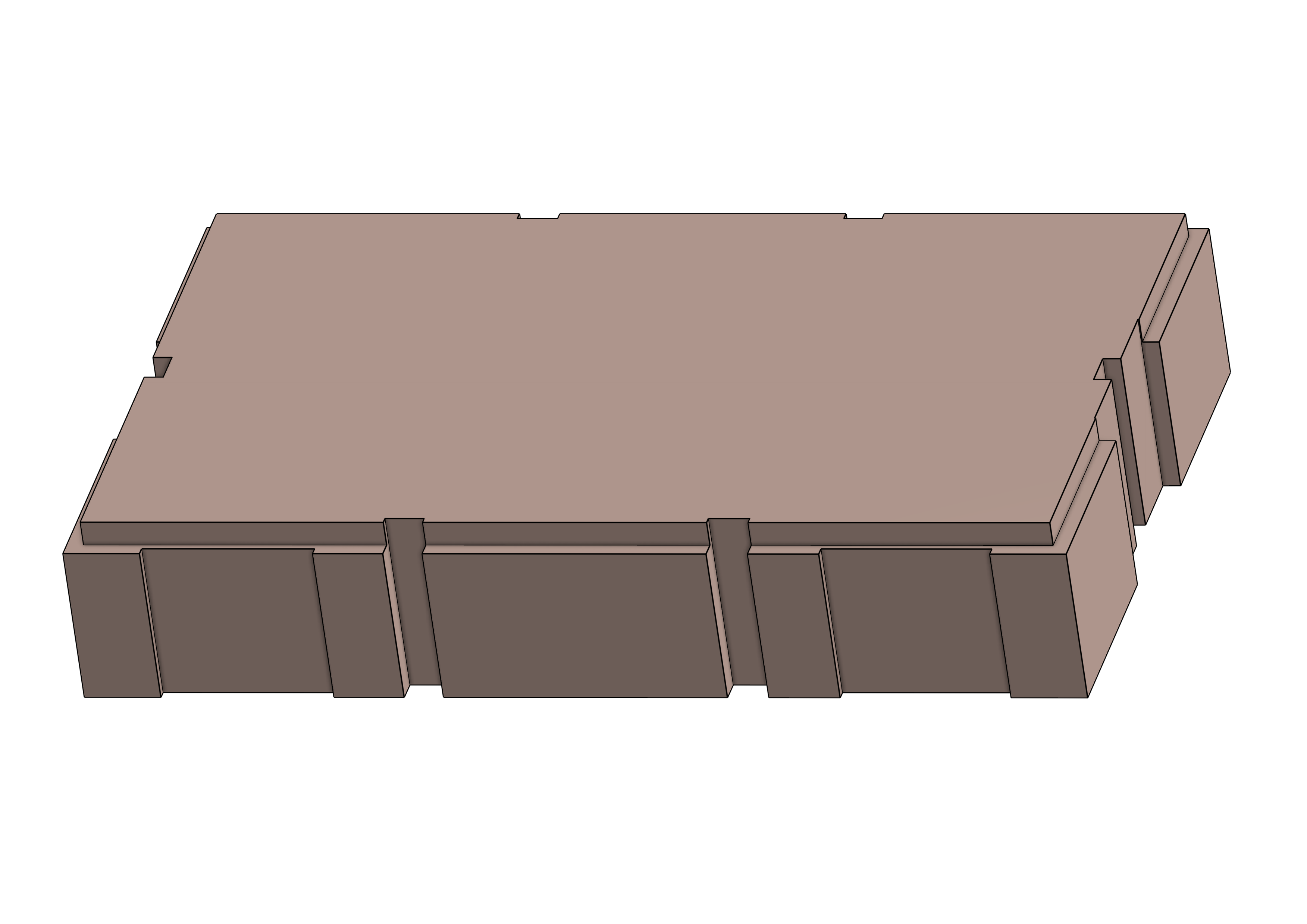

Đây là một hình khối rắn biểu thị thể tích bên trong có sẵn của L-Boxx Mini mà tôi đã tạo bằng phương pháp này của Croaky Oak với một khoảng hở nhỏ được thêm vào.

Nó có thể được sử dụng để tạo các bộ chèn tùy chỉnh cho các công cụ và các vật dụng khác bằng cách trừ các thể tích khỏi nó và/hoặc cắt nó ra. Hoặc sử dụng một trong các định dạng 2D để cắt laser hoặc cắt thủ công các bộ chèn bằng xốp, v.v. Xem các bản chỉnh sửa để lấy ví dụ và lấy cảm hứng.

Nó có sẵn ở định dạng STEP, STL để in 3D. Và ở định dạng DXF, SVG và PDF (A4 và US Letter) để cắt. Đọc thêm về các định dạng 2D bên dưới.

L-Boxx Mini là một phần của hệ thống L-Boxx và có sẵn từ Bosch và BS Systems và có sẵn trên Amazon và nhiều cửa hàng khác.

Độ vừa vặn

Độ vừa vặn là một phép xấp xỉ khá gần với hình dạng bên trong của L-Boxx Mini. Hình dạng bên trong của hộp không hoàn toàn đối xứng hoặc vuông góc, điều này đã được tính đến trong mô hình này.

Lưu ý: Vì không đối xứng và không vuông góc, mô hình chỉ vừa với hộp theo một cách duy nhất. Bạn không thể lật hoặc phản chiếu nó.

Định dạng 3D

Mô hình 3D có khoảng hở 0,6mm tổng cộng theo trục X và Y (0,3mm loại bỏ ở mỗi mặt) để dễ dàng lắp vào và tháo ra mà không bị lung lay quá nhiều. Tôi đã thử nghiệm nó với nhiều hộp khác nhau, bao gồm cả những hộp có thương hiệu của Bosch.

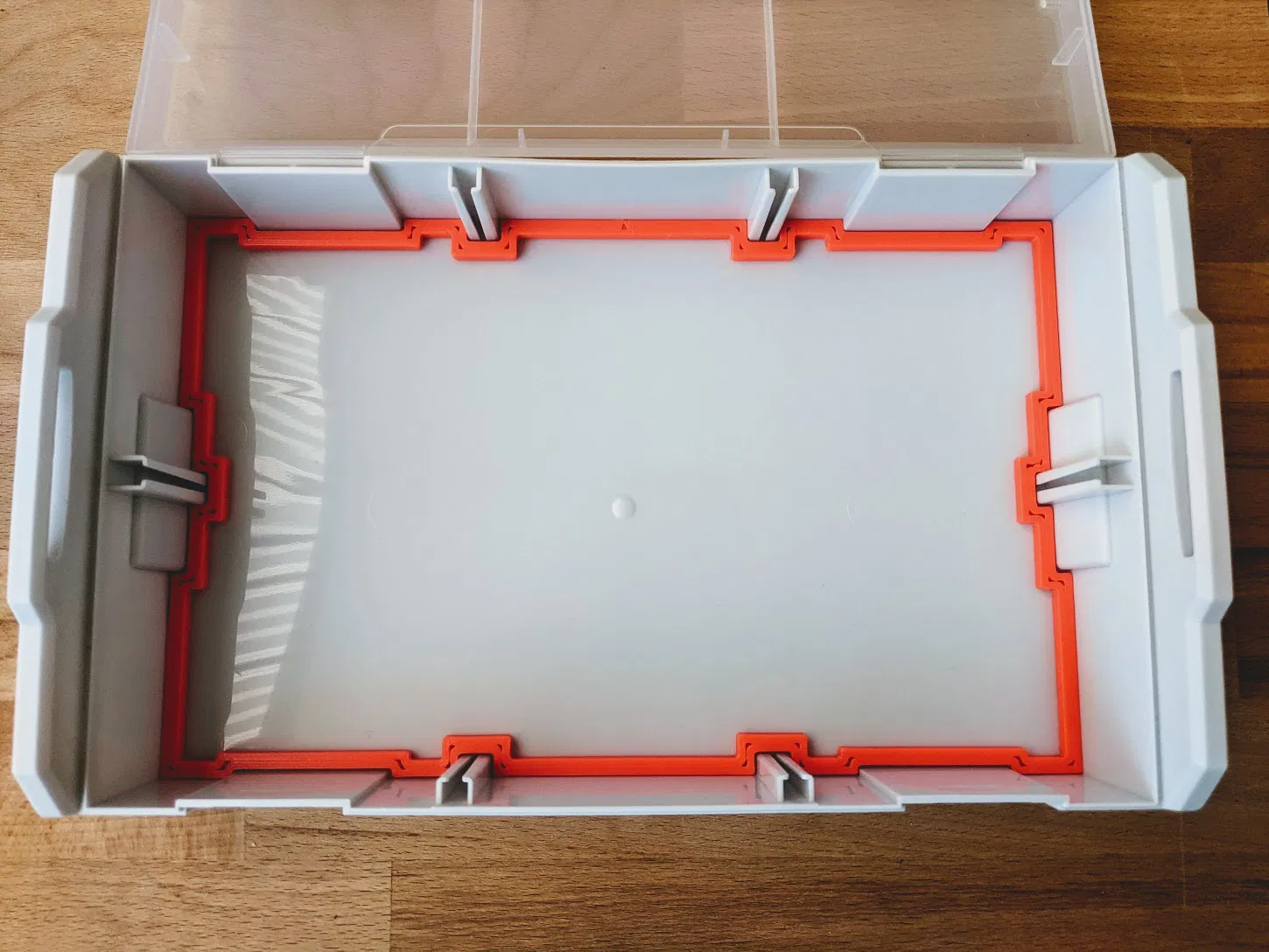

Bên dưới là ảnh chụp một bản in để thể hiện độ vừa vặn.

Kích thước và tham chiếu dọc

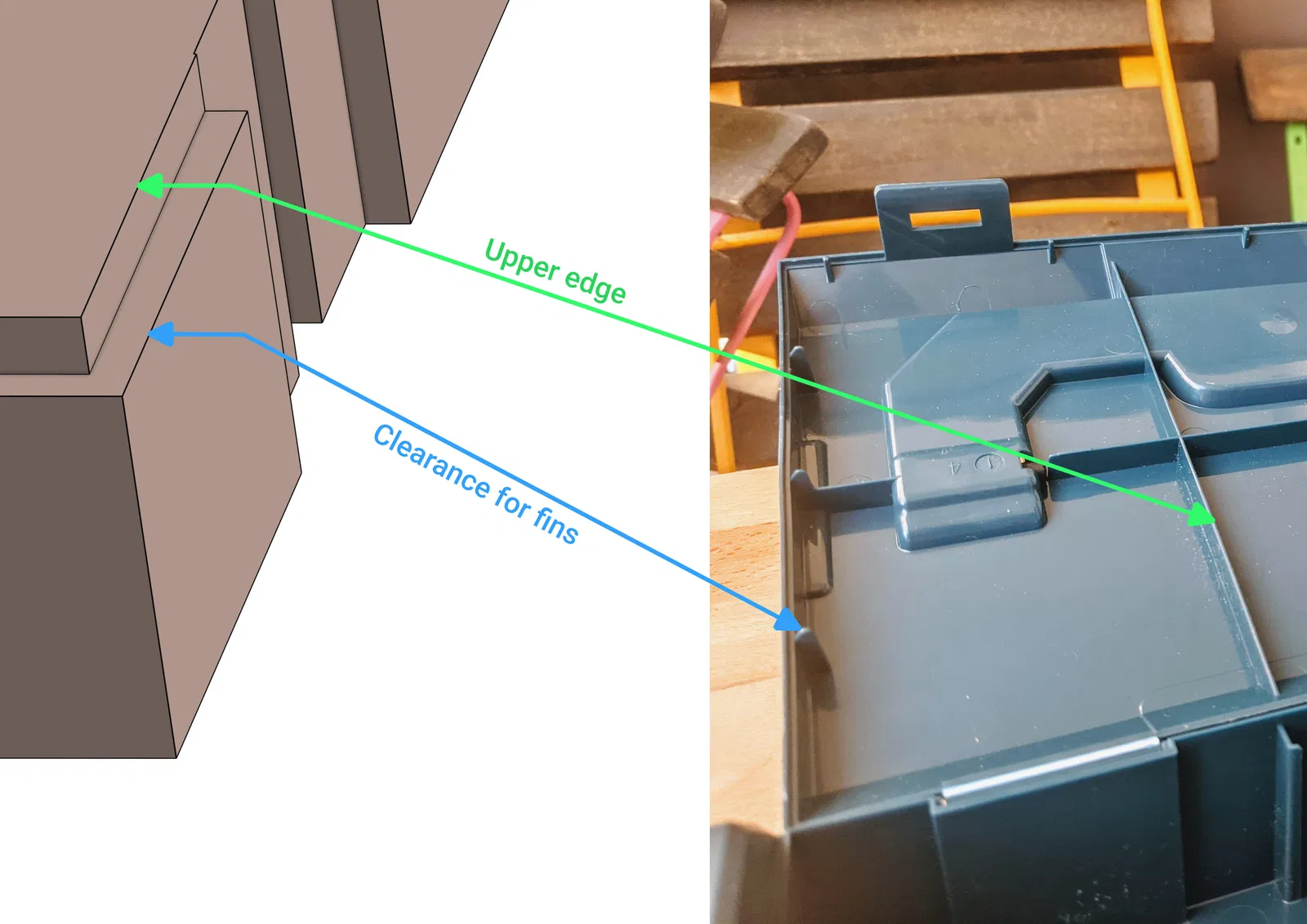

Như đã đề cập ở trên, hình dạng bên trong của hộp không hoàn toàn đối xứng hoặc vuông góc. Cạnh sau phía trên có thể được sử dụng làm cạnh tham chiếu. Nó hoàn toàn nằm ngang.

Bề mặt trên của mô hình tương ứng với cạnh dưới của các thanh cấu trúc của nắp. Khoang rỗng bên trong nắp không được coi là không gian có sẵn. Tuy nhiên, bạn sẽ có thêm 8mm không gian dọc ở những khu vực đó.

Hình dạng này cũng có một gờ xung quanh chu vi phía trên để tạo khoảng hở cho các cánh của nắp.

Định dạng 2D

Các định dạng 2D dùng để cắt. Dùng cho xốp, bìa cứng, acrylic, v.v. Chúng biểu thị đường viền của đáy bên trong L-Boxx Mini.

Chúng có sẵn với và không có khoảng hở 0,3mm ở mỗi cạnh. Sử dụng các phiên bản có khoảng hở cho các vật liệu rắn (gỗ dán, acrylic, kim loại, v.v.) và phiên bản không có khoảng hở cho các vật liệu mềm như xốp, cao su, v.v.

Các tệp PDF có một thước kẻ để bạn có thể kiểm tra xem mình đã in ở đúng tỷ lệ chưa.

Lưu ý rằng, do tính không đối xứng và không vuông góc, mô hình chỉ vừa với hộp theo một cách duy nhất. Bạn không thể lật hoặc phản chiếu nó. Các định dạng 2D biểu thị góc nhìn từ trên xuống và cạnh trên của hình dạng hướng về phía bản lề của hộp.
