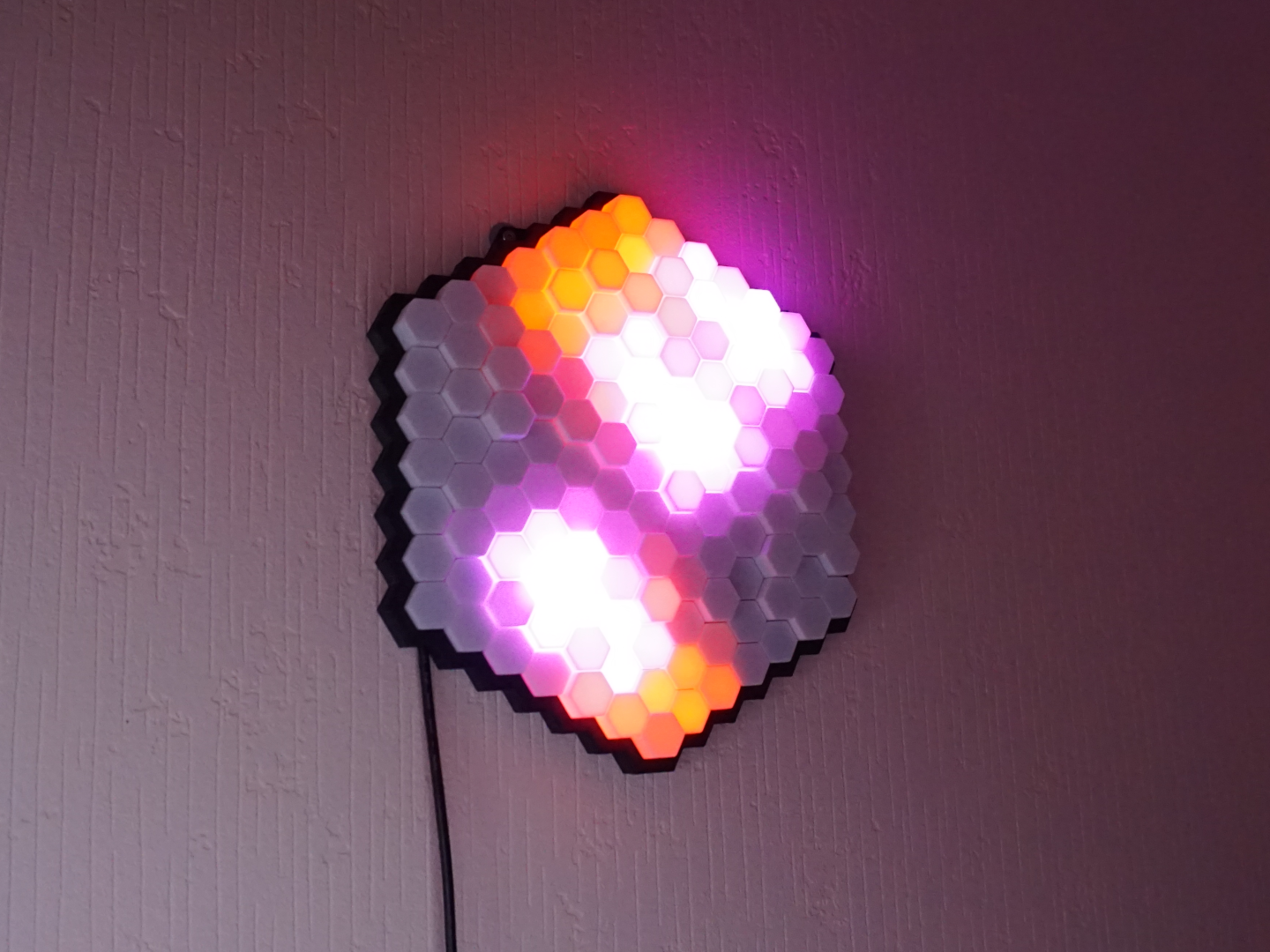

Đèn Viền Lục Giác PrismLume Thế Hệ Mới (Phiên bản 1.1)

Mấy cái bạn muốn biết trước nè:

Nên biết là dự án này có hơi tốn công sức nha, chứ không phải ráp vô cái là xong trong 10 phút đâu. Với lại, bạn cũng nên biết hàn với cách đi dây nữa. Tui ráp hết mấy cái dây đèn lại với nhau đúng cách cũng mất khoảng 3 tiếng đó. Tôi khuyên là nên cài phần mềm trước rồi kết nối cái ESP với đoạn LED đầu tiên. Sau khi hàn xong một đoạn mới, là mình có thể kiểm tra xem mọi thứ có hoạt động không.

Linh kiện cần có:

In 3D:

• 1x Đế
• 1x Khung lưới
• 1x Nắp

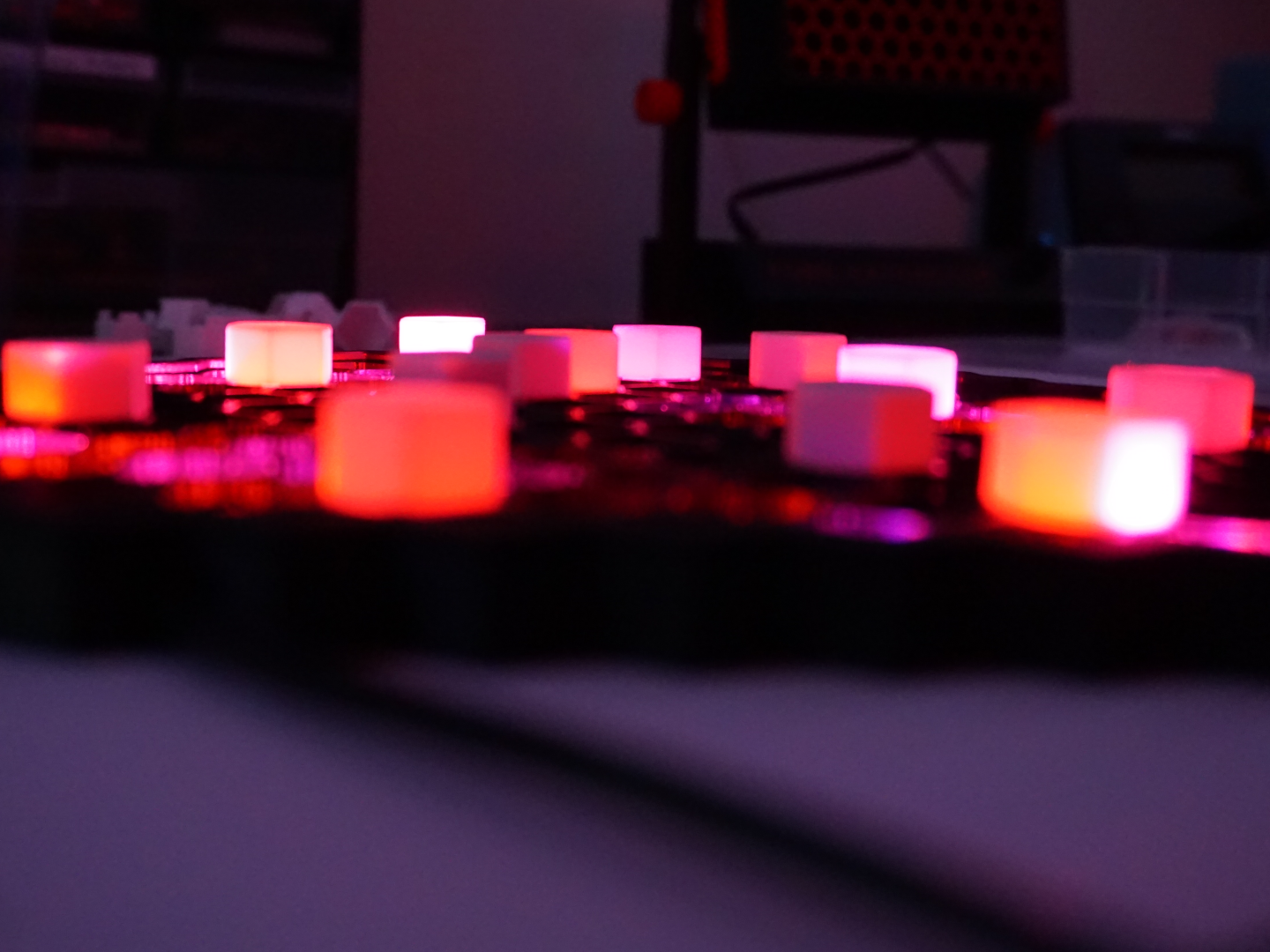

• 127x Chụp lăng kính (bạn có thể tùy chọn kích thước nhỏ, vừa, lớn và cực lớn nha)

Nhựa in:

• Đen: Redline Filament
• Trắng: Sunlu

Linh kiện thêm:

• 127 Đèn LED (2,12m 60leds/m WS2812b [DE, US], SK6812 [DE], v.v.)
• Bộ điều khiển LED (ESP32 [DE, US], ESP8266, v.v.)
• Nguồn 5V (hoặc sạc điện thoại)
• Dây cáp USB cũ [DE]
• 14x Ốc M2x4mm đầu chìm [DE]
• 14x Đai ốc tản nhiệt M2x2.5x3.2 [DE]

Các phiên bản:

1.0:

• Đây rồi: Đèn viền lục giác thế hệ mới!

1.1: dễ lắp ráp hơn

• lỗ cho đai ốc tản nhiệt giờ đã được làm ở giữa
• có thêm không gian cho dây cáp ở các góc giữa các dải đèn

Lắp ráp:

  Bước 1:

Cắt dải đèn LED thành các đoạn có độ dài phù hợp.

Số lượng

Độ dài (Led)

2

7

2

8

2

9

2

10

2

11

2

12

1

13

Bước 2:

Dùng mỏ hàn ép 14 đai ốc tản nhiệt vào các lỗ trên đế.

Bước 3:

Luồn dây cáp USB qua lỗ và hàn vào đầu của dải LED đầu tiên. Sau đó, tất cả các dải LED phải được hàn nối tiếp với nhau. Tôi đã dùng dây cáp có độ dài 21, 26 và 31mm. Nhớ hàn đúng cực GND với GND, data với data và 5V với 5V nha.

Nhớ canh đúng chiều mũi tên trên dải LED nha:

Bước 4:

Ấn dây cáp vào các góc:

Bước 5:

Kẹp Nắp vào giữa Đế và Khung lưới rồi bắt ốc grid vào đế bằng 14 con ốc M2x4mm (hình ảnh không có nắp nha):

Bước 6:

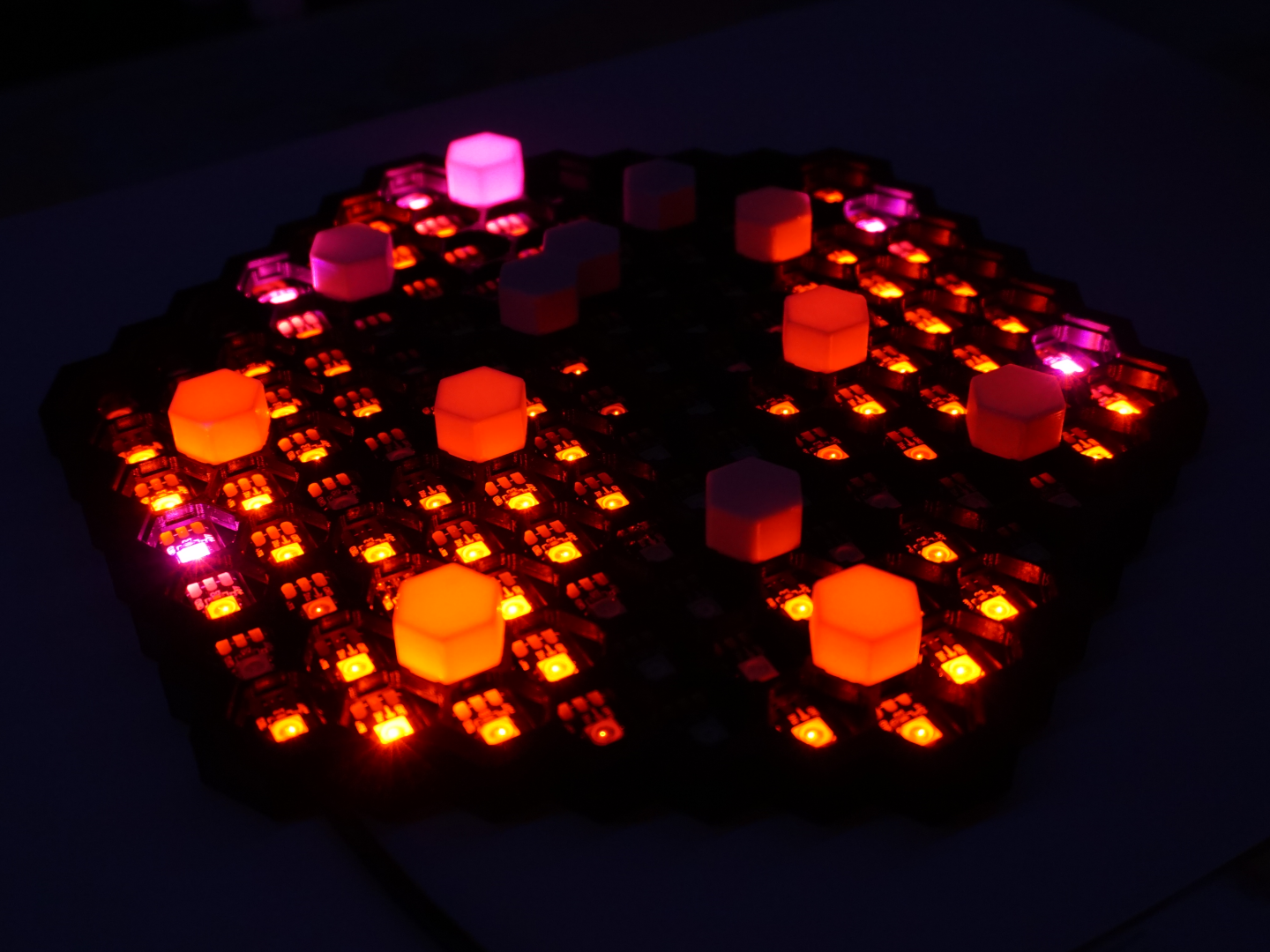

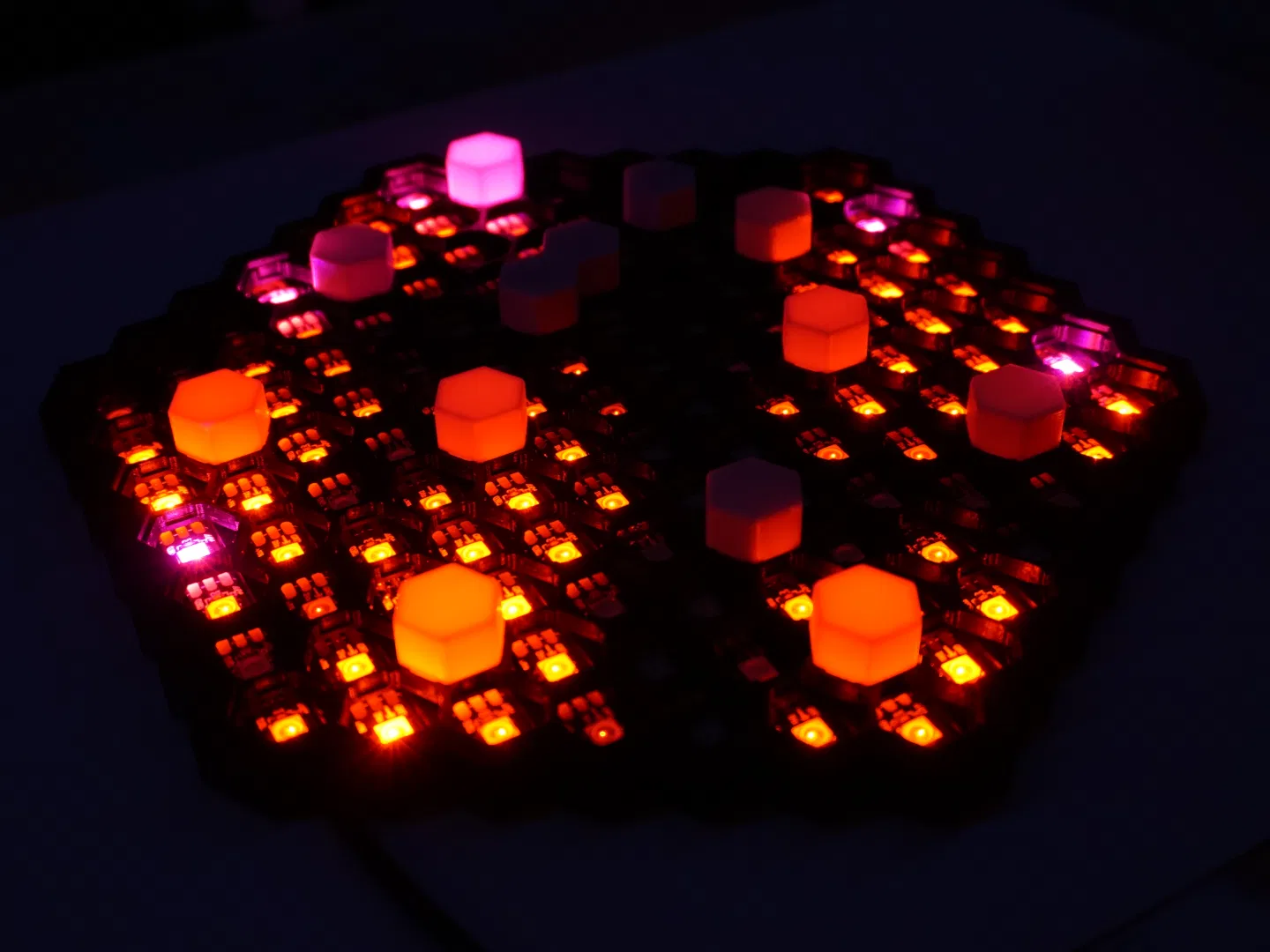

Ấn 127 cái chụp vào khung lưới:

Bước 7:

Hàn hoặc cắm dây cáp của bạn vào ESP, kết nối dây như hình dưới đây:

Dải LED

ESP

GND

GND

Din

G16

+5V

5V

Phần mềm:

Bước 1:

Kết nối ESP với máy tính và cài WLED lên đó. Vào trang web WLED.

(Nếu có trục trặc, xem phần đầu của hướng dẫn này nha)

Bước 2:

1. Tải về file zip PrismLume_WLED_Config.zip từ “Other Files” hoặc tại đây và giải nén nó ra.
2. Vào Config → Security & Updates rồi tải file PrismLume_config.json lên ở mục “Restore configuration” và nhấn upload.
3. Sau đó tải PrismLume_presets.json lên ở mục “Restore presets” nếu bạn muốn xài các preset của tôi và nhấn upload.
4. Rồi kéo xuống cuối trang và nhấn “Save”.
5. Vào Config → 2D Configuration rồi tải file PrismLume_gap.json lên ở mục “Gap file:” và nhấn upload.
6. Sau đó kéo xuống cuối trang và nhấn “Save”.
7. Tìm mạng WiFi trên điện thoại và kết nối với mạng “WLED-AP” (mật khẩu: wled1234).
8. Nhập 4.3.2.1 vào trình duyệt của bạn.
9. Vào Config → WiFi Setup và nhập thông tin WiFi của bạn.

Giờ bạn có thể làm cho đèn sáng với nhiều mẫu khác nhau trên trang Presets, hoặc tự tạo mẫu của riêng mình.

Chúc bạn vui vẻ với dự án này!
Luôn sáng tạo nha!
