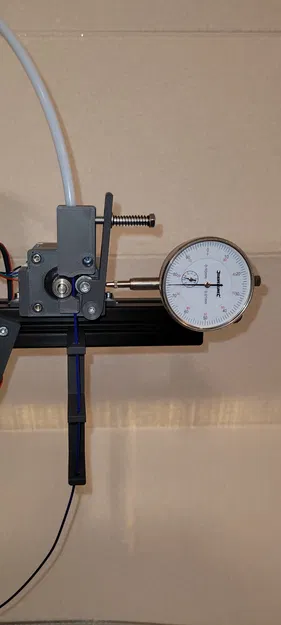

Giá đỡ đồng hồ đo đường kính cho Artme 3D Filament Extruder MK1 / MK2

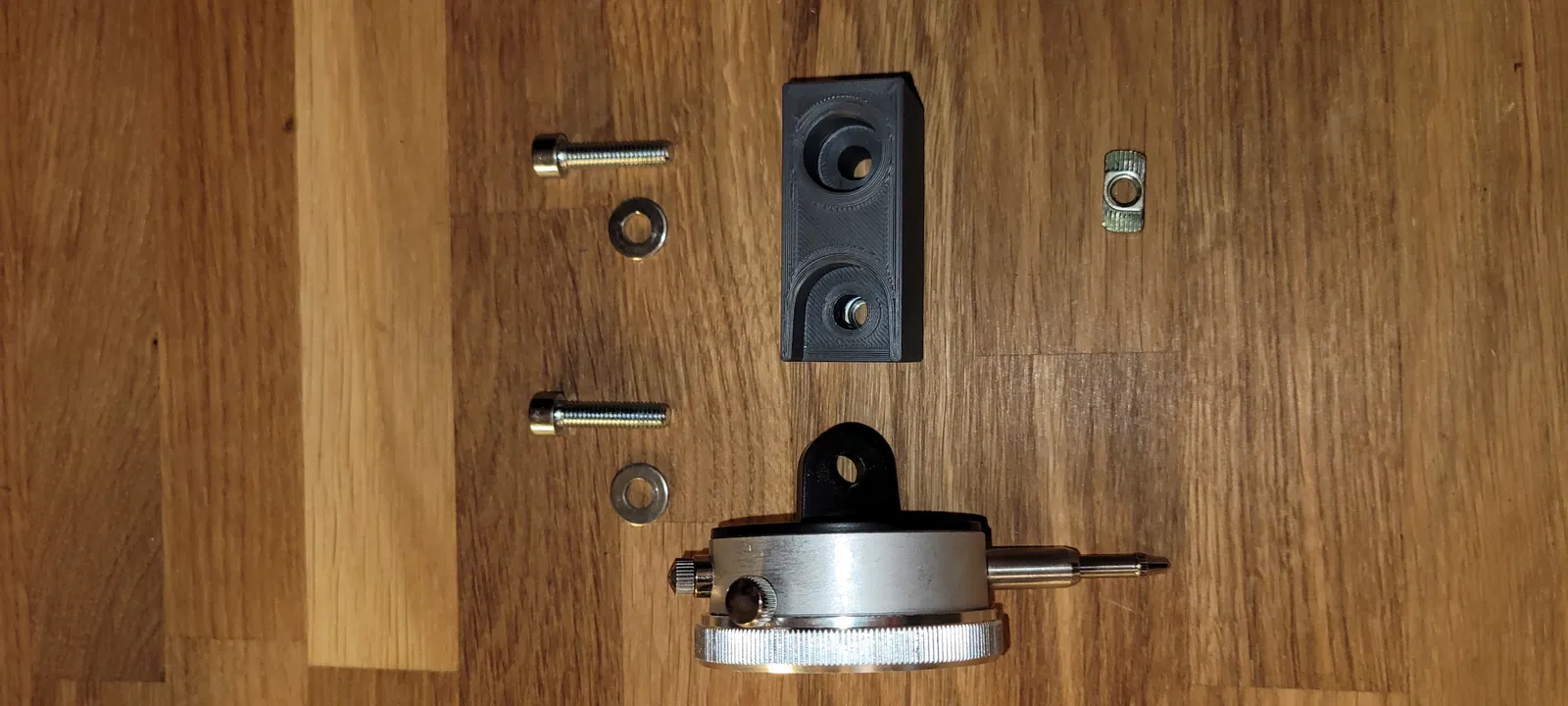

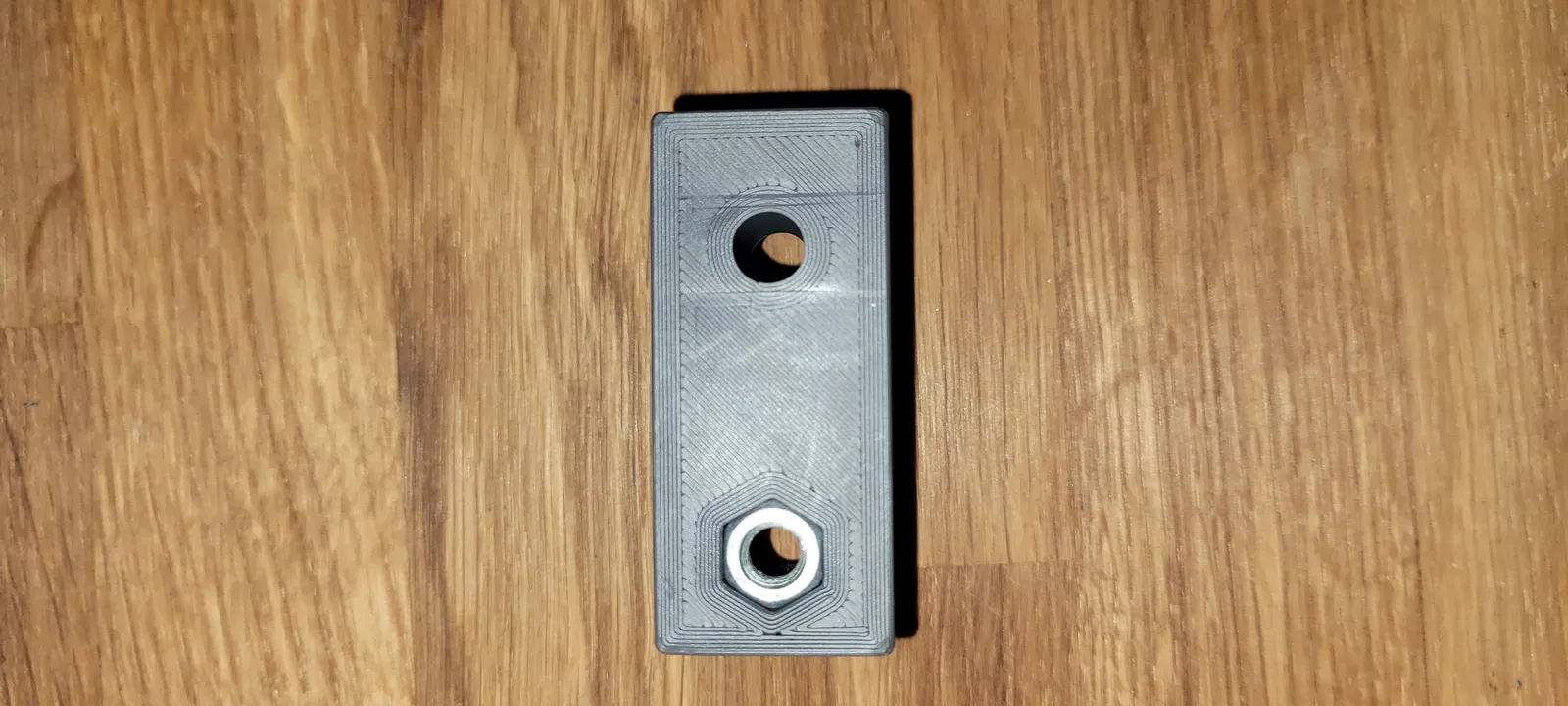

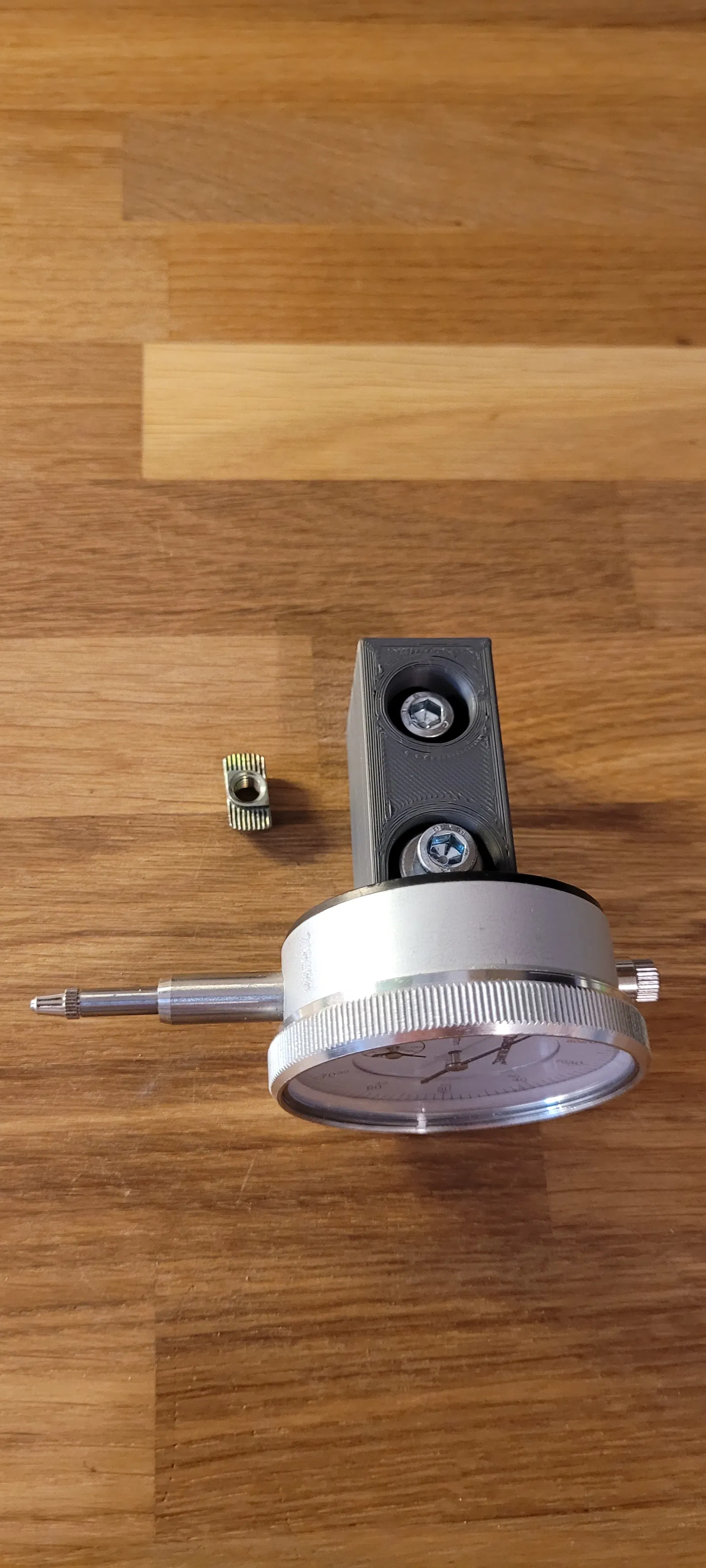

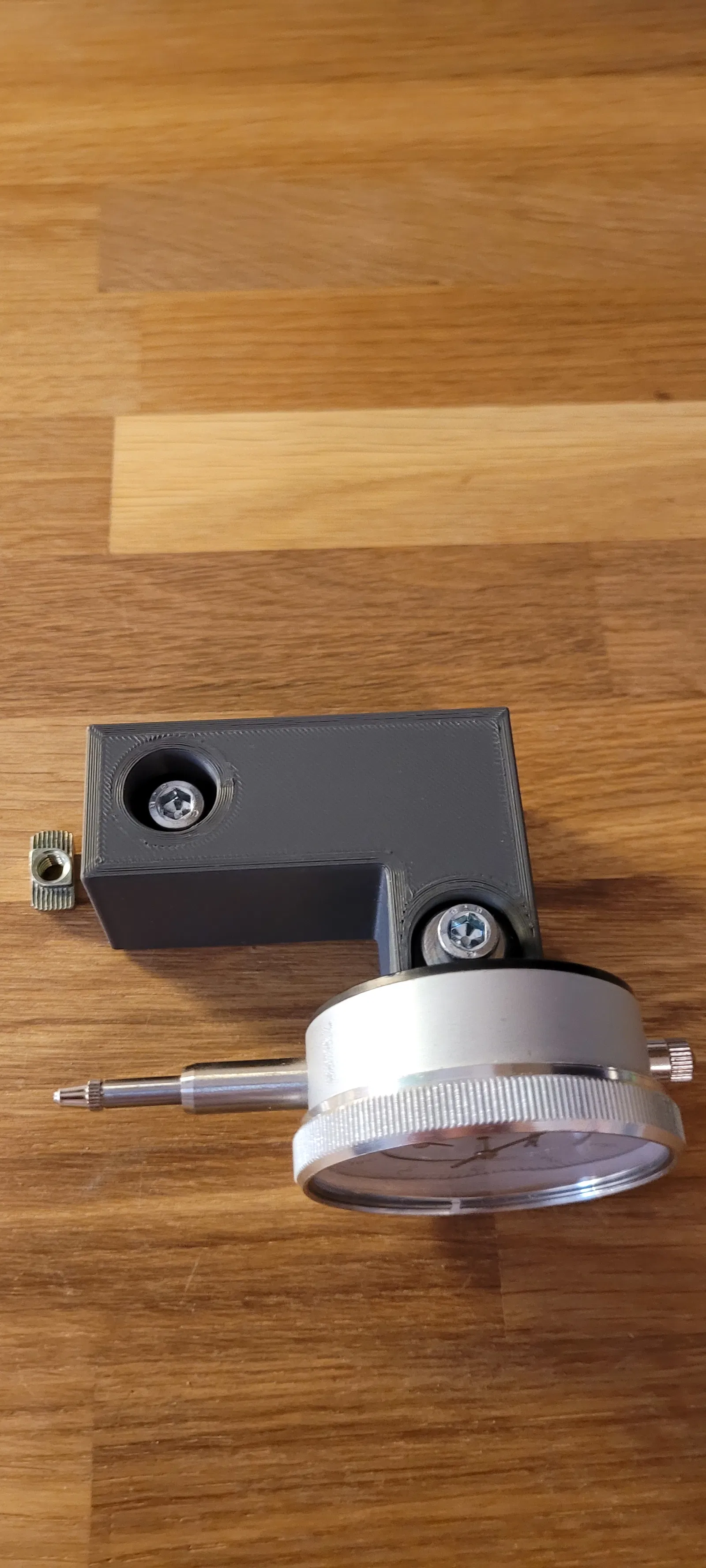

Bạn cần: 1 đai ốc lục giác M6, 2 vít lục giác M6 x 25, 2 vòng đệm M6, 1 đai ốc búa, đai ốc rãnh hoặc thay thế bằng 1 đai ốc lục giác M6 khác kèm theo vòng đệm mỏng. 1 đồng hồ đo đường kính (dial gauge) phù hợp.

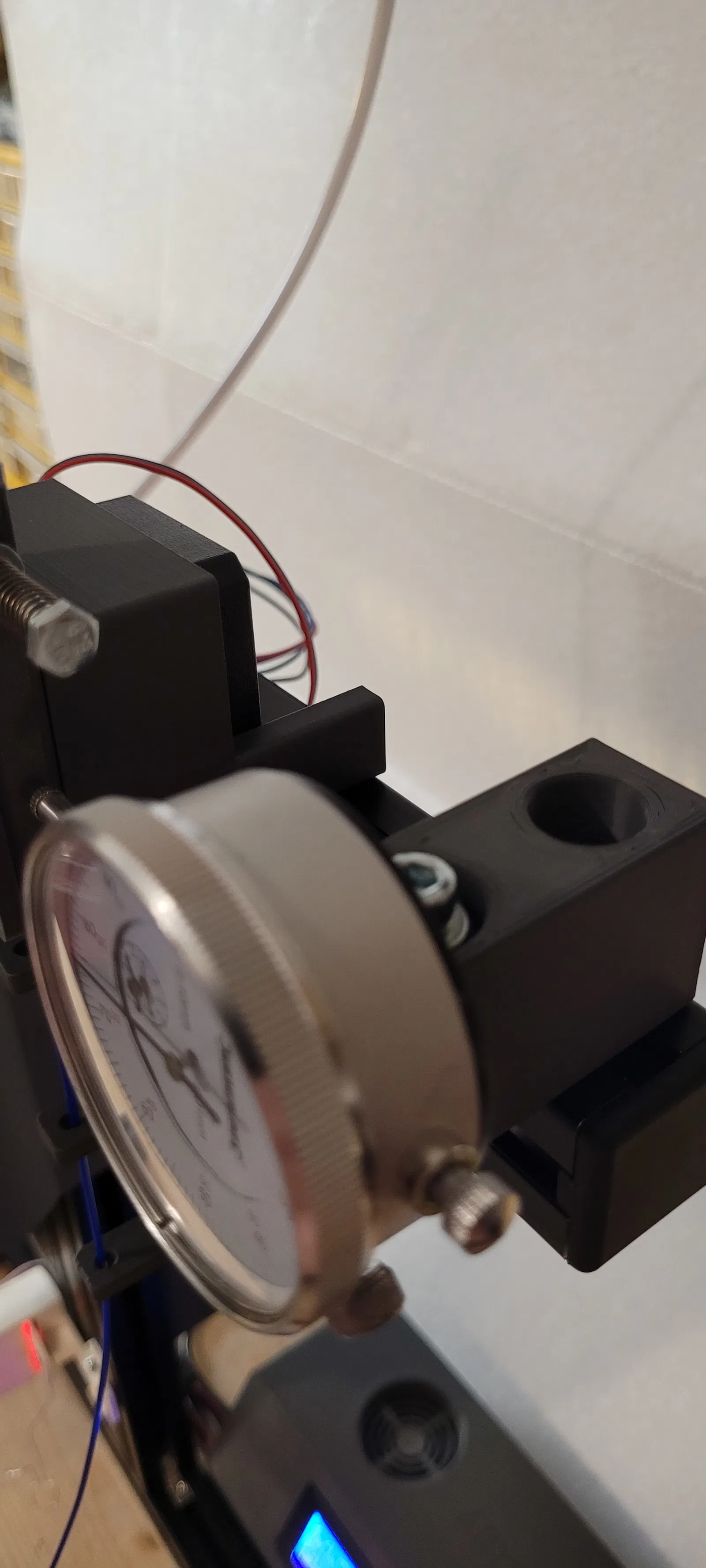

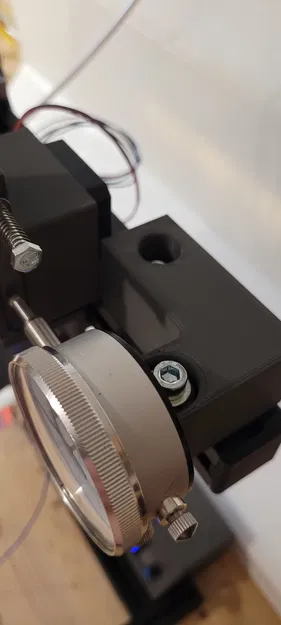

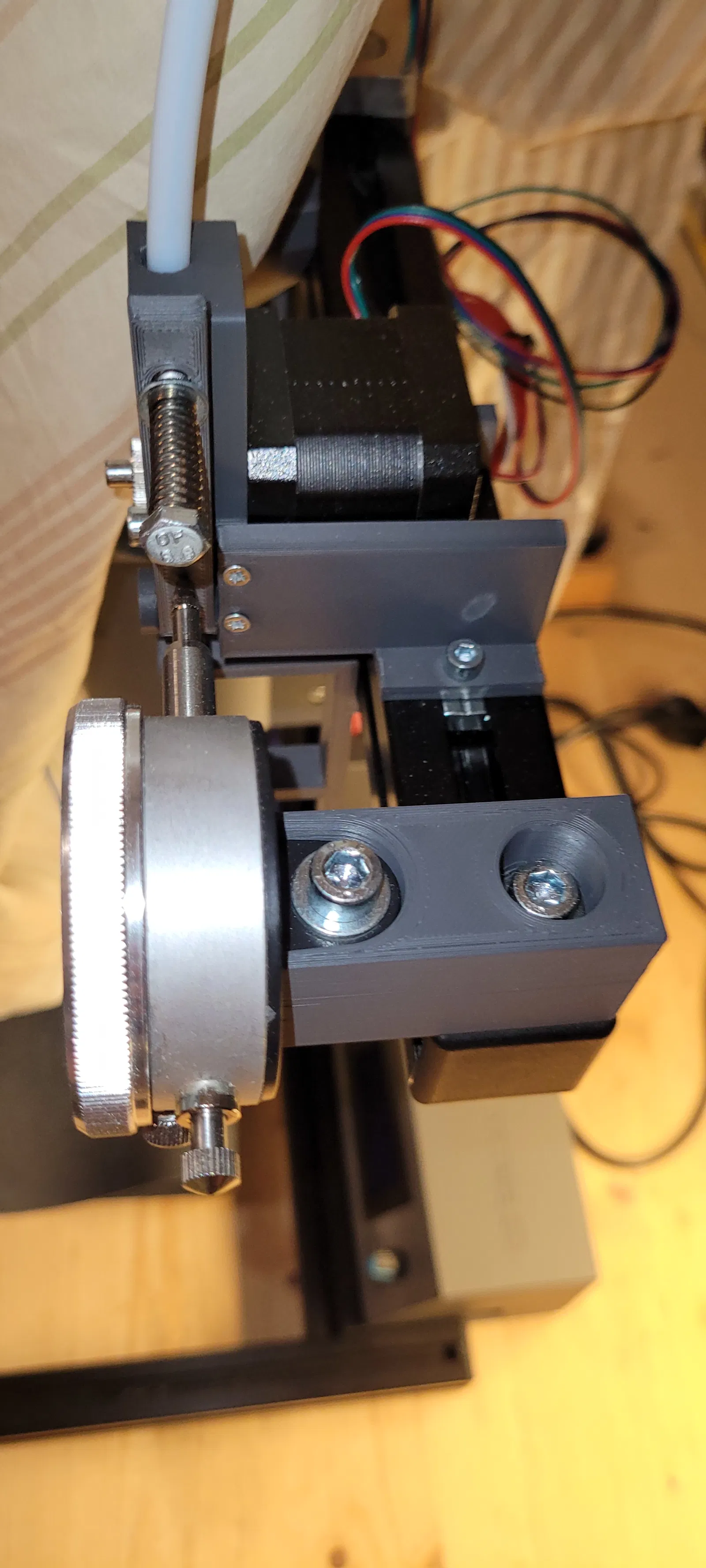

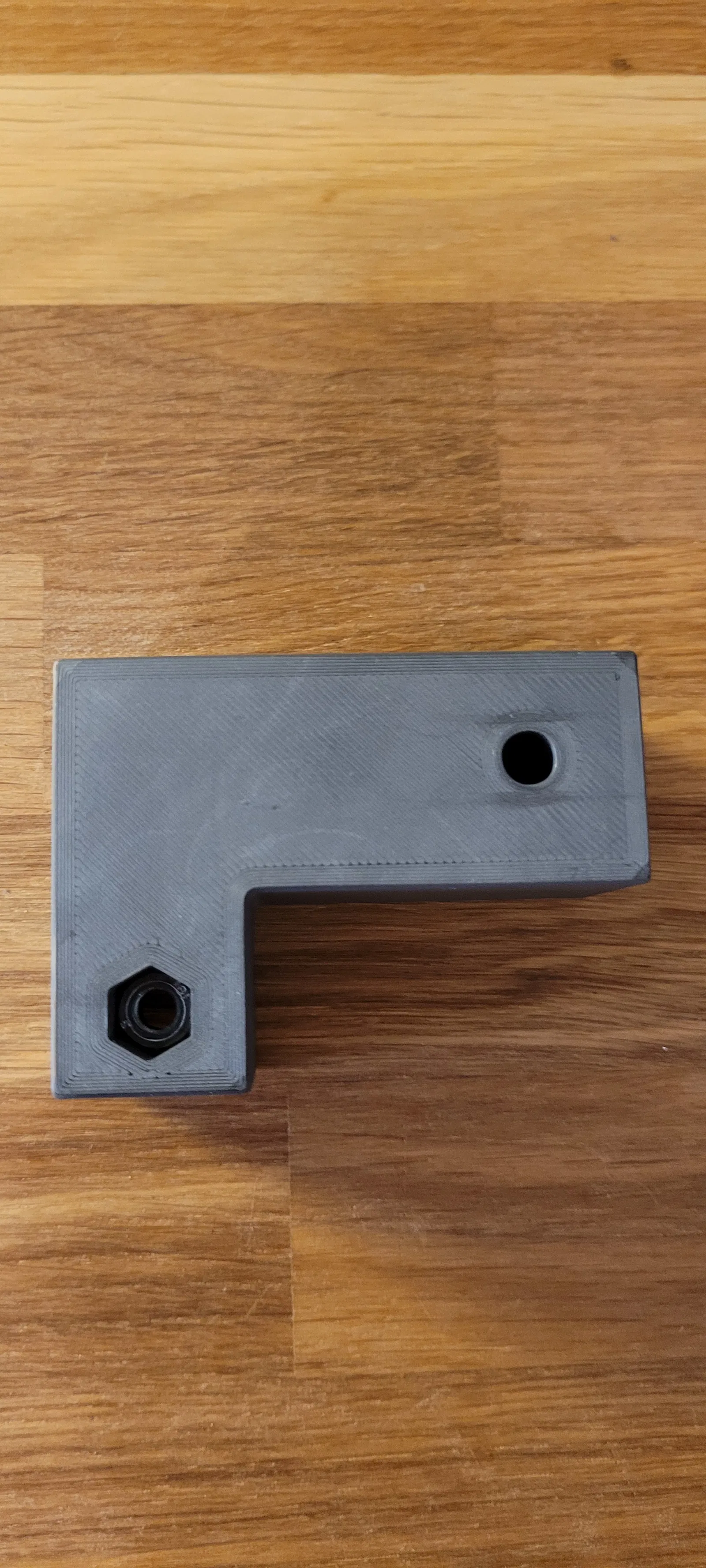

Sau khi nâng cấp bộ phận kéo trên máy MK1 của tôi lên MK2, tôi nhận thấy bộ phận kéo trên MK2 cao hơn MK1 tới 4mm. Vì vậy, tôi đã điều chỉnh giá đỡ cho phù hợp với ứng dụng này.

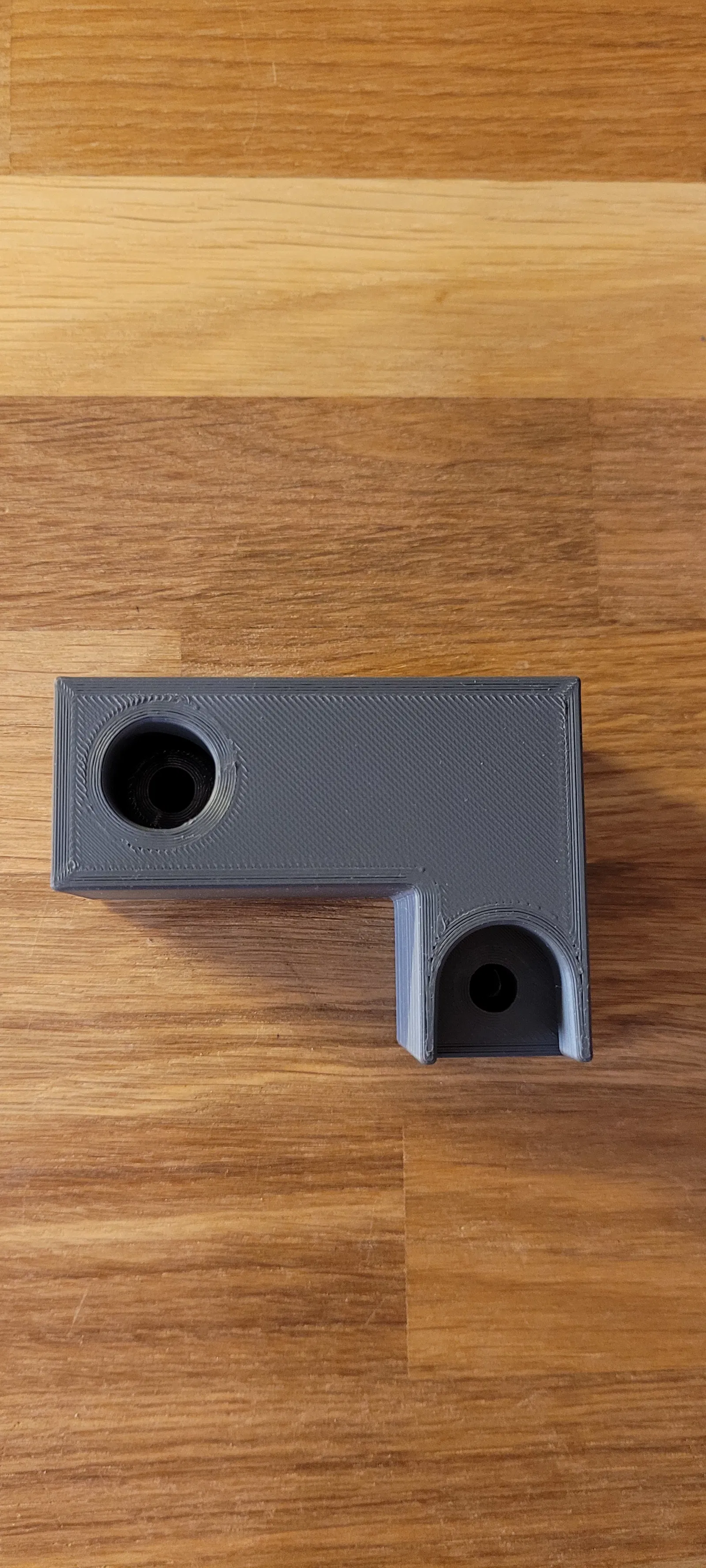

Tôi cũng đã tạo một phiên bản kéo dài cho MK2, phiên bản này sẽ phù hợp với profile 190mm (MK1 là 240mm).

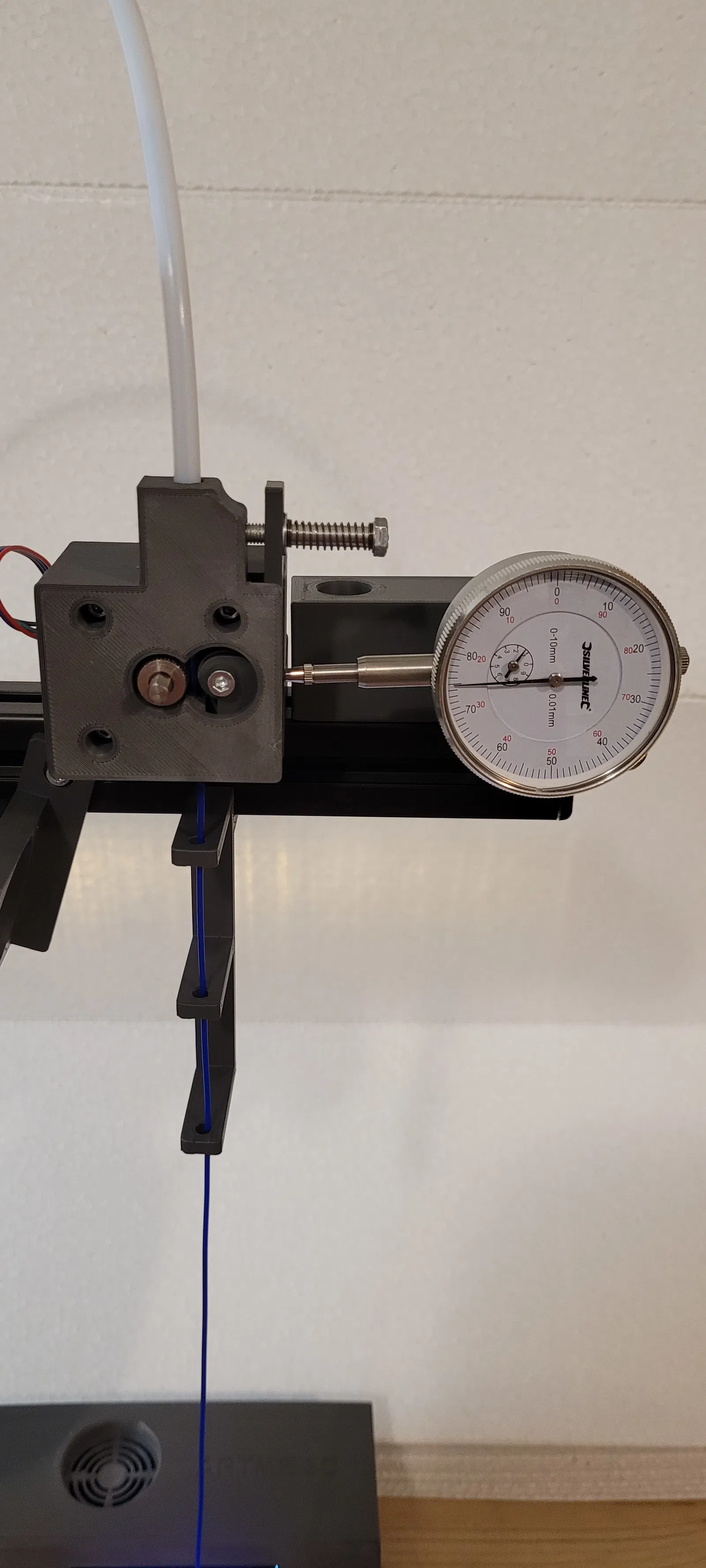

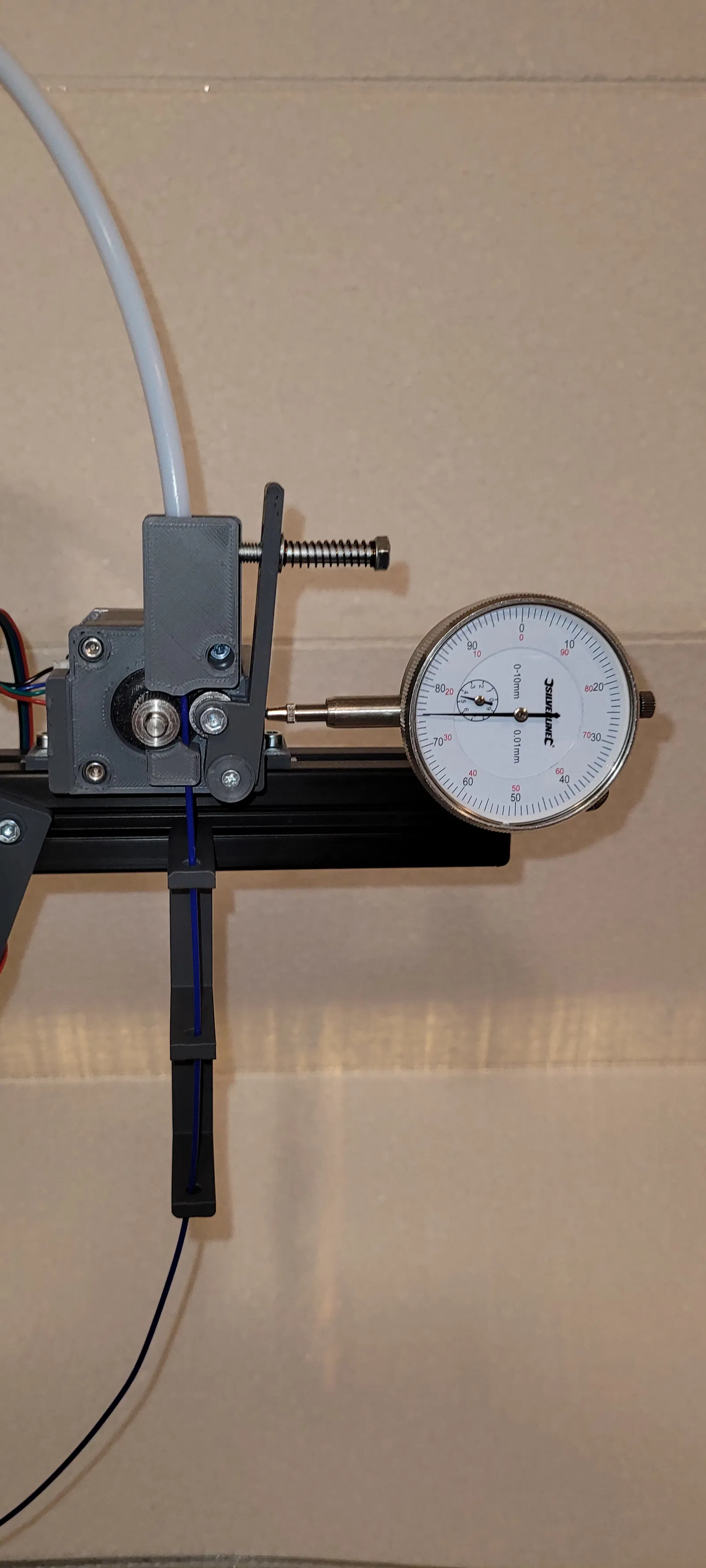

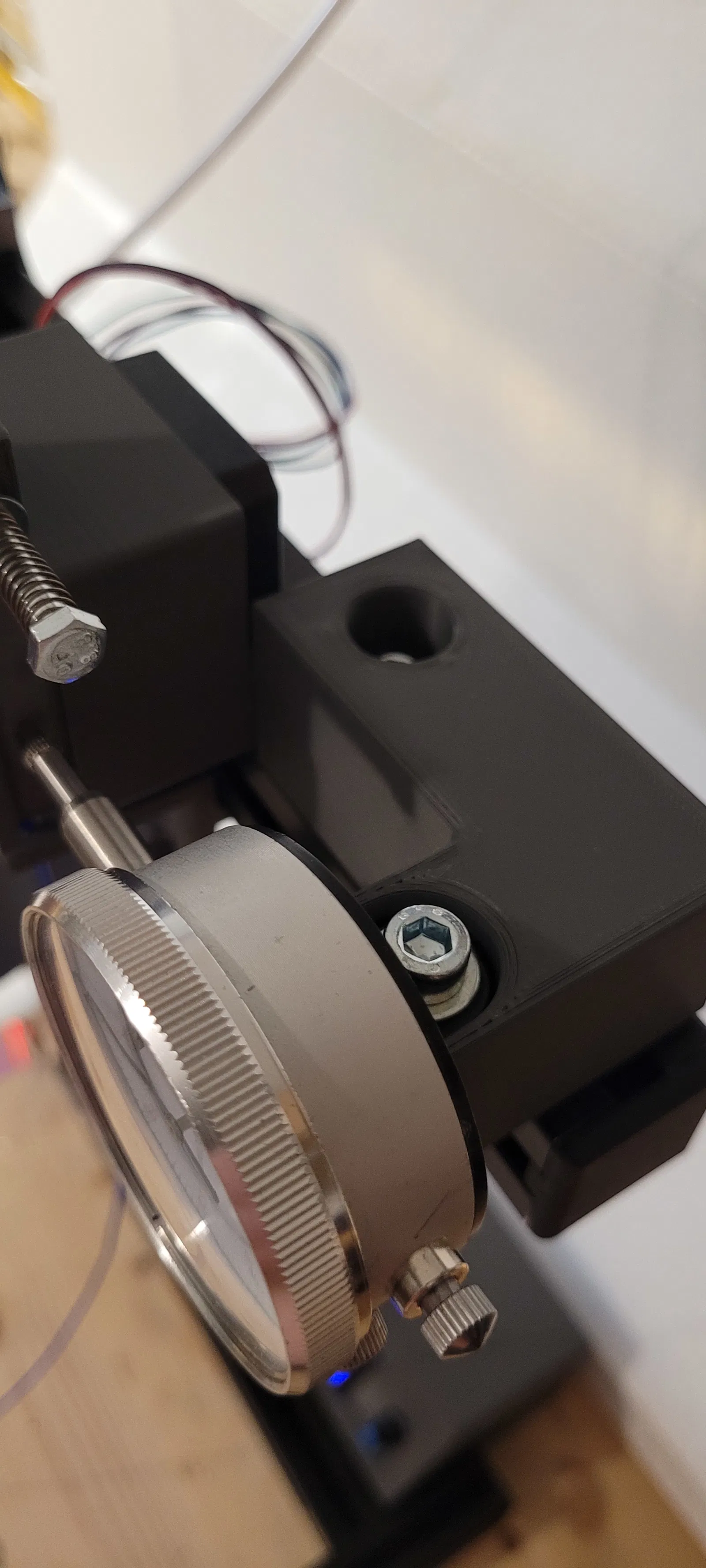

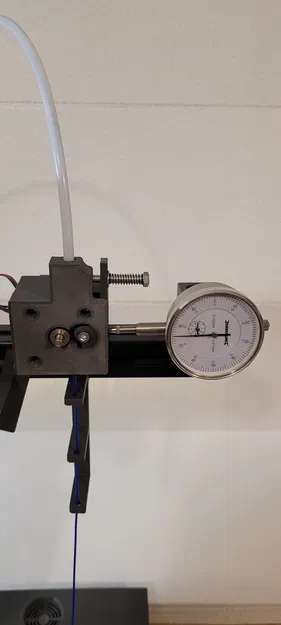

Đầu đo của đồng hồ đo đường kính chỉ cần đặt lên đòn bẩy lò xo và điều chỉnh bằng một đoạn dây tóc PLA mà bạn biết chính xác đường kính của nó.

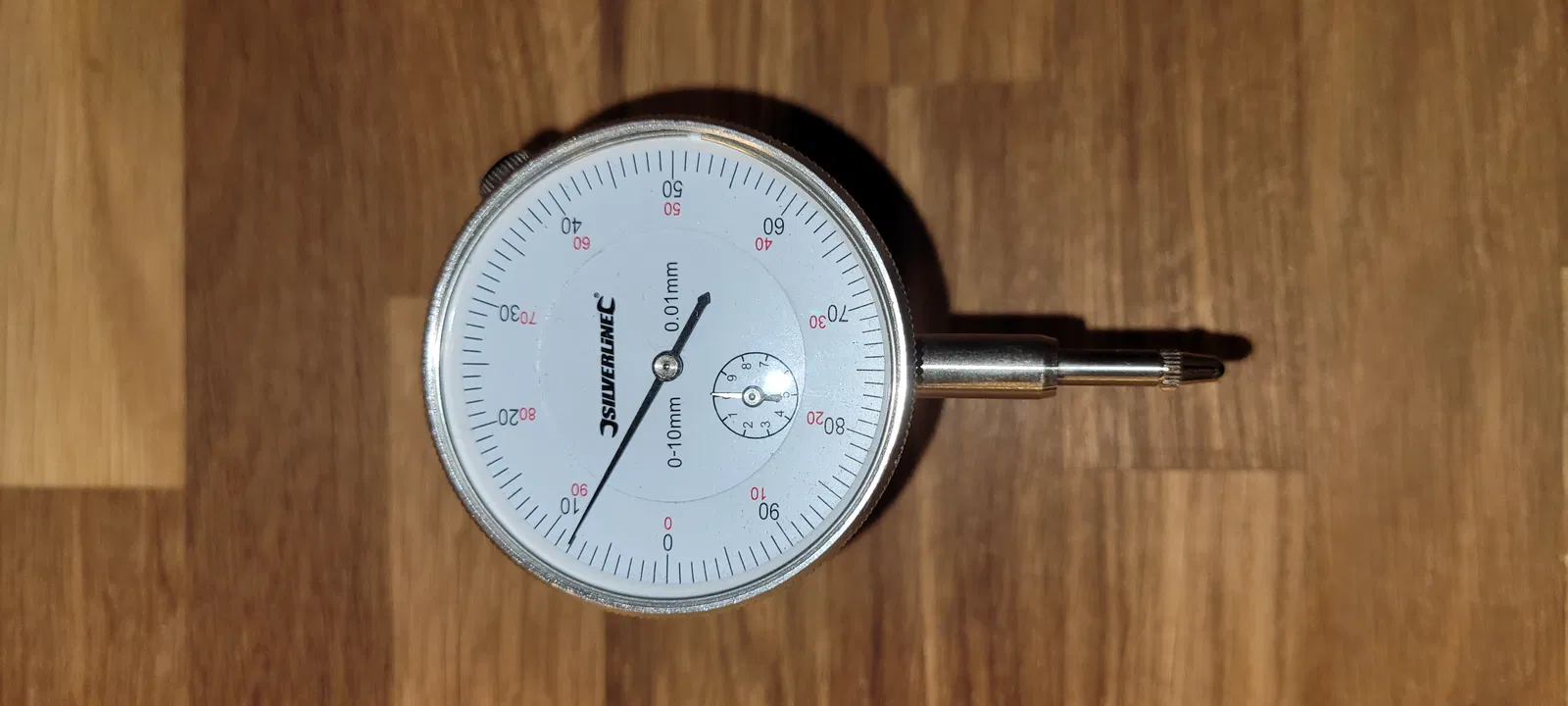

Phù hợp với đồng hồ đo đường kính Silverline của 3D Jake và có thể cả những loại khác…

Tôi chỉ sử dụng đồng hồ đo đường kính để kiểm tra thêm. Bộ phận tự động của MK1 điều chỉnh đường kính dây tóc rất đáng tin cậy khi được hiệu chuẩn đúng cách.

Tôi cũng đã tối ưu hóa độ đồng tâm của bánh xe kéo bằng cách chèn một miếng vật liệu mỏng giữa trục động cơ và bánh xe kéo, để kim của đồng hồ đo đường kính không bị lệch quá nhiều.

Xin cảm ơn David Pfeifer từ www.artme-3d.de đã cung cấp những sáng tạo tuyệt vời của mình!
