Giá đỡ cuộn dây tự thu dưới gầm kệ MMU

Lấy cảm hứng từ Giá đỡ cuộn dây tự thu của Vincent Groenhuis https://www.thingiverse.com/thing:3200204, tôi đã quyết định cần phải chế tạo Giá đỡ cuộn dây treo dưới gầm kệ cho chúng.

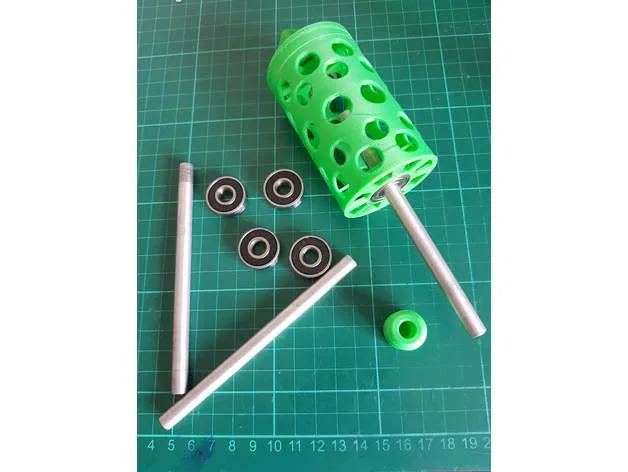

Cái này sử dụng các thanh kim loại và vòng bi 608 từ giá đỡ cuộn dây của Prusa MMU.

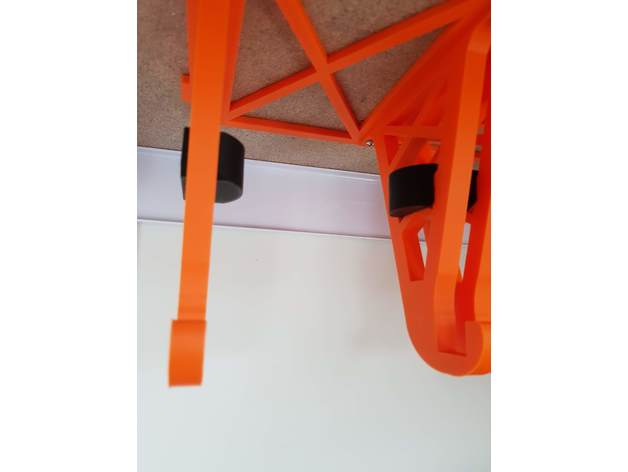

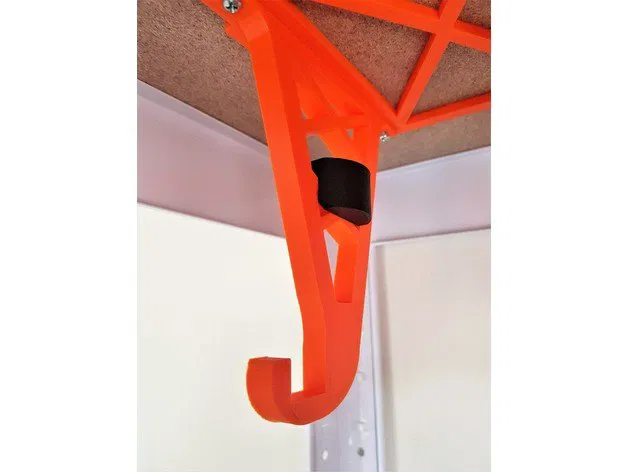

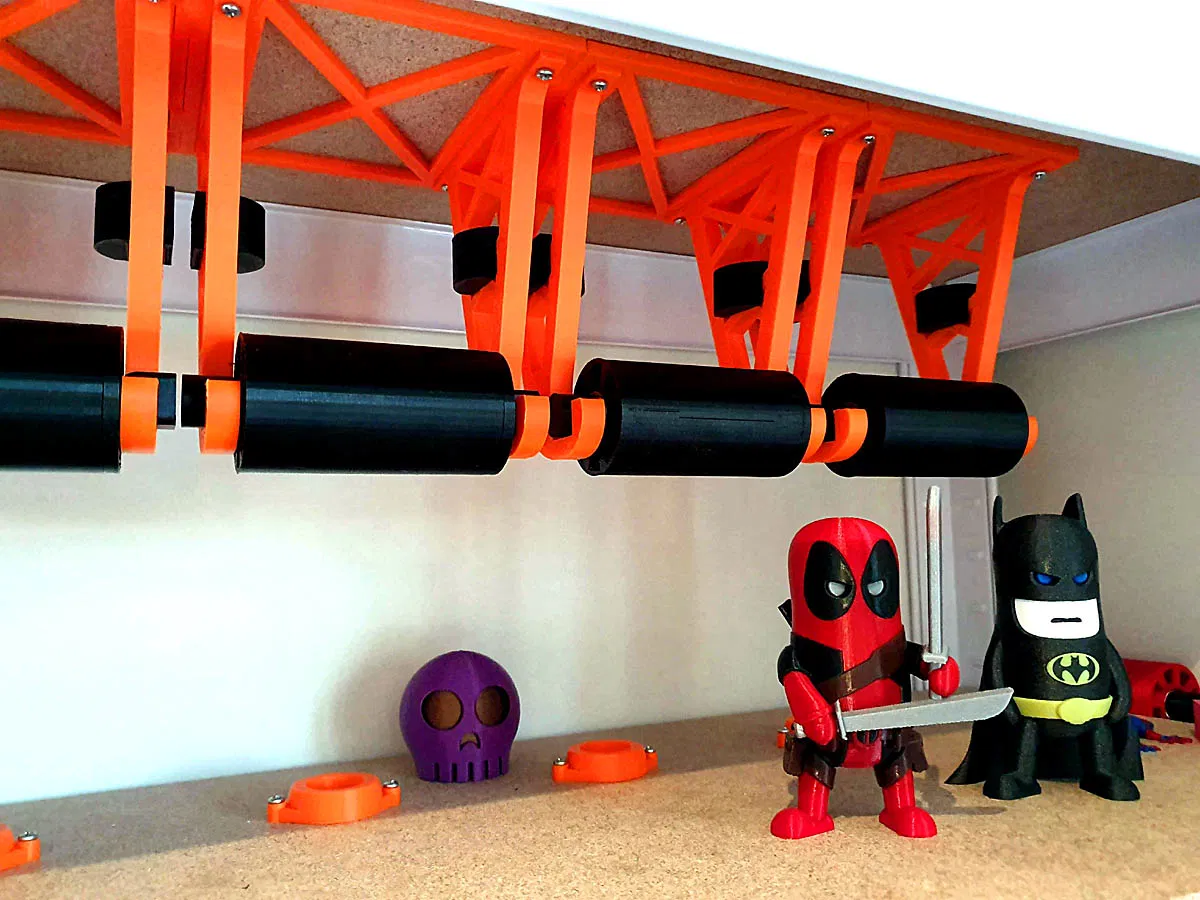

Tôi đã thêm một điểm dừng vuông vào thiết kế lò xo của Vincent Groenhuis và sau đó làm một số Móc treo cho chúng.

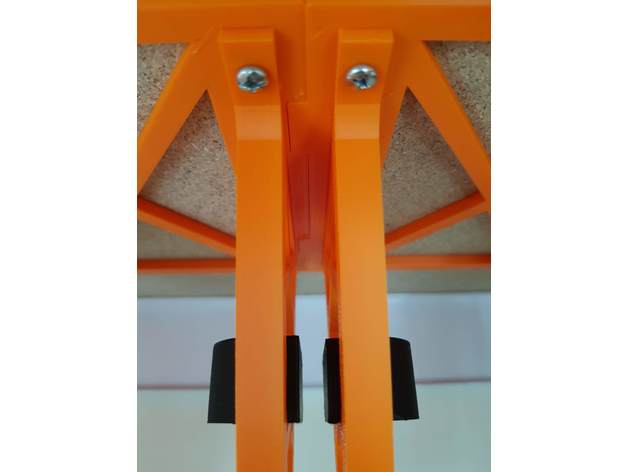

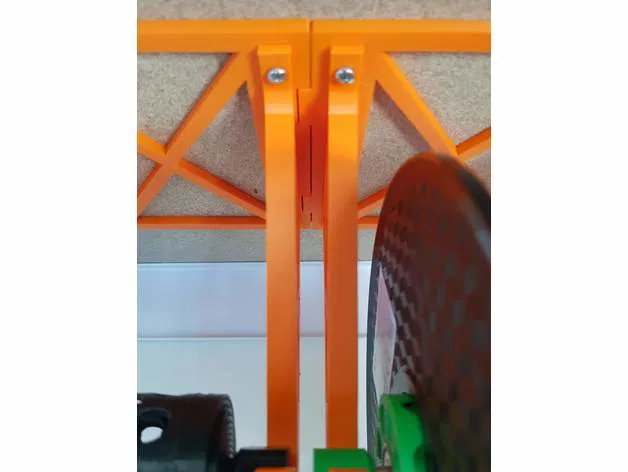

Các Móc treo được in phẳng nên dễ in và tôi đã in của mình bằng PLA. Bạn cần 1x Đế và 2x Giá đỡ bên cho mỗi bộ. Các giá đỡ bên ép chặt vào đế và bạn có thể vặn chúng lại với nhau như một khối. Để tự làm mọi thứ dễ dàng, tôi đã làm cho các đế có thể khớp vào nhau bằng các tab, vì vậy một khi bạn đã đặt giá đỡ đầu tiên vào đúng vị trí thì những cái khác chỉ cần đẩy lên và khớp vào cái hiện có và sau đó bạn có thể vặn chặt nó vào vị trí. Ít đo đạc hơn :)

In Lò xo ít nhất bằng PETG, tôi thấy PLA mất đi một chút độ đàn hồi theo thời gian (PETG vẫn hoạt động tốt). Tôi cũng đã in

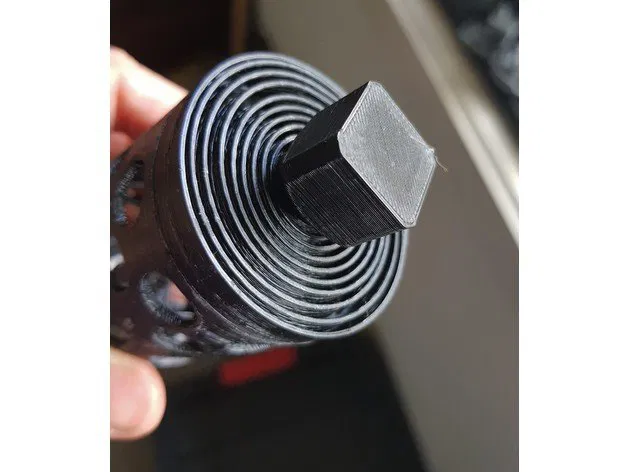

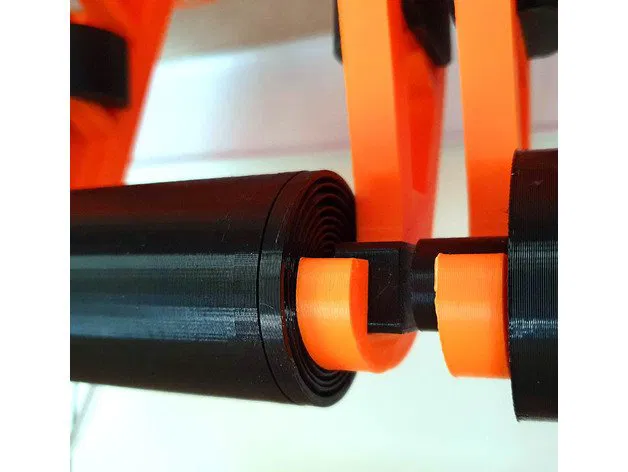

Để lắp ráp Cuộn dây, hãy đẩy một thanh kim loại vào điểm dừng vuông xuyên qua lò xo, chúng vừa khít nên hãy đảm bảo bạn đẩy nó đến hết.

Đẩy một vòng bi 608 vào mỗi bên của Hub Rộng.

Hub cuộn dây và Lò xo đẩy vào nhau thay vì chỉ cần dán hai mảnh phẳng lại với nhau. Với của tôi, chúng vừa khít và tôi không cần keo dán cho những cái mới này. Nếu vẫn còn hơi lỏng đối với bạn, chỉ cần dùng một ít keo dán vào vành.

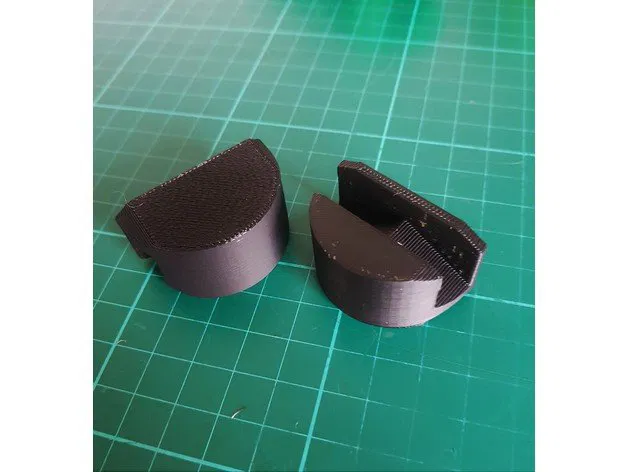

Sau khi lắp ráp, bạn có thể đẩy Nắp cuối cuộn dây tròn vào mặt kia để giữ mọi thứ lại với nhau, cái này cũng vừa khít nên hãy đẩy hết cỡ. Để đảm bảo bạn đã đẩy hết cỡ, tổng chiều dài của trục bao gồm cả các điểm dừng phải là 22mm - 23mm.

Tôi đã đính kèm hình ảnh nên điều này sẽ giúp ích.

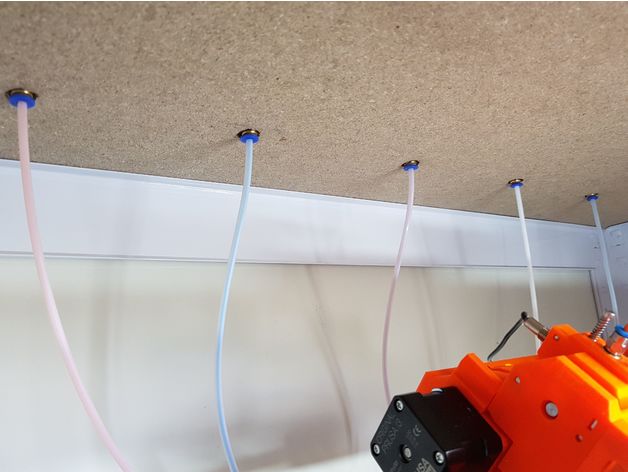

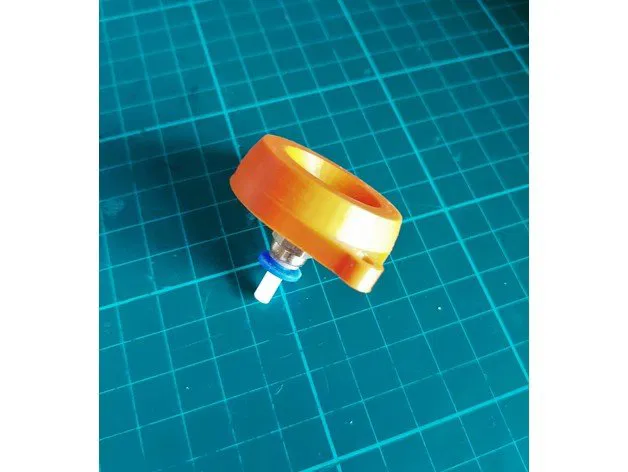

Tôi cũng đã làm một giá đỡ / bộ cấp ống PTFE xuyên qua kệ, cái này dùng đầu nối ống PTFE M10. Xem Giá đỡ M10 trong phần tệp. Bạn sẽ cần mua một đầu nối M10 cho mỗi cái.

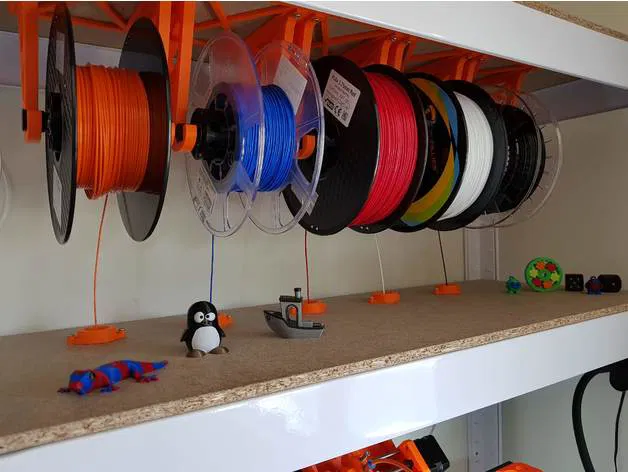

Hầu hết các cuộn dây Filament của tôi đều hoạt động tốt với thiết lập này và giữ chính giữa cuộn dây, nhưng tôi nhận thấy một vài cuộn dây bị lệch dần sang một bên. Vì vậy, tôi cũng đã làm một kẹp hướng dẫn "Bộ định vị giá đỡ cuộn dây" trong phần tệp. Cái này đẩy vào Giá đỡ bên (Xem ảnh, đó là bộ phận màu đen trên giá đỡ bên) và nó ngăn cuộn dây bị lệch quá xa ra ngoài.

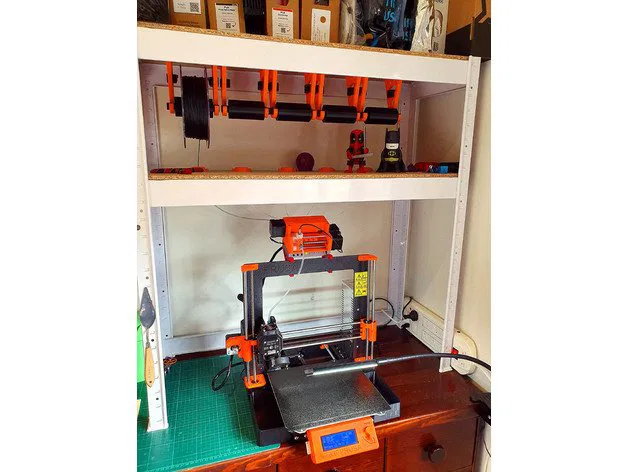

Tôi thấy giá đỡ cuộn dây Prusa rất rắc rối khi sử dụng, luồn dây tóc qua các lỗ và khuỷu tay, v.v., sau đó chỉ còn vài cm để có thể luồn dây tóc đến MMU. Với thiết lập mới của tôi, việc thay đổi cuộn dây rất nhanh chóng với nhiều không gian để luồn/đẩy dây tóc xuống ống.

Tôi hy vọng bạn thấy cái này hữu ích và vui lòng đăng một lượt làm trên Thingiverse nếu bạn làm được một cái.

FYI Giá đỡ cuộn dây màu xanh lá cây trong ảnh là PLA và bạn có thể thấy lò xo đã mất đi một chút độ đàn hồi. Cái màu đen là PETG :)

Hướng dẫn in

Tôi đã in của mình ở mức 0.3 và tôi cần chọn phát hiện tường mỏng để chúng in tốt.
