MRC24 - Xe Crawler RC Micro In 3D

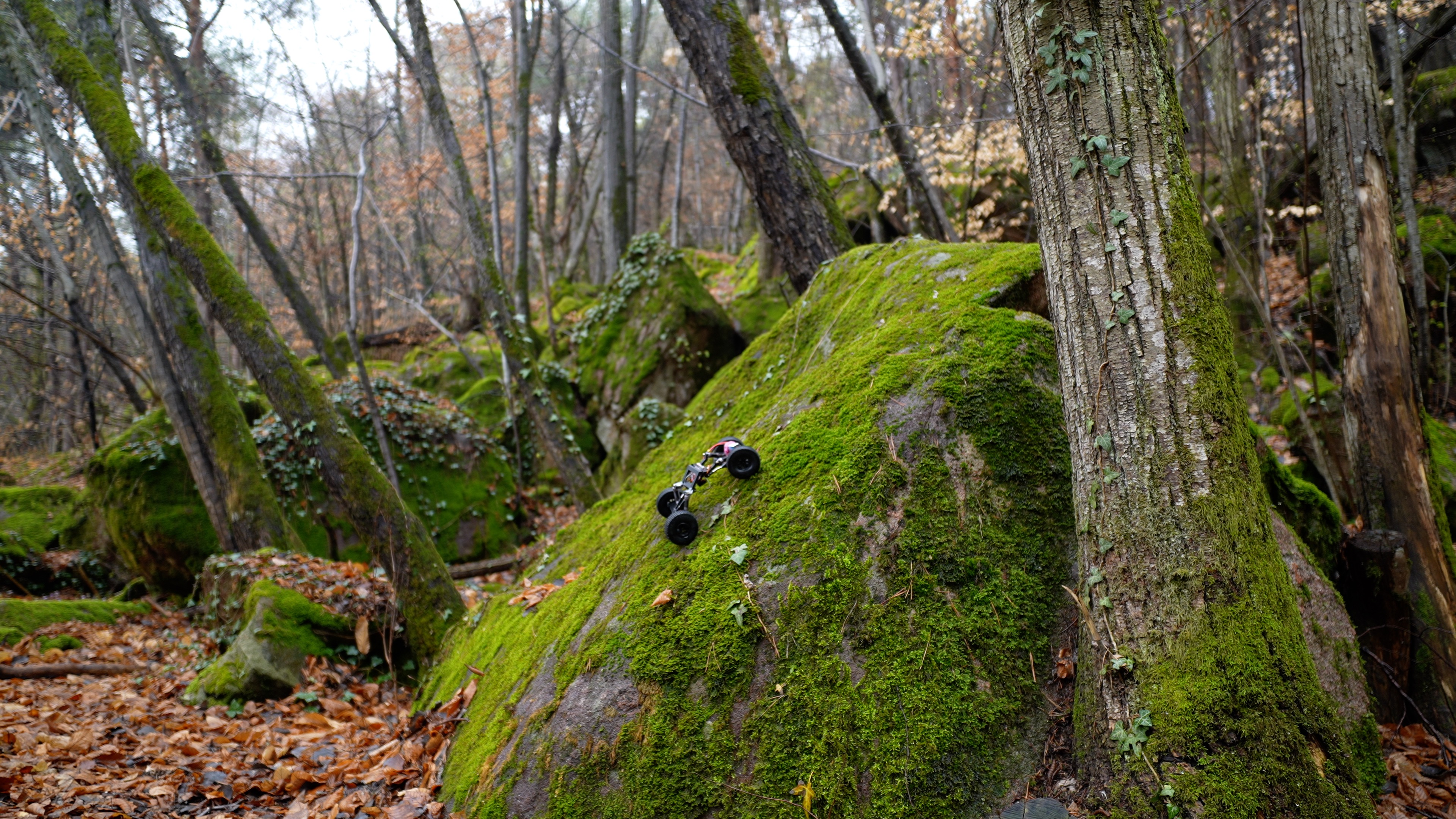

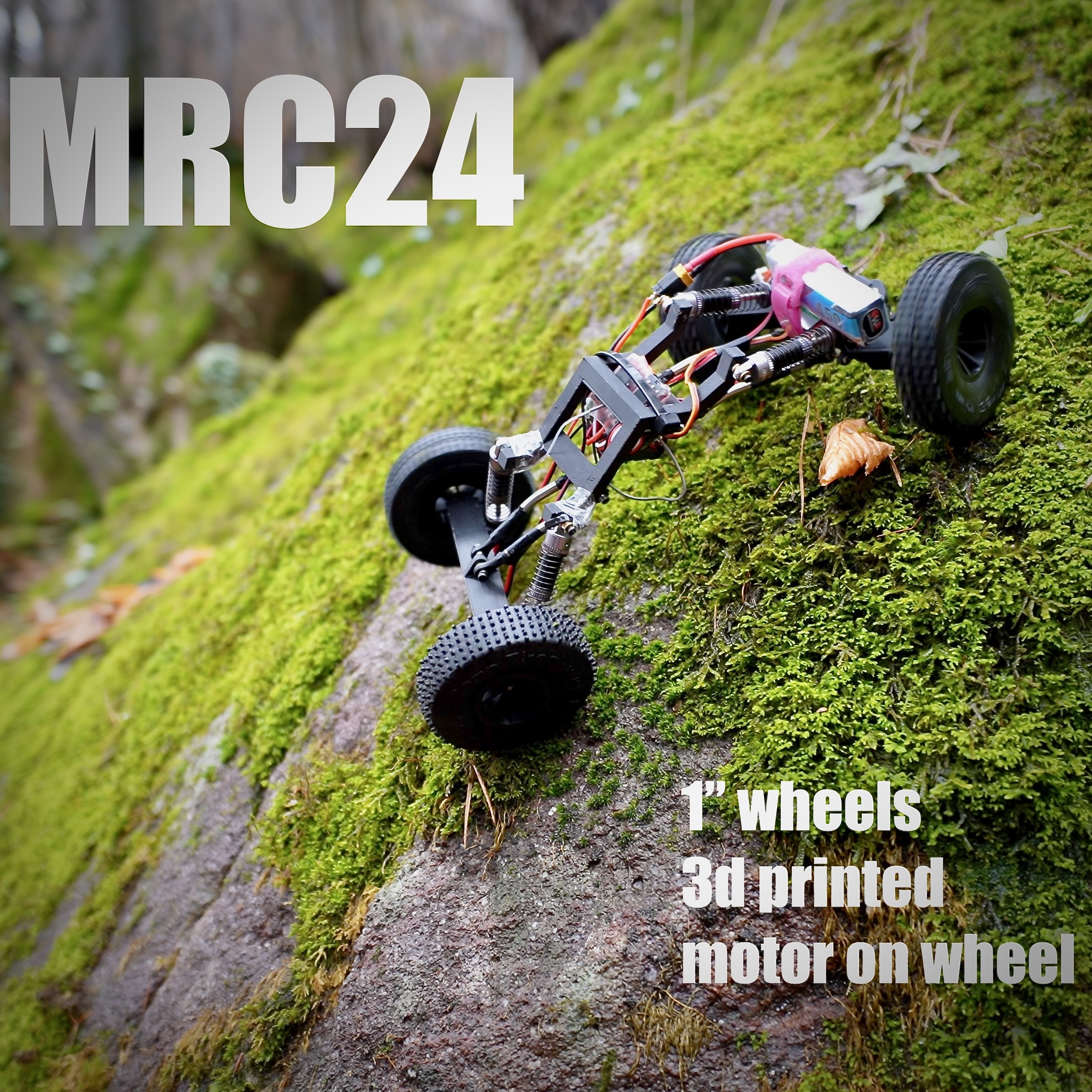

MRC24 là một chiếc micro RC Rock Crawler với tỉ lệ xấp xỉ 1/24 sử dụng động cơ hub nhỏ để dẫn động trực tiếp cả 4 bánh. Đây là một món đồ chơi thú vị để leo trèo chậm rãi trên đá và địa hình.

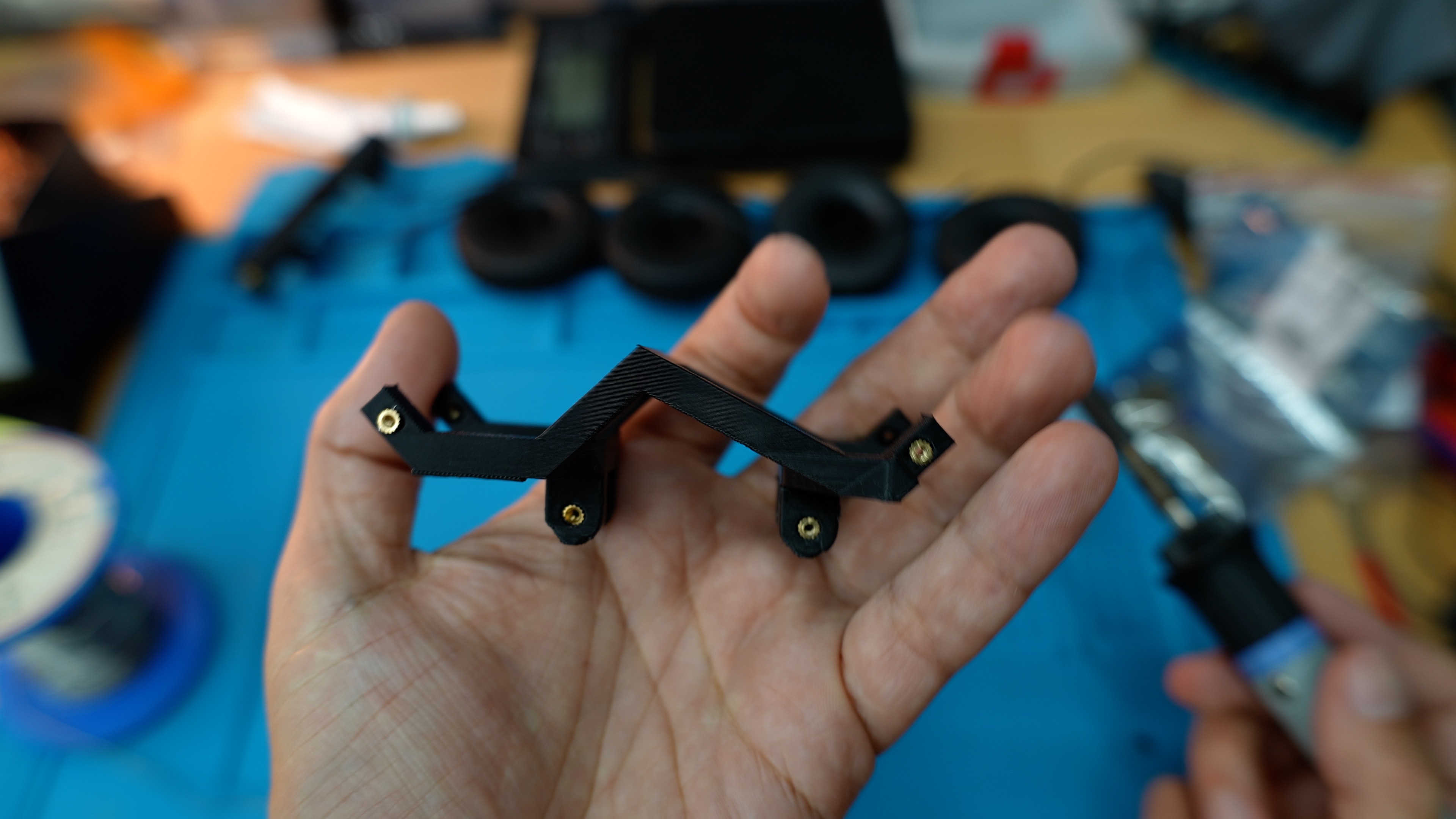

Tất cả các bộ phận chính đều được in 3D: khung gầm, trục trước và trục sau. Tuy nhiên, bạn sẽ cần thêm các bộ phận điện tử và phần cứng khác để hoàn thiện chiếc xe. Nên có kiến thức cơ bản về in 3D và RC trước khi bắt đầu chế tạo. Đừng ngần ngại chỉnh sửa các bộ phận và chia sẻ chúng bằng cách sử dụng hashtag #mrc24.

Chế tạo

BOM (Danh sách vật tư)

Đây là danh sách vật tư. Tôi đã liên kết đến các nhà cung cấp nơi tôi mua đồ của mình. Tất nhiên, bạn cũng có thể sử dụng các bộ phận tương tự / bộ phận giống hệt từ các nhà cung cấp khác. Các liên kết đến Aliexpress không phải là liên kết liên kết, nhưng bạn có thể nhận được phiếu giảm giá (2 đô la cho bạn, 4 đô la cho tôi) bằng cách sử dụng liên kết sau: https://a.aliexpress.com/_EHlIzXL

Các bộ phận in 3D

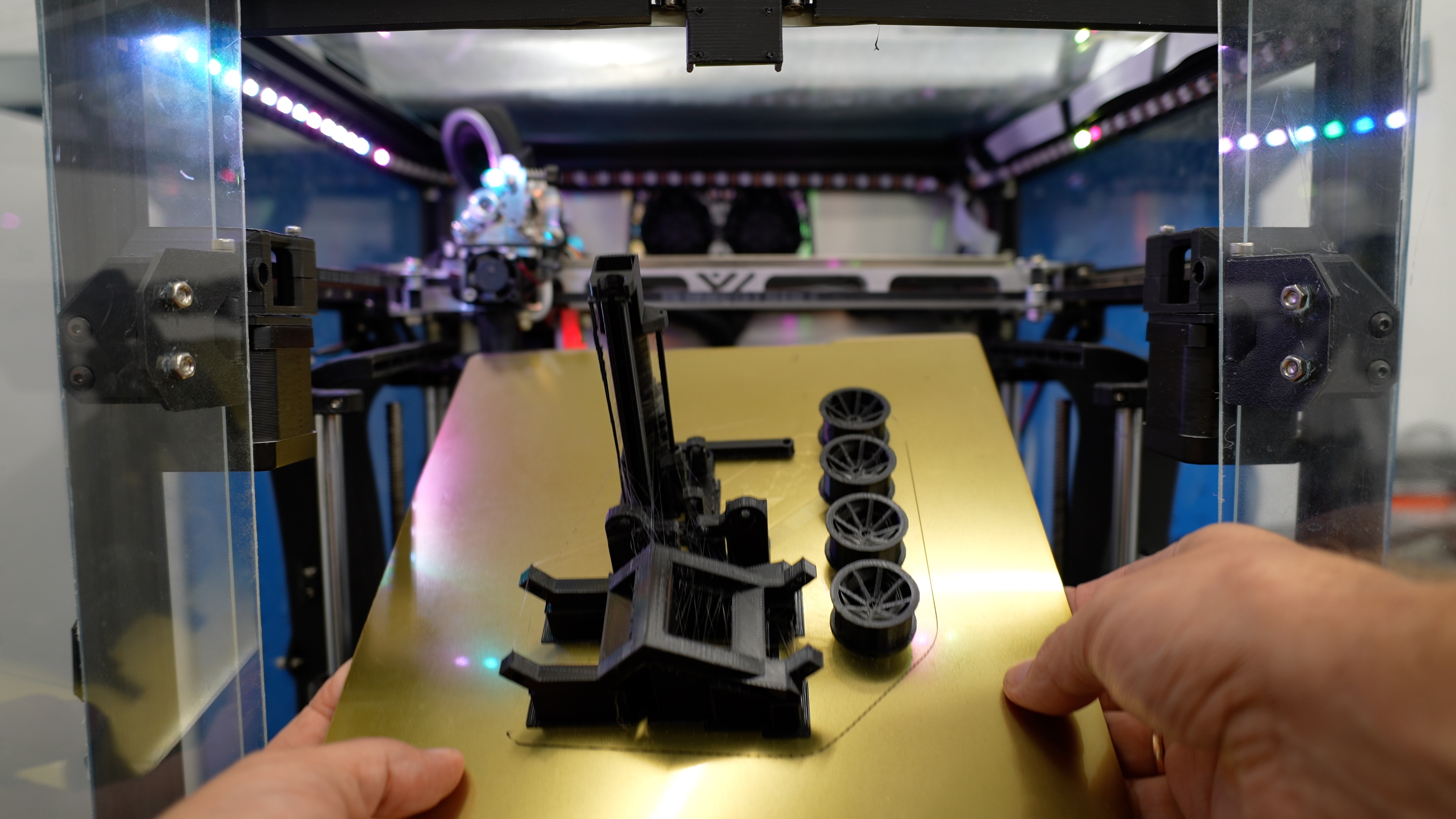

7 tệp, tổng cộng 10 bộ phận (in bánh xe 4 lần). Bản in được cắt bằng SuperSlicer đã được thử nghiệm trên Vz235 bằng cách sử dụng Esun PLA+ với 99% độ đặc.

Điện tử

• RC - ví dụ: Radiomaster MT12

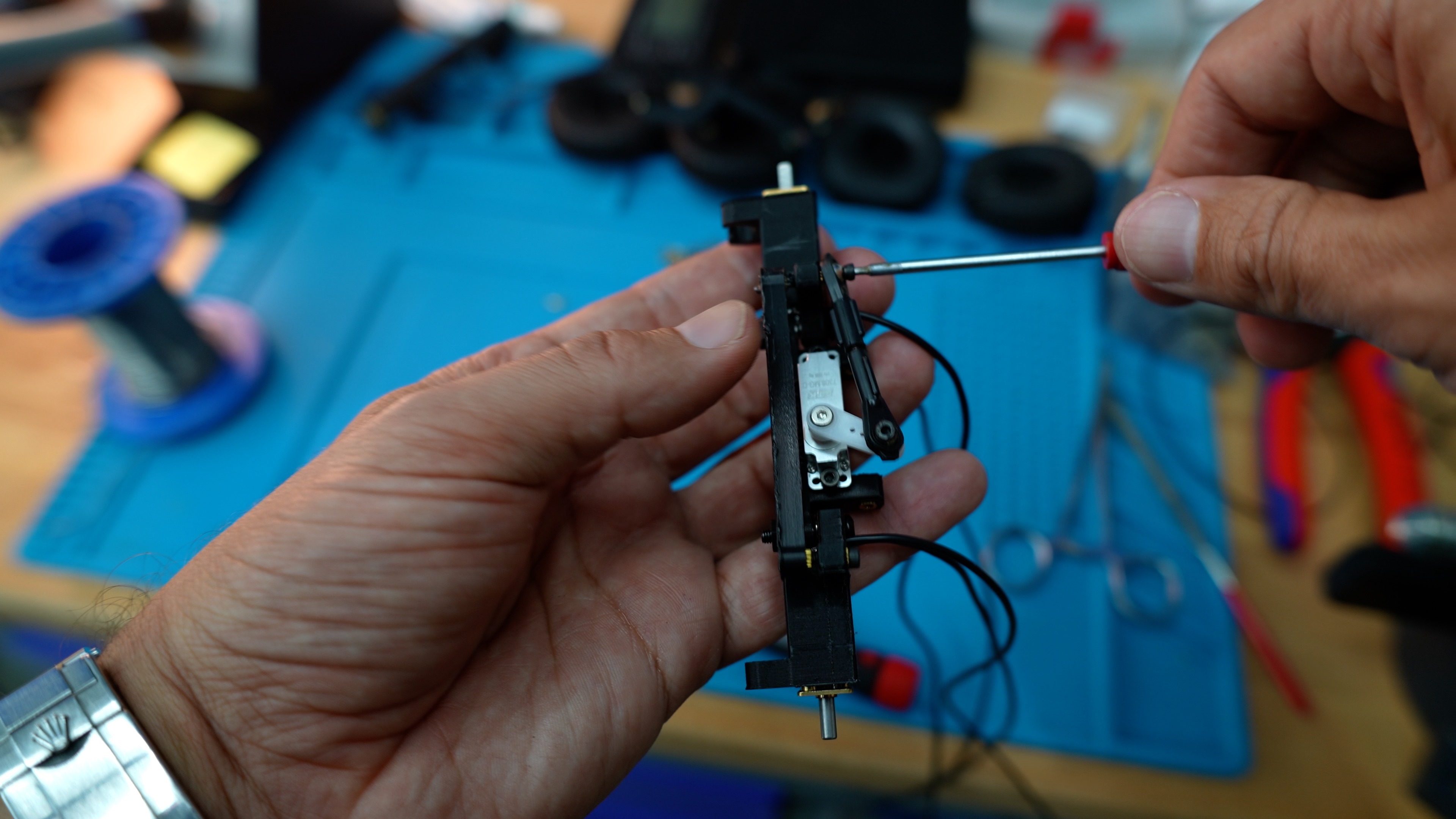

• Servo 8mm - ví dụ: PTK 7308 (với tai gắn ngang tiêu chuẩn)

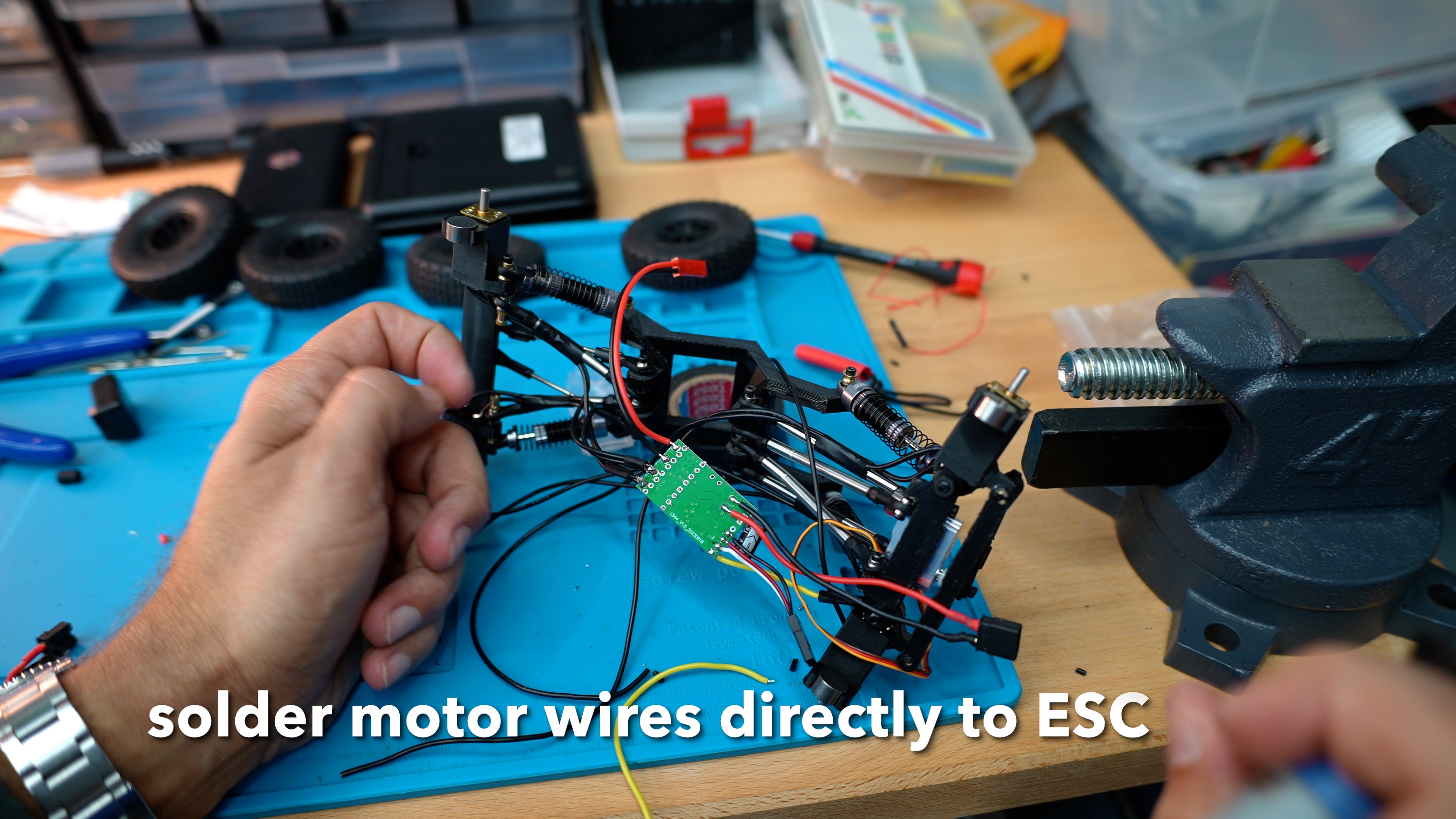

• ESC chổi than - loại đơn giản / loại 2 kênh
• 4x Động cơ N20 (tôi dùng loại 200 vòng/phút/6V cho 2s)

Bánh xe

• Lốp xe 1 inch - ví dụ: Injora Comp Pins

Phần cứng

• Bộ link - Links - Khớp bi M2
• 4x Giảm xóc
• Vít/Đai ốc M3: 2x để gắn khớp lái trên trục trước
• Vít M2
• 4x Bạc đạn Mr63zz 3x6x2.5mm
• M2 ốc nhiệt (Đường kính ngoài 3.5mm, dài 5mm)
• Đầu nối XT30
• Lipo 2s
• Dây Velcro (cho pin)
• tùy chọn: Tạ Tungsten (tôi dùng loại 1/4 ounce; đường kính 9mm)

Để có cái nhìn tổng quan nhanh, bạn có thể xem cái này
