BeamCase - Giá đỡ quạt đơn giản (nhiều kích cỡ)

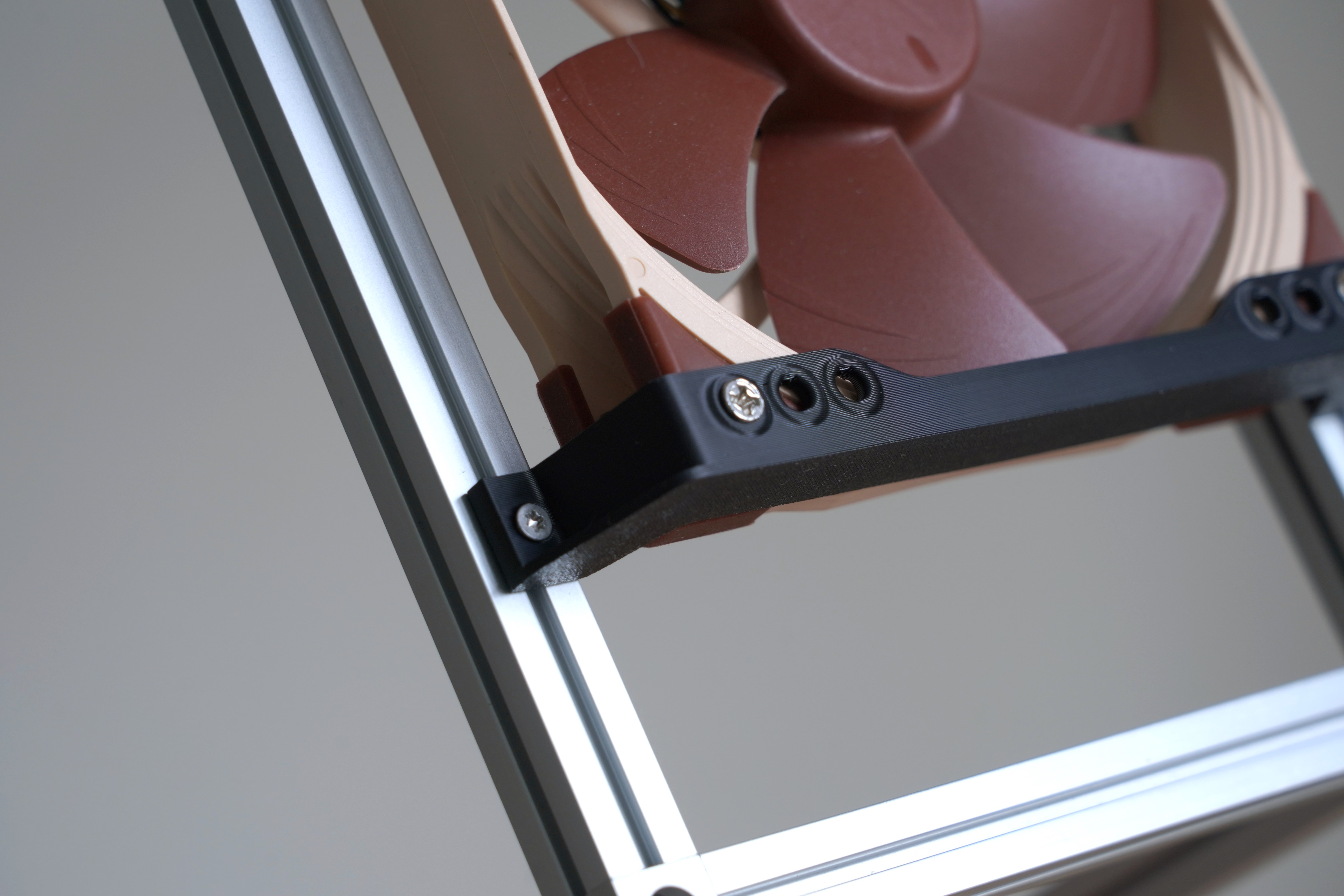

Giá đỡ quạt này được làm để gắn thêm quạt vào BeamCase (SFF) của bạn. Nó có nhiều kích cỡ khác nhau tùy thuộc vào độ dày của quạt và vị trí lắp đặt. Giá đỡ được gắn vào quạt bằng ốc vít quạt tiêu chuẩn và sau đó được bắt vít đơn giản vào các đai ốc nằm trong các thanh nhôm.

Đây là một giá đỡ quạt rất đơn giản, chỉ cần bắt vít vào các đai ốc nằm trong các thanh nhôm Makerbeam XL. Nó rất chắc chắn, nhưng không tiết kiệm không gian như giá đỡ quạt một mặt hoặc loại lắp trượt.

Giá đỡ quạt này có nhiều kích cỡ cho các độ dày quạt và vị trí lắp đặt khác nhau (mỗi giá đỡ có lỗ cho quạt 120mm và 140mm).

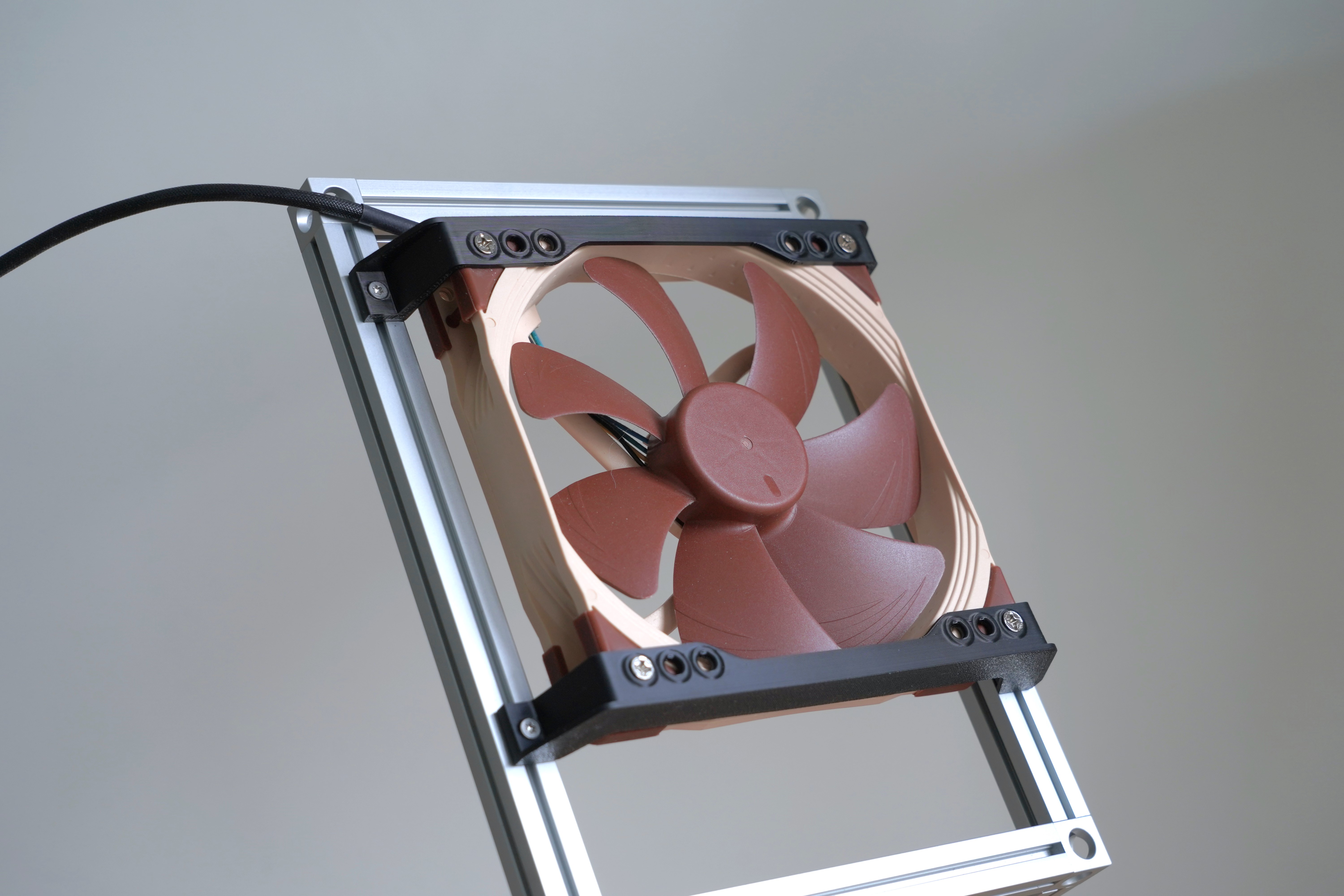

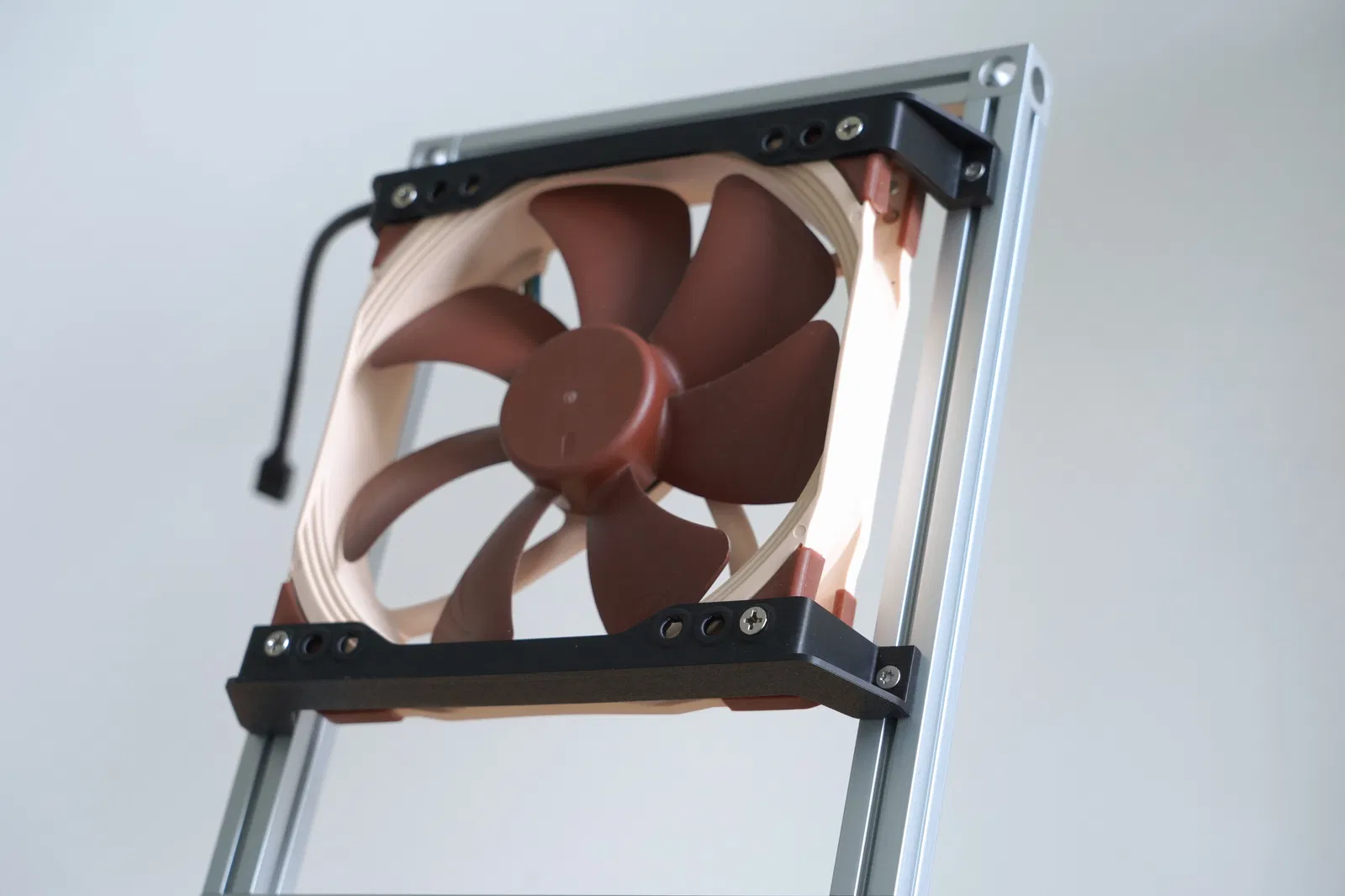

Nếu bạn chỉ muốn gắn quạt từ bên trong, bạn chỉ cần sử dụng giá đỡ 10mm, vì bản thân các thanh nhôm dày 15mm, kết hợp với giá đỡ 10mm là đủ cho quạt 25mm. (hình ảnh cho thấy giá đỡ 25mm, sử dụng cái này quạt sẽ nằm trên các thanh nhôm)

Những giá đỡ này được thiết kế để hoạt động cùng với vỏ case ITX dạng module BeamCase có thể tìm thấy ở đây**.**

Phần cứng cần thiết

Ốc vít: M3x8mm ốc vít đầu chìm cho phiên bản 17mm (2 chiếc mỗi giá đỡ) ốc vít quạt tiêu chuẩn (đi kèm quạt của bạn)

Đai ốc: Đai ốc M3 tiêu chuẩn (2 chiếc mỗi giá đỡ)

Hướng dẫn in:

Lý tưởng nhất là in mẫu này bằng sợi nhựa bền hơn và chịu nhiệt tốt hơn như PETg hoặc ABS. Để giá đỡ hoạt động hoàn hảo, nó phải được in chính xác, vì vậy hãy bù trừ cho độ co ngót. Bản in này, giống như tất cả các bộ phận của BeamCase, không yêu cầu bất kỳ bộ phận hỗ trợ nào.

Tôi điều chỉnh độ co ngót của ABS bằng cách thay đổi tỷ lệ mô hình thành 100.5% (Bambu Lab P1S và Sunlu ABS), nhưng điều này còn tùy thuộc vào loại sợi nhựa và máy in cũng như tốc độ in.
