Remote Cửa Cổng Sạc USB-C

Dạo này cái remote cửa nhà tui hết pin, mà nó xài pin 12 volt á, kiếm hoài không có cục nào thay. Thế là tui quyết định chế nó thành cái remote sạc USB C luôn.

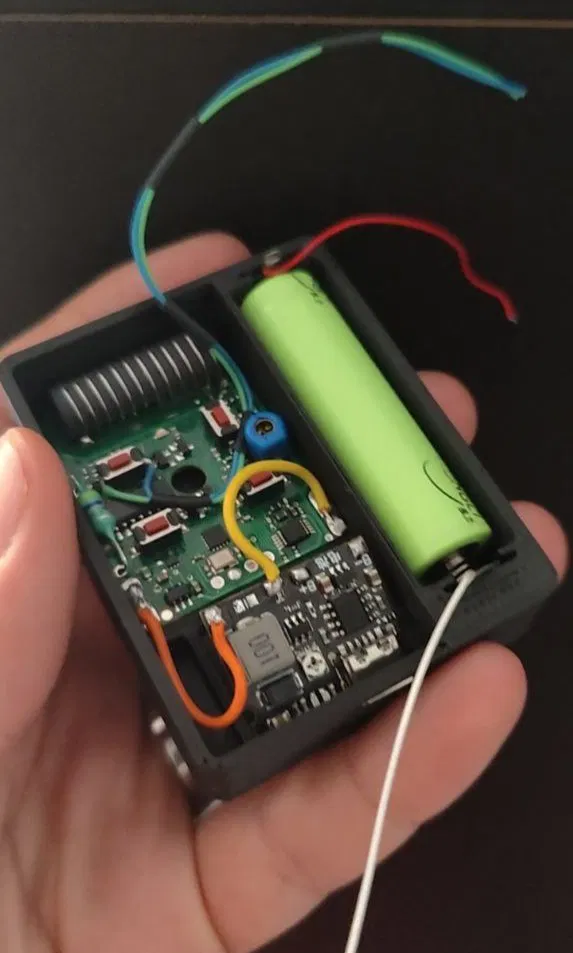

Cái mẫu này là cái vỏ remote mới cho:

• Cái bo mạch (PCB) zin của remote (góc trên bên trái).
• Cái module sạc USB C cho pin Li-Po, có kèm mạch boost lên 12V (góc dưới bên trái).
• Cái pin Li-Po tui xin từ cái quạt tích điện cũ.

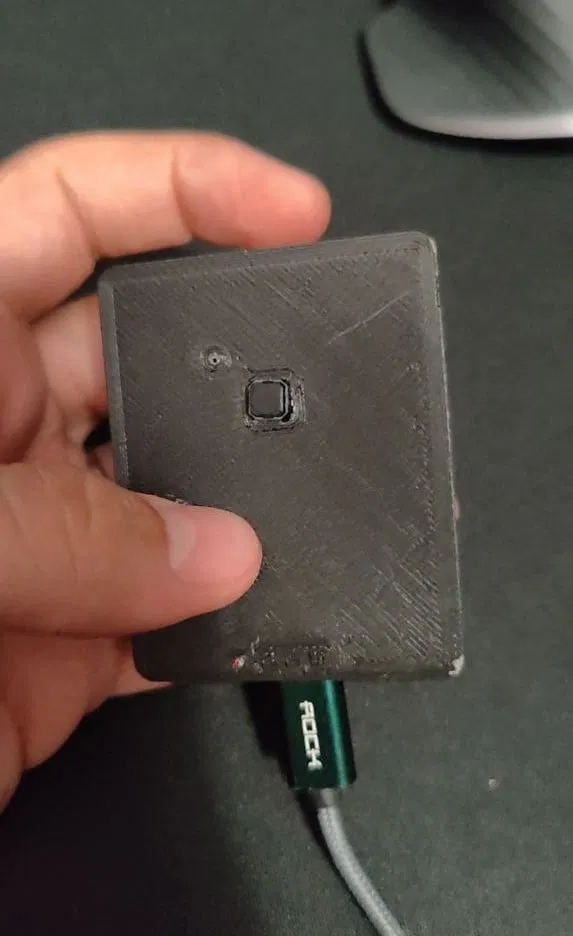

Nắp này có khoét lỗ để gắn đèn LED báo trạng thái với nút bấm tui kiếm được sẵn có. Mấy bồ có thể tùy chỉnh mẫu in để vừa với bất kỳ loại nút bấm nào nha.

Cái bo mạch zin của remote cũ cũng bự lắm, nên cái chỗ để bo mạch này tui làm rộng rãi, chắc là vừa với đa số mấy cái bo mạch remote khác luôn.

Tui khuyên mấy bồ nên in bằng ABS nha, còn PLA thì dễ bị móp méo lắm á, do trong xe hơi nhiệt độ cao lắm đó.

Module USB-C: https://aliexpress.com/item/1005005293595296.html

Nút bấm: https://www.lcsc.com/product-detail/_ALPSALPINE-_C115350.html
