Đèn LED cho đầu phun Prusa MK3S+

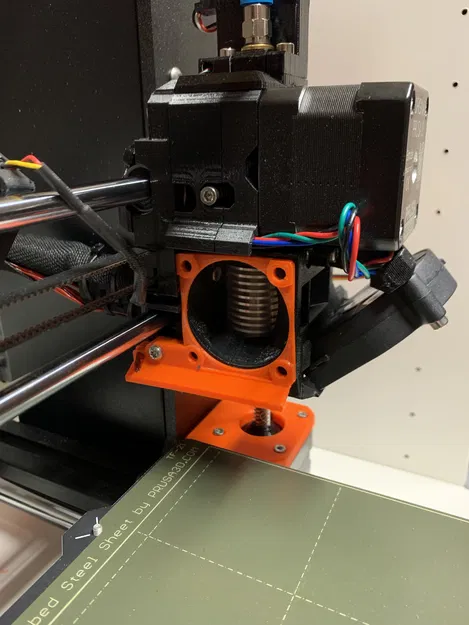

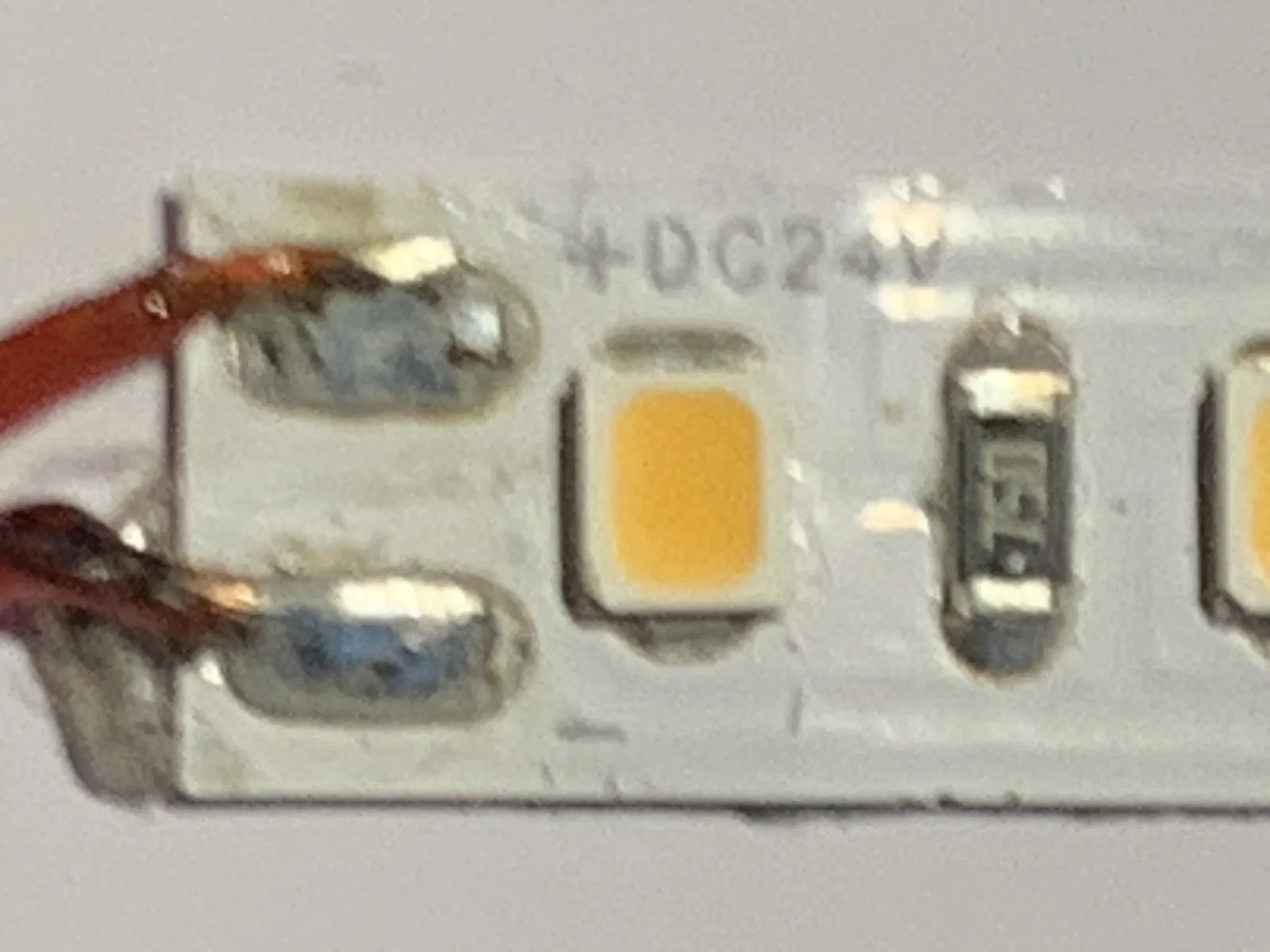

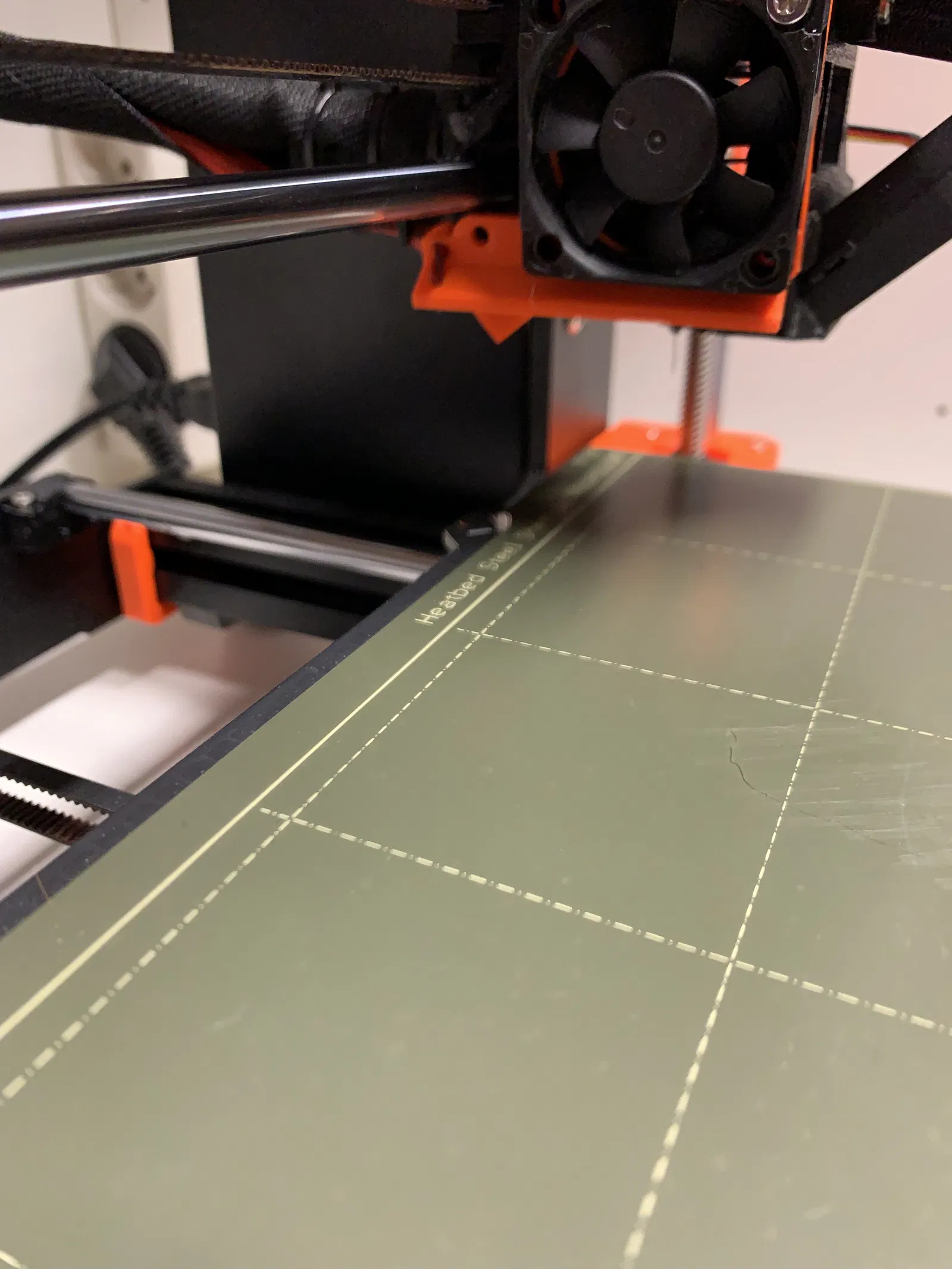

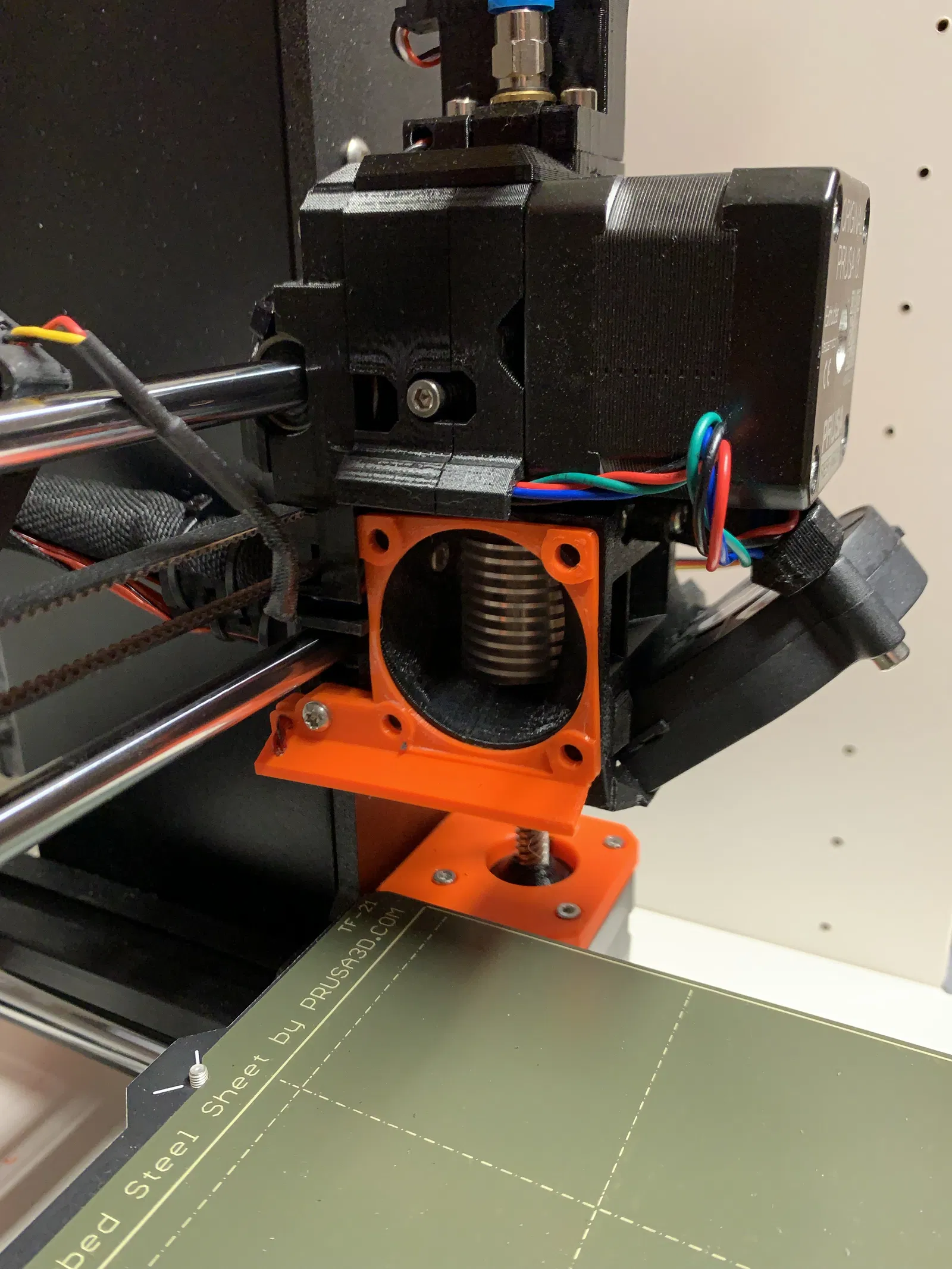

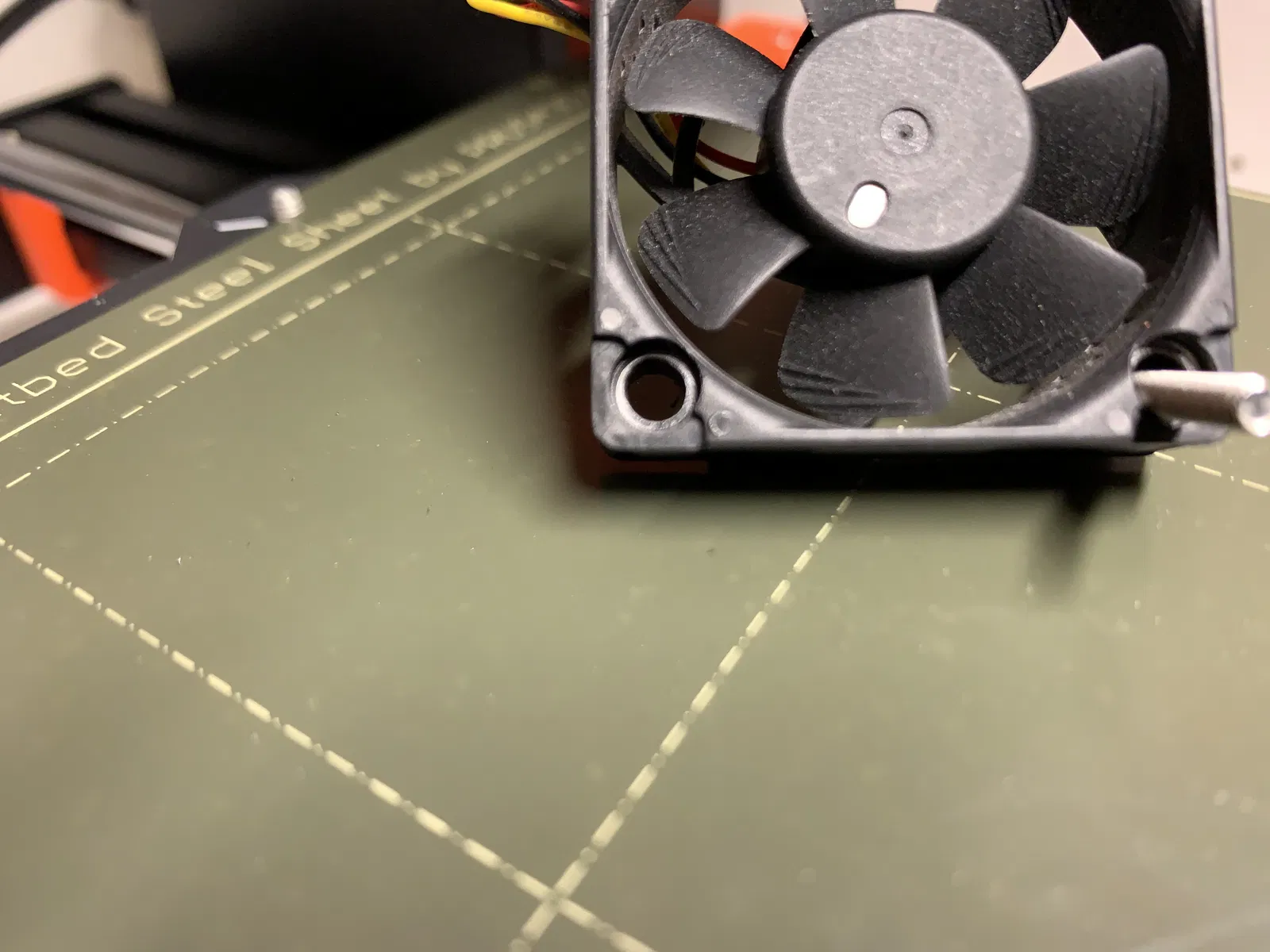

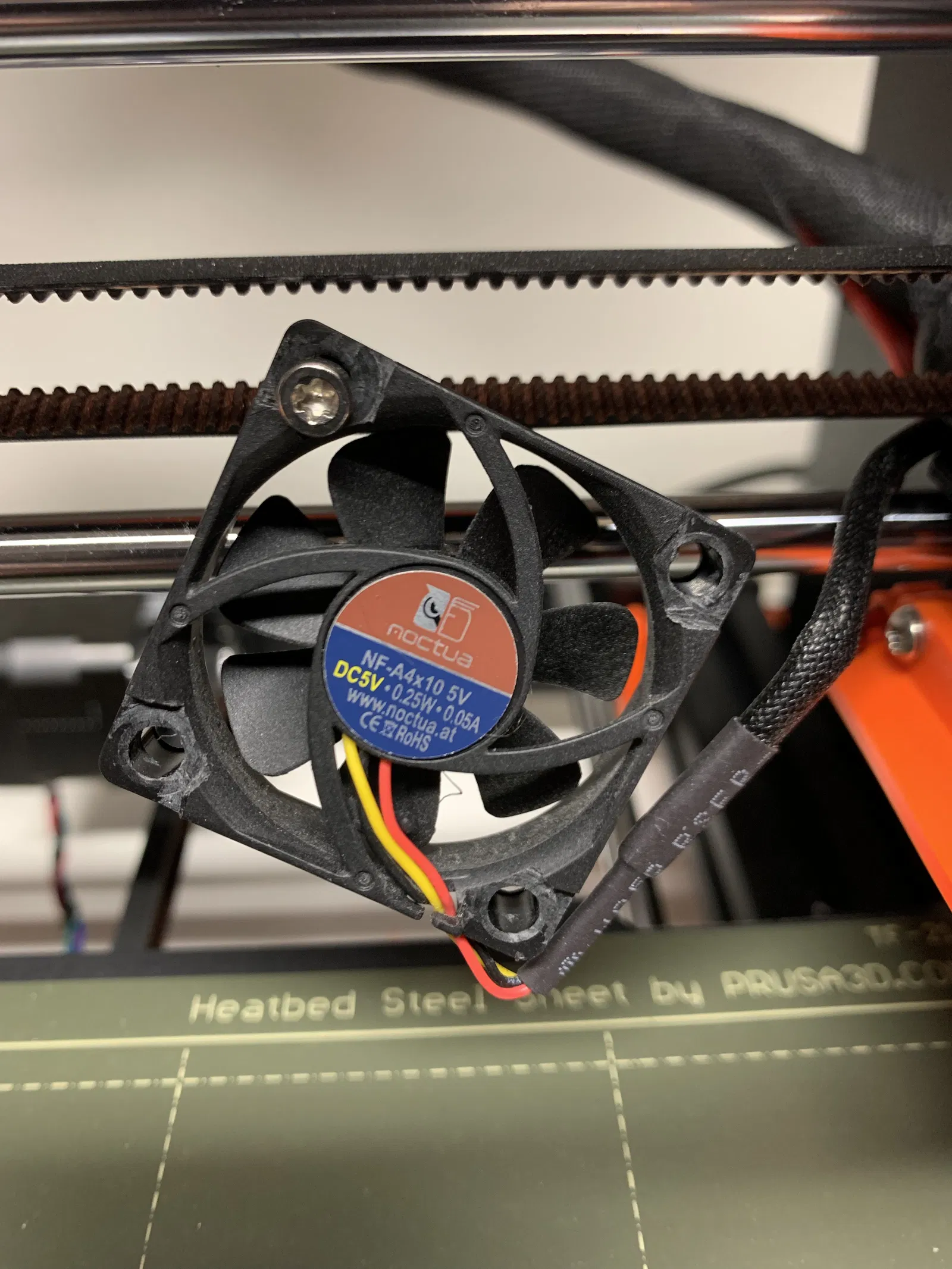

Đèn LED cho đầu phun Prusa MK3S+ Cái đầu phun của máy MK3S nó nằm trong bóng tối. Ngay cả đèn sáng nhất từ trên rọi xuống cũng không đủ chiếu sáng khu vực bên dưới bộ phận đùn nhựa. Lắp một cái đèn cạnh đầu phun sẽ giúp bạn nhìn rõ hơn ngay cả lớp in đầu tiên. Cái này là dành cho cấu hình Prusa gốc của máy MK3S+ (có thể dùng cho các máy đời cũ hơn, nhưng tôi không có máy đó để thử). Nó được gắn bên dưới quạt tản nhiệt Noctua 40x40 bằng ốc nguyên bản. Tùy thuộc vào tình trạng các lỗ trên bộ phận đùn nhựa (không có đai ốc được lắp cho các ốc này), bạn có thể cần dùng ốc dài hơn 2 mm. Phần đuôi được nâng lên để không va chạm với kết nối bàn nhiệt khi hiệu chỉnh hoặc in các bộ phận lớn. Ngoài ra còn có một bộ phận thứ hai (sup) có thể dùng để lấp đầy khoảng trống giữa bộ phận đùn nhựa và lỗ lắp tùy chọn gần đường đi dây cáp. Xem hình ảnh để biết hướng dẫn lắp đặt - rất dễ. Các bộ phận bổ sung bạn cần để nó hoạt động: * Dải đèn LED - cắt một đoạn 5 cm - tùy thuộc vào nguồn điện của bạn là 24V hay 12V, không quá 8 mm chiều rộng. Một rãnh ở phía trước và đường đi dây cáp sẽ giữ chặt nó ngay cả khi băng dính hai mặt 3M bị bong ra.

• Dây cáp 2 lõi - loại AWG22 là được - hàn vào dải đèn LED và đi qua bó dây của bộ phận đùn nhựa đến các đầu nối nguồn trong vỏ einsy.
• Ốc M3 x 18 mm từ gói phụ tùng.

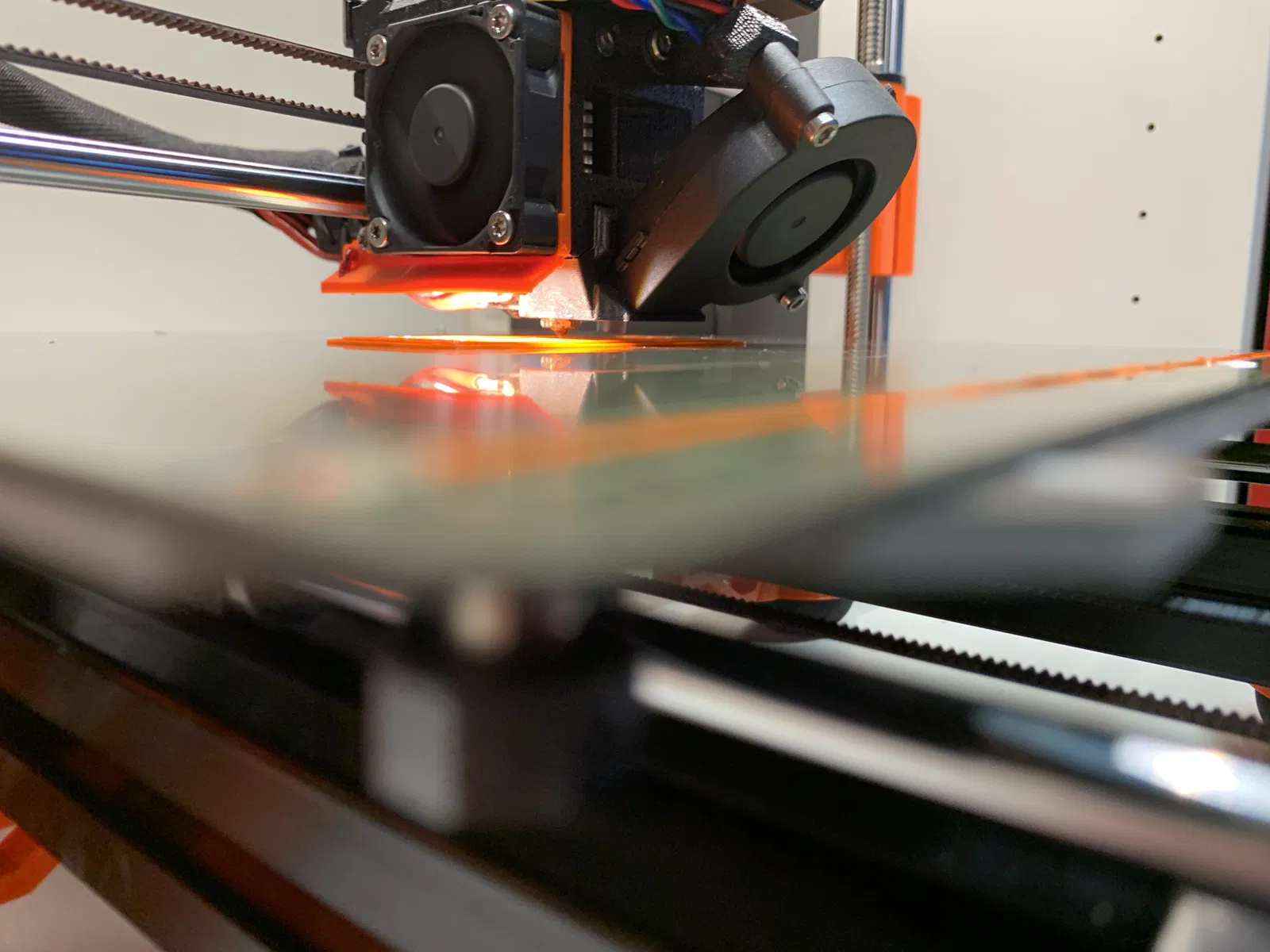

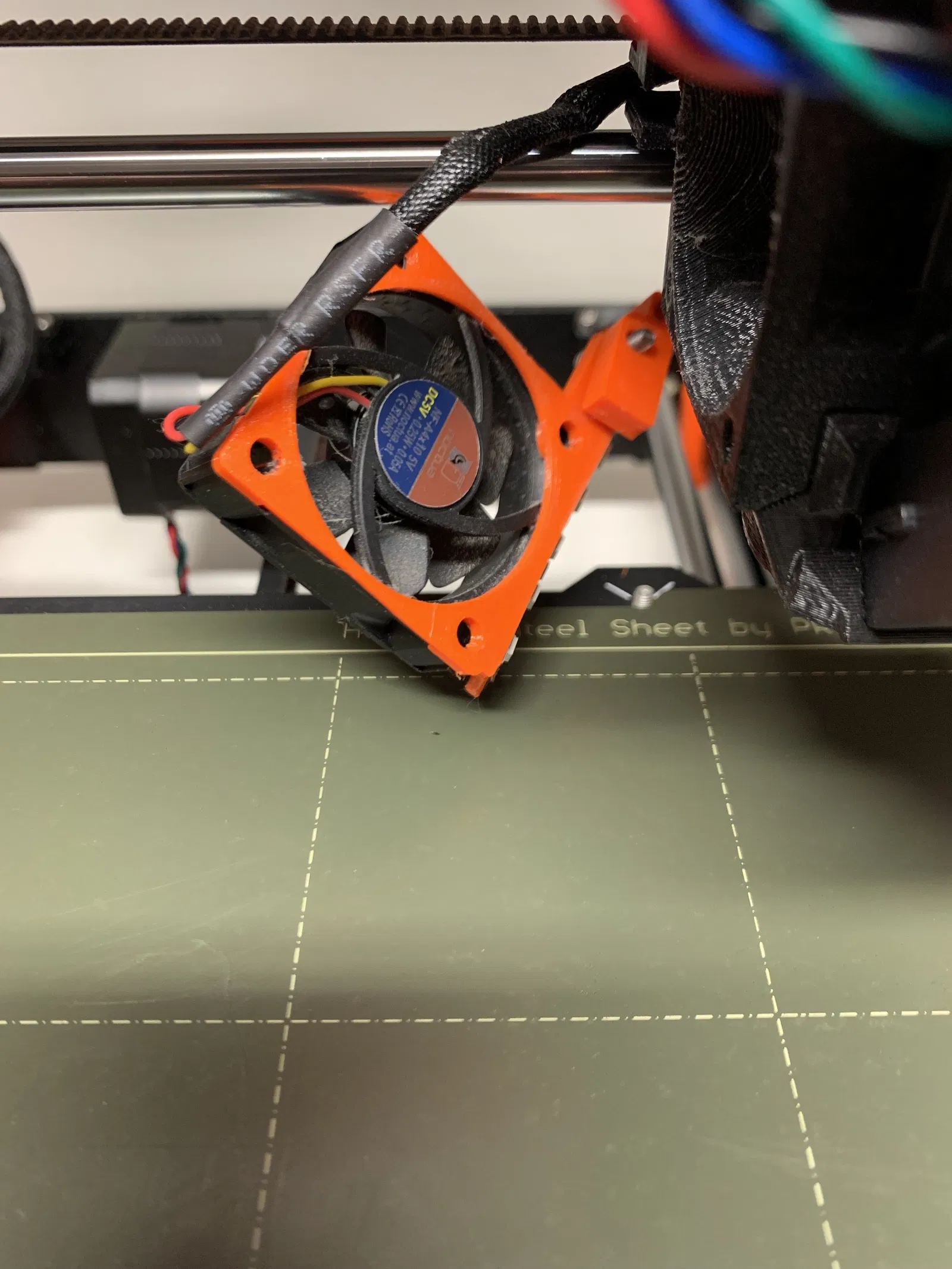

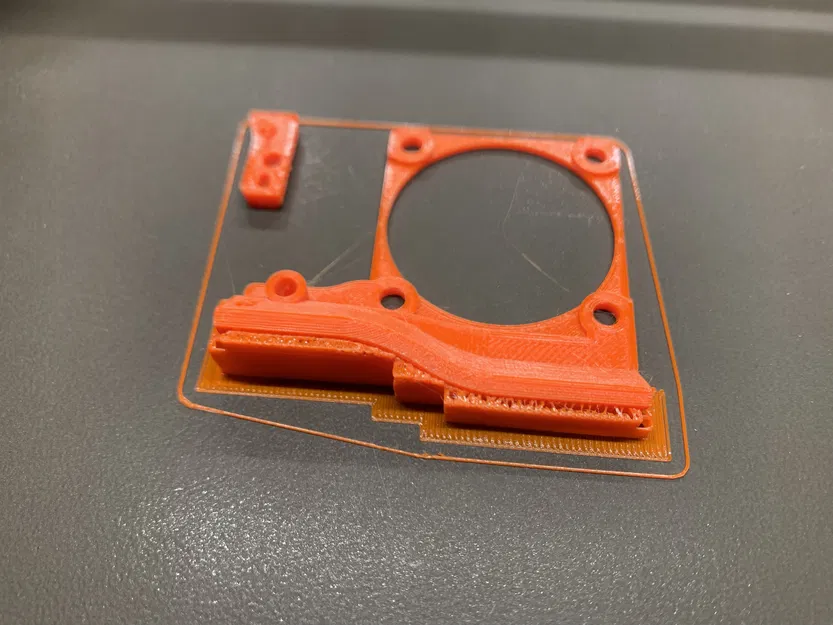

• Tùy chọn: Công tắc để có thể bật đèn độc lập với máy in. Bạn có thể quan tâm đến . Hình ảnh cho thấy nguyên mẫu đầu tiên của tôi, nó rất đơn giản, không ổn định, lắp quá cao, ... nói tóm lại là một nỗ lực đáng khen, nhưng không hơn. Các bộ phận được cung cấp là phiên bản cuối cùng, tôi đã dùng trước khi chuyển sang bộ phận dẫn hướng quạt đầu phun khác và phải phát triển . Thật không may, tôi quên chụp ảnh nó khi đang hoạt động. Nhưng tôi hứa là nó tốt hơn nhiều so với hình ảnh. Tôi khuyên dùng PETG, vì nó ở gần bộ phận làm nóng và ngay cả đèn LED cũng làm nó đủ nóng để làm PLA bị yếu đi. File 3mf đã sẵn sàng để in và như bạn thấy nó còn có cả một số bộ phận hỗ trợ được tô màu bên dưới, chỉ những phần thực sự cần thiết. ##### Cập nhật 06.2023 Đã thêm file STEP theo yêu cầu
