Bộ đệm khay K1 Creality để cân chỉnh thủ công

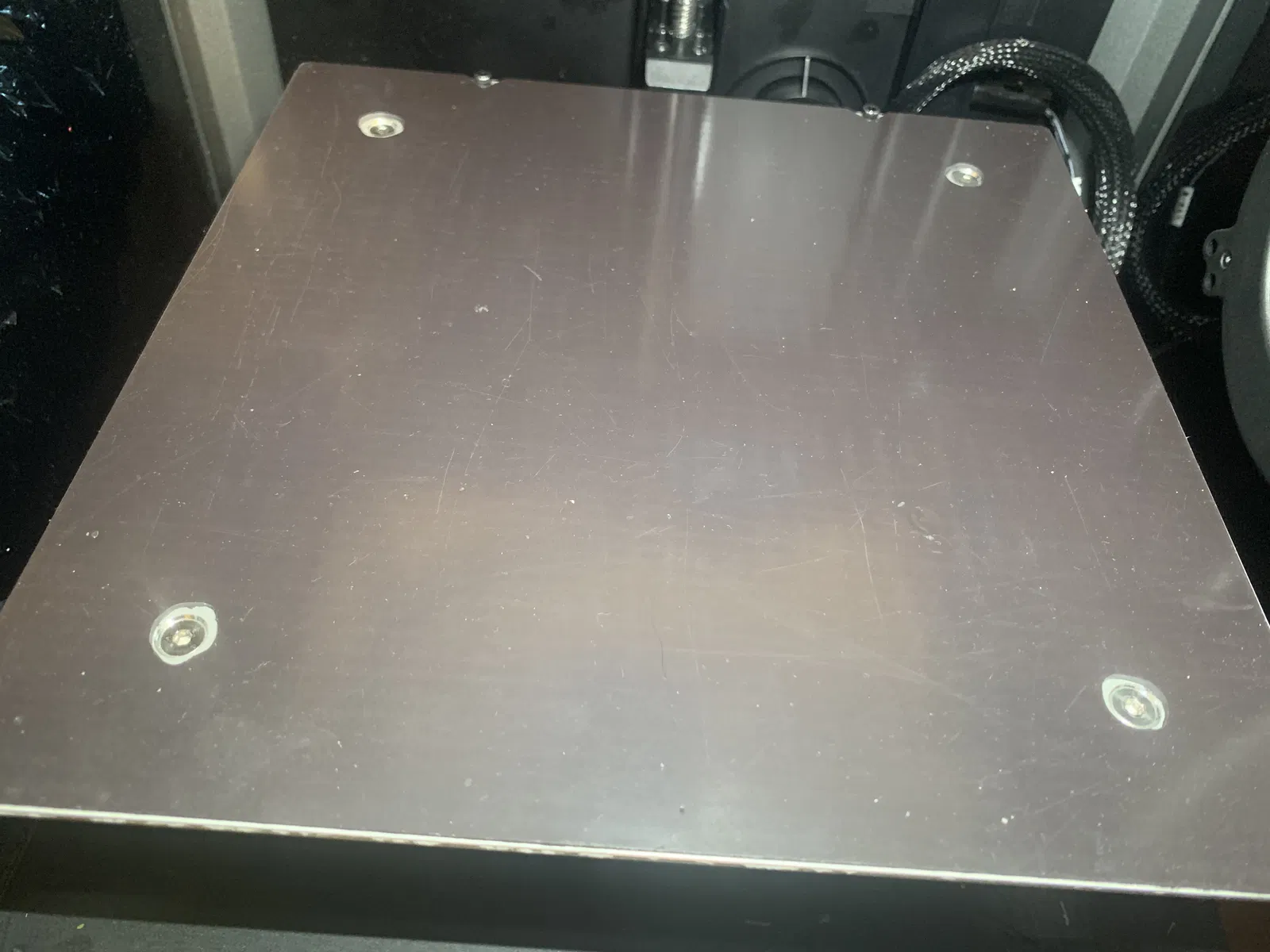

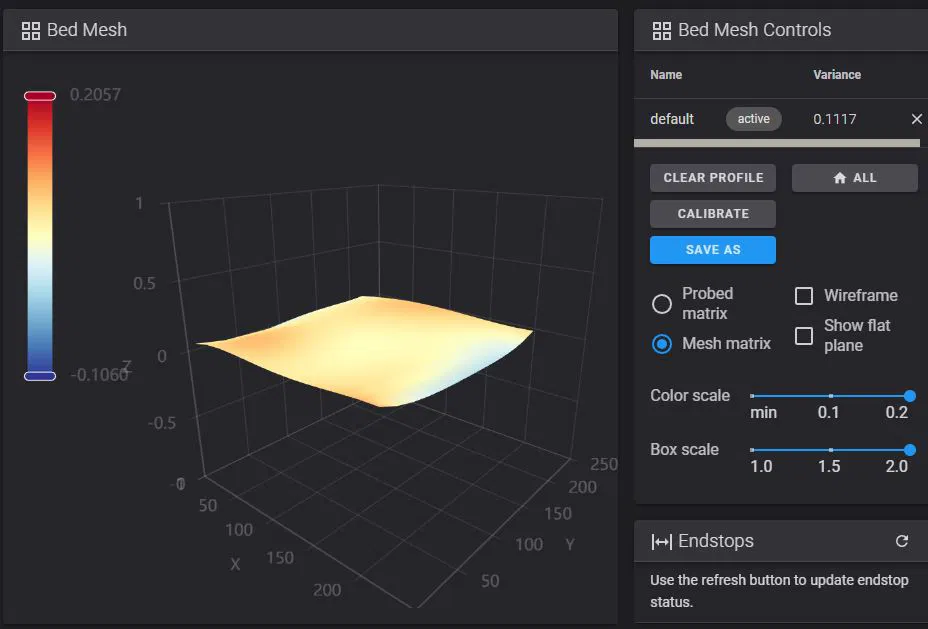

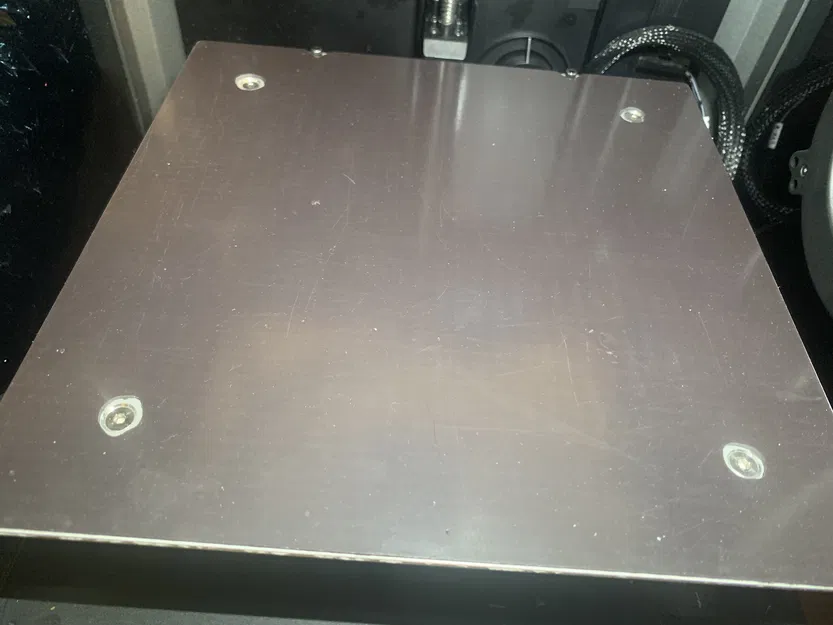

Đây là một bộ đệm đơn giản mà tôi đã sử dụng để cân chỉnh thủ công khay K1 của Creality. Và tôi đã giảm đáng kể sự sai lệch của lưới khay xuống còn khoảng 0.1.

Tôi đã thử nghiệm điều này trong khoảng bảy tháng nay. Bao gồm cả việc in ABS nhiều lần với nhiệt độ khay là 110C và làm nóng máy in lên ~60C. Trong suốt thời gian đó, khay đã không di chuyển một lượng đáng kể nào. Nếu lưới khay của tôi thay đổi khi đo ở cùng nhiệt độ, đó là do có thứ gì đó như sợi tóc hoặc một chút nhựa bị kẹt giữa tấm đế và nam châm.

Cập nhật: Tôi nhận thấy rằng một số người cho rằng bạn cần bộ đệm cứng để các cảm biến lực hoạt động chính xác. Đó không phải là kinh nghiệm của tôi. Thay vào đó, có vẻ như việc dò tìm nhạy cảm hơn với các bộ đệm mềm hơn.

Hầu hết mọi người không nhận ra TPU có khả năng chịu nhiệt như thế nào khi xét đến nhiệt độ đùn tương đối thấp và tính linh hoạt của nó. Tuy nhiên, TPU là một trong những vật liệu chịu nhiệt tốt nhất mà chúng ta in. Đối với mục đích của chúng ta, nó sẽ duy trì độ cứng đủ lên đến ~150C, sau đó nó sẽ bắt đầu tan chảy.

Để chứng minh, đây là liên kết có dấu thời gian cho thấy khả năng chịu nhiệt của TPU. Một lần nữa, TPU sẽ mềm đi khi nhiệt độ tăng lên như tất cả các loại nhựa nhiệt dẻo. Tuy nhiên, hãy lưu ý cách TPU (98A) loại trung bình và cứng hơn không mất hoàn toàn khả năng chịu tải cho đến khoảng 150C. Bạn cũng sẽ nhận thấy rằng TPU vượt trội hơn hẳn PC-ABS về mặt này.

Lưu ý: các bộ đệm TPU sẽ bị nén cố định (chúng sẽ bị biến dạng vĩnh viễn) khi bị nén một lượng đáng kể (như tôi đề xuất bên dưới). Điều này là điển hình đối với hầu hết các vật liệu và không sao miễn là bạn không cố gắng điều chỉnh khay bằng cách vặn các vít khay ra. Thay vào đó, chỉ điều chỉnh bằng cách nén bộ đệm thêm. Bằng cách này, bạn sẽ luôn có đủ độ nén.

Đây là một mod khá đơn giản vì chúng ta chỉ thay thế các vít M4 và các trụ nylon bằng các bu lông M4 dài hơn, đai ốc nyloc M4, vòng đệm M4 và bộ đệm TPU.

Chỉnh sửa: Bạn có thể muốn thử cắt nam châm trên tấm đế bằng dao rọc giấy. Trên thực tế, có lẽ sẽ dễ dàng hơn. Tôi có một nhãn dán nam châm dự phòng và tôi không muốn làm trầy xước khay. Vì vậy, tôi đã cắt nam châm trước khi đặt nó lên khay. Các hướng dẫn sau đây dựa trên điều đó.

Danh sách vật liệu như sau:

• Nhãn dán nam châm nếu bạn không muốn cắt nam châm trên khay
• 4 bộ đệm TPU – OD 9mm, ID 4.4mm, cao 12mm (hoặc có thể cao hơn một chút) in với 100% độ đặc.
• 4 vít M4 x 25mm đầu chìm (lý tưởng là đầu lục giác).
• 4 đai ốc nyloc M4
• 4 vòng đệm M4

Các bước khá tự giải thích nhưng có một vài mẹo có thể giúp ích

Nếu bạn định cắt nhãn dán hiện có, hãy dò tìm các lỗ, cắt các lỗ bằng dao rọc giấy và bỏ qua các bước 1 và 5. Nếu bạn đang sử dụng nhãn dán mới, hãy bắt đầu từ bước 1.

1. Tháo nhãn dán nam châm hiện có nếu bạn đang sử dụng nhãn dán mới.

2. Tháo các vít hiện có gắn vào các trụ nylon.

3. Tháo các trụ đỡ.

4. *Tùy chọn, bạn có thể tháo khay. Tôi thì không. Nếu bạn muốn, hãy xem liên kết sau:

(98) Service tutorial K1 the hotbed replacement - YouTube

5. Cắt các lỗ trên nhãn dán nam châm mới (trên khay hay ngoài khay đều được, tôi làm ngoài khay).

6. Lắp lại khay một cách lỏng lẻo bằng các trụ đỡ TPU, vòng đệm và đai ốc nyloc M4. Bạn sẽ cần một cờ lê và tua vít hoặc chìa khóa lục giác.

7. Vặn chặt cụm lại rồi siết chặt các vít/đai ốc 1 hoặc 2 vòng. Điều này sẽ nén các bộ đệm TPU giữa 0,7 và 1,4 mm tùy thuộc vào lựa chọn của bạn. Tôi thích hai vòng đầy đủ vì nó đảm bảo bộ đệm đủ cứng. Tuy nhiên, bạn có thể thích sử dụng 1 vòng đầy đủ để điều chỉnh thêm.

Nếu bạn bắt đầu với bộ đệm 12mm và nén bộ đệm với 2 vòng vít, bạn bây giờ có bộ đệm cao 10,6mm. Các trụ đỡ ban đầu cao 10mm. Do đó, bạn có thể điều chỉnh khay ít nhất 0,6mm ở mỗi góc trước khi quay lại khoảng cách trụ đỡ ban đầu. Bạn có thể nén bộ đệm để chúng ngắn hơn 10mm nhưng tôi không biết chiều cao có thể gây ra sự cố.

8. Đặt tấm đế vào và chạy chu trình tự động cân bằng khay để xem cần điều chỉnh những gì.

9. Siết chặt các vít để điều chỉnh khay và đo lại.

Bạn có thể tính toán lượng siết vít cần thiết bằng cách sử dụng bước ren M4 là 0,7mm (nó di chuyển 0,7mm cho mỗi vòng). Ví dụ, giả sử bạn muốn điều chỉnh một góc xuống 0,2mm. Phép tính sẽ là: (0,2/0,7)(360) = 102 độ.

Vì vậy, bạn sẽ cần siết vít hơn 90 độ một chút để đạt được mức điều chỉnh mong muốn.

Không điều chỉnh độ cao của khay bằng cách giảm áp lực cho bộ đệm (tức là nới lỏng các vít).

Mod này chắc chắn có thể được cải thiện. Ví dụ, có thể có kích thước tốt hơn cho các trụ đỡ vì tôi chỉ thử hai bộ trụ đỡ và tôi hài lòng với OD 9mm và chiều dài 12mm. Ngoài ra, có thể có một số núm điều chỉnh sẽ rất tiện. Tuy nhiên, chúng không cần thiết.

Rick
