Chai Đựng Nước Xếp Chồng, Module, Nối Dài - Tải Nhiều Nhất

Chai đựng nước có thể nối dài, module và xếp chồng, nhiều tùy chọn kết hợp và cấu hình về chiều cao, tầng, xoay, v.v.

Kích thước mô hình

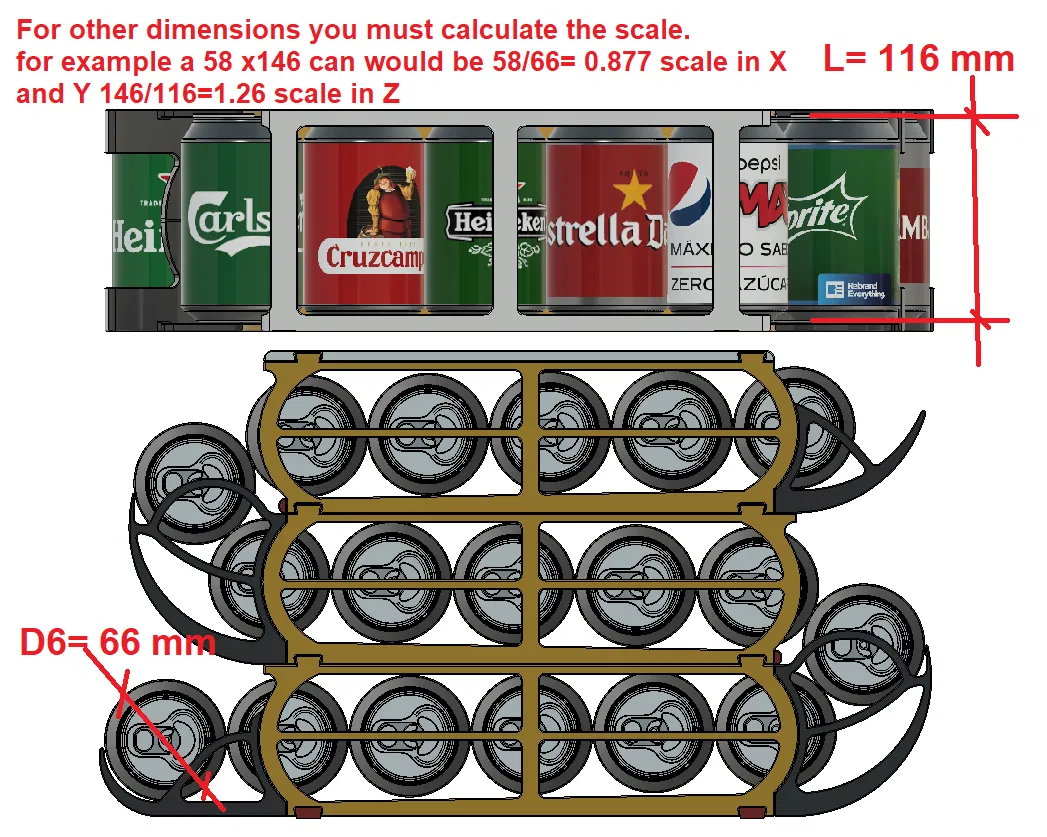

Mô hình được thiết kế cho lon có đường kính 66 mm x dài 115 mm. Bạn có thể tùy chỉnh kích thước cho các lon khác bằng cách thay đổi tỷ lệ trong phần mềm cắt lớp của mình (xem hình để tính toán).

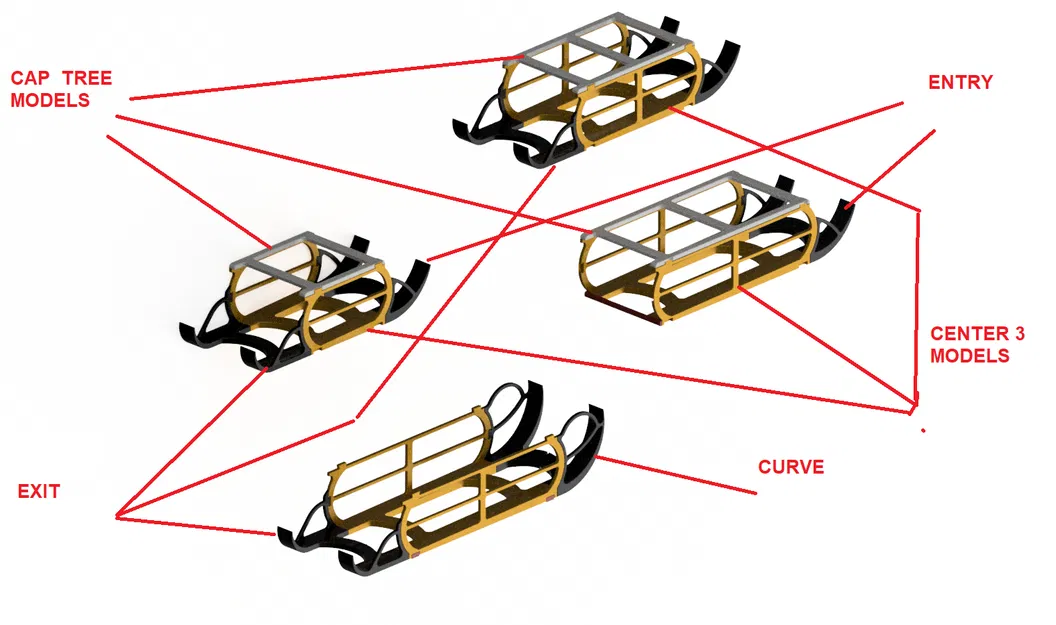

Các mô hình đã xuất bản:

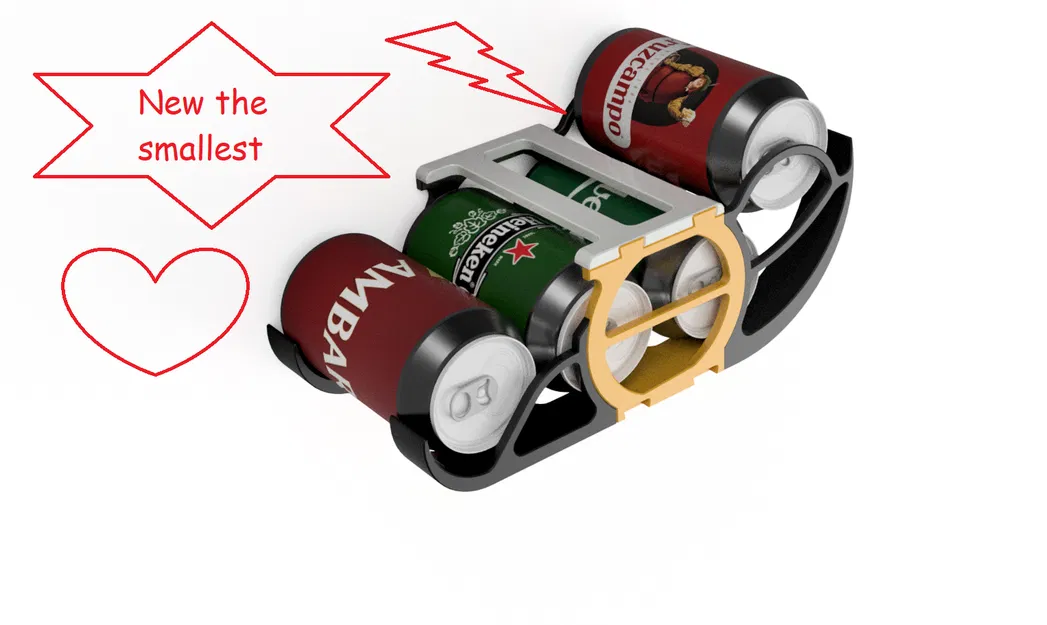

0 - Cấu hình 1 tầng: lớn 45 cm, vừa 38 cm, nhỏ 31.5 cm, và mới siêu nhỏ 25 cm, chiều rộng luôn là 13 cm, có thể thay đổi kích thước để phù hợp với lon của bạn.

1 2 3 - Trung tâm --- lớn, vừa, nhỏ và mô hình siêu nhỏ mới, kích thước 264 mm, 198 mm, 132 mm và 66 mm (lưu ý sự khác biệt giữa chúng là 1 lon hoặc 66 mm).

4 - Đầu vào --- Mô hình để rót đồ uống vào chai.

5 - Cong ----- --- Cần thiết để đồ uống chảy từ tầng này sang tầng khác.

6 - Đầu ra --- Mô hình cho đầu ra cuối cùng của đồ uống.

7 8 9 - Nắp trên (3 mẫu) -- tùy chọn nếu bạn muốn làm cho nó đẹp hơn.

10 - Chống rung

• Tùy chọn nếu bạn muốn làm bằng TPU để cải thiện độ bám, chúng nhô ra 1 mm khỏi mô hình và bạn có thể làm chúng bằng TPU (bạn cần làm 4 cái).

11 - Nắp lỗ -- để che các lỗ giữa các tầng.

12 - Chốt cần thiết để ghép các mô hình (khuyên dùng bằng gỗ, nhưng bạn có thể in chúng hoàn hảo). khoảng 8 chốt cho mỗi tầng.

Tất cả các mô hình được ghép nối bằng chốt, trong trường hợp thay đổi tỷ lệ lớn trên trục Z (chiều dài lon), bạn có thể cần in chốt với cùng tỷ lệ vì chúng sẽ trở nên bầu dục.

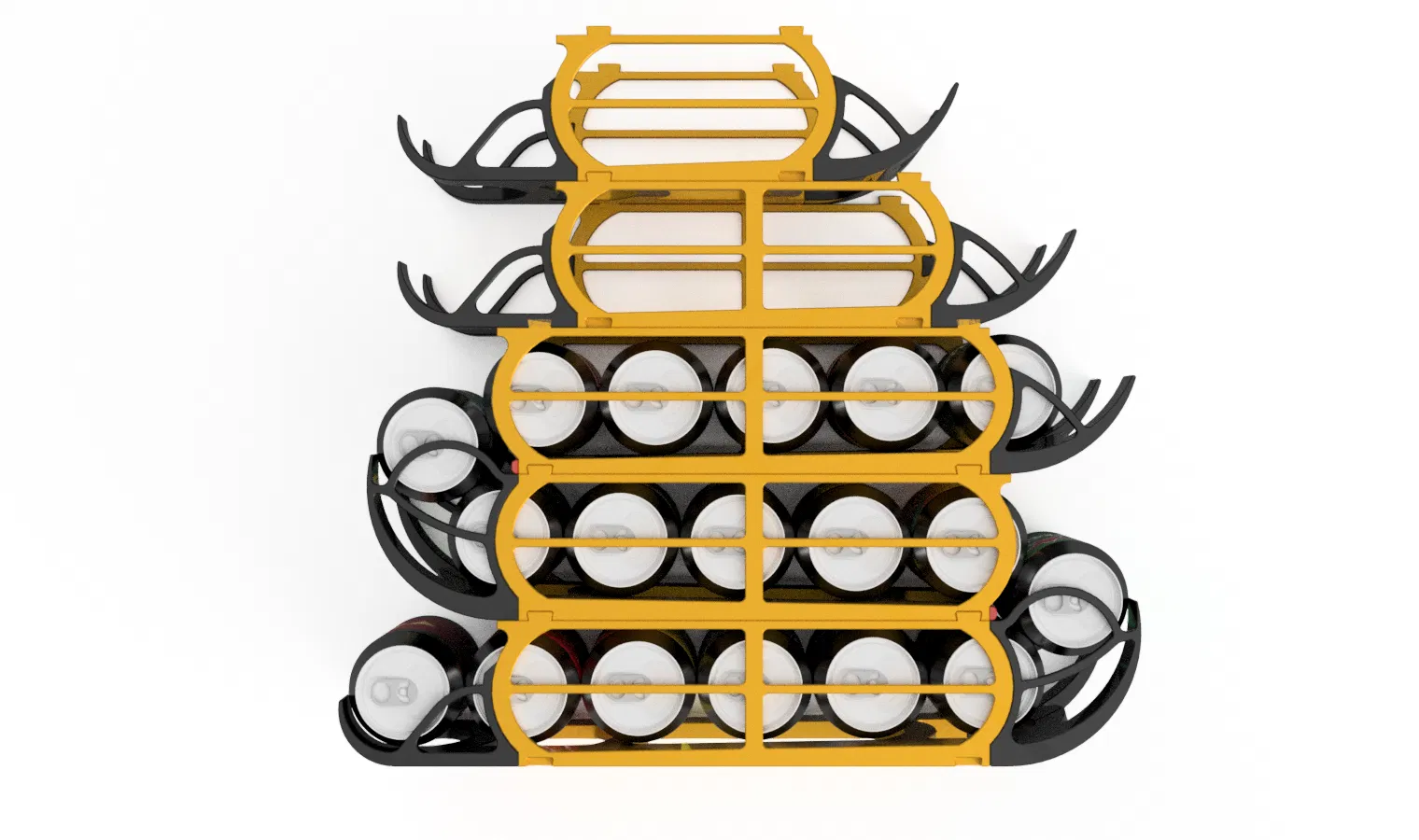

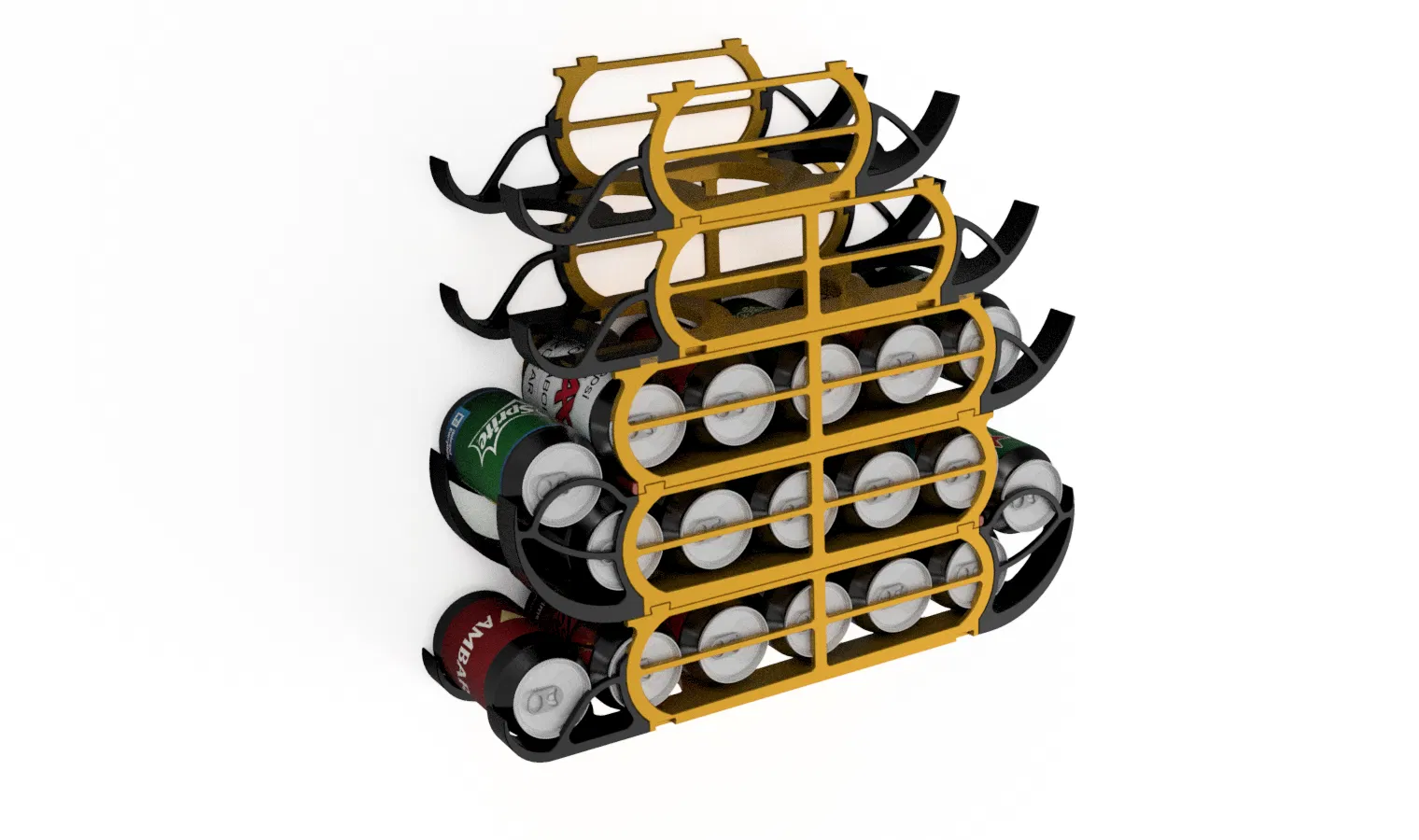

Ví dụ về các kết hợp: (trong tất cả các mô hình, tùy chọn bao gồm nắp trên và chân chống trượt)

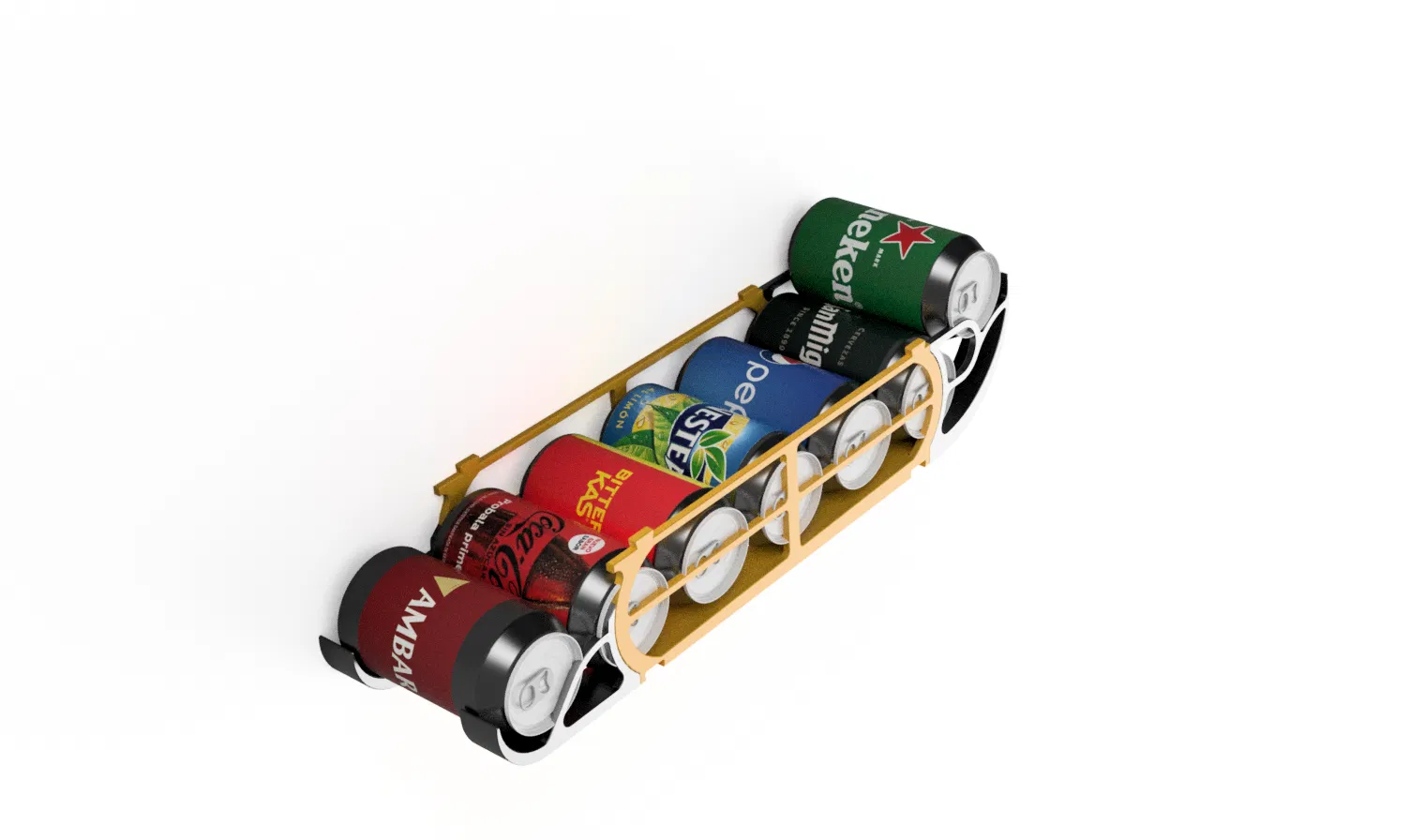

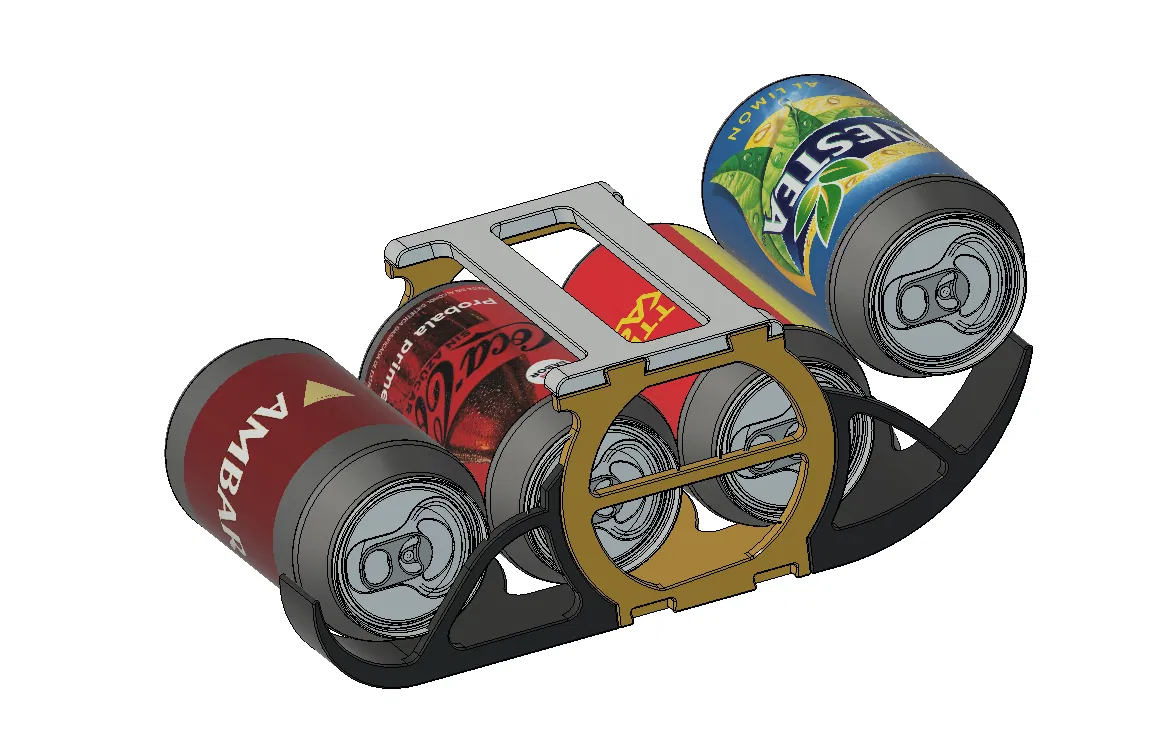

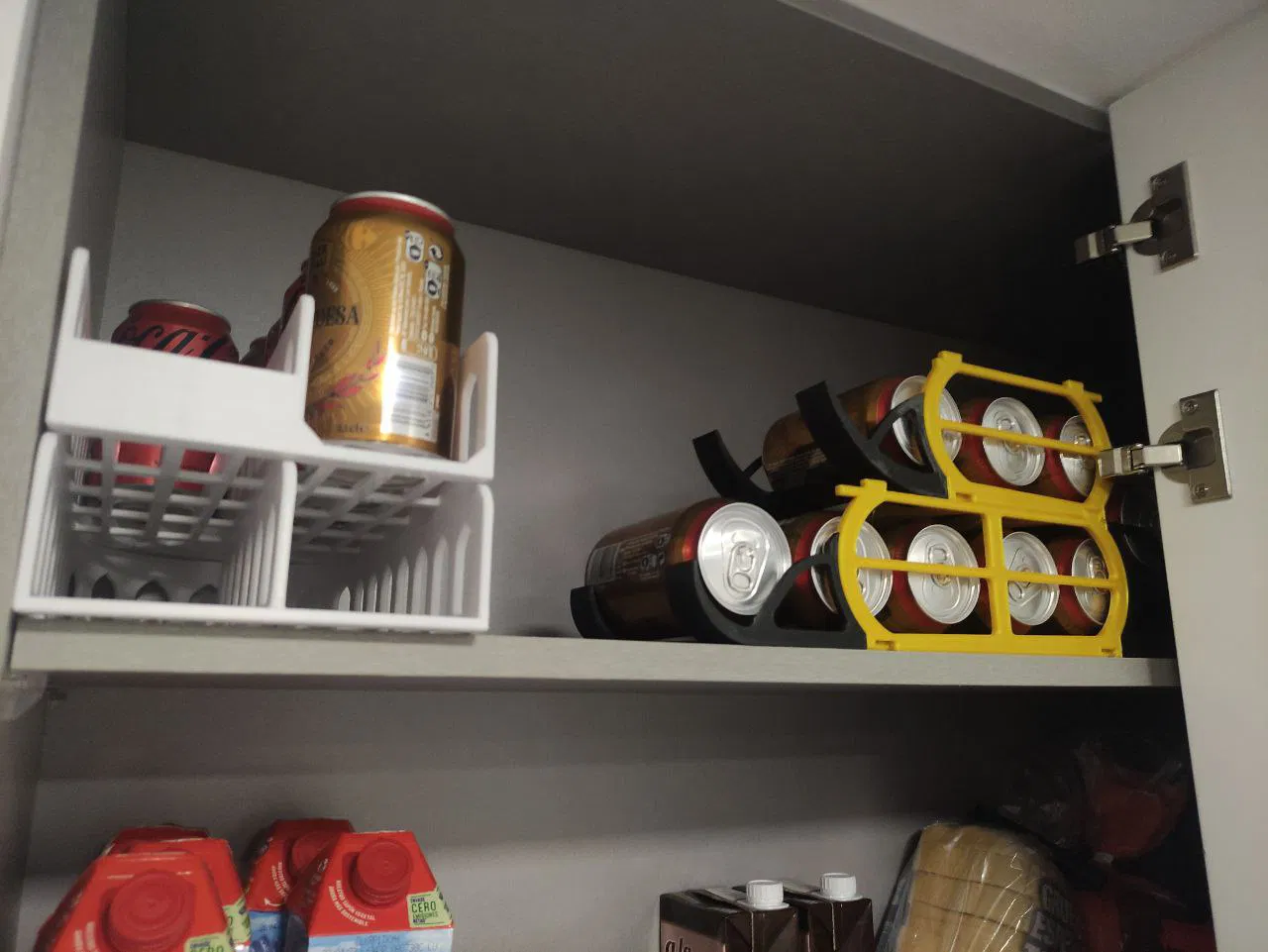

• 1 tầng đơn với trung tâm, 1 đầu vào và 1 đầu ra, dung tích lên đến 7 lon,

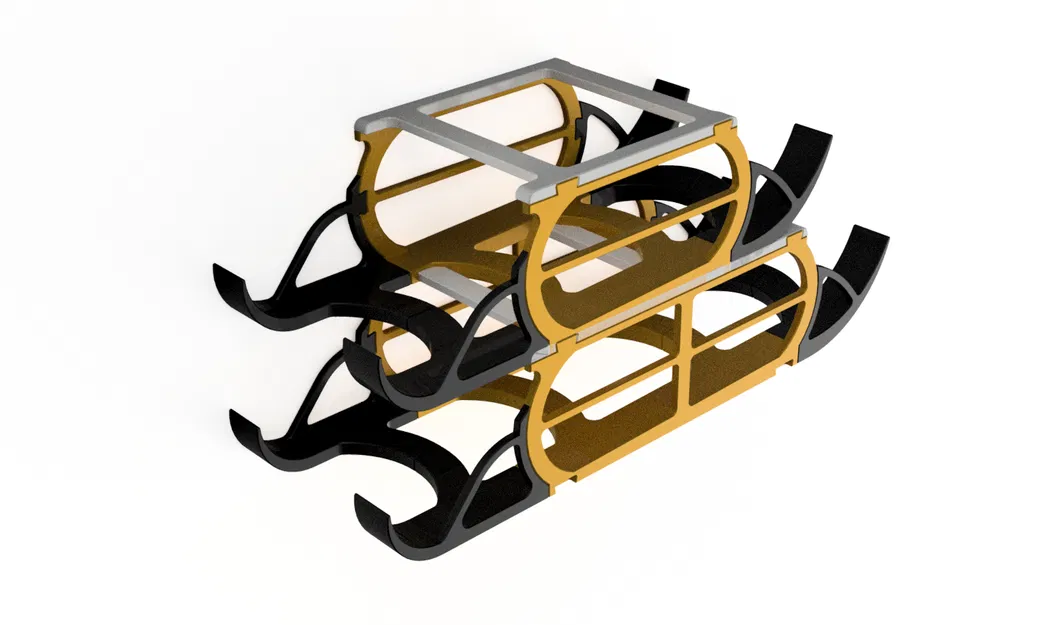

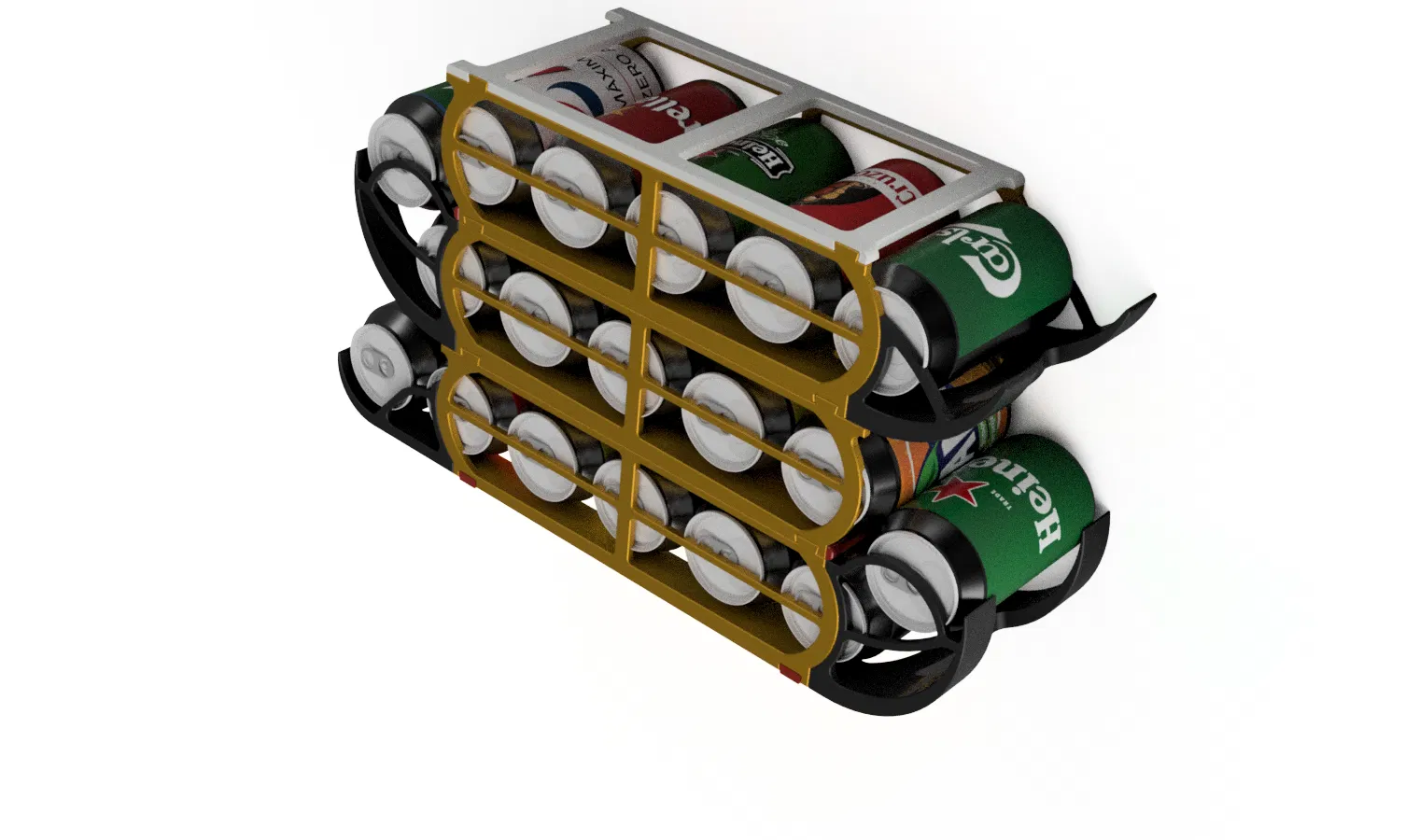

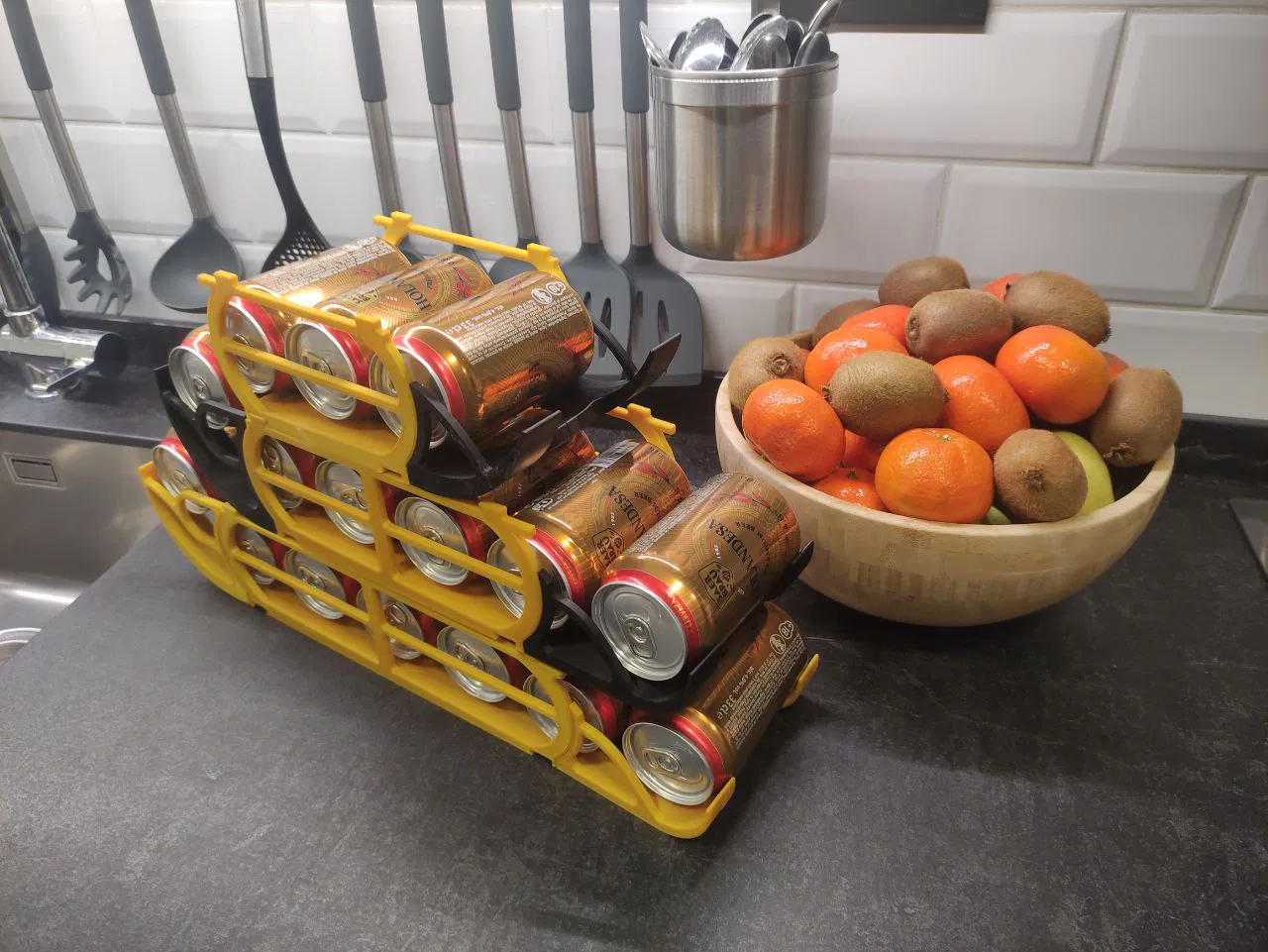

• 2 tầng với 2 trung tâm, 1 cong, 1 đầu vào và 1 đầu ra, dung tích lên đến 12 lon.

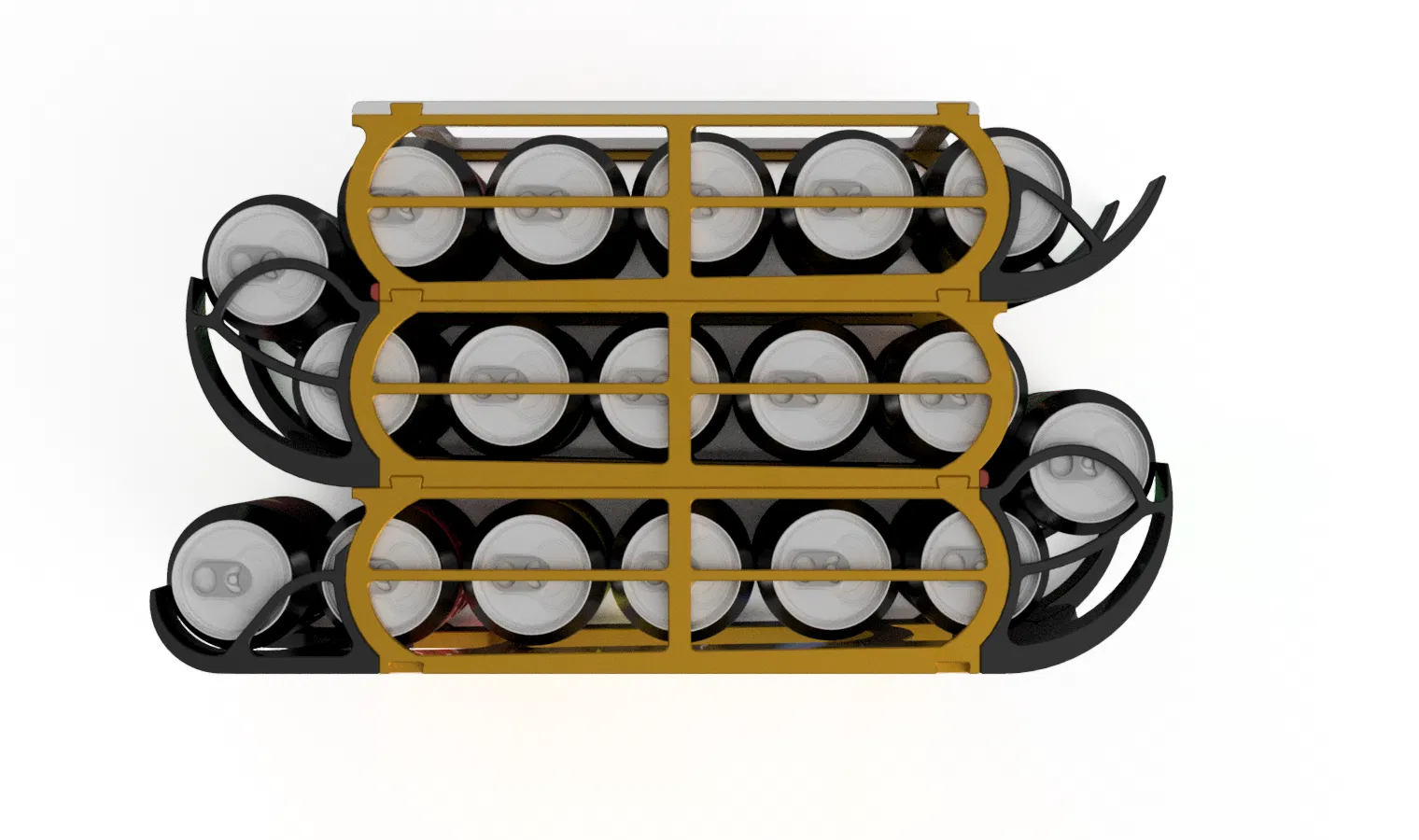

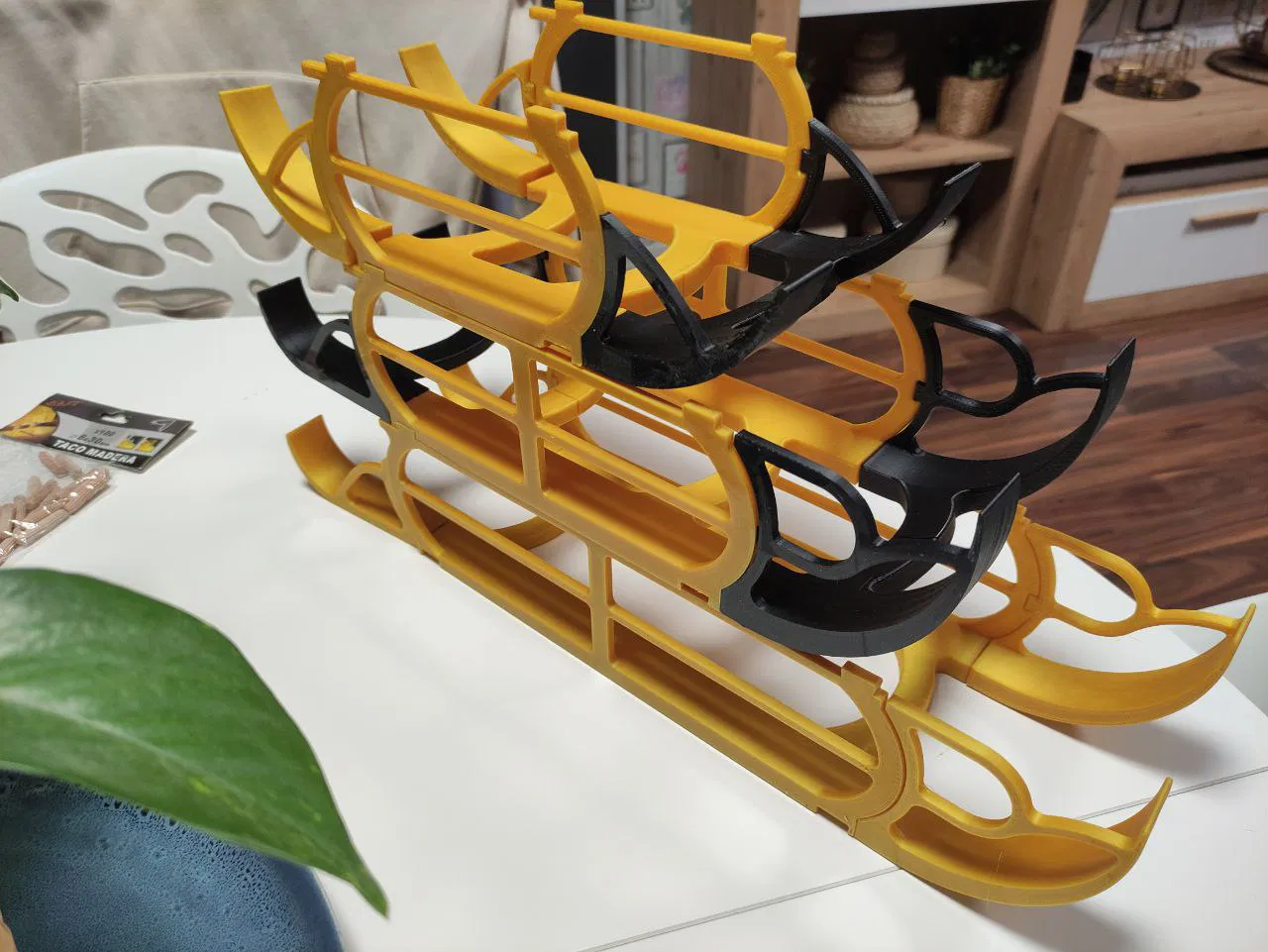

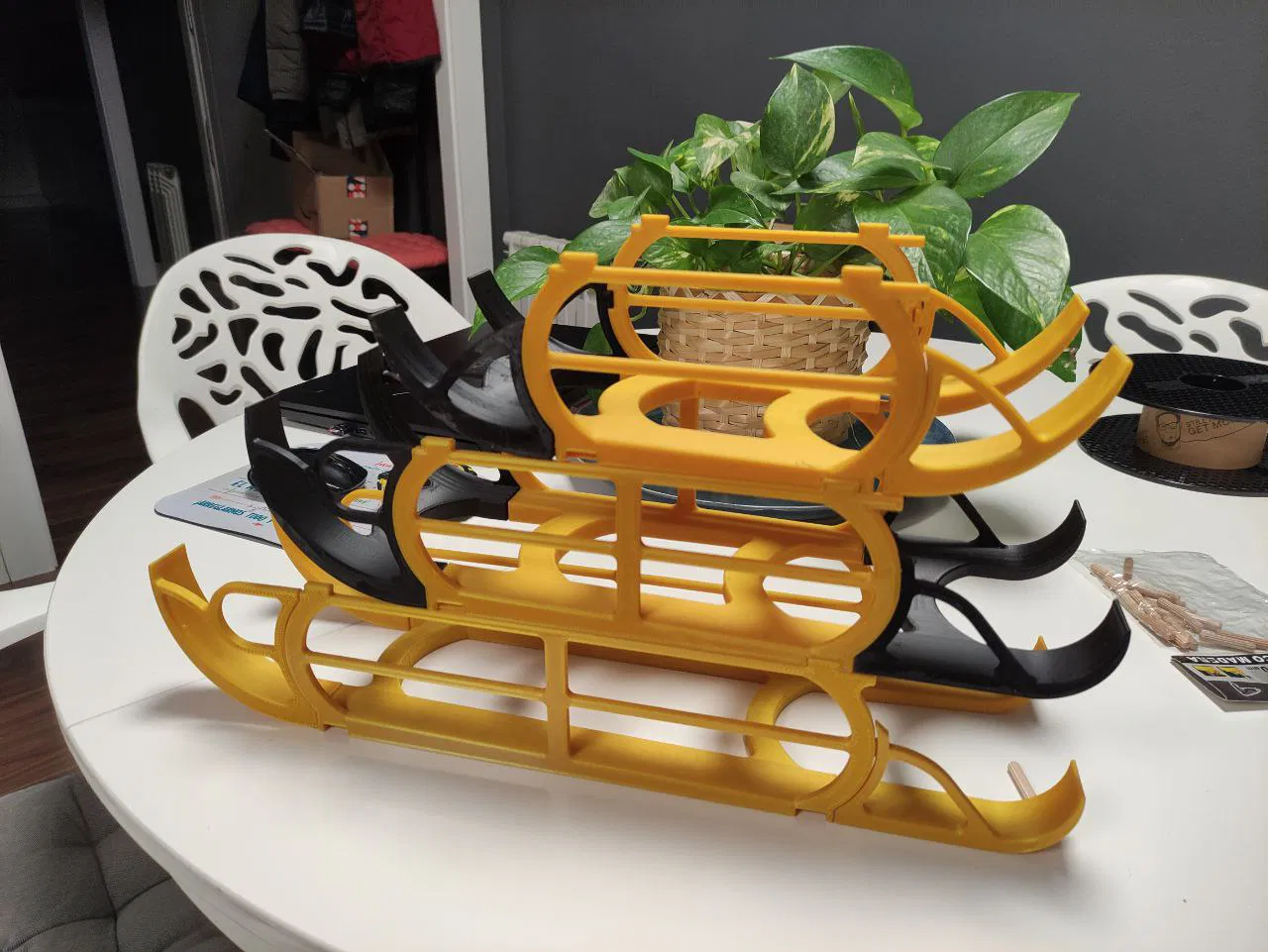

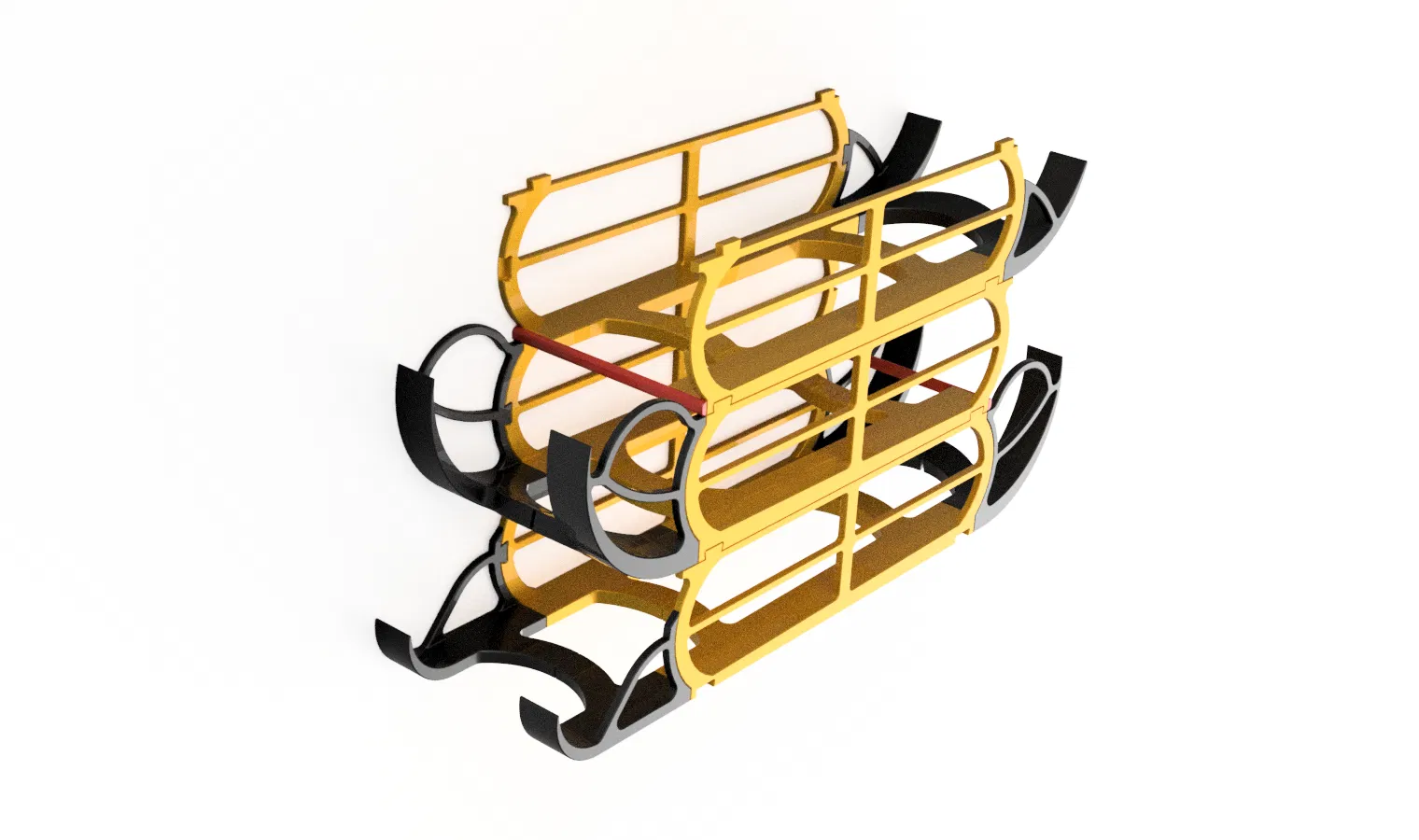

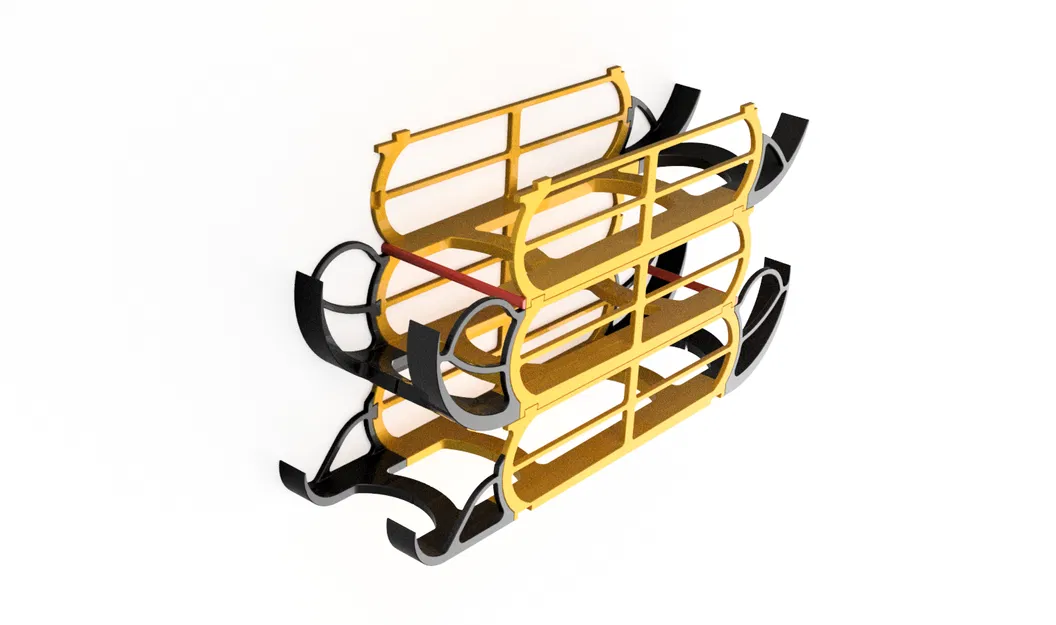

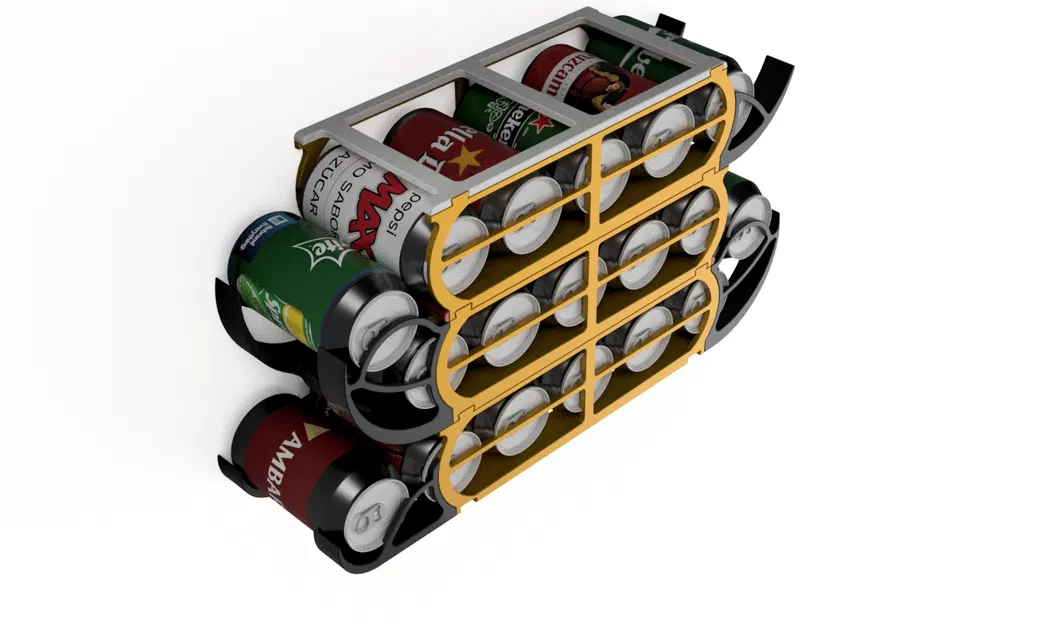

• 3 tầng với 3 trung tâm, 2 cong, 1 đầu vào và 1 đầu ra, dung tích lên đến 18 lon.

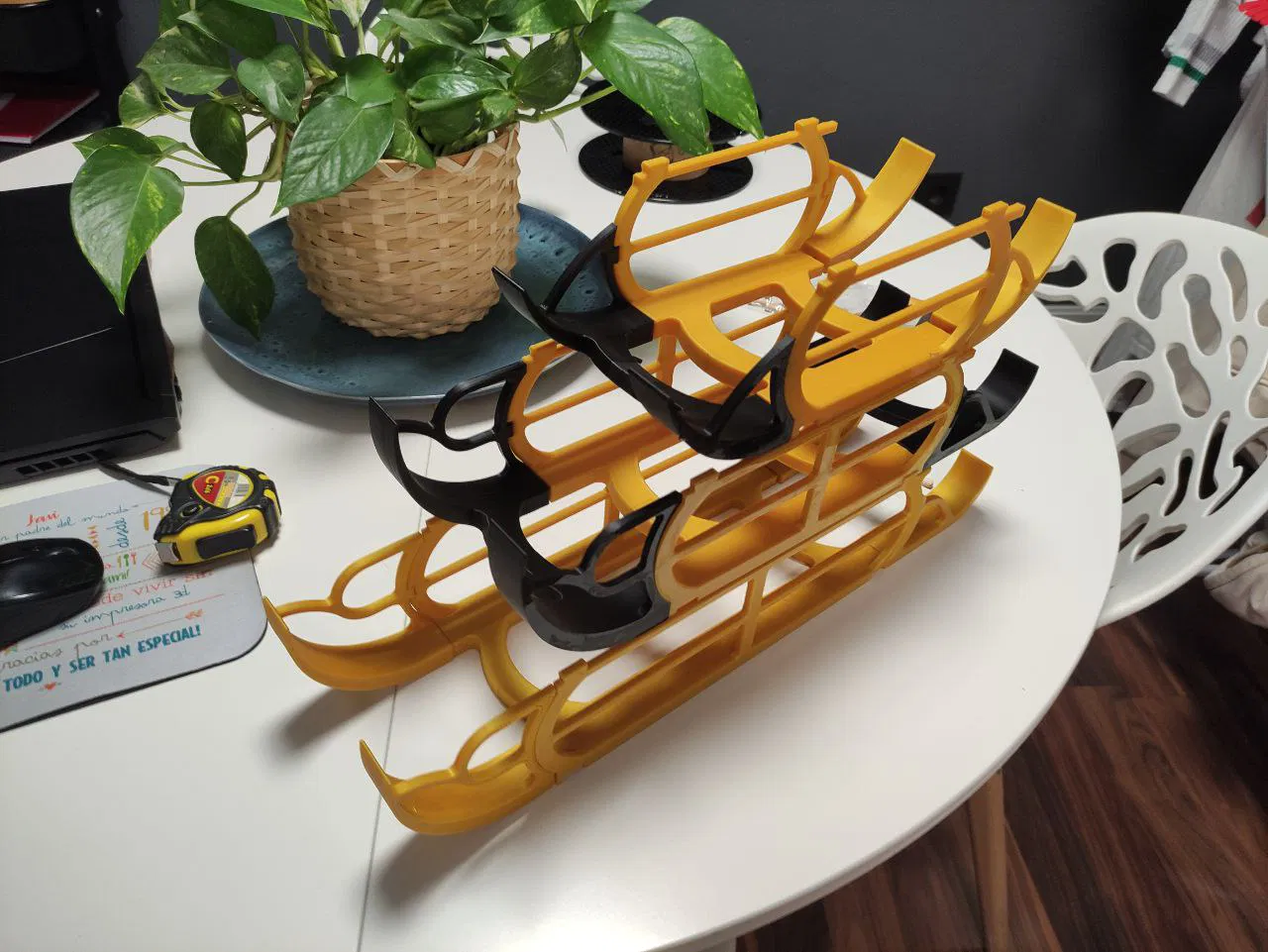

• 4 tầng với 4 trung tâm, 3 cong, 1 đầu vào và 1 đầu ra, dung tích lên đến 24 lon.

Lưu ý: Tất cả các chiều dài mô hình có thể được kết hợp cho bất kỳ cấu hình nào, lớn (450 mm), vừa (385 mm) và nhỏ (315 mm).

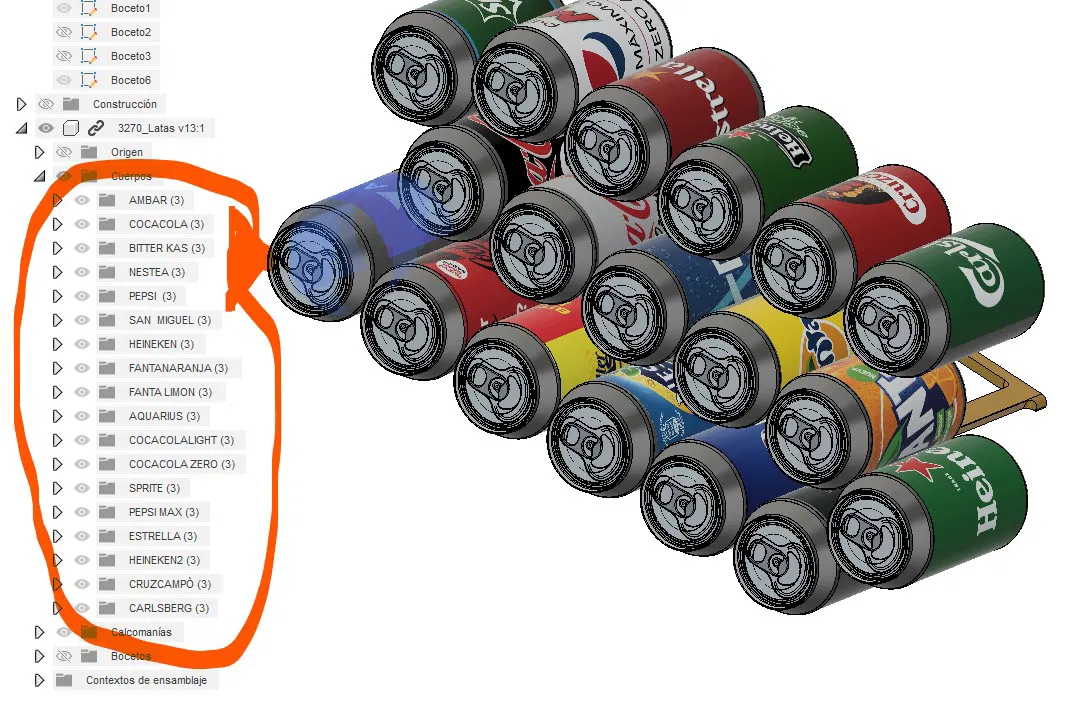

Bạn có thể kết hợp nhiều hơn một cấu hình trong cùng một bộ xếp chồng, ví dụ để làm 4 tầng với 2 cấu hình 7 lon và 1 cấu hình 12 lon.

Bạn có thể kết hợp các mô hình trung tâm dài với các mô hình vừa hoặc nhỏ, đặt các mô hình nhỏ hơn lên trên các mô hình lớn.

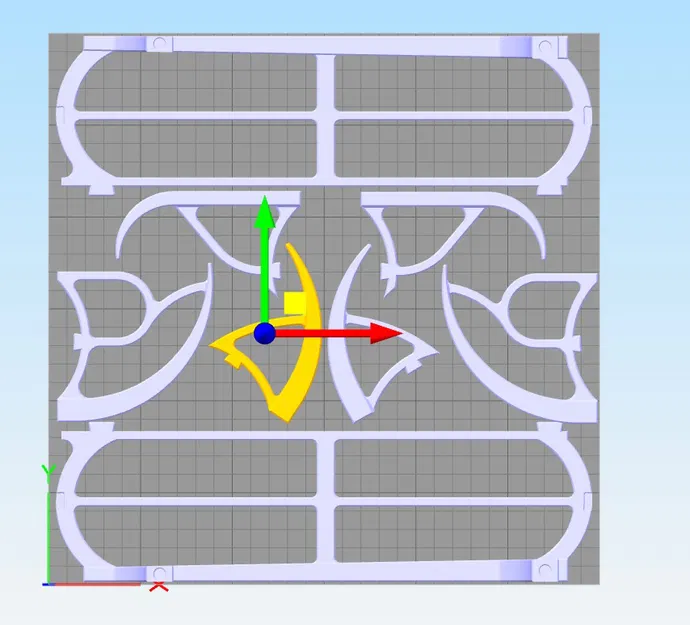

Để tránh quá nhiều tệp, chúng tôi chỉ xuất bản phía bên trái, trong phần mềm cắt lớp của bạn, bạn cần đặt đối xứng theo trục X hoặc trục Y để tạo gcode cho phía đối xứng.

Hy vọng bạn thích nó, và làm ơn cho tôi phản hồi để cải thiện mô hình.

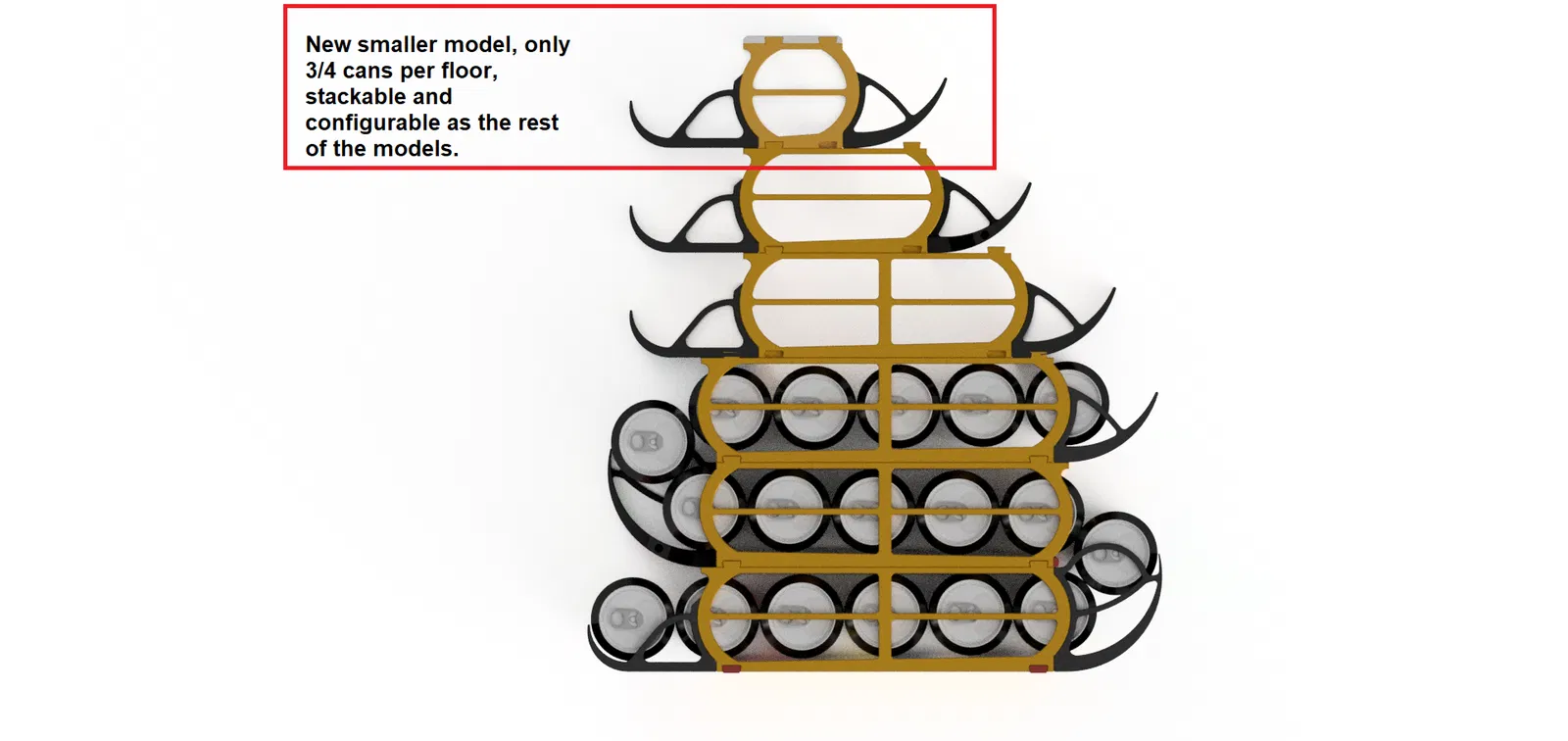

Tôi dự định tạo một phần mở rộng có thể nối dài 133 mm để gắn vào mô hình trung tâm, điều này sẽ làm cho chai của bạn có thể chứa tới 9 lon mỗi tầng. ((Hiện tại tôi chưa có ý định làm mô hình nhỏ hơn, nhưng nếu bạn thấy cần thiết thì vẫn có thể làm được, mặc dù tôi khuyên bạn nên sử dụng các mô hình khác của tôi, thậm chí có loại chỉ 6 lon trong hai tầng.)) -- đối với người dùng mô hình mới chỉ 4 lon mỗi tầng

05-02-2023 23:25 PM – Đã sửa khoảng hở chốt nối từ 6.00 lên 6.125, ảnh hưởng đến các bộ phận TRUNG TÂM LỚN, TRUNG TÂM VỪA, TRUNG TÂM NHỎ, CONG, ĐẦU VÀO và ĐẦU RA, không đáng kể, các mô hình chính xác đã được xuất bản.

05-26-2023 23:20 PM – Đã sửa chiều cao của mô hình CONG, vốn thấp hơn 1 mm.

Cảm ơn.

@ljhtom
