Mô tả

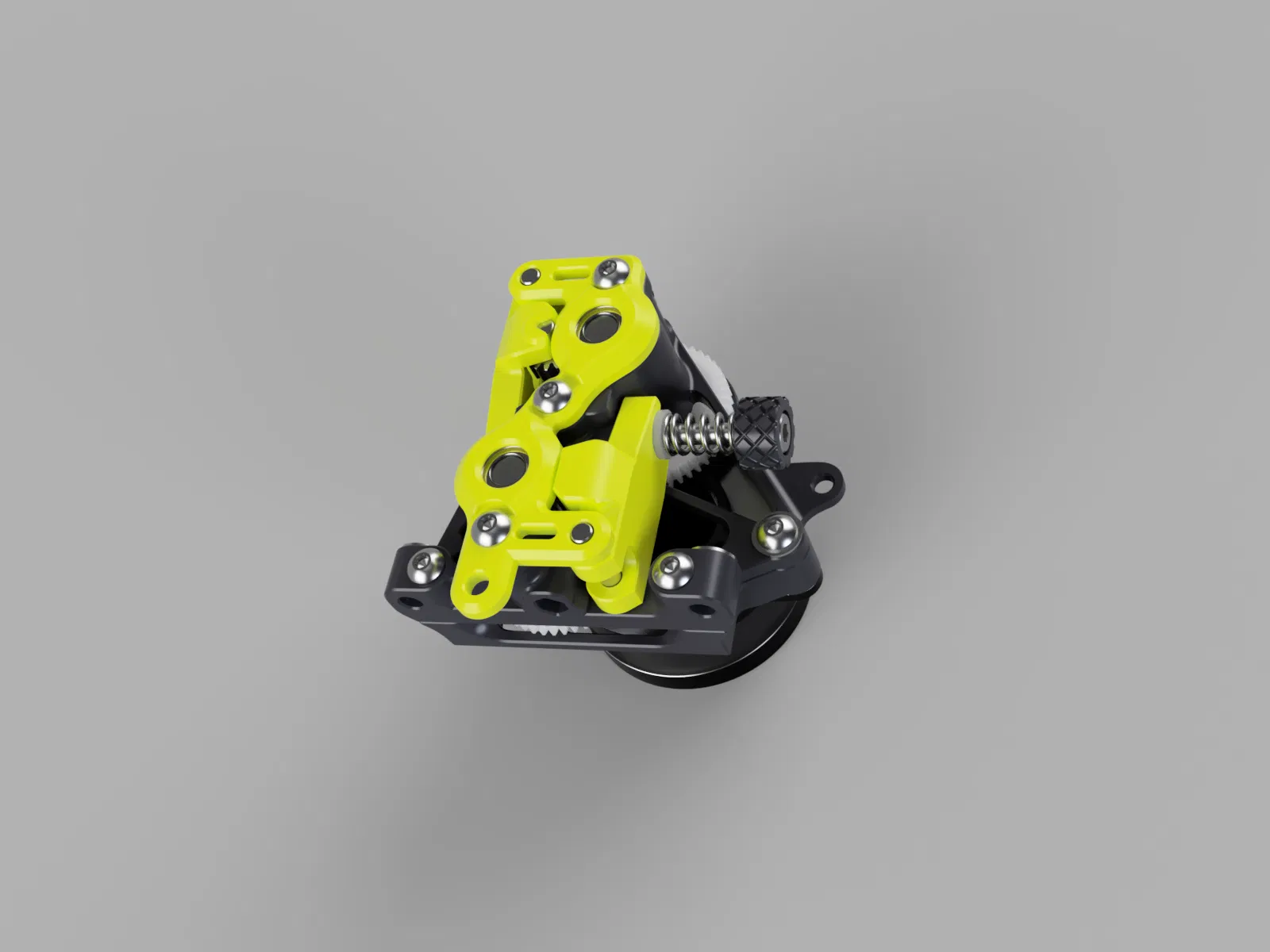

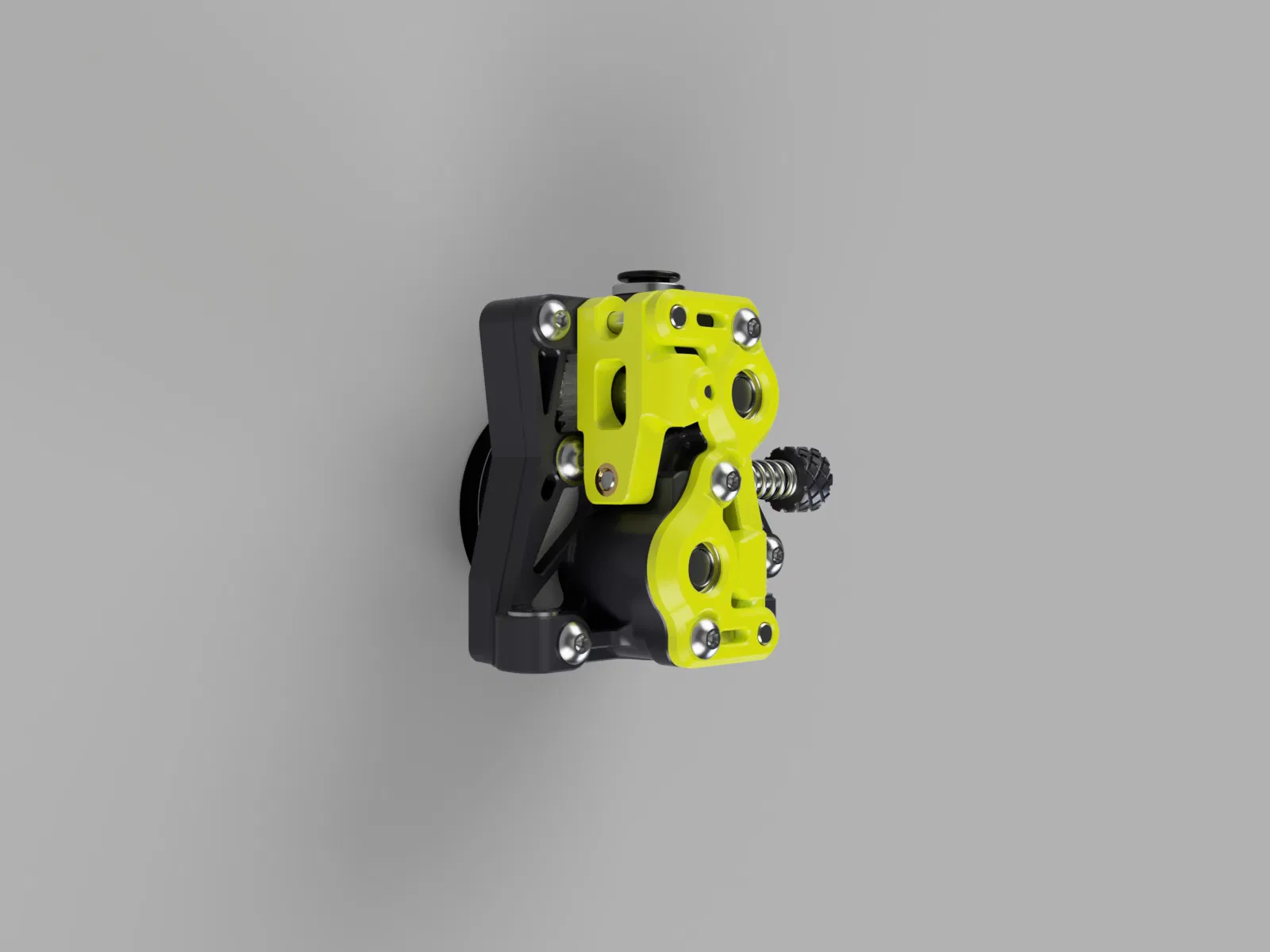

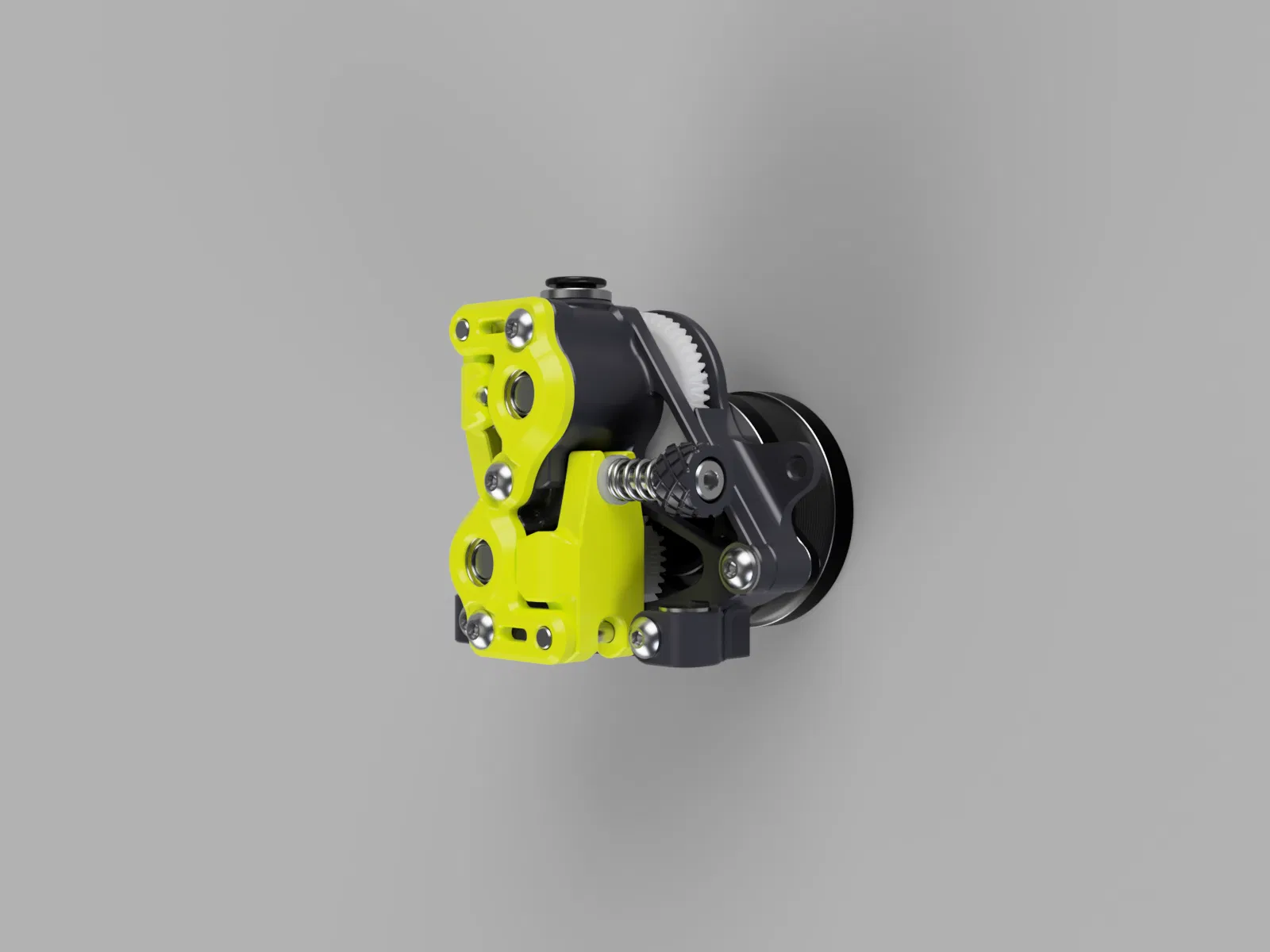

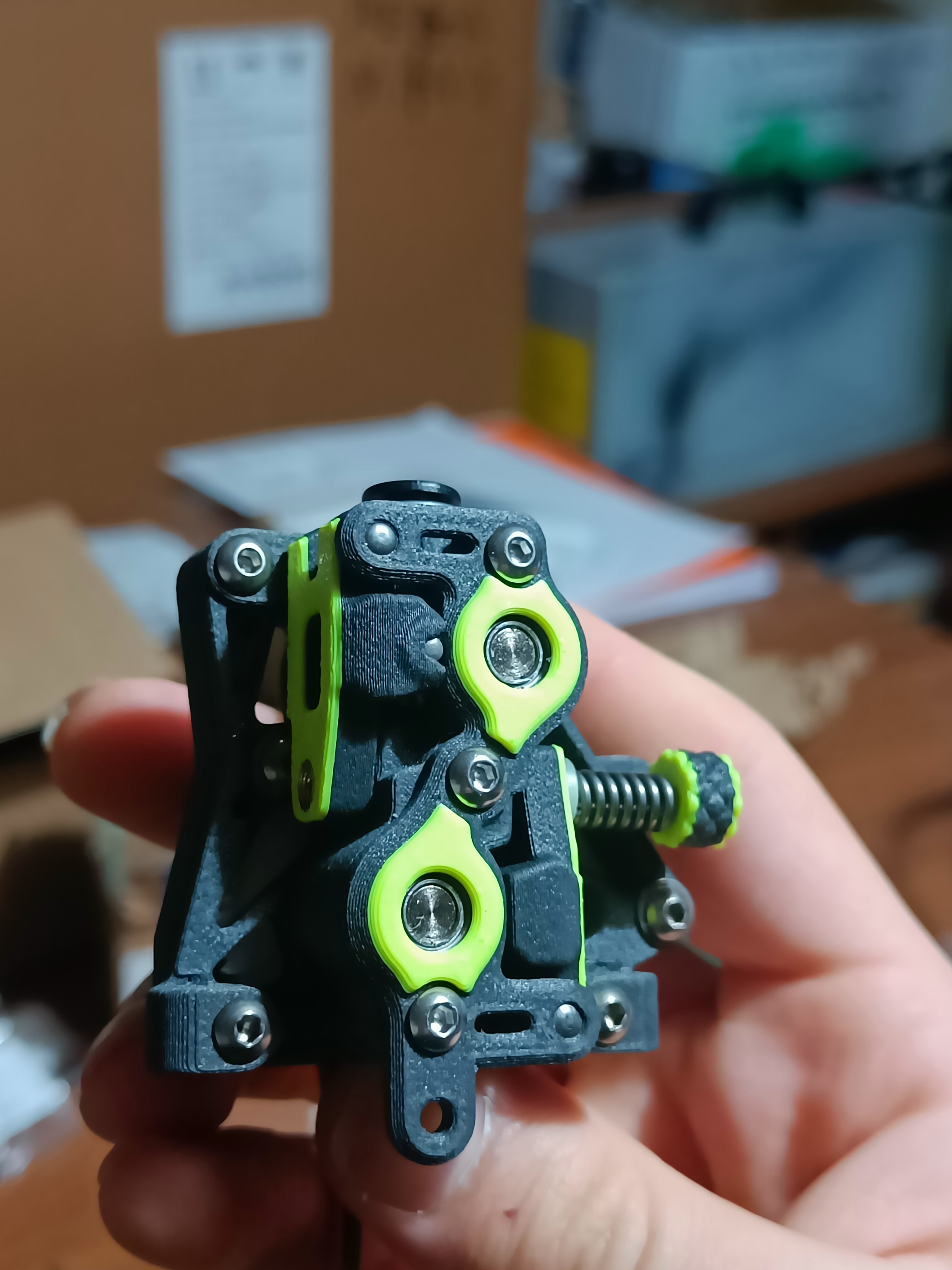

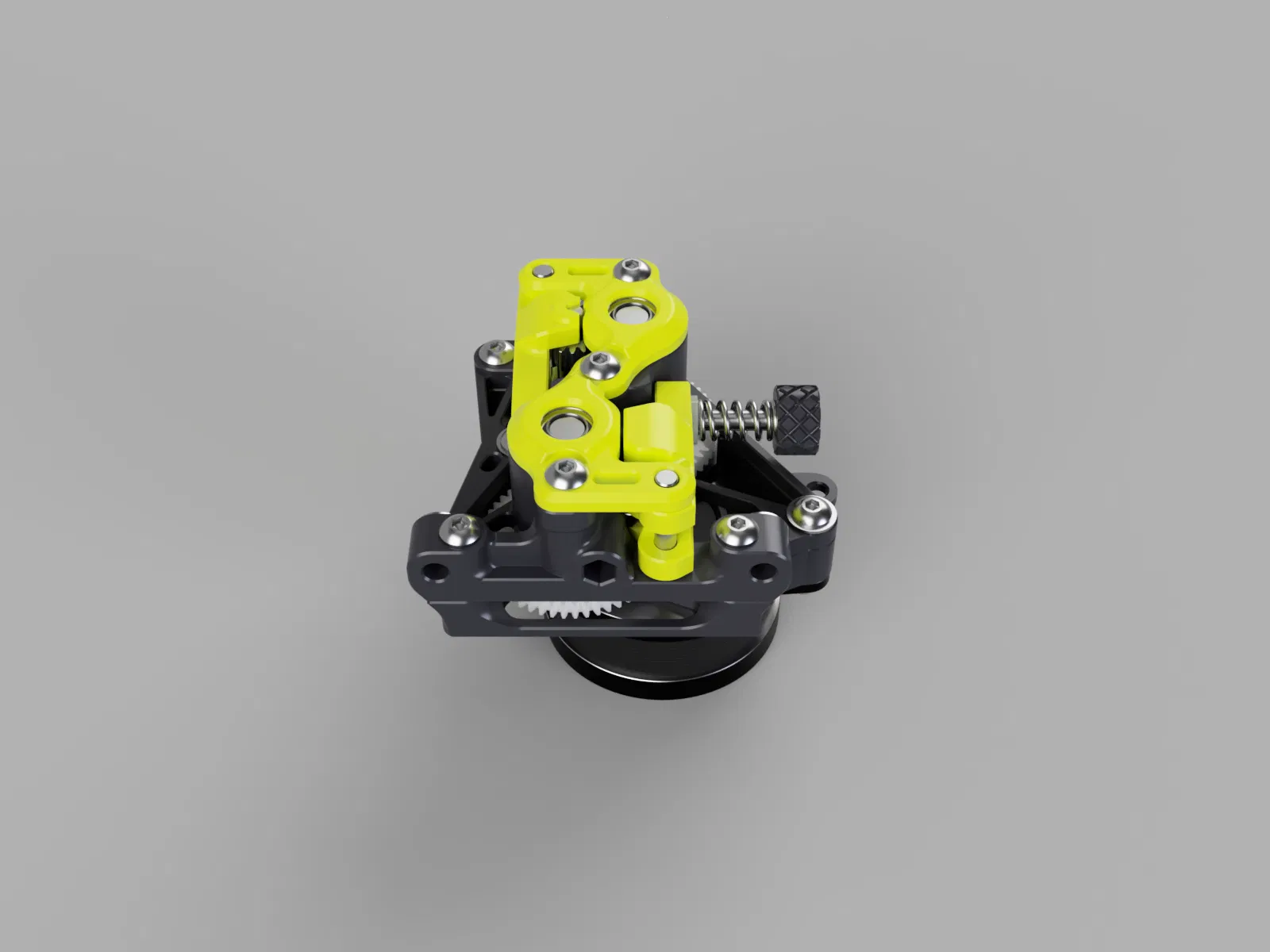

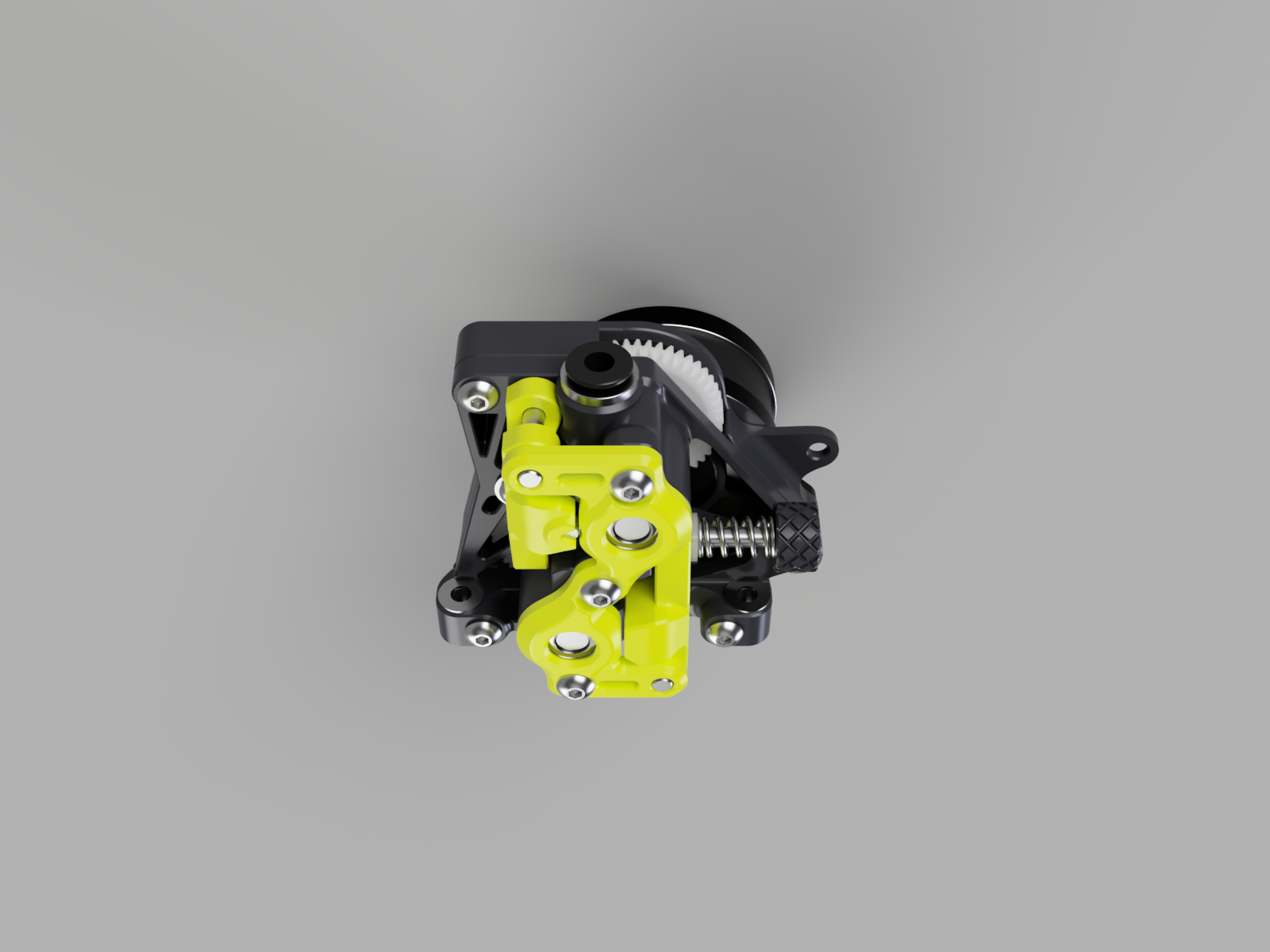

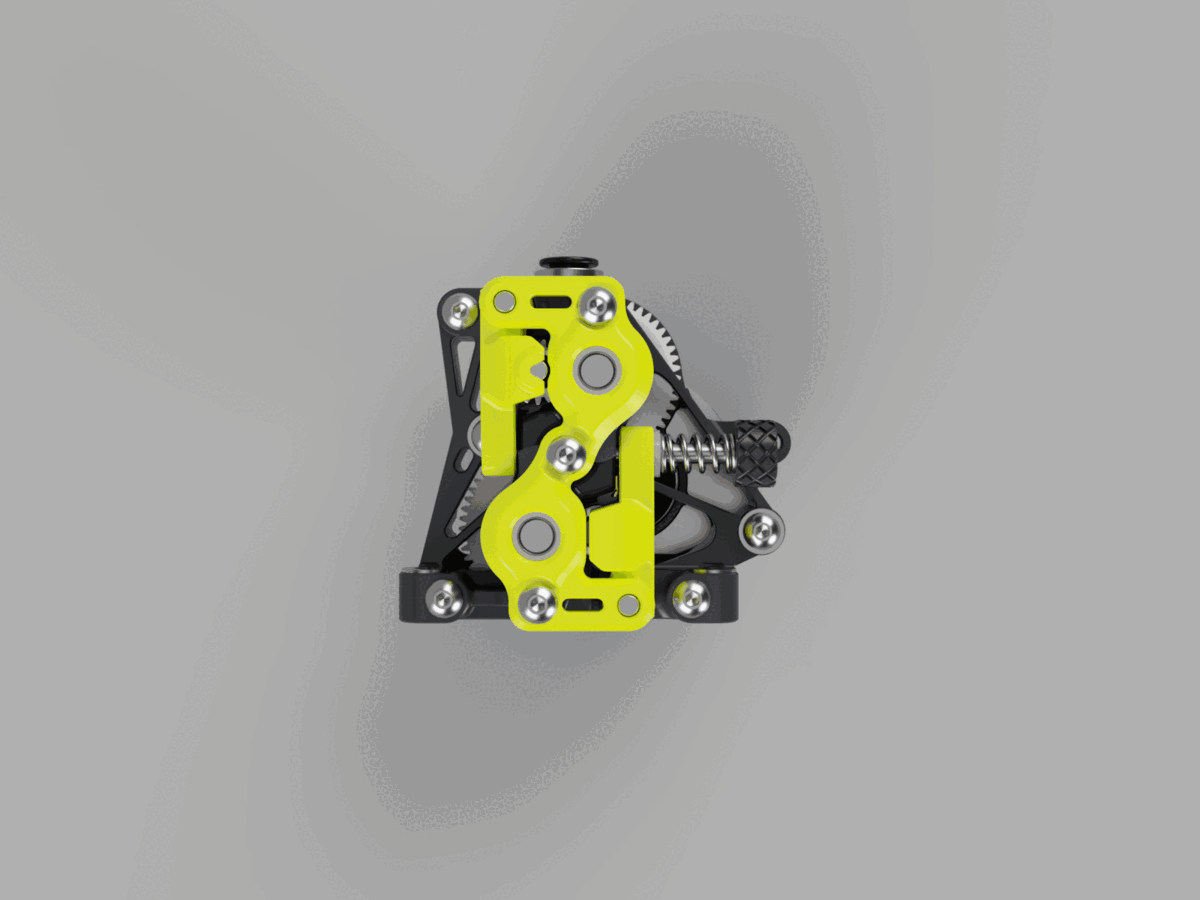

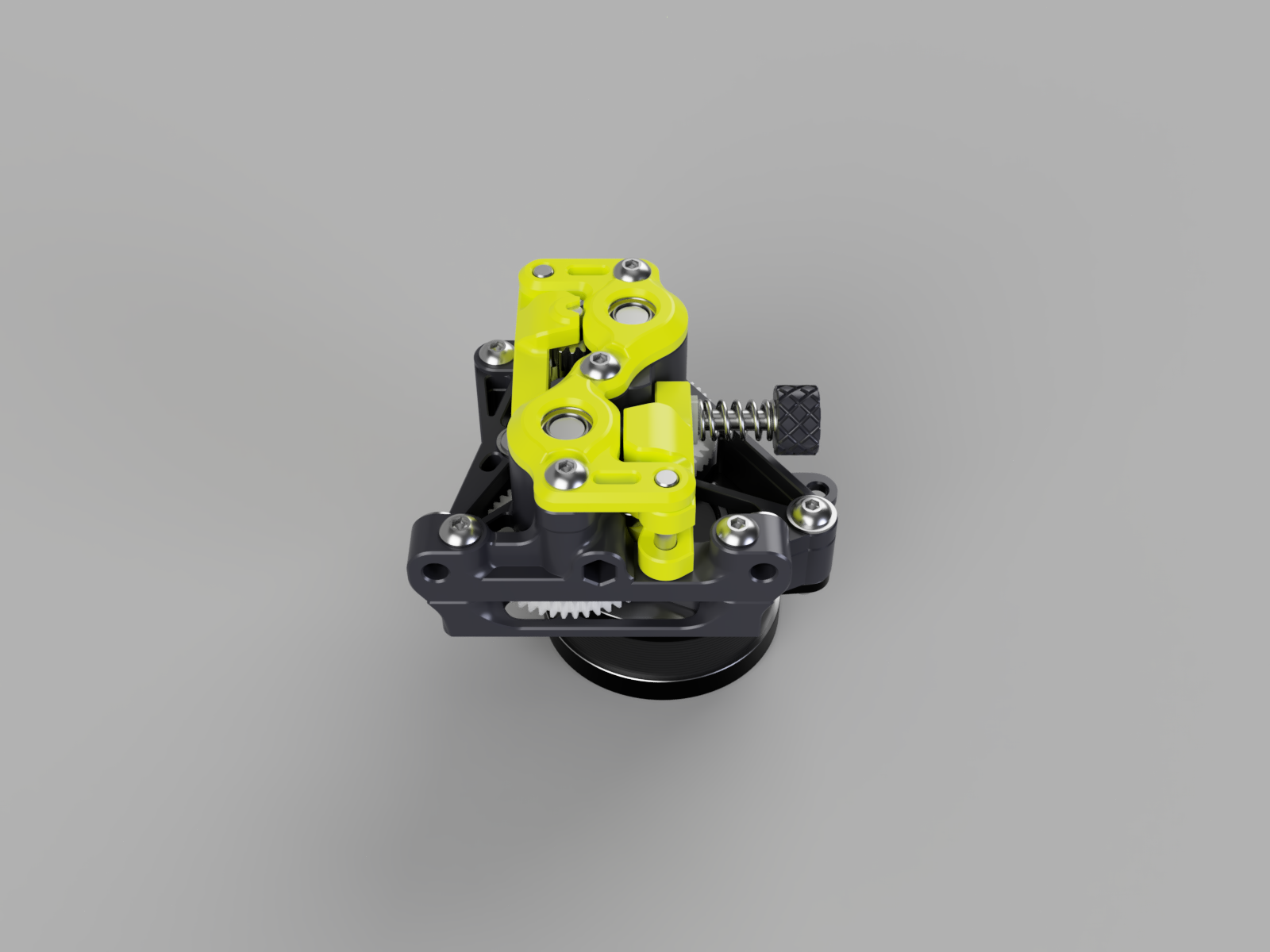

Đây là bản remix của Sherpa Crew Mini extruder của Jrlomas. Bạn có thể đọc thêm về nó trên trang của mô hình gốc. Những thay đổi của tôi được liệt kê trong phần tương ứng.

Sao lại có cái này? → Thêm hiệu suất, như nhiều độ bám hơn (yếu tố giới hạn của sherpa) và xếp lớp tốt hơn, với chi phí $ và trọng lượng.

ỐC VÍT

Số lượng

Chặn ren nhiệt M3x5x4 ở lõi, mặt sau và các bộ phận dẫn hướng ngược.

7x

BHCS M3x6 Để lắp ráp lõi-mặt trước

3x

BHCS M3x10 để lắp ráp lõi-mặt sau.

1x

BHCS M3x16 để lắp ráp lõi-mặt sau và mặt sau-động cơ.

4x

SHCS M3x40 (ưu tiên loại ren một phần) để lắp ráp núm vặn.

1x

Shim M3x7x0.5 cho các điểm lắp ráp động cơ và đầu phun.

4x

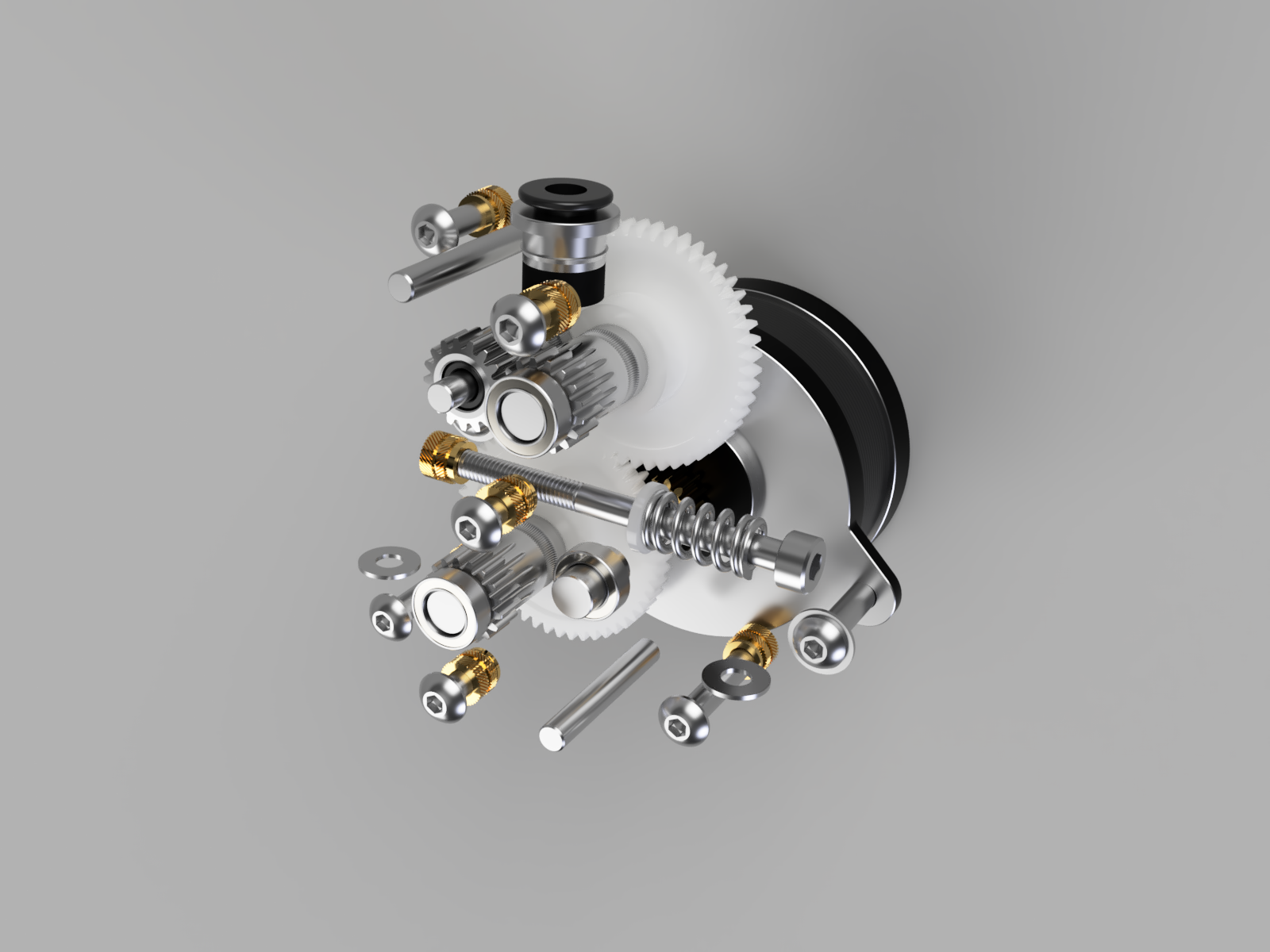

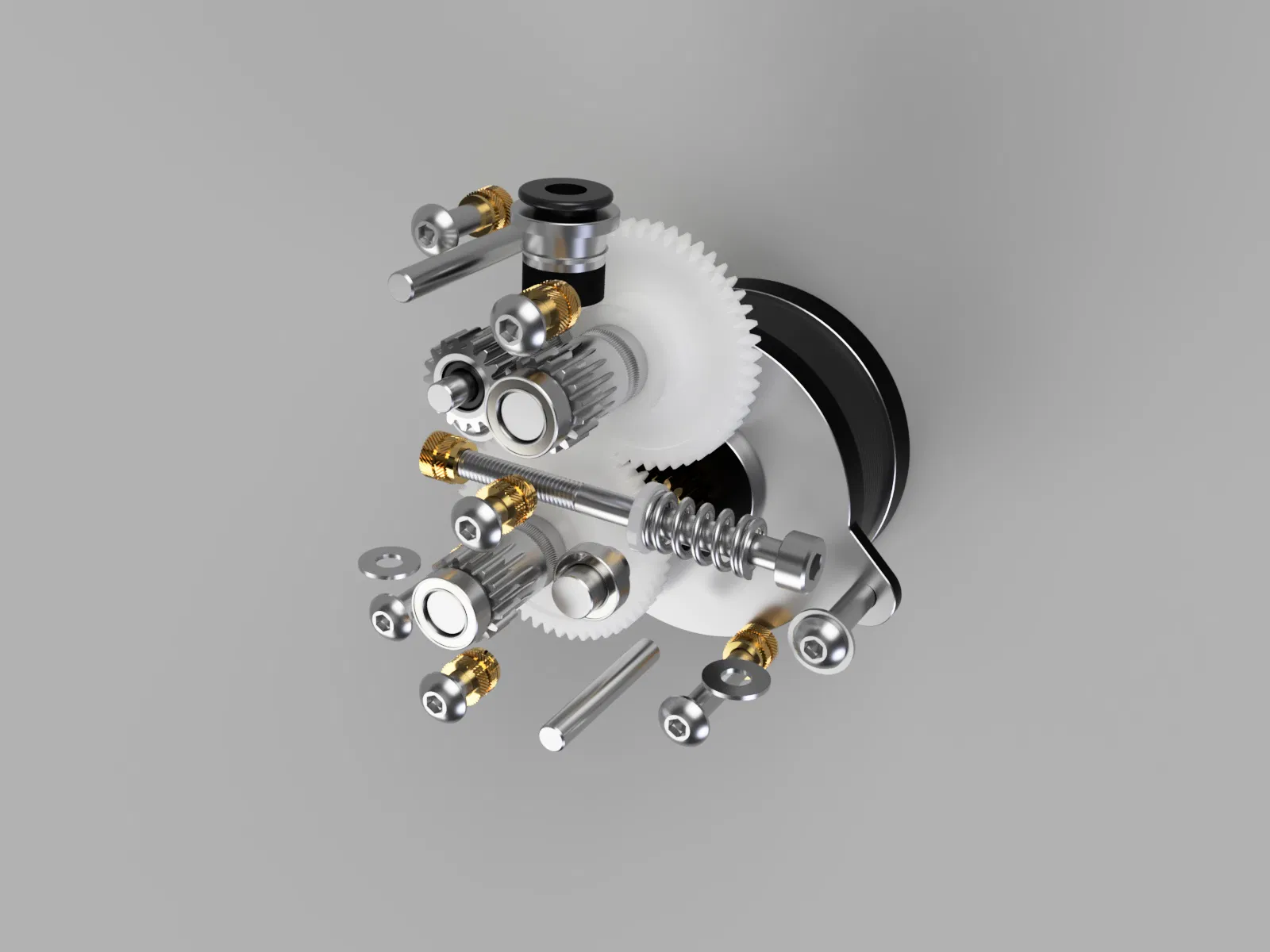

LINH KIỆN EXTRUDER

Số lượng

Bộ bánh răng dẫn động kép BondTech OEM RIDGA V2

2x

BẠC ĐẠN MR85 BỔ SUNG

1x

Shim M5x7x0.5 để kẹp giữa các bạc đạn phía trước và trục ridga

2x

Bộ bánh răng dẫn động phụ BondTech

1x

Trục 3x20mm BỔ SUNG cho lắp ráp bộ dẫn hướng.

2x

Chốt tròn M5x8mm cho lắp ráp bộ dẫn hướng MR85.

1x

Lò xo & Vòng đệm Nylon

1x

Khớp nối Bowden ECAS04

Động cơ NEMA14 36x20mm 10T hoặc 8T (Tôi có loại 8T)

Hướng dẫn Cắt lớp (Slicing)

Chất liệu: Yêu cầu ABS/ASA hoặc tốt hơn (Tôi dùng PC-PBT GF với chi tiết phụ ASA)

Chiều cao lớp: 0.2 hoặc 0.15 mm (Tôi dùng 0.2)

Số lớp chu vi: 4

Lớp trên/dưới: 5

Xin cảm ơn rất nhiều người dùng Discord Meelis đã giới thiệu tôi với bộ đùn này (cấu hình bộ dẫn hướng MR85 là ý tưởng của anh ấy), và đã quan tâm đến cuộc phiêu lưu xây dựng PFA của tôi.

Bộ đùn Sherpa Mini gốc của Annex Engineering.
