Logo Mèo Pusheen

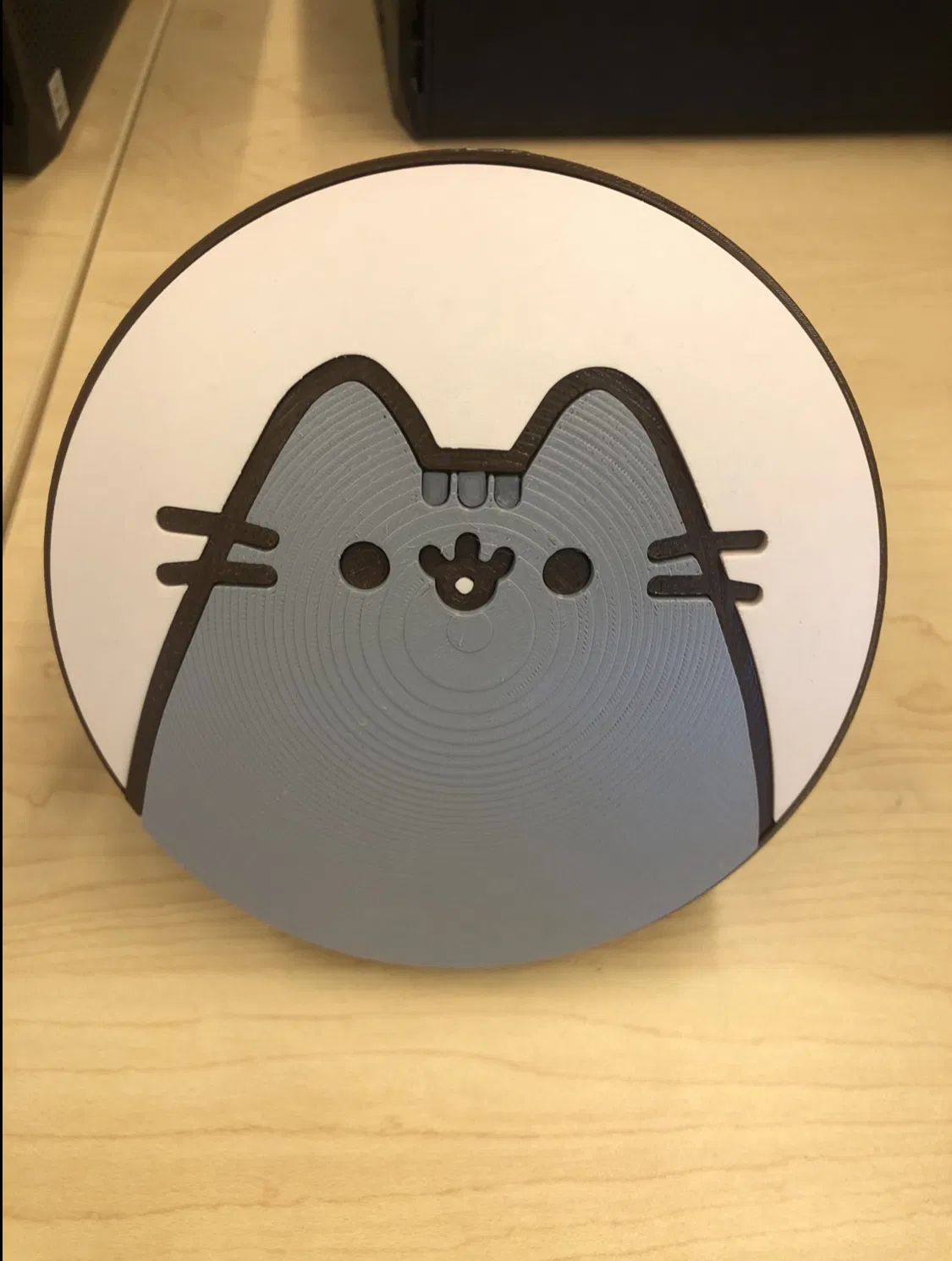

Tóm tắt: Tạo một logo pusheen siêu cưng cùng với người bạn của mình! Mô hình được thiết kế để vừa với không gian 15x15cm, và bán kính của đế là 7.70cm. Góc của đế là 60.00 độ. Nó bao gồm chân đế và đĩa cho logo, miếng nền, miếng thân mèo, miếng viền ngoài, miếng bên trái và bên phải của mắt, miếng thân mèo và viền miệng, ba miếng sọc và miếng lưỡi. Cho dự án nhóm này, tôi đã làm việc cùng Joanna Su (link)

Phát biểu bài toán: Cùng với người bạn của mình, bạn sẽ thiết kế một bảng hiệu "2D" bằng Solidworks. Bạn và người bạn của mình sẽ có cùng một thiết kế đáp ứng các ràng buộc bên dưới, và MỖI NGƯỜI sẽ sử dụng Solidworks để tạo thiết kế của mình.

Danh sách các bộ phận:

Đây là tất cả các bộ phận

Lắp ráp:

Sau khi in xong tất cả các bộ phận, hãy làm theo các bước sau để lắp ráp chúng.

1. Lắp miếng viền ngoài vào Đế.
2. Lắp miếng nền vào đế, vào khoảng trống phía trên viền.
3. Lắp miếng thân mèo vào miếng viền ngoài.
4. Lắp miếng viền miệng vào miếng thân mèo.
5. Lắp miếng bên trong miệng vào miếng viền miệng.
6. Lắp miếng mắt phải vào lỗ bên phải của miếng thân mèo.
7. Lắp miếng mắt trái vào lỗ bên trái của miếng thân mèo.
8. Lắp ba miếng sọc vào ba lỗ phía trên miếng thân mèo.

Lựa chọn thiết kế:

Lựa chọn logo: Cùng với người bạn của mình, chúng tôi đã quyết định làm một thứ gì đó thật dễ thương cho logo nghệ thuật 2D của mình. Vì vậy, chúng tôi đã tìm kiếm các logo mèo pusheen trên mạng. Lựa chọn cuối cùng của chúng tôi là một bức ảnh huy hiệu pusheen, vì chúng tôi muốn logo của mình có hình dạng tròn.

Thay đổi thiết kế: Lúc đầu, chúng tôi đã vẽ các đường cong bằng công cụ spline. Nhưng chúng tôi không thể xử lý các khoảng trống giữa các bộ phận của mô hình, vì offset entities không hoạt động. Vì vậy, chúng tôi đã phải vẽ lại viền bằng các đường thẳng và cung.

Trước:

Sau:

Đã có vấn đề với việc tách từng bộ phận. Do offset entities không thể đóng các đầu một cách chính xác, khi chúng tôi sử dụng lệnh cắt extrude để cắt bỏ các khoảng trống, các mảnh nhỏ ở cuối mỗi khoảng trống đã không được cắt đi. Ý tưởng cắt bỏ các mảnh còn lại bằng lệnh extrude cut đã không hoạt động, vì solidworks không cho phép chúng tôi chọn các mảnh này một cách chính xác. Vì vậy, chúng tôi quyết định thay đổi kế hoạch ban đầu và kéo dài khoảng trống để công cụ extrude cut có thể cắt bỏ các khoảng trống hoàn toàn. Ngoài ra, chúng tôi đã thêm một vòng tròn quanh logo để giữ các bộ phận lại với nhau.

Trước:

Sau:

Để có vẻ ngoài đẹp hơn, chúng tôi đã quyết định thêm một mái vòm cho logo của mình.

Trước:

Sau:

Cũng có một số vấn đề với việc thêm fillet. Chúng tôi đã thay đổi nhiều về bán kính, vì nếu bán kính fillet quá lớn, solidworks sẽ không chấp nhận.

Trước:

Sau:
