Giá đỡ Camera USB Nam châm + Vỏ cho Octoprint

Tui đã thiết kế một đế giữ camera nam châm đa năng, đặc biệt để dùng với Octoprint, với mục tiêu là sự đơn giản và chi phí thấp. Dự án này sử dụng một chiếc camera USB 1080p giá rẻ mà tui đã mua trên Amazon.

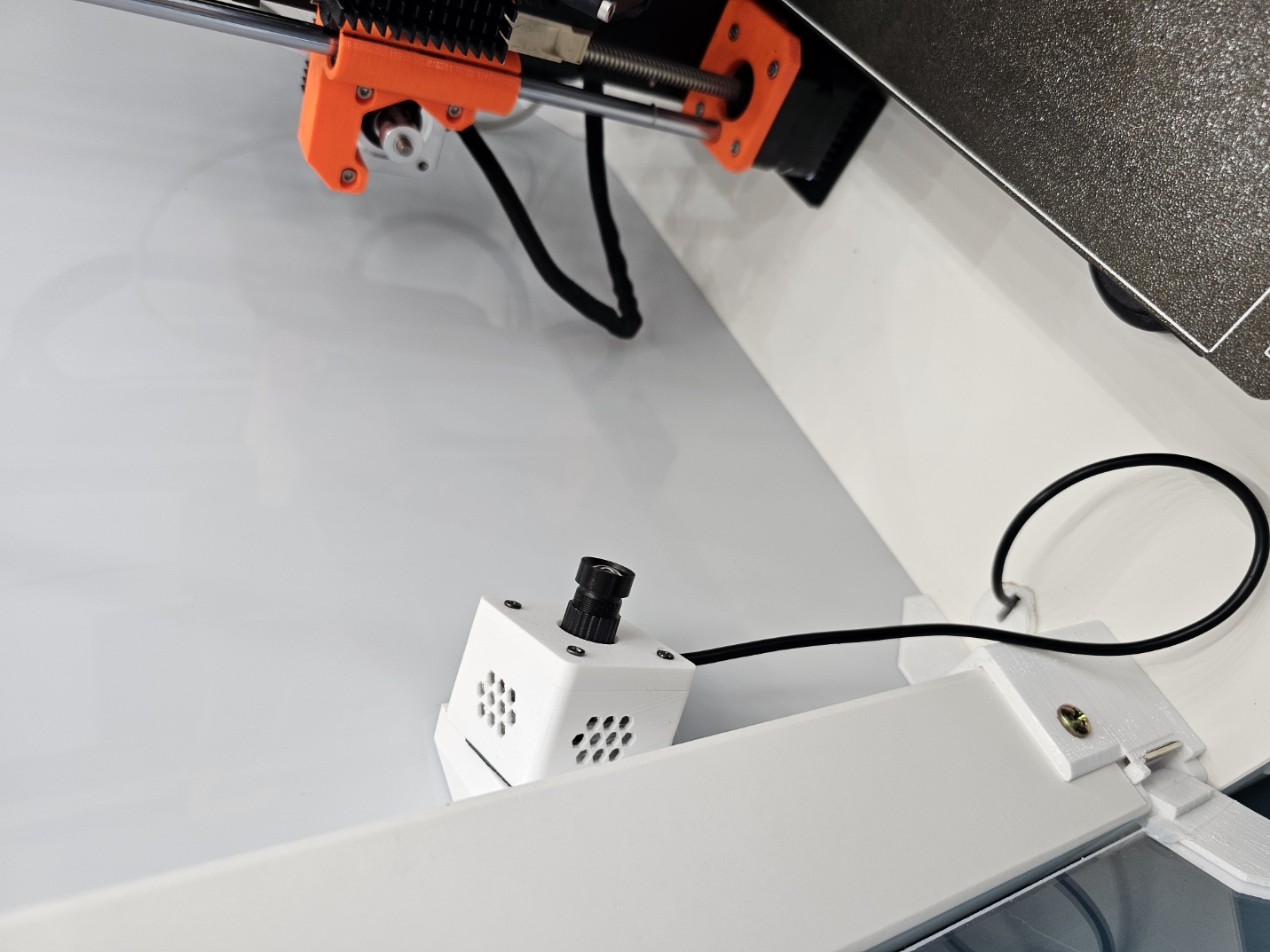

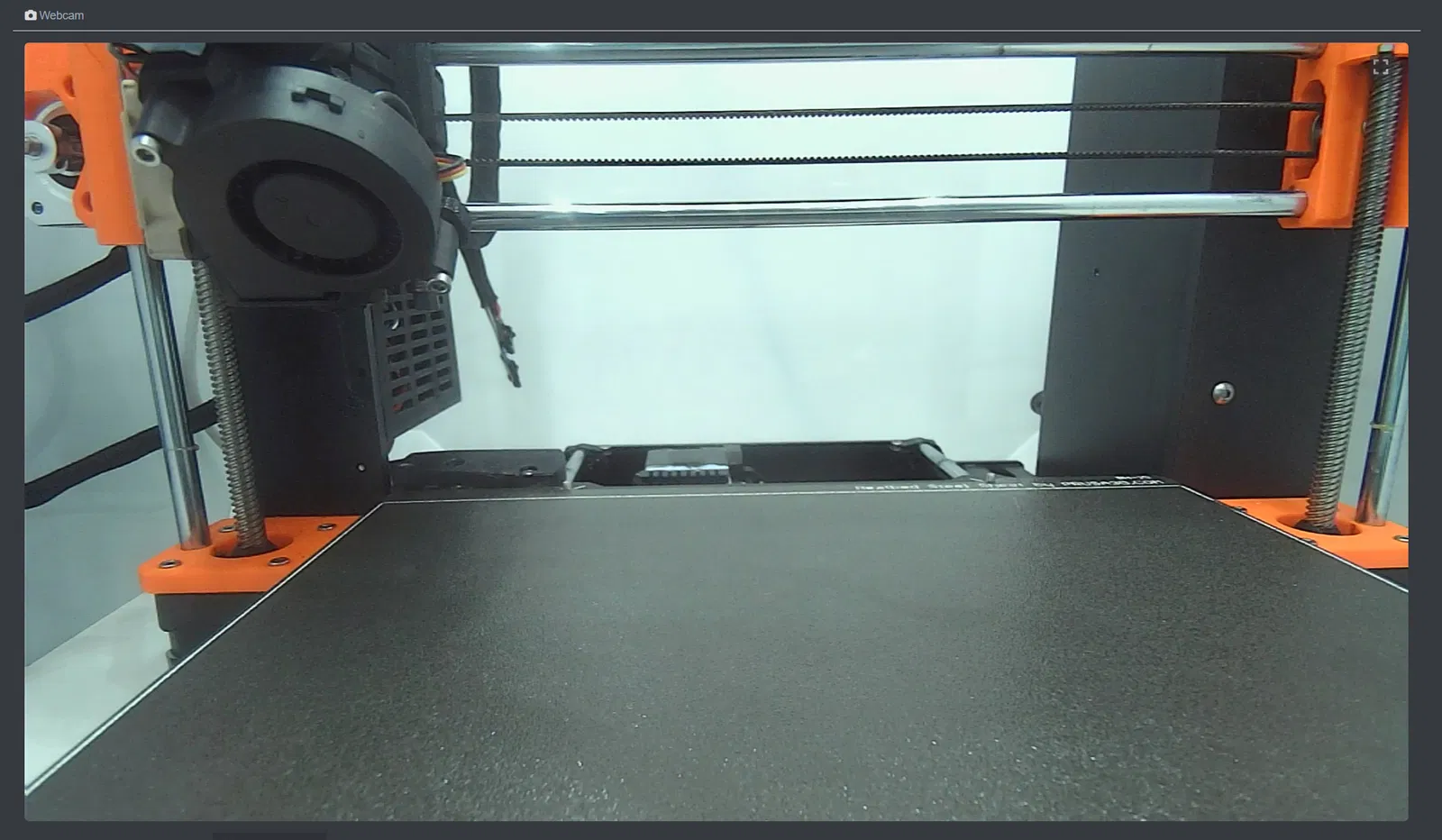

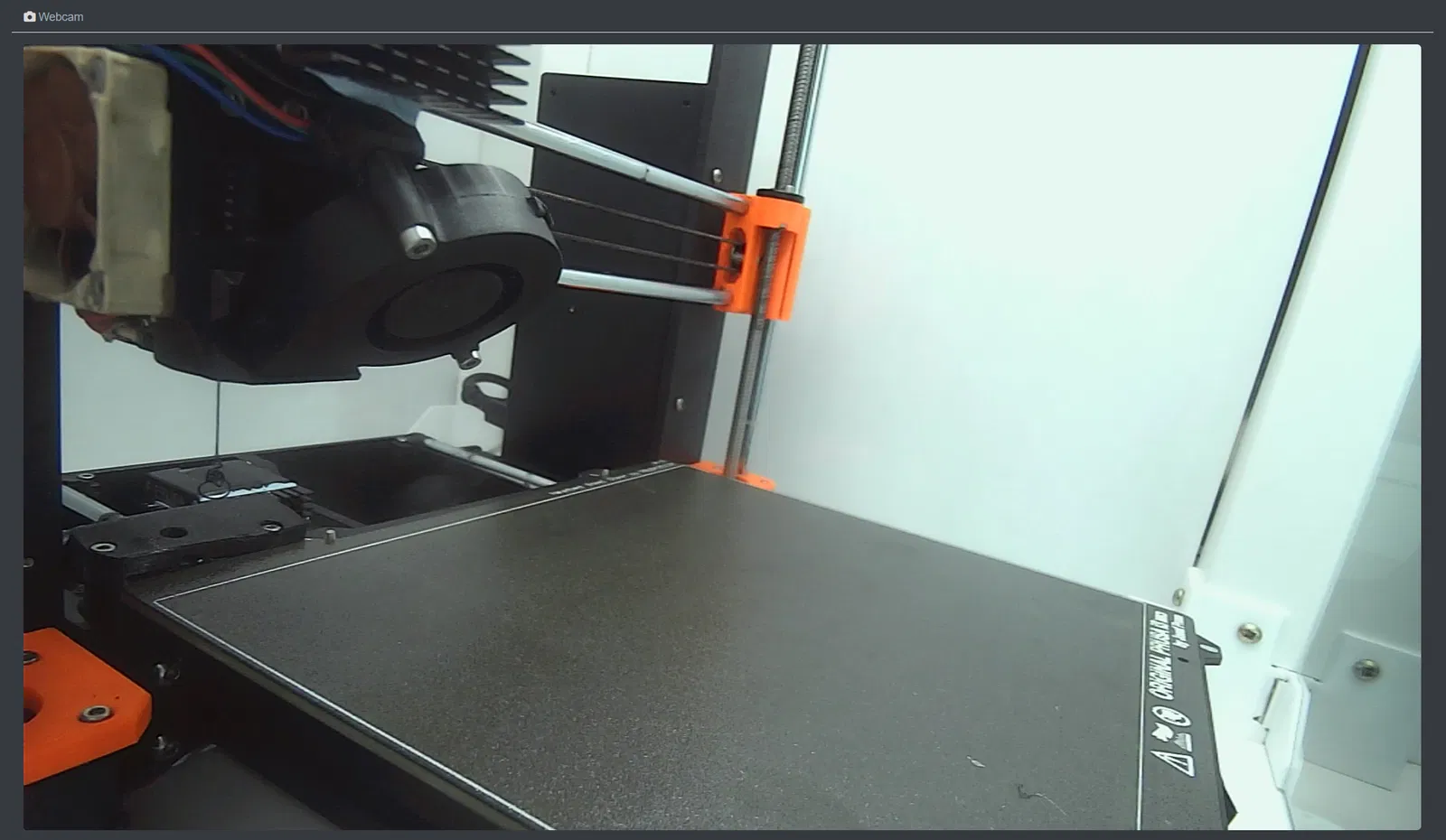

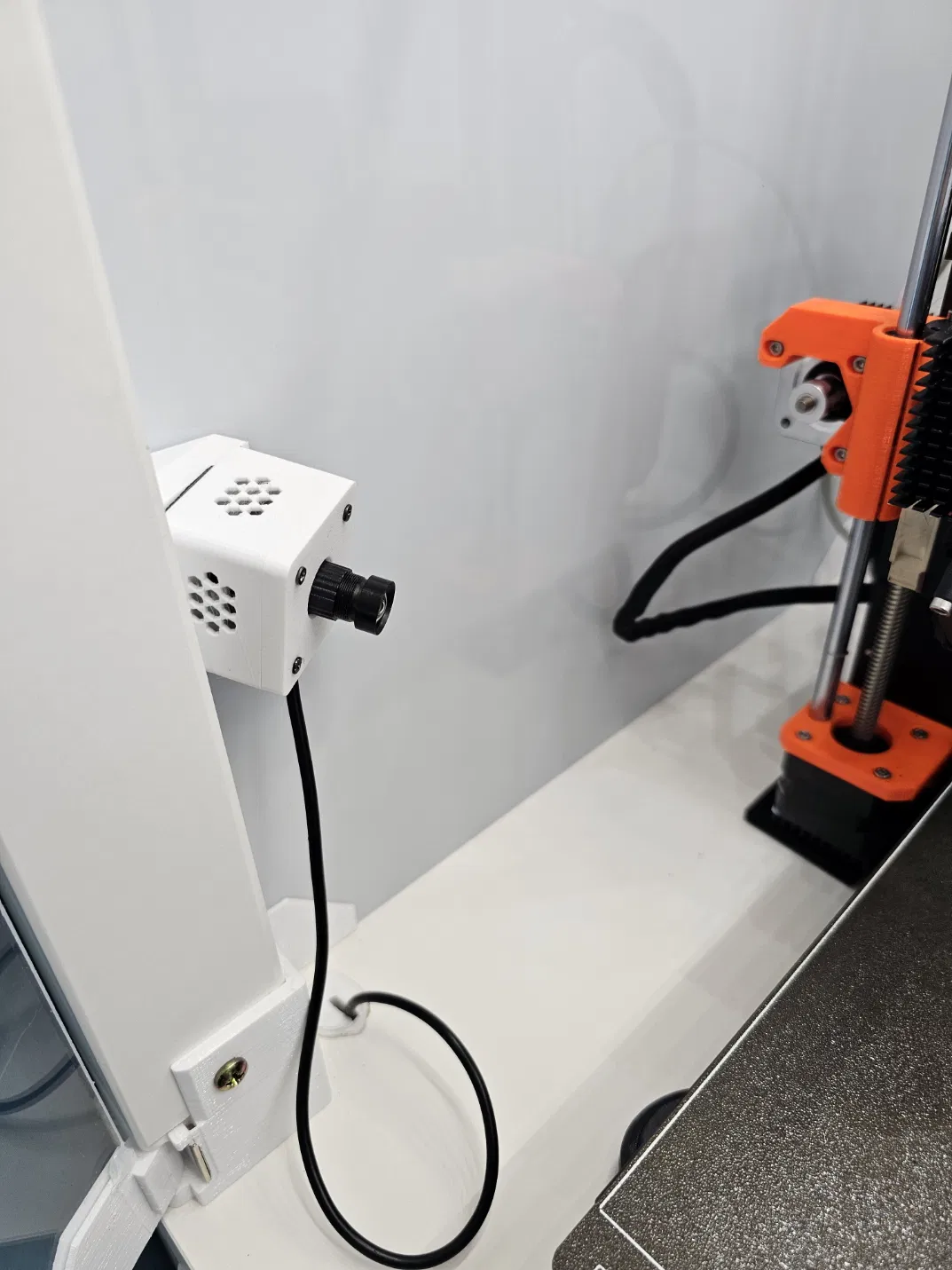

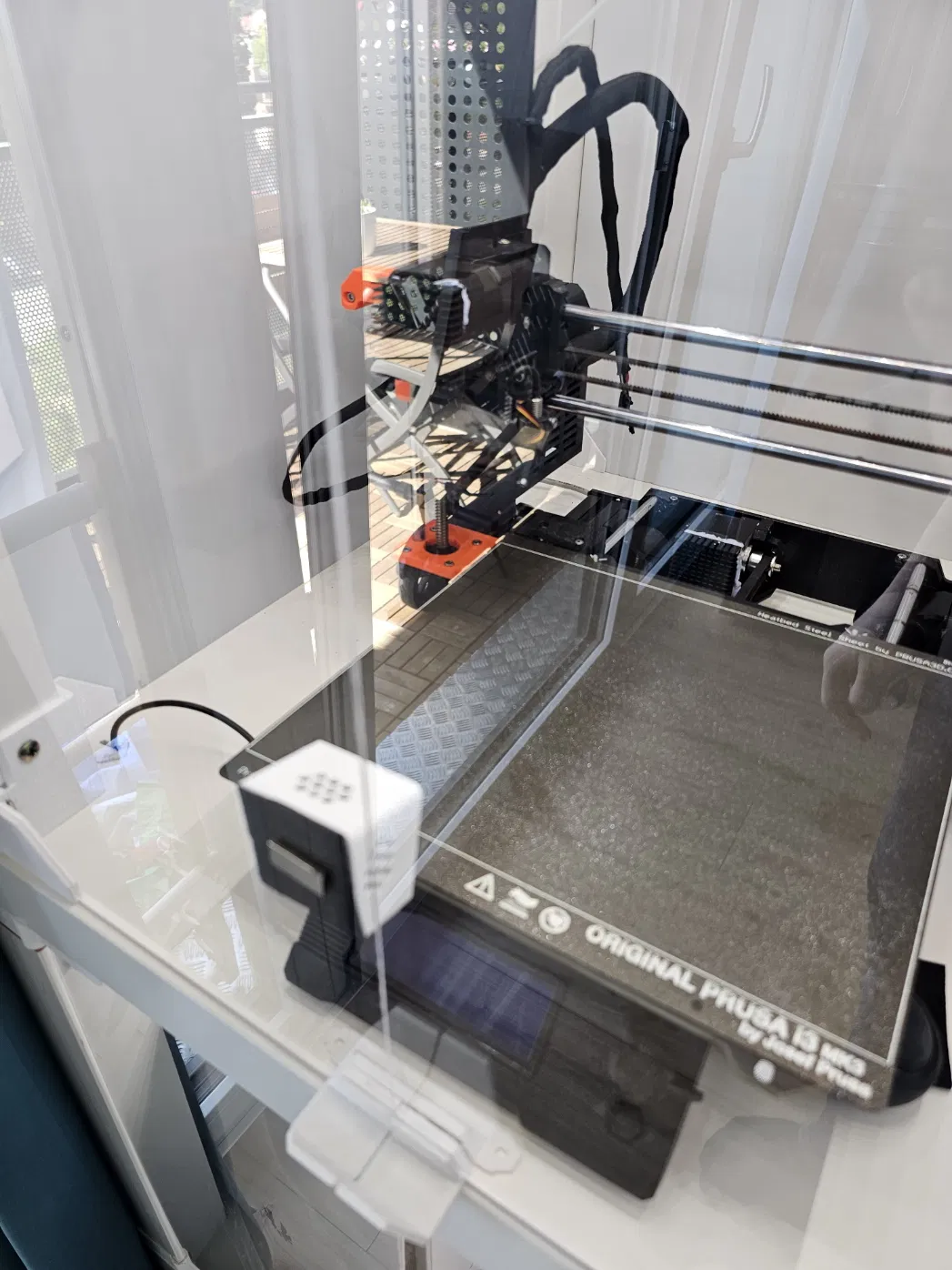

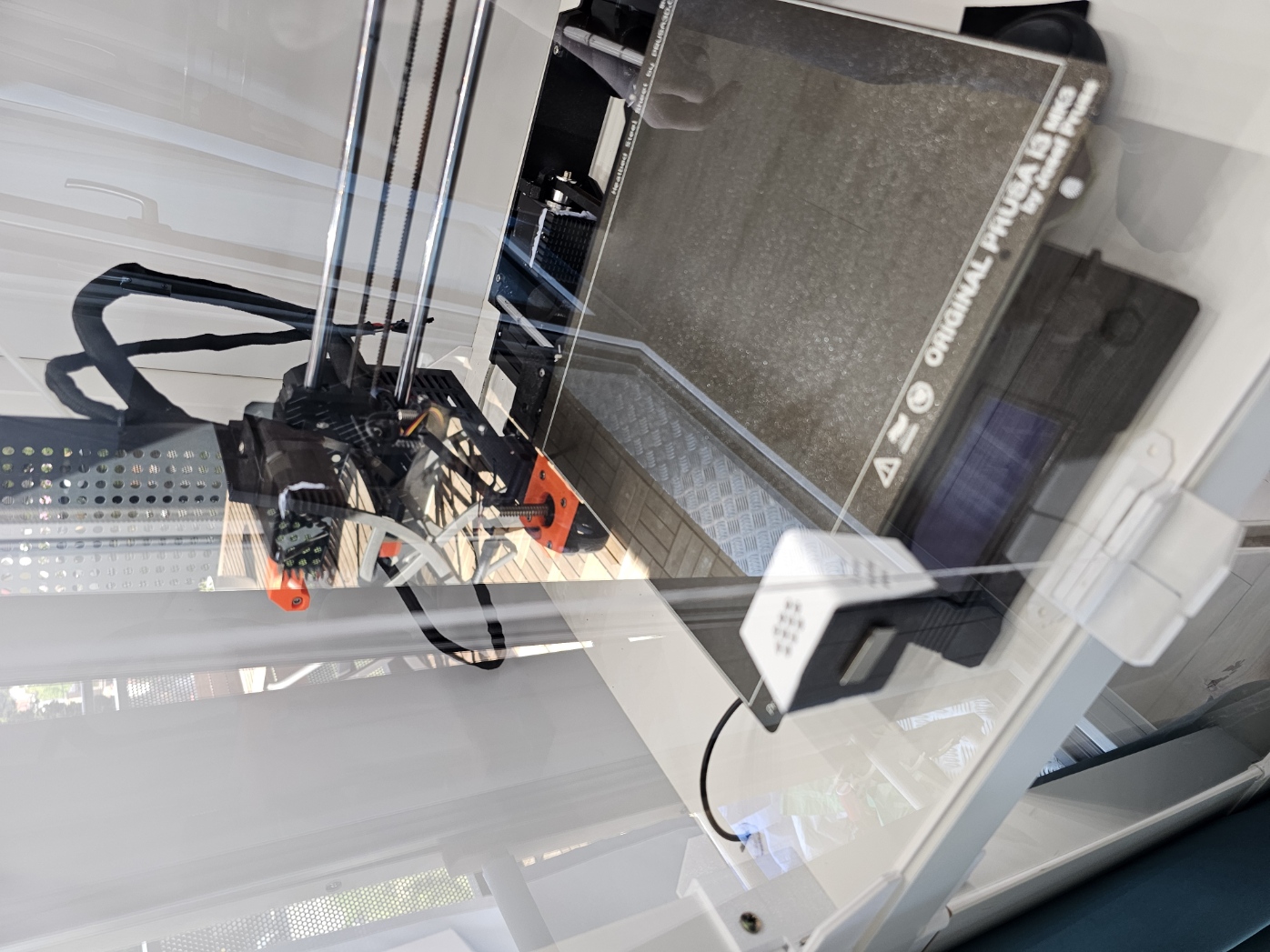

Xem mấy tấm Hình về hai Vị trí Camera mà tui dùng trong một Tủ Ikea Lack, kết quả hiển thị và chất lượng camera.

Vật tư cần thiết:

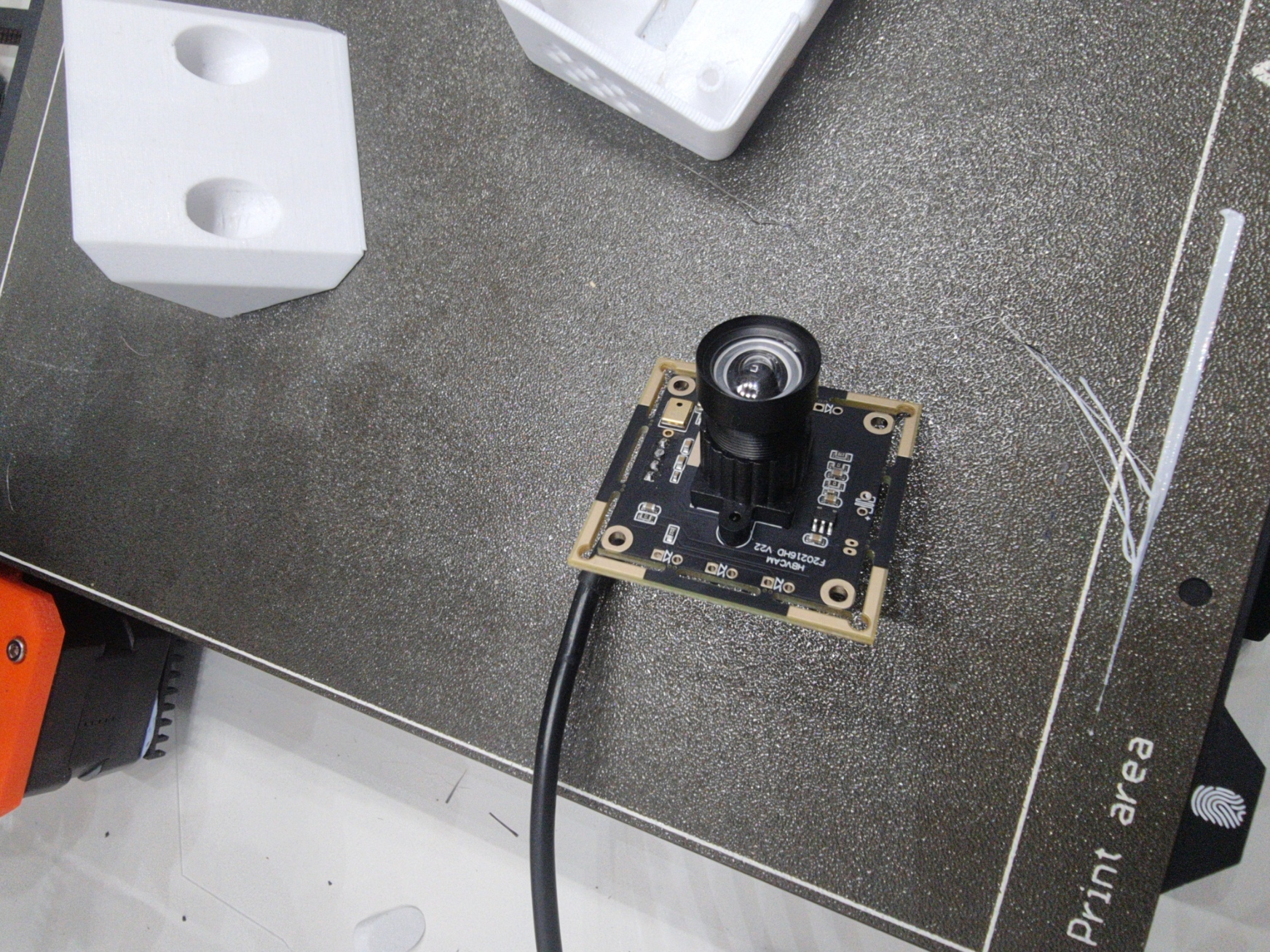

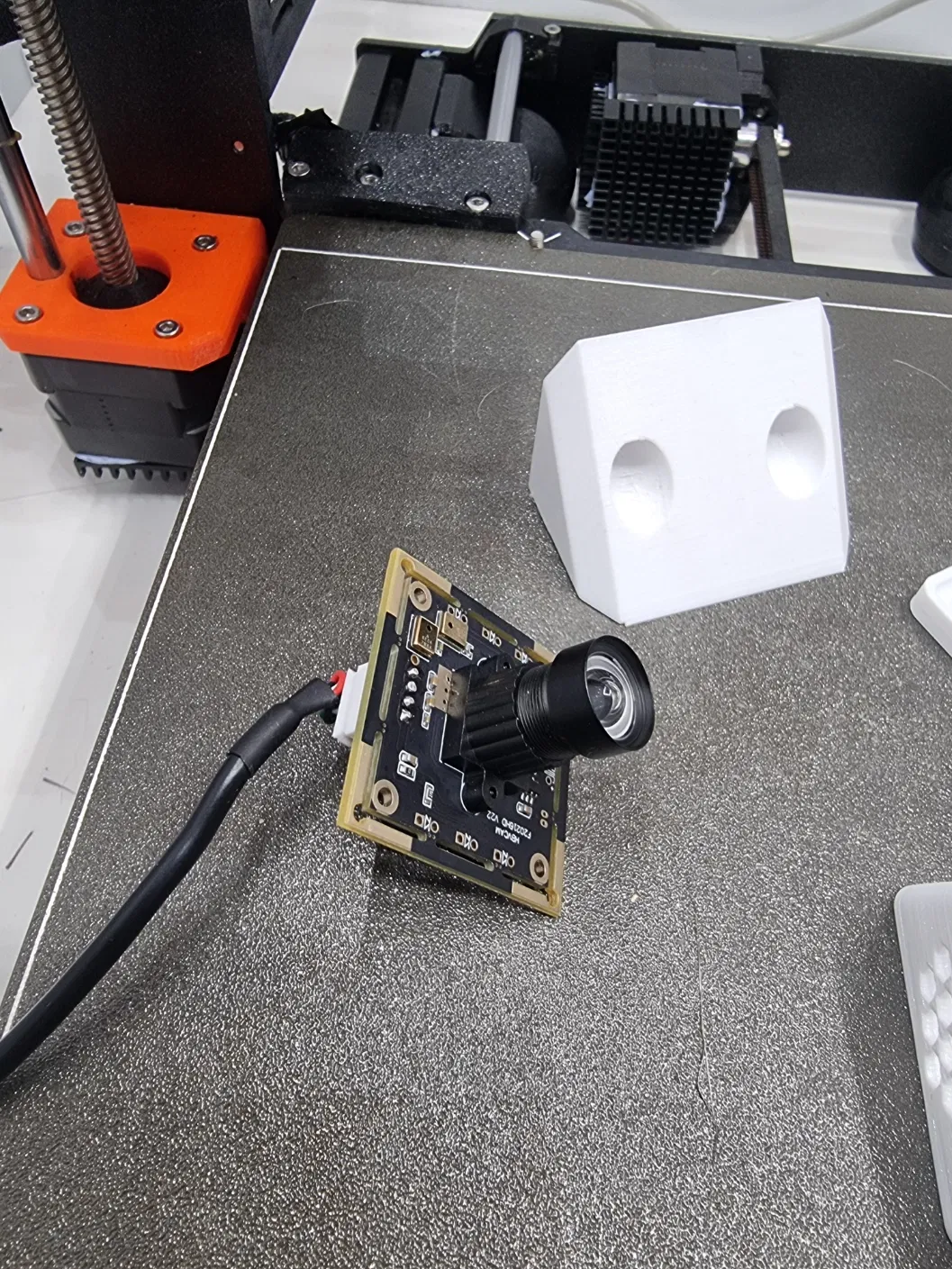

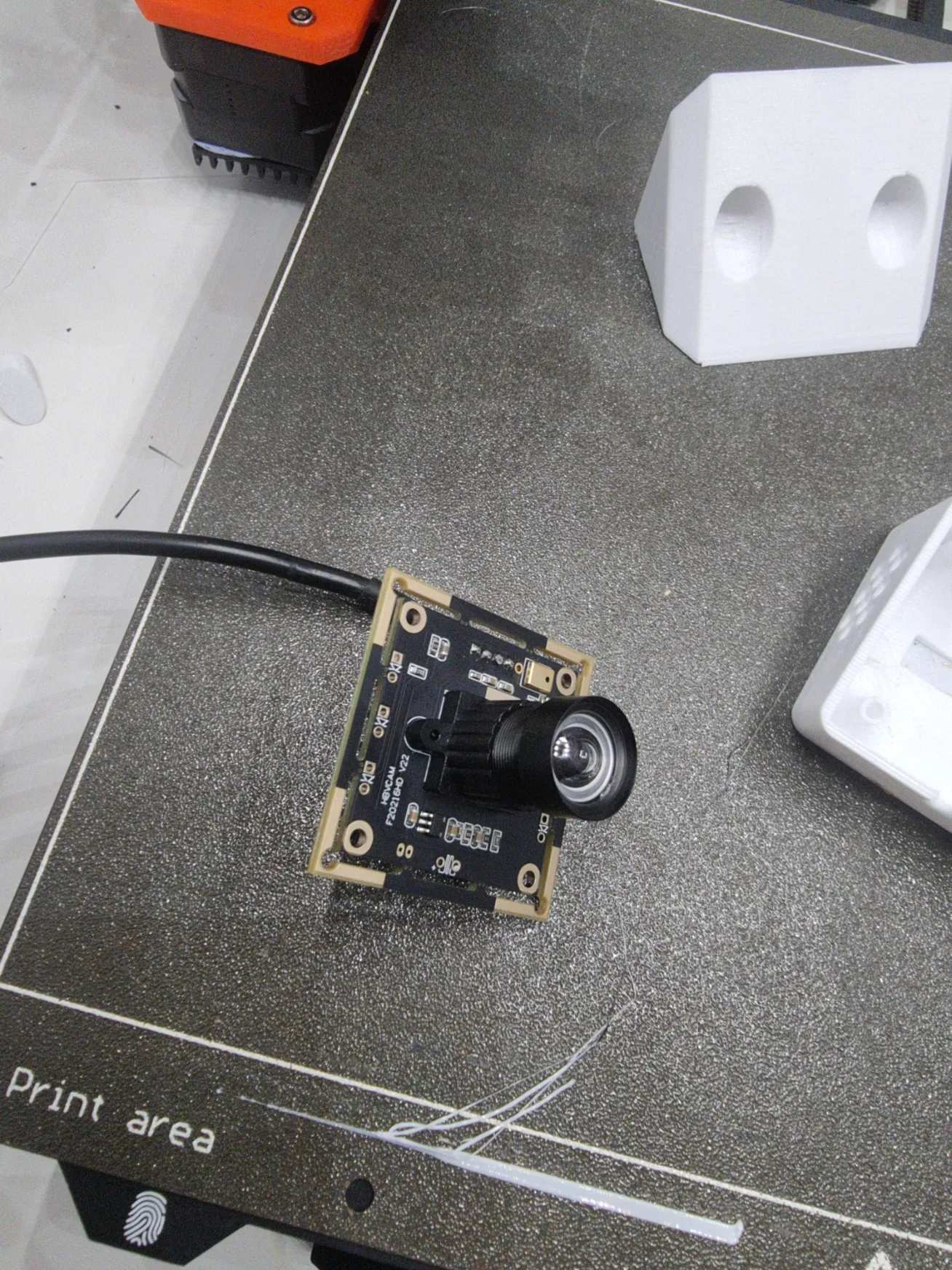

• Chiếc camera USB 1080p giá rẻ này tìm thấy trên Amazon (Liên kết liên kết)
• Ít nhất hai Nam châm Neodym - 20mm x 6mm x 1,5mm (Liên kết liên kết)
• 4 con Vít M2, dài khoảng 12mm

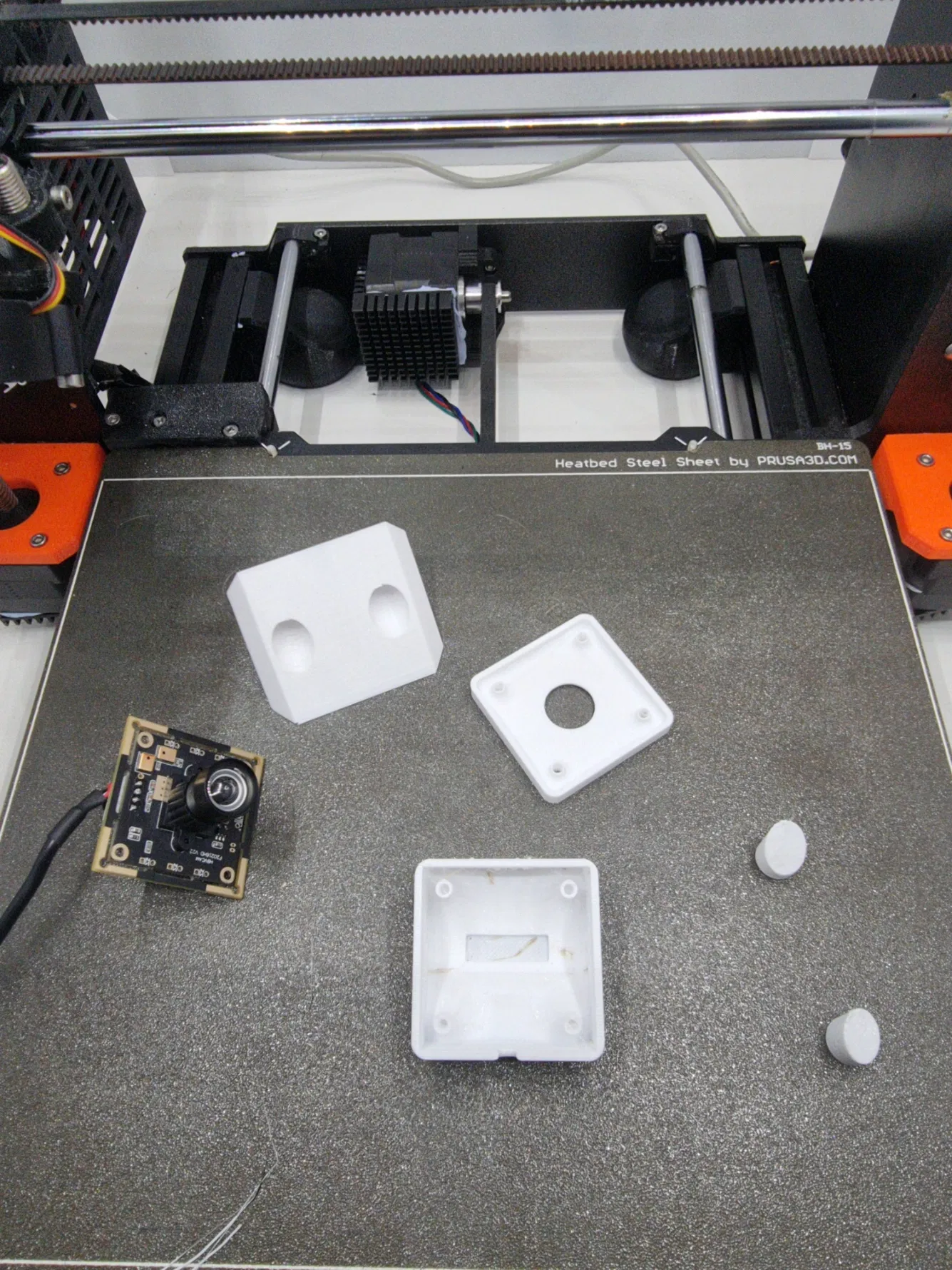

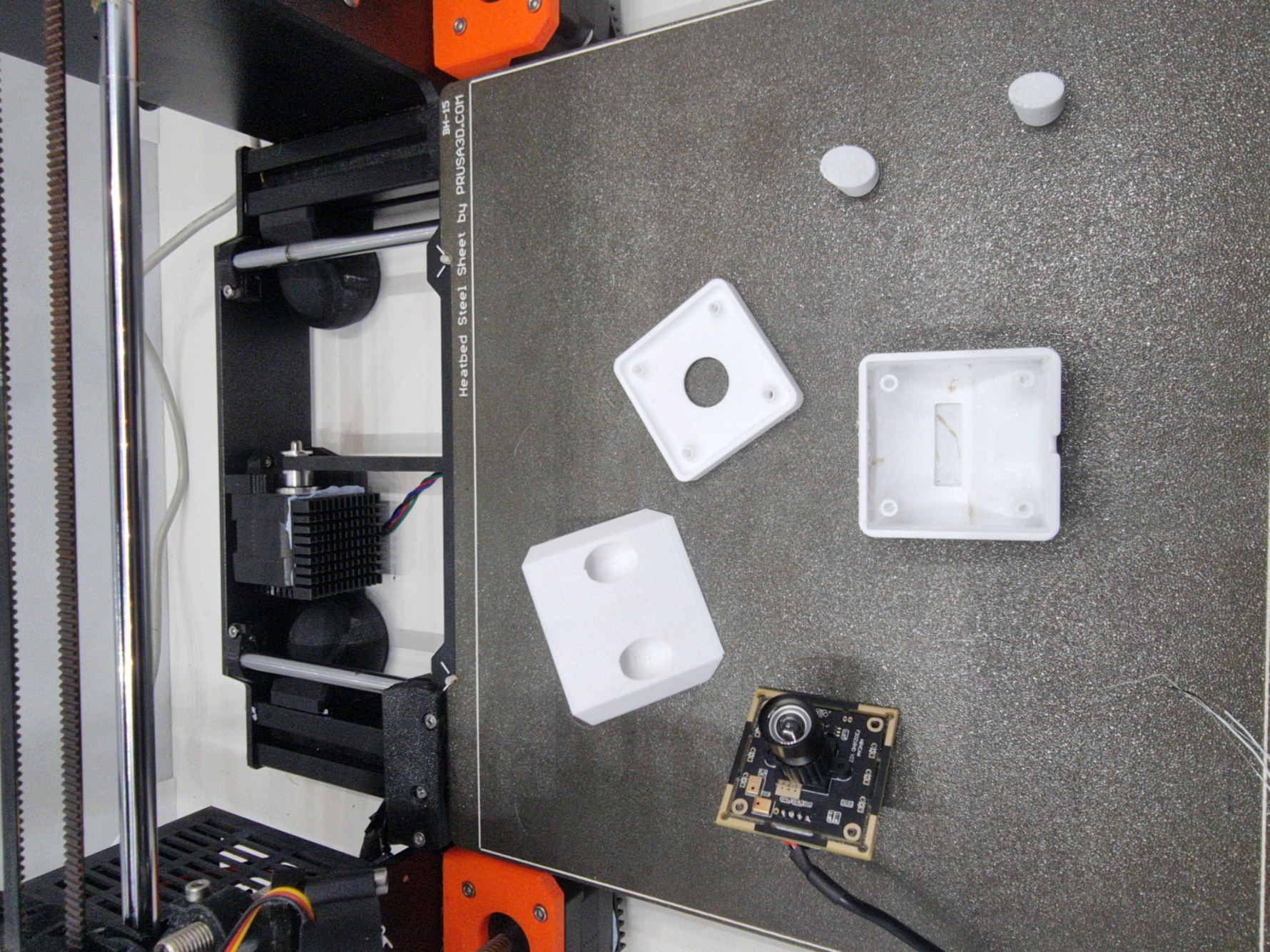

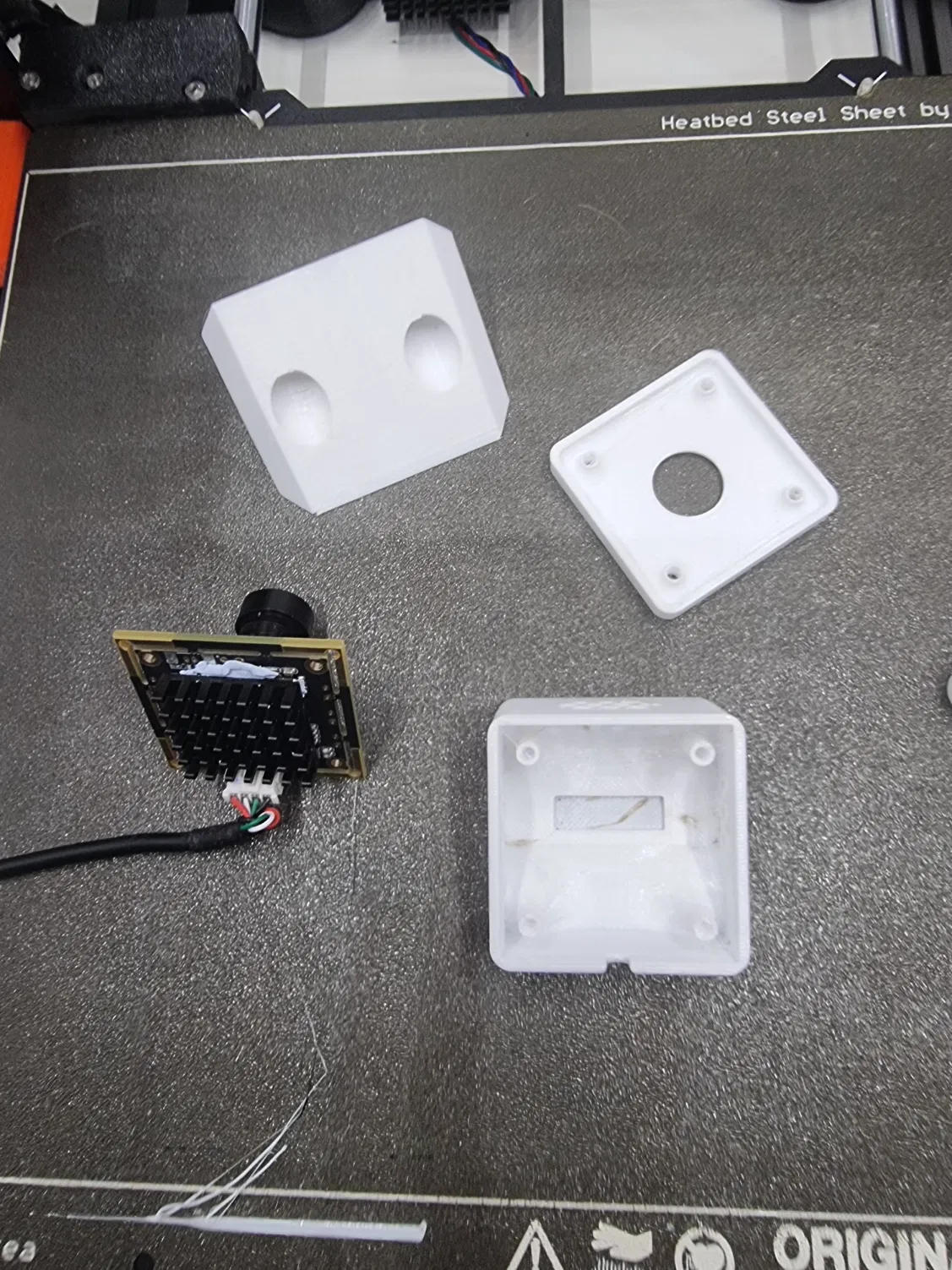

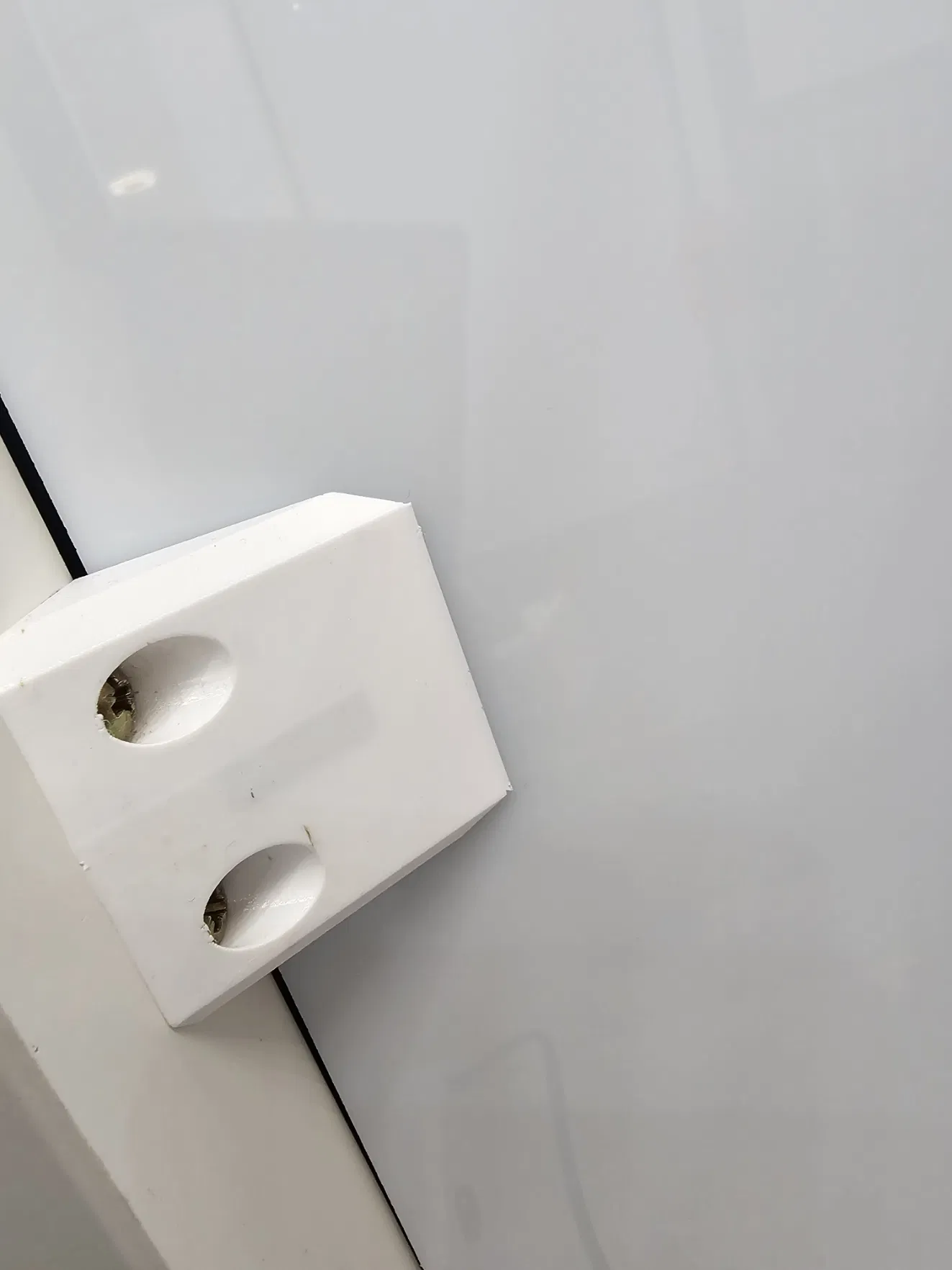

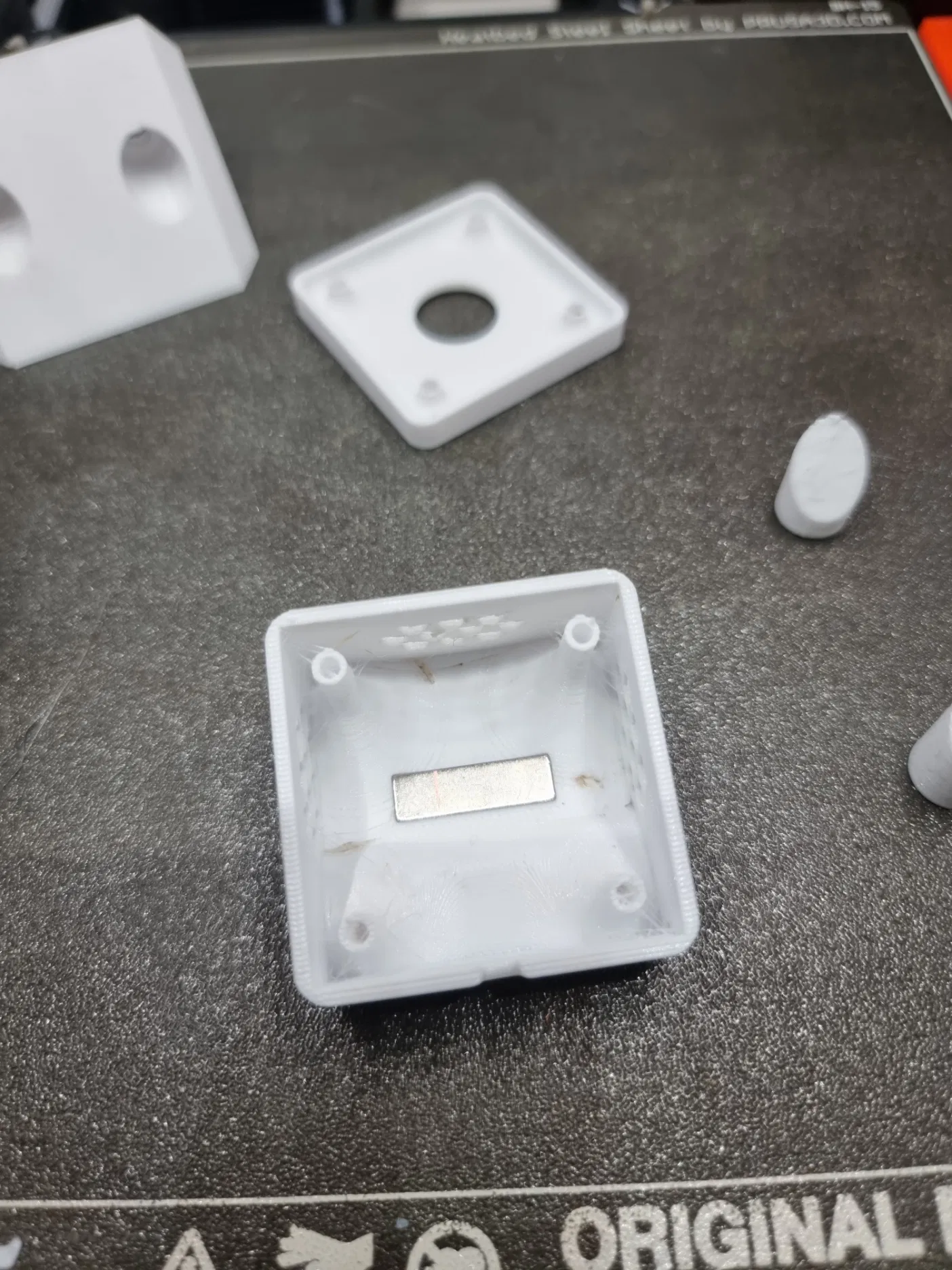

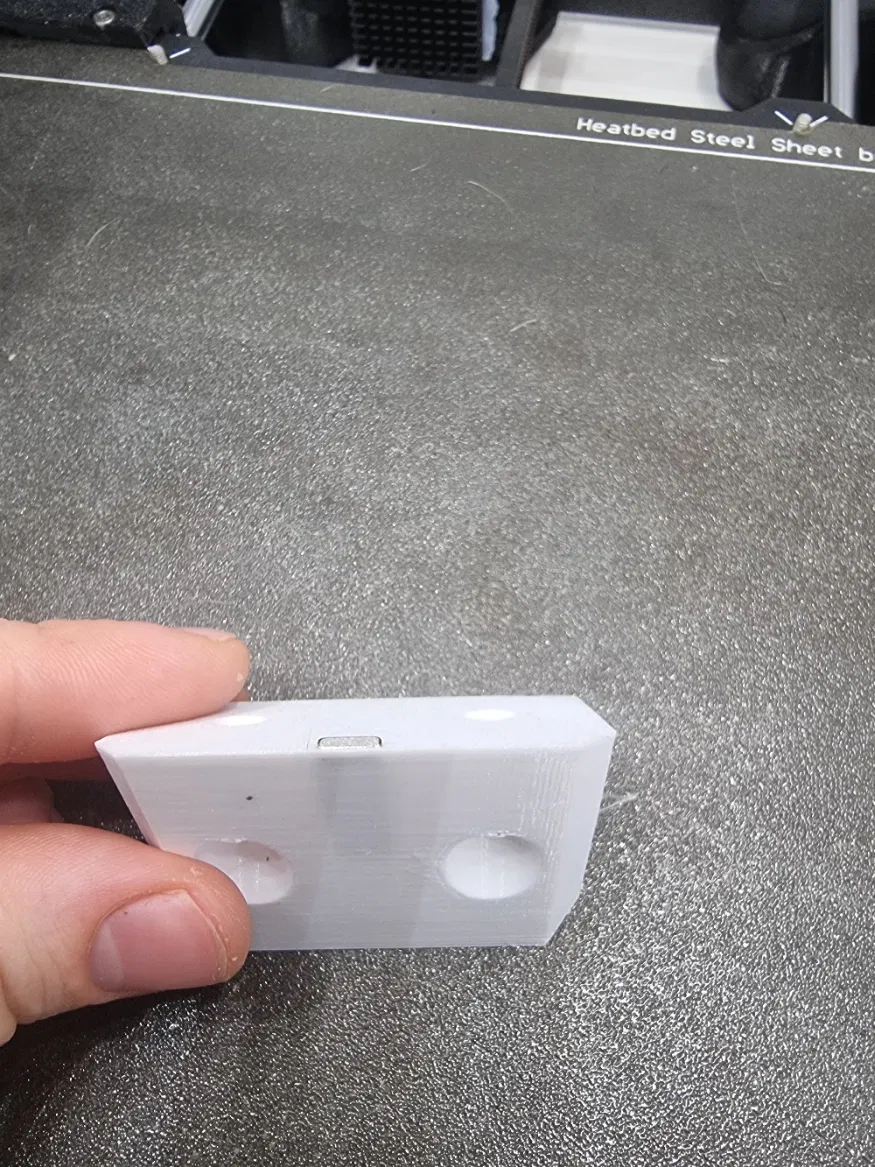

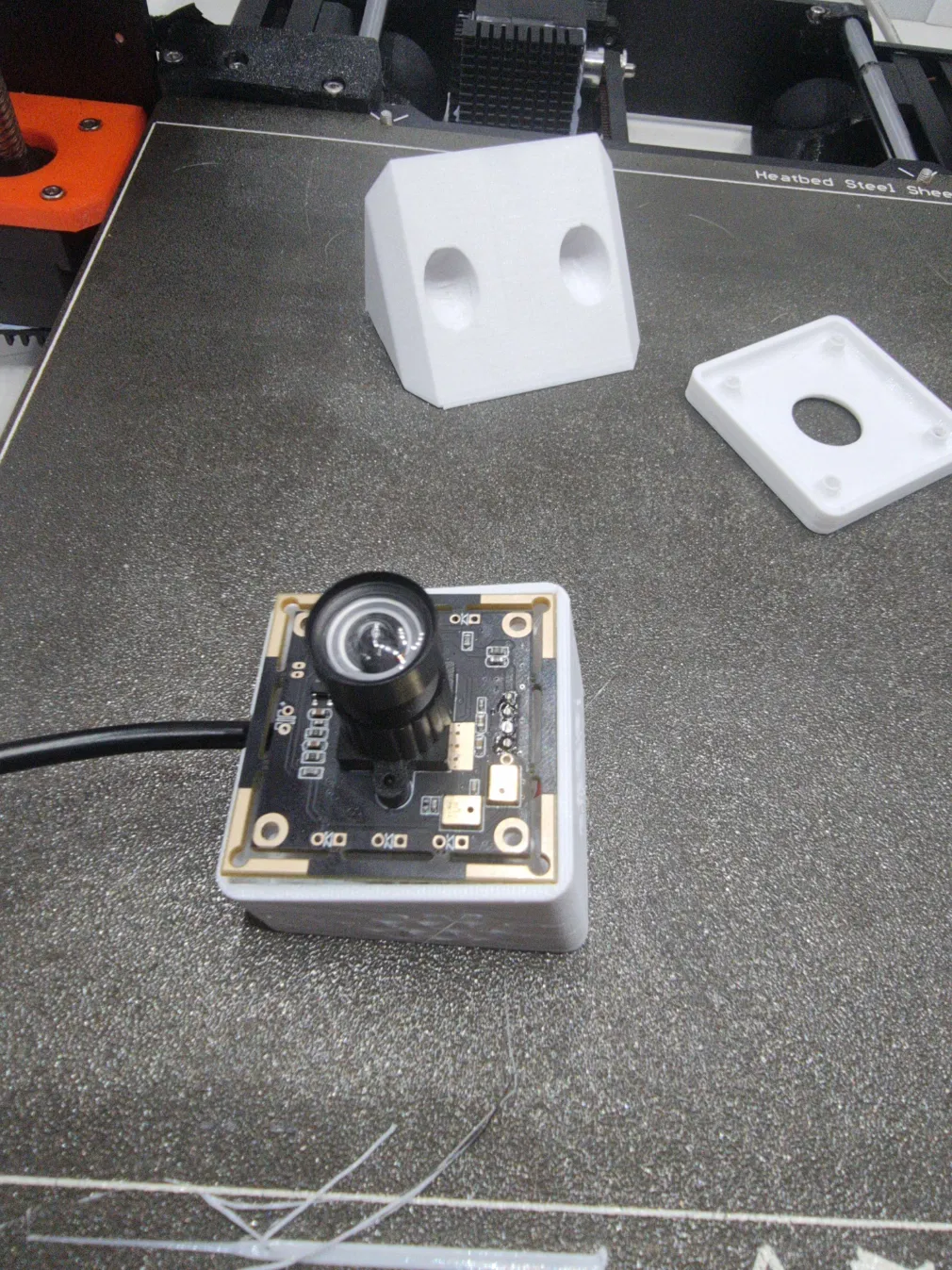

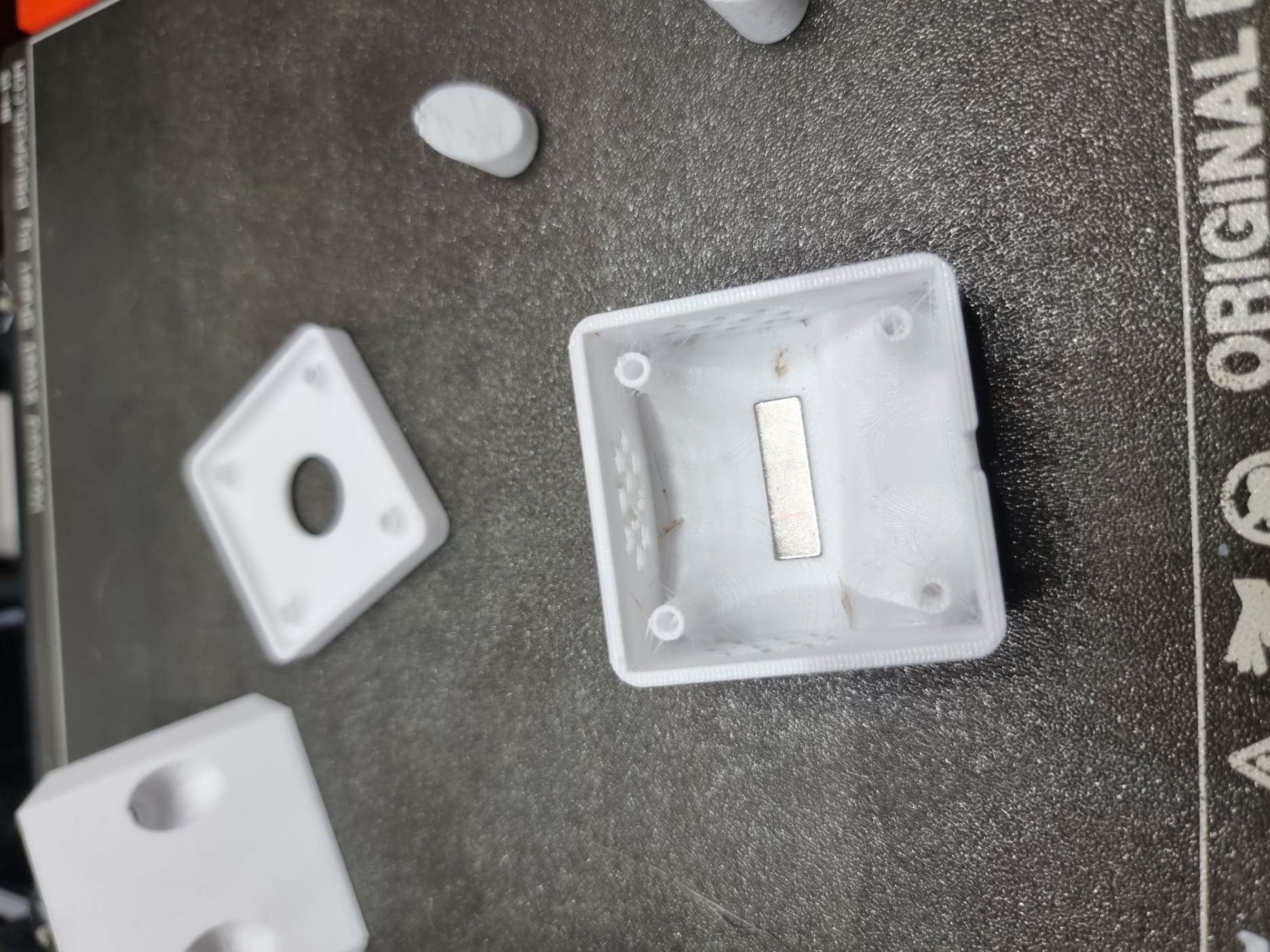

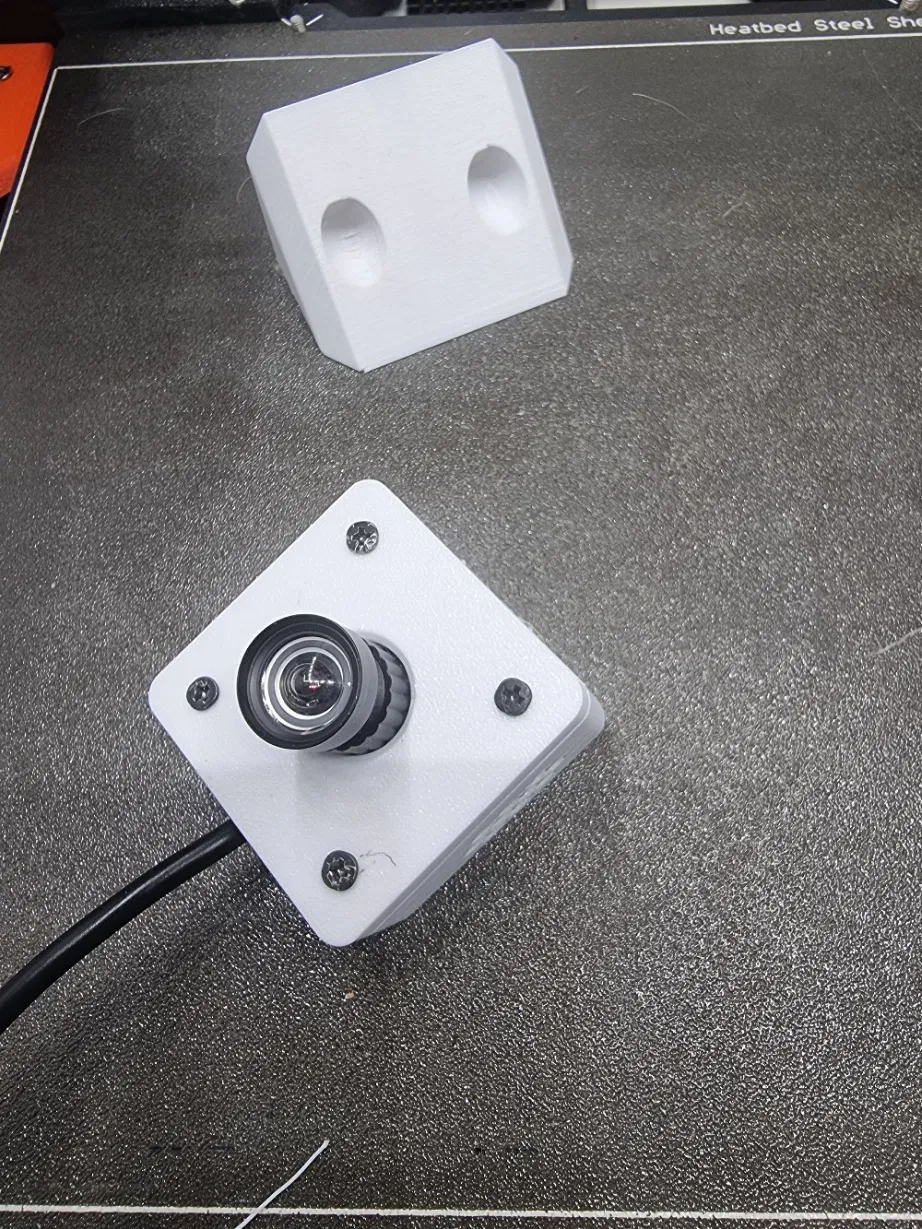

Chi tiết lắp ráp: Nam châm được gắn chắc chắn vào vỏ camera và bộ giữ góc, vừa khít mà không cần keo. Bạn có thể dùng bộ giữ góc hoặc, như tui đã làm, gắn nó vào cửa kính Plexiglas bằng một nam châm bổ sung để giữ ổn định và một miếng mút xốp để tăng ma sát. Vít chỉ cần xoáy vào vỏ in mà không cần ốc vít.

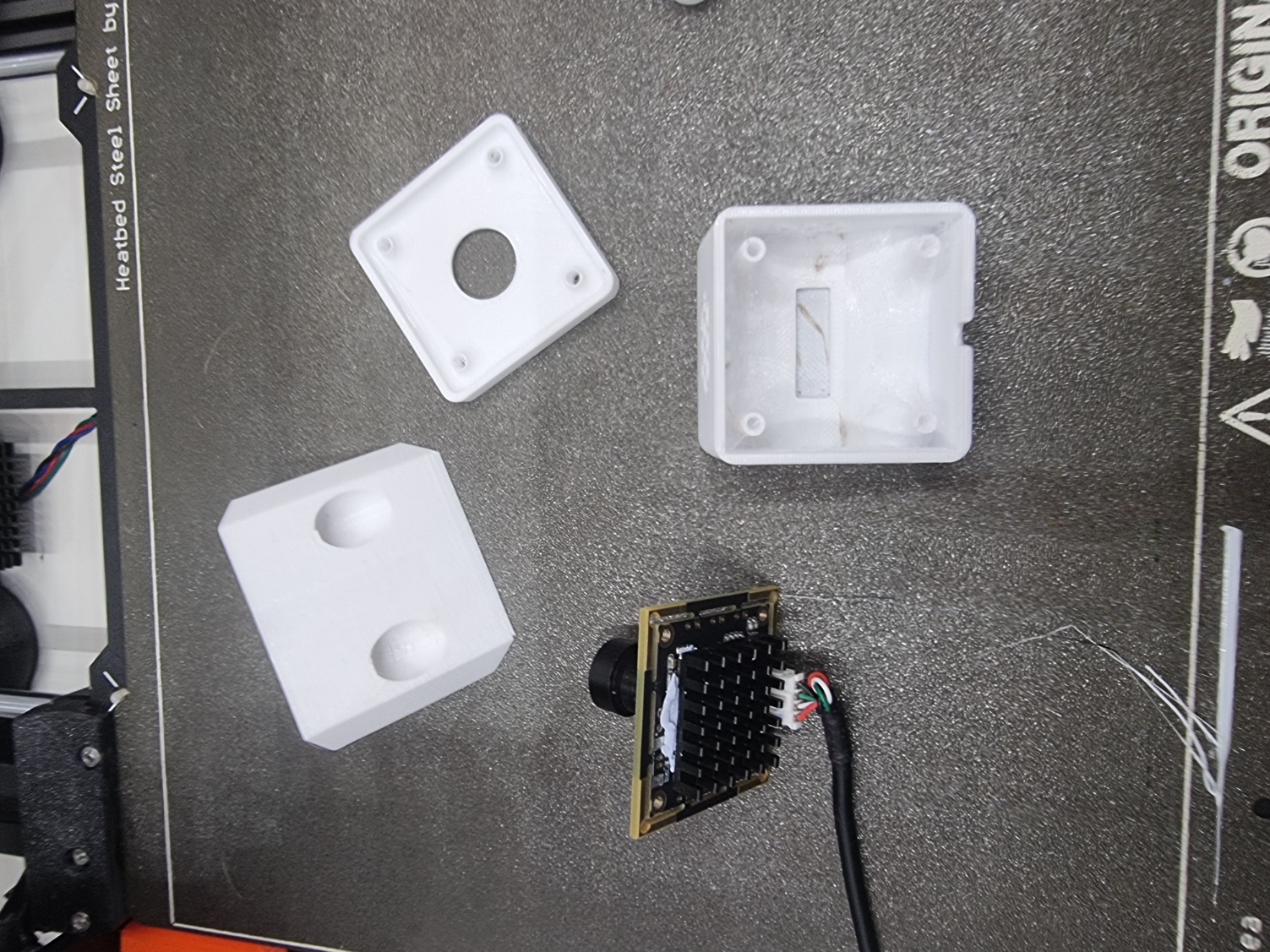

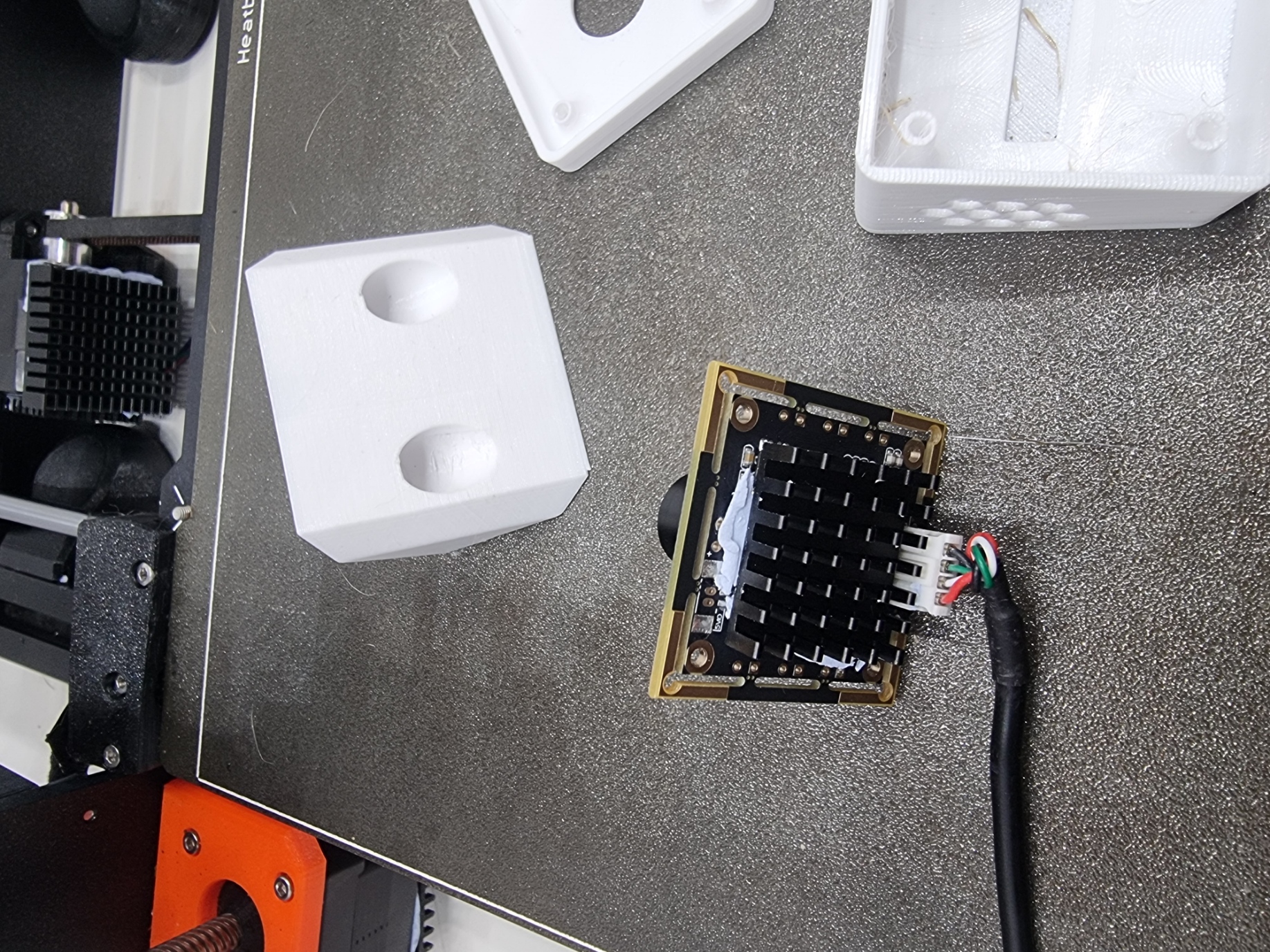

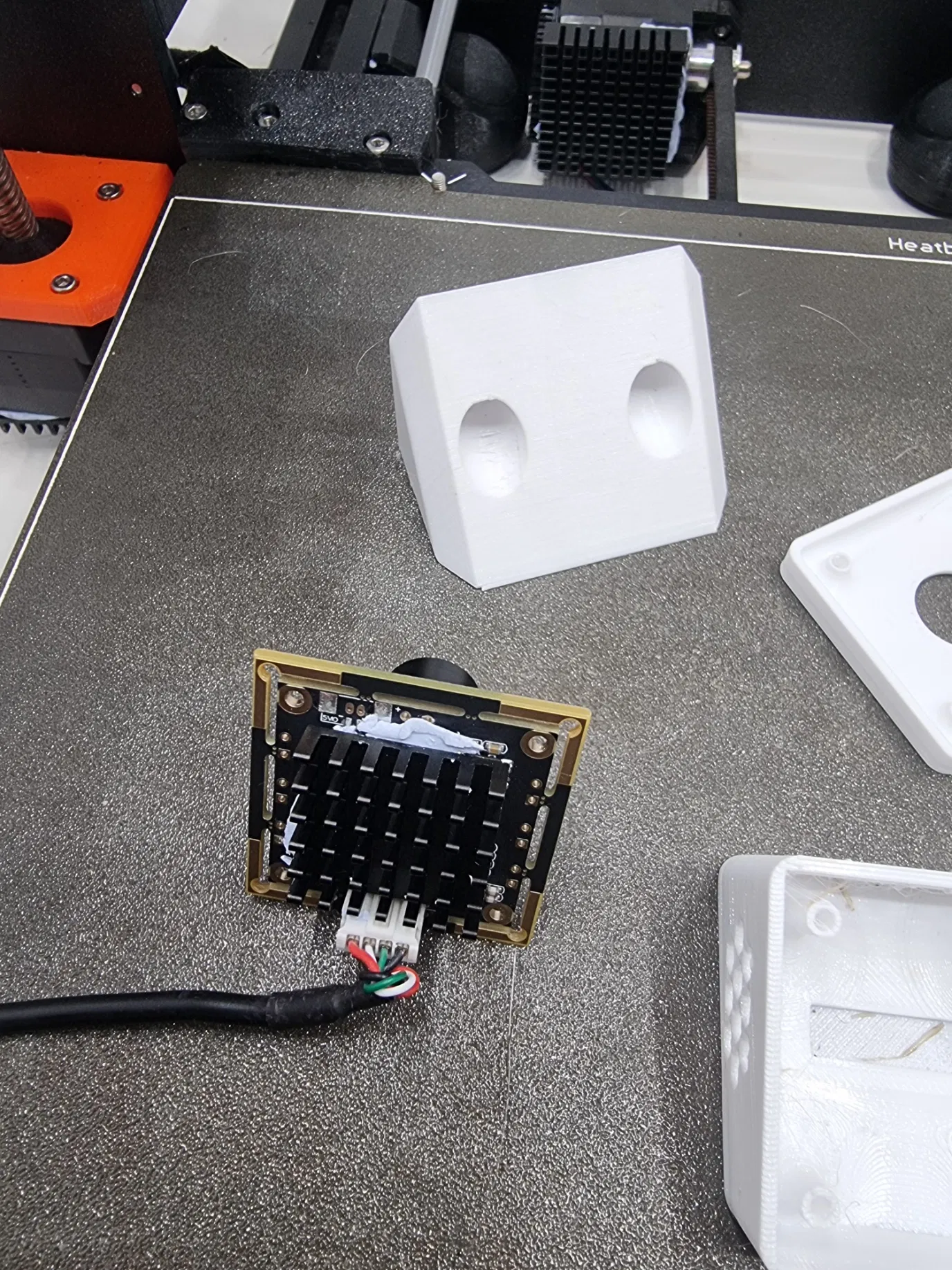

Tản nhiệt Camera (TUỲ CHỌN!): Tui đã thêm tản nhiệt vào mặt sau của camera vì tui nhận thấy nó có thể khá nóng, dù tui không nghĩ là nó thật sự cần thiết. Nếu bạn muốn dùng, có đủ chỗ cho một cái nhỏ như thế này, nhưng không có nó thì vẫn dùng được.

Thông số in: Đế giữ được in bằng PETG với độ cao lớp 0,15mm và 15% độ đặc ruột. Nên dùng độ cao lớp thấp, nhưng không bắt buộc. Không nên dùng PLA cho vỏ vì nó có thể bị mềm do mô-đun camera nóng.

Mẹo bổ sung: Xem các hình ảnh đính kèm để thấy thiết lập hoạt động.

Cần sửa đổi gì không?: Tui đã thêm tệp .f3d từ Fusion 360 để bạn có thể sửa đổi thiết kế theo nhu cầu của mình.

Nếu bạn quyết định mua camera, vui lòng cân nhắc sử dụng liên kết liên kết Amazon được cung cấp để hỗ trợ các dự án của tui mà không tốn thêm chi phí cho bạn.

Chúc bạn vui vẻ khi chế tạo và sử dụng đế giữ camera này, đừng quên chia sẻ kết quả của bạn, và chúc bạn in ấn vui vẻ!
