The Nautilus - Ống dẫn khí Sovol SV06 kèm quạt 5015 (Bản Camera Nội soi)

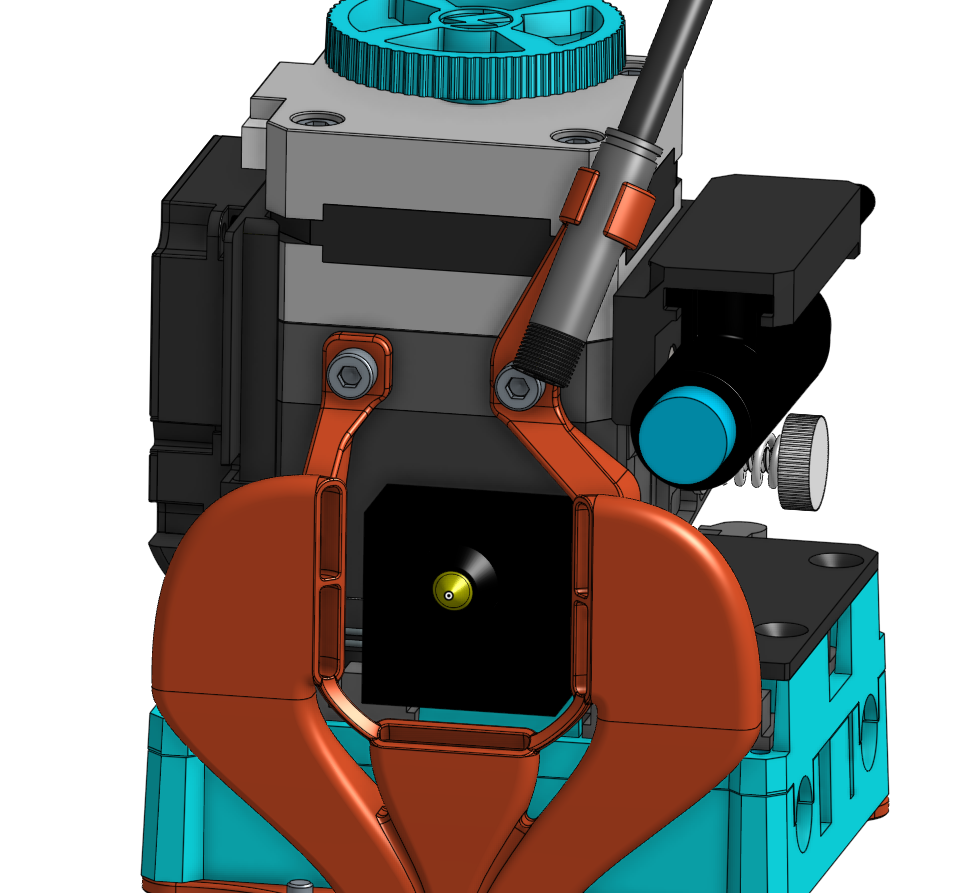

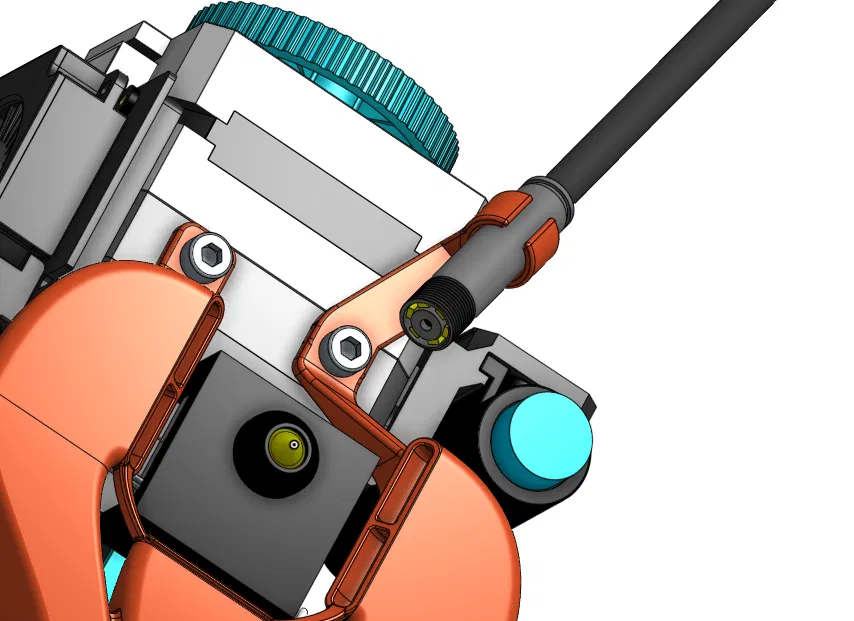

Tôi đã thực hiện chỉnh sửa này vì hầu hết các đế giữ không tương thích với phiên bản tốt nhất của Nautilus, và TẤT CẢ các đế giữ để tải về mà phù hợp với SV06 đều có một điểm yếu theo ý kiến của tôi và không hướng chính xác vào vòi phun. Tất cả các đế giữ đều hướng hơi sang trái, tất nhiên là không lý tưởng (bạn có thể thấy trong một trong những hình ảnh cách nó được thiết kế để camera nội soi hướng về vòi phun).

Bản sửa đổi này sẽ cung cấp đế giữ camera nội soi vòi phun tốt nhất với một trong những ống dẫn khí được thiết kế tốt nhất.

Tôi khuyên bạn nên sơn một vài điểm hỗ trợ vào các khu vực được chỉ ra bằng màu xanh lá cây bên dưới để đảm bảo thành công:

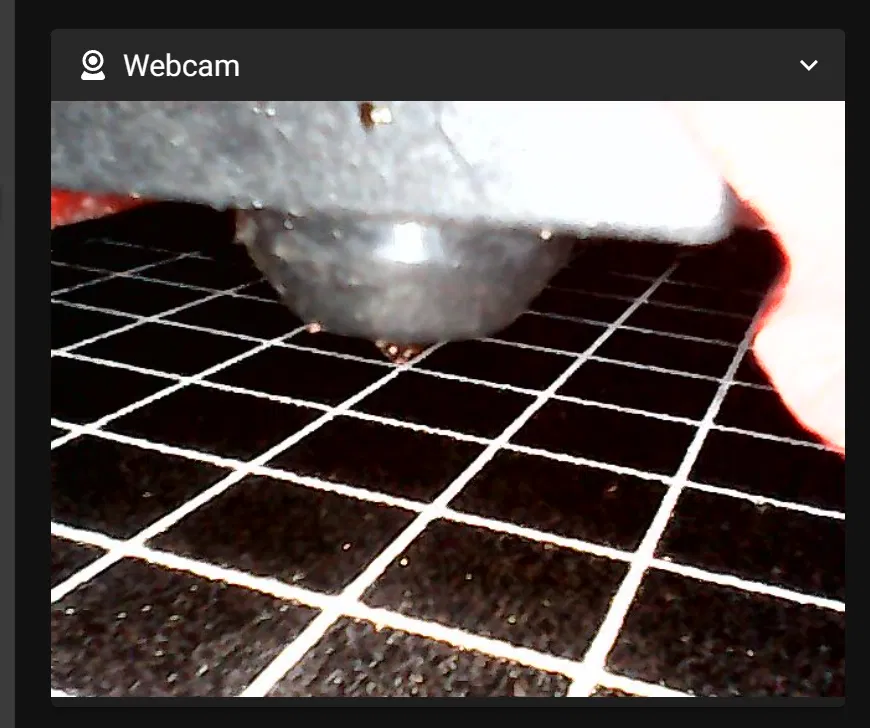

Video hướng dẫn cách cấu hình camera nội soi cho vòi phun của bạn và những thứ tương tự:

MÔ TẢ BAN ĐẦU

Thiết kế cho GDSTIME GDB5015 24V. Home không bị cản trở. Có thể in mà không cần hỗ trợ. Trọng lượng nhẹ. Dán tùy chọn nhưng nên dùng để có luồng khí tốt hơn và êm hơn.

Phân tích CFD được bao gồm.

Cải tiến phiên bản:

• Các giá đỡ bổ sung trên bộ đùn
• Luồng khí được tối ưu hóa
• Ốc vít đảo ngược

Phiên bản:

• Thông thường: **_ _**_Single (Phiên bản đề xuất)
• Ốc vít không đảo ngược: **_ _**_Nonreversed
• Không có thanh giằng: **_ **_No_Brace

In với các lớp mịn để cải thiện luồng khí. Tôi đã sử dụng 0,15 mm.

Lưu ý: Các vít được thiết kế để tự cắt ren trong nhựa.

Phần cứng yêu cầu:

• 2x M3*8 chìm
• 4x M3*20 chìm
• 1x M318 (M320 cũng hoạt động)
• 1x phích cắm JST micro (1.25 SH) (nếu chưa có trên quạt)

Tệp CAD (liên kết đến OnShape):

https://cad.onshape.com/documents/3cc09040b63e7a712399f35b/w/5c481255af6e38fa10860179/e/0e6747afb124cf175968dc55?renderMode=0&uiState=64cd2dd560715a071e3f5ca7
