Máy tạo nắp chai tùy chỉnh (Parametric Bottle Cap Generator)

Máy tạo nắp chai tùy chỉnh - Mất nắp hay muốn có cái nắp xịn hơn? Tự tạo và in cái nắp của riêng bạn, tương thích với mọi loại ren!

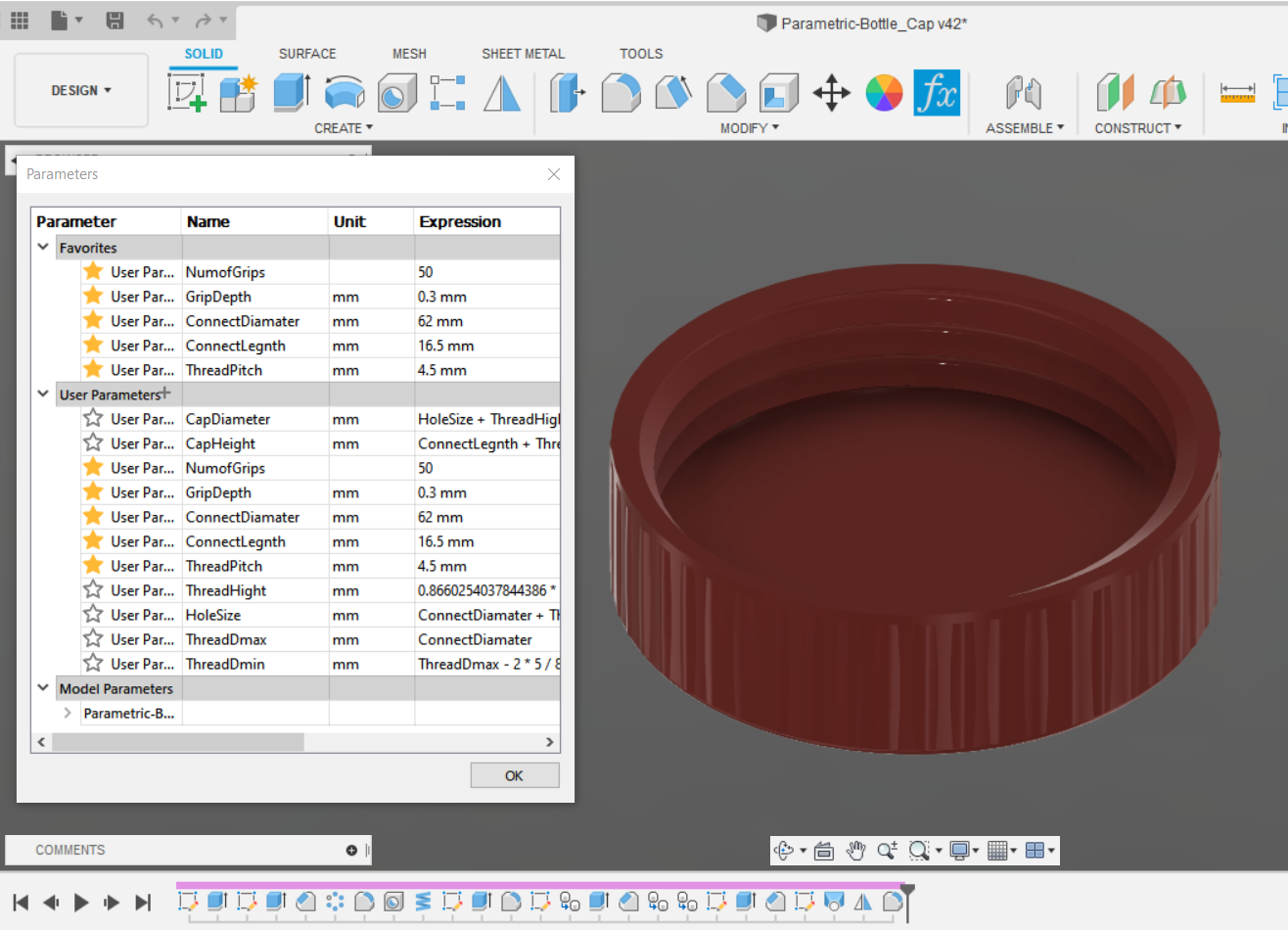

Model này được thiết kế bằng Fusion 360 và sử dụng 3 thông số đầu vào bắt buộc cùng các phương trình theo tiêu chuẩn ren Metric để tạo ra một chiếc nắp vừa khít với bất kỳ chai lọ nào của bạn. Bạn có thể lấy thông số đầu vào từ một bộ nối ren có sẵn theo hướng dẫn dưới đây và nhập giá trị vào các ô Expression tương ứng trong bảng Parameters của tệp Fusion 360 Parametric Bottle Cap đính kèm (hình dưới).

Ba thông số đầu vào bắt buộc cung cấp dữ liệu cho các phương trình tạo ren, tất cả đều được đưa vào công cụ coil của Fusion 360, tạo ra ren được tạo theo kiểu tùy chỉnh hoàn toàn. Sau các đầu vào bắt buộc này, có một số tùy chỉnh được tích hợp trong bộ tạo, sẽ được thảo luận sau trong tài liệu.

Ban đầu, tôi tạo ra bộ tạo này vì cần một cái nắp thấp hơn cho chai cồn isopropyl mà tôi để gần máy in. Kiểu ren của chai này khá đặc biệt, vì vậy tôi đã tìm các giá trị ren theo phương trình ren tiêu chuẩn Metric, giống như bộ tạo này sử dụng. Bạn có thể đọc thêm về công việc và quá trình thử nghiệm đằng sau bộ tạo này trên trang web của tôi, teddywarner.org

Tạo nắp của bạn -

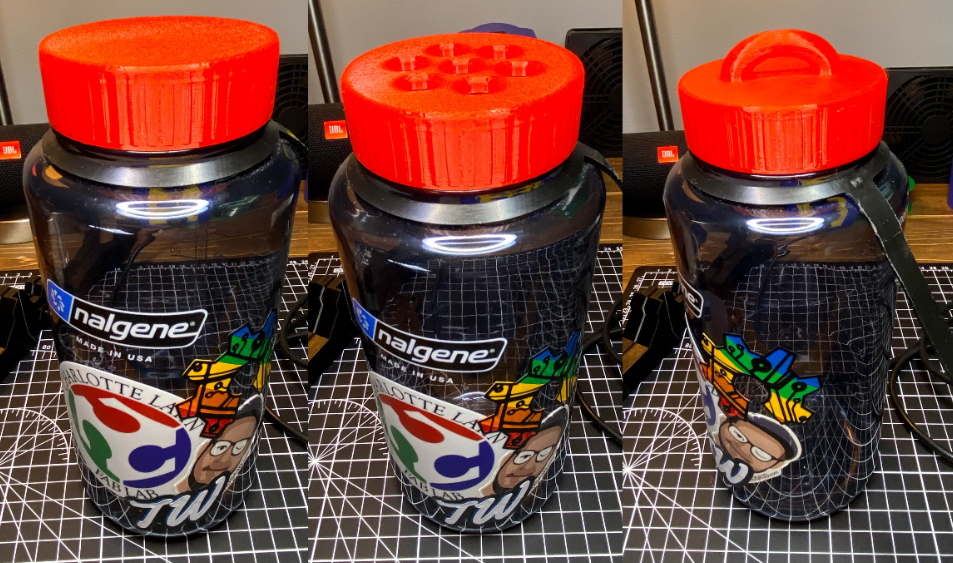

Để làm tài liệu, tôi đã tạo một nắp mới cho chai nước Nalgene của mình...

Số đo cần thiết

Có ba số đo cần thiết để tự tạo nắp, tất cả đều có thể lấy từ bộ nối ren có sẵn...

• Đường kính bộ nối -

  Đo đường kính (tính bằng MM) của bộ nối hiện có, từ điểm xa nhất (tức là đỉnh ren) ở mỗi bên.

Sau đó, cập nhật giá trị Expression trong hàng ConnectDiameter (ô được tô vàng bên dưới) với giá trị đã đo được.

• Chiều dài bộ nối -

  Đo chiều cao (tính bằng MM) của bộ nối hiện có, từ mép trên cho đến dưới ren.

Sau đó, cập nhật giá trị Expression trong hàng ConnectLegnth (ô được tô vàng bên dưới) với giá trị đã đo được.

• Bước ren -

  Đo bước ren của bộ nối hiện có, là khoảng cách tính bằng MM giữa hai đỉnh ren liên tiếp.

Sau đó, cập nhật giá trị Expression trong hàng ThreadPitch (ô được tô vàng bên dưới) với giá trị đã đo được.

Tùy chỉnh tùy chọn

Để thêm tùy chỉnh cho mỗi nắp được tạo, có một vài tùy chọn cho phép các chức năng khác nhau.

• Số lượng tay nắm -

  Số lượng tay nắm dọc theo cạnh nắp có thể thay đổi trong giá trị Expression của hàng NumofGrips. Tôi thấy các giá trị từ 40 đến 55 là tốt nhất, nhưng nếu bạn thử nghiệm, số lượng dưới 11 sẽ làm mất phần vát cạnh tay nắm.

• Độ sâu tay nắm -

  Độ sâu của các tay nắm này có thể được điều chỉnh, quyết định độ bám của tay nắm. Tôi thấy giá trị khoảng 0.3 hoặc 0.4 cho kết cấu tốt quanh cạnh.

• Kiểu nắp -

  Kiểu nắp của bạn có thể được chuyển đổi giữa 4 cài đặt sẵn trong tệp Fusion Parametric Bottle Cap bằng cách điều hướng đến

  Parametric-Bottle_Cap > Bodies > Styles

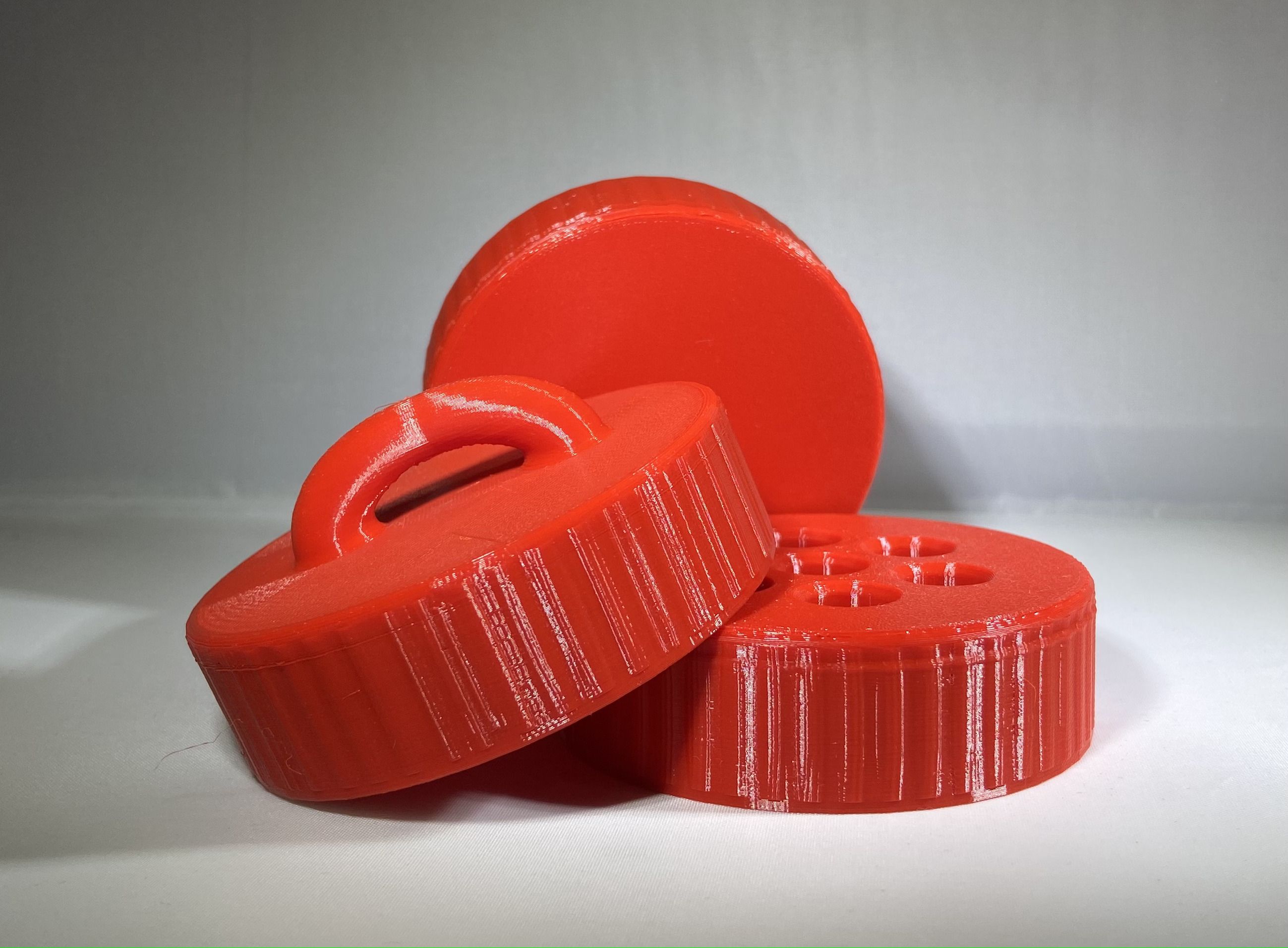

trong trình duyệt Fusion. Các kiểu nắp có thể được bật/tắt thông qua biểu tượng con mắt ở bên trái mỗi kiểu. Bốn kiểu được bao gồm bên dưới, với mỗi công tắc được tô sáng.

• Trơn

• Lỗ đơn

• Lắc muối

• Dây đeo

Cài đặt in -

Lưu ý:

Các ví dụ được in bằng cài đặt mặc định "0.15mm Quality" từ PrusaSlicer trên máy Prusa I3 MK3S+. Chiều cao lớp này cho ren sắc nét và là điểm khởi đầu tốt cho hầu hết các loại nắp, tuy nhiên, các nắp nhỏ hơn có thể yêu cầu chất lượng cao hơn để vừa vặn.

Rafts:

Không

Supports:

Phụ thuộc vào kiểu bạn chọn - nếu in kiểu Lanyard, có thể cần thiết

Độ phân giải:

0.15mm - như đã đề cập ở trên, 0.15 là điểm khởi đầu tốt - các nắp nhỏ hơn yêu cầu chất lượng cao hơn để vừa vặn

Infill:

15%
