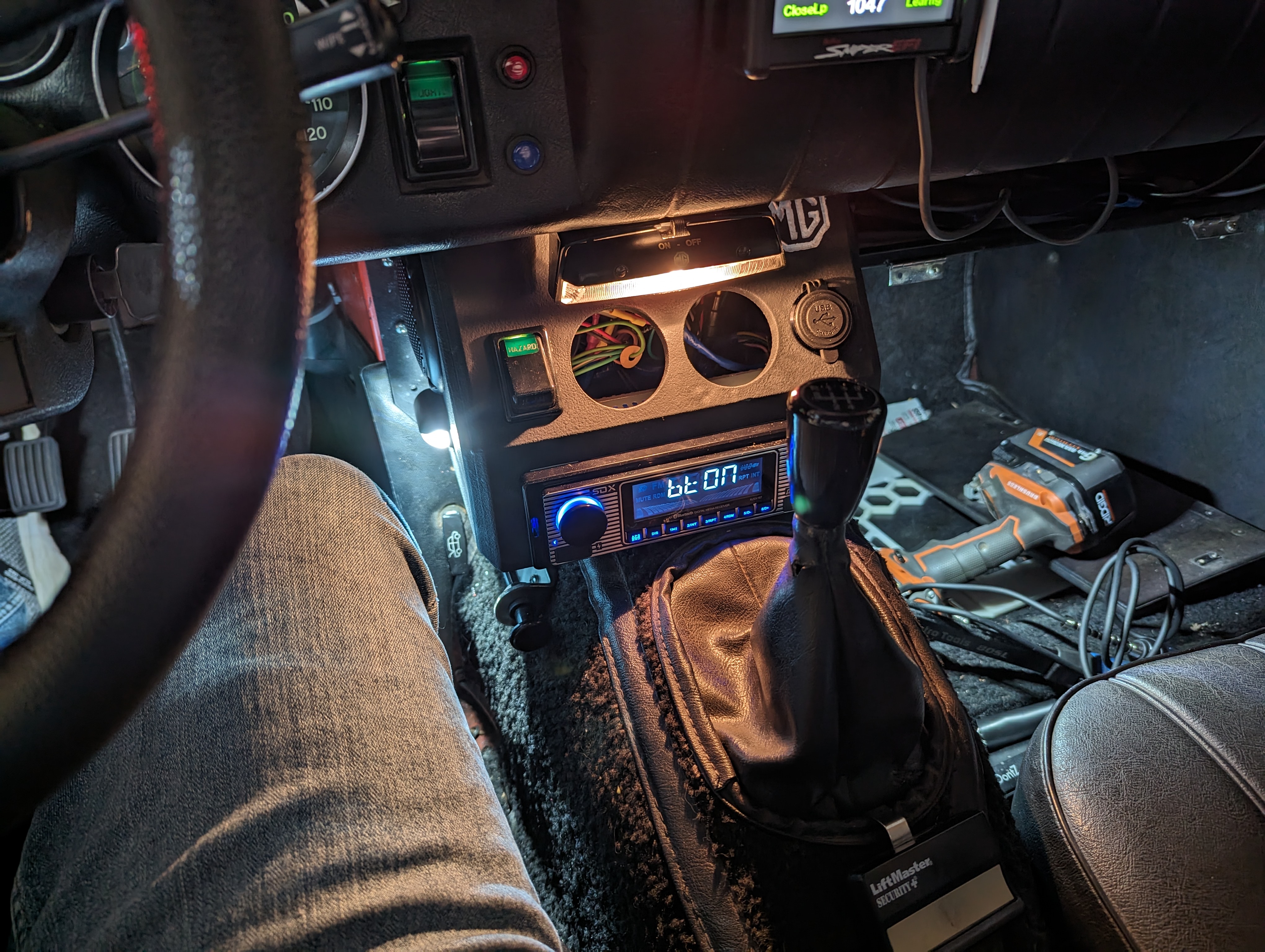

Bảng điều khiển Radio Trung tâm MG Midget/Austin Healey Sprite

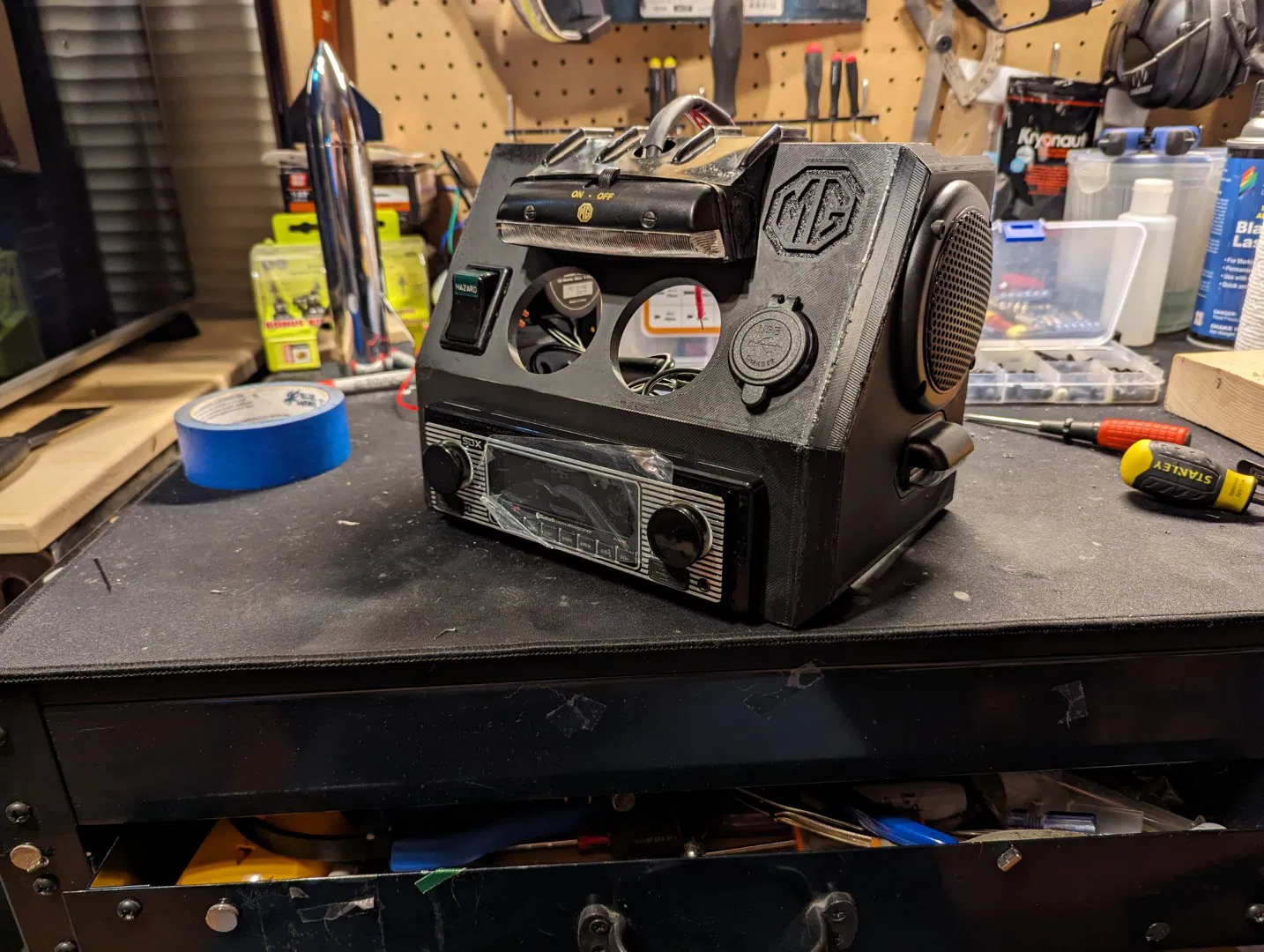

Đây là bản nâng cấp & thiết kế lại một chút của bảng điều khiển radio trung tâm trên xe MG Midget/Austin Healey Sprite. Nó hẹp hơn khoảng 2½"/64mm so với bảng điều khiển kim loại nguyên bản, giúp không gian cho đầu gối thoải mái hơn. Nó cũng ngắn hơn khoảng ¼"/6mm, nên việc lắp đặt/tháo gỡ dễ dàng hơn một chút.

Bảng điều khiển này còn có:

• Khe cắm radio Single DIN.

• (2) loa 3", (1) mỗi bên. Vòng tròn bu lông Ø90mm/thân Ø74mm. (Tôi đã dùng Magnadyne WR30B)

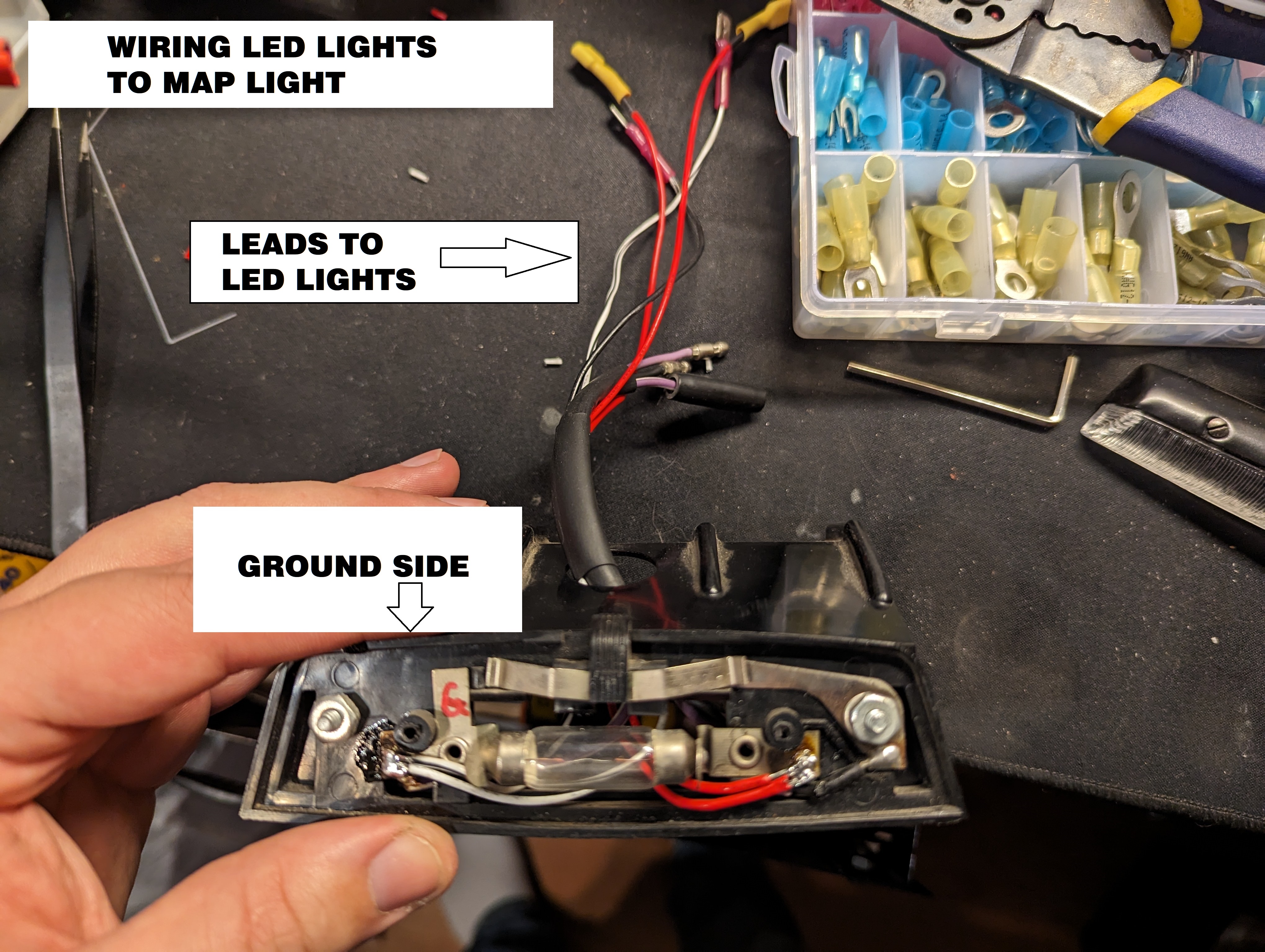

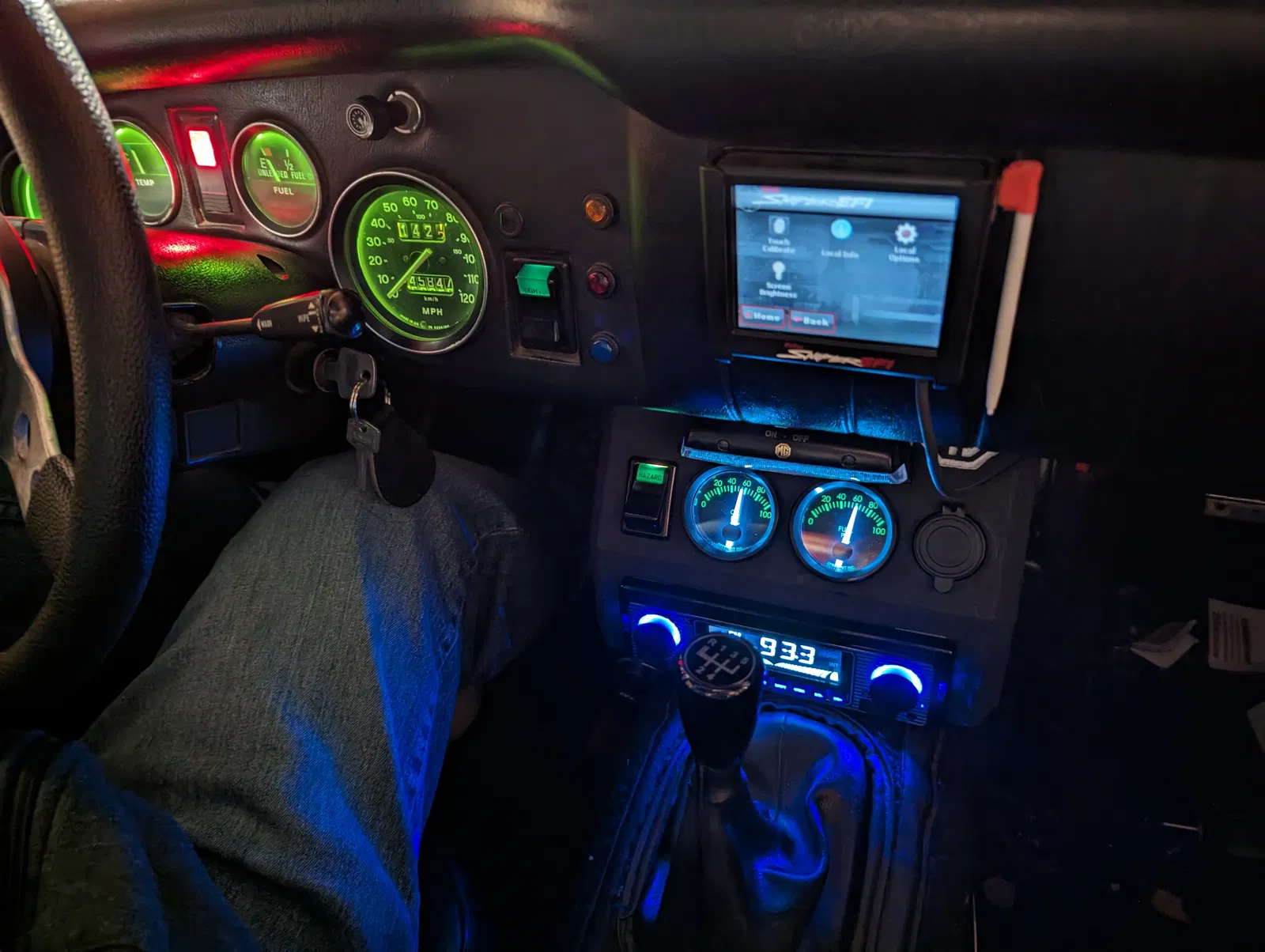

• (2) đèn chiếu sáng LED, (1) mỗi bên. (Những đèn này được nối với đèn bản đồ nguyên bản, nên chúng sẽ bật khi mở cửa và khi bật công tắc đèn bản đồ.)

• (2) vị trí cho đồng hồ phụ Ø2 1/16".

• (1) lỗ Ø30mm để lắp phích cắm sạc USB ba cổng.

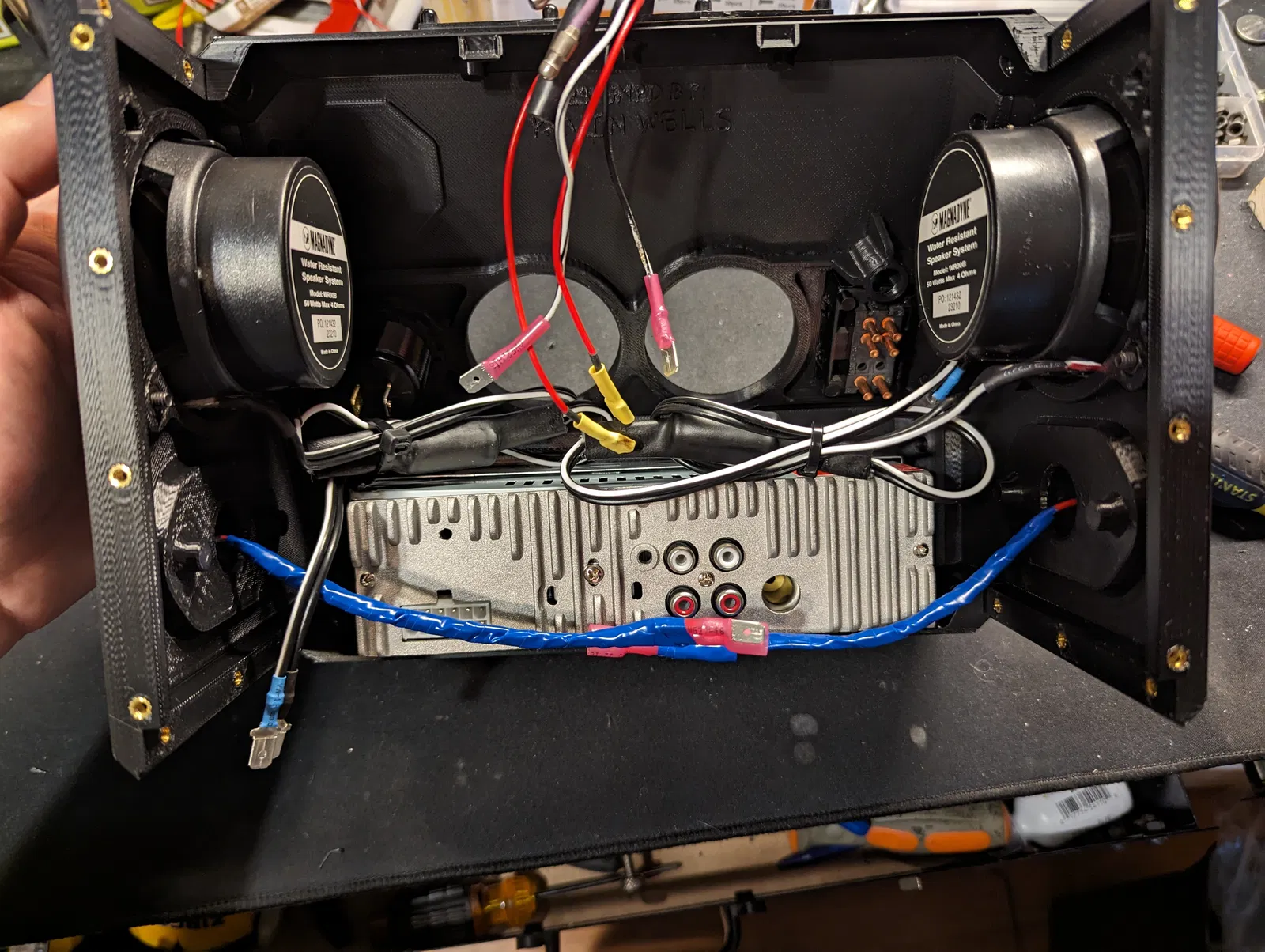

Bảng điều khiển cũng giữ nguyên công tắc đèn khẩn cấp và đèn bản đồ nguyên bản. Để gắn rơ-le đèn khẩn cấp, tôi khuyên bạn nên dán nó vào bên trong bảng điều khiển bằng băng dính gai.

Để lắp ráp, các bộ phận đều được bắt vít với nhau bằng vít máy đầu phẳng M3. Nếu muốn, bạn cũng có thể dùng keo để làm cho chắc chắn hơn. Các bộ phận sau đây là cần thiết:

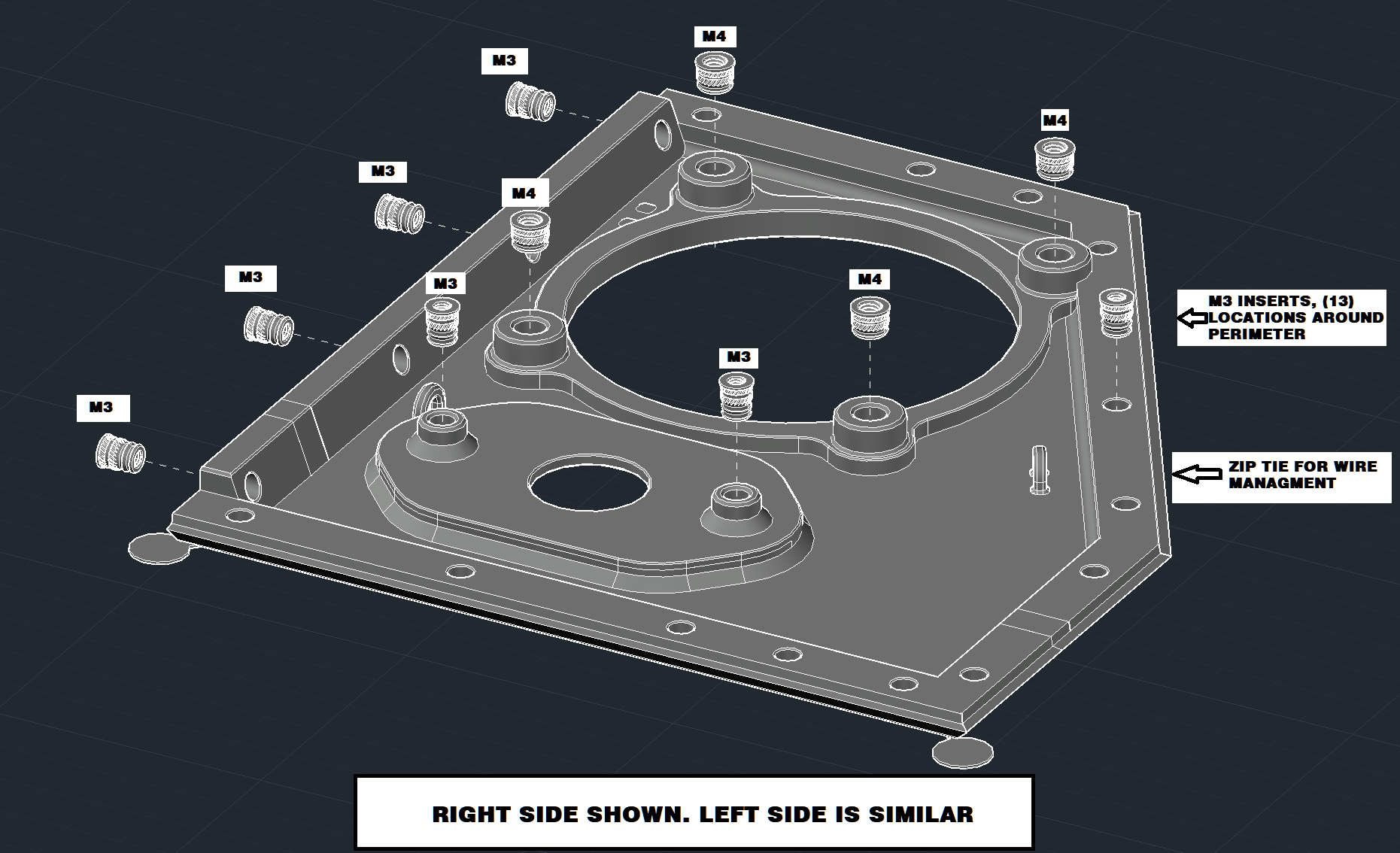

• (57) Vòng ren nhiệt M3.

• (57) Vít máy đầu phẳng M3x6mm.

• (8) Vòng ren nhiệt M4.

• (8) Vít máy đầu tròn M4x10mm.

Các mô hình được tùy chỉnh để vừa với bàn in 300x300mm và bạn có thể in toàn bộ bộ phận trong (4) lần in.

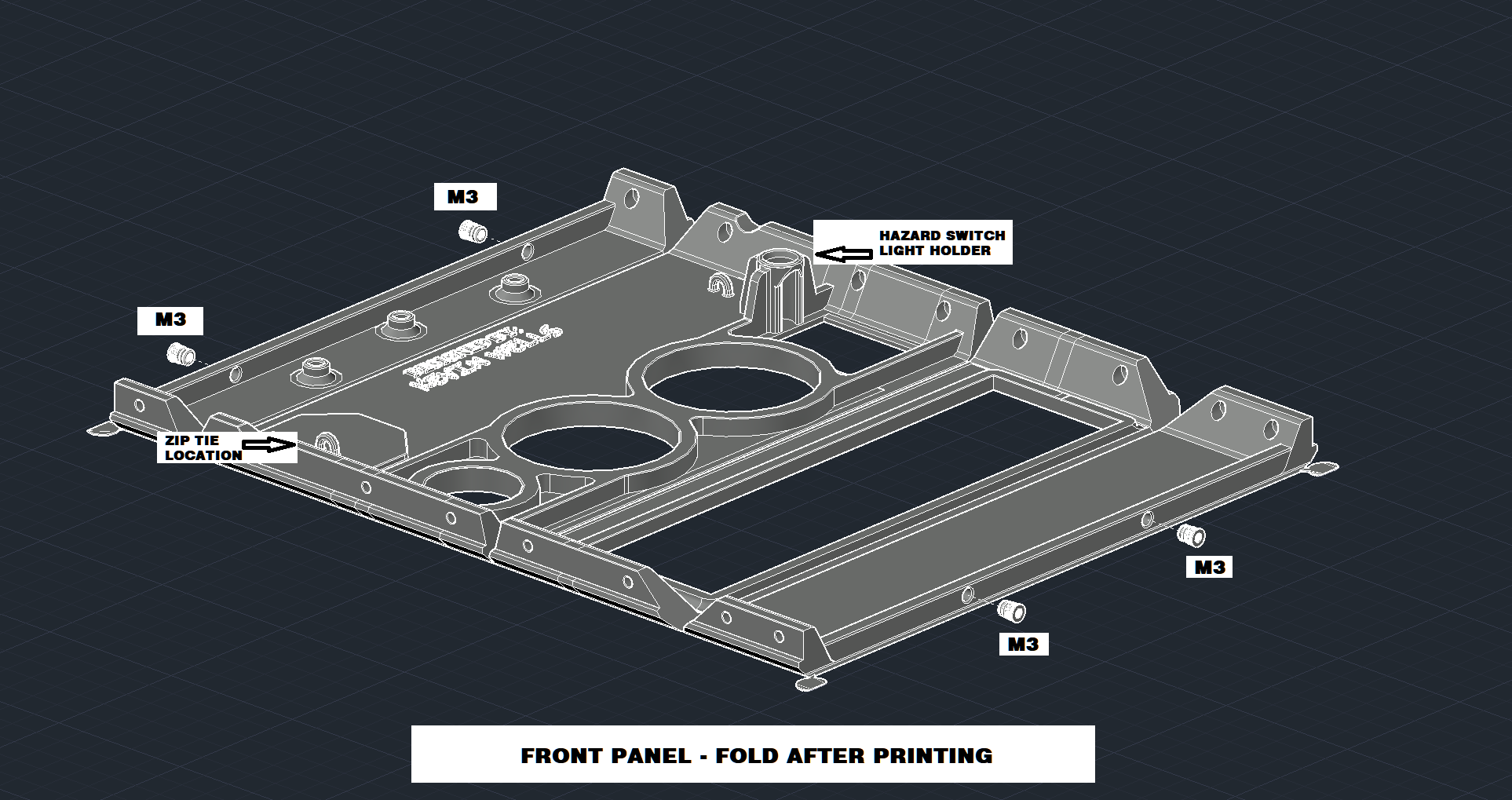

In lần 1 - Tấm mặt trước (Phần này được gập lại sau khi in & gắn vào các tấm bên)

In lần 2 - Tấm bên trái & Tấm bên phải

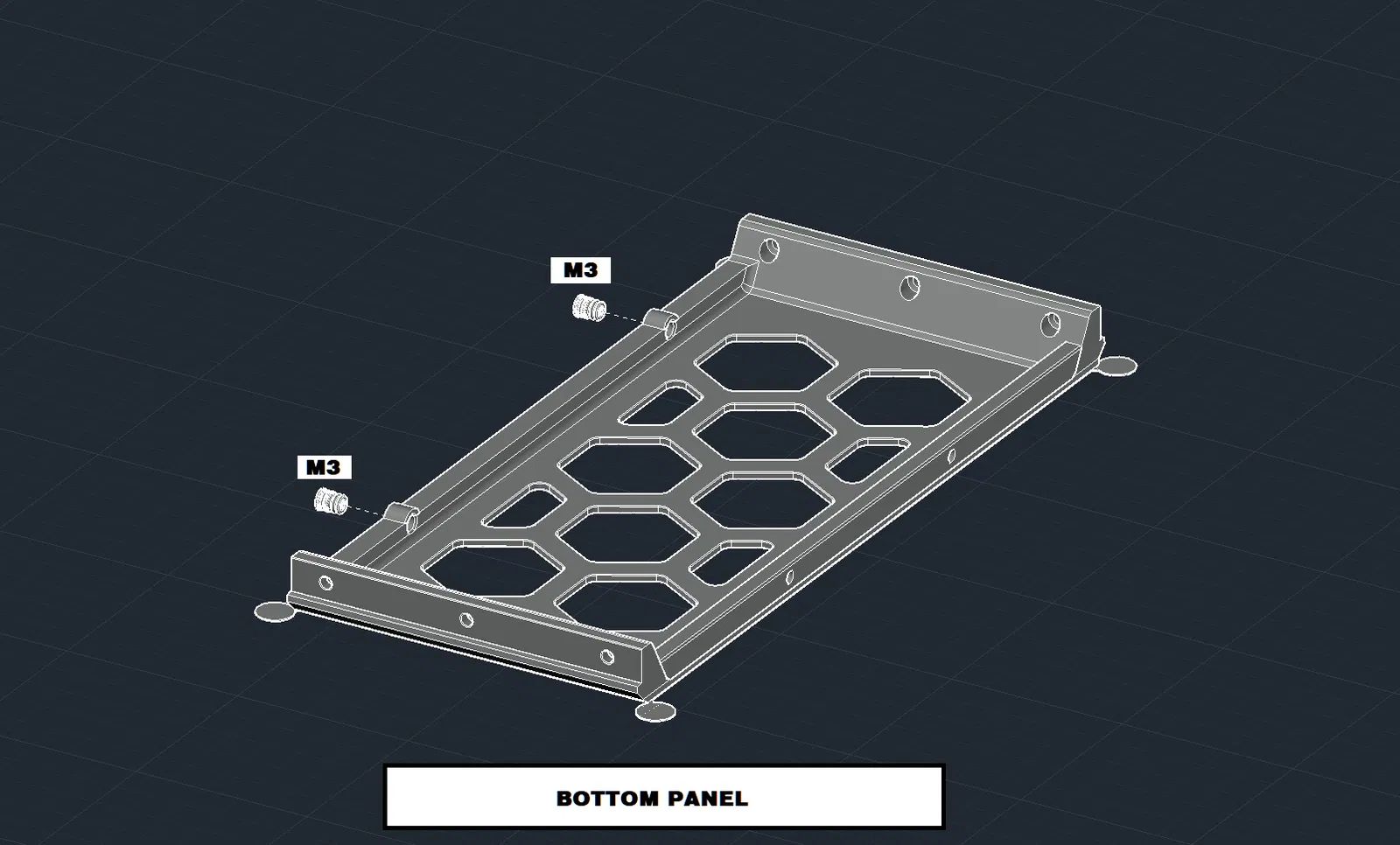

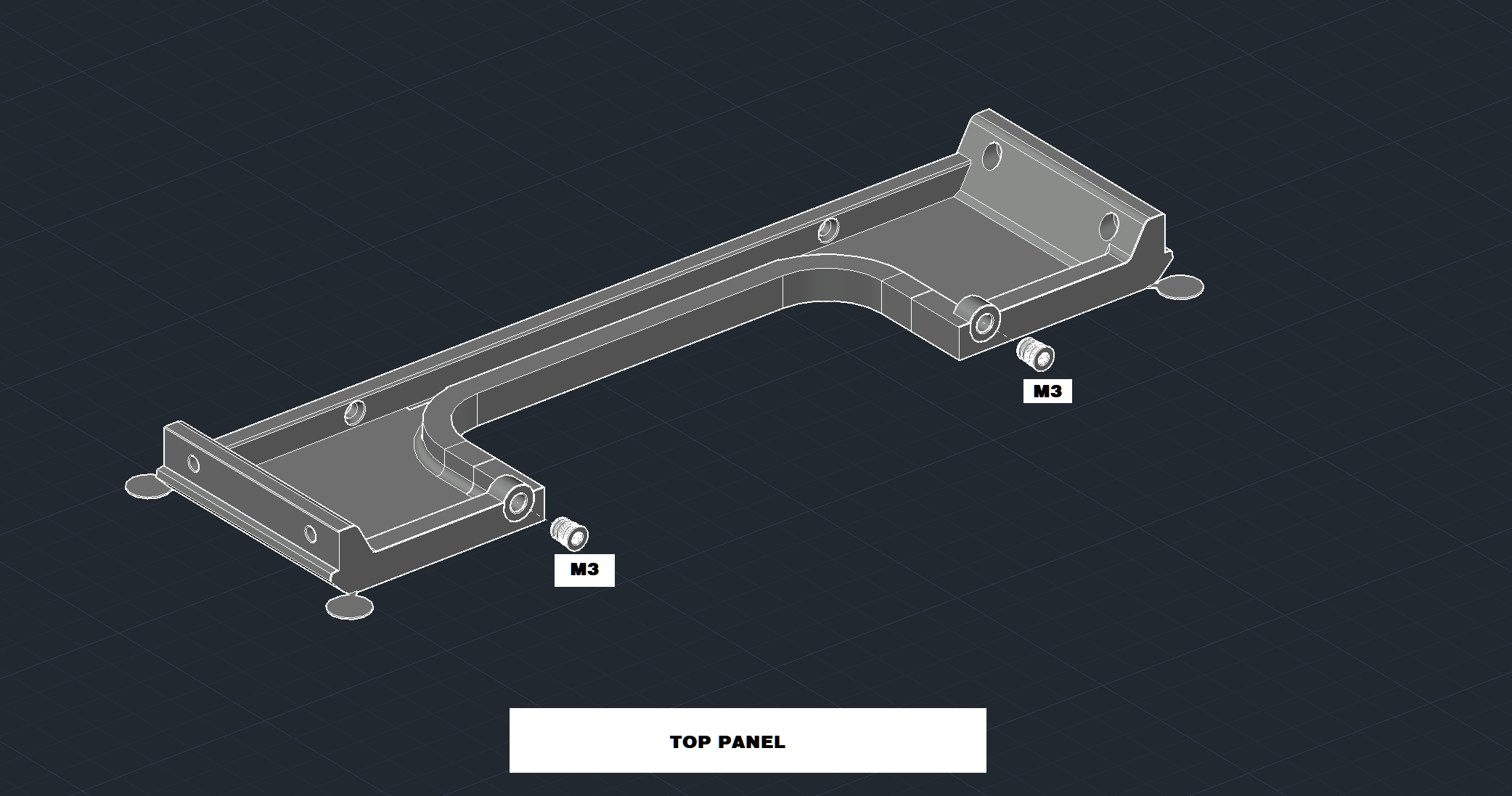

In lần 3 - Tấm trên & Tấm dưới

In lần 4 - Tấm mặt sau

Tấm trên & Tấm dưới là tùy chọn. Bảng điều khiển vẫn hoạt động tốt nếu bỏ qua chúng.

Về vật liệu, tôi đặc biệt khuyên dùng ít nhất là ABS/ASA, vì PLA rất có thể sẽ bị mềm và cong vênh khá nhanh, do khu vực bảng điều khiển radio được lắp đặt thực sự khá nóng vì bộ phận sưởi. Tôi đã in của mình bằng ASA trên Creality K1 Max sử dụng cấu hình ABS chung của Creality Slicer. Cần có giá đỡ cho logo MG ở tấm mặt trước & các hốc đèn LED ở các tấm bên. Tôi cũng khuyên bạn nên đặt slicer của mình thành “trong/ngoài/lõi” cho các đường viền. Các góc về mặt kỹ thuật là phần nhô ra, vì vậy nếu bạn đặt in tường ngoài trước thì chất lượng ở các góc dẫn đầu sẽ kém.

Tôi cũng đã phủ lớp chống thấm cao su Raptor Linear Rubberized Undercoating ($18/can @ AutoZone) lên bảng điều khiển đã hoàn thành của mình để tạo độ nhám.
